第二章 材料的变形——弹性变形(课堂PPT)

17
三、弹性的不完整性
通常，人们把材料受载后产生一定的变形， 而卸载后弹性。根据材料在 弹性变形过程中应力和应变的响应特点，弹 性可以分为
理想弹性（完全弹性） 非理想弹性（弹性不完整性）
18
三、弹性的不完整性
对于理想弹性，在外力作用下，应力和应变服从虎克 定律，并同时满足3个条件，即： （１）应变对于应力是线性关系； （２）应力和应变同相位（瞬时性）； （３）应变是应力的单值函数（唯一性）． 实际上，绝大多数固体材料的弹性行为很难同时满 足上述所有条件，一般都表现出非理想弹性性质
第二章 材料的变形
1
2
引言

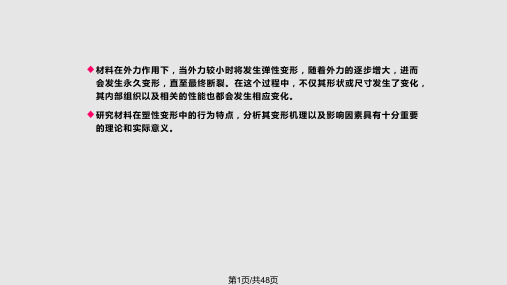

材料受力后就要发生变形
外力较小时发生弹性变形 外力较大时发生塑性变形 外力进一步增大时发生断裂
材料经变形后，不仅外形和尺寸发生变化，内 部组织和有关性能也会发生变化，使之处于自 由焓较高的状态。这种状态不稳定，在重新加 热时就会发生回复和再结晶现象。
研究材料的变形规律及其微观机制具有十分重 要的理论和实际意义！
弹性模量与熔点成正比，越是难熔的材 料其弹性模量也越高。
15
二、弹性模量
合金化、热处理、冷塑性变形：对弹性模量的影响 不大，金属材料的弹性模量是一个对组织不敏感的 力学性能指标，外在因素的变化对它的影响也比较 小。
晶体结构：对各向异性晶体，沿原子密排面E较大。 化学成分与微观组织：对金属材料，变化很小。 温度：金属的弹性模量随温度升高的下降速度比陶
图中N1、N2分别为两离子的平衡位置，曲线1为引力，曲线
2为斥力，曲线3为合力
11
弹性变形微观过程的双原子模型
在离子的平衡位置时合力为零．
当外力对离子作用时，合力曲线的零点位置改 变，离子的位置亦随之作相应的调整，即产生位移， 离子位移的总和在宏观上就表现为材料的变形。
当外力去除后，离子依靠彼此间的作用力又回 到原来的平衡位置，宏观的变形也随之消逝，从而 表现了弹性变形的可逆性。
弹性模量与切变模量之间关系为：
G E
2(1 )
式中，ν为材料泊松比，表示侧向收缩能力。一般
金属材料的泊松比在0.25~0.35之间，高分子材料则
相对大些。
y x
横向正应变与受力方向上正应变之比
7
广义胡克定律
晶体的特征之一即各向异性，各个方向的弹性模量 不同。在三轴应力作用下各向异性弹性体的应力应 变关系，可以用广义胡克定律表示。
程度，是表征晶体中原子间结合力强弱的物 理量。 所以，弹性模量是组织不敏感参数。
影响因素：回顾上一章内容
14
二、弹性模量
键合方式： ➢ 共价键结合的材料弹性模量最高，所以像
SiC等陶瓷材料和碳纤维的符合材料有很高 的弹性模量。 ➢ 金属键有较强的键力，材料容易塑性变形， 弹性模量适中。靠分子键结合的高分子，由 于分子键弱，弹性模量最低。
材料弹性变形的本质 ：概括说来，都是构成材料
的原子（离子）或分子自平衡位置产生可逆位移的 反映． 金属、陶瓷类晶体材料的弹性变形是处于晶格结点 的离子在力的作用下在其平衡位置附近产生的微小 位移； 橡胶类材料则是呈卷曲状的分子链在力的作用下通 过链段的运动沿受力方向产生的伸展．
10
弹性变形微观过程的双原子模型
3
弹性变形阶段
弹性变形及其实质
弹性模量（已讲）
弹性的不 完 整 性
粘 弹
性
4
一、弹性变形及其实质
前已叙及，在单向拉伸过程中，绝大部分固体材料都首 先产生弹性变形，外力去除后，变形消失而恢复原状。
弹性变形的主要特点————可逆性变形
对于金属、陶瓷或结晶态的高分子聚合物在弹 性变形范围内，应力和应变之间都具有以下特 征： 1、弹性变形量较小（ε＜0.5～1％） 2、单值线性关系——即胡克定律
瓷材料高出大约1倍。高温下，希望用陶瓷材料替 代金属。
16
弹性模量的测量
引伸计（extensometer) 是测量构件及 其他物体两点之间线变形的一种仪器，通常 由传感器、放大器和记录器三部分组成。传 感器直接和被测构件接触。构件上被测的两 点之间的距离为标距,标距的变化(伸长或缩 短)为线变形。构件变形，传感器随着变形， 并把这种变形转换为机械、光、电、声等信 息，放大器将传感器输出的微小信号放大。 记录器（或读数器）将放大后的信号直接显 示或自动记录下来。
8
广义胡克定律
C：弹性系数 刚性系数
S：柔度系数
• 对称性要求，Cij=Cji，Sij=Sji。刚度系数和柔度系数减少为21个。 • 由于晶体存在对称性，独立的弹性系数将进一步减少，对称性越高， 系数越少。
➢立方晶系对称性最高，只有3个独立弹性系数
➢六方晶系5个，正交晶系9个。
9
一、弹性变形及其实质
在正常状态下，晶格中的离 子能保持在其平衡位置仅作 微小的热振动，这是受离子 之间的相互作用力控制的结 果．一般认为，这种作用力 分为引力和斥力，引力是由 正离子和自由电子间的库仑 力所产生，而斥力是由离子 之间因电子壳层产生应变所 致．引力和斥力都是离子间 距的函数。
引力
斥力
离子互相作用时的受力模型
注：对于橡胶态的高分子聚合物，则在弹性变形范围内，应力和应变之间不呈5线性 关系，且变形量较大．
一、弹性变形及其实质
胡克定律
正应力下：σ=E·ε 切应力下：τ=G·γ
σ、τ分别为正应力和切应力 ε、γ分别为正应变和切应变 E为弹性模量（正弹性模量、杨氏模量） G为切变模量。
6
一、弹性变形及其实质
实际上，因为在工程应用的材料中，不可避 免地存在着各种缺陷、杂质、气孔或微裂纹， 因而实际断裂抗力远远小于Fmax，材料就发 生了断裂或产生了塑性变形．实际材料的弹 性变形只相当于合力曲线的起始阶段，因此 虎克定律所表示的外力和位移的线性关系是 近似正确的。且变形量很小。
13
二、弹性模量
从原子本质上来看 弹性模量代表着使原子离开平衡位置的难易
需要说明的是，根据上述模型导出的离子间相互 作用力与离子间弹性位移的关系并非虎克定律所说 的直线关系，而是抛物线关系．其合力的最大值为 F服m离ax子，间如的果引外力加而拉使应它力们大分于离Fm。ax，就意味着可以克
12
弹性变形微观过程的双原子模型
因断此裂，抗F力m，ax此就时是相材应料的在离弹子性弹状性态变下形的量理论 εmax可达 25％。
