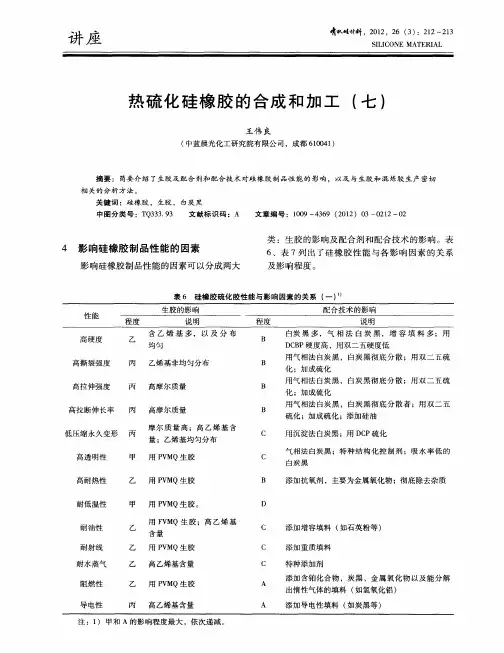

热硫化氟硅橡胶配合技术

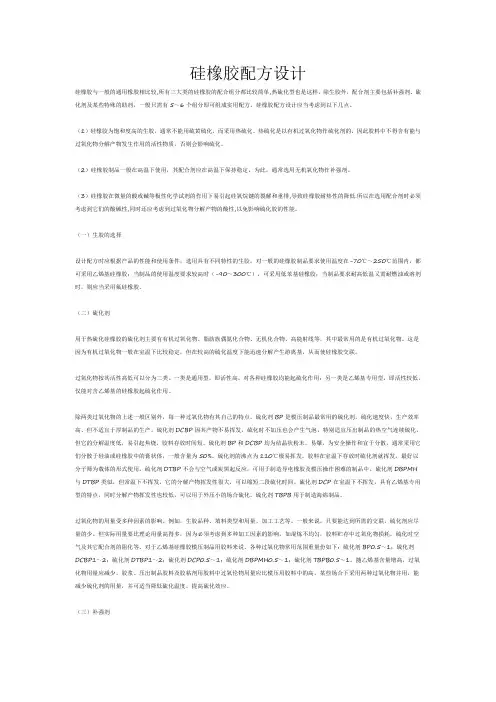

硅橡胶配方设计硅橡胶与一般的通用橡胶相比较,所有三大类的硅橡胶的配合组分都比较简单,热硫化型也是这样。

除生胶外，配合剂主要包括补强剂、硫化剂及某些特殊的助剂，一般只需有5～6个组分即可组成实用配方。

硅橡胶配方设计应当考虑到以下几点。

（1）硅橡胶为饱和度高的生胶，通常不能用硫黄硫化，而采用热硫化。

热硫化是以有机过氧化物作硫化剂的，因此胶料中不得含有能与过氧化物分解产物发生作用的活性物质，否则会影响硫化。

（2）硅橡胶制品一般在高温下使用，其配合剂应在高温下保持稳定，为此，通常选用无机氧化物作补强剂。

（3）硅橡胶在微量的酸或碱等极性化学试剂的作用下易引起硅氧烷键的裂解和重排,导致硅橡胶耐热性的降低.所以在选用配合剂时必须考虑到它们的酸碱性,同时还应考虑到过氧化物分解产物的酸性,以免影响硫化胶的性能。

（一）生胶的选择设计配方时应根据产品的性能和使用条件，选用具有不同特性的生胶。

对一般的硅橡胶制品要求使用温度在-70℃～250℃范围内，都可采用乙烯基硅橡胶；当制品的使用温度要求较高时（-90～300℃），可采用低苯基硅橡胶；当制品要求耐高低温又需耐燃油或溶剂时，则应当采用氟硅橡胶。

（二）硫化剂用于热硫化硅橡胶的硫化剂主要有有机过氧化物、脂肪族偶氮化合物、无机化合物、高能射线等，其中最常用的是有机过氧化物。

这是因为有机过氧化物一般在室温下比较稳定，但在较高的硫化温度下能迅速分解产生游离基，从而使硅橡胶交联。

过氧化物按其活性高低可以分为二类。

一类是通用型，即活性高，对各种硅橡胶均能起硫化作用；另一类是乙烯基专用型，即活性较低，仅能对含乙烯基的硅橡胶起硫化作用。

除两类过氧化物的上述一般区别外，每一种过氧化物有其自己的特点。

硫化剂BP是模压制品最常用的硫化剂，硫化速度快，生产效率高、但不适宜于厚制品的生产。

硫化剂DCBP因其产物不易挥发，硫化时不加压也会产生气泡，特别适宜压出制品的热空气连续硫化，但它的分解温度低，易引起焦烧，胶料存放时间短。

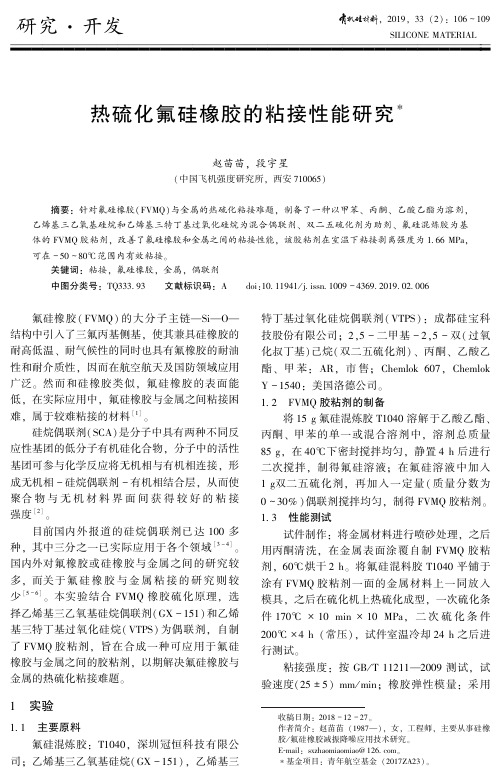

硅胶热硫化粘接工艺
硅胶热硫化粘接是一种常见的粘接工艺，通常用于连接硅橡胶等材料。

下面是硅胶热硫化粘接的基本工艺流程：
1.材料准备：准备需要粘接的硅胶材料和相应的硅胶粘接剂。

确保表面清洁，并根据需要进行必要的处理，如打磨、去脏、去油等。

2.涂胶：将硅胶粘接剂均匀涂抹在需要粘接的表面上。

使用刷子、滚筒或喷枪等工具，确保涂层均匀且覆盖到需要粘接的整个表面。

3.预处理：根据硅胶粘接剂的要求，可能需要在涂胶后进行预处理步骤，如等待一定时间使其干燥或部分固化。

4.加热：将已涂抹粘接剂的硅胶部件置于加热设备中进行加热。

加热的温度和时间根据粘接剂的要求而定，一般处于硅胶的热硫化温度范围内。

5.压接：在加热过程中，将需要粘接的硅胶部件压合在一起，确保粘接剂在高温下充分润湿并与硅胶材料结合。

使用适当的压力，确保接触良好并消除气泡。

6.冷却：在压接后，让硅胶部件自然冷却至室温。

在此过程中，粘接剂会继续硫化，形成牢固的连接。

7.后处理：根据需要，可以对粘接部位进行修整和后处理，如去除多余的粘接剂、表面处理等。

需要注意的是，每种硅胶粘接剂的具体工艺参数可能会有所不
同，因此在操作前应该详细阅读粘接剂的技术说明书，并按照其要求进行操作。

此外，安全操作也是十分重要的，特别是在涉及加热和化学品使用时应采取适当的防护措施。

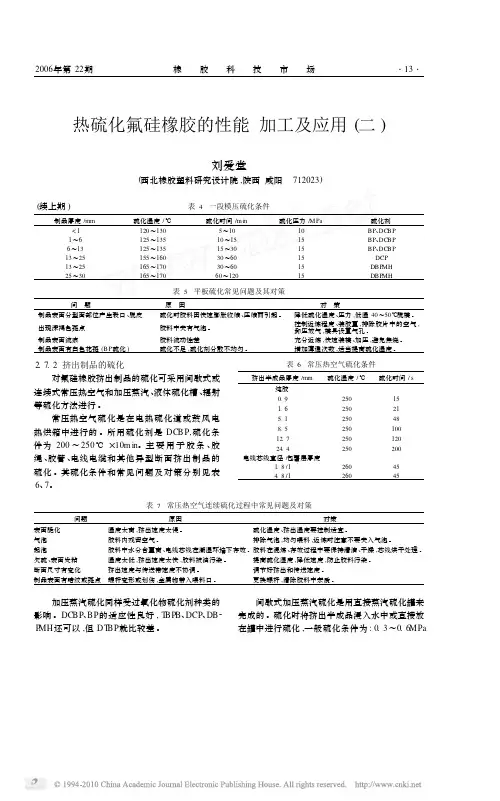

热硫化氟硅橡胶的性能加工及应用(二)刘爱堂(西北橡胶塑料研究设计院,陕西咸阳　712023)(续上期)表4　一段模压硫化条件制品厚度/mm硫化温度/℃硫化时间/m in硫化压力/MPa硫化剂<1120～1305～1010BP、DCBP1～6125～13510～1515BP、DCBP6～13125～13515～3015BP、DCBP13～25155～16030～6015DCP13～25165～17030～6015DBP MH25～30165～17060～12015DBP MH表5　平板硫化常见问题及其对策 问　题原　因对　策制品表面分型面部位产生裂口、脱皮硫化时胶料因快速膨胀收缩、压缩而引起。

降低硫化温度、压力,低温40～50℃脱模。

出现深褐色斑点胶料中夹有气泡。

控制返炼程度、装胶量,排除胶片中的空气,卸压放气,模具设置气孔。

制品表面流痕胶料流动性差充分返炼,快速装模、加压,避免焦烧。

制品表面有白色花斑(BP硫化)硫化不足,硫化剂分散不均匀。

增加薄通次数,适当提高硫化温度。

2.7.2挤出制品的硫化对氟硅橡胶挤出制品的硫化可采用间歇式或连续式常压热空气和加压蒸汽、液体硫化槽、辐射等硫化方法进行。

常压热空气硫化是在电热硫化道或鼓风电热烘箱中进行的。

所用硫化剂是DCB P,硫化条件为200～250℃×10m in。

主要用于胶条、胶绳、胶管、电线电缆和其他异型断面挤出制品的硫化。

其硫化条件和常见问题及对策分别见表6、7。

表6　常压热空气硫化条件挤出半成品厚度/mm硫化温度/℃硫化时间/s 纯胶0.9250151.6250215.1250488.525010012.725012024.4250200电线芯线直径/包覆层厚度1.8/1260454.8/126045表7　常压热空气连续硫化过程中常见问题及对策 问题原因对策表面脆化温度太高,挤出速度太慢。

硫化温度、挤出温度要控制适宜。

气泡胶料内残留空气。

２００６矩刘爱堂热硫化氟硅橡胶配合技术的动向５７

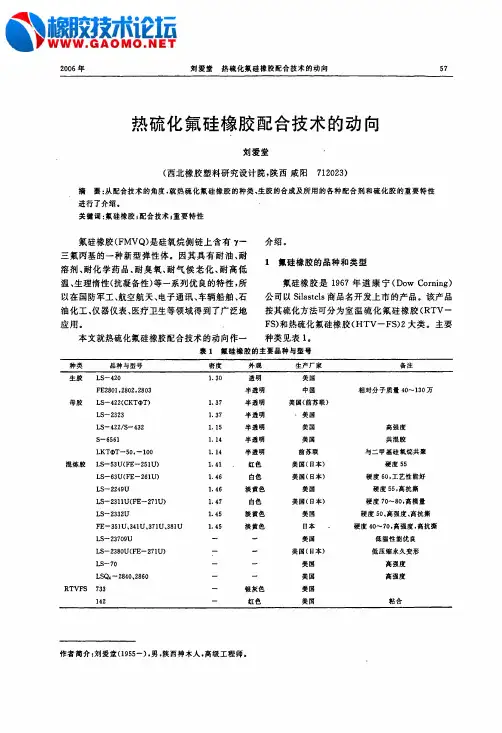

热硫化氟硅橡胶配合技术的动向
刘爱堂
（西北橡胶塑料研究设计院，陕西咸阳７１２０２３）
摘要：从配合技术的角度，就热硫化氟硅橡胶的种类、生胶的合成及所用的各种配合剂和硫化胶的重要特性进行了介绍。

关键词：氟硅橡胶；配合技术；重要特性
氟硅橡胶（ＦＭＶＱ）是硅氧烷侧链上含有７一三氟丙基的一种新型弹性体。

因其具有耐油、耐溶剂、耐化学药品、耐臭氧、耐气候老化、耐高低温、生理惰性（抗凝备性）等一系列优良的特性，所以在国防军工、航空航天、电子通讯、车辆船舶、石油化工、仪器仪表、医疗卫生等领域得到了广泛地应用。

本文就热硫化氟硅橡胶配合技术的动向作一介绍。

１氟硅橡胶的品种和类型
氟硅橡胶是１９６７年道康宁（ＤｏｗＣｏｍｉｎｇ）公司以Ｓｉｌａｓｔｃｌｓ商品名开发上市的产品。

该产品按其硫化方法可分为室温硫化氟硅橡胶（ＲＴＶ—ＦＳ）和热硫化氟硅橡胶（ＨＴＶ－－ＦＳ）２大类。

主要种类见表ｌ。

表１氟硅橡胶的主要品种与型号
作者简介：刘爱堂（１９５５一），男，陕西神木人，高级工程师。

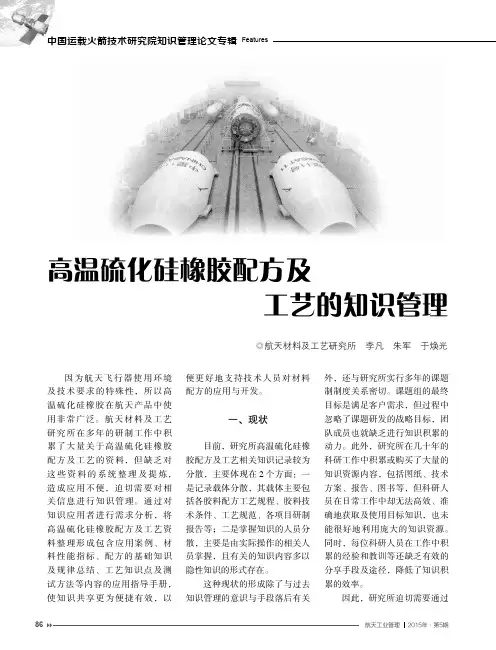

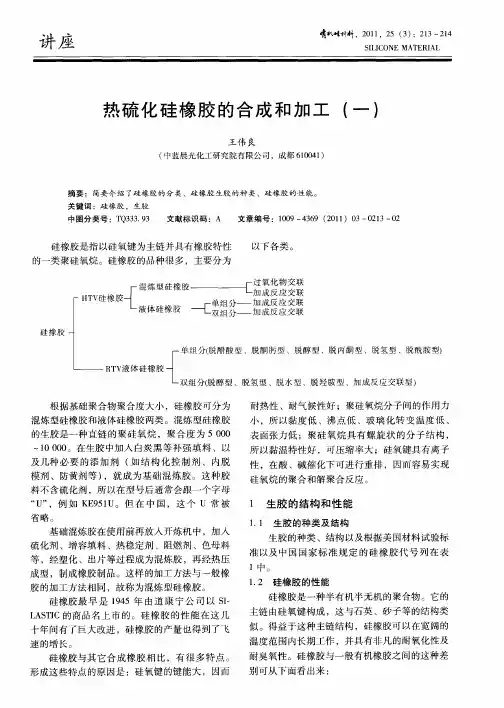

中国运载火箭技术研究院知识管理论文专辑高温硫化硅橡胶配方及工艺的知识管理因为航天飞行器使用环境及技术要求的特殊性，所以高温硫化硅橡胶在航天产品中使◎航天材料及工艺研究所 李凡 朱军 于焕光便更好地支持技术人员对材料配方的应用与开发。

外，还与研究所实行多年的课题制制度关系密切。

课题组的最终目标是满足客户需求，但过程中2015年·第5期87航天工业管理Features中国运载火箭技术研究院知识管理论文专辑知识管理的方式挖掘大量存在于员工头脑中的隐性知识，并将其显性化，进而使技术知识发挥巨大作用，加速研究所内部知识分享和传递的速度，以更有效地开发新产品和提供优质服务。

在人员方面，研究所高温硫化硅橡胶配方及工艺知识的使用者主要包括2类，分别是密封及阻尼减振制品设计人员和橡胶配方工艺人员。

前者主要工作内容是选择适当的材料进行产品结构设计，以满足使用环境的需求，并通过试验验证产品的性能；后者主要工作内容是开发或改进材料配方，使材料性能及工艺满足产品开发的需求。

在此，笔者从密封及阻尼减振制品设计人员和橡胶配方工艺人员的具体工作流程（见图1）中分析其所要开展的知识管理内容。

密封及阻尼减振制品设计人员在进行产品研发时需要从客户的输入文件中提取产品的使用环境及技术要求，再辨识产品所处的环境、性能等是否满足相应要求。

在每种情况结束后都要进行材料配方的性能测试，并通过相应的试验来证明其能否满足使用要求。

二、知识管理内容笔者通过分析总结出密封及阻尼减振制品设计人员和橡胶配方工艺人员在实际工作中开展知识管理的内容。

1．案例案例就是对现有技术状态的提炼及总结，大部分的知识资源都是通过对案例的积累和提炼形成的。

研究所应用的案例部分来源于期刊资料，部分来自档案文件，通过将这些从资料中得到的大量信息进行分类、提炼、汇总，进而得到有效的使用案例。

与成功的案例相比，失败的案例同样具有重要的参考价值，而且收集的难度也要大得多，需要相关技术人员有意识地进行主动积累。

一种高温硫化硅橡胶及其快速制备方法的报告，800字
高温硫化硅橡胶是一种由二元氯硅烷或三元氯硅烷与弹性体法合物制成的新型橡胶材料。

它具有优良的机械性能、耐热性和耐化学性，因此在高温环境下应用十分广泛，如电力行业、航空航天行业以及钢铁冶金行业等。

本文旨在介绍高温硫化硅橡胶的快速制备方法。

高温硫化硅橡胶制备主要分为以下几个步骤：
1. 合成烯烃基聚硅氯烷（PSC）：将二元氯硅烷、三元氯硅烷和烯烃（如乙烯、丁烯和苯乙烯）经过热分解合成PSC的原料液；
2. 把原料液加入弹性体：将PSC的原料液搅拌均匀，然后加入弹性体，混合搅拌成为混合液；
3. 硫化处理：将混合液置入高温硫化水箱中，在化学反应过程中加入硫化剂，使其发生硫化反应；
4. 冷却处理：将硫化后的混合液从高温硫化水箱中取出，然后用清水冷却，得到高温硫化硅橡胶；
5. 烘干处理：将高温硫化硅橡胶放入烘箱中，将水分烘干，使其更加稳定。

以上就是高温硫化硅橡胶的快速制备方法。

高温硫化硅橡胶制
备流程简单易行，且硫化效果良好。

使用该方法可以有效的提高高温环境下橡胶的性能，进一步拓展其应用范围。

双组分室温硫化硅橡胶的配制双组分室温硫化硅橡胶是一种特殊的橡胶材料，具有优异的性能和广泛的应用领域。

本文将介绍双组分室温硫化硅橡胶的配制方法及其在工业中的应用。

一、双组分室温硫化硅橡胶的配制方法双组分室温硫化硅橡胶由两个组分组成，分别为基础胶和固化剂。

基础胶一般是硅橡胶乳液，而固化剂则是一种含有硫化剂和交联助剂的液体。

配制双组分室温硫化硅橡胶的步骤如下：1. 首先，将基础胶和固化剂分别搅拌均匀。

基础胶的搅拌可以采用机械搅拌或者手工搅拌的方式，确保基础胶的均匀性。

2. 然后，将固化剂缓慢地加入基础胶中，同时不断地搅拌，直到两者完全混合均匀。

3. 接下来，将配制好的双组分室温硫化硅橡胶倒入密封容器中，并密封保存。

二、双组分室温硫化硅橡胶的应用领域双组分室温硫化硅橡胶具有优异的性能，广泛应用于多个工业领域。

1. 电子电器行业：双组分室温硫化硅橡胶具有良好的绝缘性能和耐高温性能，常用于电子元器件的密封和绝缘保护，如电子线路板、继电器等。

2. 汽车工业：双组分室温硫化硅橡胶具有优异的耐油、耐燃油性能，常用于汽车零部件的密封和防水，如发动机密封、传感器密封等。

3. 医疗器械领域：双组分室温硫化硅橡胶具有生物相容性好、无毒无味的特点，常用于医疗器械的密封和接触部件，如医疗设备密封圈、输液管件等。

4. 建筑工程领域：双组分室温硫化硅橡胶具有优异的耐候性和耐老化性能，常用于建筑工程的密封和防水，如建筑门窗密封条、屋顶防水涂料等。

5. 其他领域：双组分室温硫化硅橡胶还广泛应用于航空航天、船舶制造、食品包装等领域，用于密封、绝缘、防水等用途。

三、双组分室温硫化硅橡胶的优势双组分室温硫化硅橡胶相比于传统的硅橡胶具有以下优势：1. 室温硫化：传统的硅橡胶需要高温硫化才能达到最佳性能，而双组分室温硫化硅橡胶可以在室温下快速硫化，提高生产效率。

2. 使用方便：双组分室温硫化硅橡胶的配制简单，只需将基础胶和固化剂搅拌均匀即可使用，无需额外的加热设备和工艺。

高温硫化硅橡胶制备工艺流程(一)高温硫化硅橡胶制备工艺流程引言高温硫化硅橡胶是一种广泛应用于工业领域的重要材料，具有优异的耐热性、耐腐蚀性和机械性能。

本文将详细介绍高温硫化硅橡胶的制备工艺流程。

材料准备在制备高温硫化硅橡胶之前，需要准备以下材料： - 硅橡胶：选择具有合适硬度和耐热性的硅橡胶作为原料。

- 硬化剂：选用适量的硫化剂作为硬化剂，硫化剂可以使硅橡胶形成化学交联结构。

- 添加剂：根据需要，可以添加填料、增塑剂等辅助材料，以调整硅橡胶的性能。

制备流程1.原料配制–将硅橡胶切割成合适大小的块状。

–在配制罐中，按照一定配方将硅橡胶、硫化剂和其他添加剂依次加入。

–使用搅拌设备将原料充分混合，直到得到均匀的混合物。

2.挤出成型–将混合物注入挤出机中。

–调节挤出机的温度和压力，使混合物在一定速度下通过模具挤出。

–使用冷却装置冷却并固化挤出的硅橡胶条状物。

3.硫化处理–将硅橡胶条状物切割成所需的尺寸，整齐排列在硫化炉中。

–设置硫化炉的温度和时间，进行硫化处理。

–硫化过程中，硫化剂与硅橡胶发生反应，形成交联结构，增强材料的机械性能。

4.后处理–将硫化好的硅橡胶制品取出，并进行清洁处理。

–根据需要，进行表面涂覆或其它加工工艺，以提高产品的外观和性能。

结论高温硫化硅橡胶制备的工艺流程包括材料准备、原料配制、挤出成型、硫化处理和后处理等环节。

通过合理控制每个步骤的参数和条件，可以得到具有优异性能的高温硫化硅橡胶制品。

该工艺流程在橡胶制备行业具有广泛应用前景。

热硫化氟硅橡胶的性能加工及应用氟硅橡胶(FMVQ)是在硅氧烷的侧链上含有γ-三氟丙基的一种新型弹性体。

因其兼具耐油、耐溶剂(脂肪族、芳香族、氯化溶剂等)、耐化学药品、耐臭氧、耐天候老化、耐高低温(空气中长期使用温度范围-55-200℃，短期250℃；在油中长期使用温度175℃，短期200℃)、生理惰性(抗凝血性)等一系列优良的特性，所以作为一种高性能的弹性体材料，已在国防军工、航空航天、电子通讯、车辆船舶、石油化工、仪器仪表、医疗卫生等领域得到广泛应用。

氟硅橡胶是1967年由道康宁公司(Dow Corning)以Silastc LS的商品名开发上市的产品。

该产品按其硫化方法不同，可分为室温硫化氟硅橡胶(RTVFS)和热硫化氟硅橡胶(HTVFS)两大类型，本文重点介绍的是热硫化型氟硅橡胶，其国内外主要品级见表1所示。

表1 热硫化型氟硅橡胶的主要品级种类品级密度/(g•cm-3) 外观生胶LS-420 1.30 透明橡胶FE2801、2802、2803 半透明母胶LS-422(CKTΦT) 1.37 半透明LS-2323 1.37 半透明LS-422/S-432 1.15 半透明S-4561 1.14 半透明CKTΦT-50、100 1.14混炼胶LS-53U(FE-251U) 1.41 红色LS-63U(FE-261U) 1.46 白色LS-2249U 1.46 淡黄色LS-2311U(FE-271U) 1.47 白色LS-2332U 1.45 淡黄色FE-351U、341U、371U、381U 1.45 淡黄色LS-2370U -LS-2380U(FE-271U) -LS-70 - -LSQ4-2840、2860 - -RTVFS 733 - 银灰色142 - 红色续表1种类品级生产国家备注生胶LS-420 美国FE2801、2802、2803 中国分子量40-130万母胶LS-422(CKTΦT) 美国(前苏联)LS-2323 美国LS-422/S-432 美国高强度S-4561 美国共混胶CKTΦT-50、100 前苏联与二甲基硅氧烷共聚混炼胶LS-53U(FE-251U) 美国(日本) 硬度55LS-63U(FE-261U) 美国(日本) 硬度60，工艺性能改进LS-2249U 美国硬度55，高抗撕LS-2311U(FE-271U) 美国(日本) 硬度70-80，高模量LS-2332U 美国硬度50，高强度、高抗撕FE-351U、341U、371U、381U 日本硬度40-70，高强度、高抗撕LS-2370U 美国低温性能优良LS-2380U(FE-271U) 美国(日本) 低压缩永久变形LS-70 美国高强度-LSQ4-2840、2860 美国高强度RTVFS 733 美国142 美国粘合1 氟硅橡胶的重要特性1.1 耐油、耐溶剂、耐化学药品氟硅橡胶与甲基乙烯基硅橡胶相比，其耐油、耐溶剂、耐化学药品极其优良。

氟橡胶胶料的配合一、硫化体系23型与26型氟橡胶是饱和的氟碳化合物，不能用硫磺进行硫化，但在二胺类硫化剂、二羟基化合物硫化剂以及有机过氧化物的作用下，可以进行硫化反应。

胺类硫化剂硫化胶，变形较低，耐酸性差；过氧化二苯甲酰耐酸性好，但耐热性较差，工艺性能不好。

目前硫化剂很多，常用的硫化剂主要是3号、4号、5号（多羟基化合物）和过氧化二苯甲酰。

3号硫化剂全称：N，N-双肉桂叉-1，6—己二胺；4号硫化剂全称：双--（4-氨己基环己基）甲烷氨基甲酸盐5硫化剂全称：对苯二酚（氢醌）23型氟橡胶常采用过氧化二苯甲酰作硫化剂，主要用于耐酸制品；26氟橡胶常用于耐热、耐热油制品，主要采用胺类硫化剂（3号硫化剂）。

胺类硫化剂3号硫化剂易于分散，对胶料有增塑作用，工艺性能好，硫化胶的耐热性和压变尚可。

4号硫化剂是随246型氟橡胶出现而开发的，没能普遍采用；5硫化剂随着VitonE 型胶种的出现而开发的硫化剂。

1. 二胺硫化剂：氟橡胶分子中存在着—CH2—CF2—链节，由于氟原子极强的电负性，使之在热和碱性化合物（如胺、氧化镁等）存在时，易于脱出氟化氢形成易极化的双键，这种含氟烯烃结构很容易与亲核试剂如胺类、酚类加成，并生成交联键。

普通二胺或多胺在氟橡胶中硫化起步快降低了胶料的加工安全性，一般均采用隐蔽的多元胺，在较高的温度时才发挥其作用，以便迟延硫化起步，环状的氨基甲酸盐即为隐蔽的多元胺的代表。

随着硫化剂用量增加，硫化胶的硬度、强度增大，伸长率和压缩**变形降低，高温老化后的强度保持率略有提高，伸长保持率则显著下降。

在胶料的配合中加入酸接受体（即吸酸剂），以便有效地中和氟橡胶硫化过程中析出的氟化氢（或氯化氢）。

氟化氢或氯化氢的存在会妨碍橡胶进一步的交联并能严重腐蚀设备，由于吸酸剂能促进硫化交联密度的提高，赋予硫化胶较好的热稳定性，所以又称为活性剂或稳定剂。

吸酸剂的作用与其碱性强弱有关，碱性越强，则所得硫化胶的硫化程度越高，硬度、强度较高，伸长率和压缩**变形较小，但碱性越强，加工安全性越差，越易于焦烧。

htv高温硫化硅橡胶成型工艺HTV高温硫化硅橡胶成型工艺是一种常见的橡胶成型工艺，主要用于制造高温耐热、优良绝缘性能的硅橡胶制品。

本文将详细介绍HTV高温硫化硅橡胶成型工艺的原理、工艺流程和注意事项。

一、HTV高温硫化硅橡胶成型工艺的原理HTV高温硫化硅橡胶成型工艺是指将加硫剂与硅橡胶料混合后，在高温环境下进行硫化反应，使硅橡胶料变成具有特定形状和性能的硅橡胶制品。

硫化反应是指通过加热硅橡胶料，使其中的硫化剂和硫反应生成交联结构，从而提高硅橡胶的强度和耐热性能。

二、HTV高温硫化硅橡胶成型工艺的流程1. 橡胶料准备：选择合适的硅橡胶料，并添加一定比例的硫化剂、增塑剂、填料等辅助材料。

将这些原料放入橡胶料混炼机中进行混炼，使其均匀分散。

2. 橡胶料热塑化：将混炼后的硅橡胶料投入热塑机中进行热塑化处理。

热塑化是指通过加热硅橡胶料，使其变得流动性更好，更容易塑型。

3. 橡胶料注射：将热塑化后的硅橡胶料注入到预先制作好的模具中。

模具中的形状和尺寸决定了最终硅橡胶制品的形状和尺寸。

4. 硫化反应：将注射好的硅橡胶料放入硫化炉中进行硫化反应。

硫化炉中的温度和时间决定了硅橡胶的硫化程度和性能。

5. 除模处理：硅橡胶制品经过硫化反应后，需进行除模处理，即从模具中取出硅橡胶制品。

除模处理要小心谨慎，以免损坏硅橡胶制品的形状和表面质量。

三、HTV高温硫化硅橡胶成型工艺的注意事项1. 材料选择：硅橡胶料的选择直接影响到最终硅橡胶制品的性能。

要根据具体需求选择合适的硅橡胶料，比如耐热性能、耐化学品性能等。

2. 硫化剂控制：硫化剂的选择和添加量要精确控制，以保证硅橡胶的硫化反应能够正常进行，并得到所需的硫化程度。

3. 温度和时间控制：硫化反应的温度和时间是影响硅橡胶制品质量的关键因素。

温度太高或时间太长会导致硅橡胶烧结或黏度增加，从而影响硅橡胶的性能。

4. 模具设计和制造：模具的设计和制造要考虑到硅橡胶料的流动性和收缩性，以保证最终硅橡胶制品的尺寸精度和表面质量。

氟与橡胶的结合方法有哪些氟与橡胶的结合方法有多种，常见的方法包括机械混炼法、硫化交联法、电子束辐照交联法和热交联法等。

下面将逐一介绍这些方法。

1. 机械混炼法：机械混炼法是一种将氟与橡胶混炼在一起的方法。

在这个过程中，氟橡胶与橡胶胶料以适当比例混合，并采用机械搅拌的方法进行均匀混合。

这种方法不需要添加任何交联剂或其他化学物质，同时也不需要进行任何特殊的处理。

机械混炼法能够很好地将氟与橡胶结合在一起，但是其结合强度相对较低。

2. 硫化交联法：硫化交联法是一种常见的将氟与橡胶结合在一起的方法。

在这个过程中，首先将橡胶胶料与适量的硫化剂混合，然后通过加热的方式进行硫化反应。

硫化反应会在氟橡胶的分子间引入交联结构，从而提高其结合强度和耐热性能。

此外，还可以在硫化交联过程中添加一些促进剂、抗老化剂等辅助剂，以提高氟橡胶的性能。

3. 电子束辐照交联法：电子束辐照交联法是一种利用高能电子束进行交联的方法。

在这个过程中，通过控制电子束的能量和辐照剂量，使氟橡胶的分子发生断裂和重组，从而引入交联结构。

这种交联方法具有交联均匀、结构稳定的优点，可以显著提高氟橡胶的耐热性能和耐化学性能。

4. 热交联法：热交联法是一种利用热能进行交联的方法。

在这个过程中，通过将橡胶胶料加热至一定温度，使其发生热交联反应，形成交联结构。

热交联法要求橡胶具有较高的热交联温度，因此常用于高温应用。

此外，还可以在热交联过程中添加一定量的交联剂，以提高交联效果和性能稳定性。

除了上述常见的结合方法，还有其他一些特殊的方法可以用于将氟与橡胶结合在一起，例如界面活性剂辅助法、溶剂处理法、微波辐射法等。

这些方法有不同的适用范围和特点，可以根据具体应用需求选择合适的结合方法。

综上所述，氟与橡胶的结合方法多种多样。

机械混炼法、硫化交联法、电子束辐照交联法和热交联法是常见的结合方法，适用于不同的应用需求。

通过选择合适的结合方法，可以实现氟橡胶与橡胶的良好结合，提高产品的性能和耐用性。
