混炼硅橡胶的配合技术_五_
- 格式:pdf
- 大小:314.93 KB
- 文档页数:6

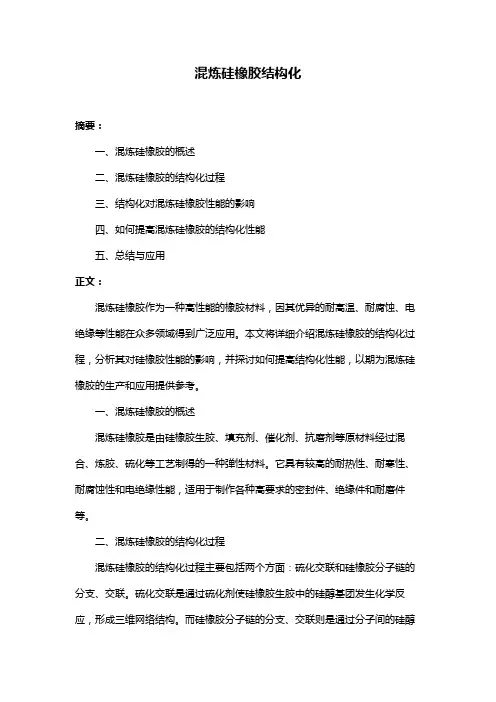

混炼硅橡胶结构化摘要:一、混炼硅橡胶的概述二、混炼硅橡胶的结构化过程三、结构化对混炼硅橡胶性能的影响四、如何提高混炼硅橡胶的结构化性能五、总结与应用正文:混炼硅橡胶作为一种高性能的橡胶材料,因其优异的耐高温、耐腐蚀、电绝缘等性能在众多领域得到广泛应用。
本文将详细介绍混炼硅橡胶的结构化过程,分析其对硅橡胶性能的影响,并探讨如何提高结构化性能,以期为混炼硅橡胶的生产和应用提供参考。
一、混炼硅橡胶的概述混炼硅橡胶是由硅橡胶生胶、填充剂、催化剂、抗磨剂等原材料经过混合、炼胶、硫化等工艺制得的一种弹性材料。
它具有较高的耐热性、耐寒性、耐腐蚀性和电绝缘性能,适用于制作各种高要求的密封件、绝缘件和耐磨件等。
二、混炼硅橡胶的结构化过程混炼硅橡胶的结构化过程主要包括两个方面:硫化交联和硅橡胶分子链的分支、交联。
硫化交联是通过硫化剂使硅橡胶生胶中的硅醇基团发生化学反应,形成三维网络结构。
而硅橡胶分子链的分支、交联则是通过分子间的硅醇基团互相作用,形成更加稳定的结构。
三、结构化对混炼硅橡胶性能的影响结构化程度对混炼硅橡胶的性能有很大影响。
结构化程度适中时,混炼硅橡胶具有较好的强度、弹性和耐磨性能。
然而,当结构化程度过高时,材料的硬度和脆性会增加,降低其耐疲劳性和耐磨性能。
因此,在生产过程中,需要控制硫化程度,使混炼硅橡胶达到最佳的性能。
四、如何提高混炼硅橡胶的结构化性能1.选择合适的硫化剂:不同的硫化剂对硅橡胶的结构化程度影响较大。
通过选择合适的硫化剂,可以有效提高混炼硅橡胶的结构化性能。
2.调整填充剂的种类和比例:填充剂可以改善硅橡胶的物理性能和耐磨性能。
合理选择填充剂的种类和比例,有助于提高混炼硅橡胶的结构化性能。
3.控制炼胶温度和时间:炼胶过程中,控制温度和时间对硅橡胶的结构化程度有很大影响。
适当的炼胶温度和时间可以促进硅橡胶分子链的交联,提高结构化性能。
4.采用动态硫化技术:动态硫化技术可以在较低的温度下使硅橡胶发生交联,提高结构化性能。

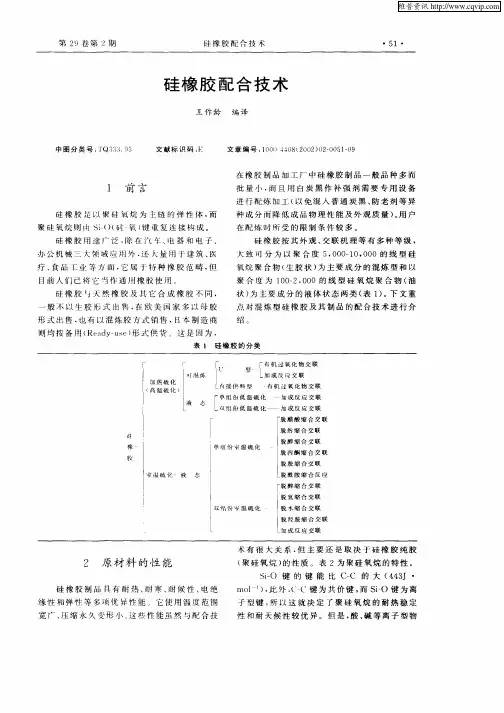

硅橡胶混炼胶的加工工艺——linjing2011/3/16 热硫化硅橡胶是有机硅产品中产量大,应用十分广泛的一类产品。
硅橡胶具有优良的耐高低温性能,可在-60~250℃范围内长期使用,并且还有优良的电气绝缘性能,能耐臭氧、耐气候老化,憎水、防潮,并有良好的生理惰性。
在热硫化硅橡胶生胶中加入补强填料、硫化剂(或先不加)及其它助剂,经混炼即成混炼胶,可用模压、挤出等一般橡胶加工方法加工成各种硅橡胶制品。
混炼硅橡胶一般可在通用型橡胶开炼机上配制,大规模生产则在捏合机或密闭式混炼设备中进行。

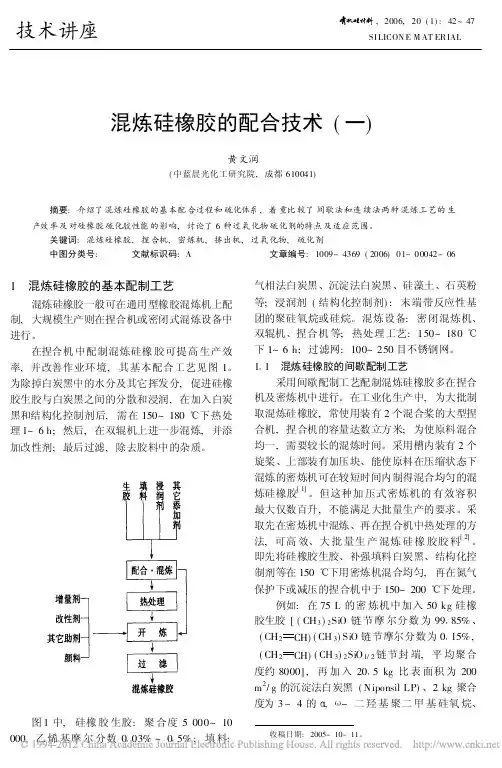

以下是基本配合工艺:硅橡胶生胶:聚合度5000~10000 乙烯基0.03%~0.15%;填料:气相法白炭黑、沉淀法白炭黑、硅藻土、石英粉等;浸润剂(结构化控制剂):末端反应性基团的(聚)硅氧烷;混炼设备:密闭混炼机、双辊机、捏合机等;热处理工艺:150~180℃下1~2h;过滤网:100~250 目不锈钢网。
【生胶制备混炼胶】硅橡胶生胶→白炭黑+结构控制剂+加工助剂→倒胶、混炼(开炼机则薄通至混匀)→热处理→过滤出胶【硅橡胶成型】混炼胶返炼+交联剂等→薄通(8~10次)→挤出或压片、硫化成型→二次硫化→成品各工艺详细说明:1、混炼:当采用开炼机混炼时,最好在开炼机辊筒上方装备防尘或抽风装置,以减少白炭黑的飞扬。
在混炼过程中不得有其他杂质或胶粒混入,温度应控制在40℃以下,开足冷却水。
开炼机混炼吃粉较慢,每批胶料的混炼时间约在20~40min之间。
采用密炼机混炼,不但可以提高生产效率、降低劳动强度,而且还能够减少白炭黑的飞扬和改善操作环境。
密炼机混炼的操作顺序基本与开炼机相似,但对间隔时间的要求并不严格。
每批胶料的混炼时间约为8~18min,密炼机的填充系数应控制在0.7~0.75的范围较为适宜。
排胶温度与填料种类有关,通常应控制在50℃~70℃的范围。
2、热处理:当采用未经表面改性的气相法白炭黑作为补强剂时,胶料中必须加入结构控制剂。
硅橡胶混炼工艺硅橡胶混炼工艺:1.开炼机混炼双辊开炼机辊筒速比为1.2~1.4:为宜,快辊在后,较高的速比导致较快的混炼,低速比则可使胶片光滑。
辊筒必须通有冷却水,混炼温度宜在40℃以下,以防止焦烧或硫化剂的挥发损失。
混炼时开始辊距较小(1~5mm),然后逐步放大。
加料和操作顺序:生胶(包辊)—→补强填充剂—→结构控制剂—→耐热助剂—→着色剂等—→薄通5次—→下料,烘箱热处理—→返炼—→硫化剂—→薄通—→停放过夜—→返炼—→出片。
胶料也可不经烘箱热处理,在加入耐热助剂后,加入硫化剂再薄通,停放过夜返炼,然后再停放数天返炼出片使用。
混炼时间为20~40分钟(开炼机规格为φ250mm×620mm)。
如单用沉淀白炭黑或弱补强性填充剂(二氧化钛、氧化锌等)时,胶料中可不必加入结构控制剂。
应缓慢加入填料,以防止填料和生胶所形成的球状体浮在堆积胶的顶上导致分散不均。
如果要加入大量的填料,最好是分两次或三次加入,并在其间划刀,保证良好的分散。
发现橡胶有颗粒化的趋势,可收紧辊距以改进混炼。
落到接料盘上的胶粒应当用刷子清扫并收集起来,立即返回炼胶机的辊筒上,否则所炼胶料中含有胶疙瘩而导致产品外观不良。
增量性填料应当在补强性填料加完之后加入,可采用较宽的辊距。
装胶容量(混炼胶):φ160mm×320mm 炼胶机为1~2 kg;φ250mm×620mm炼胶机为3~5kg。
硅橡胶在加入炼胶机时包慢辊(前辊),混炼时则很快包快辊(后辊),炼胶时必须能两面操作。
由于硅橡胶胶料比较软,混炼时可用普通赋子刀操作,薄通时不能象普通橡胶那样拉下薄片,而采用钢、尼龙或耐磨塑料刮刀刮下。
为便于清理和防止润滑油漏入胶内,应采用活动挡板。
气相白炭黑易飞扬,对人体有害,应采取相应的劳动保护措施。
如在混炼时直接使用粉状过氧化物,必须采取防爆措施,最好使用膏状过氧化物。
如在胶料中混有杂质、硬块等,可将混炼胶再通过滤胶机过滤,过滤时,一般采用80~140目筛网采用开炼机混炼,它包括:1)包辊:生胶包于前辊;2)吃粉过程:把需要加入的助剂按照一定的顺序加入,加入时要注意堆积胶的体积,少了难于混合,多了会打滚不容易混炼。

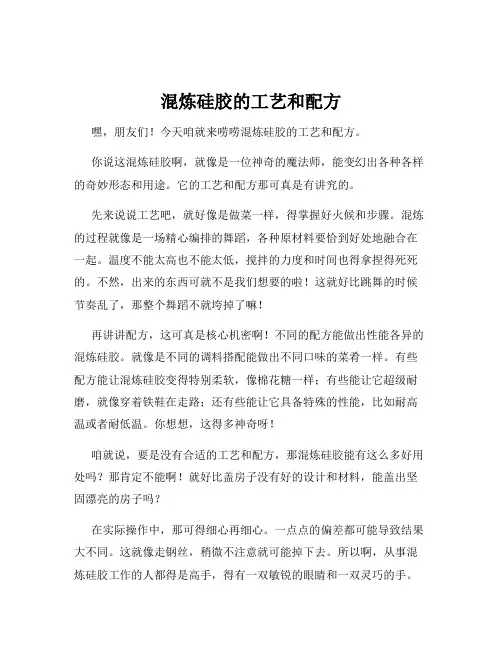

混炼硅胶的工艺和配方嘿,朋友们!今天咱就来唠唠混炼硅胶的工艺和配方。
你说这混炼硅胶啊,就像是一位神奇的魔法师,能变幻出各种各样的奇妙形态和用途。
它的工艺和配方那可真是有讲究的。
先来说说工艺吧,就好像是做菜一样,得掌握好火候和步骤。
混炼的过程就像是一场精心编排的舞蹈,各种原材料要恰到好处地融合在一起。
温度不能太高也不能太低,搅拌的力度和时间也得拿捏得死死的。
不然,出来的东西可就不是我们想要的啦!这就好比跳舞的时候节奏乱了,那整个舞蹈不就垮掉了嘛!再讲讲配方,这可真是核心机密啊!不同的配方能做出性能各异的混炼硅胶。
就像是不同的调料搭配能做出不同口味的菜肴一样。
有些配方能让混炼硅胶变得特别柔软,像棉花糖一样;有些能让它超级耐磨,就像穿着铁鞋在走路;还有些能让它具备特殊的性能,比如耐高温或者耐低温。
你想想,这得多神奇呀!咱就说,要是没有合适的工艺和配方,那混炼硅胶能有这么多好用处吗?那肯定不能啊!就好比盖房子没有好的设计和材料,能盖出坚固漂亮的房子吗?在实际操作中,那可得细心再细心。
一点点的偏差都可能导致结果大不同。
这就像走钢丝,稍微不注意就可能掉下去。
所以啊,从事混炼硅胶工作的人都得是高手,得有一双敏锐的眼睛和一双灵巧的手。
而且啊,这混炼硅胶的应用那可广泛了去了。
从医疗领域到电子行业,从日常生活用品到高科技产品,哪儿都有它的身影。
它就像是一个无处不在的小精灵,默默地为我们的生活提供便利和保障。
你看那些医疗设备上的硅胶部件,不就是靠这精湛的工艺和配方制造出来的吗?它们可是关乎着人们的健康和安全呢!还有那些电子产品的密封件,要是没有好的混炼硅胶,那电子产品还能正常工作吗?总之,混炼硅胶的工艺和配方可真是一门大学问。
我们可不能小瞧了它,得好好去研究、去探索。
说不定哪天,你就能发现一个新的配方或者工艺,让混炼硅胶发挥出更大的作用呢!这难道不是一件特别酷的事情吗?难道你不想去尝试一下吗?所以啊,大家都加把劲,让我们一起在混炼硅胶的世界里创造更多的精彩吧!。
硅胶混炼工艺技术硅胶混炼(Silicone Rubber Mixing)是一种常见的工艺技术,用于将硅胶材料混合和加热,以制备各种硅胶制品。
硅胶混炼工艺技术广泛应用于电子、医疗、化工和汽车等行业。
硅胶混炼工艺技术的关键是选择适当的硅胶材料和混炼设备。
硅胶是一种由有机矽氧烃构成的高分子化合物,具有优异的耐热、耐寒、耐化学腐蚀和电绝缘性能。
常用的硅胶材料有室温硫化型和高温固化型两种。
在硅胶混炼过程中,首先将硅胶料投入混炼机内,然后加入适量的硅胶添加剂,如流化剂、助剂和填充剂等。
这些添加剂可改善硅胶的粘度、流动性和硬度等性能。
随后,使用加热系统对混炼机内的硅胶料进行加热,以提高混炼效果。
硅胶混炼的关键环节是设备的选配和操作控制。
混炼机通常是由一个旋转的主轴和配有刮板的容器组成。
主轴的旋转使硅胶材料能够均匀混合,而刮板则可以将硅胶从容器壁上刮下,以确保混炼的均匀性。
硅胶混炼的控制参数包括混炼温度、混炼时间和混炼速度等。
混炼温度通常由加热系统控制,其取决于硅胶的材料和加工要求。
混炼时间一般为几十分钟至几个小时,取决于硅胶的材料和混炼负荷。
混炼速度是由主轴的旋转速度控制,其取决于硅胶的粘度和混炼效果要求。
硅胶混炼的主要优点是可以制备出具有各种硬度、形状和尺寸的硅胶制品。
硅胶材料的耐高温性能使得硅胶制品可以用于高温工况下的密封、隔热和绝缘等应用。
此外,硅胶混炼还可以将硅胶与其他材料进行复合,用于改善硅胶的物理和化学性能。
然而,硅胶混炼也存在一些挑战和难点。
例如,硅胶材料的混炼过程需要一定的控制参数和经验知识,以确保混炼的均匀性和质量稳定性。
此外,硅胶混炼还需要加热系统和混炼设备的投资和维护成本。
综上所述,硅胶混炼是一种重要的工艺技术,用于制备硅胶制品。
通过选择适当的硅胶材料和混炼设备,并控制混炼参数,可以获得具有优异性能和高质量的硅胶制品。
随着科技的不断进步和创新,硅胶混炼工艺技术将在更多领域得到应用和发展。
硅橡胶混炼工艺硅橡胶混炼工艺:1.开炼机混炼双辊开炼机辊筒速比为1.2~1.4:为宜,快辊在后,较高的速比导致较快的混炼,低速比则可使胶片光滑。
辊筒必须通有冷却水,混炼温度宜在40℃以下,以防止焦烧或硫化剂的挥发损失。
混炼时开始辊距较小(1~5mm),然后逐步放大。
加料和操作顺序:生胶(包辊)—→补强填充剂—→结构控制剂—→耐热助剂—→着色剂等—→薄通5次—→下料,烘箱热处理—→返炼—→硫化剂—→薄通—→停放过夜—→返炼—→出片。
胶料也可不经烘箱热处理,在加入耐热助剂后,加入硫化剂再薄通,停放过夜返炼,然后再停放数天返炼出片使用。
混炼时间为20~40分钟(开炼机规格为φ250mm×620mm)。
如单用沉淀白炭黑或弱补强性填充剂(二氧化钛、氧化锌等)时,胶料中可不必加入结构控制剂。
应缓慢加入填料,以防止填料和生胶所形成的球状体浮在堆积胶的顶上导致分散不均。
如果要加入大量的填料,最好是分两次或三次加入,并在其间划刀,保证良好的分散。
发现橡胶有颗粒化的趋势,可收紧辊距以改进混炼。
落到接料盘上的胶粒应当用刷子清扫并收集起来,立即返回炼胶机的辊筒上,否则所炼胶料中含有胶疙瘩而导致产品外观不良。
增量性填料应当在补强性填料加完之后加入,可采用较宽的辊距。
装胶容量(混炼胶):φ160mm×320mm 炼胶机为1~2 kg;φ250mm×620mm炼胶机为3~5kg。
硅橡胶在加入炼胶机时包慢辊(前辊),混炼时则很快包快辊(后辊),炼胶时必须能两面操作。
由于硅橡胶胶料比较软,混炼时可用普通赋子刀操作,薄通时不能象普通橡胶那样拉下薄片,而采用钢、尼龙或耐磨塑料刮刀刮下。
为便于清理和防止润滑油漏入胶内,应采用活动挡板。
气相白炭黑易飞扬,对人体有害,应采取相应的劳动保护措施。
如在混炼时直接使用粉状过氧化物,必须采取防爆措施,最好使用膏状过氧化物。
如在胶料中混有杂质、硬块等,可将混炼胶再通过滤胶机过滤,过滤时,一般采用80~140目筛网采用开炼机混炼,它包括:1)包辊:生胶包于前辊;2)吃粉过程:把需要加入的助剂按照一定的顺序加入,加入时要注意堆积胶的体积,少了难于混合,多了会打滚不容易混炼。
混炼硅橡胶常见问题及解决方法1、生胶吃粉慢原因:1、生胶分子量偏高,2、DMC中含有三官能基团轻微交联的硅橡胶生胶处理:1、选择合适的生胶分子量或降低生胶分子量使用2、在混炼时适当添加500cs~1000cs二甲基硅油或低分子或水2、混炼胶透明度差原因:1、白炭黑颗粒粗难分散。
2、低分子未除尽,硫化胶内有雾状3、包辊遍数不够4、原材料存脏物5、环境卫生差6、设备密封差,抽真空时脏物进入胶中7、热炼时高温时间短8、充氮气操作不当3、胶外观不一致原因:1、白炭黑批次间出现色差2、冷炼时间不一致3、辅料外观有差异处理:1、热炼时间,温度要统一2、留意白炭黑批次之间的色差,出现后及时更换3、发货时应将同一时间的胶料发出,以防胶料存储时间长与空气发生反应,胶变色。
4、原材料统一4、胶料不包辊原因:1、胶料塑性值高2、辊温过低处理:1、提高辊温,关闭冷却水2、控制适当炼胶时间3、加入适当助剂5、回弹性差原因:1、生胶乙烯基配方不合理2、助剂过多3、开炼时间不够,白炭黑与生胶浸润差4、冷炼温度高处理:1、适量加入多乙烯基硅油,提高乙烯基2、分散剂量适当3、白炭黑吃完后,冷炼延长至45min4、保证冷炼温度6、撕裂强度差原因:1、生胶乙烯基不合理2、白炭黑粗,比表面积小3、硫化不熟4、胶发脆处理:1、用多乙烯基硅油或选用乙烯基生胶调整乙烯基含量2、更换白炭黑填料,选用比表面积大,性能好的白炭黑,更换质量档次高的产品3、调整硫化剂量和硫化时间4、降低乙烯基,用甲基硅油或低乙烯基生胶调整7、胶粘原因:1、生胶聚合不好,低分子物过多,或生胶分子量过低2、抽真空不好3、助剂量过大4、脱模剂少5、硫化不熟6、模具清理不干净处理:1、换货或发高分子量生胶进行拼用2、真空度控制得当3、减少分散剂量,胶与胶拼用4、补加脱模剂5、提高硫化胶温度,延长硫化时间6、定期清理模具7、使用另类型脱模剂8、永久变形大原因:1、配胶配比不合理,低分子量低乙烯基胶过多2、乙烯基偏低3、真空不好4、硫化时间短处理:1、加入高乙烯基生胶,提高乙烯基含量,或适当添加助剂2、延长真空时间3、延长高温捏合时间9、胶黄原因:1、生胶中含有NH2和CL-离子2、白炭黑含有Fe3+多3、高温温度不够,真空时间短4、白炭黑选择不合理,外观黄5、抽真空或充氮气不好1、加入含氢硅油等抗黄,目的是与NH2和CL-离子反应,生成NH3和HCL抽真空时抽尽2、保证高温时间和温度,否则助剂与NH2和CL-离子反应不充分3、改用其它牌号白炭黑4、保证抽真空和充氮气时间10、混炼时难吃粉原因:1、结构剂量少2、结构剂中羟基含量过低3、生胶分子量高,且分子量分布过窄4、生胶中有微交联的硅橡胶生胶5、白炭黑与助剂加入量不成比例6开炼或捏合温度过低处理:1\增加结构剂2、选用分子量分布均匀的生胶3、加料时与结构剂成比例加入4适当提高开炼或捏合温度。

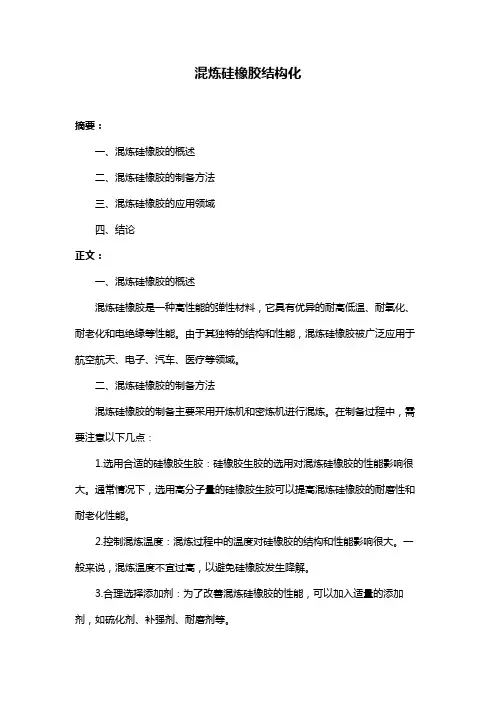

混炼硅橡胶结构化摘要:一、混炼硅橡胶的概述二、混炼硅橡胶的制备方法三、混炼硅橡胶的应用领域四、结论正文:一、混炼硅橡胶的概述混炼硅橡胶是一种高性能的弹性材料,它具有优异的耐高低温、耐氧化、耐老化和电绝缘等性能。
由于其独特的结构和性能,混炼硅橡胶被广泛应用于航空航天、电子、汽车、医疗等领域。
二、混炼硅橡胶的制备方法混炼硅橡胶的制备主要采用开炼机和密炼机进行混炼。
在制备过程中,需要注意以下几点:1.选用合适的硅橡胶生胶:硅橡胶生胶的选用对混炼硅橡胶的性能影响很大。
通常情况下,选用高分子量的硅橡胶生胶可以提高混炼硅橡胶的耐磨性和耐老化性能。
2.控制混炼温度:混炼过程中的温度对硅橡胶的结构和性能影响很大。
一般来说,混炼温度不宜过高,以避免硅橡胶发生降解。
3.合理选择添加剂:为了改善混炼硅橡胶的性能,可以加入适量的添加剂,如硫化剂、补强剂、耐磨剂等。
4.控制混炼时间:混炼时间的长短会影响硅橡胶的结构和性能。
通常情况下,混炼时间越长,硅橡胶的强度和耐磨性越好,但过长的混炼时间会导致硅橡胶变硬。
三、混炼硅橡胶的应用领域混炼硅橡胶由于其独特的性能,被广泛应用于以下几个领域:1.航空航天:混炼硅橡胶可用于制作航空航天器的密封件、油封等部件,其优异的耐高低温性能可保证航空航天器在极端环境下正常工作。
2.电子行业:混炼硅橡胶可用于制作电子元器件的密封件,如密封圈、O 型圈等,以保护电子元器件免受潮湿、氧化等环境因素的影响。
3.汽车行业:混炼硅橡胶可用于制作汽车的密封件、油封等部件,以保证汽车在各种工况下的正常运行。
4.医疗行业:混炼硅橡胶可用于制作医疗器件,如硅胶管、硅胶塞等,其良好的生物相容性可确保医疗器件的安全性。
四、结论混炼硅橡胶作为一种高性能的弹性材料,具有优异的耐高低温、耐氧化、耐老化和电绝缘等性能,被广泛应用于航空航天、电子、汽车、医疗等领域。
硅橡胶混炼胶生产流程硅橡胶是一种用途广泛的橡胶制品,其具有耐高温、耐低温、耐老化、耐臭氧等优点,因此在航空航天、汽车工业、电子电气领域广泛应用。
硅橡胶的生产过程需要经过混炼胶工艺,下面将为大家介绍硅橡胶混炼胶的生产流程。
一、原料配方硅橡胶的配方根据生产需要确定,一般包括硅橡胶基料、填料、助剂、硫化剂等。
硅橡胶基料是生产硅橡胶制品的主要原料,填料用于改善硅橡胶的性能,助剂用于改善硅橡胶的加工性能,硫化剂用于硅橡胶的固化过程。
各种原料的比例和质量严格把控,以确保生产出的硅橡胶符合特定的技术指标。
二、橡胶预处理硅橡胶的生产过程通常需要进行橡胶预处理,以便提高硅橡胶的加工性能和均匀性。
橡胶预处理的主要工艺包括橡胶粗破、橡胶精破、橡胶粉碎、橡胶混料等。
通过橡胶预处理,可以有效提高硅橡胶的塑化性能和加工性能,有利于后续混炼工艺的进行。
三、混炼胶工艺1. 混炼胶机混炼胶是硅橡胶生产的关键环节,混炼胶的好坏直接影响硅橡胶制品的质量和性能。
混炼胶通常采用混炼机进行,混炼机是一种用于将橡胶原料混合、塑化、均匀分散的设备。
混炼机主要由料斗、滚筒、传动装置、加热冷却系统等部分组成,根据生产需要可以选择开式混炼机、密炼机等不同类型的混炼机。
2. 混炼工艺参数混炼胶的工艺参数包括混炼温度、混炼时间、混炼压力、滚筒转速等。
在混炼过程中,需要根据硅橡胶的具体特性和生产要求确定合适的混炼工艺参数,以确保将原料充分混合、塑化,达到均匀分散的目的。
一般来说,较高的混炼温度和较长的混炼时间有利于提高硅橡胶的塑化性能和加工性能。
3. 混炼过程控制在混炼过程中需要对混炼温度、混炼时间、滚筒转速等参数进行监控和调整,以确保混炼过程的稳定性和可控性。
同时,需要定期对混炼机的各项设备进行维护和保养,确保混炼机的正常运转。
四、混炼胶检验混炼胶生产完成后需要进行检验,以确保混炼胶达到预期的技术指标。
混炼胶的检验包括外观检查、拉伸性能测试、硫化性能测试、硅橡胶混炼胶成分分析等。
混炼硅胶配方混炼硅胶是一种高分子材料,由于其优异的物理性质和化学稳定性,广泛应用于各种工业领域,如电子、航空、医疗、建筑等。
在混炼硅胶的制备过程中,配方的选择和配比是非常关键的,下面我们来谈一下混炼硅胶的配方。
一、硅胶的分类硅胶按照成型方式可分为液态硅胶和固态硅胶两种。
液态硅胶是由聚硅氧烷链构成的高分子材料,具有低粘度、流动性好、成型精度高等特点,主要用于模具制备、电子组件封装等领域。
固态硅胶是由硅氧烷和硅氧烷交联而成的高分子材料,具有高强度、耐高温、耐腐蚀等特点,主要用于建筑防水、电缆绝缘、汽车零部件等领域。
二、混炼硅胶的配方混炼硅胶的配方主要包括硅胶、交联剂、填料、增塑剂等组分。
其中硅胶的品种和质量是影响混炼硅胶性能的关键因素,交联剂、填料和增塑剂的种类和用量也会对混炼硅胶的物理性质和化学稳定性产生影响。
1.硅胶硅胶可以选择固态硅胶或液态硅胶,固态硅胶的硬度和强度较高,适用于要求硬度和强度高的场合;液态硅胶的流动性好,能够填充小孔和凸起,适用于模具制备等领域。
硅胶的品种和质量会直接影响混炼硅胶的物理性质和化学稳定性,因此在选择硅胶时应根据具体的应用场合和要求进行选择。
2.交联剂交联剂是在硅胶中引起交联反应的物质,能够使硅胶形成三维网络结构,从而增加硅胶的强度和硬度。
常用的交联剂有过氧化物、亚硝酸钠、硫醇等,具体选择应根据硅胶的种类和要求进行。
3.填料填料能够增加混炼硅胶的硬度、强度和耐磨性,同时还能够减少硅胶的成本。
常用的填料有二氧化硅、碳黑、钙碳酸等,具体选择应根据硅胶的种类和要求进行。
4.增塑剂增塑剂能够增加混炼硅胶的柔软性和延展性,同时还能够减少硅胶的成本。
常用的增塑剂有硅油、矿物油、聚酯树脂等,具体选择应根据硅胶的种类和要求进行。
三、混炼硅胶的制备混炼硅胶的制备过程主要包括混合、加热、混炼、冷却、剪切等步骤。
具体步骤如下:1.将硅胶、交联剂、填料、增塑剂等组分按照一定的比例混合均匀。
混炼硅橡胶的配合技术(五)黄文润(中蓝晨光化工研究院,成都610041) 摘要:介绍了合成绝缘子用混炼硅橡胶的配制,着重介绍了氢氧化铝的粒径、用量、表面处理剂种类以及原硼酸、碳酸锌对混炼硅橡胶耐漏电起痕性的影响。
关键词:混炼硅橡胶,绝缘子,原硼酸,碳酸锌,氢氧化铝中图分类号:TQ333193 文献标识码:A文章编号:1009-4369(2006)05-0268-05收稿日期:2005-10-11。
314 合成绝缘子用混炼硅橡胶的配制合成绝缘子由玻纤复合材料芯棒和硅橡胶伞裙构成,具有质量轻、安全可靠、抗无线电干扰、耐污性好、安装费用低等优点,适用于高压、超高压输变电工程,自20世纪60年代后期以来,作为瓷与玻璃绝缘子的有效替代物已得到普遍应用[29-30]。
硅橡胶伞裙在合成绝缘子芯棒的外面起承受高电场及保护芯棒的作用;因此,对硅橡胶的性能要求是具有电绝缘性、耐漏电起痕、耐电弧、耐候、阻燃、耐低温及实用的物理机械性能。
其中,耐漏电起痕性和电蚀损性是最重要的性能指标,通常都是按IEC -587和ASTM D 2303测定,我国相应的标准为G B/T 6553—1986。
漏电起痕是绝缘材料表面在有电位差的部位形成炭化导电通路而使材料受到破坏的一种现象。
材料耐漏电起痕性的优劣主要取决于材料的结构与添加剂的种类。
硅橡胶的分子主链由Si —O 键构成,Si —O 键的键能高达450kJ /mol ;因而耐热性好,即使在高温下也只产生不导电的SiO 2残渣,难以形成导电通路,所以具有很好的耐漏电起痕性。
与其它耐漏电起痕材料一样,添加氢氧化铝粉末可使硅橡胶的升压法耐漏电起痕等级(SMAX )达到最高级610kV [31-40]。
例如:在捏合机(Banbury 搅拌)中,加入40份粘度(25℃,下同)(20~30)×106mPa ・s 的甲基乙烯基硅橡胶生胶[(CH 3)2SiO 链节摩尔分数99177%、(CH 3)(CH 2CH )SiO 链节摩尔分数0123%],60份粘度(30~120)×106mPa ・s 的甲基乙烯基硅橡胶生胶[(CH 3)2SiO 链节摩尔分数99102%、(CH 3)(CH 2CH )SiO 键节摩尔分数0108%],2份粘度30mPa ・s 的α,ω-二羟基聚二甲基硅氧烷,015份乙烯基三乙氧基硅烷(V TES ),35份经二甲基环硅氧烷处理、比表面积200m 2/g 的气相法白炭黑,120份平均粒径1μm 的氢氧化铝(A TH )及35份平均粒径10μm 的粉碎石英粉,室温下混炼均一;再加入013份硬脂酸铝(随意成分)、0188份炭黑质量分数为50%的硅橡胶生胶黑色母胶、1125份2,5-二甲基-2,5-二(叔丁基过氧)乙烷(简称双二五),在双辊炼胶机上混合均一,在177℃×15min 条件下热压成形。
仅供个人参考硅橡胶混炼胶的加工工艺——linjing2011/3/16热硫化硅橡胶是有机硅产品中产量大,应用十分广泛的一类产品。
硅橡胶具有优良的耐高低温性能,可在-60~250℃范围内长期使用,并且还有优良的电气绝缘性能,能耐臭氧、耐气候老化,憎水、防潮,并有良好的生理惰性。
在热硫化硅橡胶生胶中加入补强填料、硫化剂(或先不加)及其它助剂,经混炼即成混炼胶,可用模压、挤出等一般橡胶加工方法加工成各种硅橡胶制品。
混炼硅橡胶一般可在通用型橡胶开炼机上配制,大规模生产则在捏合机或密闭式混炼设备中进行。
以下是基本配合工艺:0.15%;0.03%~10000 乙烯基~硅橡胶生胶:聚合度5000填料:气相法白炭黑、沉淀法白炭黑、硅藻土、石英粉等; )硅氧烷;浸润剂(结构化控制剂):末端反应性基团的(聚混炼设备:密闭混炼机、双辊机、捏合机等; 2h;℃下1~热处理工艺:150~180 250 目不锈钢网。
过滤网:100~【生胶制备混炼胶】混炼硅橡胶生胶→白炭黑+结构控制剂+加工助剂→倒胶、(开炼机则薄通至混匀)→热处理→过滤出胶次)10【硅橡胶成型】混炼胶返炼+交联剂等→薄通(8~→挤出或压片、硫化成型→二次硫化→成品各工艺详细说明:1、混炼:当采用开炼机混炼时,最好在开炼机辊筒上方装备防尘或抽风装置,以减少白炭黑的飞扬。
在混炼过程中不得有其他杂质或胶粒混入,温度应控制在40℃以下,开足冷却水。
开炼机混炼吃粉较慢,每批胶料的混炼时间约在20~40min之间。
采用密炼机混炼,不但可以提高生产效率、降低劳动强度,而且还能够减少白炭黑的飞扬和改善操作环境。
密炼机混炼的操作顺序基本与开炼机相似,但对间隔时间的要求并不严格。
每批胶料的混炼时间约为8~18min,密炼机的填充系数应控制在0.7~0.75的范围较为适宜。
排胶温度与填料种类有关,通常应控制在50℃~70℃的范围。
2、热处理:当采用未经表面改性的气相法白炭黑作为补强剂时,胶料中必须加入结构控制剂。
混炼硅橡胶的配合技术_⼆_混炼硅橡胶的配合技术(⼆)黄⽂润(中蓝晨光化⼯研究院,成都610041)摘要:介绍了混炼硅橡胶的硫化成形⽅法(模压成形、传递模压成形、注射成形、挤出成形),通⽤型混炼硅橡胶(⾼、低硬度混炼硅橡胶)及按键⽤混炼硅橡胶(低渗出按键⽤硅橡胶、耐疲劳按键⽤混炼硅橡胶)的配制。
关键词:硫化成形,通⽤型,混炼硅橡胶,按键中图分类号:TQ333193 ⽂献标识码:A⽂章编号:1009-4369(2006)02-0086-07收稿⽇期:2005-10-11。
212 混炼硅橡胶的硫化成形混炼硅橡胶的各种硫化成形⽅法见图5。
混炼硅橡胶硫化成形前需进⾏返炼。
这是因为混炼硅橡胶中的填料和⽣胶在存放过程中会发⽣作⽤,使混炼硅橡胶的塑性增⼤。
返炼通常在开放式双辊炼胶机上进⾏。
返炼时辊筒要冷却,辊速⽐可控制在112/1~114/1,使经过返炼的混炼硅橡胶在辊筒表⾯平滑并连续成⽚。
为此需要不断调整辊筒的间矩,返复薄通;并在充分冷却下混⼊硫化剂及添加剂,混炼均匀后从炼胶机上取出坯料。
图5 混炼硅橡胶常⽤的硫化成形⽅法21211 模压成形模压成形法是橡胶制品⽣产中沿⽤较久的定形和硫化同时完成的⼀种⽅法。
即将坯料放⼊模腔中,准确合模,置于平板压⼒机上下平板之间,以⼀定条件续压、加热;完成硫化后启模、修边,再经⼆次硫化即得制品。
操作中必须注意压⼒、合模速度、温度3个因素。
压⼒应根据混炼硅橡胶的塑性、模具的结构,参照制品的投影⾯积设⽴,⼀般为3~10MPa ;合模速度应控制在使模腔内的混炼硅橡胶能均⼀充填;温度根据所⽤硫化剂的分解温度设定。
常⽤硫化剂的模压成形⼯艺及分解温度见表6。
DCP 及DBPMH 属分解温度较⾼的硫化剂,适合于制备厚壁制品。
硅橡胶的成形收缩率为2%~4%,其线膨胀系数约为铁的17倍;加上⼆次硫化时挥发分(硫化副产物及低分⼦硅氧烷等)的影响,使混炼硅橡胶的收缩率较⼤。
因此,在模具设计时应予以充分考虑。
