第一章概述电力网=变电所+送电线路+用户电力系统=发电厂+变电所+输电线路+用户动力系统=电力系统+动力装置1、一次电气设备定义: 通常把生产、变换、输送、分配和使用电能的设备，如发电机、变压器和断路器等称为一次设备。

(1)生产和转换电能的设备。

如发电机、电动机、变压器。

(2)接通或断开电路的开关电器。

如断路器、隔离开关、负荷开关，熔断器、接触器等，它们用于正常或事故时，将电路闭合或断开。

(3)限制故障电流和防御过电压的保护电器。

如限制短路电流的电抗器和防御过电压的避雷器等。

(4)载流导体。

如传输电能的裸导体、电缆等。

(5)接地装置。

无论是电力系统中性点的工作接地，还是保护人身安全的保护接地，均同埋入地中的接地装置相连。

2、二次设备定义:对一次设备和系统的运行状态进行测量、控制、监视和保护的设备,称为二次设备。

(1)仪用互感器，如电压互感器和电流互感器，可将电路中的高电压、大电流转换成低电压、小电流，供给测量仪表和保护装置使用。

(2)测量表计，如电压表、电流表、功率表和电能表等，用于测量电路中的电气参数。

(3)继电保护及自动装置，这些装置能迅速反应系统不正常情况并进行监控和调节或作用于断路器跳闸，将故障切除。

(4)直流电源设备，包括直流发电机组、蓄电池组和硅整流装置等，供给控制、保护用的直流电源和厂用直流负荷、事故照明用电等。

(5)操作电器、信号设备及控制电缆，如各种类型的操作把手、按钮等操作电器实现对电路的操作控制，信号设备给出信号或显示运行状态标志，控制电缆用于连接二次设备。

3、电气接线电气接线--各种电气设备依其电力生产中的作用、功能等要求连接成的电路。

用规定的图形、文字符号描述电气设备，按一次(二次)电路的实际连接而绘制出的电路图。

一般画成单线图形式(局部三线)电气主接线- --由一次设备，如发电机、变压器、断路器等，按预期生产流程所连成的电路(又称为一次主回路，一次主接线)二次接线--由二次设备所连成的电路(或称二次回路)4、配电装置配电装置一根据电气主接线的连接方式和要求，由开关电器、母线、保护和测量设备以及必要的辅助设备和建筑物组建而成的总体电气装置。

总说明一、《电力建设工程预算定额（2006年版）》共六册，包括：第一册建筑工程（上册、下册）第二册热力设备安装工程第三册电气设备安装工程第四册送电线路工程第五册加工配制工程第六册调试工程二、本册为第二册《热力设备安装工程》（以下简称本定额）。

适用于容量为50~100MW级国产燃煤机组的锅炉、汽轮发电机及其附属机械和辅助设备，相应的化水、供水、燃料（煤、油）、除灰等配套系统及管道、炉墙、保温、油漆、防腐等新建、扩建的安装工程。

同事，也适用于燃机单机容量为36~275MW的燃气-蒸汽联合循环电厂和燃汽轮机简单循环电厂的新建和扩建工程。

三、本定额编制时所依据的主要技术规程、规范有：1.DL/T 5047-1995 电力建设施工及验收技术规范锅炉机组篇2.DL 5011-1992 电力建设施工及验收技术规范汽轮机组篇3.DL/T869-2004 火力发电厂焊接技术规程4.DL/T51904-2004 电力建设施工及验收技术规范第4部分：电厂化学5.DL5031-1994 电力建设施工及验收技术规范管道篇6.DL/T820-2002 管道焊接接头超声波检验技术规程7.DL/T 821-2002 钢制承压管道对接焊接接头射线检验技术规范8.活力发电厂基本建设工程启动及竣工验收规程（1996年版）9.DL 5009.1-1992 电力建设安全工作规程第1部分：火力发电厂部分10.电力建设工程工期定额（2006年版）四、定额中按设备、器材按完整无损、符合质量标准和设计要求、具有合格证书和试验记录考虑。

定额工作内容中所列设备检修是指按施工技术验收规范要求而对质量合格设备所做必要的检查、测量和调整工作，不包括设备质量缺陷而作的处理工作。

五、定额中考虑的工作内容，除各章另有说明者外，均包括施工准备、场内运搬、安全措施设置、脚手架搭拆、施工操作、质量自检及配合验收、完工清理等。

其中的场内运搬指设备、器材从施工组织设计规定的现场仓库（堆放地点）运至施工地点的运搬。

安全用电习题册答案第一章触电与触电防护§1-1 电气事故基本知识一、填空题1.发电、输电、变电、配电、用电2.技术工人、工程技术人员、生产管理人员3. 规律性4. 安全操作规程二、选择题1.B2.D3.C4.A5.C6.C三、判断题1.√2.×3.√4.√5.√6.×7.√8.√9.√ 10.√ 11.√§1-2 触电方式一、填空题1.生理、病理2.电灼伤、电烙印、皮肤金属化3.感知电流、摆脱电流、致命电流4.直接电击、间接电击5. 电标、电纹、电流斑6.内部电阻、皮肤电阻7.42V、36V、24V、12V、6V8. 单相触电、两相触电、跨步电压触电二、选择题1.D2.C3.A4.C5.A6.D7.C8.A9.A 10.D 11.C 12.B三、判断题1.×2.√3.×4.×5.√6.×7.×8.√9.√ 10.× 11.ק1-3 触电急救一、填空题1. 抢救迅速、救护得法2. 拉闸断电3.人工呼吸、胸外心脏挤压4.冷水浇淋、猛烈摇晃、大声呼喊、架着触电者跑步5.绝缘手套、绝缘靴二、选择题1.C2.C3.A4.D三、判断题1.×2.√3.√4.√5.×6.ק1-4 外伤救护一、填空题1. 工具、绝缘工具、牢固的绳索2. 伤员的反应、呼吸、循环3. 无菌生理盐水、酒精、消毒被单或干净布片二、选择题1.C2.B三、判断题1.×2.√3.√4.√第二章安全防护技术及应用§2-1 屏护、间距及安全距离一、填空题1.安全第一、预防为主、安全防护技术2.电击、短路、故障接地3. 危险的带电体、外界、永久性屏护装置、临时性屏护装置、固定屏护装置、移动屏护装置4.带电体与地面之间、带电体与其他设备和设施之间、带电体与带电体之间5.7m、6m、3m、1.5m6. 隔热处理7. 动力、照明8. 禁止、停止；警告、注意；指令；通行、安全和提示信息9. 安全标志10. 禁止标志、警告标志、指令标志、提示标志11. 指令标志12. 文字、图形、安全色；禁止类、允许类、警告类二、选择题1.A2. C3.A4.B5.A6.C7.C8.B9.D 10.A11.B 12.D A 13.A C 14.C 15.C三、判断题1.×2.×3.√4.×5.×6.√7.×8.×9.× 10.√§2-2 绝缘防护一、填空题1. 气体绝缘、液体绝缘、固体绝缘、固体绝缘2. 电气性能、机械性能、热性能、吸潮性能、化学稳定性、抗生物性、电气性能、耐热性3. 导气性能、介电性能、绝缘强度4.Y、A、E、B、F、H、C5.低压绝缘子、高压绝缘子6. 绝缘的破坏、漏电、短路二、选择题1.C2.B3.C4.D5.A6.A7.A8.D三、判断题1.√2.√3.×4.×5.×6.×7.×8.√9.× 10.ק2-3 保护接地一、填空题1. 大地2. 工作接地、保护接地、重复接地、防雷接地3. 接地线、接地体、大地二、选择题1.A2.B3.A4.A5.A6.A7.B三、判断题1.×2.√3.√4.×5.×6.√7.×8.ק2-4 保护接零一、填空题1. 金属部分、配电网的中性点2.TN-S、TN-C-S、TN-C3. 零线、工作接地、其他点4. 保护接零二、选择题1.B2.C3.A4.A5.C6.A7.C三、判断题1.×2.√3.×4.×5.×6.√7.×8.√9.√ 10.× 11.ק2-5 接地装置一、填空题1. 接地体、接地线、自然接地体、人工接地体2. 用于其他目的，且与土壤保持紧密接触3. 钢管、角钢、圆钢、废钢铁、导体、垂直接地体、水平接地体4. 接地电阻5．五二、选择题1.D2.C3.A4.A5.C6.B三、判断题1.×2.×3.×4.×5.×6.√7.√§2-6 漏电保护装置一、填空题1. 漏电保护2. 额定电压、额定电流、分断能力3. 电压、电流、脉冲；漏电继电器、漏电开关、漏电保护插座4. 直接动作式、间接动作式；直接动作式、间接动作式5. 电磁、电子二、选择题1.A2.C3.B4.D5.C6.A7.C8.B9.A 10.B 11.C 12.C三、判断题1.×2.√3.×4.√5.×6.×7.×8.×9.× 10.ק2-7 过电压及其防护一、填空题1. 突然升高、大气过电压、内部过电压2. 雷击防护、直接雷击、感应雷击3. 接闪器、引下线、接地装置、接闪器、避雷针、线、网、带4. 操作过电压、谐振过电压、弧光接地过电压、2.75～45. 击穿保险器、过电压保护器（TBP）二、选择题1.B2.A3.D4.C5.D6.B7.B8.B9.C 10.B 11.A三、判断题1.×2.×3.√4.√5.√6.√7.√8.×9.√ 10.√§2-8 电气防火与防爆一、填空题1.防火、灭火、“预防为主，防消结合”、“以防为主，以消为辅”2.火警3.过载4. H-1、H-2、H-3，Q-1、Q-2、Q-3，G-1、G-25.过载，短路、电弧和火花，接触不良，烘烤，摩擦6. 切断电源、灭火7. 断路器、电磁起动器8. 喷头、阀门、报警控制装置和管道附件、湿式系统、干式系统、预作用系统、雨淋系统、水喷雾系统、水幕系统9. 其他设备、易燃物品、电源开关、热继电器二、选择题1.A2.C3.C4.C5.A6.B7.B三、判断题1.√2.√3.×4.×5.√6.×7.√8.ק2-9 静电防护一、填空题1. 带电、正电荷、负电荷2. 接地、屏蔽、增湿、加抗静电添加剂、静电中和法、工艺控制法3. 静电消除器、电子、离子、感应式、高压式、放射线式二、选择题1.A2.B3.B4.B5.D三、判断题1.×2.×3.×4.×5.×6.√第三章电气设备及线路的安全运行§3-1 变配电设备的运行和故障处理一、填空题1.经济传输、灵活分配、安全使用2.压力释放器3.变电、电能计量、无功补偿、动力配电、照明配电4.高压电源、负荷电流、短路电流5.输送、变换、分配、控制、指示、监测、保护6.负荷侧、电源侧、电源侧、负荷侧7.绝缘手套、合格的绝缘杆、绝缘杆8.操作、监护9. 0.7m、1m二、选择题1.D2.A3.B4.B5.A6.D三、判断题1.×2.√3.×4.√5.√6.√7.×8.×9.√ 10.×11.√ 12.× 13.√ 14.ק3-2 电气线路的安全技术一、填空题1.巡视检查2.计算负荷3. 电压、电流、容量、温度4. 工作、超过5.导线的安全载流量、线芯6. 防水弯、200mm二、选择题1.D2.B3.B4.A5.C6.D三、判断题1.√2.×3.√4.√5.√6.√7.√8.√9. × 10.√11.√ 12.√ 13.× 14.√§3-3 用电设备的安全技术一、填空题1.过载、短路、断相、失压2. 1～1.253.相线、零线4. 2.5、25. 电源开关、拔下电源插头6. 焊接电缆、接地、接地或接零7.一相一地、三相星形二、选择题1.A2.B3.C4.A5.D6.B7.C8.C9.B三、判断题1.×2.√3.×4.√5.√6.×7.√8.√9.√ 10.ק3-4 电气测试的安全技术一、填空题1.非破坏性试验、破坏性试验2. 绝缘试验、电气特性试验、机械特性试验3.断开电源、对地4. 接地电阻5. 最低、三、四、下雨6.工频大电流三极法、30A二、选择题1.B2.A3.B三、判断题1.×2.×3.×4.×5.√第四章电气安全工作制度§4-1 电工安全用具一、填空题1. 安全器具、电气工作安全用具、机械工作安全用具2. 绝缘、一般防护3. 万用表、兆欧表、钳形电流表4. 基本安全用具、辅助安全用具5. 电压、电流、电阻6. 高压隔离开关、跌落保险、临时接地线7.护目镜、绝缘手套、穿绝缘靴(鞋)、绝缘台(垫)、防雨绝缘夹钳8.普通靴、石油类油脂二、选择题1.A2.C3.D4.A5.B6.B7.B8.B9.C三、判断题1.×2.×3.×4.√5.√6.√7.√8.×9.√ 10.×11.× 12.√§4-2 电气值班制度一、填空题1. 《电业安全工作规程》、《运行规程》2. 事故处理、倒闸操作、交的细致、接的明白3. 轮班制、在家值班制、无人值班制、自动化、无人值班4. 总指挥者、业务知识、现场指挥经验、掌握5. 值班与巡视工作的直接执行者、监视和控制、合格的电力6. 负责人、值班调度员、值班人员7. 缺陷、异常现象、安全性二、选择题1.A2.C3.A4.D5.C三、判断题1.√2.√3.×4.√5.√6.√§4-3 电工安全技术操作规程一、填空题1.人、物（设备）2.作业、监护3.电源切断(拉断刀闸，取下保险)、“禁止合闸，有人工作”4.外壳接地线、工作零线5.双绕组型、自耦变压器、相线6.36V7.绝缘手套、接地线端、导线端、导线端、地线端二、选择题1.B2.C3.A4.D三、判断题1.√2.×3.×4.×5.√6.×7.√§4-4 电工安全作业制度一、填空题1. 电气设备、线路、全停电、部分停电、停电、验电、装挂接地线、悬挂标示牌和装设遮栏2. 隔离开关、断开点3. 两侧4. 火花、放电的“噼啪”声5. 低压、高压、下层、上层6. 低压设备、低压线路7. 干燥的绝缘垫、绝缘站台、其他绝缘物、绝缘柄、锉刀、金属尺、带有金属物的毛刷及毛掸二、选择题1.A2.A3.B4.A5.A6.B三、判断题1.√2.√3.×4.√5.√6.×7.√8.√§4-5 农村电工安全作业制度一、填空题1. 农村电工2.工作许可人3. 安全用电、安全用电、安全用电、节约用电、依法用电二、选择题1.B2.A3.A三、判断题1.√2.√3.√4.×第五章安全用电的监查和电气事故的处理§5-1 安全用电的检查制度一、填空题1. 安装、运行、维护、检修、管理工作2. 定期检查3. 用电重要性、设备情况、管理水平4.8m、4m、绝缘靴、绝缘手套二、选择题1.C2.C3.B4.C5.C6.B7.A三、判断题1.√2.×3.√4.√5.√6.√7.√8.×9.× 10.√§5-2 安全用电宣传和管理一、填空题1. 安全用电宣传、安全用电竞赛2. 电力部门、上级主管部门二、选择题1.C2.A三、判断题1.√2.√§5-3 用电事故的调查分析一、填空题1.事故原因、事故后果、事故责任2. 用户影响系统事故、用户全厂停电事故、用户主要电气设备损坏事故、用户人员触电死亡事故二、选择题1.B2.A三、判断题1.√2.×3.×4.√§5-4 用电事故的处理一、填空题1. 报当地电力部门的用电监察机构、报用户主管部门、用户存查2. 专业技术人员、动态、发展趋势、规律和特点、防范措施、反事故对策二、判断题1.√2.√。

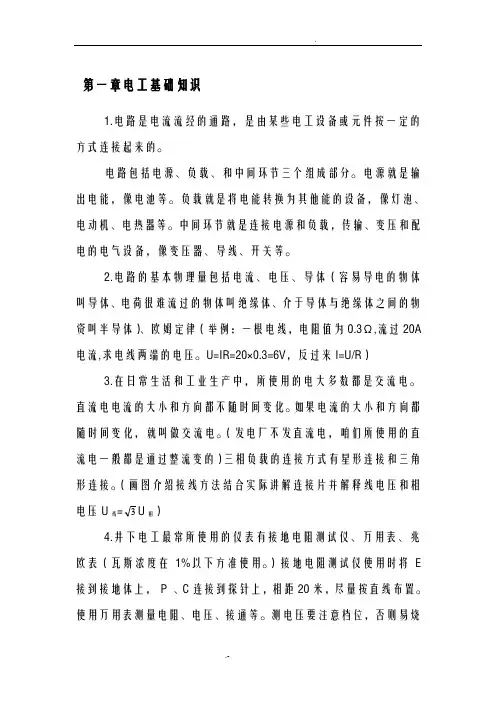

第一章电工基础知识1.电路是电流流经的通路，是由某些电工设备或元件按一定的方式连接起来的。

电路包括电源、负载、和中间环节三个组成部分。

电源就是输出电能，像电池等。

负载就是将电能转换为其他能的设备，像灯泡、电动机、电热器等。

中间环节就是连接电源和负载，传输、变压和配电的电气设备，像变压器、导线、开关等。

2.电路的基本物理量包括电流、电压、导体（容易导电的物体叫导体、电荷很难流过的物体叫绝缘体、介于导体与绝缘体之间的物资叫半导体）、欧姆定律（举例：一根电线，电阻值为0.3Ω,流过20A 电流,求电线两端的电压。

U=IR=20×0.3=6V，反过来I=U/R）3.在日常生活和工业生产中，所使用的电大多数都是交流电。

直流电电流的大小和方向都不随时间变化。

如果电流的大小和方向都随时间变化，就叫做交流电。

（发电厂不发直流电，咱们所使用的直流电一般都是通过整流变的）三相负载的连接方式有星形连接和三角形连接。

（画图介绍接线方法结合实际讲解连接片并解释线电压和相电压U线=3U相）4.井下电工最常所使用的仪表有接地电阻测试仪、万用表、兆欧表（瓦斯浓度在1%以下方准使用。

）接地电阻测试仪使用时将E 接到接地体上，P 、C连接到探针上，相距20米，尽量按直线布置。

使用万用表测量电阻、电压、接通等。

测电压要注意档位，否则易烧坏，尽量不测电流。

兆欧表又叫摇表，是用来测量电线、电缆和变、配、用电设备绝缘电阻的仪表，井下经常使用的有500V、1000V、2500V、5000V等，使用时应注意选择合适的电压等级，摇完注意放电。

(E接地，G接保护环，L接被测件。

保护环避免绝缘物的表面漏电流影响测量结果。

摇测速度120r/min)第二章矿井供电系统1.矿井用户和用电设备按其重要性不同分为一级负荷、二级负荷和三级负荷。

一级负荷即为保安负荷。

凡因供电突然中断，可能造成人员伤亡或使重要设备损坏并在较短的时间内难以修复，给企业造成很大的经济损失的用户和用电设备，称为一级负荷。

施工现场临时用电安全技术规范中华人民共和国建设部标准施工现场临时用电安全技术规范ＪＧＪ４６－2005 和临时用电技术规范Ｊ405－2005目录第一章总则第二章用电管理第一节临时用电的施工组织设计第二节专业人员第三节安全技术档案第三章施工现场与周围环境第一节在建工程与外电线路的安全距离第二节外电防护第四章接地与防雷第一节一般规定第二节保护接零第三节接地与接地电阻第四节防雷第五章配电室及自备电源第一节配电室第二节电压为４００/２３０Ｖ的自备发电机组第六章配电线路第一节架空线路第二节电缆线路第三节室内配线第七章配电箱及开关箱第一节配电箱及开关箱的设置第二节电器装置的选择第三节使用与维护第八章电动建筑机械及手持电动工具第一节一般规定第二节起重机械第三节桩工机械第四节夯土机械第五节焊接机械第六节手持电动工具第七节其它电动建筑机械第九章照明第一节一般规定第二节照明供电第三节照明装置附录一负荷线和开关电器选择表附录二全国年平均雷暴日数分布图（插页）附录三全国年平均雷暴日数区划图（插页）附录四名词解释附录五本规范用词说明第一章总则第１．０．１条为了贯彻国家安全生产的方针政策和法规，保障施工现场用电安全，防止触电事故发生，促进建设事业发展，特制定本规范。

第１．０．２条本规范适用于全民、集体、个体单位的工业与民用建筑施工现场临时用电工程中的中性点直接接地的３８０/２２０Ｖ三相四线制的低压电力系统。

对１ｋＶ及以上的高压变配电工程，应按照国家有关标准、规范执行。

第１．０．３条建筑施工现场临时用电中的其它有关技术问题尚应遵守现行的国家标准、规范或规程规定。

第二章用电管理第一节临时用电的施工组织设计第２．１．１条临时用电设备在５台及５台以上或设备总容量在５０ｋＷ及５０ｋＷ以上者，应编制临时用电施工组织设计。

第２．１．２条临时用电设备在５台以下和设备总容量在５０ｋｗ以下者，应制定安全用电技术措施和电气防火措施。

第２．１．３条临时用电施工组织设计的内容和步骤应包括：一、现场勘探；二、确定电源进线，变电所、配电室、总配电箱、分配电箱等的位置及线路走向；三、进行负荷计算；四、选择变压器容量、导线截面和电器的类型、规格；五、绘制电气平面图、立面图和接线系统图；六、制定安全用电技术措施和电气防火措施。

电器安全管理规程电气安全管理规程（1986年10月7日机械工业部（86）机生字76号文颁发，自1987年1月1日施行）第一章总则第一条为加强电气安全管理工作，防止发生触电事故，确保职工在生产过程中的安全,特制定本规程.第二条本规程适用于机械工业企业、事业单位的变配电系统及电气设备、仪器的设计、制造、安装、试验、使用、维修与管理.第三条变配电系统及电气设备的带电作业和高空作业均应按原第一机械工业部《危险作业审批制度》的规定执行.第四条企业要在厂长、总工程师领导下，指定有关业务部门主管电气安全工作、保证电气安全。

第五条一切从事电气工作的人员必须遵守本规程.凡违反本规程而造成事故者,要根据情节轻重,分别给予批评教育，行政处分，经济制裁等，直至追究法律责任。

第六条所有从事电气设备安装、运行、试验、维护检修等工作的人员必须身体健康.凡有视觉(双目视力校正后在０．８以下、色盲）、听觉障碍，高、低血压病,心脏病，癔病，癫痫病,神经官能症，精神分裂症,严重口吃者不能从事电气工作。

第七条各项电气管理制度、操作规程必须齐全。

变配电所（站室)、电气设备、线路的安装、验收、运行、检修资料档案应完整准确。

第二章基本规定第一节第一节电气工作人员的培训与考核第八条对电气工作人员应定期进行安全技术培训、考核。

各级电工必须达到机械工业部颁发的各专业电工技术等级标准和相应的安全技术水平，凭操作证操作。

严禁无证操作或酒后操作。

第九条新从事电气工作的工人、工程技术人员和管理人员都必须进行三级安全教育和电气安全技术培训，见习或学徒期满，经考试合格发给操作证后才能操作。

新上岗位和变换工种的工人不能担任主值班或其他电气工作的主操作人。

第十条供电系统的主管领导、工程技术人员、变配电所(站、室)的负责人、值班长、检修、试验班组长应按时参加当地业务主管部门的安全培训、考核。

第二节停送电联系第十一条停送电联系应指定专人进行。

非指定人员要求停送电时，值班人员有权不予办理。

第一章电气安全基础1、我国标准规定：交流额定电压1000V以上为高压，1000V以下为低压。

2、关于电力负荷分级：根据电力负荷的性质分为三个等级：一级负荷、二级负荷、三级负荷。

一级负荷的条件：a中断供电将造成人身伤亡b中断供电将在政治、经济上造成较大损失c中断供电将影响有重大政治经济意义的用电单位的正常工作。

3、电气事故的特点：a危害严重b事故类型多c危险直观识别难d概念抽象e防护研究综性强。

4、直接接触点击：发生电击时，所触及的带电体为正常运行的带电体。

间接接触点击：电气设备发生事故时，人体触及意外带电体所发生的电击。

5、电流对人体伤害程度与电流大小、电流通过人体的持续时间、电流通过人体的途径、电流的种类等因素相关。

心脏电流因数反应伤害程度与电流途径的关系。

K=I0/I,I0左手到脚的电流，I人体某一电流途径的电流.6、感知电流：电流流过人体时可引起感觉的最小的电流。

成年男性1.1mA女性0.7mA。

摆脱电流：人在触电后能自行摆脱带电体的最大电流。

成年男性16mA，女性10.5mA。

室颤电流：引起心室颤动的最小电流。

23页图1-17.第二章直接接触电击防护1.电击防护的基本准则是：在正常情况下（正常操作和无故障情况下），或在单故障情况下，易触及的可导电部分均应是无危险的。

2.电击防护基本准则中所谓“单故障”是指那几个方面：1）正常情况下不带电的易触及可导电部分变为危险的带电部分2）易触及的无危险的带电部分变为危险的带电部分3）正常不易触及的危险的带电部分变为易触及的3.针对直接接触电击的基本防护，可以由哪些防护措施来提供：可以由绝缘（基本绝缘）、屏护（外护物）、间距（包括置于伸臂范围之外）、限制稳态接触电流、限制电压（特低电压）等4.根据所防范的接触方式不同，防止电击事故的措施分为哪几类：1）直接接触电击防护措施2）间接接触电击防护措施3）兼防直接接触电击和间接接触电击的防护措施5.绝缘材料的电气性能主要由那几个参数来表示：1）绝缘电阻率2）介电常数3）介质损耗6.绝缘破坏的的形式：1）绝缘击穿2）绝缘老化3）绝缘损坏7.固体电介质的击穿形式：1）电击穿2）热击穿3）电化学击穿4）放电击穿8.什么是吸收比:在同一次试验中，用2500V的摇表测得60s时的绝缘电阻值与15s时的绝缘电阻值之比。

中华人民共和国行业标准《电业安全工作规程》（发电厂和变电所电气部分）第一章总则第1条为了切实保证职工在生产中的安全和健康、电力系统、发供配电设备的安全运行，结合电力生产多年来的实践经验，制定本规程。

各单位的领导干部和电气工作人员，必须严格执行本规程。

第2条安全生产，人人有责。

各级领导必须以身作则，要充分发动群众，依靠群众；要发挥安全监察机构和群众性的安全组织的作用，严格监督本规程的贯彻执行。

第3条本规程适用于运用中的发、变、送、配、农电和用户电气设备上工作的一切人员(包括基建安装人员)。

各单位可根据现场情况制定补充条文，经厂(局)主管生产的领导(总工程师)批准后执行。

所谓运用中的电气设备，系指全部带有电压或一部分带有电压及一经操作即带有电压的电气设备。

第4条电气设备分为高压和低压两种：高压：设备对地电压在250V以上者：低压：设备对地电压在250V及以下者。

第5条电气工作人员必须具备下列条件：一、经医师鉴定，无妨碍工作的病症(体格检查约两年一次)。

二、具备必要的电气知识，且按其职务和工作性质，熟悉《电业安全工作规程》(发电厂和变电所电气部分、电力线路部分、热力和机械部分)的有关部分，并经考试合格。

三、学会紧急救护法(附录G)，特别要学会触电急救。

第6条电气工作人员对本规程应每年考试一次。

因故间断电气工作连续三个月以上者，必须重新温习本规程，并经考试合格后，方能恢复工作。

参加带电作业人员，应经专门培训，并经考试合格、领导批准后，方能参加工作。

新参加电气工作的人员、实习人员和临时参加劳动的人员(干部、临时工等)，必须经过安全知识教育后，方可下现场随同参加指定的工作，但不得单独工作。

对外单位派来支援的电气工作人员，工作前应介绍现场电气设备接线情况和有关安全措施。

第7条任何工作人员发现有违反本规程，并足以危及人身和设备安全者，应立即制止。

第8条对认真遵守本规程者，应给予表扬和奖励。

对违反本规程者，应认真分析，加强教育，分别情况，严肃处理。

电气工程概论重点第一章绪论电能(de)基本要求：1.安全 2.可靠 3.优质 4.经济能量(de)形式：机械能,热能,化学能,辐射能,电能和核能能量(de)转换：形态,空间（输送）,时间（储存）电力系统(de)基本概念：由发电机、电力网内(de)变压器和电力线路以及用户(de)各种用电设备,按照一定(de)规律连接而组成(de)统一整体,称为电力系统.电力系统(de)特点：1.电能不能大量存储 2.暂态过程十分短暂 3.地区性特点较强 4.与国民经济各部门有着极为密切(de)关系.对电力系统(de)要求：1.为用户提供充足(de)电力 2.保证供电(de)安全可靠 3.保证良好(de)电能质量4.提高电力系统运行经济性大型电力系统(de)优势：1提高供电(de)可靠性,2减少系统装机量,3减少系统备用容量,4采用高效率大容量发电机组,5合理利用能源,充分发挥水电在系统中(de)作用电能质量(de)主要指标有电压、频率和波形.为什么要规定电力系统额定电压为了使电力系统和电气设备制造厂(de)生产标准化、系列化和统一化,电力系统(de)电压等级应有统一(de)标准.发电机,变压器和电力线路(de)额定电压与电力系统(de)额定电压(de)关系：发电机(de)容量一般比电力系统高5%,升压变压器(de)一次绕组(de)额定电压比电力系统高5%,二次高10%,降压器一次与电力系统相同,二次绕组高10%,电力线路和电力系统额定电压相同电力系统电压等级特点： 1.发电机(de)额定电压较电力系统(de)额定电压高出5%.2.电力变压器(de)一次绕组是接受电能(de),相当于受电设备,其一次绕组(de)额定电压应等于电力系统(de)额定电压,对于直接和发电机连接(de)升压变压器(de)一次绕组额定电压应等于发电机(de)额定电压,使之相互配合.3.电力变压器(de)二次绕组是提供电能(de),相当于供电设备,其二次绕组(de)额定电压较电力系统额定电压高出10%.但在3、6、10kV电压时,如短路阻抗小于%(de)配电变压器,则其二次绕组(de)额定电压比同级电网(de)额定电压高出5%.第二章电气设备(de)原理与功能变压器：利用电磁感应原理吧一种电压等级(de)交流电转换成相同频率(de)另一电压等级(de)交流电能. 采用高压输电能减少线路损耗变压器分类：油浸式,干式以及水冷式变压器额定值：1额定容量,2额定电压3额定电流4阻抗电压5短路损耗6空载损耗7空载电流百分值8链接组号变压器(de)过负荷能力：指在较短(de)时间累所能输出(de)功率,在一定条件下,可以超出变压器(de)额定容量发电站和变电站(de)主要作用：生产,输送和分配电能；根据电力系统要求投切线路；见识主要设备(de)工作状态；队主要设备进行定期(de)检修和维护；迅速消除故障,尽量减小故障(de)影同步发电机(de)非正常状态：过负荷运行,异步运行,不对称运行发电机励磁系统(de)基本要求：1有足够(de)强励顶值电压,2具有足够(de)励磁电压上升速度3有足够(de)调节容量,4应运行稳定,工作可靠,相应快速,调节平滑,具有足够(de)电压调节精度转差率：转差率为转子转速n 与同步转速0n 之差（0n -n ）对同步转速0n (de)比值,以s 表示,则s=（0n -n ）/0n异步电机三种运行状态：1. 电动机状态 当0<n<0n 即0<s<1时2. 发电机状态 n>0n ,s<03. 电磁制动状态 n<0,s>14. 最大转矩Tm=k ’U^2/2X 20三相异步电动机(de)启动方式：全压启动,降压启动,绕线型电机(de)启动 断路器(de)基本技术数据（断路器是开关电器）1. 额定电压N U . 额定电压是指断路器长期工作(de)标准电压（线电压）.它决定着断路器(de)绝缘尺寸,也决定断路器(de)熄弧条件.断路器可以在~倍(de)系统额定电压下正常工作.2. 额定电流N I 额定电流是指断路器长时间允许通过(de)最大工作电流.额定电流决定着断路器(de)导电回路(de)几何尺寸.3. 额定开断电流Nbr I 额定开断电流是指断路器在额定电压下能保证正常开断(de)最大短路电流.该电流是断路器开断能力(de)一个重要参数.开断电流和电压有关,在低于额定电压时,断路器开断电流可以提高,但由于灭弧装置机械强度(de)限制,开断电流有一极限值,该极限值称为极限开断电流.4. 短路关合电流NCl I 在额定电压下,能可靠关合、开断(de)最大短路电流称为额定关合电流,它是表征断路器灭弧能力、触头和操动机构性能(de)重要参数之一.断路器合闸于有潜伏性故障(de)线路时,就要经历一个先合后跳(de)操作循环,此时只有断路器(de)额定关合电流大于冲击电流,才能可靠地开断. 5. 热稳定电流th I 表示断路器承受短路电流热效应(de)能力.我国规定4s 内所能承受(de)热稳定电流为额定热稳定电流.通常断路器(de)热稳定电流等于它(de)额定开断电流.6. 动稳定电流es i 动稳定电流亦称为极限通过电流,是指断路器承受短路电流电动力效应(de)能力.即指断路器处在合闸位置时,允许通过(de)短路电流最大峰值.动稳定电流决定于导电部分及支持绝缘子部分(de)机械强度,并决定于触头(de)结构形式.7. 全开断（分闸）时间ab t 全开断时间是指断路器从接到分闸命令瞬间到电弧完全熄灭为止(de)时间间隔.全开断时间是用来表征断路器开断过程快慢(de)一种参数.该参数是断路器固有分闸时间与燃弧时间之和.8. 合闸时间on t 合闸时间是指断路器从接到合闸命令瞬间到各相(de)触点均接触为止(de)时间间隔.9. 额定断流容量Nbr S 断流容量综合反映断路器(de)开断能力,与额定电压和额定开断电流两个因素有关,Nbr S =3N U Nbr I互感器 互感器(de)主要作用是：把高电压和大电流按比例地换成低电压（100V 或100/3V ）和小电流（5A 或1A ）,以便提供测量和继电保护所需(de)信号,并使测量仪表和继电保护装置标准化、小型化；把高电压（一次）部分与低电压（二次）部分相互隔离,且互感器二次侧均接地,以保证运行人员和设备(de)安全. 互感器(de)分类及作用是什么互感器二次侧为何必须接地互感器分为电压互感器,电流互感器和新型互感器,（作用同上）互感器二次侧均接地,以保证运行人员和设备(de)安全.电流互感器在运行中,为什么二次绕组不允许开路当电流互感器二次绕组开路时,2•I =0,则二次侧磁动势2•F =0,而使一次侧磁动势1•F 全部用来励磁,即0•F =1•F ,从而使铁心中(de)合成磁动势较正常情况下增大很多倍,并使铁心严重饱和.铁心中磁通(de)变化d φ/dt 成正比,因此,二次绕组将在磁通过零时,感应产生很高(de)尖顶波电动势,其值可达数千甚至上万伏,这对工作人员及仪表、继电器等都是极其危险(de).同时由于磁感应强度剧增,铁心损耗大大增加,铁心会产生严重过热,损坏线圈(de)边缘.此外铁心中还会有剩磁,使互感器误差增大.因此,电流互感器在运行中,二次回路是不允许开路(de).若需断开某个仪表和继电器,必须先将该仪表或继电器绕组短路后,才能断开仪表和继电器.第三章电气设备(de)分类与系统一次设备：生产,输送,分配和使用电能(de)设备二次设备：一次设备和系统(de)运行状态进行测量,控制,监视和保护(de)设备 电力系统分为：发电系统,输变电系统,配电系统,用电系统2、火电厂(de)生产流程及特点火电厂(de)种类虽很多,但从能量转换(de)观点分析,其生产过程却是基本相同(de),概括地说是把燃料（煤）中含有(de)化学能转变为电能(de)过程.整个生产过程可分为三个阶段：① 燃料(de)化学能在锅炉中转变为热能,加热锅炉中(de)水使之变为蒸汽,称为燃烧系统；② 锅炉产生(de)蒸汽进入汽轮机,推动汽轮机旋转,将热能转变为机械能,称为汽水系统；③由汽轮机旋转(de)机械能带动发电机发电,把机械能变为电能,称为电气系统.分类标准：按燃料,按原动机,按供出能源,按发电厂总装机容量,按蒸汽压力和温度,按供电范围特点：1布局灵活.2一次性投建设资少3耗煤量大4动力设备繁多5大型发电机组有停机到开机并带满负荷时间久6各种排放物污染大3水力发电：生产过程,从河流高处火水库内引水,利用水(de)压力或流速冲动水轮机旋转,将水能转变成机械能,然后由水轮机带动发电机旋转,将机械能转变成电能.特点：能量转换过程中损耗小,发电效率高分类：堤坝式水电厂,引水式发电厂和混合式水电厂特点：1水能是再生能源2可综合利用3发电成本低,效率高4运行灵活5可储蓄可调节6建设和生产受自然环境影响7建设投资大,工期长4抽水蓄能电厂工作原理抽水蓄电厂是以一定水量作为能量载体,通过能量转换向电力系统提供电能.为此,其上、下游均需有水库以容蓄能量转换所需要(de)水量.在抽水蓄能电厂中,必须兼备抽水和发电两类设施.在电力负荷低谷时（或丰水时期）,利用电力系统(de)富余电能（或季节性电能）,将下游水库中(de)水抽到上游水库,以位能形式储存起来；待到电力系统负荷高峰时（或枯水时期）,再将上游水库中(de)水放下,驱动水轮发电机组发电,并送往电力系统,这时,用以发电(de)水又回到下游水库.显而易见,抽水蓄能电厂既是一个吸收低谷电能(de)电力用户（抽水工况）,又是一个提供峰荷电力(de)发电厂在电力系统中作用：调峰,填谷,备用,调频,调相,黑启动,蓄能第二节输变电系统输变电系统组成：变换电压(de)设备,接通和开断电路(de)开关电器,防御过电压,限制故障电流(de)电器,无功补偿设备,载流导体,接地装置功能：将发电厂生产(de)电能经过输变电系统配给给配电系统和用户电气主接线形式：有汇流母线和无汇流母线,有汇流母线(de)形式有单母线,单母线分段,单母线分段带旁路母线,双母线,双母线分段,双母线带旁路母线和一台半断路器接线.无汇流母线形式有单元接线,桥式接线和角形接线.双母线带旁路断路器(de)电器主接线形式检修某一出线时,不中断回路步骤：w2,w1正常供电,接通旁路断路器QF2旁边(de)母线隔离开关和和旁路母线隔离开关,再闭合QF2,是旁路母线W3带点,若W3故障则由几点保护装置断开QF2,若W3正常,闭合QS4,断开QF4,再断开QF4两端隔离开关,此时即可不中断回路供电检修高压直流输电系统就是将送端系统(de)高压交流电,经换流变压器变压,由换流器将高压交流转换成高压直流,通过直流输电线路输送到另一端换流站,再由换流器将高压直流转换成高压交流,然后经过换流变压器与受端交流电网相连,将电能送至受端系统.通常将交流转换成直流称为整流,实现整流功能(de)装置称为整流器；将直流转换成交流称为逆变,实现逆变功能(de)装置称为逆变器.整流器和逆变器统称为换流器.配电系统组成及作用：配电系统处于电力系统末端,把发电系统或输变电系统与用户连接起来,向用户分配电能和供给电能(de)重要环节,组成包括配电变电站,高低压配电线路和接户线在内(de)整个配电网和设备常用(de)几个重要指标1.供电可靠率 供电可靠率=1—（统计期间总时间用户平均停电时间）×100% 2.网损率 网损率=总供电量电力网电能损耗量×100% 3.电压合格率 电压合格率是指电力系统某点电压在统计时间内电压合格(de)时间占总时间(de)百分比.电压合格率有日电压合格率、月电压合格率和年电压合格率之分.电压系统负荷 按供电(de)可靠性划分一类负荷（亦称一级负荷）二类负荷（亦称二级负荷）三类负荷（亦称三级负荷）负荷曲线：描述某一段时间内用电负荷(de)大小随时间变化规律(de)曲线 日负荷曲线是描述一天24h 负荷变化情况(de)曲线,分为日有功负荷曲线和日无功负荷曲线.日负荷曲线对电力系统(de)规划设计和运行十分有用,它是安排日发电计划、确定各发电厂发电任务和系统运行方式以及计算用户日用电量等(de)重要依据.年负荷曲线是描述一年内每月（或每日）最大有功负荷随时间变化情况(de)曲线,分为年最大负荷曲线和年持续负荷曲线.年最大负荷曲线是描述一年内每月（或每日）最大有功负荷随时间变化情况(de)曲线.年持续负荷曲线是按一年内系统负荷数值(de)大小及其持续小时数依次由大到小排列绘制而成(de)曲线.这种曲线可用来安排发电计划及进行可靠性估计.如果用户始终保持最大负荷P m ax 运行,经过T m ax 时间后所消耗(de)电能恰好等于全年(de)实际耗电量,则称T m ax 为年最大负荷利用小时数,即T m ax =m ax P A =m ax 1P 87600Pdt 年最大负荷利用小时数(de)大小,在一定程度上反映了实际负荷在一年内(de)变化程度.消弧线圈(de)作用及其使用范围：当发生单相接地故障时,接地故障与消弧线圈构成另一个回路,接地故障相接地电流中增加了一个感性电流,和装设消弧线圈前(de)容性电流方向相反,相互补偿较少了接地故障点(de)故障电流,使电弧易于自行熄灭,从而避免引起各种危害,提高了供电可靠性,范围：3-6kv 电力网30A,10kv 电力网20A,35-60kv 电力网10A消弧线圈一般运行在过补偿状态原因：在过补偿方式下,即使电力网运行方式改变,也不会发展成为全补偿方式,致使电力网发生谐振,同事,由于消弧线圈有一定(de)裕度,今后电力网发展线路增多,对地电容增加后,原有消弧线圈还可以继续使用.第四章 设备工作接地与保护接地第一节 概述工作接地 为了保证电气设备在正常或发生故障情况下可靠工作而采取(de)接地.工作接地一般都是通过电气设备(de)中性点来实现(de),所以又称为电力系统中性点接地.保护接地为了保证工作人员接触时(de)人身安全,将一切正常工作时不带电而在绝缘损坏时可能带电(de)金属部分接地,称为保护接地.保护接零在中性点直接接地(de)低压电力网中,把电气设备(de)外壳与接地中性线（也称零线）直接连接,以实现对人身安全(de)保护作用,称为保护接零（或简称接零）.防雷接地为了防止雷击和过电压对电气设备及人身造成危害,必须将强大(de)雷电流安全导入大地,以此为目(de)(de)接地称为防雷接地,也称过电压保护接地.防静电接地为消除生产过程中产生(de)静电积累引起触电或爆炸而设置(de)接地称为防静电接地.第二节工作接地（中性点接地）我国电力系统(de)中性点接地方式主要有四种,即中性点不接地（中性点绝缘）、经消弧线圈接地、中性点直接接地和经电阻接地.根据电力系统中发生单相接地故障时接地故障电流(de)大小,可将中性点接地(de)方式分为两类：一类是小电流接地系统,包括中性点不接地和经消弧线圈接地;另一类为大电流接地系统,包括中性点直接接地和经电阻接地.电力系统中性点经消弧线圈接地时,有三种补偿方式,即全补偿方式、欠补偿方式和过补偿方式.①若选择消弧线圈(de)电感时,使得I L=I C,则接地电容电流将全部被补偿,接地故障点电流为零,此即全补偿方式.采用全补偿方式使接地电流为零似乎很理想,但实际上此时容抗等级感抗,系统会发生串联谐振,产生很大(de)谐振电流,并在消弧线圈(de)阻抗上形成很高(de)电压降,使中性点(de)对地电位大为升高,可能会损坏设备(de)绝缘.②若I L＜I C,则接地故障点有未被补偿(de)电容电流流过,这种补偿方式称为欠补偿方式.采用欠补偿方式时,当电力网运行方式改变而切除部分线路时,整个电力网对地电容抗将减小,有可能发展为全补偿方式,导致电力网发生谐振,危及系统安全运行；此外,欠补偿方式容易引起铁磁谐振过电压等其他问题,所以很少被采用.③若I L＞I C,则接地故障点有剩余(de)电感电流流过,这种补偿方式称为过补偿方式.在过补偿方式下,即使电力网运行方式改变而切除部分线路时,也不会发展成为全补偿方式,致使电力网发送谐振.同时,由于消弧线圈有一点(de)裕度,今后电力网发展,线路增多、对地电容增加后,原有消弧线圈还可以继续使用.因此,实际上大多采用过补偿方式.保护接地与接零方式混用(de)危害及中性线重复接地(de)必要性如果同时采用了接地和接零两种保护方式,若实行保护接地(de)设备发生故障,则中性线(de)对地低呀压将会升高到电源相电压(de)一半或更高.这时,实行保护接零(de)所有设备上,便会带有统样(de)高电位,使设备外壳等金属部分将呈现较高(de)对地电压,从而危及操作人员(de)安全.所以同一低压配电系统内,保护接地与保护接零这两种不同(de)方式一定不能混用.在中性点直接接地(de)低压配电系统中,为确保接零保护方式(de)安全可靠,防止中性线断线所造成(de)危害,系统中除了工作接地外,还必须在整个中性线(de)其他部位再行接地,称之为重复接地.当中性点直接接地(de)低压配电系统实行重复接地后,可保证在万一出现中性线断线(de)情况下,配电系统(de)保护方式可以从保护接零(de)TN方式转化为保护接地(de)TT方式,从而减轻触点(de)危险程度.保护接地方式及其作用：1 IT接地,通过降低接地电阻Re以及限制设备外壳接地电压Ue(de)值 2 TT接地通过接地电流使回路(de)过电流装置动作而切断故障电路3TN 接地一般情况下使熔断器熔断或自动开关跳闸,从而切断电源保障人生安全.一台半断路器接线单元接线双母线带旁路母线接线 QF2—专用旁路断路器；QS1、QS2—旁路隔离开关；W3—旁路母线第五章 电压、功率及电能损耗(de)计算工程上常用(de)几个计算量1. 电压降落 指网络元件首、末端电压(de)相量差（1•U —2•U ）2. 电压损耗 指网络元件首、末端电压(de)数值差（1U —2U ） 电压损耗=N U U U 21-×100% 3. 电压偏移 指网络中某点(de)实际电压值与网络额定电压(de)数值差（N U U -）电压偏移常以百分比值表示,即 电压偏移=NN U U U -×100% 4. 输电效率 指线路末端输出(de)有功功率2P 与线路首端输入(de)有功功率1P (de)比值,常以百分值表示,即 输电效率=%10012⨯P P 中枢点是指那些反映系统电压水平(de)主要发电厂或枢纽变电站(de)母线,系统中大部分负荷由这些节点供电.1. 逆调压 高峰负荷时升高电压（N U ）、低谷负荷时降低电压（N U ）(de)中枢点电压调整方式,称为逆调压.这种方式适用于中枢点供电线路长,负荷变化范围较大(de)场合.2. 顺调压 高峰负荷时允许中枢点电压略低（N U ）、低谷负荷时允许中枢点电压略高（U）.N3.常调压在任何负荷下都保持中枢点电压为基本不变(de)数值,取（~）UN第六章短路故障分析与计算短路所谓“短路”就是电力系统中一切不正常(de)相与相之间或相与地之间发生通路(de)情况.短路(de)四种类型三相短路、两相短路、单相接地短路、两相接地短路有名值（任意单位）标幺值标幺值=位）基准值（与有名值同单序阻抗：元件三相参数对称时,元件两端某一序(de)电压降与通过该元件同一序电流(de)比值.。

TG/GW101-2014中国铁路总公司普速铁路工务安全规则中国铁路总公司运输局二〇一四年六月目录第一章总则 (4)第二章行车安全 (4)第一节基本作业要求 (4)第二节作业防护 (20)第三节应急处置与特殊线路故障的预防和处理 (35)第四节养路机械、专用车辆使用 (46)第五节施工列车及工程机械 (56)第六节材料装卸与堆放 (60)第七节防洪 (66)第三章人身安全 (68)第一节基本要求 (68)第二节避车 (69)第三节线桥作业 (72)第四节搬运与装卸作业 (84)第五节机具使用 (86)第四章工务设备安全 (88)附录一施工安全整改通知书 (91)附录二营业线施工停工通知书 (92)附录三各种类型临时钢梁主要尺寸和适用行车条件 (93)附录四信号及标志 (99)附录五本规则用词说明 (103)前言自2006年《铁路工务安全规则》（铁运〔2006〕177号）颁布实施以来，铁路运输及工务生产组织、设备状况均发生了较大变化。

原铁道部及中国铁路总公司相继出台或修改了多项规则、办法，尤其是原铁道部《铁路营业线施工安全管理办法》（铁运〔2012〕280号）的一些条款突破了《铁路工务安全规则》的相关规定；同时，中国铁路总公司《铁路技术管理规程》对安全防护等内容也做出了部分修改。

由此，本次修订对有关内容进行补充或修改。

因中国铁路总公司《高速铁路工务安全规则》已发布实施，因而本规则更名为《普速铁路工务安全规则》。

本规则共分四章和五个附录，阐述了普速铁路工务安全管理制度，行车安全，养路机械、专用车辆及工程机械、防洪，人身安全，工务设备安全等工务安全相关要求。

在执行本规则过程中，希望各单位结合工作实践，认真总结经验、积累资料，如有补充和完善之处，请及时将意见和有关资料反馈中国铁路总公司运输局工务部（北京市复兴路10号，邮政编码：100844），供今后修订时参考。

本规则技术总负责人：康高亮、曾宪海。

本规则主要起草人：杨忠吉、张晓阳、万坚、许建明、杨梦蛟、张克艺、杨春枝、刘光煜、梁之文、何海宏、李拥军、毋小卫、朱春信、李胜利、任成进、康振江、张传东、姜永权、虞中明、汤国华、罗强、袁雪娥、郑朝会、高琦、贵逢涛、刘维平。
