断路器试验报告单

格式：doc
大小：106.50 KB
文档页数：1

下载文档原格式

110kV 断路器试验报告5-7

安装位置：110kV #1主变进线
3.断口接触电阻测试：温度：28℃
4.分合闸时间及同期测试：
6.试验结果：合格。

7.所用仪器仪表：5501回路电阻测试仪直流调压电源TT2–A V伏安表KC–98H开关机械特性测试仪
DP19 SF6气体微水测量仪LD2000 SF6气体泄漏探测仪
试验人员：试验负责人：
安装位置：110kV河源线路
3.断口接触电阻测试：温度：28℃
4.分合闸时间及同期测试：
6.试验结果：合格。

7.所用仪器仪表：5501回路电阻测试仪直流调压电源TT2–A V伏安表KC–98H开关机械特性测试仪
DP19 SF6气体微水测量仪LD2000 SF6气体泄漏探测仪
试验人员：试验负责人：
安装位置：110kV 高埔岗线路
3.断口接触电阻测试：温度：28℃
4.分合闸时间及同期测试：
6.试验结果：合格。

7.所用仪器仪表：5501回路电阻测试仪直流调压电源TT2–A V伏安表KC–98H开关机械特性测试仪
DP19 SF6气体微水测量仪LD2000 SF6气体泄漏探测仪
试验人员：试验负责人：。

正泰空气开关检测报告

报告编号：03601-A-19C0140-S报告编号：03601-A-19C0140-S TRF01C-012.55-2007 2010-10-21 样品名称：剩余电流动作断路器型号规格：NBE7LE-32 商标：/ 样品数量：2台样品来源：工厂送样收样日期：2019-12-09 完成日期：/ 委托人：正泰网络科技有限公司委托人地址：浙江省杭州市滨江区浦沿街道滨安路1335号2幢415室生产者: 正泰网络科技有限公司生产者地址: 浙江省杭州市滨江区浦沿街道滨安路1335号2幢415室生产企业: 浙江正泰电器股份有限公司生产企业地址: 浙江省乐清市北白象镇正泰工业园区正泰路1号试验结论：按原获证2010010307418545产品依据GB/T 16917.1-2014; GB/T 16917.22-2008检验合格，经本单位对本次送样样品的核查，本次送样样品与原获证2010010307418545产品，产品描述一致、内部结构一致。

本申请认证单元所覆盖的产品型号规格及相关情况说明：NBE7LE-32Ui:500V;Uimp:4kV;Ue:AC230V(1P+N,2P),AC400V(3P ,3P+N,4P);In:6A,10A,16A,20A,25A,32A;瞬时脱扣类型:C 型,D 型;Ics=Icn:6kA(C6~C32),4.5kA(D6~D32);I △n:30mA,100mA,300mA/AC 型;漏电脱扣器类型:电子式;I △m:2kA;极数: 1P+N(N 极常通,不具备隔离功能),2P ,3P ,3P+N(N 极常通,不具备隔离功能),4P .主检：王炜签名：日期：（检测机构名称、盖章）年月日审核：尤雪元签名：日期：签发：陈源签名：日期：备注：ODM 认证母证书 ODM 申请委托人、生产者名称浙江正泰电器股份有限公司正泰网络科技有限公司委托人、生产者地址浙江省乐清市北白象镇正泰工业园区正泰路1号浙江省杭州市滨江区浦沿街道滨安路1335号2幢415室型号 NB7LE-32 NBE7LE-32母证书编号 2010010307418545母证书检测机构苏州电器科学研究院股份有限公司说明：本试验报告引用编号为“03601-A-15C0018-S”的报告，仅修改了委托人、生产者名称、地址，除型号命名不同外，其余参数均一致。

低压断路器预防性试验报告

对地
相间
断口
二次回路对地
A
B
C
A-B
B-C
C-A
A
B
C
A
B
C
√
√
√
√
√
√
√
√
√
√
√
√
测试情况及结论说明
合格
测试人员（手写签字）
额定电压
400V
额定电流
4000A
试验日期
2016年12月19日
1.每项导电回路电阻（≯100μΩ）
A相
B相
C相
76
80
91
2.开关绝缘电阻（＞0.5MΩ）摇表电压1000 V
A-地
B-地
C-地
A-B
B-C
C-A
≮0.5+MΩ
≮0.5+MΩ
≮0.5+MΩ
≮0.5+MΩ
≮0.5+MΩ
≮0.5+MΩ
7.工频耐压试验（有效值1kV/1min）
低压断路器预防性试验报告
委托单位
XXXXXXXXX
测试单元
#3百货变配电室
现场天气情况
晴；温度12.1℃；湿度49%
开关型号
MA40
开关制造厂
贵州长征开关制造有限公司
开关出厂号
13090024XX
额定电压
400V
额定电流
4000A
试验日期
2016年12月19日
1.每项导电回路电阻（≯100μΩ）
A相
√
√
√
√
√
√
√
√
√
测试情况及结论说明
合格

10KV真空断路器试验报告

现场技术负责人：王涛
日期：
10KV真空断路器试验报告
工程名称：淮钢十五技改工程2003年10月15日
子项名称
炼钢车间高压配电室
额定电压
10KV
设备位号
A-AH18
型号
KYN28A-12
额定电流
1250A
位置名称
合闸线圈电压
－220V
短路开断电流
31.5KA
出厂编号
分闸线07
合闸时间（ms）A:43 B:45 C:47
合闸弹跳时间（ms）A: B: C:
分合闸
同期性
三极分闸同期性(ms)
三极合闸不同期性(ms)
短时工频
电压(min)
A、B、C对地: 42KV 1min.
断口: 42KV 1min.
备注：
结论：
施工单位（章）：淮钢十五技改工程十五冶三公司项目经理部
现场调试人员：谢军雄杨梅陈艳
生产厂家
上海森源开关厂
检验依据
国家标准: GB50150-91《真空断路器》
主要检测
仪器设备
415型数字电秒表交直流工频耐压设备HL-100(A)型回路电阻测试仪
5000V摇表
检测日期:环境温度:相对湿度:
检查项目
检查结果
A
B
C
断路器极间中心距
动触头行程
动触头接触行程
操作连杆行程
主回路电阻
35μΩ
37μΩ
合闸时间（ms）A:47 B:45 C:49
合闸弹跳时间（ms）A: B: C:
分合闸
同期性
三极分闸同期性(ms)
三极合闸不同期性(ms)
短时工频
电压(min)

断路器老练试验报告

断路器老练试验报告设计方案一、要求完成的功能:1.1要求简介:本系统用于400HZ交流断路器产品的老练测试。

测试过程分三种, 分别为A.试验一断路器在负载电流为额定电流情况下小时内不断开。

此时试验台能设定实验时间, 试验工位为10位, 并试验过程中能监测和准确记录下每个断路器跳开的时间, 在设定时间内断路器动作属于不正常断开, 要求偿工位故障显示, 断路器动作试验不能停止, 需要在所有工位都断开, 或设定时间到达自动断开后试验停止。

有故障进行报警指示。

B.试验二断路器在负载电流为额定电流2情况下1小时内断开。

此时试验台能设定试验时间, 试验工位为10位, 并在试验过程申能监测和准确记永下每个断路器跳开的时间, 在设定时间内断路器属于正常断开, 要求试脸不能停止, 需要在所有工位都断开或设定时间到达后自动断开。

有故障进行报警指示。

C、试验三断路器在负载电流为额定电流3的情况下, 在规定时间内断开。

此时为单个断路器测试, 要求试验台能设置最大测试时间, 并记录每个断路器动作时间。

(并通过多次测试数据能够绘制安秒曲线)3种定电用户可在计算机面板上设定。

要求本系统能够为产品测试提供精确的三相交流加载电流, 10个工位可单独自动旁路。

自动采集电流、工作时间等参数。

控制流程由计算机编制, 采集的数据和通断状态可在计算机上显示, 并能够归纳数据用于生成安秒曲线。

1.2求测指:工位数:10 路。

时间控制:10工位独立控制, 范围:0~5000秒, 精度01S:每相最大电流:100A, 三相电流独立调节, 10工位合计不超过400A。

以后可扩展至每相200A, 10工位合计不超过600A。

输出形式:纯净400HZ正弦波。

分A、B、C三相输出, 每相最大电流100A。

10工位合计不超过400A。

每路电流可分别设置和检测, 电流量程;150A.设置和检测精度:1%。

2.1.2 设计点与方案:400HZ大电流恒流源的精度与功率是本系统设计的主要难点。

2-10kV真空断路器试验报告

工程名称：阳光城假日广场(时代广场）10kV配电工程安装位置: 1AH 出线柜1.铭牌：真空断路器型号VB2 plus-12/T630-25 额定电压(kV) 12额定电流(A) 630 额定频率(Hz) 50操作电压(V) DC 110 额定短路开断电流(kA) 25电机电压（V）DC 110 额定短路持续时间(S) 4 出厂编号C1401539制造厂上海通用电气开关有限公司出厂日期2014年04月2. 分、合闸线圈检查：温度：21℃湿度：50 % 试验日期：2014年10月29日名称合闸分闸线圈电阻(Ω) 57.15 58.93绝缘电阻(MΩ) 36 433．操动机构试验：温度：21℃湿度：50 % 试验日期：2014年10月29日操作类别操作电压（V）操作次数可靠性试验试验结果合、分110%额定操作电压DC121V 3 ------- ----合80%额定操作电压DC88V 3 (80%~110%)Un可靠动作DC88V~121V通过分65%额定操作电压DC71.5V 3 ＜30%Un可靠不动作DC33V通过合、分、重合100%额定操作电压DC110V 3＞65%Un可靠动作DC71.5V通过储能时间3s4．时间测试：温度：21℃湿度：50 % 试验日期：2014年10月29日名称实测值要求A相B相C相合闸时间(ms) 36.2 36.6 36.3 35-70 合闸弹跳时间(ms) 0.6 0.6 0.6 ≦2 分闸时间(ms) 25.2 25.0 25.1 20-50 三相合闸不同期差(ms) 0.4 ≦2 三相分闸不同期差(ms) 0.2 ≦2相别 A B C 要求值电阻（μΩ）444444≤60μΩ6．绝缘及交流耐压试验: 温度：21℃ 湿度：50 % 试验日期：2014年10月29日相别试验项目绝缘电阻（M ）试验电压（kV ）试验时间（S ）试验结果试验前试验后 A相对地 1000 1000 33.660通过断口 1500 1500 B相对地 1000 1500 断口 1000 1500 C 相对地 1000 1500 断口100015007．试验仪器仪表:器具名称编号检验证编号检验单位有效期高压绝缘电阻测试仪见检测报告充气式交直流高压试验变压器高压开关综合测试仪回路电阻测试仪万用表(可测温度)8．试验结果:合格。

35-110kVSF6断路器试验报告模版(空白表格)

试验日期：年月日
实测
要求
A相
B相
C相
分闸 1：分闸 2：
4．断口接触电阻测试: 温度 ℃
试验日期：年月日
相别
A
B
C
要求值
电阻（μΩ）
35～ 110kV SF6 断路器交接试验报告
工程名称: 安装位置：
5. SF6 密度继电器检查: 见 SF6 密度继电器试验报告。

6. 微水及检漏试验：见 SF6 微水及检漏试验报告。
7．绝缘及交流耐压试验:
相别
试验项目
相对地
断口
相对地
断口
相对地
断口
绝缘电阻（M）
试验前
试验后
试验电压（kV）
试验日期：
试验时间（S）
年月日试验结果
8．试验仪器仪表: 器具名称
编号
检验证编号
检验单位
有效期
9．试验结果:
试验人员：
试验负责人：
35～ 110kV SF6 断路器交接试验报告
工程名称：
安装位置：
1．铭牌：型号
雷电冲击耐压(kV) 额定短路开断电流(kA)
操作机构型式出厂编号制造厂
额定电压(kV) 额定电流(A) 额定频率(Hz) 额定气体压力(MPa)
出厂日期
2．操动机构试验：操作类别合、分合
分合、分、重合
储能时间
操作电压（V） 110%额定操作电压 80%额定操作电压
65%额定操作电压 100%额定操作电压
操作次数
试验日期：年月日
可靠性试验
试验结果
-----
(80%~110%)Un 可靠动作

柱上开关报告

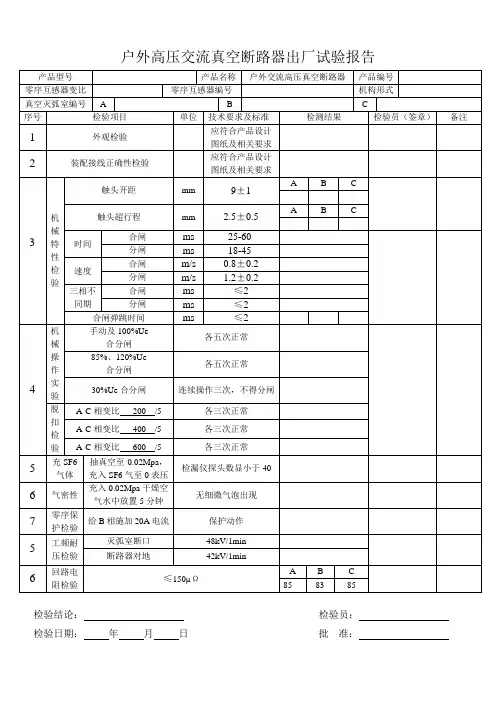

户外高压交流真空断路器出厂试验报告
产品型号
产品名称
户外交流高压真空断路器
产品编号
零序互感器变比
零序互感器编号
机构形式
真空灭弧室编号
A
B
C
序号
检验项目
单位
技术要求及标准
检测结果
检验员（签章）
备注
1
外观检验
应符合产品设计
图纸及相关要求
2
装配接线正确性检验
应符合产品设计
图纸及相关要求
3
机
械
特
性
检
验
触头开距
mm
9±1
A
B
C
触头超行程
mm
2.5±0.5
A
B
C
时间
合闸
ms
25-60
分闸
ms
18-45
速度
合闸
m/s
0.8±0.2
分闸
m/s
1.2±0.2
三相不同期
合闸
ms
≤2
分闸
ms
≤2
合闸弹跳时间
ms
≤2
4
机械操作实验
手动及100%Ue
合分闸
各五次正常
85%、120%Ue
合分闸
各五次正常
30%Ue合分闸
连续操作三次，不得分闸
灭弧室断口
48kV/1min
断路器对地
42kV/1min
6
回路电阻检验
≤150µΩ
A
B
C
85
83
85
检验结论：检验员：
检验日期：年月日批准：
脱扣检验
A-C相变比200/5
各三次正常

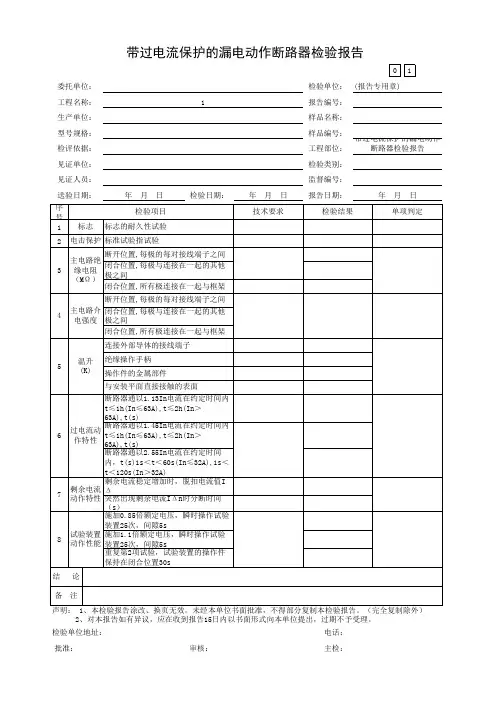

带过电流保护的漏电动作断路器检验报告

3
பைடு நூலகம்
4
5
温升绝缘操作手柄 (K) 操作件的金属部件与安装平面直接接触的表面断路器通以1.13In电流在约定时间内 t≤1h(In≤63A),t≤2h(In＞ 63A),t(s) 断路器通以1.45In电流在约定时间内 t≤1h(In≤63A),t≤2h(In＞ 63A),t(s) 断路器通以2.55In电流在约定时间内，t(s)1s＜t＜60s(In≤32A),1s＜ t＜120s(In＞32A) 剩余电流稳定增加时，脱扣电流值I Δ 突然出现剩余电流IΔ n时分断时间（s）施加0.85倍额定电压，瞬时操作试验装置25次，间隙5s 施加1.1倍额定电压，瞬时操作试验装置25次，间隙5s 重复第2项试验，试验装置的操作件保持在闭合位置30s
检验项目标志标志的耐久性试验
技术要求
单项判定
电击保护标准试验指试验断开位置,每极的每对接线端子之间主电路绝缘电阻闭合位置,每极与连接在一起的其他（MΩ ）极之间闭合位置,所有极连接在一起与框架断开位置,每极的每对接线端子之间主电路介闭合位置,每极与连接在一起的其他电强度极之间闭合位置,所有极连接在一起与框架连接外部导体的接线端子
带过电流保护的漏电动作断路器检验报告
0 委托单位：工程名称：生产单位：型号规格：检评依据：见证单位：见证人员：送验日期：序号 1 2 年月日检验日期：年月日 1 检验单位： (报告专用章) 报告编号：样品名称：样品编号：工程部位：检验类别：监督编号：报告日期：检验结果年月日带过电流保护的漏电动作断路器检验报告 1
6
过电流动作特性
7
剩余电流动作特性

断路器检验报告

审核：
电话：
பைடு நூலகம்主检:
断路器检验报告
委托单位：
工程名称：
1号楼
生产单位：
型号规格：
检评依据：
见证单位：
见证人员：
送检日期：
检验日期:
序号
检验项目
1 标志标志的耐久性试验
2 电击保护标准试验
3
主电路绝缘电阻（MΩ)
断开位置，每极的每对接线端子之间闭合位置，每极与连接在一起的其他极之间闭合位置，所有极连接在一起与框架
样品编号：工程部位：检验类别：监督登记号: 报告日期：
技术要求
检验结果
单项判定
结论
备注
委托单位地址:
声明:1.本检验报告涂改、换页无效。未经本单位书面批准，不得部分复制本检验报告。（完全复制除外） 2.对本报告如有异议，应在收到报告15日内以书面形式向本单位提出，过期不予受理。
检验单位地址：批准：
断路器通以1.45In电流在约定时间内
6
时间-电流 t＜1h(In≤63A),t＜2h(In＞63A),t(s) 动作特性
断路器通以2.55In电流在约定时间
内,t(s)1s＜t＜60s(In≤32A),1s＜t＜
120s(In＞32A)
检验单位：报告编号：样品名称：
GD-C3-5159 0 0 1 (检验报告专用章)
断开位置，每极的每对接线端子之间
4
主电路闭合位置，每极与连接在一起的其他极之介电强度间
闭合位置，所有极连接在一起与框架
连接外部导体的接线端子
5
温升 (K)
绝缘操作手柄操作件的金属部件
与安装平面直接接触的表面

VS1-12出厂检验报告单

B相：
C相：
5、机械操作
5.1、手动分、合闸试验5次，动作正常；
5.2、额定电压下操作35次，动作正常；
5.3、65％额定电压下分闸5次，85％额定电压下合闸5次，动作正常；
5.4、120％额定电压下分闸5次，110％额定电压下合闸5次，动作正常；
5.5、分—0.3s—合分—t—合分自动重合闸操作5次，动作正常；
7.2、二次回路间及对地2kV/1min，无击穿现象
7.3、有接地标识且清晰
8、外观
干净、无破损、标识清晰
9、结论
本产品符合GB/T1984-2003《高压交流断路器》及本产品技术条件之规定！检查合格，准予出厂！
检验员：红申电气日期：
户内真空断路器出厂检验报告单
※在未了解产品的结构前，请不要随意拆卸解体，以免影响产品性能导致产品故障；
※在使用本产品前，请详细阅读产品的安装使用说明书。
1、主要技术参数
产品型号：户内高压交流真空断路器
机械寿命：20000次
出厂编号:HS-15057778068
2、操作机构
分、合闸电压： V
储能电压： V
电流脱扣方式： /
防跳（有、无）：
闭锁（有、无）：
欠压（有、无）：
3、安装方式
手车式\固定式\侧装式：
4、调整参数
4.1、触头开距（11±1mm）
A相：
B相：
C相：
4.2、触头超程（3±0.5mm）
A相：
B相：
C相：
4.3、合闸弹跳（≤2ms）
A相：
B相：
C相：
4.4、主回路电阻（≤65μΩ）
A相：
、30％额定操作电压下、连续分闸操作3次，不分闸

实习报告真空灭弧断路器

实习报告：真空灭弧断路器一、实习背景随着电力系统的不断发展，对断路器的性能要求越来越高。

真空灭弧断路器因其优良的灭弧性能、可靠性高、操作简便等特点，在电力系统中得到了广泛的应用。

在此背景下，我参加了真空灭弧断路器的实习，以深入了解其工作原理和实际应用。

二、实习内容1. 真空灭弧断路器的基本原理真空灭弧断路器的工作原理是利用真空灭弧室的高真空环境来实现熄灭电弧。

当断路器分断电流时，触头分离产生电弧，电弧在真空灭弧室中受到强烈的磁场作用，使电弧迅速拉伸、散热，降低电弧温度和能量，从而实现熄灭电弧的目的。

2. 真空灭弧断路器的结构特点真空灭弧断路器主要由真空灭弧室、触头系统、操作机构、磁控系统等部分组成。

其中，真空灭弧室是核心部分，其内壁涂有特殊材料以提高绝缘性能；触头系统采用高熔点、低蒸发率的材料，以保证在分断电流过程中不易受损；操作机构负责实现断路器的分合操作；磁控系统则用于引导电弧在真空灭弧室内熄灭。

3. 真空灭弧断路器的应用场景真空灭弧断路器广泛应用于电力系统的输配电线路、变电站、发电厂等领域，特别是在频繁操作和故障较多的配电系统、电容器组、大型无线电发射台、地下变电所及高大建筑物的配电室等场所。

4. 真空灭弧断路器的优势相较于传统的油断路器和SF6断路器，真空灭弧断路器具有以下优势：（1）环保：真空灭弧断路器使用真空作为灭弧和绝缘介质，不含有毒有害气体，对环境无污染。

（2）可靠性高：真空灭弧断路器的触头在真空环境中灭弧，磨损较小，使用寿命长。

（3）操作简便：真空灭弧断路器采用机械或电动操作，操作简单方便。

（4）经济性好：真空灭弧断路器结构简单，体积小，重量轻，节省安装空间和材料成本。

三、实习心得通过实习，我深入了解了真空灭弧断路器的工作原理、结构特点、应用场景和优势。

我认为，真空灭弧断路器是我国电力系统中的一项重要技术成果，对于提高电力系统的可靠性和经济性具有重要意义。

在今后的学习和工作中，我将不断努力，为我国电力事业的发展贡献自己的力量。

试验报告单模板

变压器试验报告单安装地点：运行编号：试验日期：一.铭牌：试验人员：阀式避雷器试验报告单安装地点：运行编号：试验日期：年月日一．铭牌：试验人员：10kV少油开关试验报告单安装地点：运行编号：试验日期：年月日三．铭牌：试验人员35kV多油开关试验报告单安装地点：运行编号：试验日期：年月日五．铭牌：变电检修05 110kV、35kV少油开关试验报告单安装地点：运行编号：试验日期：年月日六．铭牌：试验人员：FZ型避雷器试验报告单变电检修06安装地点：运行编号：试验日期：年月日八．铭牌：试验人员：校核：审校：变电检修07电抗器试验报告单安装地点：运行编号：试验日期：年月日十．铭牌：试验人员：电力电缆试验报告单安装地点：运行编号：试验日期：一.铭牌：试验人员：电力电容器试验报告单安装地点：运行编号：试验日期：年月日一．铭牌：试验人员：电流互感器试验报告单安装地点：运行编号：试验日期：年月日三．铭牌：试验人员：电容式电压互感器试验报告单安装地点：运行编号：试验日期：年月日一．铭牌：试验人员：电压互感器试验报告单安装地点：运行编号：试验日期：年月日三．铭牌：放电线圈试验报告单安装地点：运行编号：试验日期：年月日五．铭牌：试验人员：变电检修14接地棒试验报告单使用单位：试验人员: 校核: 审核：地网接地电阻试验报告单站名：试验日期：年月日一．有关参数试验人员：校核：审核：绝缘棒(杆)试验报告单使用单位：试验日期：年月日环境温度：℃试验人员: 校核: 审核：绝缘手套试验报告单使用单位：试验日期：环境温度：℃试验人员: 校核:绝缘鞋试验报告单使用单位：试验日期：环境温度：℃试验人员: 校核:10kV母线试验报告单安装地点：运行编号：试验日期：年月日试验人员：试验报告单模板变电检修20耦合电容器试验报告单安装地点：运行编号：试验日期：年月日七．铭牌：试验人员：校核：审核：变电检修21消弧线圈试验报告单安装地点：运行编号：试验日期：年月日十二．铭牌：试验人员：校核：审核：变电检修22验电器试验报告单使用单位：试验日期：年月日环境温度：℃试验人员: 校核:变电检修23氧化锌避雷器试验报告单安装地点：运行编号: 试验日期：年月日一．铭牌：试验人员：校核：审核:变电检修24真空开关试验报告单安装地点：运行编号：试验日期：年月日铭牌：试验人员：校核：审核：变电检修25电力变压器试验报告单（一）安装地点：试验日期 :试验人员：校核：审核：电力变压器试验报告单（二）试验人员：校核：审核：变电检修26调压变压器试验报告单（一）安装地点：运行编号：试验日期：年月日一.铭牌：试验人员：校核：审核：调压变压器试验报告单（二）试验人员：校核：审核：。

VGB-12固封断路器出厂检验报告单

户内真空断路器出厂检验报告单
※在未了解产品的结构前，请不要随意拆卸解体，以免影响产品性能导致产品故障； ※在使用本产品前，请详细阅读产品的安装使用说明书。
1、主要技术参数
产品型号：ＶＧＢ－１２／１２５０－３１．５户内高压交流真空断路器机械寿命：２００００次出厂编号：ＨＳ１５０５７７７８０６８
６．３、平均合闸速度（
0.6
+0.2 − 0.1
ｍ／ｓ）
６．４、平均分闸速度（１±０．２ｍ／ｓ）
６．５、三相分、合闸同期性时差（≤２ｍｓ）
7、绝缘试验
７．１、一次回路断口、对地、相间及对二次回路４２ｋＶ／１ｍｉｎ，无击穿、闪络现象
７．２、二次回路间及对地２ｋＶ／１ｍｉｎ，无击穿现象
７．３、有接地标识且清晰
５．４、１２０％额定电压下分闸５次，１１０％额定电压下合闸５次，动作正常；
５．５、分—０．３ｓ—合分—ｔ—合分自动重合闸操作５次，动作正常；
５．６、３０％额定操作电压下、连续分闸操作３次，不分闸
6、机械特性
６．１、合闸时间（３０ｍｓ～７０ｍｓ）
６．２、分闸时间（２０ｍｓ～６０ｍｓ）
Ｂ相：
Ｃ相：
４．３、合闸弹跳（≤２ｍｓ）
Ａ相：
Ｂ相：
Ｃ相：
４．４、主回路电阻（≤６５μΩ）
Ａ相：
Ｂ相：
Ｃ相：
5、机械操作
５．１、手动分、合闸试验５次，动作正常；
５．２、额定电压下操作３５次，动作正常；
５．３、６５％额定电压下分闸５次，８５％额定电压下合闸５次，动作正常；
2、操作机构
分、合闸电压：Ｖ

VS1-12真空断路器出厂检验报告

分、合闸电压：Ｖ
储能电压：Ｖ
电流脱扣方式：／防跳（有、无）：
闭锁（有、无）：
欠压（有、无）：
3、安装方式
手车式＼固定式＼侧装式：
4、调整参数
４．１、触头开距（１１±１ｍｍ）４．２、触头超程（３±０．５ｍｍ）
Ａ相：Ａ相：
Ｂ相：Ｂ相：
Ｃ相：Ｃ相：
４．３、合闸弹跳（≤２ｍｓ）
Ａ相：
Ｂ相：
Ｃ相：
４．４、主回路电阻（≤６５μΩ）
5、机械操作
Ａ相：
Ｂ相：
Ｃ相：
５．１、手动分、合闸试验５次，动作正常；
５．２、额定电压下操作３５次，动作正常；
５．３、６５％额定电压下分闸５次，８５％额定电压下合闸５次，动作正常；
６．３、平均合闸速度（ 0.6+−00..21 ｍ／ｓ）
６．４、平均分闸速度（１±０．２ｍ／ｓ）６．５、三相分、合闸同期性时差（≤２ｍｓ）
7、绝缘试验
分闸：合闸：
７．１、一次回路断口、对地、相间及对二次回路４２ｋＶ／１ｍｉｎ，无击穿、闪络现象７．２、二次回路间及对地２ｋＶ／１ｍｉｎ，无击穿现象７．３、有接地标识且清晰
8、外观
干净、无破损、标识清晰
9、结论本产品符合ＧＢ／Ｔ１９８４－２００３《高压交流断路器》及本产品技术条件之规定！检查合格，准予出厂！
检验员：刘鸣成，红申电气日期：
户内真空断路器出厂检验报告单
※在未了解产品的结构前，请不要随意拆卸解体，以免影响产品性能导致产品故障； ※在使用本产品前，请详细阅读产品的安装使用说明书。

型式试验报告

2
隔离开关
刀熔开关
HR系列
上海人民成套电器厂
HR系列、HH15系列
上海金工电器成套厂
3
无功补偿控制器
——
JKF
深圳市华冠电气有限公司
JKG
重庆华能电力电子技术研究所
4
电容器
——
BSMJ系列
BG系列
BK系列
桂林电力电容器总金膜分厂
江苏现代电力电容器有限公司
宁波新容电气有限公司
5
接触器
切换电容接触器
CJ19
产品描述
7、产品外形照片断能力：630A、15kA
主开关的极限短路分断和运行短路分断能力：/ kA， / kA
补偿支路数：12
使用安装场所：户内户外☐
每个输出回路电容器容量：1～12路：30kvar
每个输出回路的额定电流：1～12路：32.5A
外壳防护等级：IP30
抑制谐波或滤波功能：有☐、无
缺相保护功能：有☐、无
上海德力西开关有限公司
CJ19
上海人民企业(集团)有限公司
KEC3C
佛山奇正电气有限公司
6
继电器
热继电器
JR36
德力西电气有限公司
KER1
佛山奇正电气有限公司
7
熔断器
——
RT系列
人民电器集团有限公司
RT系列
德力西集团有限公司
8
铜母线
铜母线
TMY系列
深圳市金福利金属有限公司
广州市半径电力铜材有限公司
9
型号解释：
GGJ
（1）
（1）无功功率补偿柜
产品描述
4.特殊结构说明（如有需要）：/
产品描述

熔断器试验报告

3、尺寸符合图纸要求；
4、合格证、铭牌、附件等是否齐全；
2
触头接触
性能检查
接触面不得小于75%
——
透光法检查
三机械操作试验ቤተ መጻሕፍቲ ባይዱ
序号
检验内容
技术要求
检测结果
1
手动“合” 、“分”操作各10次
动作正常
2
用细金属丝代替熔断件在规定
的安装角度位置将其剪断（抽检）
载熔件自由跌
落到正常位置
3
断路器在加上负荷50N
真空断路器试验报告
一产品型号
产品型号
送检数量
合格数量
生产厂家
生产日期
ZW32-12jl/630A
1
1
上海德力西
2020-9
安装位置
庄117
二常规检查
序号
检查项目
技术要求
仪器设备
检验方法
判定结果
1
外观
尺寸
检查
1、装配必须结构紧凑、牢固、
安装端正、开断自如；
游标卡尺
目测、测量
-
2、配件没有毛刺、砂眼、锈蚀等缺陷；绝缘子外观没有缺陷；
结论
试验单位：甘肃海旺建筑安装（集团）有限公司
检验员检验日期
轴向拉力并经过30min（抽检）
连接件没有发现断裂、松动、
脱落或者组件没有明显伸长
4
灭弧罩、灭弧刀等
动作正常可靠
四工频耐压试验
序号
试验内容
技术要求
检测结果
1
工频耐受电压35kV/1min
无击穿、闪络现象
五、结论
检验依据
GB/T 15166.3-1994 《交流高压断路器》及其它相关标准和技术条件

配电箱(剩余电流动作断路器)检测报告

配电箱(剩余电流动作断路器)检测报告
委托单位
报告编号
工程名称
检测编号
样品名称
牌号级别
工程部位
生产厂家
代表数量
检测依据
送样日期
环境条件
检测日期
试验室地址
邮政编码
检测内容
检测项目
标准要求
检验结果
单项评定
外观
外观良好；尺寸符合要求；铭牌标志完整
操作试验
操作机构灵活；位置标志正确,手动操作,动触头基本上是同时接通和断开
50In t＜0.1s 脱扣
(约定)过电流脱扣特性试验(热脱扣)
1.13 In t≥1h 不脱扣
1.45 In t＜1h 脱扣
绝缘电
阻试验
各极对壳体施加500V的直流电压5s，
绝缘电阻应不小于5MΩ
介电强
度试验
带电部位与地之间分别施加1500伏,
1分钟，应无击穿和闪络现象
检测说明
校核：主检：
动作特性试验
剩余不动作电流
IΔno≤15mA
剩余动作电流
IΔn≤30mA
动作间t
T＜0.1S
试验装置
性能试验
1.1倍和0.85倍额定线路电压可靠动作
过电流瞬时
脱扣特性试验
B型
3In t≥0.1s 不脱扣
5In t＜0.1s 脱扣
C型
5In t≥0.1s 不脱扣
10In t＜0.1s 脱扣
D型
10In t≥0.1s 不脱扣

低压光伏断路器检验报告

低压光伏断路器检验报告引言低压光伏断路器是光伏发电系统中的关键设备之一，用于保护光伏电池组、逆变器和其他关键组件不受过流、短路等故障的影响。

本报告旨在对低压光伏断路器进行全面的检验，并对其性能进行评估和分析。

一、检验背景和目的1.1 检验背景光伏发电系统在发电过程中，存在着一定的安全隐患。

如过流、短路等故障可能会导致设备损坏、电池组起火等严重后果。

低压光伏断路器的功能是在故障发生时能够迅速切断电路，保护系统的安全运行。

1.2 检验目的本次检验的目的是对低压光伏断路器的性能进行评估，包括其带载能力、短路保护功能、过流保护功能等，以验证其符合相关标准要求，为系统的安全运行提供保障。

二、检验方法检验过程中，我们采用以下方法对低压光伏断路器进行全面的检验：2.1 外观检查通过对低压光伏断路器外观的检查，包括检查外壳是否完好，插拔是否灵活等，判断其是否存在明显的损坏或质量问题。

2.2 静态性能测试1.额定电流测试使用专业仪器测量低压光伏断路器的额定电流，与实际额定电流进行比较，以验证其准确性和一致性。

2.绝缘电阻检测使用绝缘电阻检测仪对低压光伏断路器的绝缘电阻进行检测，以验证其绝缘性能是否符合要求。

3.动作特性测试使用电流注入器对低压光伏断路器的动作特性进行测试，包括过流保护、短路保护等功能的动作时间和动作可靠性。

2.3 运行状态测试在真实的工作环境中对低压光伏断路器进行运行状态测试，模拟光伏发电系统中的各种故障情况，验证其性能是否符合要求。

三、检验结果和分析3.1 外观检查结果经过外观检查，低压光伏断路器外壳完好，插拔灵活，无明显的损坏或质量问题。

3.2 静态性能测试结果1.额定电流测试结果实际测得低压光伏断路器的额定电流与标称额定电流一致，表明其具有良好的准确性和一致性。

2.绝缘电阻检测结果经过绝缘电阻检测，低压光伏断路器的绝缘电阻符合要求，表明其具备良好的绝缘性能。

3.动作特性测试结果低压光伏断路器在过流保护、短路保护等功能方面的动作时间和动作可靠性均符合相关标准要求，保障了系统的安全运行。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

A：μΩ
B：μΩ
C：μΩ
合格
左右母联座回路电阻值≤μΩ（左右母联座扩展时）
A：μΩ
B：μΩ
C：μΩ
密封试验
对气箱进行泄漏检测，泄漏率≤5×10-6mbarl/sec
(共箱时仅标在第一单元)
×10-7mbarl/sec
合格
设计检查
和外观检查
产品设计和外观符合技术条件要求，气箱防护等级IP67，柜体防护等级IP3X
产品名称
六氟化硫绝缘真空断路器柜
型号规格
XGN74-Z-12/630
出厂编号
额定电压
12kV
额定电流
630A
检验项目
检验依据及技术要求
检验结果
结论
主回路的
绝缘试验
相间、相对地、真空断口施以工频耐受电压42kV/50Hz，
隔离断口间施以工频耐受电压48kV/50Hz，
历时1min无击穿及闪络现象
符合要求
合闸:分闸:
断路器平均合闸速度：0.8～1.3m/s
合闸:
断路器平均分闸速度：(12kV）1.0～1.8m/s□(24kV）1.2～1.8m/s
分闸:
断路器三相分、合不同期性≤2ms
分闸:合闸:
断路器合闸弹跳时间≤2ms
合闸:A:B:C:
分闸反弹幅值≤3mm
分闸:A:B:C:
气体状态测量
气箱在1标准大气压、20℃时，气压表指示压力为0.03～0.04Mpa(共箱时仅标在安装有气压表的单元)
℃时为Mpa
合格
电气辅助
装置试验
按电气原理图要求，进行模拟动作试验，各种电气元器件动作正常，试验结果符合设计要求
符合要求
合格
结论：本产品符合GB3906－2006标准及合同的技术条件要求。
检验员：审核：日期：（产品检验专用章）
符合要求
合格
机械操作试验
对隔离开关、断路器进行操作各5次，开关动作正常，且机械连锁工作正常
符合要求
合格
分别施以85％Ue、100% Ue、110％Ue进行储能操作各5次，动作应正常（手动无此项）
分别施以85％Ue（直流80％Ue）、100％Ue、110％Ue进行合闸操作各5次，动作应正常（手动无120％Ue进行分闸操作各5次，动作应正常
施以30％Ue进行分闸操作3次，不能分闸
机械特性测量
断路器触头开距：（12kV）9±1mm□（24kV）12±1mm
A:B:C:
合格
断路器触头超程：4±1mm
A:B:C:
断路器合闸时间：30～60ms、分闸时间：15～55ms
合格
辅助和控制回路的绝缘试验
对地之间施加工频电压值，点试1s无击穿及闪络现象
□（额定绝缘电压60V＜Ui≤300V）工频电压值：2kV
□（额定绝缘电压12V＜Ui≤60V）工频电压值: 500V
/
/
主回路电
阻的测量
□左侧扩展端至单元主回路电阻值≤μΩ
□右侧扩展端至单元主回路电阻值≤μΩ
□无扩展时第1至第单元主回路电阻值≤μΩ
