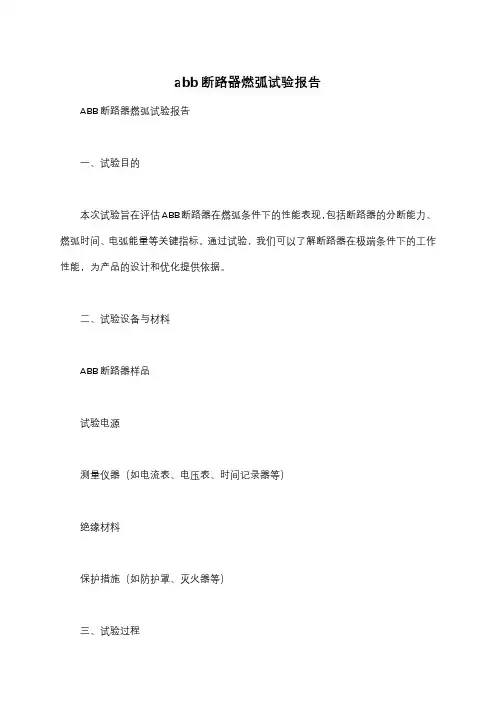

abb断路器燃弧试验报告ABB断路器燃弧试验报告一、试验目的本次试验旨在评估ABB断路器在燃弧条件下的性能表现，包括断路器的分断能力、燃弧时间、电弧能量等关键指标。

通过试验，我们可以了解断路器在极端条件下的工作性能，为产品的设计和优化提供依据。

二、试验设备与材料ABB断路器样品试验电源测量仪器（如电流表、电压表、时间记录器等）绝缘材料保护措施（如防护罩、灭火器等）三、试验过程将ABB断路器安装到试验台上，确保连接牢固，防止在试验过程中松动。

调整试验电源，使电压和电流按照规定的工况进行调节。

开启计时器，记录断路器分断瞬间的时间。

观察并记录断路器的燃弧时间、电弧能量等关键指标。

在试验过程中，注意观察断路器的分断能力和灭弧性能，确保试验过程安全进行。

重复进行多次试验，以获得可靠的试验数据。

四、试验结果与分析分断能力：通过对比不同电压和电流下的分断能力，我们可以得到断路器的分断性能曲线。

从曲线中可以看出，随着电压和电流的增加，分断能力逐渐降低。

这可能与电弧能量增加、触头烧蚀等因素有关。

燃弧时间：通过记录燃弧时间，我们可以了解断路器在燃弧条件下的工作性能。

较短的燃弧时间意味着断路器具有更好的灭弧性能。

电弧能量：通过测量电弧能量，我们可以评估断路器在燃弧过程中的能量损失。

较低的电弧能量意味着断路器具有更高的能量利用率。

通过对试验数据的分析，我们可以得出以下结论：在燃弧条件下，ABB断路器的分断能力受到一定影响，但仍然能够满足设计要求。

断路器的燃弧时间较短，表明其具有较好的灭弧性能。

电弧能量较低，说明断路器在燃弧过程中的能量损失较小。

五、结论与建议通过本次试验，我们验证了ABB断路器在燃弧条件下的性能表现。

为了进一步提高产品的性能，我们建议：对触头材料进行优化，提高其耐烧蚀性和抗电弧侵蚀能力。

改进灭弧室结构，提高其灭弧性能和散热效果。

加强产品设计和制造过程中的质量控制，确保产品的一致性和可靠性。

对产品进行定期维护和保养，延长其使用寿命和提高工作性能。

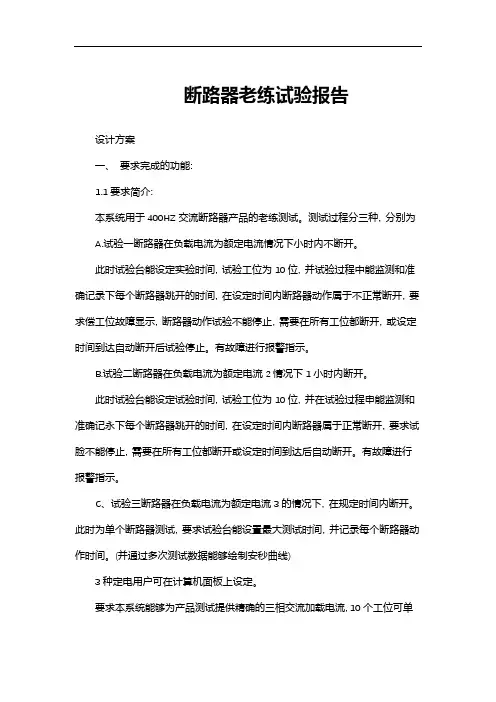

断路器老练试验报告设计方案一、要求完成的功能:1.1要求简介:本系统用于400HZ交流断路器产品的老练测试。

测试过程分三种, 分别为A.试验一断路器在负载电流为额定电流情况下小时内不断开。

此时试验台能设定实验时间, 试验工位为10位, 并试验过程中能监测和准确记录下每个断路器跳开的时间, 在设定时间内断路器动作属于不正常断开, 要求偿工位故障显示, 断路器动作试验不能停止, 需要在所有工位都断开, 或设定时间到达自动断开后试验停止。

有故障进行报警指示。

B.试验二断路器在负载电流为额定电流2情况下1小时内断开。

此时试验台能设定试验时间, 试验工位为10位, 并在试验过程申能监测和准确记永下每个断路器跳开的时间, 在设定时间内断路器属于正常断开, 要求试脸不能停止, 需要在所有工位都断开或设定时间到达后自动断开。

有故障进行报警指示。

C、试验三断路器在负载电流为额定电流3的情况下, 在规定时间内断开。

此时为单个断路器测试, 要求试验台能设置最大测试时间, 并记录每个断路器动作时间。

(并通过多次测试数据能够绘制安秒曲线)3种定电用户可在计算机面板上设定。

要求本系统能够为产品测试提供精确的三相交流加载电流, 10个工位可单独自动旁路。

自动采集电流、工作时间等参数。

控制流程由计算机编制, 采集的数据和通断状态可在计算机上显示, 并能够归纳数据用于生成安秒曲线。

1.2求测指:工位数:10 路。

时间控制:10工位独立控制, 范围:0~5000秒, 精度01S:每相最大电流:100A, 三相电流独立调节, 10工位合计不超过400A。

以后可扩展至每相200A, 10工位合计不超过600A。

输出形式:纯净400HZ正弦波。

分A、B、C三相输出, 每相最大电流100A。

10工位合计不超过400A。

每路电流可分别设置和检测, 电流量程;150A.设置和检测精度:1%。

2.1.2 设计点与方案:400HZ大电流恒流源的精度与功率是本系统设计的主要难点。

工程名称：阳光城假日广场(时代广场）10kV配电工程安装位置: 1AH 出线柜1.铭牌：真空断路器型号VB2 plus-12/T630-25 额定电压(kV) 12额定电流(A) 630 额定频率(Hz) 50操作电压(V) DC 110 额定短路开断电流(kA) 25电机电压（V）DC 110 额定短路持续时间(S) 4 出厂编号C1401539制造厂上海通用电气开关有限公司出厂日期2014年04月2. 分、合闸线圈检查：温度：21℃湿度：50 % 试验日期：2014年10月29日名称合闸分闸线圈电阻(Ω) 57.15 58.93绝缘电阻(MΩ) 36 433．操动机构试验：温度：21℃湿度：50 % 试验日期：2014年10月29日操作类别操作电压（V）操作次数可靠性试验试验结果合、分110%额定操作电压DC121V 3 ------- ----合80%额定操作电压DC88V 3 (80%~110%)Un可靠动作DC88V~121V通过分65%额定操作电压DC71.5V 3 ＜30%Un可靠不动作DC33V通过合、分、重合100%额定操作电压DC110V 3＞65%Un可靠动作DC71.5V通过储能时间3s4．时间测试：温度：21℃湿度：50 % 试验日期：2014年10月29日名称实测值要求A相B相C相合闸时间(ms) 36.2 36.6 36.3 35-70 合闸弹跳时间(ms) 0.6 0.6 0.6 ≦2 分闸时间(ms) 25.2 25.0 25.1 20-50 三相合闸不同期差(ms) 0.4 ≦2 三相分闸不同期差(ms) 0.2 ≦2相 别 A B C 要 求 值 电阻（μΩ）444444≤60μΩ6．绝缘及交流耐压试验: 温度：21℃ 湿度：50 % 试验日期：2014年10月29日 相别 试验项目 绝缘电阻（M ） 试验电压 （kV ）试验时间 （S ）试验结果试验前 试验后 A相对地 1000 1000 33.660通过断口 1500 1500 B相对地 1000 1500 断口 1000 1500 C 相对地 1000 1500 断口100015007．试验仪器仪表:器具名称 编号检验证编号检验单位有效期高压绝缘电阻测试仪 见检测报告充气式交直流高压试验变压器高压开关综合测试仪 回路电阻测试仪 万用表(可测温度)8．试验结果:合格。

批准：
审核：
主检：
声明： 1、本检验报告涂改、换页无效。

未经本单位书面批准，不得部分复制本检验报告。

（完全复制除外） 2、对本报告如有异议，应在收到报告15日内以书面形式向本单位提出，过期不予受理。

检验单位地址：电话：送验日期：年 月 日检验日期：
年 月 日报告日期：
年 月 日
见证单位：检验类别：见证人员：监督编号：型号规格：样品编号：
检评依据：工程部位： 5.1.59、断路器检验报告工程名称：报告编号：生产单位：样品名称：断路器检验报告
委托单位：检验单位：(报告专用章)。

XXXXXXXXX 电项目断路器保护单元调试报告
项目名称： XXXXXXXXXXXX 项目
CRC 校验码:
定值通知单编号:
装置厂家：河北国盛电气科技有限公司
试验人员：
一、检验报告
（测试设备名称及型号：PW4661E 自动化调试仪；共立3125绝缘电阻表选用档位1000V ）
1外观及接线检查（合格标示“V” ，不合格写明缺陷及原因）
安装位置：10kV 出线塔（真空断路器）
保护装置型号：SEF5
版本号: 试验日期：2018
年6月16日
温度：27C,
湿度：35%
2绝缘电阻及介质强度检测
绝缘电阻实测记录（单位：M Q）开路电压为1000V的测试仪器测定其绝缘电阻应不小于10M Q。

3通电初步检验（合格标示“V”，不合格写明缺陷及原因）
零点漂移
模拟量
以上模拟量零漂要求控制在一〜范围内5精度校验
、结论
此装置按照中华人民共和国国家标准GB/T14285-2016《继电保护和安全自动装置技术规程》经试验合格，可以投入运行。

断路器检验报告
委托单位：检验单位：(报告专用章)
工程名称：1报告编号：
生产单位：样品名称：
型号规格：样品编号：
检评依据：工程部位：断路器检验报告见证单位：检验类别：
见证人员：监督编号：
送验日期：年 月 日检验日期：年 月 日报告日期：年 月 日
声明： 1、本检验报告涂改、换页无效。

未经本单位书面批准，不得部分复制本检验报告。

（完全复制除外） 2、对本报告如有异议，应在收到报告15日内以书面形式向本单位提出，过期不予受理。

检验单位地址：电话：
批准：审核：主检：。

户内真空断路器试验报告
3. 断路器分、合闸时间测试
4. 分、合闸线圈直流电阻、绝缘电阻及操动机构试验
5.交流耐压试验
户内真空断路器试验报告
3. 断路器分、合闸时间测试
4. 分、合闸线圈直流电阻、绝缘电阻及操动机构试验
户内真空断路器试验报告
3. 断路器分、合闸时间测试
4. 分、合闸线圈直流电阻、绝缘电阻及操动机构试验
户内真空断路器试验报告
3. 断路器分、合闸时间测试
4. 分、合闸线圈直流电阻、绝缘电阻及操动机构试验
户内真空断路器试验报告
3. 断路器分、合闸时间测试
4. 分、合闸线圈直流电阻、绝缘电阻及操动机构试验
户内真空断路器试验报告
3. 断路器分、合闸时间测试
4. 分、合闸线圈直流电阻、绝缘电阻及操动机构试验。

小型断路器检测报告1. 引言小型断路器是一种常见的电气保护设备，广泛应用于各种电气系统中。

为了确保其正常运行和安全性能，对小型断路器进行定期检测是非常重要的。

本文将介绍小型断路器检测的步骤和方法。

2. 准备工作在进行小型断路器检测之前，需要准备一些必要的工具和设备。

以下是常用的工具和设备清单：•手动操作工具（如螺丝刀、扳手等）•测试仪器（如电压表、电流表等）•绝缘测试仪•短路测试器确保以上工具和设备的正常运行和准确度，以便进行后续的检测工作。

3. 检查外观和连接首先，对小型断路器的外观进行检查。

检查外壳是否完好无损，接线端子是否松动，是否有明显的烧焦痕迹等。

确保外观没有异常情况后，进一步检查连接情况。

检查小型断路器的连接是否紧固，接线是否正确、无松动或脱落的情况。

特别要检查断路器与电源之间的连接，确保连接可靠。

4. 电气参数测试接下来，进行小型断路器的电气参数测试。

首先，使用电压表测量电源电压，确保电源电压符合断路器的额定电压范围。

然后，使用电流表测量负载电流，确保电流不超过断路器的额定电流。

同时，使用绝缘测试仪对小型断路器的绝缘性能进行测试。

将绝缘测试仪连接到断路器的输入和输出端子上，进行绝缘电阻测试。

确保绝缘电阻值符合相关标准要求，以保证断路器的安全性能。

5. 短路保护测试小型断路器的一个重要功能是短路保护。

为了测试短路保护功能是否正常，需要使用短路测试器进行测试。

首先，将短路测试器连接到小型断路器的输出端子上。

然后，通过触发短路测试器，模拟短路情况。

观察断路器是否能及时切断电路，并阻止短路电流通过。

6. 故障判断和维修在完成以上步骤后，根据测试结果进行故障判断。

如果发现小型断路器存在故障或不正常的情况，需要进行维修或更换。

对于一些较为简单的问题，如松动的接线端子，可以使用手动操作工具进行紧固。

对于一些复杂的故障，如烧毁的元件，可能需要更换整个断路器。

7. 结论通过以上步骤的检测和维修，可以确保小型断路器的正常运行和安全性能。
