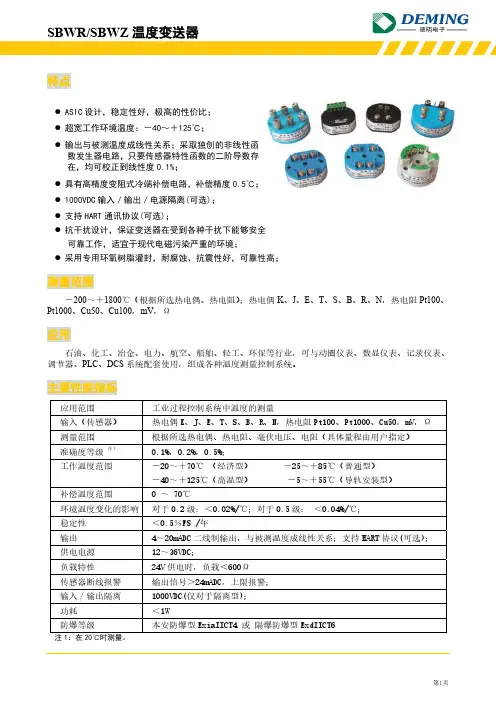

SBWZ温度变送器产品说明书

特点●ASIC设计，稳定性好，极高的性价比；●超宽工作环境温度：－40～＋125℃；●输出与被测温度成线性关系；采取独创的非线性函数发生器电路，只要传感器特性函数的二阶导数存在，均可校正到线性度0.1%；●具有高精度变阻式冷端补偿电路，补偿精度0.5℃；●1000VDC输入／输出／电源隔离(可选)；●支持HART通讯协议(可选)；●抗干扰设计，保证变送器在受到各种干扰下能够安全可靠工作，适宜于现代电磁污染严重的环境；●采用专用环氧树脂灌封，耐腐蚀、抗震性好，可靠性高；测量范围－200～＋1800℃（根据所选热电偶、热电阻）；热电偶K、J、E、T、S、B、R、N，热电阻Pt100、Pt1000、Cu50、Cu100，mV，Ω应用石油、化工、冶金、电力、航空、船舶、轻工、环保等行业，可与动圈仪表、数显仪表、记录仪表、调节器、PLC、DCS系统配套使用，组成各种温度测量控制系统。

主要性能指标应用范围 工业过程控制系统中温度的测量输入（传感器） 热电偶K、J、E、T、S、B、R、N，热电阻Pt100、Pt1000、Cu50，mV，Ω 测量范围 根据所选热电偶、热电阻、毫伏电压、电阻（具体量程由用户指定）准确度等级 注10.1%，0.2%，0.5%；工作温度范围 －20～＋70℃ （经济型） －25～＋85℃（普通型）－40～＋125℃（高温型） －5～＋55℃（导轨安装型） 补偿温度范围 0 ～ 70℃环境温度变化的影响 对于0.2级：＜0.02%/℃；对于0.5级： ＜0.04%/℃；稳定性 ＜0.5％FS /年输出 4～20mADC二线制输出，与被测温度成线性关系；支持HART协议(可选)；供电电源 12～36VDC；负载特性 24V供电时，负载＜600Ω传感器断线报警 输出信号＞24mADC，上限报警；输入／输出隔离 1000VDC(仅对于隔离型)；功耗 ＜1W防爆等级 本安防爆型ExiaIICT4 或 隔爆防爆型ExdIICT6注1：在20℃时测量。

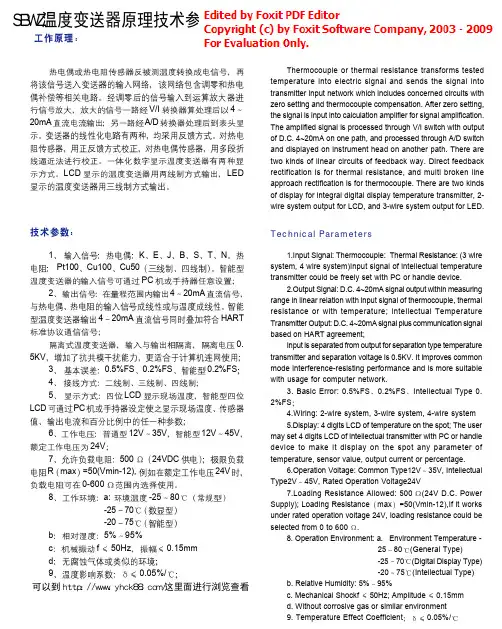

ＳＢＷＺ温度变送器原理技术参数Operation TheoryThermocouple or thermal resistance transforms tested temperature into electric signal and sends the signal into transmitter input network which includes concerned circuits with zero setting and thermocouple compensation. After zero setting, the signal is input into calculation amplifier for signal amplification. The amplified signal is processed through V/I switch with output of D.C. 4~20mA on one path, and processed through A/D switch and displayed on instrument head on another path. There are two kinds of linear circuits of feedback way. Direct feedback rectification is for thermal resistance, and multi broken line approach rectification is for thermocouple. There are two kinds of display for integral digital display temperature transmitter, 2wire system output for LCD, and 3-wire system output for LED.20mAV/I A/D4LCDLEDTechnical Parameters 1 K E J B S T N Pt100 Cu100 Cu50 PC 2 4 20mA 4 20mA HART 0. 5KV 3 4 5 LCD 6 24V 7 500 24VDC R max =50(Vmin-12), 0-600 8 a: -25 80 -25 70 -20 75 b 5% 95% f 50Hz 0.15mm c d 9 0.05%/ 24V PC 12V 35V 12V 45V 0.5%FS 0.2%FS LCD 0.2%FS1.Input Signal: Thermocouple: Thermal Resistance: (3 wire system, 4 wire system)Input signal of intellectual temperature transmitter could be freely set with PC or handle device. 2.Output Signal: D.C. 4~20mA signal output within measuring range in linear relation with input signal of thermocouple, thermal resistance or with temperature; Intellectual Temperature Transmitter Output: D.C. 4~20mA signal plus communication signal based on HART agreement; Input is separated from output for separation type temperature transmitter and separation voltage is 0.5KV. It improves common mode interference-resisting performance and is more suitable with usage for computer network. 3. Basic Error: 0.5%FS 0.2%FS Intellectual Type 0. 2%FS 4.Wiring: 2-wire system, 3-wire system, 4-wire system 5.Display: 4 digits LCD of temperature on the spot; The user may set 4 digits LCD of intellectual transmitter with PC or handle device to make it display on the spot any parameter of temperature, sensor value, output current or percentage. 6.Operation Voltage: Common Type12V 35V, Intellectual Type2V 45V, Rated Operation Voltage24V 7.Loading Resistance Allowed: 500 (24V D.C. Power Supply); Loading Resistance max =50(Vmin-12),If it works under rated operation voltage 24V, loading resistance could be selected from 0 to 600 . 8. Operation Environment: a. Environment Temperature 25 80 (General Type) -25 70 (Digital Display Type) -20 75 (Intellectual Type) b. Relative Humidity: 5% 95% c. Mechanical Shockf 50Hz; Amplitude 0.15mm d. Without corrosive gas or similar environment 9. Temperature Effect Coefficient 0.05%/可以到ｈｔｔｐ：／／ｗｗｗ．ｙｈｃｋ８８．ｃｏｍ／这里面进行浏览查看。

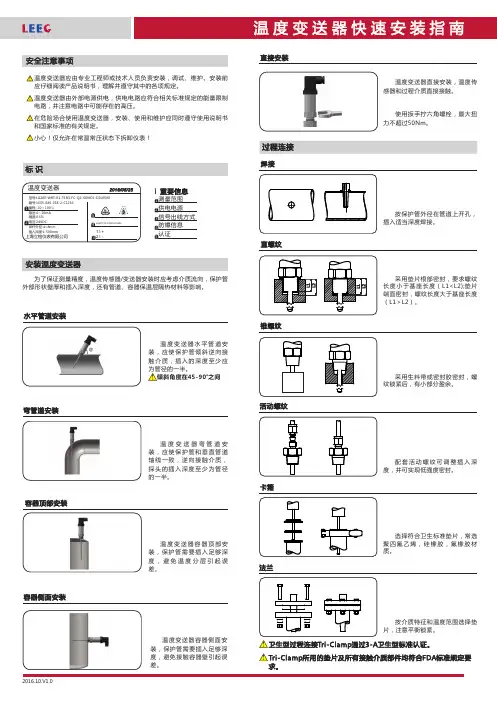

温度变送器的技术参数与选型∙关键词:∙资料类型：∙上传时间：∙暂无上传相关文件∙资料简介∙SBW系列热电偶、热电阻温度变送器是DDZ系列仪表中的现场安装式温度变送器单元，与工业热电偶、热电阻配套使用，它采用二线制传输方式(两根导线作为电源输入和信号输出的公用传输线)。

将工业热电偶、热电阻信号转换成与输入信号或与温度信号成线性的4-20mA、0-10mA的输出信号.该温度变送器可直接安装在热电偶、热电阻的接线盒内与之形成一体化结构。

它作为新一代测温仪表可广泛应用与冶金、石油、化工、电力、轻工、纺织、食品、国防以及科研等工业部门。

2、主要特点：·采用硅橡胶或环氧树脂密封结构，因此耐震、耐湿、适合在恶劣的现场环境安装使用。

·现场安装在热电偶、热电阻的接线盒内使用，直接输出4-20mA、0-10mA的输出信号。

这样既节约了昂貴的补偿导线费用，又提高了信号远距离传输过程中的抗干扰能力；·热电偶变送器具有冷端温度自动补偿功能；·精度高、功耗低，使用环境温度范围宽，工作稳定可靠；·适用范围广、既可以与热电偶、热电阻形成一体化现场安装结构，也可以作为功能模块安装在检测设备中和仪表盘上使用；·智能型温度变送器可通过HART调制解调器与上位机通讯或与手持器和PC机对变送器的型号、分度号、量程进行远程信息管理、组态、变量监测、校准和维护功能；·智能型温度变送器可按用户实际需要调整变送器的显示方向，并显示变送器所测的介质温度、传感器值的变化、输出电流和百分比例；3、工作原理：热电偶或热电阻传感器将被测温度转换成电信号，再将该信号送入变送器的输入网络，该网络包含调零和热电偶补偿等相关电路。

经调零后的信号输入到运算放大器进行信号放大，放大的信号一路经V/I转换器计算处理后以4－20mA直流电流输出；另一路经A/D转换器处理后到表头显示。

变送器的线性化电路有两种，均采用反馈方式。

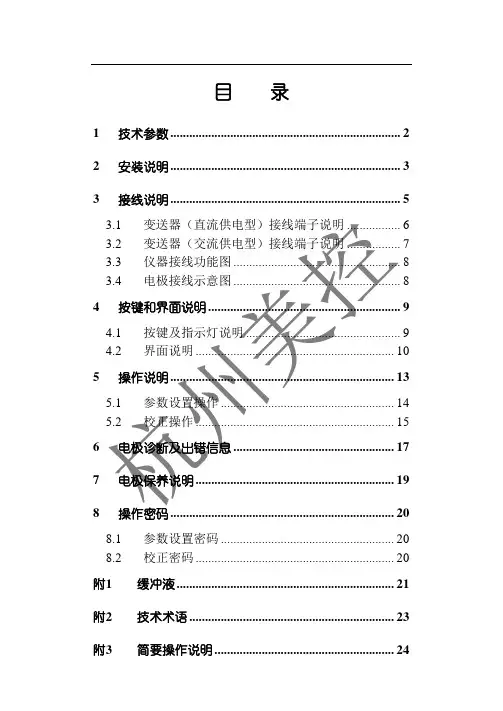

目录1技术参数 (2)2安装说明 (3)3接线说明 (5)3.1 变送器（直流供电型）接线端子说明 (6)3.2 变送器（交流供电型）接线端子说明 (7)3.3 仪器接线功能图 (8)3.4 电极接线示意图 (8)4按键和界面说明 (9)4.1 按键及指示灯说明 (9)4.2 界面说明 (10)5操作说明 (13)5.1 参数设置操作 (14)5.2 校正操作 (15)6电极诊断及出错信息 (17)7电极保养说明 (19)8操作密码 (20)8.1 参数设置密码 (20)8.2 校正密码 (20)附1缓冲液 (21)附2技术术语 (23)安全预防措施请认真阅读并遵守下列要求！在仪器上电前，请对照您持有仪表的型号，确认供电电压：变送器需用18V－30VDC直流电源供电变送器需用100V－250V AC交流电源供电打开仪器会有电路部分暴露，因此除了接线仓和仪表透明罩外，不应打开仪器其它部分。

打开的仪器内部能接触到的器件上的电压足以威胁人的生命。

若需检修，需要返回厂家。

只有厂家专业人员才能在带电情况下打开仪器。

当相应的保护失效时，请停止操作。

出现以下情况时，保护可能失效：◇仪器外观有明显破损◇仪器不能正常测量◇长期储存于超过70℃的环境中◇经过剧烈的震动或碰撞后1 技术参数2安装说明①1、请选择合适位置安装pH计（以下简称仪器），避免仪器直接受到阳光照射。

2、安装前请阅读本说明书，以免接线不正确导致仪器损坏。

3、pH或ORP电极信号传输须采用专用电极电缆，请不要用一般电缆代替，否则将产生错误的测量结果。

4、仪器内部的继电器为小电流继电器，若要控制较大动力的图2－1 仪器和动力装置接线示意图3 接线说明接线仓内部图（拆掉压线盖）接线步骤：打开接线仓盖→拆下压线盖→接线→装上压线盖→装上接线仓盖。

图3－1a 变送器(直流供电型)接线端子图图3－1b 变送器(交流供电型)接线端子图3.3 仪器接线功能图4 按键和界面说明图5-1 按键面板图4.1 按键及指示灯说明Cal ——校正功能键Conf ——参数设置功能键——功能切换/数字循环功能键——移位功能键Enter ——确认功能键Wash 灯：清洗指示灯,当清洗继电器动作时，此灯亮Alarm灯：报警指示灯，仪表超限报警或自检报警时，此灯亮4.2.1 测量界面入码自动清零，请操作人员重新输入。

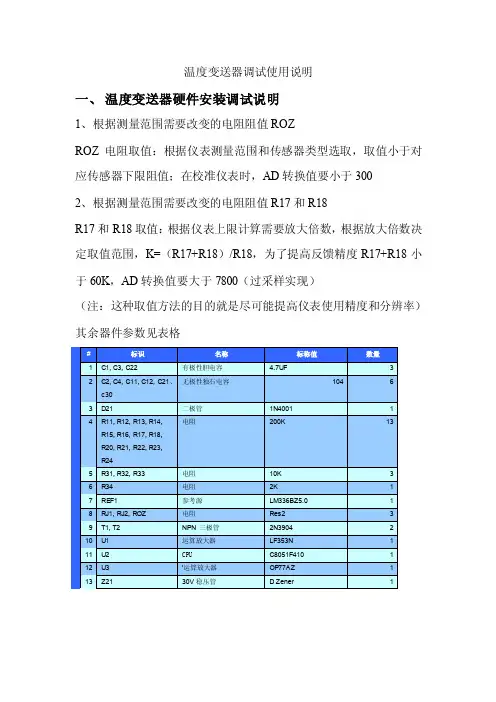

温度变送器调试使用说明一、温度变送器硬件安装调试说明1、根据测量范围需要改变的电阻阻值ROZROZ电阻取值：根据仪表测量范围和传感器类型选取，取值小于对应传感器下限阻值；在校准仪表时，AD转换值要小于3002、根据测量范围需要改变的电阻阻值R17和R18R17和R18取值：根据仪表上限计算需要放大倍数，根据放大倍数决定取值范围，K=（R17+R18）/R18，为了提高反馈精度R17+R18小于60K，AD转换值要大于7800（过采样实现）（注：这种取值方法的目的就是尽可能提高仪表使用精度和分辨率）其余器件参数见表格二、温度变送器调试说明1、按键说明仪表有3个按键，模式键MODE、上升键UP、下降键DN。

UP、DN会根据连续按键时间长短，使修改的参数数值会以*1、*10、*100、*1000数率发生变化，以达到快速完成参数设定的目的。

2、工作状态仪表工作时有三种状态，正常变送显示工作状态、4-20MA输出调试与量程设定状态、仪表出厂调校状态。

3、正常变送显示工作状态正常变送显示工作状态下共有5个显示子页面①测量温度显示页面（XXX ℃）②变送电流输出显示页面（P XXX ma）③仪表量程上限显示页面(H XXX ℃)④仪表量程下限显示(L XXX ℃)⑤仪表工作状态调整页面(00 XXX)按模式键MODE循环显示每个页面。

长时间没有按键按下时，自动返回到测量温度显示页面。

如果温度显示值_xxx和_xxx,表示测量超过量程范围。

4、4-20MA输出调试与量程设定状态正常变送显示工作状态时按MODE键，转到仪表工作状态调整页面，按上升键UP与下降键DN，调整数字到123，按模式键MODE，进入4-20MA输出调试与量程设定状态，按模式键MODE切换页面，按上升键UP与下降键DN改变参数数值，4-20MA输出调试与量程设定状态下共有4个子页面①4-20MA手动输出调试页面（HP XXX ma）②量程上限设定页面（HC XXX ℃）③量程下限设定页面（LC XXX ℃）④返回正常变送显示工作状态页面(00 XXX)在4-20MA手动输出调试页面，按上升键UP与下降键DN可以手动调整变送器输出，输出范围3.８MA~22MA，此功能主要是为了现场系统调试方便设置，变送器量程上限设定页面、量程下限设定页面设定变送器量程，使仪表在正常工作状态时变送器输出和4-20MA相对应，如果设定时量程下限大于量程上限，4-20MA输出和量程反比例对应，在返回正常变送显示工作状态页面时按上升键，存储设定参数结束设定，返回到正常变送显示工作状态。

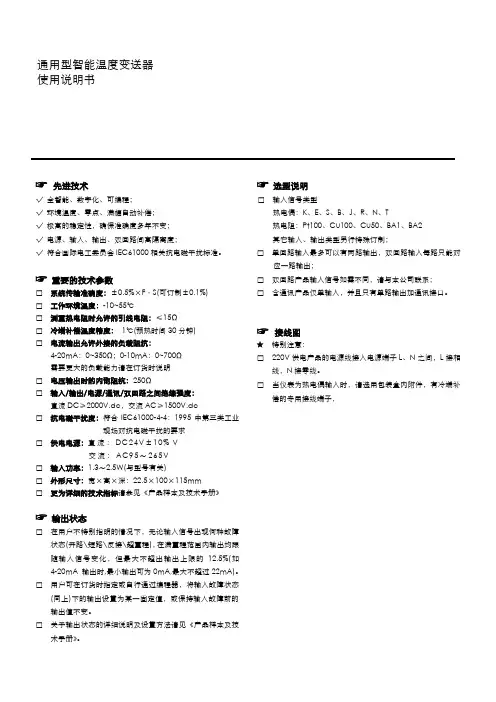

☞先进技术√全智能、数字化、可编程；√环境温度、零点、满幅自动补偿；√极高的稳定性，确保准确度多年不变；√电源、输入、输出、双回路间高隔离度；√符合国际电工委员会IEC61000相关抗电磁干扰标准。

☞重要的技术参数□系统传输准确度：±0.5%×F〃S(可订制±0.1%)□工作环境温度：-10~55℃□测量热电阻时允许的引线电阻：≤15Ω□冷端补偿温度精度：1℃(预热时间30分钟)□电流输出允许外接的负载阻抗：4-20mA：0~350Ω；0-10mA：0~700Ω需要更大的负载能力请在订货时说明□电压输出时的内部阻抗：250Ω□输入/输出/电源/通讯/双回路之间绝缘强度：直流DC≥2000V.dc，交流AC≥1500V.dc□抗电磁干扰度：符合IEC61000-4-4：1995中第三类工业现场对抗电磁干扰的要求□供电电源：直流：DC24V±10% V交流：AC95～265V□输入功率：1.3～2.5W(与型号有关)□外形尺寸：宽×高×深：22.5×100×115mm□更为详细的技术指标请参见《产品样本及技术手册》☞输出状态□在用户不特别指明的情况下，无论输入信号出现何种故障状态(开路\短路\反接\超量程)，在满量程范围内输出均跟随输入信号变化，但最大不超出输出上限的12.5%(如4-20mA 输出时,最小输出可为0mA,最大不超过22mA)。

□用户可在订货时指定或自行通过编程器，将输入故障状态(同上)下的输出设置为某一固定值，或保持输入故障前的输出值不变。

□关于输出状态的详细说明及设置方法请见《产品样本及技术手册》。

☞选型说明□输入信号类型热电偶：K、E、S、B、J、R、N、T热电阻：Pt100、Cu100、Cu50、BA1、BA2其它输入、输出类型另行特殊订制；□单回路输入最多可以有两路输出，双回路输入每路只能对应一路输出；□双回路产品输入信号如需不同，请与本公司联系；□含通讯产品仅单输入，并且只有单路输出加通讯接口。

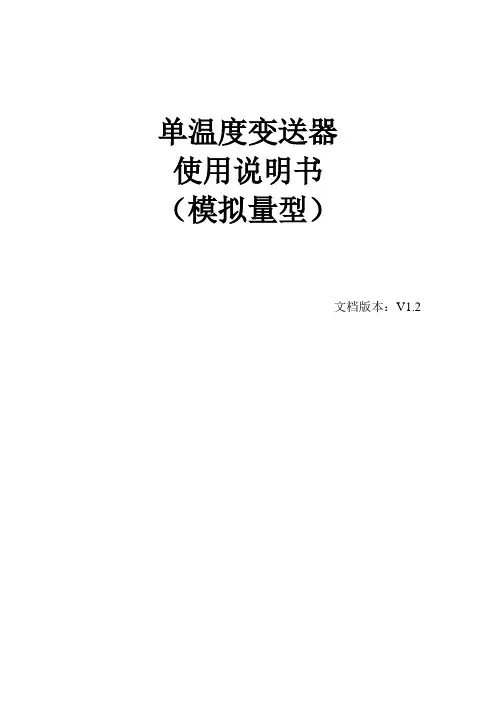

单温度变送器使用说明书（模拟量型）文档版本：V1.21. 产品介绍 (3)2. 产品选型 (4)3. 设备安装说明 (5)4. 常见问题及解决办法 (7)5. 联系方式 (7)6. 文档历史 (7)7. 附录：各种壳体尺寸 (8)1. 产品介绍1.1 产品概述该温度变送器广泛适用于通讯机房，仓库楼宇以及自控等需要温度监测的场所，传感器输入电源，测温单元，信号输出三部分完全隔离。

安全可靠，外观美观，安装方便。

1.2 功能特点采用美国进口的测温单元，测量精准。

采用专用的模拟量电路，使用温度围宽。

10~30V 宽电压围供电，规格齐全，安装方便。

可同时适用于四线制与三线制接法。

产2.品选型WD- 单温度变送、传感器N01- RS485通讯（Modbus-RTU协议）1- 86液晶壳2- 壁挂王字壳9- 管道壳1 外置圆形不锈钢探头2 外置磁吸式探头3 外置扁形不锈钢探头4 外置4分管螺纹探头4L 外置4分管螺纹长探头3. 设备安装说明3.1 设备安装前检查设备清单：■变送器设备1台■12V/2A电源1台（选配）■合格证、售后服务卡、保修卡等3.2 接线3.2.1 电源接线宽电压电源输入10~30V均可。

针对0~10V型输出，只能用24V供电。

3.2.2输出接口接线设备标配是具有1路模拟量输出。

可同时适应三线制与四线制。

3.3 具体型号接线3.3.13.3.2：管道壳体接线3.3.3：86液晶壳接线序号说明序号说明1 电源正（10~30V DC） 5 温度信号正2 电源负 6 温度信号负3 传感器黄色线7 空闲4 传感器棕色线8 传感器黑色线注：外置传感器时3、4、8空闲。

3.4 接线方式举例四线制接法示意图三线制接法示意图4. 常见问题及解决办法4.1 无输出或输出错误可能的原因：1)量程对应错误导致PLC计算错误，本公司产品测温围默认均为-40℃~80℃。

2)接线方式不对或者接线顺序错误。

3)供电电压不对（针对0~10V型均为24V供电）。

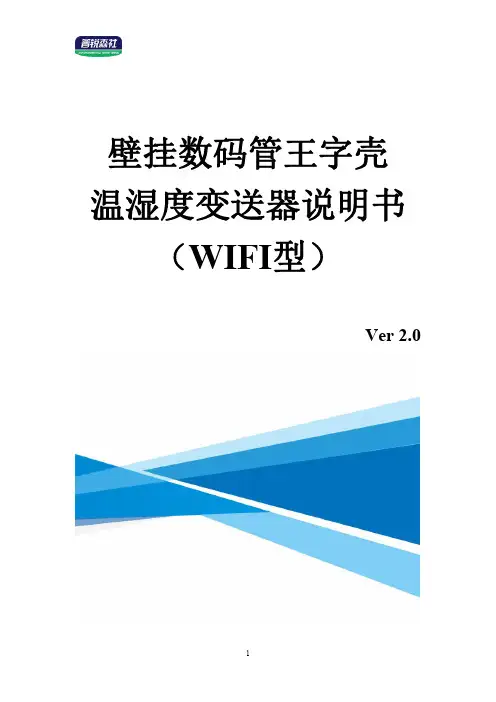

壁挂数码管王字壳温湿度变送器说明书（WIFI型）Ver2.0目录第1章产品简介 (3)1.1产品概述 (3)1.2功能特点 (3)1.3主要技术指标 (3)1.4产品选型 (4)1.5设备信息 (4)第2章设备安装及使用 (7)2.1设备安装说明 (7)2.2设备使用 (7)第3章监控平台介绍 (11)第4章常见问题及解决办法 (11)第5章注意事项 (11)第6章免责声明 (12)附录：部分探头尺寸 (13)第1章产品简介1.1产品概述该产品为壁挂高防护等级外壳，防护等级IP65，防雨雪且透气性好。

电路采用美国进口工业级微处理器芯片、进口高精度温度传感器，确保产品优异的可靠性、高精度和互换性。

可采集数据并通过WIFI方式上传到服务器。

本产品充分利用已架设好的WIFI通讯网络实现数据采集和传输，达到数据集中监控的目的。

可大大减少施工量，提高施工效率和维护成本。

设备7-30V宽压供电，外壳防护等级高，能适应现场各种恶劣条件。

1.2功能特点■采用瑞士进口的测量单元，测量精准■通过WIFI方式上传数据，支持局域网内通信、跨网关广域网通信■支持动态域名解析DNS■数据采集频率2s/次，数据上传频率1s~65535s/次可设■可接免费的云平台■产品采用壁挂式防水壳，安装方便，防护等级高。

1.3主要技术指标直流供电（默认）DC7-30V最大功耗0.1W（DC24V）A准精度湿度±2%RH(60%RH,25℃)温度±0.4℃（25℃）B准精度（默认）湿度±3%RH(60%RH,25℃)温度±0.5℃（25℃）变送器电路工作温湿度-40℃~+60℃，0%RH~95%RH（非结露）探头工作温度-40℃~+120℃默认：-40℃~+80℃探头工作湿度0%RH-100%RH温度显示分辨率0.1℃湿度显示分辨率0.1%RH温湿度刷新时间1s长期稳定性湿度≤1%RH/y温度≤0.1℃/y响应时间湿度≤8s(1m/s风速)温度≤25s(1m/s 风速)数据上传时间默认10s/次，1s~65535s 可设数据采集时间2s/次WIFI 通信参数802.11b/g/n安全性安全方式WEP/WPA-PSK/WPA2-PSK 加密类型WEP/TKIP/AES1.4产品选型1.5设备信息尺寸：PR-公司代号300SMG-壁挂数码管王字壳WS-温湿度变送、传感器WIFI-WIFI 型1外置铜头3外置西门子头4外置精装探头5外延精装探头6外延防水探头7外延高灵敏度探头9外延金属防水探头A 外延四分管螺纹探头B 外延宽温探头ZJ 外延夹持探头HD 活动螺纹探头FW蜂窝型探头（相比外延金属防水探头对湿度环境反应灵敏，不防尘，无法使用在粉尘较大的环境，抗2.5m/s 风）FF不锈钢防风探头（316L 不锈钢材质，耐腐蚀性强，高温强度优秀，间隙小，可抗30m/s 风，可阻挡细小粉尘穿透）数码管王字壳温湿度传感器外观图：1345679AB ZJ HD FWFF序名称内容号①设备贴膜上面带有产品logo以及名称②电源线DC5.5*2.1规格；使用配件电源适配器插入供电③传感器温湿度传感器④安装孔位使用配件膨胀螺丝包，将设备安装至墙面等需要安装的位置包装内容主设备×1产品合格证、保修卡×1膨胀螺丝包（含2个自攻螺丝及2个膨胀塞）×112V电源适配器×1第2章设备安装及使用2.1设备安装说明设备主体的安装2.2设备使用接通电源将电源适配器连接至设备的供电接口，再接通电源连接至网络1下载配置工具，使用QQ扫描二维码（仅限安卓手机），点击“客户端本地下载”，下载完成后根据手机提示将APP安装。

3．《外型及操作设置》§1【按键说明】SET/（M）：设置/确认键，▲/（S）：增加键，▲/（Z）：减少键，长按▲/（S）是左移键，长按▲/（Z）是右移键§2【参数设置】1长按设置键2秒以上不松开，直至显示(Loc)参数；2点按或键，调出参数值，修改位闪烁，长按或键移动修改位，点按或修改参数值，点按键保存；3将密码锁改为0001，点按键，显示本组下一个参数名；4点按键可以顺序翻阅参数名称，按步骤②对需要修改的参数进行设置。

查阅或设置第一组参数最后一个参数时，点按键将退出设置；§3【参数一览】第一组参数（将Loc密码锁改为0001）符号名称内容取值范围Loc密码锁0001Sn输入信号选择▲/▲oPL变送输出下限值测量范围内oPH变送输出上限值测量范围内oPH-oPL≥50℃第二组参数（将Loc密码锁改为1000）符号名称内容取值范围Loc密码锁1000FLtr滤波系数1～30秒Sc平移修正-5.00℃～+5.00℃防爆等级本安防爆ExiaⅡCT4～6 Ui:30VDC Ii:100mA《面板按键显示图》数码管显示器（三按键SET/液晶屏显示器（三按键M/S/Z型谱说明》WZPB–248–S–E–B-Sn–（oPL–oPH）③④⑤⑥⑦：＿248系列温度变送器。

Smart HVRT总线通讯协议，版本LED数码管显示，C：＿宁波三和2088铝合金壳体，输入信号（分度号）。

变送输出零点。

变送输出满度。

＿滤波系数平移修正（-5.00℃～+5.00℃WZPB-248-S-E-B-Pt100-（0～300）总线型/LED数码管显示/Pt100/（0WZPB-248-S-C-B-Pt100-（-50～150）总线型/LCD液晶显示/Pt100/（-50江苏华夏仪表有限公司。

JWBIntegration temperaturetransmitter instructionsv3.0First summarizeJWB Integration temperature transmitter is a non­contact measuring temperature field with instrument ，Usually the related secondary instrument or computer data acquisition system supporting the use of the measurement ，It can accuratelymeasure the temperature of all kinds of medium and objects (used scope ­200 ℃ ~ 1600 ℃) working process .The Principle of JWB Integration temperature transmitter is taking an amplifier transmission module into the waterproof or the critical terminal box of fabricated temperature sensor ，and connected with the sensor ， output Standard 4 ~ 20 mA DC (two­ wire) .This series product were issued by the relevant national standards and regulations related GB JJG related content ， and meet the relevant documents to IEC standard ，then finished by learning advantages of the reference of the same products abroad .It Makes the product more reliable, accurate, very suitable for all kinds of environment of the temperature measurement . Second technology parametersPower: 24 V DC (18 ~ 36 V DC) current output load: 500 Ω quartile (24 V DC) . Output: 4 ~ 20 mA .Precision: B level 0.5% (the module working in 10 ℃ ~ 70 ℃).nge: sighed in the product nameplate output protection: the sensor open, themaximum output of module must be less than 25 mA. Third wiring 、appearanceFourththe basic structure3.1 basic structure: sensor + (connection device + junction box + protection tube) +transmission module.3.2 Length: L = protection tube presidents × insert length (unit: mm, the seal facefollowing). 3.3 the length of the cold end.a. Transmission module working temperature between­20 ℃ ~ 75 ℃.It makes t he temperature down between the temperature field and radiation by the cold end length ，Protecting the analog module circuit .b. If the thermocouple adopted , there must be cold end length .c. Protecting terminals and cable .d. The standard length of the cold end is 150 mm ,seeing the cold temperaturemeasurement environment influence situation can be appropriately changed ， For example, below 125 ℃ temperature ，it should be 50 mm length or no cold end ，Higher temperature measurement ，The cold end length must be appropriately extended .Fifth installation5.1 Sensor can be insert into the temperature field center position.5.2 Generally, perpendicular installation is used in high temperature measuring, suchas side outfit will make protection pipe deformation damage, then protect the stent may be need.5.3 A strength tube maybe need in disturbance occasion, sensor is inserted into thepipe from strengthen monitoring site; As requiring the fast response time ,keep parts out .5.4 If the measurement of velocity places (such as pipe), not only the impact of the fluid,but also the damage of eddy should be considered.The structure strength of the tube must be good,and the installation method is also very important, such as flowing down the inclined installation, or in the pipeline turn orthogonal place tomeet insert installation.Related knowledge1,According to JJG national measurement standards, the temperature sensor must be inspected between 3 and 6 months once,and be replaced one year old. 2,Transmission modulemust be inspected and calibrated once between 6and 12 months. (the potentiometer Z [W1] the 4mA, G [W2] the 20 mA) 3,Selecting the product structure model carefully according to the work environment, because it relates the safety and life of product.4,Products which were designed by of the usingparty ,if there were problem of the quality and production party have nothing to do.Beijing Collihigh Sensor Techology Co,.Ltd.Address：8F,Tower C,ke shi builing,Armor 28,xinxi road,Haidian district Beijing China Postal code：100085 Tel:86-10-82671108 Fax:86-10-62533666。

总线式温度变送器使用说明书一、概述总线式温度变送器是一种用于测量和传输温度信号的设备，采用先进的总线通信技术。

本说明书旨在为用户提供有关总线式温度变送器的详细信息，包括使用方法、特点、技术参数等。

请在使用前仔细阅读本手册，并按照说明进行操作。

二、产品特点1. 高精度测量：总线式温度变送器采用先进的温度传感器，具备高精度的温度测量能力，确保测量结果的准确性。

2. 性能稳定：采用优质元器件和可靠的电路设计，总线式温度变送器具有稳定的性能和较长的使用寿命。

3. 电气隔离：总线式温度变送器具备电气隔离功能，能够有效地隔离电气噪声和干扰，提高测量稳定性。

4. 灵活可扩展：支持总线通信协议，可与其他设备进行连接，实现远程监控和数据传输，提高整体系统的智能化水平。

三、技术参数1. 输入信号：4-20mA、0-5V、0-10V等2. 测量范围：-50℃~+150℃3. 精度：±0.1%FS4. 输出信号：RS485总线信号5. 工作电源：DC 24V6. 通信协议：Modbus RTU四、使用方法1. 安装步骤：a) 将总线式温度变送器连接至待测温度点，并确保连接牢固可靠。

b) 连接总线通信线缆，将温度变送器与监控系统或其他设备进行连接。

c) 供电：将DC 24V电源线连接至总线式温度变送器的供电端口，并确保电源稳定。

2. 参数设置：a) 使用相关工具软件，通过总线与温度变送器进行通信。

b) 进入参数设置界面，根据实际需求，设置输入信号类型、测量范围、输出信号等参数。

c) 确认参数设置后，保存并退出设置界面。

3. 数据读取与传输：a) 监控系统或上位机通过总线与温度变送器进行通信，获取温度数据。

b) 根据通信协议，进行数据解析和处理，实时监测温度变化。

c) 可根据需求，通过总线传输数据至其他设备，实现数据共享与远程监控。

五、注意事项1. 请勿将本产品暴露在高温、高湿等恶劣环境中，以免影响使用寿命。

2. 在使用过程中，避免与其他电源线或干扰源接触，以确保测量和传输的准确性和稳定性。

多路温度变送器使用说明一、多路温度变送器的基本原理1.传感器测量：多路温度变送器可以连接多个传感器，如热电偶、热敏电阻等，用于测量不同位置的温度；2.信号转化：多路温度变送器将传感器测量到的温度信号转化为标准信号，常见的有4-20mA电流信号和0-10V电压信号；3.信号输出：多路温度变送器将转化后的标准信号输出，可以连接到工业控制系统或数据采集设备。

二、多路温度变送器的特点1.多路输入：多路温度变送器通常可以连接多个传感器，可以同时监测和控制多个温度点，方便现场温度监测和控制；2.高精度：多路温度变送器采用高精度的信号转化和放大电路，可以提供高精度的温度测量和控制；3.多种输出信号：多路温度变送器常见的输出信号有4-20mA电流信号和0-10V电压信号，可以适应不同的控制系统和设备需求；4.抗干扰能力强：多路温度变送器采用专业的抗干扰设计，可以降低外界干扰电磁波对信号传输的影响；5.功耗低：多路温度变送器采用低功耗设计，可以减少对电源的需求和能源消耗。

三、多路温度变送器的应用1.温度监测：多路温度变送器可以连接多个温度传感器，用于监测不同位置的温度，如管道、储罐、反应器等；2.温度控制：多路温度变送器可以将测量到的温度信号输出给控制器，通过控制器对温度进行控制，实现恒温、升温、降温等控制需求；3.报警功能：多路温度变送器可以设置阈值，当温度超过或低于阈值时发出报警信号，用于提醒操作人员或触发其他控制设备；4.数据采集：多路温度变送器的输出信号可以连接到数据采集设备，将温度数据记录到数据库中，用于分析和监控。

四、多路温度变送器的使用注意事项1.选择合适的传感器：根据实际需求选择合适的传感器，并与多路温度变送器兼容；2.安装位置：选择一个适合的位置安装多路温度变送器，远离干扰源，避免温度漂移和干扰电磁波；3.校准和调试：在使用前对多路温度变送器进行校准和调试，确保输出信号准确可靠；4.防护措施：根据使用环境的需要，采取防护措施，如防水、防尘、防腐蚀等；5.维护保养：定期检查和维护多路温度变送器，确保其正常运行和长寿命。

高温温度变送器说明书
它由热电偶、热电阻与温度变送器模块组成，采用二线制方式，带有非线性校正电路，可直接测量工业过程中负200摄氏度到正1600摄氏度范围内的液体、气体介质和各种特质的温度，将温度信号转变成与温度信号成线性的4到20mADC电流输出信号，送显示、调节记录仪表或计算机进行集散控制。

本产品广泛应用于石油、化工、冶金、电力、轻工、纺织、食品等行业，可与动圈仪表、数显仪表、记录仪表、调节器、计算机等配套使用，组成各种温度测量控制系统。

特点：具有高精度的冷端补偿电路，全温度范围内补偿精度正负url摄氏度；独创的非线性校正电路，输出信号与被测量温度成线性关系；内带漂移自校正系统，在整个工作温度范围内保证精度。

型号参数：
型号：TI系列。

供电电压：14到34VDC，额定电压24VDC。

负载能力：供电电压为时，负载为0到500Ω。

输出：4到24mADC，二线制传输。

环境温度变化影响：
对于url级：url摄氏度。

基本误差：正负ur正负百分之一。

测量范围：负200摄氏度到正1600摄氏度。
