水暖预留预埋预留预埋安全技术交底

一、交底目的为确保水电预埋预留工程的安全、高效完成，降低安全事故发生的风险，提高工程质量，特进行安全技术交底。

二、交底内容1. 工程概况（1）工程名称：_________项目水电预埋预留工程（2）工程地点：_________（3）工程规模：_________2. 安全生产要求（1）严格遵守国家及地方有关安全生产的法律法规和标准。

（2）加强施工现场安全管理，确保施工现场安全、文明、有序。

（3）严格执行操作规程，杜绝违章作业。

3. 安全技术措施（1）施工人员必须佩戴安全帽、安全带等个人防护用品。

（2）施工现场应设置安全警示标志，确保警示标志醒目、规范。

（3）施工前，对施工现场进行安全隐患排查，消除安全隐患。

（4）施工过程中，加强现场巡查，发现安全隐患立即整改。

4. 水电预埋预留施工要点（1）熟悉图纸，了解预埋预留位置、尺寸及要求。

（2）严格按照图纸要求进行施工，确保预埋预留位置准确。

（3）预埋预留管道、线缆等材料应符合国家及行业相关标准。

（4）施工过程中，注意保护钢筋、模板等结构构件，避免损坏。

（5）施工完毕后，及时清理现场，确保现场整洁。

5. 电气施工注意事项（1）施工前，对电气设备进行检查，确保设备完好。

（2）电气设备操作人员必须取得相应资格证书。

（3）施工过程中，严格遵守电气操作规程，防止触电事故发生。

（4）电气设备安装完毕后，进行绝缘测试，确保设备安全可靠。

6. 水管施工注意事项（1）水管材料应符合国家及行业相关标准。

（2）施工过程中，注意保护水管，避免损坏。

（3）管道连接处应密封牢固，防止漏水。

（4）施工完毕后，进行试压测试，确保水管无漏水现象。

三、交底要求1. 施工单位应将本交底内容作为施工过程中的重要依据，认真贯彻执行。

2. 施工单位应加强对施工人员的安全教育，提高施工人员的安全意识。

3. 施工单位应定期对施工现场进行安全检查，确保施工现场安全。

4. 施工单位应建立健全安全生产责任制，明确各级人员的安全责任。

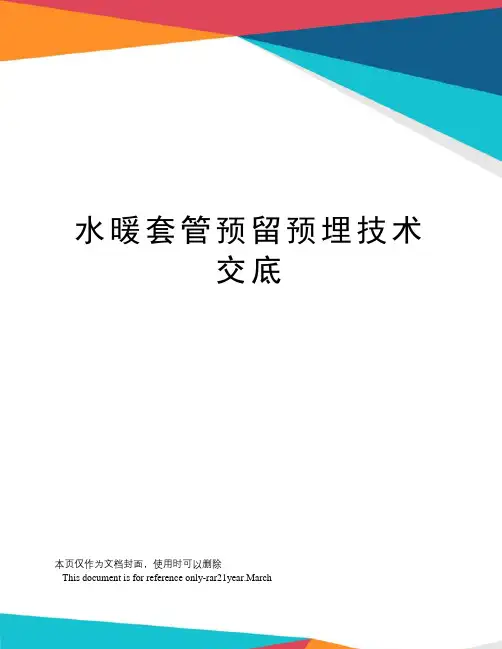

水暖套管预留预埋技术交底本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.March水暖消防预埋套管施工技术交底（一）施工准备1、在施工前结合结构及建筑施工图，工作人员必须熟悉图纸内容，认真领会图纸要求和设计意图。

熟悉所有预留孔洞、预留套管的位置、规格和数量，准确找出预留预埋点并做好标记。

2、看图的同时应积极地与土建、电气专业人员做好配合工作，避免不必要的返工与浪费。

（二）作业条件1、土建底筋或墙筋已经绑扎完毕，现场具备套管预留预埋的条件。

2、土建标高基准线已定，套管埋设的标高可依据图纸现场确定。

3、所有套管预制完毕，必须经过检验合格才可使用。

4、所有套管在土建钢筋绑扎完毕，模板闭合之前完成安装任务。

（三）材质要求预留预埋所用柔性防水套管采用外购成品，刚性及普通套管采取现场加工，采用焊接钢管及热轧钢板进行焊接。

（四）机具准备1、水平尺、钢尺、线坠、钢锯、手钳、活扳手、切割机、磨光机、电焊机、氧气-乙炔设备等。

2、作业前必须检查所用工具机具的完好性，不得使用破损、有漏电或者其它安全隐患的机具。

(五)施工要求1、预留预埋阶段工作应按本专业施工要求并配合土建进度进行，主要包括结构墙墙体预留预埋套管，楼板内的预埋套管或预留孔洞。

2、施工前认真查看图纸,熟悉预留洞的位置做到预埋时准确无误。

3、本工程中地下二层、地下一层所有穿越外墙的套管均采用柔性防水套管，穿越其它墙体及楼板的采用普通钢套管。

在土建封模板前，应对套管的位置进行复核,若有偏移应及时调整,并重新定位,以保证预埋准确。

4、防水套管安装在土建主体结构钢筋绑扎好后进行，按照给排水施工图纸标高、几何尺寸找准位置，然后将套管置于钢筋中，定位后焊接在周围钢筋上。

当套管规格较大，需要现场割断（气割）或弯曲墙体绑扎钢筋时，应事先通知相关责任工长，待批准同意后方可进行施工。

套管安装完毕，待结构补筋加固班组补筋完毕应再次核实套管定位是否有变化，如套管发生移位或松动应及时进行调整或加固。

一、交底目的为确保预留预埋阶段施工安全，预防事故发生，提高施工质量，特进行安全技术交底。

二、交底内容1. 施工人员安全意识（1）施工人员必须严格遵守国家和行业相关安全生产法律法规，增强安全意识，自觉维护施工安全。

（2）进入施工现场必须佩戴安全帽、安全带等防护用品，确保自身安全。

2. 施工现场安全管理（1）施工现场应设置明显的安全警示标志，警示施工人员注意安全。

（2）施工现场应保持整洁，避免杂物堆积，确保施工通道畅通。

（3）施工现场应设置消防设施，确保消防通道畅通。

3. 预留预埋施工安全措施（1）施工前，应熟悉图纸，了解预留预埋部位及要求，确保施工质量。

（2）施工过程中，应严格按照施工图纸及规范要求进行施工，不得擅自改变设计。

（3）施工过程中，应避免损坏原有结构，确保施工质量。

（4）施工过程中，应采取防尘、防毒、防噪声等措施，确保施工人员健康。

（5）施工过程中，应采取防止坠落、物体打击、机械伤害等事故发生的措施。

4. 特殊情况下的安全措施（1）遇有恶劣天气，如大风、大雨等，应暂停施工，确保施工人员安全。

（2）遇有紧急情况，如火灾、地震等，应立即组织人员疏散，确保人员安全。

（3）遇有设备故障，应立即停止施工，排除故障，确保设备安全。

5. 施工人员培训与考核（1）施工人员应接受专业培训，掌握预留预埋施工技能和安全操作规程。

（2）施工人员应参加考核，合格后方可上岗。

三、交底要求1. 施工单位应组织安全技术交底，确保施工人员充分了解施工安全要求。

2. 施工人员应认真学习安全技术交底内容，提高安全意识。

3. 施工过程中，施工人员应严格遵守安全技术交底要求，确保施工安全。

四、附则1. 本安全技术交底模板适用于预留预埋阶段施工。

2. 施工单位可根据实际情况对安全技术交底模板进行修改和完善。

3. 本安全技术交底模板自发布之日起实施。

注：本模板仅供参考，具体内容可根据实际情况进行调整。

一、交底目的为确保预留预埋工程的安全施工，提高施工质量，防止安全事故的发生，特制定本安全技术交底。

二、交底范围本交底适用于所有预留预埋工程的施工过程，包括但不限于：水电管道预埋、线槽预埋、管井预埋、设备基础预埋等。

三、交底内容1. 施工人员安全教育培训（1）施工人员必须经过三级安全教育，了解并掌握施工现场的安全规定和操作规程。

（2）施工人员必须持证上岗，熟悉所从事工种的安全操作技能。

2. 施工现场安全措施（1）施工现场应设置明显的安全警示标志，如“危险”、“禁止通行”等。

（2）施工现场应配备必要的安全防护设施，如安全网、防护栏杆、安全带等。

（3）施工现场应定期进行安全检查，发现问题及时整改。

3. 预留预埋施工安全要求（1）施工前，必须对施工图纸进行详细审查，确保预留预埋位置的准确性。

（2）施工过程中，严禁擅自更改预留预埋位置，如需更改，必须经设计单位同意。

（3）施工过程中，应严格按照施工方案进行操作，确保施工质量。

（4）施工过程中，严禁使用不合格的材料和设备。

4. 施工现场消防安全（1）施工现场应配备足够的消防器材，如灭火器、消防沙等。

（2）施工现场应定期进行消防安全检查，确保消防设施完好。

（3）施工人员应了解火灾应急处理措施，掌握灭火器的使用方法。

（4）施工现场严禁吸烟，严禁使用明火。

5. 其他安全要求（1）施工过程中，应保持施工现场整洁，及时清理施工垃圾。

（2）施工人员应遵守施工现场的作息时间，确保充足的休息时间。

（3）施工人员应爱护施工现场的公共设施，如道路、照明等。

四、交底程序1. 施工单位组织召开安全技术交底会议，明确交底内容。

2. 施工单位将安全技术交底内容制成书面材料，分发给施工人员。

3. 施工单位对施工人员进行安全技术交底，确保施工人员了解并掌握安全要求。

4. 施工单位对施工人员进行安全技术培训，提高施工人员的安全意识和操作技能。

5. 施工单位定期对施工人员进行安全技术检查，确保施工人员遵守安全规定。

水电预埋预留安全技术交底水电预埋预留施工安全技术交底板之间不留缝隙紧贴牢靠。

预埋好后，钢套管（U-PVC管）内还应放入填料将套管填充满，防止混凝土浇注时进入套管内。

待混凝土强度达到可以上人时，便于将套管拔出，将套管清理干净，分类存放以备后用。

（三）套管制作与安装：1、为了防止热胀冷缩破坏影响结构，热水及采暖管道穿楼板及墙体时均应做钢套管，套管管径比管道管径大两号。

套管顶部高出地面50mm（穿楼板时），套管底部与楼板面平齐，套管内不得有接头。

2、穿越屋顶楼板、地下室板墙、以及水池壁时，必须制作防水套管。

防水套管的做法结合图纸要求并参照图集。

3、套管应预先按照要求制作，在土建工种钢筋绑扎完成后合模前按照图纸要求的尺寸进行预留安装，保证固定牢靠，封堵严密，位置准确。

4、常见预埋套管分类：套管安装位置套管安装样图符号说明固定方式穿建筑物隔墙套管1-钢管；2-钢套管；3-密封填料；4-隔墙；5-成品装饰板（明装管道适用）套管配合墙体施工或使用机械开洞后用水泥砂浆固定穿人防剪力墙套管柔性防水套管1-钢管；2-法兰套管；3-密封圈；4-法兰压盖；5-螺柱；6-螺母；7-法兰；8-密封膏嵌缝；9-建筑外墙；10-内侧；11-柔性填缝材料剪力墙处套管需与结构钢筋绑扎固定，一次浇注在墙体内穿无防水要求楼板1-钢管；2-钢套管；3-密封填料；4-楼板套管中部架设钢筋于楼板上，套管下部水泥砂浆吊模固定。

穿有防水要求楼板（如卫生间，厨房等）1-钢管；2-钢套管；3-翼环；4-挡圈；5-石棉水泥；6-油麻套管中部架设钢筋于楼板上，套管下部水泥砂浆吊模固定。

穿地上或建筑外墙等防水墙体顶板刚性防水套管（钢管）1-钢管；2-钢套管；3-翼环；4-挡圈；5-石棉水泥；6-油麻剪力墙处套管需与结构钢筋绑扎固定，一次浇注在墙体内。

刚性防水套管1-铸铁管；2-钢套管；3-翼环；4-石棉水泥；5-油麻剪力墙处套管需与结构钢筋绑扎固定，一次浇注在墙体内。

一、交底目的为确保水暖预埋施工过程中的安全，防止事故发生，特制定本安全技术交底。

二、施工人员须知1. 施工人员必须参加入场前的安全教育，考试合格后方可上岗。

2. 施工人员进入施工现场必须佩戴合格的安全帽，系好帽带，锁好扣带。

3. 施工人员严禁穿拖鞋、赤背（女职工禁止穿高跟鞋）进入施工现场。

4. 施工现场禁止吸烟、追逐打闹，严禁酗酒后进入施工现场。

5. 施工人员必须遵守国家法律法规、企业规章制度和劳动纪律。

三、施工安全注意事项1. 施工前，应详细检查施工现场，确保场地平整、排水畅通，并清除施工区域内的杂物。

2. 预埋管道时，应严格按照设计图纸进行，不得擅自更改管道走向和尺寸。

3. 在挖掘沟槽时，应遵守以下规定：a. 检查沟槽深度、宽度是否符合要求，放坡比例应符合规范。

b. 沟槽两侧应设置安全防护设施，防止塌方。

c. 沟槽内不得堆放杂物，以免影响施工。

4. 管道运输与安装：a. 运输工具应满足要求，确保管道在运输过程中安全稳固。

b. 安装管道时，应检查管道质量，确保符合国家标准。

c. 管道接口处应严密，防止漏水。

5. 焊接作业：a. 电焊工必须持有效证件上岗，开用火证，设防火设施。

b. 电焊机要做到上盖下垫，防雨、防晒、防砸，并有漏电保护节能器。

c. 焊把线不得有破损和裸露现象，周围易燃易爆物品应清理干净。

d. 焊接过程中，地面应有旁站人员，确保安全。

6. 夜间施工：a. 应有足够的照明设施，确保施工安全。

b. 严禁酒后施工，确保人员精神状态良好。

四、应急措施1. 发生安全事故时，立即停止施工，组织人员撤离现场。

2. 及时报告相关部门，并采取有效措施进行救援。

3. 对事故原因进行调查分析，制定整改措施，防止类似事故再次发生。

五、交底总结本安全技术交底内容为水暖预埋施工过程中的安全注意事项，施工人员必须严格遵守。

安全无小事，请大家务必提高安全意识，确保施工安全。

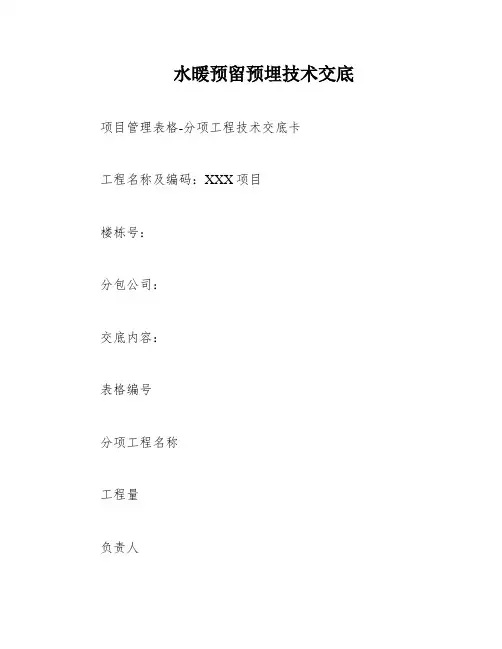

水暖预留预埋技术交底项目管理表格-分项工程技术交底卡工程名称及编码：XXX项目楼栋号：分包公司：交底内容：表格编号分项工程名称工程量负责人一、范围本交底适用于XXX项目。

预留预埋阶段施工内容包括给水、排水、热水、中水、采暖、通风空调、消火栓、自动喷淋、雨水及空调冷凝水管道的预留预埋。

二、施工准备1.材料、设备要求：a.钢材、管材、管件及附属制品等，在进场前应认真检查，必须符合国家或部颁标准有关质量、技术要求，并有产品出厂合格证明或检测报告。

b.电、气焊条等质量都必须符合设计及规范要求。

2.主要机具a.机具：砂轮锯、砂轮机、电焊机、台钻等。

b.工具：管钳、活扳子、手锯、压力案、气焊工具、铁锤等。

c.量具：水平尺、钢卷尺、线坠、焊口检测器、卡尺、小线等。

3.作业条件a.根据施工方案安排好现场工作场地、工作棚、料具库，在管道层、地下室、地沟内操作时，要接通低压照明灯。

b.在各项预制加工项目进行前要根据安装测绘草图及材料计划，将需用材料、设备的规格型号、质量、数量确认合格并准备齐全，运到现场。

三、操作工艺1.工艺流程：准备工作→制作套管→放线标记→安装套管→复核检查→砼浇筑→拆模结构工程预留预埋工作质量对结构外观质量具有一定影响，直接关系到土建结构施工的外观质量和以后设备安装能否顺利进行。

1）结构施工前，须熟悉主体结构尺寸，掌握土建专业情况，在此基础上，复查相关专业安装部位的空间布置是否有矛盾，了解各种管道内的介质性质、流向、坡度方向、坡度大小。

根据建筑标高与结构标高的关系，再依据现场结构50线（或1米线）、图纸中管线的平面坐标、标高等信息，确定预埋套管或预留洞的具体位置，核对图纸预留、预埋位置和尺寸是否满足安装要求，防止因专业之间交叉布置不合理而使预留洞预埋件在以后安装时不适用情况的发生。

对于平面定位及具体标高不详的管线，应及时报告，以便项目水暖工程师根据实际情况统一调配，或找设计单位和业主确定。

2）预留预埋时要明确标高计算面、核对坐标，准确无误后方可进行。

水暖安全技术交底易发生的职业危害及存在的主要危险:触电、高处坠落、物体打击应配备的个人劳动防护用品:安全帽、工作服、安全鞋、绝缘手套、安全带、护目镜安全技术交底内容：（一）安全常规教育：1.对所有施工人员必须进行入场前的安全教育，考试合格后，成绩造册登记，方能上岗；2.施工人员进入现场必须戴合格的安全帽，系好帽带，锁好扣带；3.施工人员在作业活动中严禁穿拖鞋、赤背（女职工禁止穿高跟鞋）；4.施工人员在施工现场禁止吸烟、追逐打闹，禁止酗酒后进入施工现场；5.施工人员必须遵守国家的法律、法规和企业的规章制度以及劳动纪律。

（二）电焊：1.作业人员必须是经过电、气焊专业培训和考试合格，取得特种作业操作证的电气焊工，并持证上岗（在有效期内）；2.作业人员必须经过安全教育考核合格后才能上岗作业；3.施工现场禁止吸烟，严禁酒后作业，严禁追逐打闹，禁止窜岗，严格遵守各项安全操作规程和劳动纪律；4.电焊作业人员作业时必须使用头罩或手持面罩，穿干燥工作服，绝缘鞋，用耐火防护手套，耐火的护腿套、套袖及其他劳动防护用品。

要求上衣不准扎在裤子里，裤脚不准塞在鞋（靴）里，手套套在袖口外；1. 进入施工现场必须带好合格的安全帽，系紧下颚带，高处作业必须系好合格的防火安全带，高挂抵用；2. 进入作业地点后，熟悉作业环境，检查设备及各项安全防护设备。

若发现不安全因素、隐患，必须及时处理或向有关部门汇报，确认安全后再进行施工作业。

对施工过程中发现危及人身安全的隐患应立即停止作业，及时要求有关部门处理解决。

现场所有安全防护设施和安全标志，严禁私自移动和拆除，如需暂时移动和拆除的须报经有关负责人审批后，在确保作业人员及其他人员安全的前提下才能拆除，并在工作完毕（包括中途休息）后立即复原；3. 严禁借用金属管道，金属脚手架、轨道，结构钢筋等金属物代替导线；4. 焊接电缆横过通道时必须采取穿管，埋入地下或架空等保护措施；5. 对管道进行焊接，电焊工一定要持有效证件上岗，开用火证，设防火设施。

一、工程概况1. 工程名称：________________________2. 施工单位：________________________3. 分项工程名称：水电预留预埋工程4. 施工地点：________________________5. 施工时间：________________________二、安全技术交底内容1. 施工准备（1）熟悉电气、给排水等专业图纸，明确预留预埋的位置、尺寸、数量及要求。

（2）了解施工现场的实际情况，包括土建、装饰、安装等工程进度。

（3）组织施工人员学习安全技术交底内容，确保每位施工人员掌握安全操作规程。

2. 施工工艺（1）施工前，对预留预埋部位进行清理，确保无杂物、障碍物。

（2）按照图纸要求，准确测量预留预埋位置，并做好标记。

（3）根据预留预埋部位的材料、规格、尺寸，选用合适的工具和设备进行施工。

（4）在施工过程中，严格遵守操作规程，确保施工质量。

3. 成品保护（1）在施工过程中，对预留预埋部位进行保护，避免损坏。

（2）对已完成的预留预埋部位进行检查，确保无遗漏、破损。

（3）在后续施工过程中，对预留预埋部位进行再次检查，确保安全可靠。

4. 安全注意事项（1）施工人员必须佩戴安全帽、手套、眼镜等防护用品。

（2）高处作业时，必须系好安全带，并做好防滑措施。

（3）使用电动工具时，确保电源开关处于断开状态，防止误操作。

（4）施工过程中，注意观察现场情况，发现安全隐患及时报告并采取措施。

（5）禁止在预留预埋部位进行敲击、切割等操作，以免损坏管道。

5. 质量标准（1）预留预埋位置准确，尺寸符合设计要求。

（2）预留预埋部位表面平整，无破损、裂缝。

（3）管道连接牢固，无渗漏现象。

（4）预留预埋部位无污染、杂物。

三、交底要求1. 施工单位应将安全技术交底内容作为施工过程中的重要依据，严格执行。

2. 施工人员应认真学习安全技术交底内容，提高安全意识。

3. 施工现场应设立安全警示标志，提醒施工人员注意安全。

一、交底目的为确保安装预留预埋工程的安全顺利进行，提高施工质量，保障施工人员的人身安全，特制定本安全技术交底。

二、交底范围本交底适用于所有安装预留预埋工程，包括但不限于电气、管道、通风、空调、消防等安装预留预埋工作。

三、交底内容1. 工程概况（1）工程名称：____________________（2）工程地点：____________________（3）施工单位：____________________（4）监理单位：____________________2. 安全生产责任制（1）施工单位应建立健全安全生产责任制，明确各级人员的安全职责。

（2）施工人员应严格遵守操作规程，确保施工安全。

3. 施工准备（1）施工前，应对施工现场进行安全检查，确保施工环境安全。

（2）施工人员应熟悉施工图纸、技术规范和操作规程。

（3）施工材料、设备应符合国家相关标准，确保质量。

4. 施工工艺（1）安装预留预埋前，应进行测量放线，确保预留预埋位置准确。

（2）安装预留预埋时，应遵循以下原则：a. 严格按照设计图纸和施工规范进行施工。

b. 预留预埋管道、电缆等应平直、整齐，不得扭曲、变形。

c. 预留预埋处应设置警示标志，防止误伤。

d. 安装预留预埋时，应注意保护周边设施，避免损坏。

5. 安全防护措施（1）施工现场应设置安全警示标志，明确安全注意事项。

（2）施工人员应佩戴安全帽、安全带等防护用品。

（3）施工机械、设备应定期检查、维护，确保其安全性能。

（4）施工现场应设置安全通道，保证人员疏散。

6. 应急预案（1）发生安全事故时，应立即启动应急预案，采取有效措施，防止事故扩大。

（2）施工人员应熟悉应急预案，掌握应急处理方法。

四、交底要求1. 施工单位应将本安全技术交底内容纳入施工组织设计，并严格执行。

2. 施工单位应定期对施工人员进行安全技术交底，确保施工人员了解并掌握安全知识。

3. 施工单位应加强对施工现场的安全管理，确保施工安全。

一、交底目的为确保水电预埋预留工程的安全、质量和顺利进行，特进行安全技术交底，使全体施工人员充分了解和掌握水电预埋预留工程的安全技术要求，提高安全意识，确保施工安全。

二、交底内容1. 施工人员安全教育（1）所有施工人员必须经过专业培训，具备水电预埋预留施工的基本技能和安全生产知识。

（2）施工人员应严格遵守操作规程，确保施工过程中的安全。

2. 施工现场安全管理（1）施工现场应设置明显的安全警示标志，提醒施工人员注意安全。

（2）施工现场应配备必要的安全防护设施，如安全帽、安全带、防护眼镜等。

（3）施工过程中，应确保施工区域的安全通道畅通，防止发生意外。

3. 水电预埋预留施工安全要点（1）施工前，应仔细核对设计图纸，确保预埋预留位置准确无误。

（2）施工过程中，应严格按照施工图纸和规范要求进行操作。

（3）预埋管材、线缆等材料应选用合格产品，确保施工质量。

（4）施工过程中，应注意保护施工区域内的钢筋、模板等结构构件，防止损坏。

（5）施工过程中，应确保施工人员的安全距离，防止发生意外伤害。

4. 水电预埋预留施工技术要求（1）预埋管材应选择合适规格，确保管道安装后满足使用要求。

（2）预埋管道应顺直，转弯处应采用弯头或三通，不得使用直角弯。

（3）预埋管道应与结构构件保持一定距离，防止管道受热膨胀影响结构安全。

（4）预埋管道应进行固定，防止管道在施工过程中移动。

（5）预埋管道应进行隐蔽验收，确保管道安装质量。

5. 隐蔽工程验收（1）隐蔽工程验收前，应确保施工质量符合要求。

（2）验收过程中，应检查预埋管道的位置、规格、固定情况等。

（3）验收合格后，应做好隐蔽工程记录，为后期维护提供依据。

三、注意事项1. 施工人员应严格遵守操作规程，确保施工过程中的安全。

2. 施工过程中，应密切注意施工现场的安全状况，发现安全隐患及时报告并整改。

3. 施工完成后，应及时清理施工现场，确保施工环境整洁。

4. 施工过程中，应做好施工记录，为后期维护提供依据。

一、工程概况1. 工程名称：____________________2. 施工单位：____________________3. 分项工程名称：水电预留预埋工程4. 施工地点：____________________5. 施工时间：____________________二、安全注意事项1. 人员安全：- 施工人员必须经过专业培训，了解水电预留预埋施工的安全知识。

- 作业前应充分了解施工图纸，明确施工范围和注意事项。

- 佩戴好安全帽、安全带等个人防护用品。

2. 设备安全：- 使用的施工设备必须经过检验，确保其安全可靠。

- 施工过程中应定期检查设备状态，发现问题及时维修或更换。

3. 材料安全：- 所用材料应符合国家相关标准和规范，确保质量合格。

- 材料存放应分类、分架，防止交叉污染。

三、施工准备1. 图纸审查：- 施工前，组织相关人员对施工图纸进行审查，确保施工方案符合设计要求。

- 对图纸中标注的预留预埋位置、尺寸、数量等进行核对。

2. 人员组织：- 根据工程量和工作内容，合理配置施工人员，明确各自职责。

- 组织施工人员进行安全技术交底，确保每位施工人员了解施工安全要求。

3. 工具、材料准备：- 准备好施工所需的工具、材料，并确保其质量合格。

- 对工具、材料进行分类、分架存放，便于施工过程中取用。

四、施工工艺1. 电线导管预埋：- 根据图纸要求，确定预埋导管的走向、位置和深度。

- 使用专用工具进行开孔，确保孔洞大小、位置符合要求。

- 将导管插入孔洞，并用固定件固定。

2. 管件安装：- 根据设计要求，安装各类管件，如弯头、三通、接头等。

- 确保管件连接牢固，无泄漏。

3. 电气设备安装：- 根据设计要求，安装各类电气设备，如配电箱、插座、开关等。

- 确保设备安装位置准确，连接牢固。

五、成品保护1. 施工过程中，注意保护已完成的预留预埋部位，防止损坏。

2. 严禁在预留预埋部位进行敲击、打孔等作业。

六、质量标准1. 预留预埋位置、尺寸、深度应符合设计要求。

给排水及采暖系统预留预埋技术交底在建筑工程中，预留预埋工程是非常重要的一部分。

其中，给排水及采暖系统的预留预埋工程更是至关重要，因为这些系统中需要安装管道和设备，而这些管道和设备需要早期预留和预埋，以便在后期进行安装。

以下是给排水及采暖系统预留预埋技术交底的一些要点和注意事项：一、预留预埋的物料在进行给排水及采暖系统的预留预埋工程时，需要选择合适的物料。

这些物料应该符合国家相关标准，并且需要注意以下细节：1、预埋钢管预埋钢管通常是用于控制板、预制梁或屋面的排水管道。

这些管道需要符合以下要求：•管径根据设计要求确定；•壁厚与压力等级应符合国家标准；•管道的连接应采用焊接、法兰连接或套筒卡圈连接；2、集水坑预留孔集水坑预留孔是指给排水系统中的集水坑插孔。

如果将这些孔预留在地面上，会给后期的道路施工带来不便。

因此，需要在其他地方预留集水坑孔。

预留集水坑预留孔时，要注意以下要求：•需要将孔周避开地面的承重墙、柱子等结构；•孔的深度和大小需要符合要求；•在孔的四周埋设判断施工深度的标杆。

3、地暖预埋管道地暖是现代建筑常用的采暖方式之一，因此在楼板预留过程中，需要预留一些地暖管道。

以下是预留地暖管道的注意要点：•地暖现场施工需要根据图纸要求进行；•需要在管道上标出施工名称、起止楼层、管径等参数；•管道的接头需要加强，以防止管道老化、橡胶老化等问题。

二、预留预埋过程中的注意事项预留预埋过程中需要注意以下事项：1、依据设计图纸进行预留预埋在开始预留预埋之前，需要对设计图纸进行仔细研究，了解预埋件的位置、大小和种类等参数。

2、严格按照工艺标准进行施工施工时需要注意以下事项：•严格按照设计要求进行预留；•确保预留孔的深度和直径符合要求；•在孔的四周进行细致的标注和制图。

3、保护已经预留的预埋件在预留预埋过程结束后，需要对已经预留的预埋件进行保护。

因为在后期的施工中，这些管道和设备会被长时间地压抑和挤压。

为了防止预留的管道被破坏，需要对预埋件进行保护。

工程名称地铁凤凰新城工程（公租房）交底日期2012年04月20日施工单位中国建筑一局（集团）有限公司分项工程名称交底提要给排水暖通预留预埋技术交底交底内容：一.施工作业准备1.技术准备：认真熟悉图纸，配合土建专业施工进度，预埋管线、预留孔洞，及出墙套管的预埋。

2.机具工具准备：机具：电焊机、无齿锯、气焊装置等。

工具：管钳、盒尺、手钳等。

二.操作工艺1.工艺流程：施工准备加工制作测量定位套管预留预埋固定检查验收2.加工制作：所有套管与翼环必须清除污垢及铁锈后才可焊接，要双面焊接，焊口要平滑、无焊渣、无咬肉现象出现。

管道穿过墙壁时应设钢制套管，套管要比管线公称直径大两号，安装在楼板内的套管其顶部应高出装饰地面20MM，安装在卫生间和厨房内的套管赢高出装饰地面50MM，安装在墙壁内的套管两端应与饰面相平。

3.墙体施工孔洞预留预埋施工方法施工前应仔细对照专业图纸和建筑结构图纸，对将要预留的孔洞尺寸、标高、轴线位置一一确定，对于建筑结构图纸中未标出的孔洞应对应专业图纸孔洞给出的位置在结构图中逐一标出。

预留套管的，套管内径尺寸应比过管外径至少大2号；有保温要求的管道，预留的套管内径应保证保温过管完全穿过。

1．测量定位：地下一层防爆波地漏要预埋在底板内，在土建绑扎钢筋之前要到现场进行测量放线、定位。

要严格按照图纸施工，坐标位置要准确，不得偏移。

2．套管预留预埋固定：（1）防爆波地漏预埋管线必须在土建专业绑扎好一道钢筋后固定牢固，坡度为2.5％，要按照图纸与现场情况适当放坡，严禁倒坡。

管线与钢筋要有可靠的固定，严禁管线与主筋焊接。

审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写工程名称地铁凤凰新城工程（公租房）交底日期2012年04月20日施工单位中国建筑一局（集团）有限公司分项工程名称交底提要水暖预留预埋技术交底交底内容：（2）预埋穿墙防水套管时，必须在浇筑混凝土前将套管加以固定，固定时在套管翼环上焊两道钢筋后与墙体钢筋绑在牢固，不得松动，套管要平整。

主体施工水电预埋预留工程安全技术交底2.穿越屋顶楼板、地下室板墙、和水池壁时, 必需制作防水套管。

防水套管做法结合图纸要求并参考图集。

3、套管应预先根据要求制作,在土建工种钢筋绑扎完成后合模前根据图纸要求尺寸进行预留安装, 确保固定牢靠, 封堵严密,位置正确。

4、常见预埋套管分类:套管安装位置套管安装样图符号说明固定方法穿建筑物隔墙套管1-钢管；2-钢套管；3-密封填料；4-隔墙；5-成品装饰板（明装管道适用）套管配合墙体施工或使用机械开洞后用水泥砂浆固定穿人防剪力墙套管柔性防水套管1-钢管；2-法兰套管；3-密封圈；4-法兰压盖；5-螺柱；6-螺母；7-法兰；8-密封膏嵌缝；9-建筑外墙；10-内侧；11-柔性填缝材料剪力墙处套管需和结构钢筋绑扎固定, 一次浇注在墙体内剪力墙处套管需和结构钢筋绑扎固定，一次浇注在墙体内穿无防水要求楼板1-钢管；2-钢套管；3-密封填料；4-楼板套管中部架设钢筋于楼板上, 套管下部水泥砂浆吊模固定。

钢筋于楼板上，套管下部水泥砂浆吊模固定。

穿有防水要求楼板（如卫生间, 厨房等）穿有防水要求楼板（如卫生间，厨房等）1-钢管；2-钢套管；3-翼环；4-挡圈；5-石棉水泥；6-油麻套管中部架设钢筋于楼板上, 套管下部水泥砂浆吊模固定。

穿地上或建筑外墙等防水墙体顶板刚性防水套管（钢管）1-钢管；2-钢套管；3-翼环；4-挡圈；5-石棉水泥；6-油麻剪力墙处套管需和结构钢筋绑扎固定, 一次浇注在墙体内。

刚性防水套管1-铸铁管；2-钢套管；3-翼环；4-石棉水泥；5-油麻剪力墙处套管需和结构钢筋绑扎固定, 一次浇注在墙体内。

剪力墙处套管需和结构钢筋绑扎固定，一次浇注在墙体内。

四、防雷接地工程1.接地体（线）连接应采取焊接, 采取结构柱/梁钢筋焊接拉通, 焊缝长≮100,焊接处焊缝应饱满并有足够机械强度, 不得有夹渣、咬肉、裂纹、虚焊、气孔等缺点, 焊接处药皮要敲净。

2.接地引下线利用结构柱内两根对角主筋, 施工时将该主筋黄色漆作好标识, 随结构施工逐层焊接至顶层, 并和屋顶避雷网焊接.引下点按设计.郑州市安全监督站监制1.本表头由交底人填写,交底人和接收交底人各保留一份, 安全员一份；2.当做分部、分项施工作业安全交底时,应填写“分部、分项工程名称”栏；3.交底提要应依据交底内容把交底关键内容写上。

一、交底目的为确保水暖预留预埋施工过程中的安全，提高施工质量，防止安全事故的发生，特制定本安全技术交底。

二、交底对象本交底适用于参与水暖预留预埋施工的所有人员，包括施工人员、技术人员、管理人员等。

三、交底内容1. 施工前的安全培训（1）所有施工人员必须参加三级安全教育，了解并掌握基本的安全知识和操作规程。

（2）熟悉国家相关安全法规、标准及本工程的安全技术要求。

（3）掌握施工现场的安全防护措施，提高安全意识。

2. 施工过程中的安全措施（1）施工前，应对施工现场进行安全检查，确保施工环境安全。

（2）施工人员必须佩戴安全帽、安全带等个人防护用品。

（3）在施工过程中，应严格遵守操作规程，不得擅自改变施工方案。

（4）施工机械和设备必须定期检查、保养，确保其安全运行。

3. 水暖预留预埋施工安全要点（1）施工前，应对预留预埋位置进行核对，确保其准确无误。

（2）在施工过程中，应注意避免损坏其他管线和设施。

（3）在切割、焊接等作业时，应采取防火、防尘、防毒等措施。

（4）施工人员应掌握管道连接、焊接等操作技能，确保施工质量。

4. 现场管理（1）施工现场应设置明显的安全警示标志，禁止无关人员进入。

（2）施工现场应保持整洁，施工材料堆放整齐。

（3）施工过程中，应确保施工现场的通风、排水良好。

5. 事故处理（1）发生安全事故时，应立即停止施工，并采取有效措施进行抢救。

（2）事故发生后，应立即上报相关部门，并做好事故调查和处理工作。

四、交底要求1. 施工单位应将本安全技术交底内容书面记录，并经施工单位负责人签字确认。

2. 施工单位应将本安全技术交底内容告知所有施工人员，确保其了解并掌握。

3. 施工单位应定期对施工人员进行安全技术培训，提高其安全意识和操作技能。

五、附则本安全技术交底自发布之日起实施，如有未尽事宜，由施工单位负责解释。

六、签名施工单位负责人：（签名）项目负责人：（签名）施工队长：（签名）施工员：（签名）安全员：（签名）日期：____年____月____日。

东北亚（长春）国际机械城会展中心水暖预留预埋施工方案交底记录2017年5月中第三水暖预留预埋施工方案交底记录毕混凝土浇注之前进行。

套管安装前应核对制作好的防水套管型号无误，测量出套管坐标、标高并做好标记，墙上安装时在套管中心点上做出十字坐标线，纵线控制坐标，横线控制标高，标高线必须从现场固定标高点引来，不得就近引用土建结构柱上不经复核的标高控制线，并且现场所有部位的标高控制线均应以同一处固定标高控制点作为参考进行复核，以确保标高无误；坐标线应选用不同的两根轴线对同一坐标进行复核，以确保坐标无误。

楼板安装时同样需画十字坐标控制线，并用中心点两侧参考线对坐标点进行复核以确保坐标正确无误。

管道与套管型号对照表（见下表）坐标确定好之后，将需要安装套管处的剪力墙钢筋（楼板钢筋）以中心点为圆心向上下左右四个方向弯开，若套管DN≥300时，则需将钢筋割断进行安装，安装完毕后需及时通知钢筋班对套管部位钢筋进行加固处理。

剪力墙上套管安装，剪力墙上钢筋按套管大小弯曲或割除后，根据标高控制线计算出套管底部标高，分别在墙体两面套管底部标高处设置一根钢筋，焊在剪力墙竖向钢筋上，把套管放在焊好的钢筋上，进一步复核套管的标高与坐标，并应使套管两头出剪力墙钢筋面长度相当，确认无误后焊接牢固。

柔性防水套管安装.1当迎水面为腐蚀性介质时,可采用封堵材料将缝隙封堵.2套管穿墙处如遇非混凝士墙壁时,应局部改用混凝士墙壁,其浇注范围应比翼环直径(D5)大200,而且必需将套管一次浇固于墙内..3穿管处混凝士墙厚应不小于300,否则应使墙壁一边加厚或两边加厚,加厚部分的直径至少为D5+200..4主要安装方法序号名称数量材料备注1法兰套管1Q235-A焊接件2密封圈1型2橡胶密封圈2型1橡胶3法兰压盖1Q235-A焊接件4螺柱N GB897-8 8A5螺母N4GB/T41-2000普通穿墙套管安装.1管道穿越普通混凝土墙体预埋钢套管或木盒，长度等于墙体厚度，套管定位安装后采用附加筋固定，见下图楼板上套管安装，在钢筋弯曲或割除后，将套管中心对准十字坐标点，套管下端直接放于模板上，套管与钢筋接触处点焊固定，复核坐标尺寸无误后，另需采用扎丝、铁钉将套管牢固固定于模板上。
