吉林建筑工程学院受弯构件实验指导书及实验报告班级姓名学号土木工程系结构实验室二OO四年实验一短期荷载下单筋矩形截面梁正截面强度试验一、实验目的通过适筋梁的试验,加深对受弯构件正截面三个工作阶段的认识,并验证正截面强度计算公式。
二、试验内容和要求1、试件在纯弯曲段的裂缝出现和展开过程,并记下抗裂荷载P s cr(M s cr)量测试件在各级荷载下的跨中挠度值。
绘制梁跨中挠度的M-f P s cr(M s cr)图。
2、测试件在纯弯曲段沿截面高度的平均应变,绘制沿梁高度的应变分布图形。
3、观察和描述试件破坏情况和特征,记下破坏荷载P s p(M s u)。
验证理论公式,并对试验值和理论值进行比较。
三、试件和试验方法1、试件试验梁混凝土强度等级为C20,试件尺寸和配筋如图1-1所示。
2、试验设备及仪器①千斤顶及加荷架②百分表③手持式应变仪 ④电阻应变仪 ⑤电阻应变片 ⑥读数显微镜3、 试验方法①用千斤顶和反力架进行二点加载。
②用百分表测读挠度。
③用手持应变仪沿截面高度的平均应变。
④电阻应变计计录受拉钢筋应变值。
仪表布置如图1-2所示图24、试验步骤①在未加荷前用百分表及手持应变仪读初读数,检查有无初始干缩裂缝。
②加第一级荷载后读手持式应变仪,以量测梁未开裂时,沿截面高度的平均应变值。
③电阻应变计记录受拉区应变,判断有无开裂。
④估计试验梁的抗裂荷载,在梁开裂前分三级加荷,如仍未开裂,再少加些,直到裂缝出现,记下荷载值P scr (M scr ),每次加荷后,持荷五分钟后读百分表,以量测试件支座和跨中位移值。
⑤试验梁出裂后至荷载之间分二次加荷,每次加荷五分钟后读百分表,至使用荷载时读应变仪,用读数放大镜读取最大裂缝宽度。
⑥使用荷载理论值M u之间分三次加荷。
百分表每次都读,至第二次加荷后读应变仪,读后拆除百分表。
如第三次加荷后仍不破坏,再酌量加荷直至破坏。
破坏时,仔细观察梁的破坏特征,并记下破坏荷载P s p(M s u)。

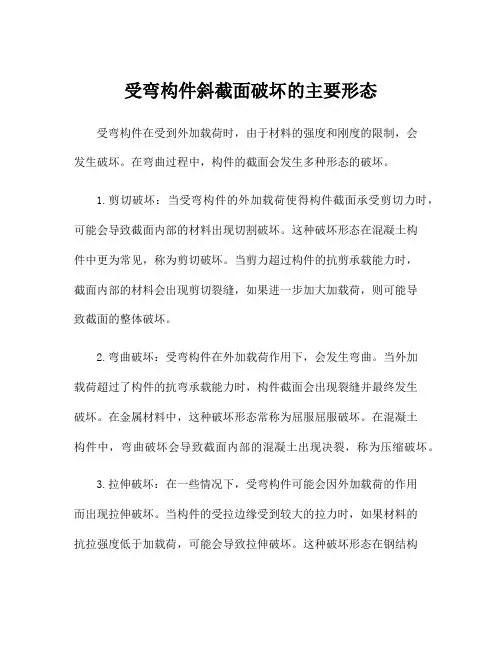

受弯构件斜截面破坏的主要形态受弯构件在受到外加载荷时,由于材料的强度和刚度的限制,会
发生破坏。
在弯曲过程中,构件的截面会发生多种形态的破坏。
1.剪切破坏:当受弯构件的外加载荷使得构件截面承受剪切力时,可能会导致截面内部的材料出现切割破坏。
这种破坏形态在混凝土构
件中更为常见,称为剪切破坏。
当剪力超过构件的抗剪承载能力时,
截面内部的材料会出现剪切裂缝,如果进一步加大加载荷,则可能导
致截面的整体破坏。
2.弯曲破坏:受弯构件在外加载荷作用下,会发生弯曲。
当外加
载荷超过了构件的抗弯承载能力时,构件截面会出现裂缝并最终发生
破坏。
在金属材料中,这种破坏形态常称为屈服屈服破坏。
在混凝土
构件中,弯曲破坏会导致截面内部的混凝土出现决裂,称为压缩破坏。
3.拉伸破坏:在一些情况下,受弯构件可能会因外加载荷的作用
而出现拉伸破坏。
当构件的受拉边缘受到较大的拉力时,如果材料的
抗拉强度低于加载荷,可能会导致拉伸破坏。
这种破坏形态在钢结构
中比较常见,称为拉拉破坏。
拉伸破坏的特点是截面内部的材料发生拉裂,若进一步增大加载荷,则可能导致截面整体破坏。
4.四边支撑破坏:当受弯构件的截面四边都得到支撑时,破坏形态会有所不同。
在这种情况下,受弯构件的破坏主要发生在截面角的位置。
这种破坏形态称为四边支撑破坏。
四边支撑破坏时,截面角附近的材料会发生拉伸破坏,裂缝从截面的角处开始扩展,最后导致整个截面的破坏。
受弯构件的破坏有正截面受弯破坏和斜截面破坏两种。
正截面是指与混凝土构件纵轴线相垂直的计算截面,为了保证正截面有足够的受弯承载力,不产生受弯破坏,由承载力极限状态知应满足M ≤ M uM ----正截面的弯矩设计值,M----正截面的受弯承载力设u计值,M相当于荷载效应组合S,是由内力计算得到的,M u 相当于截面的抗力R。
从截面受力性能看,可归纳为单筋矩形截面、双筋矩形截面和T形(I形、箱形)截面等三种主要截面形式。
1)梁的截面尺寸梁高和跨度之比h/l称为高跨比,《高层建筑混凝土结构技术规程》(JGJ3-2002)规定框架结构主梁的高跨比为1/10~1/18。
梁高与梁宽(T形梁为肋宽)之比h/b,对矩形截面梁取2~3.5,对T形截面梁取2.5~4.0。
梁高h在200mm以上,按50mm模数递增,达到800mm以上,按100mm模数递增。
梁宽b通常取150、180、200、250mm,其后按50mm模数递增。
2)梁中钢筋的布置梁中的钢筋有纵向钢筋、弯起钢筋、纵向构造钢筋(腰筋)、架立钢筋和箍筋,箍筋、纵筋和架立钢筋绑扎(或焊)在一起,形成钢筋骨架,使各种钢筋得以在施工时维持正确的位置。
纵向受力钢筋主要是指受弯构件在受拉区承受拉力的钢筋,或在受压区承受压力的钢筋。
梁内纵向受力钢筋宜采用HRB400或RRB400级和HRB335级钢筋为了保证钢筋和混凝土有良好的握裹能力,构件的外缘应当保证保护层的厚度大于钢筋直径,并满足表4-1的规定。
构件的内部钢筋的间距4.2.1 配筋率对构件破坏特征的影响假设受弯构件的截面宽度为b,截面高度为h,纵向受力钢筋截面面积为A s,从受压边缘至纵向受力钢筋截面重心的距离h o为截面的有效高度,截面宽度与截面有效高度的乘积bh o为截面的有效面积(图4-6)。
构件的截面配筋率是指纵向受力钢筋截面面积与截面有效面积的百分比,即(4-1)图4-6 矩形截面受弯构件构件的破坏特征取决于配筋率、混凝土的强度等级、截面形式等诸多因素,但是以配筋率对构件破坏特征的影响最为明显。
实验二受弯构件斜截面破坏姓名班级学号组别组员:试验日期报告日期一、试验名称受弯构件斜截面破坏二、试验目的和内容1、验证斜截面强度计算方法,加深认识剪压破坏、斜压破坏、斜拉破坏等三种剪切破坏形态的主要破坏特征,以及产生这三种破坏特征的机理。
2、正确区分斜裂缝和垂直裂缝,弯剪斜裂缝和腹剪斜裂缝;在此基础上加深了解这二种裂缝的形成原因和裂缝开展的特点。
3、加深了解箍筋在斜截面抗剪中的作用。
三、试验梁概况(列表)四、材料强度指标混凝土:设计强度等级C20 试验实测值f c s= 9.6 N/mm2E c= 2.55X104N/mm2钢筋:试验实测值:HPB235,f y s= 215 N/mm2E s= 2.05X106 N/mm2HRB335,f y s= 300 N/mm2E s=2.05X106 N/mm2五、试验数据记录1、百分表记录表(表1)2、电阻变仪记录表(表2)3、观察斜裂缝的出现和发展,记录第二裂缝图形,记录破坏时受荷载值六、试验结果分析1、试验情况概述剪压:实验加载至20kN时看见第一条斜裂缝,随后出现其他斜裂缝,并不断发展。
40kN时一条斜裂缝发展接近顶端,裂缝宽度快速增加。
50kN时挠度已经很大,顶部混凝土逐渐被压酥。
为保护仪器,55kN停止试验。
构件破坏时间在三者中最长。
斜压:最终破坏裂缝两侧的混凝土都被压酥,裂缝咬合较为紧密。
斜拉:裂缝开展迅速,很快就达到破坏。
几乎没有延性发展过程2、试验梁荷载——挠度曲线*曲线最后一段梁已经接近破坏,千斤顶位移增加但实际力并未增加,故曲线反向。
3、试验梁荷载——箍筋应力曲线*测点4开始时数据有异常,可能制作构件过程中应变片被移动。
4、画出梁两侧主要斜裂缝图形,叙述裂缝的出现和发展特点。
当加载到20kN 时,出现第一条肉眼可见的裂缝。
随着荷载增加,第一条裂 逐渐向顶端发展,并在周围出现其他裂缝,但其他裂缝的发展程度不及第一条裂缝。
裂缝虽然有发展但宽度几乎不变,到50kN 时,裂缝基本到达顶端,宽度开始明显增加。
受弯构件斜截面破坏的机理与研究
高等结构试验
学院:土木工程学院
班级: 5班
姓名:魏亚男
学号:1622071187
受弯构件斜截面破坏的机理与研究本科的时候由于学习过混凝土结构设计原理这门课程,所以对受弯构件的斜截面的承载力和受剪破坏形态有一定的了解。
现在上了高等结构试验这门课程,着重对试件的实验过程进行分析和从根本上有更为深入的理解。

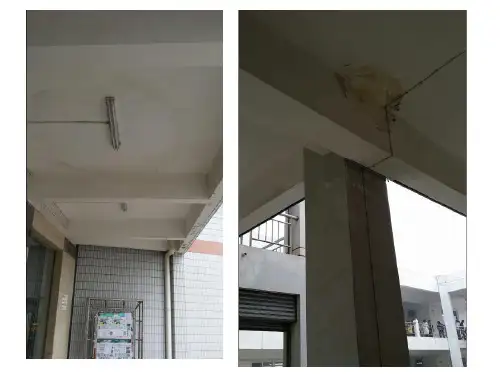

今天去观察了庭院内往届师兄做过的试验构件,也让我对试验的破坏形态有了更近一步的研究。
如图可以很直观的观察
到梁的端部有一条斜裂缝的
存在。
由《混凝土结构设计
原理》可知,钢筋混凝土梁
在剪力和弯矩共同作用的剪
弯区段内,会产生斜裂缝。
斜截面受剪破坏主要有三种
形态,斜压破坏,剪压破坏
和斜拉破坏,而这三种破坏都是在无腹筋梁或者箍筋数量配置过少时产生的。
钢筋混凝土受弯构件斜截面破坏理论分析
无腹筋梁斜裂缝受力情况与破坏形态
在钢筋混凝土梁中,我们一般把箍筋和弯起(斜)钢筋统称为梁的腹筋。
把配有纵向受力钢筋和腹筋的梁称为有腹梁筋,而把仅有纵向受力钢筋而不设腹筋的梁称为无腹筋梁,现先从相对较简单的无腹筋梁入手分析。
斜裂缝出现前构件的受力状态
下图为一个只配设受拉主筋(无腹筋)的矩形截面简支梁,现研究其在剪力和弯矩共同作用下的典型破坏过程。
梁上作用有两个对称的集中荷载,荷载和支座之间的剪力 V 为一常数,弯矩为线性变化。
图中 AC 段和 DB 段称为剪弯段,长度 a 为剪跨,与截面有效高度h0 之比称为剪跨比(λ=h0/ a ),CD 段称为纯弯段。
当梁上荷载较小时,裂缝尚未出现,钢筋和混凝土的应力-应变关系都处在弹性阶段,所以,把梁近似看作匀质弹性体,可用材料力学方法来分析它的应力状态。

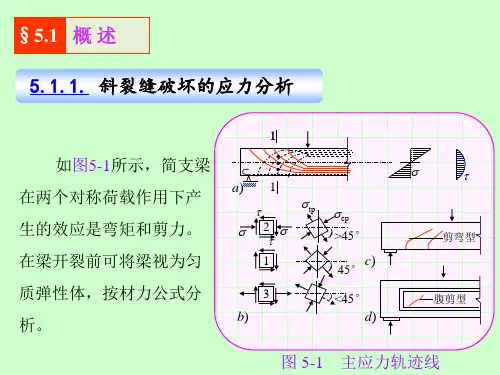

在剪弯区段截面上任一点都有剪应力和正应力存在,由单元体应力状态通过 Mohr 应力圆计算,可以得到各点主应力的数值和方向,并绘制梁的主拉、主压应力轨迹。
从主应力轨迹线可以看出,剪弯区段主拉应力方向是倾斜的,与梁轴线的交角约为45度,而在梁的下边缘主拉应力方向接近于水平。
在矩形截面梁中,主拉应力的数值是沿着某一条主拉应力轨迹线自上向下逐步增大的。
混凝土的抗压强度较高,但其抗拉强度较低。
斜裂缝出现后的受力状态
在梁的剪弯段中,当主拉应力超过混凝土的极限抗拉强度时,就会出现斜裂缝。
梁的剪弯段出现斜裂缝后,截面的应力状态发生了质变,或者说发生了应力重分布。
这时,不能用材料力学公式来计算梁截面上的正应力和剪应力,因为这时梁已不再是完整的匀质弹性梁了。
图 2.2 为斜裂缝出现前后Ⅰ-Ⅰ和Ⅱ-Ⅱ截面的应变分布图。
截面应变差异表明,斜裂缝出现后,将梁分成上、下两个部分,梁内应力发生了重分布,其主要表现为斜裂缝起始端的纵筋拉应力突然增大,大部分荷载将由斜裂缝上
方的混凝土传递,剪压区混凝土所受的剪应力和压应力亦显著增加。
下图为一根出现斜裂缝后的无腹筋梁,现沿斜裂缝将梁切开,取左边隔离体AA′BCD进行受力分析。
在隔离体上,外荷载在斜截面AA′B 上引起的弯矩为MA 、剪力为QA ,而斜截面上的抵抗力则有:①斜截面上端混凝土剪压面 AA′上压力Dc 和剪力Qc ;②纵向钢筋拉力Ts ;③在梁的变形过程中,斜裂缝的两边将发生相对剪切位移,使斜裂缝面上产生摩擦力以及骨料凹凸不平相互间的骨料咬合力,它们的合力为Sa ;④由于斜裂缝两边有相对的上下错动,从而使纵向受拉钢筋受剪,通常称其为纵筋的销栓力Qd 。
几种无腹筋梁斜截面破坏状态

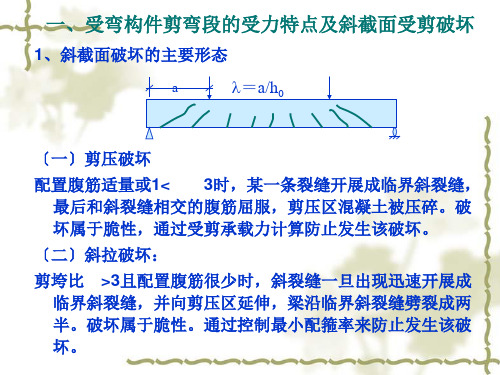

1.剪压破坏状态
中等剪跨比( 1≤λ≤ 3 )的梁,在加载试验过程中的受力变形、裂缝和破坏特点如图,这种破坏是最常见的斜截面破坏形态。
斜裂缝是从先出现的竖向裂缝斜向延伸出来的,并随着荷载的增加向集中荷载的作用点处沿伸,这种斜裂缝可能不止出现一条,但随着荷载的增加,在众多的斜裂缝中形成一条延伸较长、扩展较宽的主要斜裂缝。
通常称之为“临界斜裂缝”。
临界斜裂缝出现后,梁还能继续加载,这时,与斜裂缝相交的腹筋应力迅速增长而达到屈服强度,荷载主要由剪压区的混凝土承受,斜裂缝继续向上延伸,剪压区面积减小,最后使混凝土在弯矩和剪力的作用下,亦即在压应力和剪应力的复合作用下达到混凝土复合受力时的极限强度而破坏,这时剪压区混凝土有一些水平裂缝和混凝土碎渣。
所以,当剪压破坏时所施加的荷载,明显地大于斜裂缝出现时的荷载。
2.斜压破坏
剪跨比<1时,荷载靠近支座,梁端竖直方向的正应力集中在荷载板和支座面之间的斜向范围内,其数值远大于水平正应力和剪应力,主压应力方向大致
平行于荷载和支座反力的连线。
当荷载逐渐增大,临近试件破坏前,首先在梁腹中部出现斜向裂缝,平行于荷载—反力连线。
此后,裂缝沿同一方向同时往上和往下延伸,相邻处出现多条平行的斜裂缝。
最终,梁腹中部斜向受压破坏,其受力模型和破坏特征与轴心压力作用下的斜向短柱相同,如图2.5。
3.斜拉破坏
剪跨比较大时,荷载位置离支座已远,竖直方向正应力对梁腹部的影响很小。
试件加载后,首先跨中纯弯段的下部出现受拉裂缝,垂直向上延伸。
当梁端剪弯段的腹部中间形成 45°的腹剪斜裂缝后,很快地往两个方向延伸:裂缝向上发展,倾斜角渐减,到达梁的底部将梁切断;裂缝向下发展,倾斜角渐增,到达受拉钢筋的梁底处,裂缝已是竖直方向。
斜裂缝的下部在荷载作用下往下移动,带动受拉钢筋,使梁的端部沿钢筋上皮把混凝土保护层撕裂。
造成最终破坏的斜裂缝是主拉应力控制的混凝土拉断破坏,如图2.6。
有腹筋简支梁斜裂缝受力分析及弯剪承载力计算
配置箍筋的梁的受力分析
由上一节知识可知,无腹筋梁的弯剪承载力十分有限,若不足以抵抗荷载产生的剪力时,设置横向箍筋是很有效的措施。
同时,箍筋还起到固定构件纵筋位置、承受长期温度应力、减小裂缝宽度等作用。
配置箍筋的钢筋混凝土梁,在临近界限荷载时,梁端剪跨段内各箍筋的实测应力应变分布状况如图 2.7。
当荷载P很小混凝土未开裂之前,箍筋中的应力很小。
在配有箍筋试验梁的荷载试验中,观察到的箍筋实测应力很小[图 2.8]:当荷载 F=24k N 时,箍筋实测应力仅 8MPa。
因而,在斜裂缝出现前,箍筋的作用不大。
增加梁上荷载,在较大弯矩区出现竖直方向的受拉裂缝。
这种裂缝与箍筋平行,对箍筋的应力影响仍不太大。
继续增加荷载,受拉裂缝向上延伸,斜角减小,形成弯剪裂缝;靠近支座处则出现倾斜的腹剪裂缝,并往上、下两边延伸。
当这些裂缝与箍筋相交后,箍筋的应力突然增大。
随着斜裂缝的加宽和延伸,箍筋的应力继续增大,又有箍筋出现应力突增。
致使各个箍筋应力值各不相同,即使同一箍筋的应力沿长度(截面高度)方向的分布也很不均匀,完全取决于斜裂缝的位置和开展程度,在支座范围及其附近的箍筋由于受到支座反力的作用,可能承受压应力。
构件临近破坏时,靠近腹剪裂缝最宽处的箍筋首先屈服,虽维持屈服应力,但已不能限制斜裂缝的发展。
随之,相邻的箍筋相继屈服,斜裂缝宽度沿全长增大,骨料咬合作用减弱。
最终,斜裂缝上端的混凝土在正应力和剪应力的共同作用下破坏,同样形成剪压破坏形态。
在破坏后的斜裂缝最宽处可以看到箍筋被拉断,断口有明显的颈缩现象。
2 .斜筋的作用
起钢筋进入截面上部,并穿过支座,可作为连续梁的抗弯矩主筋。
弯起部分设在梁内的适当位置,斜裂缝与之相交后受到钢筋的约束,裂缝的发展被减缓,增大了构件的弯剪承载力。
弯剪钢筋的抗剪作用和箍筋相似:斜裂缝出现前影响很小;斜裂缝延伸并穿越弯起钢筋时,应力突增;沿弯起钢筋的长度方向,应力随裂缝的位置而变化;构件被破坏时,与斜裂缝相交的弯起钢筋可能达到屈服,取决与裂缝的位
置和宽度。
综上可见,配置箍筋是提高梁抗剪承载力的有效措施。
箍筋一般是沿梁剪跨布置的,在梁的剪跨范围内只要出现斜裂缝,相应部位的箍筋就发挥作用。
弯起钢筋或斜筋只有与临界斜裂缝相交后才能发挥作用,可以提高梁的抗剪承载力。
试验证明,梁的抗剪承载力随弯筋面积的加大而提高,两者呈线性关系。
弯筋仅在穿越斜裂缝的部位才可能屈服。
当弯筋恰好从斜裂缝顶端越过时,因接近受压区,弯筋有可能达不到屈服强度,计算时要考虑这个因素。
弯起钢筋虽能提高梁的抗剪承载力,但数量少而面积集中,对限制大范围内的斜裂缝宽度的作用不大,所以,弯筋不宜单独使用,而总是与箍筋联合使用。
设置腹筋的简支梁斜截面剪切破坏形态与无腹筋简支梁一样,也概括为斜拉破坏、斜压破坏和剪压破坏。
但是,箍筋的配置数量对有腹筋梁的破坏形态有一定的影响。
通过本次的实践与学习,让我对梁的斜截面破坏形式和机理有了更近一步的了解,同时也学会了文献的查找方法和应用方式,并且让我知道了除了abaqus 以外,还有ansys软件可以进行仿真模拟。
这次的论文真的让我收获颇丰!
