瓦楞纸箱工艺图纸中图线的画法(总4页)本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.March瓦楞纸箱工艺图纸中图线的画法 (2006/12/14 10:04)目录：知识积累浏览字体：大中小常用的表示符号1、裁切、折叠和开槽符号轮廓裁切线：单实线；开槽线：双实线；内折叠压痕线：单虚线；外折叠压痕线：点划线；切痕线：三点点划线；双压痕线：双虚线；打孔线：点虚线；软切割边线：波纹线；2、封合符号及代号U型钉合：代号S；胶带纸粘合，代号T；粘合剂粘合，代号G；3、提手符号完全开口式，代号P型；不完全开口式，代号U型纸箱内、外、外包尺寸的换算 (2008/03/11 09:37)目录：知识积累浏览字体：大中小内径+纸板厚度（实际成型需要的厚度）=外径尺寸外径（长+搭接厚度）、（宽+搭接缝隙）、（高+2层纸板厚度）=外包尺寸如：A瓦纸箱：内径（+5 +5 +10）=外径外径（+5 +5+10）=外包AB瓦纸箱：内径（+10 +10 +15）=外径外径（+10 +10 +15）=外包A瓦纸箱 +10 +10 +20AB瓦纸箱 +20 +20 +30 的来由，其实印在纸箱上的是外包尺寸。
这些数值都是偏大的，能确保集装箱的尺寸（不会装不下）。
一般在实际操作中 BC 瓦内径 +15，15，25mm为外径。
在目前纸箱厂家，AB瓦较少，BC瓦较多，单瓦：A瓦较少，C瓦较多这些材料出口商品包装不能用 (2007/11/19 11:13)（引用地址：中国包装网）目录：知识积累浏览字体：大中小稻草：美国严禁稻草类包装物进口；英国、澳大利亚、新西兰、菲律宾、塞浦路斯等国也有相应规定。
棉花：埃及等产棉国禁止棉花类包装进入本国境内。
竹片、木材：日本拒绝竹片类包装入境；美国、加拿大、澳大利亚要求木制包装必须经过熏蒸、防腐等处理才能入境，否则按要求进行销毁处理。
瓦楞纸箱工艺图纸中图线的画法 (2006/12/14 10:04)目录：知识积累浏览字体：大中小常用的表示符号1、裁切、折叠和开槽符号轮廓裁切线：单实线；开槽线：双实线；内折叠压痕线：单虚线；外折叠压痕线：点划线；切痕线：三点点划线；双压痕线：双虚线；打孔线：点虚线；软切割边线：波纹线；2、封合符号及代号U型钉合：代号S；胶带纸粘合，代号T；粘合剂粘合，代号G；3、提手符号完全开口式，代号P型；不完全开口式，代号U型纸箱内、外、外包尺寸的换算 (2008/03/11 09:37)目录：知识积累浏览字体：大中小内径+纸板厚度（实际成型需要的厚度）=外径尺寸外径（长+搭接厚度）、（宽+搭接缝隙）、（高+2层纸板厚度）=外包尺寸如：A瓦纸箱：内径（+5 +5 +10）=外径外径（+5 +5 +10）=外包AB瓦纸箱：内径（+10 +10 +15）=外径外径（+10 +10 +15）=外包A瓦纸箱 +10 +10 +20AB瓦纸箱 +20 +20 +30 的来由，其实印在纸箱上的是外包尺寸。
这些数值都是偏大的，能确保集装箱的尺寸（不会装不下）。
一般在实际操作中 BC 瓦内径 +15，15，25mm为外径。
在目前纸箱厂家，AB瓦较少，BC瓦较多，单瓦：A瓦较少，C瓦较多这些材料出口商品包装不能用 (2007/11/19 11:13)（引用地址：中国包装网）目录：知识积累浏览字体：大中小稻草：美国严禁稻草类包装物进口；英国、澳大利亚、新西兰、菲律宾、塞浦路斯等国也有相应规定。
棉花：埃及等产棉国禁止棉花类包装进入本国境内。
竹片、木材：日本拒绝竹片类包装入境；美国、加拿大、澳大利亚要求木制包装必须经过熏蒸、防腐等处理才能入境，否则按要求进行销毁处理。
纸箱：德国要求纸箱表面不能上蜡、上油，也不能涂塑料、纸箱上的印刷必须用水溶性颜料，不能用油溶性油墨。
麻袋与二手袋：澳大利亚、新西兰禁止二手袋入境，菲律宾要求麻袋入境前必须经过熏蒸处理。
版次：C分发号：质量管理体系文件瓦楞纸箱设计要求文件编号：DSQS/CG-002-07-2010编制/日期：审核/日期：会签/日期：批准/日期：发布日期：实施日期：例子：五种不同造型结构设计方案：说明：1、同样装24只产品，不同的造型结构带来不同的纸板展开面积，意味着不同的成本，般宽度窄的纸箱成本会低些。
2、设定排列方法时要特别注意装好后与集装箱的宽度及高度是否匹配，纸箱高度与集装箱高度还涉及堆高层数，决定了最下层纸箱承受以配置对应的材质。
二、内径尺寸/制造尺寸/外型尺寸与纸板厚度的关系：瓦楞纸板折角后尺寸变化剖示：页次第4页共3页批准审核编制实施日期0201型箱经折角后长宽尺寸变化剖示：0201型箱经折角后高度尺寸变化剖示：页次第5页共3页批准审核编制实施日期04型折叠箱的尺寸变化关系图析：说明：我司纸箱尺寸定义为“外径尺寸”，测量方案简单设定为两压线间距，（若是全叠盖纸箱的高度测量值不含上摇盖厚度）。
三、造型結构设计程序：(1)设计构想：①、容器内容物的盛装量和盛放的排列结构方式②、容器造型结构的基本形体和构成方式③、纸板材料选配，成型工艺手段，包装使用操作④、制造成本、运输费用、商品安全系数等(2)样品制作：批量定单及高要求的客户需打样箱试装。
(3)试装试验：部分产品不光要试装箱规是否合适，还需试验静压与摔箱等强度测试。
(4)图纸绘制：不同的造型结构都由不同的图线符号、结构部位代号及加工工艺代号表示。
页次第6页共3页批准审核编制实施日期图线符号：结构部位代号：加工工艺代号，符号：页次第7页共3页批准审核编制实施日期四、抗压强度与耐破强度的设计与計算：注：K在下面会作详细介绍。
五、安全系数的测算：印刷工艺\箱规比例\开孔\模切工艺对纸箱抗压强度的影响关系：1、印刷工艺：单色印刷\双色及三色印刷\四色套印\满版面实地--减6~8%，文字内容越多，印刷面积越大，减幅越大(减10-15%)，四色套印减20%，满版面实地减20%，满版实地加多色减30%。
中、低速瓦楞纸板生产线Middle and low speed corrugator1主题内容与适用范围本标准规定了瓦楞纸板生产线的分类、技术要求、试验方法和检测规则。
本标准适用于最高速度在120m/min以下的中、低速瓦楞纸板生产线。
2引用标准GB1958形状和位置公差检测规定GB5034出口产品包装用瓦楞纸板GB5226机床电气设备通用技术条件GB6544-6548瓦楞纸板及其测定方法JB8产品标牌JB741钢制焊接压力容器技术条件ZBJ50014机床包装技术条件3瓦楞纸板生产线3.1瓦楞纸板生产线（以下简称瓦线）的组成3.1.1瓦线一般由下列单机和系统组成：a.原纸支架；b.预热器；c.单面机；d.预调节器；e.上纸小车；f.输送过桥；g.接纸机；h.多重预热器（二重、三重等）；i.涂胶机；j.双面机；k.切断机；l.纵切压痕机；m.分纸托架；n.横切机；o.输送机；p.堆码机；q.主传机；r.纸边粉碎机；s.制糊机；t.蒸汽加热系统；u.压缩空气系统；v.电气控制系统。
3.1.2一条完整的瓦线应包括生产瓦楞纸板所有工序的单机和系统，也可根据用户需要进行简化或增加诸如印刷花纹，涂塑防潮等特殊设备。
3.2标记方法3.2.1瓦线的标记由瓦线的代号“WJ”及表示性能的主参数组成。
第一主参数为最高速度，第二主参数为有效幅宽，最后数字表示生产瓦楞纸板的瓦楞数。
3.2.2标记示例：最高速度为100m/min，有效幅宽为1600mm，生产双楞瓦楞纸板的瓦线；WJ100-1600-23.3瓦线的规格3.3.1`瓦线的规格见表1。
表1类型型号最高速度，m/min 有效幅宽，mmWJ120-20001202000WJ120-180********WJ120-16001201600中速型WJ100-22001002200WJ100-20001002000WJ120-180********WJ120-16001001600WJ60-1600601600低速型WJ60-1400601400WJ60-1200601200注：表中未列瓦楞纸板的楞数，制造厂应根据瓦线的实际情况列出。

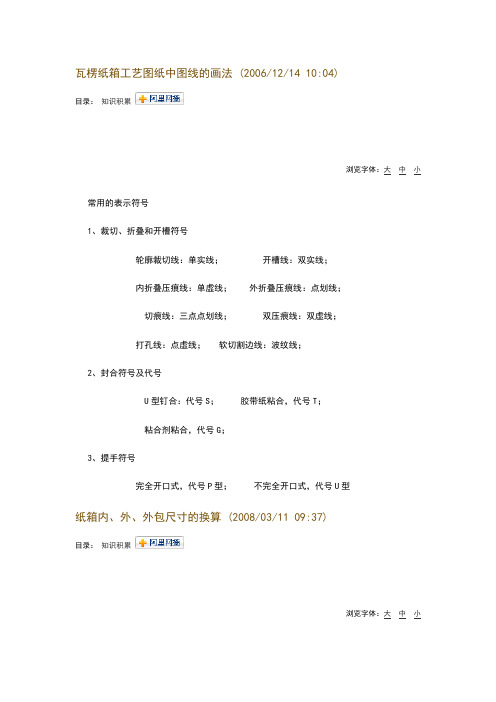

瓦楞纸箱工艺图纸中图线的画法(2006/12/14 10:04)
目录：知识积累
浏览字体：大中小
常用的表示符号
1、裁切、折叠和开槽符号
轮廓裁切线：单实线；开槽线：双实线；
内折叠压痕线：单虚线；外折叠压痕线：点划线；
切痕线：三点点划线；双压痕线：双虚线；
打孔线：点虚线；软切割边线：波纹线；
2、封合符号及代号
U型钉合：代号S；胶带纸粘合，代号T；
粘合剂粘合，代号G；
3、提手符号
完全开口式，代号P型；不完全开口式，代号U型
纸箱内、外、外包尺寸的换算(2008/03/11 09:37)
目录：知识积累
浏览字体：大中小
内径+纸板厚度（实际成型需要的厚度）=外径尺寸
外径（长+搭接厚度）、（宽+搭接缝隙）、（高+2层纸板厚度）=外包尺寸
如：A瓦纸箱：内径（+5 +5 +10）=外径外径（+5 +5 +10）=外包
AB瓦纸箱：内径（+10 +10 +15）=外径外径（+10 +10 +15）=外包
A瓦纸箱+10 +10 +20
AB瓦纸箱+20 +20 +30 的来由，其实印在纸箱上的是外包尺寸。
这些数值都是偏大的，能确保集装箱的尺寸（不会装不下）。
一般在实际操作中BC 瓦内径+15，15，25mm为外径。
在目前纸箱厂家，AB瓦较少，BC瓦较多，单瓦：A瓦较少，C瓦较多
这些材料出口商品包装不能用(2007/11/19 11:13)
（引用地址：中国包装网）
目录：知识积累
浏览字体：大中小稻草：美国严禁稻草类包装物进口；英国、澳大利亚、新西兰、菲律宾、塞浦路斯等国也有相应规定。
棉花：埃及等产棉国禁止棉花类包装进入本国境内。
竹片、木材：日本拒绝竹片类包装入境；美国、加拿大、澳大利亚要求木制包装必须经过熏蒸、防腐等处理才能入境，否则按要求进行销毁处理。
纸箱：德国要求纸箱表面不能上蜡、上油，也不能涂塑料、纸箱上的印刷必须用水溶性颜料，不能用油溶性油墨。
麻袋与二手袋：澳大利亚、新西兰禁止二手袋入境，菲律宾要求麻袋入境前必须经过熏
蒸处理。
知道纸箱外径怎么画纸箱图纸
悬赏分：0 - 解决时间：2010-8-5 13:10
提问者：wangfang860821 - 一级
最佳答案
看你的是几层的什么楞别的一般三层E楞的外径减去3-4MM左右三层A或者B楞减去7-8 五成AB BC楞别的减去12-14吧基本都
纸箱的平面图，怎么画
悬赏分：100 - 解决时间：2009-10-19 14:15
现在要装产品上去，长55 宽14高60CM的，要装五个，见工葙厚度为0.5CM，要怎么画出来给厂家做呢？？？
提问者：去海边看雪- 三级
最佳答案
见工葙厚度如果是间隔距离的话,纸箱内径尺寸是长(14*5+4*0.5)*宽55*高60cm,你只要把纸箱内空尺寸(就是内径尺寸)与产品重量及唛头告诉纸箱厂即可.可以不画图纸.
一。
纸箱用途：1.运输与缓冲包装可以使用一般纸箱，2.销售包装选择印刷精美的纸箱。
二。
根据包装产品重量选择纸箱结构：1.较轻的产品可以使用三层纸箱，2.较重的产品一般选择五层纸箱，3.特别重的产品，比如超过100~200kg的产品选择七层纸箱。
三。
尺寸测量：1.请您根据产品的数量按照产品安全放置方向先堆码好，测量长宽高，尽量不要用一个产品的尺寸去推算纸箱尺寸，特别是产品数量比较多时，误差会比较大。
这个时候的尺寸就是包装箱的内径净尺寸。
宽和高方向不要颠倒了，否则包装箱生产出来后，您的产品可能不是安全的摆放方向了。
2.如果您的产品比较贵重建议您设计包装总重量在
25kg以下，因为大家知道的原因，大多数情况下是人工野蛮装卸的。
3.纸箱尽量选择窄一些的尺寸，会节约材料，降低成本。
四。
包装箱材质选择：纸质标准从高到底分为牛皮纸、A、B、C、D级，瓦楞纸分为A、B、C、D级。
纸张克重一般是：每平方米的质量为350g～110g。
纸质和克重高包装箱的强度就越高。
纸质标准越高、克重越大、层数越多、批量越少、纸箱越大成本就越高。
五。
包装箱要在上面印刷，要确定印刷的文字、图案以及颜色。
普通包装箱上面的印字外国叫做唛头，就是包装的内容物的文字标注，以及包装箱的大小重量产地标注，另外是印刷通用标识，像防潮、朝上、易碎、防钩、放晒等标识。
