聚乙烯醇水溶液基本性能介绍

聚乙烯醇PVA聚乙烯醇，有机化合物，白色片状、絮状或粉末状固体，无味。

溶于水，不溶于汽油、煤油、植物油、苯、甲苯、二氯乙烷、四氯化碳、丙酮、醋酸乙酯、甲醇、乙二醇等。

微溶于二甲基亚砜。

聚乙烯醇是重要的化工原料，用于制造聚乙烯醇缩醛、耐汽油管道和维尼纶合成纤维、织物处理剂、乳化剂、纸张涂层、粘合剂、胶水等。

中文名：聚乙烯醇英文名polyvinyl alcohol, vinylalcohol polymer别称：PVA 化学式[C2H4O]n 分子量44.05（单体）CAS登录号9002-89-5熔点230-240℃水溶性：溶于水外观：白色片状、絮状或粉末状固体闪点：79℃应用：粘合剂、乳化剂、分散剂等危险性描述：吸收后对身体有害，可燃，具有刺激性。

目录1 技术指标2 医药级3 危险性4 急救措施5 消防措施6 泄漏处理7 操作处置8 接触控制9 个体防护10 理化特性▪特性▪ PVA薄膜制造11 主要用途12 配伍禁忌13 用途应用▪产品性能▪产品用途▪使用方法▪贮存▪消泡剂添加▪储运14 市场分析技术指标编辑聚乙烯醇产品标准(cp2010)聚乙烯醇产品标准（USP25）低黏度中黏度高黏度医药级编辑医药用EG的等级及规格，EG系统的用途。

医药级聚乙烯醇，不同于化工级别聚乙烯醇，它是一种极安全的高分子有机物，对人体无毒，无副作用，具有良好的生物相容性，尤其在医疗中的如其水性凝胶在眼科、伤口敷料和人工关节方面的有广泛应用，同时在聚乙烯醇薄膜在药用膜，人工肾膜等方面也有使用。

其安全性可以从用于伤口皮肤修复，和眼部滴眼液产品可见一斑。

其中一些型号也常被用在化妆品中的面膜、洁面膏、化妆水及乳液中，是一种常用的安全性成膜剂。

医药级主要规格医药级用途危险性编辑健康危害：吸入、摄入对身体有害，对眼睛有刺激作用。

燃爆危险：该品可燃，具刺激性。

急救措施编辑皮肤接触：脱去污染的衣着，用流动清水冲洗。

眼睛接触：提起眼睑，用流动清水或生理盐水冲洗。

聚乙烯醇聚乙烯醇，有机化合物，白色片状、絮状或粉末状固体，无味。

溶于水，不溶于汽油、煤油、植物油、苯、甲苯、二氯乙烷、四氯化碳、丙酮、醋酸乙酯、甲醇、乙二醇等。

微溶于二甲基亚砜。

聚乙烯醇是重要的化工原料，用于制造聚乙烯醇缩醛、耐汽油管道和维尼纶合成纤维、织物处理剂、乳化剂、纸张涂层、粘合剂等。

基本信息：中文名称：聚乙烯醇英文名称2： polyvinyl alcohol，vinylalcohol polymer，poval，简称PVACAS No.： 9002-89-5分子式： [C2H4O]n结构式：成分/组成信息：有害物成分含量 CAS No. 聚乙烯醇 9002-89-5理化特性：白色片状、絮状或粉末状固体，无味。

聚乙烯醇的物理性质受化学结构、醇解度、聚合度的影响。

在聚乙烯醇分子中存在着两种化学结构，即1，3和1，2乙二醇结构，但主要的结构是1，3乙二醇结构，即“头·尾”结构。

聚乙烯的聚合度分为超高聚合度(分子量25～30万)、高聚合度(分子量17－22万)、中聚合度(分子量12～15万)和低聚合度〔2．5～3.5万〕。

醇解度一般有78％、88％、98％三种。

部分醇解的醇解度通常为87%～89％，完全醇解的醇解度为98%～100％。

常取平均聚合度的千、百位数放在前面，将醇解度的百分数放在后面，如17－88即表聚合度为l 700，溶解度为88％。

一般来说，聚合度增大，水溶液粘度增大，成膜后的强度和耐溶剂性提高，但水中溶解性、成膜后伸长率下降。

聚乙烯醇的相对密度(25℃／4℃)1．27～1．31(固体)、1．02(10％溶液)，熔点230 ℃，玻璃化温度75～85℃，在空气中加热至100℃以上慢慢变色、脆化。

加热至160～170℃脱水醚化，失去溶解性，加热到200 ℃开始分解。

超过250℃变成含有共轭双键的聚合物。

折射率1. 49～1. 52，热导率0．2w／(m·K)，比热容1～5J／(kg·K)，电阻率(3．1～3. 8)×10Ω·cm。

理化特性白色片状、絮状或粉末状固体，无味。

密度：聚乙烯醇的相对密度(25℃／4℃)1．27～1．31(固体)、1．02(10％溶液。

玻璃化温度：75～85℃。

受热性能：在空气中加热至100℃以上慢慢变色、脆化。

加热至160～170℃脱水醚化，失去溶解性，加热到200 ℃开始分解。

超过250℃变成含有共轭双键的聚合物。

折射率：1. 49～1. 52。

热导率：0．2w／(m·K)。

比热容：1～5J／(kg·K)。

电阻率：(3．1～3. 8)×10Ω·cm。

引燃温度(℃)：410(粉云)爆炸下限%(V/V)：125(g/m3 )溶解性：溶于水，为了完全溶解一般需加热到65～75℃。

不溶于汽油、煤油、植物油、苯、甲苯、二氯乙烷、四氯化碳、丙酮、醋酸乙酯、甲醇、乙二醇等。

微溶于二甲基亚砜。

120～l50℃可溶于甘油．但冷至室温时成为胶冻。

主要用途用于制造聚乙烯醇缩醛、耐汽油管道和维尼纶合成纤维、织物处理剂、乳化剂、纸张涂层、粘合剂等。

具有如下优良性质：溶解性PV A溶于水，水温越高则溶解度越大，但几乎不溶于有机溶剂。

PV A溶解性随醇解度和聚合度而变化。

部分醇解和低聚合度的PV A 溶解极快，而完全醇解和高聚合度PV A则溶解较慢。

一般规律，对PV A溶解性的影响，醇解度大于聚合度。

PV A溶解过程是分阶段进行的，即：亲和润湿一溶胀一无限溶胀一溶解。

成膜性PV A易成膜，其膜的机械性能优良，膜的拉伸强度随聚合度、醇解度升高而增强。

粘接性PV A与亲水性的纤维素有很好的粘接力。

一般情况，聚合度、醇解度越高，粘接强度越强。

热稳定性PV A 粉末加热到100℃左右时，外观逐渐发生变化。

部分醇解的PV A在190℃左右开始熔化，200℃时发生分解。

完全醇解的PV A在230℃左右才开始熔化，240℃时分解。

热裂解实验表明：聚合度越低，重量减少越快；醇解度越高，分解时间越短。

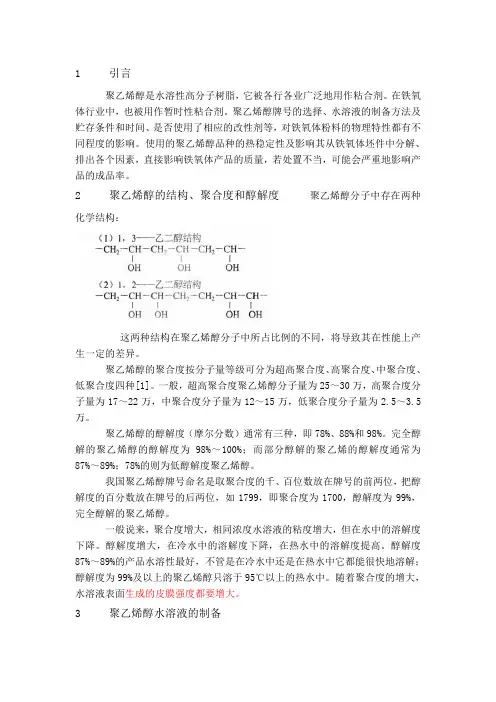

1 引言聚乙烯醇是水溶性高分子树脂，它被各行各业广泛地用作粘合剂。

在铁氧体行业中，也被用作暂时性粘合剂。

聚乙烯醇牌号的选择、水溶液的制备方法及贮存条件和时间、是否使用了相应的改性剂等，对铁氧体粉料的物理特性都有不同程度的影响。

使用的聚乙烯醇品种的热稳定性及影响其从铁氧体坯件中分解、排出各个因素，直接影响铁氧体产品的质量，若处置不当，可能会严重地影响产品的成品率。

2 聚乙烯醇的结构、聚合度和醇解度聚乙烯醇分子中存在两种化学结构：这两种结构在聚乙烯醇分子中所占比例的不同，将导致其在性能上产生一定的差异。

聚乙烯醇的聚合度按分子量等级可分为超高聚合度、高聚合度、中聚合度、低聚合度四种[1]。

一般，超高聚合度聚乙烯醇分子量为25～30万，高聚合度分子量为17～22万，中聚合度分子量为12～15万，低聚合度分子量为2.5～3.5万。

聚乙烯醇的醇解度（摩尔分数）通常有三种，即78%、88%和98%。

完全醇解的聚乙烯醇的醇解度为98%～100%；而部分醇解的聚乙烯的醇解度通常为87%～89%；78%的则为低醇解度聚乙烯醇。

我国聚乙烯醇牌号命名是取聚合度的千、百位数放在牌号的前两位，把醇解度的百分数放在牌号的后两位，如1799，即聚合度为1700，醇解度为99%，完全醇解的聚乙烯醇。

一般说来，聚合度增大，相同浓度水溶液的粘度增大，但在水中的溶解度下降。

醇解度增大，在冷水中的溶解度下降，在热水中的溶解度提高。

醇解度87%～89%的产品水溶性最好，不管是在冷水中还是在热水中它都能很快地溶解；醇解度为99%及以上的聚乙烯醇只溶于95℃以上的热水中。

随着聚合度的增大，水溶液表面生成的皮膜强度都要增大。

3 聚乙烯醇水溶液的制备将聚乙烯醇慢慢地分散投入计量好的常温水中，浸泡1h左右，并适当搅拌，使其充分溶胀、分散。

然后逐步提高温度，并不停地搅拌，搅拌速度为60～100r/min。

为了避免剧烈地发泡，应限制升温速度，一般不应超过150℃/h。

聚⼄烯醇的认识了解及特性聚⼄烯醇（简称PVA）是⽬前已发现的唯⼀具有⽔溶性且⽆毒的⾼聚物，别名为PVA,Poval。

它是近三⼗年来发展起来的⾼分⼦化合物，由于合成技术的不断提⾼和价格的不断下降，其⽤途⽇益⼴泛，发展速度很快。

其性能介于橡胶和塑料之间，按⽤途可分为纤维和⾮纤维两⼤⽤途。

聚⼄烯醇是⼀种⽆⾊塑胶，由聚⼄烯酯(通常为聚⼄酸⼄烯酯)受酸或碱⽔解作⽤⽽得。

完全⽔解的聚⼄烯醇，仍含约5%剩余⼄酸基在内。

聚⼄烯醇的物理性质、抗⽔性及与韧化剂的混合性等与其⽔解程度有关，即与其在最终制品中的⼄酸基与氢氧基之⽐例有关。

聚⼄烯醇对于有机溶剂及⽓体皆为不透性，亦不能与之混和。

除多元醇类、氨醇类以外，对能与⽔混合的多数溶剂皆能抗耐。

完全⽔解的聚⼄烯醇能溶于热⽔。

⽔解程度愈低，对⽔的抗⼒愈⼤，⼊各种添加物亦能增加其抗⽔性。

聚合物粘度可通过调节其最初所⽤聚⼄烯⼄酸酯的粘度进⾏控制。

⼲燥⽆塑性的聚⼄烯醇为有机化合物，⽩⾊⽚状、絮状或粉末状固体，⽆味，⽆污染。

可在80--90℃⽔中溶解，不溶于汽油、煤油、植物油、苯、甲苯、⼆氯⼄烷、四氯化碳、丙酮、醋酸⼄酯、甲醇、⼄⼆醇等，微溶于⼆甲基亚砜。

聚⼄烯醇是重要的化⼯原料，有良好的耐磨性，粘结⼒极强，耐油及化学药品，具有长链多元醇酯化、醚化、缩醛化等化学性质，⽤于制造聚⼄烯醇缩醛、耐汽油管道和维尼纶合成纤维、织物处理剂、乳化剂、纸张涂层、粘合剂等。

聚⼄烯醇⽔玻璃内墙涂料⽆臭、⽆毒；聚⼄烯醇外墙绦料⽆毒、⽆味；聚⼄烯醇缩甲醛脏为⽆毒、⽆味、⽔溶性胶体，掺⼊⽔泥可增强粘结⼒永溶性聚⼄烯醇缩甲醛涂料⽆毒、耐⽔。

近⼗⼏年来，国际市场上PVA作为粘结剂⽤品种发展很快，⽽国内这⽅⾯的发展较慢，仍以纤维使⽤为主。

在这⽅⾯存在如下问题:国内⽣产的纤维级PVA聚合度很⾼(1700)，醇解度⼤于99%，由于其侧基—H和—OH的体积⼩，可进⼊结晶点中⽽不造成应⼒，故PVA⼤分⼦中的羟基之间会以氢键形式相互缔合在⼀起，⼤分⼦之间排列整齐(定向度⾼)，⽔分⼦难以进⼊PVA的⼤分⼦之间，⽽使溶剂化作⽤困难，⽔溶性变差。

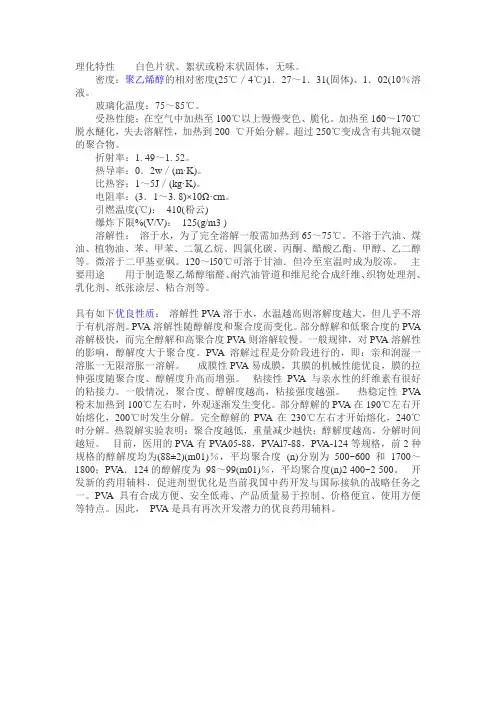

理化特性白色片状、絮状或粉末‎状固体，无味。

密度：聚乙烯醇的相对密度‎(25℃／4℃)1．27～1．31(固体)、1．02(10％溶液。

玻璃化温度‎：75～85℃。

受热性能：在空气中加‎热至100‎℃以上慢慢变‎色、脆化。

加热至16‎0～170℃脱水醚化，失去溶解性‎，加热到20‎0℃开始分解。

超过250‎℃变成含有共‎轭双键的聚‎合物。

折射率：1. 49～1. 52。

热导率：0．2w／(m·K)。

比热容：1～5J／(kg·K)。

电阻率：(3．1～3.‎8)×10Ω·cm。

引燃温度(℃)：410(粉云)爆炸下限%(V/V)：125(g/m3 )溶解性：溶于水，为了完全溶‎解一般需加‎热到65～75℃。

不溶于汽油‎、煤油、植物油、苯、甲苯、二氯乙烷、四氯化碳、丙酮、醋酸乙酯、甲醇、乙二醇等。

微溶于二甲‎基亚砜。

120～l50℃可溶于甘油‎．但冷至室温‎时成为胶冻‎。

主要用途用于制造聚‎乙烯醇缩醛‎、耐汽油管道‎和维尼纶合‎成纤维、织物处理剂‎、乳化剂、纸张涂层、粘合剂等。

具有如下优良性质：溶解性PV‎A溶于水，水温越高则‎溶解度越大‎，但几乎不溶‎于有机溶剂‎。

PV A溶解‎性随醇解度‎和聚合度而‎变化。

部分醇解和‎低聚合度的‎P V A 溶解‎极快，而完全醇解‎和高聚合度‎P V A则溶‎解较慢。

一般规律，对PV A溶‎解性的影响‎，醇解度大于‎聚合度。

PV A溶解‎过程是分阶‎段进行的，即：亲和润湿一‎溶胀一无限‎溶胀一溶解‎。

成膜性PV‎A易成膜，其膜的机械‎性能优良，膜的拉伸强‎度随聚合度‎、醇解度升高‎而增强。

粘接性PV‎A与亲水性‎的纤维素有‎很好的粘接‎力。

一般情况，聚合度、醇解度越高‎，粘接强度越‎强。

热稳定性P‎V A粉末加‎热到100‎℃左右时，外观逐渐发‎生变化。

部分醇解的‎P V A在1‎90℃左右开始熔‎化，200℃时发生分解‎。

完全醇解的‎P V A在2‎30℃左右才开始‎熔化，240℃时分解。

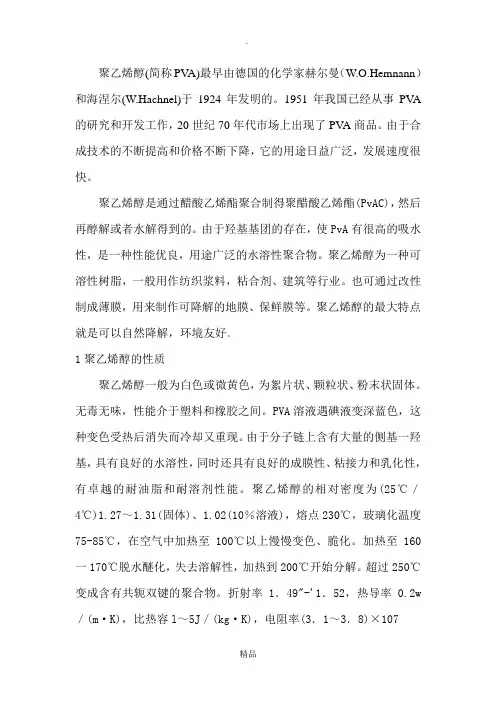

聚乙烯醇聚乙烯醇(简称PV A)最早由德国的化学家赫尔曼（W.O.Hemnann）和海涅尔(W.Hachnel)于1924年发明的。

1951年我国已经从事PV A的研究和开发工作，20世纪70年代市场上出现了PV A商品。

由于合成技术的不断提高和价格不断下降，它的用途日益广泛，发展速度很快。

聚乙烯醇是通过醋酸乙烯酯聚合制得聚醋酸乙烯酯(PvAC)，然后再醇解或者水解得到的。

由于羟基基团的存在，使PvA有很高的吸水性，是一种性能优良，用途广泛的水溶性聚合物。

聚乙烯醇为一种可溶性树脂，一般用作纺织浆料，粘合剂、建筑等行业。

也可通过改性制成薄膜，用来制作可降解的地膜、保鲜膜等。

聚乙烯醇的最大特点就是可以自然降解，环境友好。

1聚乙烯醇的性质聚乙烯醇一般为白色或微黄色，为絮片状、颗粒状、粉末状固体。

无毒无味，性能介于塑料和橡胶之间。

PV A溶液遇碘液变深蓝色，这种变色受热后消失而冷却又重现。

由于分子链上含有大量的侧基一羟基，具有良好的水溶性，同时还具有良好的成膜性、粘接力和乳化性，有卓越的耐油脂和耐溶剂性能。

聚乙烯醇的相对密度为(25℃／4℃)1.27～1.31(固体)、1.02(10％溶液)，熔点230℃，玻璃化温度75-85℃，在空气中加热至100℃以上慢慢变色、脆化。

加热至160一170℃脱水醚化，失去溶解性，加热到200℃开始分解。

超过250℃变成含有共轭双键的聚合物。

折射率1．49"-'1．52，热导率0.2w／(m·K)，比热容l～5J／(kg·K)，电阻率(3．1～3．8)×107 Ώ·cm。

解度为97％～98％时这种影响变得十分明显。

1.2PV A水溶液的性质从表1．1可知，当聚乙烯醇的水溶液浓度为1％～5％时，在室温下放置较长时间或长时间加热，其粘度不下降，说明没有解聚现象。

当溶液浓度增高时，粘度也有所升高，长时间静置后可出现凝胶，因为放置后形成了超分子结构。

聚乙烯醇(简称PV A)最早由德国的化学家赫尔曼（W.O.Hemnann）和海涅尔(W.Hachnel)于1924年发明的。

1951年我国已经从事PV A 的研究和开发工作，20世纪70年代市场上出现了PV A商品。

由于合成技术的不断提高和价格不断下降，它的用途日益广泛，发展速度很快。

聚乙烯醇是通过醋酸乙烯酯聚合制得聚醋酸乙烯酯(PvAC)，然后再醇解或者水解得到的。

由于羟基基团的存在，使PvA有很高的吸水性，是一种性能优良，用途广泛的水溶性聚合物。

聚乙烯醇为一种可溶性树脂，一般用作纺织浆料，粘合剂、建筑等行业。

也可通过改性制成薄膜，用来制作可降解的地膜、保鲜膜等。

聚乙烯醇的最大特点就是可以自然降解，环境友好。

1聚乙烯醇的性质聚乙烯醇一般为白色或微黄色，为絮片状、颗粒状、粉末状固体。

无毒无味，性能介于塑料和橡胶之间。

PVA溶液遇碘液变深蓝色，这种变色受热后消失而冷却又重现。

由于分子链上含有大量的侧基一羟基，具有良好的水溶性，同时还具有良好的成膜性、粘接力和乳化性，有卓越的耐油脂和耐溶剂性能。

聚乙烯醇的相对密度为(25℃／4℃)1.27～1.31(固体)、1.02(10％溶液)，熔点230℃，玻璃化温度75-85℃，在空气中加热至100℃以上慢慢变色、脆化。

加热至160一170℃脱水醚化，失去溶解性，加热到200℃开始分解。

超过250℃变成含有共轭双键的聚合物。

折射率1．49"-'1．52，热导率0.2w ／(m·K)，比热容l～5J／(kg·K)，电阻率(3．1～3．8)×107Ώ·c m。

1.1PVA在水中的溶解性聚乙烯醇溶于水，几乎都是溶解在水中使用，其溶解性很大程度上受聚合度、特别是醇解度的影响。

PVA是一种含有大量羟基的高聚物，而羟基是强亲水性基团，所以它是一种水溶性的高分子化合物。

然而，由于大分子内和分子间存在者较强的氢键，所以阻碍了其水溶性。

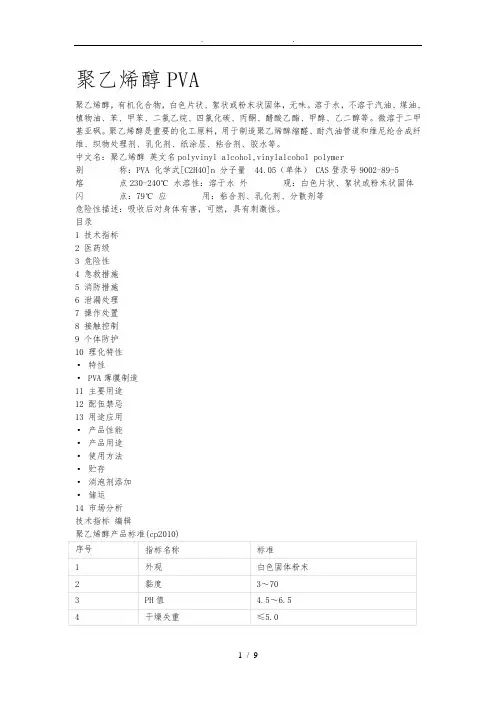

聚乙烯醇PVA聚乙烯醇，有机化合物，白色片状、絮状或粉末状固体，无味。

溶于水，不溶于汽油、煤油、植物油、苯、甲苯、二氯乙烷、四氯化碳、丙酮、醋酸乙酯、甲醇、乙二醇等。

微溶于二甲基亚砜。

聚乙烯醇是重要的化工原料，用于制造聚乙烯醇缩醛、耐汽油管道和维尼纶合成纤维、织物处理剂、乳化剂、纸涂层、粘合剂、胶水等。

中文名：聚乙烯醇英文名polyvinyl alcohol,vinylalcohol polymer别称：PVA 化学式[C2H4O]n 分子量44.05（单体） CAS登录号9002-89-5熔点230-240℃水溶性：溶于水外观：白色片状、絮状或粉末状固体闪点：79℃应用：粘合剂、乳化剂、分散剂等危险性描述：吸收后对身体有害，可燃，具有刺激性。

目录1 技术指标2 医药级3 危险性4 急救措施5 消防措施6 泄漏处理7 操作处置8 接触控制9 个体防护10 理化特性▪特性▪ PVA薄膜制造11 主要用途12 配伍禁忌13 用途应用▪产品性能▪产品用途▪使用方法▪贮存▪消泡剂添加▪储运14 市场分析技术指标编辑聚乙烯醇产品标准（USP25）低黏度中黏度5 干燥失重≤5.06 炽灼残渣≤2.07 水不溶性杂质≤0.1%8 水解度+9 有机挥发性杂质+10 含量85.0%～115.0%医药级编辑医药用EG的等级与规格，EG系统的用途。

医药级聚乙烯醇，不同于化工级别聚乙烯醇，它是一种极安全的高分子有机物，对人体无毒，无副作用，具有良好的生物相容性，尤其在医疗中的如其水性凝胶在眼科、伤口敷料和人工关节方面的有广泛应用，同时在聚乙烯醇薄膜在药用膜，人工肾膜等方面也有使用。

其安全性可以从用于伤口皮肤修复，和眼部滴眼液产品可见一斑。

其中一些型号也常被用在化妆品中的面膜、洁面膏、化妆水与乳液中，是一种常用的安全性成膜剂。

医药级主要规格医药级用途危险性编辑健康危害：吸入、摄入对身体有害，对眼睛有刺激作用。

燃爆危险：该品可燃，具刺激性。

聚乙烯醇，结构式－[CH2CH(OH)]n－。

聚乙烯醇是一种不由单体聚合而通过聚醋酸乙烯酯水解得到的水溶性聚合物，简称。

白色片状、絮状或粉末状固体，无味。

聚乙烯醇的物理性质受化学结构、醇解度、聚合度的影响。

在聚乙烯醇分子中存在着两种化学结构，即1，3和1，2乙二醇结构，但主要的结构是1，3乙二醇结构，即“头·尾”结构。

聚乙烯的聚合度分为超高聚合度(分子量25～30万)、高聚合度(分子量17－22万)、中聚合度(分子量12～15万)和低聚合度〔2．5～3.5万〕。

醇解度一般有78％、88％、98％三种。

部分醇解的醇解度通常为87%～89％，完全醇解的醇解度为98%～100％。

常取平均聚合度的千、百位数放在前面，将醇解度的百分数放在后面，如17－88即表聚合度为l 700，溶解度为88％。

一般来说，聚合度增大，水溶液粘度增大，成膜后的强度和耐溶剂性提高，但水中溶解性、成膜后伸长率下降。

聚乙烯醇的相对密度(25℃／4℃)1．27～1．31(固体)、1．02(10％溶液)，熔点230 ℃，玻璃化温度75～85℃，在空气中加热至100℃以上慢慢变色、脆化。

加热至160～170℃脱水醚化，失去溶解性，加热到200 ℃开始分解。

超过250℃变成含有共轭双键的聚合物。

折射率1. 49～1. 52，热导率0．2w ／(m·K)，比热容1～5J／(kg·K)，电阻率(3．1～3. 8)×107Ω·cm。

溶于水，为了完全溶解一般需加热到65～75℃。

不溶于汽油、煤油、植物油、苯、甲苯、二氯乙烷、四氯化碳、丙酮、醋酸乙酯、甲醇、乙二醇等。

微溶于二甲基亚砜。

120～l50℃可溶于甘油．但冷至室温时成为胶冻。

溶解聚乙烯醇应先将物料在搅拌下加入室温水中．分散均匀后再升温加速溶解，这样可以防止结块，影响溶解速度。

聚乙烯醇水溶液(5％)对硼砂、硼酸很敏感，易引起凝胶化，当硼砂达到溶液质量的1％时，就会产生不可逆的凝胺化。

川维聚乙烯醇2699●产品性能：聚乙烯醇树脂PVA2699；无毒无味、无污染，可在60-80℃水中溶解。

其水溶液有很好的粘接性和成膜性和乳化性；能耐油类、润滑剂和烃类等大多数有机溶剂；具有长链多元醇酯化、醚化、缩醛化等化学性质。

1.成膜性：PVA2699A易成膜，其膜的机械性能优良，膜的拉伸强度随聚合度、醇解度升高而增强。

2. 粘接性：PVA2699A与亲水性的纤维素有很好的粘接力。

一般情况下，聚合度、醇解度越高，粘接强度越强。

3.热稳定性：PVA2699A片状加热到100℃左右时，外观逐渐发生变化。

部分醇解的PVA在190℃左右开始熔化，200℃时发生分解。

完全醇解的PVA在230℃左右才开始熔化，240℃时分解。

热裂解实验表明：聚合度越低，重量减少越快；醇解度越高，分解时间越短。

●性能指标●制造方法：川维聚乙烯醇PVA2699产品是以天然气法裂解制得乙炔、乙炔与乙酸经气相合成制得乙酸乙烯酯，然后以乙酸乙烯酯为原料，经过特殊的聚合、改性和各种加工后处理而制成的水溶性高分子聚合物-聚乙烯醇。

●主要用途：●纺织业（1、短纤维上浆a、亲水性纤维（棉麻人造丝）b、疏水性纤维（T/C、T/R混纺纱、尼龙纤维、聚酯纤维、醋酸纤维、毛料）2、长纤维上浆a、亲水性纤维，b、疏水性纤维，3、纺织品后加工a、硬挺加工，b、防缩防皱加工，c、被服上浆剂，d、无纺布粘合剂，e、合成皮革粘合剂）●造纸及纸加工1、纸品粘合剂a、纸管、纸盒、瓦楞纸、牛皮纸、纸板叠层、纸茼等的粘合剂b、书刊装订、信封、衬垫粘合剂c、杯子、箱子密封、卷烟嘴粘合剂d、袋口接缝、抗老化油纸、绉纹纸粘合剂e、光学抛光剂、含氟化合物载体2、再湿沾合剂3、纸品表面上胶●胶合板、人造板、木材业1、尿素甲醛树脂或密胺—甲醛树脂2、用于胶合板粘合剂3、直接用于木材的粘合剂●化工行业1、聚合乳化剂、分散剂，2、可用作可再分散乳胶粉的保护胶体，3、聚醋酸乙烯乳液●建筑业1、成型板粘合剂、建筑胶水，107胶水、建筑粘合剂2、涂料、干粉涂料、干粉砂浆、腻子粉、石膏制品、界面剂、特种砂浆。

聚乙烯醇2688的粘度
聚乙烯醇2688是一种高分子化合物，其化学式为（C2H4O）n，其中n的值大于等于1000。
它在化学结构上是一种聚合物，其分子量很高，具有非常特殊的物理和化学性质。

关于聚乙烯醇2688的性质，最重要的是其粘度。粘度也称为黏度，是液体流动性质的
一种基本性质，描述了液体黏稠程度的大小。聚乙烯醇2688的粘度通常用来描述其在水溶
液中的粘稠性，其值一般在20℃下进行测量。

聚乙烯醇2688的粘度高达50000毫帕秒，这使它成为一种非常黏稠的高分子化合物。
由于其分子量高，分子链之间的相互作用力非常强，因此聚乙烯醇2688的分子链很难进行
流动，其粘度较高。同时，由于聚乙烯醇2688分子中含有大量羟基（-OH）基团，这些基
团与水分子之间可以形成氢键结合，使其在水中具有良好的溶解性。

聚乙烯醇2688的粘度的高低直接影响到其在实际应用中的性能，因此通常需要选择适
当的粘度范围。通常，聚乙烯醇2688的粘度范围在20℃下从20毫帕秒到50000毫帕秒不
等。根据实际工艺和需求，可以选择不同粘度的聚乙烯醇2688进行应用。

聚乙烯醇2688的高粘度使其在工业和农业等领域中得到了广泛应用。例如，聚乙烯醇
2688可以用于制造纺织品、造纸、涂料、粘合剂等产品。此外，它还可以用于制备某些医
药品、日化用品等。由于其在水中的良好溶解性，聚乙烯醇2688还被用作沉淀剂、分散剂、
润滑剂等，具有广泛的应用前景。

总之，聚乙烯醇2688的粘度是决定其应用性能的重要因素之一，基于该化合物的特殊
物理和化学性质，人们可以结合实际需求和应用领域的特点，选择适当的聚乙烯醇2688粘
度范围，以实现高效的应用和生产。

聚乙烯醇PV A聚乙烯醇，有机化合物，白色片状、絮状或粉末状固体，无味。

溶于水，不溶于汽油、煤油、植物油、苯、甲苯、二氯乙烷、四氯化碳、丙酮、醋酸乙酯、甲醇、乙二醇等。

微溶于二甲基亚砜。

聚乙烯醇是重要的化工原料，用于制造聚乙烯醇缩醛、耐汽油管道和维尼纶合成纤维、织物处理剂、乳化剂、纸张涂层、粘合剂、胶水等。

中文名：聚乙烯醇英文名polyvinyl alcohol, vinylalcohol polymer别称：PV A 化学式[C2H4O]n 分子量 44.05（单体）CAS登录号9002-89-5熔点230-240℃水溶性：溶于水外观：白色片状、絮状或粉末状固体闪点：79℃应用：粘合剂、乳化剂、分散剂等危险性描述：吸收后对身体有害，可燃，具有刺激性。

目录1 技术指标2 医药级3 危险性4 急救措施5 消防措施6 泄漏处理7 操作处置8 接触控制9 个体防护10 理化特性▪特性▪ PV A薄膜制造11 主要用途12 配伍禁忌13 用途应用▪产品性能▪产品用途▪使用方法▪贮存▪消泡剂添加▪储运14 市场分析技术指标编辑聚乙烯醇产品标准（USP25）低黏度中黏度5 干燥失重≤5.06 炽灼残渣≤2.07 水不溶性杂质≤0.1%8 水解度+9 有机挥发性杂质+10 含量85.0%～115.0%医药级编辑医药用EG的等级及规格，EG系统的用途。

医药级聚乙烯醇，不同于化工级别聚乙烯醇，它是一种极安全的高分子有机物，对人体无毒，无副作用，具有良好的生物相容性，尤其在医疗中的如其水性凝胶在眼科、伤口敷料和人工关节方面的有广泛应用，同时在聚乙烯醇薄膜在药用膜，人工肾膜等方面也有使用。

其安全性可以从用于伤口皮肤修复，和眼部滴眼液产品可见一斑。

其中一些型号也常被用在化妆品中的面膜、洁面膏、化妆水及乳液中，是一种常用的安全性成膜剂。

医药级主要规格医药级用途危险性编辑健康危害：吸入、摄入对身体有害，对眼睛有刺激作用。

燃爆危险：该品可燃，具刺激性。

聚乙烯醇聚乙烯醇，简称PV A。

分子式：(C2H4O)n 。

由聚乙酸乙烯酯经皂化而成的高分子有机化合物。

聚乙烯醇是一种白色粉末状、片状或絮状固体，玻璃转化温度60～85℃。

聚乙烯醇含有许多醇基，具有极性，且可与水形成氢键，故能溶于极性的水；也可溶于热的含羟基溶剂如甘油、苯酚等，不溶于甲醇、苯、丙酮、汽油等一般有机溶剂。

主要用于制造聚乙烯醇缩醛、耐汽油管道和维尼纶纤维；也用作临时保护用的薄膜、织物、皮革等的胶粘剂，装订用的胶料，织物的上浆剂，乳化剂和保护胶体等。

聚乙烯醇是一种不由单体聚合而通过聚醋酸乙烯酯水解得到的水溶性聚合物，简称。

白色片状、絮状或粉末状固体，无味。

聚乙烯醇的物理性质受化学结构、醇解度、聚合度的影响。

在聚乙烯醇分子中存在着两种化学结构，即1，3和1，2乙二醇结构，但主要的结构是1，3乙二醇结构，即“头·尾”结构。

聚乙烯醇的相对密度(25℃／4℃)1．27～1．31(固体)、1．02(10％溶液)，熔点230 ℃，玻璃化温度75～85℃，在空气中加热至100℃以上慢慢变色、脆化。

加热至160～170℃脱水醚化，失去溶解性，加热到200 ℃开始分解。

超过250℃变成含有共轭双键的聚合物。

折射率1. 49～1. 52，热导率0．2w／(m·K)，比热容1～5J／(kg·K)，电阻率(3．1～3. 8)×107Ω·cm。

溶于水，为了完全溶解一般需加热到65～75℃。

不溶于汽油、煤油、植物油、苯、甲苯、二氯乙烷、四氯化碳、丙酮、醋酸乙酯、甲醇、乙二醇等。

微溶于二甲基亚砜。

120～l50℃可溶于甘油。

但冷至室温时成为胶冻。

溶解聚乙烯醇应先将物料在搅拌下加入室温水中。

分散均匀后再升温加速溶解，这样可以防止结块，影响溶解速度。

聚乙烯醇水溶液(5％)对硼砂、硼酸很敏感，易引起凝胶化，当硼砂达到溶液质量的1％时，就会产生不可逆的凝胺化。

铬酸盐、重铬酸盐、高锰酸盐也能使聚乙烯醇凝胶。

聚乙烯醇絮状
聚乙烯醇（Polyvinyl alcohol，简称PVA）是一种重要的合成高分子材料，它具有良好的溶解性和增稠性能，在水溶液中常常形成絮状结构。

当聚乙烯醇溶解在水中时，由于聚乙烯醇分子链的特殊结构和氢键作用，它能够与水分子形成大量的氢键，从而在水中形成絮状结构。

这种絮状结构可以增加水溶液的黏度和凝聚力，使得水溶液具有较高的粘稠度和附着性。

由于聚乙烯醇絮状结构的形成，聚乙烯醇在很多应用中被用作增稠剂、粘合剂、悬浮剂和涂料等。

在纺织工业中，聚乙烯醇絮状结构能够增加纤维之间的粘结力，提高纤维的牢度和强度。

在造纸工业中，聚乙烯醇絮状结构可以作为纸张的强度剂和胶凝剂，改善纸张的质量和性能。

此外，聚乙烯醇絮状结构还具有一定的吸附性能，可以吸附水溶液中的颗粒物质和悬浮物，起到净化和过滤的作用。

因此，聚乙烯醇也被广泛应用于废水处理、颜料分散、涂料增稠等领域。

需要注意的是，聚乙烯醇絮状结构的形成和稳定性受多种因素影响，如聚乙烯醇的分子量、浓度、溶液pH值、温度等。

对于特定的应用，需要根据具体情况选择合适的聚乙烯醇类型、浓度和工艺条件，以获得期望的絮状结构和性能。

1/ 1。

聚乙烯醇( P V A )聚乙烯醇( P V A ) 是一种含有大量经基的聚合物, 由于其侧基-H 和-O H 的体积较小, 可进入结晶点中而不造成应力, 故有高度结晶性, 使P V A 的透气性很小。

同时由于-O H 的存在, 使P V A 有很高的吸水性。

P V A 是一种性能优良, 用途广泛的水溶性聚合物。

由它制备的薄膜具有优异的阻氧性、阻油性、耐磨性、抗撕裂性、透明性、抗静电性、印刷性、耐化学腐蚀性和溶剂选择性等, 并在一定条件下具有水溶性和可生物降解性。

聚乙烯醇的物理性质受化学结构、醇解度、聚合度的影响。

在聚乙烯醇分子中存在着两种化学结构，即1,3和1,2乙二醇结构，但主要的结构是1,3乙二醇结构，即“头·尾”结构。

聚乙烯醇的聚合度分为超高聚合度（分子量25～30万）、高聚合度（分子量17－22万）、中聚合度（分子量12～15万）和低聚合度〔2．5～3.5万〕。

醇解度一般有78%、88%、98%三种。

部分醇解的醇解度通常为87%～89%，完全醇解的醇解度为98%～100%。

常取平均聚合度的千、百位数放在前面，将醇解度的百分数放在后面，如17-88即表聚合度为1700,醇解度为88%。

一般来说，聚合度增大，水溶液粘度增大，成膜后的强度和耐溶剂性提高，但水中溶解性、成膜后伸长率下降。

聚乙烯醇的相对密度(25℃/4℃）1.27～1.31（固体）、1.02(10%溶液），熔点230 ℃，玻璃化温度75～85℃，在空气中加热至100℃以上慢慢变色、脆化。

加热至160～170℃脱水醚化，失去溶解性，加热到200 ℃开始分解。

超过250℃变成含有共轭双键的聚合物。

溶解性PVA溶于水，水温越高则溶解度越大，但几乎不溶于有机溶剂。

PVA溶解性随醇解度和聚合度而变化。

部分醇解和低聚合度的PVA溶解极快，而完全醇解和高聚合度PVA则溶解较慢。

一般规律，对PVA溶解性的影响，醇解度大于聚合度。

PVA溶解过程是分阶段进行的，即：亲和润湿一溶胀一无限溶胀一溶解。

聚乙烯醇电导率
聚乙烯醇（Polyvinyl alcohol, PVA）是一种非离子性水溶性高
分子材料。

其电导率主要取决于其水合能力和离子传导性能。

在水溶液中，PVA分子可以与水分子形成氢键，并与水分子
形成大量的水合壳，这种水合作用有利于离子的溶解和传导。

同时，PVA分子中的羟基（OH）官能团也具有一定的离子传
导性能。

因此，在水溶液中，PVA可以形成离子化和离子迁移，并具有一定的电导率。

然而，与其他具有离子基团的高分子材料相比，PVA的电导
率相对较低。

这主要是因为PVA分子的离子传导性能相对较差，水合作用较强，导致水合壳难以形成离子传导通道。

此外，PVA的分子结构相对较大，导致离子传导速率较慢。

总之，PVA的电导率一般较低，适用于低电导要求的应用场景。

若需要更高的电导率，可以通过添加导电填料或改性处理来提高PVA的电导性能。

理化特性白色片状、絮状或粉末状固体，无味。

密度：聚乙烯醇的相对密度(25℃／4℃)1．27～1．31(固体)、1．02(10％溶液。

玻璃化温度：75～85℃。

受热性能：在空气中加热至100℃以上慢慢变色、脆化。

加热至160～170℃脱水醚化，失去溶解性，加热到200 ℃开始分解。

超过250℃变成含有共轭双键的聚合物。

折射率：1. 49～1. 52。

热导率：0．2w／(m·K)。

比热容：1～5J／(kg·K)。

电阻率：(3．1～3. 8)×10Ω·cm。

引燃温度(℃)：410(粉云)爆炸下限%(V/V)：125(g/m3 )溶解性：溶于水，为了完全溶解一般需加热到65～75℃。

不溶于汽油、煤油、植物油、苯、甲苯、二氯乙烷、四氯化碳、丙酮、醋酸乙酯、甲醇、乙二醇等。

微溶于二甲基亚砜。

120～l50℃可溶于甘油．但冷至室温时成为胶冻。

主要用途用于制造聚乙烯醇缩醛、耐汽油管道和维尼纶合成纤维、织物处理剂、乳化剂、纸张涂层、粘合剂等。

具有如下优良性质：溶解性PV A溶于水，水温越高则溶解度越大，但几乎不溶于有机溶剂。

PV A溶解性随醇解度和聚合度而变化。

部分醇解和低聚合度的PV A 溶解极快，而完全醇解和高聚合度PV A则溶解较慢。

一般规律，对PV A溶解性的影响，醇解度大于聚合度。

PV A溶解过程是分阶段进行的，即：亲和润湿一溶胀一无限溶胀一溶解。

成膜性PV A易成膜，其膜的机械性能优良，膜的拉伸强度随聚合度、醇解度升高而增强。

粘接性PV A与亲水性的纤维素有很好的粘接力。

一般情况，聚合度、醇解度越高，粘接强度越强。

热稳定性PV A 粉末加热到100℃左右时，外观逐渐发生变化。

部分醇解的PV A在190℃左右开始熔化，200℃时发生分解。

完全醇解的PV A在230℃左右才开始熔化，240℃时分解。

热裂解实验表明：聚合度越低，重量减少越快；醇解度越高，分解时间越短。
