山大 网络教育 工程力学《工程力学》模拟卷C

1：[单选题]3、从哪方面来衡量承载能力：A：构件具有足够的强度B：构件具有足够的刚度C：构件具有足够的稳定性D：ABC参考答案：D2：[判断题]2、切向加速度只表示速度方向的变化率，而与速度的大小无关。

错误3：[单选题]5、用积分法求一悬臂梁受力后的变形时，边界条件为：在梁的固定端处：A：挠度为零，转角也为零B：挠度为零，转角不为零C：挠度不为零，转角为零D：挠度不为零，转角也不为零A4：[论述题]1、在拉压、扭转与弯曲的应力分析中，均引入了平面假设的概念，三者的平面假设有何不同？参考答案：拉压的平面假设：变形前原为平面的横截面，变形后仍保持为平面且仍垂直于轴线；扭转的平面假设：圆轴扭转变形前原为平面的横截面，变形后仍保持为平面，形状和大小不变，半径仍保持为直线；且相邻两截面间的距离不变；弯曲变形的平面假设：变形前原为平面的梁的横截面变形后仍保持为平面，且仍然垂直于变形后的梁轴线。

在拉压时的平面假设允许截面的大小发生变化，但横截面只是沿轴线方向有位移。

5：[论述题]2、应用动静法时，对静止的质点是否需要加惯性力? 对运动着的质点是否都需要加惯性力?参考答案：惯性力与加速度有关，对静止与运动的质点，要看其有无加速度，有就加，没有就不加。

6：[填空题]1、力偶就是作用在同一物体上大小相等、方向相反、不共线的两个力组成的特殊力系。

7：[填空题]2、力是物体间相互的机械作用。

3、所谓刚体是指物体在力的作用下，其内部任意两点距离始终保持不变。

4、在某瞬时,质点系在约束允许的条件下，可能实现的任何无限小的位移称为虚位移。

它只与约束条件有关。

4、杆件内力的大小不但与外力大小有关,还与材料的截面形状有关。

错误11：[判断题]5、轴力越大,杆件越容易被拉断,因此轴力大小可以用来判断杆件的强度。

错误12：[单选题]1、不属于材料力学的基本假设的有：A：连续性B：均匀性C：各向同性D：各向异性：D13：[单选题]2、刚体受三个力作用平衡，则此三个力的作用线:A：必在同一面B：必互相平行C：必汇交于一点D：可以不在同一面参考答案：A[填空题]5、作用在刚体上的两个力等效的条件是等值，反向，共线。

工程力学（本科）模拟题C（闭卷）学号：学习中心名称：专业：层次：姓名：题号一二三四五六七总分得分1.(20分) 图示杆中，1-1截面的面积A1=400mm2，2-2截面的面积A2=300mm2，材料的弹性模量E=200GPa，求：(1) 1-1和2-2截面的应力；(2) A,C截面之间的相对伸长量。

(1)解：1142122422400010410600020310F NMPa S mF NMPa S mσσ--===⨯===⨯(2)∆=FL/ES=(6000×0.5/3×2×105)-(4000×0.5/4×2×105)=2.5mm 2. (20分)求图示梁的剪力图和弯矩图。

解：2qaqaqa2/25qa2/23. (20分)直径为20mm的圆截面折杆受力情况如图所示，已知材料的许用应力为［］=170MPa。

试用第三强度理论确定折杆的长度a的许可值。

4. (20分)图示外伸梁，受均布载荷作用，已知：q=10kN/m，a=4m,［σ］=160MPa，试校核该梁的强度。

解：5. (10分)图示水平梁受力F ，力偶矩M ，求支座A 、B 处约束反力。

解：00yM F ==∑∑带入得B A F F F +-=230B M F a Fa +-=得出：32B Fa M F a -=32A Fa MF F a -=-6. (10分)图示应力状态，求其单元体的主应力及第四强度理论的相当应力4r σ。

解：因为σx ＝0，所以有2214=90MPa 22y y xy σσστ'=+ 221410MPa 22yy xy σσστ''=+-' 2224(')('')(''')134.9r MPa σσσσσσσ''''''=-+-+-=。

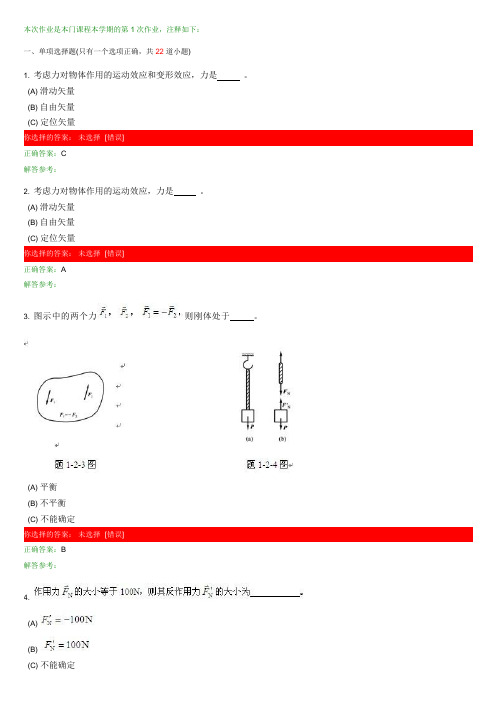

本次作业是本门课程本学期的第1次作业，注释如下：一、单项选择题(只有一个选项正确，共22道小题)1. 考虑力对物体作用的运动效应和变形效应，力是。

(A) 滑动矢量(B) 自由矢量(C) 定位矢量你选择的答案：未选择 [错误]正确答案：C解答参考：2. 考虑力对物体作用的运动效应，力是。

(A) 滑动矢量(B) 自由矢量(C) 定位矢量你选择的答案：未选择 [错误]正确答案：A解答参考：3. 图示中的两个力则刚体处于。

(A) 平衡(B) 不平衡(C) 不能确定你选择的答案：未选择 [错误]正确答案：B解答参考：4.(A)(B)(C) 不能确定(D)你选择的答案：未选择 [错误]正确答案：B解答参考：5. 力的可传性原理只适用于。

(A) 刚体(B) 变形体(C) 刚体和变形体你选择的答案：未选择 [错误]正确答案：A解答参考：6. 图示作用于三角架的杆AB中点处的铅垂力如果沿其作用线移动到杆BC的中点，那么A、C处支座的约束力的方向。

(A) 不改变(B) 改变(C) 不能确定你选择的答案：未选择 [错误]正确答案：B解答参考：7. 如图所示，物体处于平衡，，自重不计，接触处是光滑的，图中所画受力图。

(A) 正确(B) 不正确(C) 不能确定你选择的答案：未选择 [错误]正确答案：A解答参考：8. 如图所示，物体处于平衡，自重不计，接触处是光滑的, 图中所画受力图是。

(A) 正确(B) A处约束力不正确(C) 不能确定你选择的答案：未选择 [错误]正确答案：A解答参考：9. 如图所示，各杆处于平衡，杆重不计，接触处是光滑的，图中所画受力图。

(A) 正确(B) A处及B处约束力不正确(C) 不能确定你选择的答案：未选择 [错误]正确答案：B解答参考：10. 如图所示，梁处于平衡，自重不计，接触处是光滑的，图中所画受力图是。

(A) 正确(B) B处约束力不正确(C) 不能确定你选择的答案：未选择 [错误]正确答案：B解答参考：11. 平面汇交力系的合力表示为。

工程力学复习题一、填空1．平衡一般是指物体相对地面保持（ 静止 ）或作（ 直线匀速运动 ）的状态。

2．力学中的刚体是指在任何外力作用下，（ 大小 ）和（ 形状 ）始终保持不变的物体。

3．当加速度与速度同向时，点作（ 加速运动 ）运动，当加速度与速度反向时，点作（ 减速运动 ）运动。

4．拉压胡克定律的表达形式为（ △L ＝ ）或（ ε＝Eб ）。

5．利用强度条件可以解决的三类问题是（ 强度校核 ）、（ 设计截面尺寸 ） 、（ 计算允许载荷 ）。

6．梁弯曲正应力公式的应用条件是（ 平面弯曲 ）、（ 弹性范围内 ）。

7．力的可传性只有对（ 刚体 ）是正确的，而对于（变形体 ）力的可传性便不再成立。

8．力的作用线在（ 同一平面）内，且力作用线（汇交于）一点的力系叫平面汇交力系。

9．作用在刚体上的两个力，其平衡条件是两个力（ 等值 ）、（反向）、（ 共线 ）。

10、在设计梁时，通常由梁的( 强度 )条件选择截面，然后再进行( 刚度 ) 校核。

11、求杆件任一截面上的内力时，通常采用( 截面 )法。

12、第一和第二强度理论适用于( 脆性 )材料，而第三和第四强度理论适用于( 塑性 )材料。

13、欧拉公式用来计算压杆的( 临界力 )，它只适用于( 大柔度 )杆。

14、在解超静定问题时，补充方程要根据( 变形协调 )条件来建立。

15、当梁上某段的剪力图为一水平直线时，则该段梁上的分布荷载q （x ）=( 0 )，其弯矩图为( 一斜直线 )。

16、长度系数μ反映拉压杆的( 杆端约束 )情况。

17．材料力学对变形固体所作的基本假设是连续性假设、( 均匀性 )假设和( 各向同性假设)。

18．在推导梁平面弯曲的正应力公式时，是从几何方面、( 物理 ) 方面和( 静力学 ) 方面综合考虑的。

19．受横力弯曲的梁横截面上的正应力沿截面高度按( 线性 )规律变化，在( 在距离中性轴最远处 )最大。

20．对由一定材料制成的压该来说，临界应力取决定于杆的柔度，柔度值愈大，临界应力值( 愈小 )，压杆就愈 ( 易矢 )失稳。

专科《工程力学》模拟题试卷一. （共75题,共150分）1. 下列结论哪些是正确的( ) （2分）A.理论力学研究物体的位移，但不研究物体的变形；B.材料力学不仅研究物体的位移，同时研究物体的变形；C.理论力学研究的位移是刚体位移；D.材料力学研究的位移主要是伴随物体变形而产生的位移。

★检查答案标准答案：A,B,C,D2. 悬臂桁架受到大小均为F的三个力的作用，如图所示，则杆1内力的大小为( )；杆2内力的大小为( )；杆3内力的大小为( )。

（2分）A.FB.；C.0；D.F/2。

★检查答案标准答案：A,C3. 直杆受扭转力偶作用，如题4图所示。

计算截面1-1和2-2处的扭矩，哪些是计算不正确( )。

（2分）A.B.C.D.★检查答案标准答案：A,C,D4. 简支梁受集中力作用，如题5图，以下结论中( )是正确的。

（2分）A.B.C.D.★检查答案标准答案：A,B,D5. 静力学把物体看做刚体，是（）（2分）A.物体受力不变形B.物体的硬度很高C.抽象的力学模型D.物体的两点的距离永远不变。

★检查答案标准答案：C,D6. 考虑力对物体作用的两种效应，力是( )。

（2分）A.滑动矢量；B.自由矢量；C.定位矢量。

★检查答案标准答案：C7. 梁AB因强度不足，用与其材料相同、截面相同的短梁CD加固，如图所示。

梁AB在D 处受到的支座反力为( )。

（2分）A.5P/4B.PC.3/4PD.P/2★检查答案标准答案：A8. 在图所示结构中，如果将作用于构件AC上的力偶m搬移到构件BC上，则A、B、C三处反力的大小( )。

（2分）A.都不变；B.A、B处反力不变，C处反力改变；C.都改变；D.A、B处反力改变，C处反力不变。

★检查答案标准答案：C9. 选择拉伸曲线中三个强度指标的正确名称为( )。

（2分）A.①强度极限，②弹性极限，③屈服极限B.①屈服极限，②强度极限，③比例极限C.①屈服极限，②比例极限，③强度极限D.①强度极限，②屈服极限，③比例极限★检查答案标准答案：D10. 两根钢制拉杆受力如图，若杆长L２＝２Ｌ１，横截面面积A２＝２Ａ1，则两杆的伸长ΔＬ和纵向线应变ε之间的关系应为( )。

《工程力学》习题选解1-1试画出以下各题中圆柱或圆盘的受力图。

与其它物体接触处的摩擦力均略去。

解：1-2 试画出以下各题中AB 杆的受力图。

(a)B(b)(c)(d)A(e)BA(a)(b) A(c)A(d)A(e)B (c)(a)(b)解：1-3 试画出以下各题中AB 梁的受力图。

(d)(e)(e)B(a) B(b)(c)F BF(a) W (c)AF(b)1-4 试画出以下各题中指定物体的受力图。

(a) 拱ABCD；(b) 半拱AB部分；(c) 踏板AB；(d) 杠杆AB；(e) 方板ABCD；(f) 节点B。

解：(a)F(b)WA(c)(d)F D(e)F Bx(a) (b) (c)(d)CD(e)W(f)1-5 试画出以下各题中指定物体的受力图。

(a) 结点A ，结点B ；(b) 圆柱A 和B 及整体；(c) 半拱AB ，半拱BC 及整体；(d) 杠杆AB ，切刀CEF 及整体；(e) 秤杆AB ，秤盘架BCD 及整体。

(d) F CC D(e)WB (f)F ABFBC(a)(c)(d) (b)解：(a)(b)(c)(d)AF ABF ATF AF BAFFCAA C’C(e)(e)DWDF C’B2-2 杆AC 、BC 在C 处铰接，另一端均与墙面铰接，如图所示，F 1和F 2作用在销钉C 上，F 1=445N ，F 2=535 N ，不计杆重，试求两杆所受的力。

解：(1) 取节点C 为研究对象，画受力图，注意AC 、BC 都为二力杆，(2) 列平衡方程：12140 sin 600530 cos6005207 164 o y AC o x BC AC AC BC F F F F F F F F F N F N=⨯+-==⨯--=∴==∑∑ AC 与BC 两杆均受拉。

2-3 水平力F 作用在刚架的B 点，如图所示。

如不计刚架重量，试求支座A 和D 处的约束力。

解：(1) 取整体ABCD 为研究对象，受力分析如图，画封闭的力三角形：F 1F(2)211 1.1222D A D D A F F FF F BC AB AC F F F F F =====∴===2-4 在简支梁AB 的中点C 作用一个倾斜45o 的力F ，力的大小等于20KN ，如图所示。

成人高等教育201 年第学期《工程力学》课程考试试题姓名年级层次专业学号一、填空题1、工程力学包括、、和动力学的有关内容。

2、力的三要素是力的、、。

用符号表示力的单位是或。

３、力偶的三要素是力偶矩的、和。

用符号表示力偶矩的单位为或。

4、常见的约束类型有约束、约束、约束和固定端约束。

5、低碳钢拉伸时的大致可分为、、和阶段。

6、剪切变形的特点是工件受到一对大小、方向、作用线且相距很近的外力作用。

7、圆轴扭转的变形特点是：杆件的各横截面绕杆轴线发生相对，杆轴线始终保持。

8、平面弯曲变形的变形特点是杆的轴线被弯成一条。

9、静定梁可分为三种类型，即、和。

10、是指由无数个点组成的不变形系统。

11、规定动点对于定参考系的运动称为运动。

动点对于动参考系的运动称为运动，把动参考系对于定参考系的运动称为运动。

12、平面汇交力系平衡的解析条件是：力系中所有的力在投影的代数均为。

13、在工程中受拉伸的杆件，其共同的特点是：作用于杆件上的外力或外力的合力的作用线与构件轴线，杆件发生方向，伸长或压缩。

14、空间汇交力系的合力在任意一个坐标轴上的投影，等于在同一轴上投影的，此称为空间力系的。

15、力矩的大小等于和的乘积。

通常规定力使物体绕矩心时力矩为正，反之为负。

16、大小，方向，作用线的两个力组成的力系，称为力偶。

力偶中二力之间的距离称为，力偶所在的平面称为。

17、力的平将作用在刚体某点的力平移到刚体上别指定一点，而不改变原力对刚体的作用效果，则必须附加一力偶，其力偶矩等于。

18、构件的强度是指的能力；构件的刚度是指的能力；构件的稳定性是指的能力。

二、判断题：（对的画“√”，错的画“×”）1、力的可传性定理，只适用于刚体。

（）2、两物体间相互作用的力总是同时存在，并且两力等值、反向共线，作用在同一个物体上。

（）3、力的大小等于零或力的作用线通过矩心时，力矩等于零。

（）4、力偶无合力，且力偶只能用力偶来等效。

（）5、柔体约束特点是限制物体沿绳索伸长方向的运动，只能给物体提供拉力。

《工程力学》习题选解1-1试画出以下各题中圆柱或圆盘的受力图。

与其它物体接触处的摩擦力均略去。

解：1-2 试画出以下各题中AB 杆的受力图。

A(BF((W(AW(F(F(F(FW(AW(F((B(DB解：1-3 试画出以下各题中AB 梁的受力图。

B(BB(F BF(FB (D B F F(FB(W (BF(A DB(B(1-4 试画出以下各题中指定物体的受力图。

(a) 拱ABCD ；(b) 半拱AB 部分；(c) 踏板AB ；(d) 杠杆AB ；(e) 方板ABCD ；(f) 节点B 。

解：B(B F(W((D(F Bx(DC(D((B C(WB(DCDBBF D1-5 试画出以下各题中指定物体的受力图。

(a) 结点A ，结点B ；(b) 圆柱A 和B 及整体；(c) 半拱AB ，半拱BC 及整体；(d) 杠杆AB ，切刀CEF 及整体；(e) 秤杆AB ，秤盘架BCD 及整体。

(F CC (WB(F ABF BC((C(A(D(解：(a)(b)(c)(e)AATF BAFFCC’CD DC’B2-2 杆AC 、BC 在C 处铰接，另一端均与墙面铰接，如图所示，F 1和F 2作用在销钉C 上，F 1=445 N ，F 2=535 N ，不计杆重，试求两杆所受的力。

解：(1) 取节点C 为研究对象，画受力图，注意AC 、BC 都为二力杆，(2) 列平衡方程：12140 sin 600530 cos6005207 164 o y AC o x BC AC AC BC F F F F F F F F F N F N=⨯+-==⨯--=∴==∑∑ AC 与BC 两杆均受拉。

2-3 水平力F 作用在刚架的B 点，如图所示。

如不计刚架重量，试求支座A 和D 处的约束力。

解：(1) 取整体ABCD 为研究对象，受力分析如图，画封闭的力三角形：FF43xFF F AF D(2) 由力三角形得211 1.122D A D D A F F FF F BC AB AC F F F F F =====∴===2-4 在简支梁AB 的中点C 作用一个倾斜45o 的力F ，力的大小等于20KN ，如图所示。

《材料力学》C试卷姓名：准考证号：第一题判断题（每小题1分，共10分）mm的杆，则该杆所受的拉应力为1MPa。

（）1．10kN的拉力作用于截面积为1022．对扭矩正负号的规定是：以右手拇指表示截面外法线方向，若扭矩转向与其它四指转向相同，则此扭矩为负，反之为正。

（）3．一直径为5mm的圆柱销，受到20kN的剪力作用，则其剪应力为509.3MPa。

（）4．一根悬臂梁长2m，在悬臂梁的顶端受到1N的作用力，则在其固定端截面的弯矩为N 。

（）2000m5．静定梁的基本结构形式有简支梁、外伸梁和悬臂梁三种。

（）6．构件抵抗破坏的能力叫强度，抵抗变形的能力叫刚度。

（）7．稳定性是指压杆保持其原有直线平衡状态的能力。

（）8．轴向拉伸、压缩变形属于单向应力状态。

（）9．固体材料在各个方向具有相同物理性质的假设，称为各向同性假设。

（）10．压杆失稳的主要原因是由于外界干扰力的影响。

（）第二题填空题（每空1分，共20分）1．材料力学的三个基本假设：、和。

2．杆件变形的基本形式有、、和四种。

3．低碳钢在拉伸过程中的变形可分为、、和四个阶段。

4．当切应力不超过材料的剪切比例极限时，和成正比。

5．标距为100mm的标准试件，直径为10mm，拉断后测得伸长后的标距为123mm，缩颈处的最小直径为6.4mm ，则该材料的伸长率δ=。

6． 一般来说，脆性材料通常情况下以断裂的形式破坏，宜采用第、强度理论。

塑性材料在通常情况下以流动的形式破坏，宜采用第、强度理论。

7． 工程实际中常见的交变应力的两种类型为： .和。

第三题 单项选择题（每小题2分，共20分）1． 人踩脚踏板使自行车前进时，与脚踏板相连的中间链轮轴的受力状态为 （ ）A. 纯扭转作用；B. 弯扭组合作用；C. 拉伸作用；D. 纯弯曲作用。

2． 电梯由四根钢丝绳来吊起，每根钢丝绳的许用应力为100MPa ，横截面为402mm ，电梯自重为0.5吨，则能吊起的最大重量为（ ）A. 2吨；B. 1.1吨；C. 1吨；D. 11吨。
