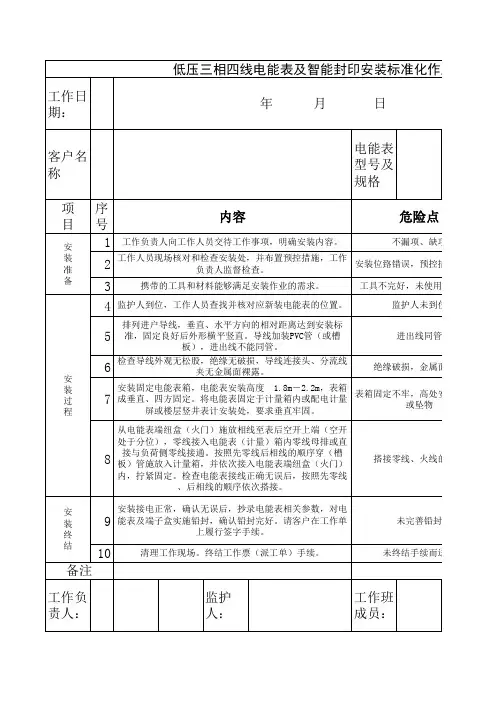

低压三相电能表安装作业指导书及作业卡(试行)

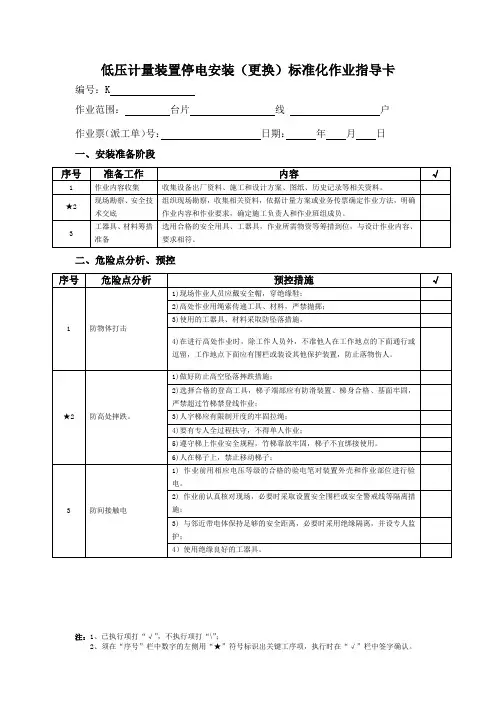

Q/×××低压计量装置安装/更换作业指导书
（范本）
编写：年月日
审核：年月日
批准：年月日
工作负责人：
作业日期：年月日时至年月日时
安徽省电力公司
1 范围
本作业指导书适用于XX供电公司变电站及所辖用户低压电能计量装置安装/更换工作。

2 引用文件
下列标准及技术资料所包含的条文,通过在本作业指导书中引用,而构成为本作业指导书的条文。

本作业指导书出版时,所有版本均为有效。

所有标准及技术资料都会被修订,使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。

GB1208-1997 电流互感器
GB/T16934-1997 电能计量柜
DL/T825-2002 电能计量装置安装接线规则
DL/T448-2000 电能计量装置技术管理规程
《国家电网公司电力安全工作规程》（变电站和发电厂电气部分）（试行）
Q/TGD207.10-2005 铜陵供电公司《测量管理体系手册》
GB50168-92 电气装置安装工程电缆线路施工及验收规范
GB50168-92 电气装置安装工程盘、柜及二次回路结线施工及验收规范
3 安装/更换前工作安排
3.1 工作前准备
3.2 人员要求
3.3 备品备件
3.4仪器仪表
3.5 工器具及材料
3.6 危险点分析及预控措施
3.7 人员分工
4 作业程序及作业标准4.1 开工
4.2 检修电源的使用
4.3 作业项目和作业标准
4.4 竣工
5验收记录
6 作业指导书执行情况评估。

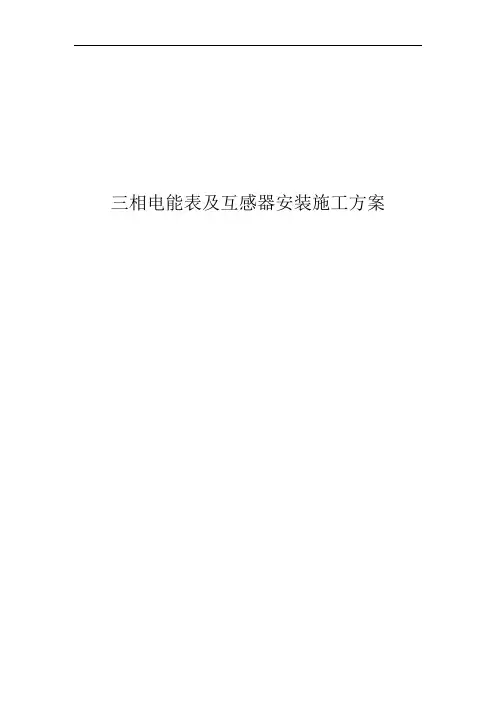

三相电能表及互感器安装施工方案目录一、安装前准备 (4)1、准备工作安排 (4)2、人员要求 (4)3、主要仪器仪表和工具 (4)二、现场作业注意事项 (7)1、危险点分析 (7)25515 63AB 掫38379 95EB 闫36146 8D32 贲N36593 8EF1 軱20072 4E68 乨 (8)2、安全措施 (8)3、事故预想及异常情况处理 (9)4、文明施工细则 (9)三、现场安装工序及时间预算 (9)1、直接接入式低压三相电能表安装 (9)2、低压带电流互感器三相电能表安装 (10)3、现场带电装（换）直接接入式三相电能表 (11)4、现场带电装（换）低压带电流互感器的三相电能表 (12)5、电表安装竣工检查 (12)6、三相表安装时间预算 (13)1、准备工作安排 (4)2、人员要求 (4)3、主要仪器仪表和工具 (4)二、现场作业注意事项 (7)1、危险点分析 (7)2、安全措施 (8)3、事故预想及异常情况处理 (9)4、文明施工细则 (9)三、现场安装工序及时间预算 (9)1、直接接入式低压三相电能表安装 (9)2、低压带电流互感器三相电能表安装 (10)3、现场带电装（换）直接接入式三相电能表 (11)4、现场带电装（换）低压带电流互感器的三相电能表 (12)5、电表安装竣工检查 (12)6、三相表安装时间预算 (13)一、安装前准备1、准备工作安排1.1根据工作任务要求，确定工作内容。

使全体工作人员熟悉工作内容、进度要求、作业标准、安全注意事项。

由工作负责人监督检查。

1.2了解现场作业环境条件，分析可能遇到的问题，提出有效的预防措施。

1.3测量仪表和安全工机具经过定期检验且合格。

1.4携带的工具和材料能够满足安装作业的需求。

1.5填写工作票或派工单，内容清楚、工作任务和工作范围明确。

2、人员要求2.1现场作业人员应身体健康、精神状态良好2.2现场工作负责人必须具备相关工作经验，且熟悉电气设备安全知识。

标准化作业指导（书）卡
一、现场勘查
编号：
二、作业前的准备：
（一）必备条件
1、工作班成员必须穿戴工作服、绝缘鞋、戴安全帽。

2、分别检查接地引下线有无断股、损伤现象、接头解除是否良好。

3、出发前认真检查车辆安全，注意行车安全。

4、工作班成员精神及身体状况应符合工作条件。

5、召开班前会
（二）工器具及材料准备
1、工器具：安全带：付；低压接地线：组；验电笔：支；脚扣付。

2、所需材料：
（三）危险点分析及安全措施
1、防止误登电杆触电。

2、防止登杆前倒杆伤人。

3、防止高空坠落。

4、防止高空落物伤人。

5、防止验电、装设接地线时人体触电。

6、装设接地线：线路共装设接地线组。

分别在在杆、杆、杆。

7、所有相关人员签字：
（四）作业程序
1、作业准备
2、作业内容：
3、自验收
4、清理场地
（五）工作终结
1、工作负责人项工作班成员宣布工作结束，并告知攻错班成员不准再次登杆作业。

2、拆除接地线：分别拆除杆、杆。

接地线共组。

3、由工作负责人确认接地线已拆除组。

4、召开班后会。

5、工作负责人确认工作全部终结后签字：。

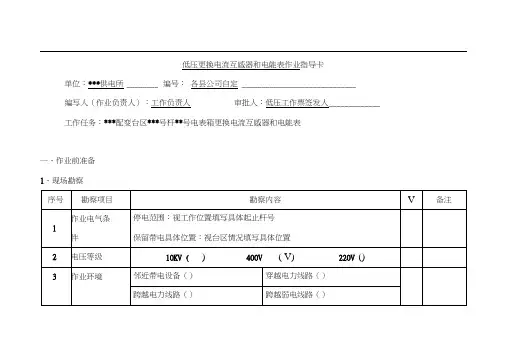

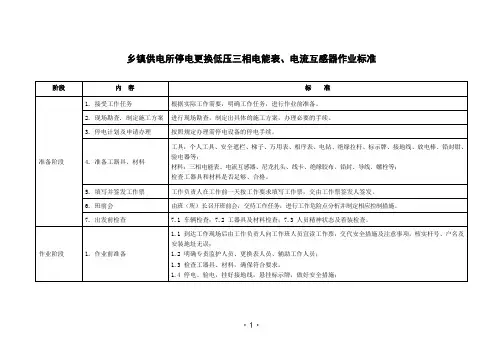

低压更换电流互感器和电能表作业指导卡单位：***供电所 ________ 编号：各县公司自定 _____________________________
编写人（作业负责人）：工作负责人审批人：低压工作票签发人_____________ 工作任务：***配变台区***号杆**号电表箱更换电流互感器和电能表
一、作业前准备
1、现场勘察
以上勘察项目于年月日勘察完毕。

主要勘察人员（签字）：
2、人员分工
3、工器具准备工器具准备人：XXXX 年XX月XX日工器具收回人: XXXX年XX月XX日
4、材料准备材料准备人: 年月日材料回收人:
年月日
确认“作业前准备” 1-4项已完成，工作负责人（签字）：XXX
二、作业程序及危险点控制措施
计划工作时间：XXXX年XX月XX日XX时XX分至XXXX年XX月XX日XX时XX分1、开工
确定以下2-4项危险点及安全措施、现场补充安全措施、关键作业步骤已进行讲解。

工作班人员（签字）： _____________________________________________________________ 2、危险点及安全措施
3、现场补充的安全措施
5、竣工
三、指导卡执行情况评估。

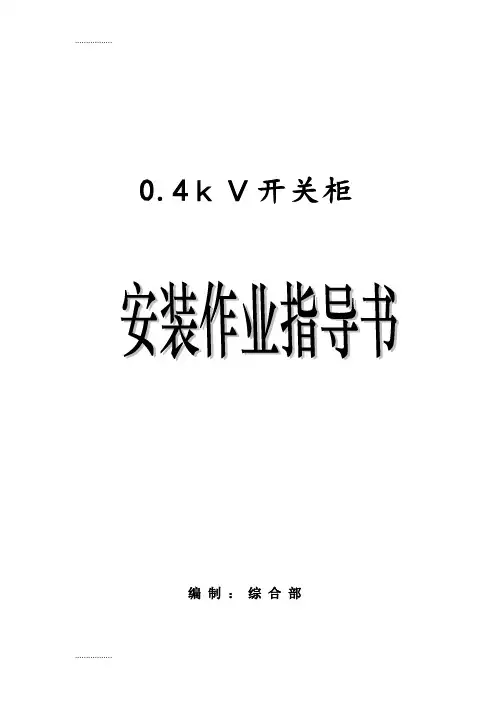

0.4ｋＶ开关柜编制：综合部二O O二年三月目录一、概述： (4)二、运输与检查： (4)三、配电盘、柜的安装 (5)四、配电装置的检查： (7)五、资料整理 (8)一、概述：低压配电屏主要分固定式和抽屉式两种。

固定式低压配电屏又分靠墙和离墙安装两种，靠墙安装固定式低压配电屏由于检修不便，不受用户欢迎，主管部门也不推荐使用。

抽屉式低压配电屏具有馈电回路多，体积少，占地少，恢复供电迅速等优点。

目前，从国外引进项目的配套工程中，使用抽屉式配电较多。

二、运输与检查：1、搬运配电屏应在天气较好的情况下进行,最好用汽车与吊车配合,集合装卸与运输。

2、运输时，配电屏应立放在汽车上，不得侧放和倒放，并用绳子将配电屏拴住，防止倾倒，绳索与盘面间应垫以麻袋片等。

3、电屏的门应关闭锁好，精密的表计或较重的表计可单独运输。

4、汽车行驶时，速度要慢，以保证配电屏的平稳。

5、搬运配电屏、柜前，应该对装箱号、型号。

当运抵安装地点附近，应邀集有关技术人员开箱检查，并作好记录：5.1、制造厂的技术文件应该齐备,包括合格证、制造厂图纸（元件布置图、盘内接线图、盘内电路原理图）、说明书等有关资料。

5.2、型号、规格应符合设计要求，附件备件齐全，元件无损坏情况。

5.3、检查盘柜垂直度、水平度、应无变形。

5.4、盘柜内母线及配线颜色应符合现行规范的要求。

5.5、盘柜内母线间距应符合规范要求，对于10KV母线，相线与相线间距及相线对地（外壳）间距应>=125mm；对于0.4KV低压母线,相间距及相线对地(外壳)间距应>=20mm。

5.6、查完毕后，应收存好各合格证及有关资料。

6、运输装卸过程中要尽量避免损害邻近花草树木；开关柜搬运过程中，如必须经过绿化带时，要采用装支承架的方法或其它有效的方法以防压伤绿化带。

三、配电盘、柜的安装1、配电盘、柜的就位1.1、当室内已清理干净，环境无尘时，就开始对盘、柜就位。

先按图纸规定的顺序将配电盘编号作好标记，然后用人工将其搬运到安装位置，前后排列整齐、美观，盘与盘间无明显缝隙。

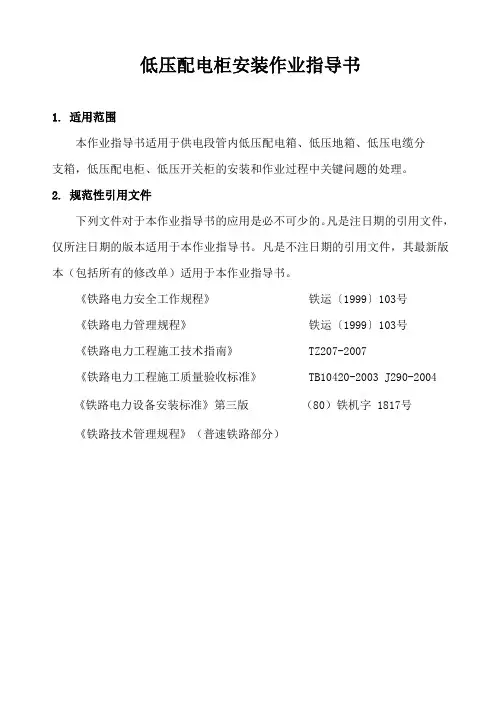

低压配电柜安装作业指导书1.适用范围本作业指导书适用于供电段管内低压配电箱、低压地箱、低压电缆分支箱，低压配电柜、低压开关柜的安装和作业过程中关键问题的处理。

2.规范性引用文件下列文件对于本作业指导书的应用是必不可少的。

凡是注日期的引用文件，仅所注日期的版本适用于本作业指导书。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本作业指导书。

《铁路电力安全工作规程》铁运〔1999〕103号《铁路电力管理规程》铁运〔1999〕103号《铁路电力工程施工技术指南》 TZ207-2007《铁路电力工程施工质量验收标准》 TB10420-2003 J290-2004 《铁路电力设备安装标准》第三版（80）铁机字 1817号《铁路技术管理规程》（普速铁路部分）3.编制依据根据《铁路电力安全工作规程》、《铁路电力管理规则》、《铁路局作业指导书编制规范》的相关要求，结合段具体实际，特编制此作业指导书。

4.低压配电装置安装指导书4.1.安装准备工作4.1.1.安装人员准备序号作业内容人数负责人作业组员1 工作执行人 12 工作许可人 13 工作监护人 2 根据作业需要而定4 坐台防护人员 1 根据作业需要而定5 现场防护人员 26 工作组员 24.1.2.安装工器具、材料准备序号名称型号单位数量备注1 接地线低压0.22kV（4分支）组 22 绝缘手套双 23 绝缘靴双 24 铝合金梯人字把 25 电锤（合资）把 26 钻头φ10mm 根 57 台钳台台 18 平锉把把 49 圆锉把把 410 锯弓把把 611 安全标志前方施工，注意安全！块 212 警示带圈盘 413 臂章（袖标）按规定块 214 断线钳400 把 115 机械打孔机HYG-921 套 116 锈死螺帽切除器K56 2000 把 417 3吨万能卡线器3000AL-3吨把 218 全能王压接钳EK60UNV 套 119 套筒套 220 梅花扳手18-20mm 把 221 克丝钳进口把 222 活动扳手350mm 把 223 智能型兆欧表ZOB-10kV 只 124 万用表数字式（带钳型电流表）只 225 钳型接地电阻测试仪Fluke-1625Kit 只 126 对讲机摩托罗拉GP3688 台 227 铁锹把 228 线垂个 129 水平尺把 130 喷枪大、小号把 631 铁线Ф2.8 kg 视情况定32 螺栓、螺帽套视情况定33 固定配电箱小槽钢m 视情况定34 接地角钢视情况定35 钢并沟-2 个视情况定36 降阻剂kg 视情况定37 低压热缩型电缆终端头SY-1/4.1 套视情况定38 低压热缩型电缆终端头SY-1/4.2 套视情况定39 低压热缩型电缆终端头SY-1/4.3 套视情况定40 低压热缩型电缆中间接头JSY-1/4.1 套视情况定41 低压热缩型电缆中间接头JSY-1/4.2 套视情况定42 低压热缩型电缆中间接头JSY-1/4.3 套视情况定43 聚乙烯绝缘铜芯线BV-2.5 ｍ视情况定44 聚乙烯绝缘铜芯线BV-4 ｍ视情况定45 铜铝过渡设备线夹视情况定46 铜端子视情况定47 铜铝接线端子视情况定48 铜连接管视情况定49 铝连接管视情况定50 小型断路器视情况定51 塑料外壳式断路器视情况定52 漏电断路器视情况定53 聚氯乙稀胶粘带红、黄、绿、黑圈视情况定54 油漆黑kg 视情况定55 钢锯片片视情况定56 油漆刷75mm 把视情况定57 砂纸张视情况定58 棉纱kg 视情况定59 螺栓松动剂瓶视情况定60 导电膏瓶视情况定4.1.3.安装作业准备序号工作内容作业准备要求责任人备注1 明确工作任务本次作业内容2 填发停电作业工作票1.按《成都铁路局电力作业安全工作票执行标准》填写；2.提前一天交由工作执行人。

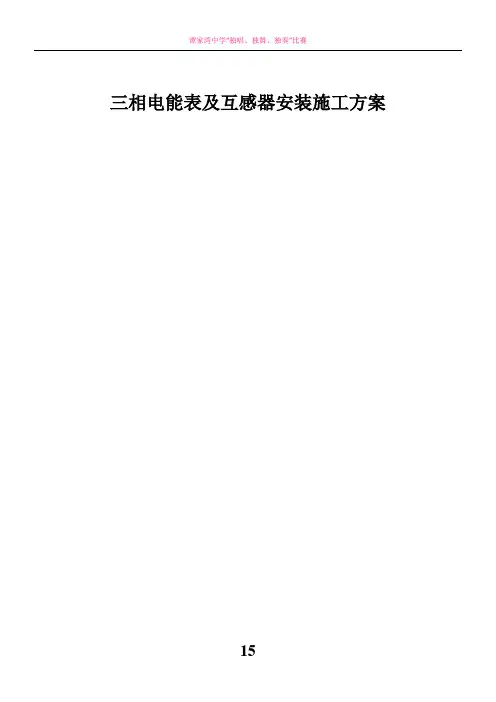

三相电能表及互感器安装施工方案目录一、安装前准备 (3)1、准备工作安排 (3)2、人员要求 (3)3、关键仪器仪表和工具 (3)二、现场作业注意事项 (4)1、危险点分析 (4)2、安全方法 (5)3、事故预想及异常情况处理 (6)4、文明施工细则 (6)三、现场安装工序立即间预算 (6)1、直接接入式低压三相电能表安装 (6)2、低压带电流互感器三相电能表安装 (7)3、现场带电装（换）直接接入式三相电能表 (8)4、现场带电装（换）低压带电流互感器三相电能表 (8)5、电表安装完工检验 (9)6、三相表安装时间预算 (9)一、安装前准备1、准备工作安排1.1依据工程量清单，确定工作内容。

使全体施工人员熟悉工作内容、进度要求、作业标准、安全注意事项。

由工作责任人监督检验。

1.2了解现场作业环境条件，分析可能碰到问题，提出有效预防方法。

1.3携带工具和材料能够满足安装作业需求。

2、人员要求2.1现场作业人员应身体健康、精神状态良好2.2现场工作责任人必需含有相关工作经验，且熟悉电气设备安全知识。

2.3工作班组员不得少于 2 人。

2.4工作人员必需含有必需电气专业（或电工基础）知识，掌握本专业作业技能，必需持有电工证等证件。

2.5工作班人员必需熟悉熟悉现场安全作业要求，并经安规考试合格。

3、关键仪器仪表和工具二、现场作业注意事项1、危险点分析2、安全方法2.1进入工作现场，工作人员必需戴安全帽，穿工作服，正确使用劳动保护用具。

2.2现场作业必需实施派工单制度，工作监护制度、工作间断、转移和终止制度2.3开工前，工作责任人应对工作人员具体交代在工作区内安全注意事项，进行危险点分析。

2.4工作现场应装设遮拦或围拦或标示牌或设置临时工作区等，操作必需有专员监护。

2.5检验实际接线和现场、要求是否一致，实际安装位是否和派工内容一致，如发觉不一致，应立即进行汇报、更正，确定无误后方可进行安装作业。

2.6在进行停电安装作业前，必需用试电笔验电，应确定表前（或低压电流互感器）、表后线（或低压电流互感器）是否带电，或是否有显著断开点，在确定无电、无误情况下方可进行安装工作。

1 概述电能表是测定电路中电能的仪表，又叫电度表。

三相电能表检定装置是通过比较测量的方式，将被检电能表表与标准电能表并联，在输入相同的电压电流的情况下，得到相对误差，并依据JJG596-2012《电子式电能表检定规程》对被检表进行检定、校准。

2 主要技术指标3 使用环境条件3.1 环境温度：（15～25）℃3.2 相对湿度：（45～75）％。

3.3 大气压力：（80～106）kPa4 使用操作程序4.1 通用技术要求的检查4.1.1交流电压试验首次检定的电能表，应进行交流电压试验，用耐压测试仪进行试验，分Ⅰ类和Ⅱ类防护根据检定规程施加不同最大电压。

测试两端，一端为地，一端为所有电压、电流线路和参比电压超过40V的辅助线路连接在一起。

实验中，不应出现飞弧，火花放电或者击穿现象。

4.1.2外观、标志仪器应有下列标志：名称和型号；制造厂名；制造计量器具许可证标志和编号；产品所依据的标准；顺序号和制造年份；参比频率、参比电压、参比电流和最大电流；仪表常数；准确度等级，仪表适用的线数和相数；计量单位。

4.1.3接线图和端子标志电能表应标志处接线图，如果对接线端子进行了编号，所有编号应在接线图中对应的位置中体现。

4.2电能表基本误差的检定校准将被检电能表接入电能表检定装置，在软件中输入被检表的各项参数和信息，并根据被检表的信息选择相应符合JJG596-2012要求的检测点，双向电能表应设定正反两项检定程序。

然后，启动检定，依照预热、潜动试验、起动试验、基本误差试验的顺序对被检表依次进行检定。

检定完成后，存储好检定原始数据，并输出打印检定原始记录。

4.3记录的检测数据要及时处理，按照相关的文件要求出具证书/报告或不合格通知书。

5 维护保养5.1 三相电能表检定装置有专人负责使用和维护，每月定期填写保养记录。

5.2 三相电能表检定装置平时应妥善保管，严禁碰撞5.3 三相电能表检定装置检定周期为2年。

6 期间核查6.1每一年进行一次期间核查，并作好核查记录。

低压电气安装作业指导书第一节作业条件1.1 低压电器安装前，土建工程应具备下列条件1、拆除对电器安装有妨碍的模板、脚手架等。

2、设备基础和构架达到允许的安装高度，焊接构件的机械强度符合设计要求。

3、预埋件、预留孔的位置和尺寸符合设计要求，预埋件牢固。

1.2 室外安装的低压电器应有防止雨、雪、风沙侵入的措施。

第二节操作工艺本工艺依据《电气装置安装工程低压电器的施工及验收规范》GB50254—96制定，并按此规范进行施工及验收。

2.1 设备开箱检查，应符合下列要求：1、部件完整，无损伤，制动部分动作灵活、准确。

2、控制器及主令控制器应转动灵活，触头有足够的压力。

3、接触器、磁力启动器及自动开关的接触面应平整，触头有足够的压力，接触良好。

4、刀开关及熔断器的固定触头的钳口应有足够的压力。

5、变阻器的传动装置，终端开关及信号联锁接点的动作应灵活、准确。

6、开箱及进行设备检查并填写设备开箱检查记录。

2.2 低压电器的安装应与配线工作密切配合，尤其是配合上建预留、预埋工作，一定要保证设计位置、配管（线）到位。

一般操作流程如下：开箱——预留——摆位——划线——钻孔——固定——配线——检查——调试——通电试验。

2.3 安装支架或配电箱1、核对预埋（留）线路所留的低压电器安装位置，要符合设计图纸的安装位置。

2、制作（或订购的）支架或配电箱（板）进行就位安装。

2.4 低压电器的安装高度、固定方式、如设计规定，可按下列要求进行安装：1、用支架或垫板固定墙或柱子上；2、落地安装的电器设备，其底面一般高于地面50—100mm；3、操作手柄中心距离地面一般为1200—1500mm，侧面操作手柄距离建筑物或其它设备不宜小于200mm；4、成排或集中安装的电器设备应排列整齐，便于操作和维护；5、紧固螺钉选用适当，电器固定牢固，不得采用焊接。

2.5 刀开关的安装1、刀开关应垂直安装在开关板上（或控制屏、箱上）并要使夹座位于上方。

Q/XXXX X X公司企业标准Q/XXX XXX－20XX-1XXX 低压电能表安装作业指导书2014-09-30发布2014-09-30实施鄂尔多斯电业局发布目次前言 (II)1 范围 (3)2 规范性引用文件 (3)3 术语和定义 (3)3.1 准备工作安排 (3)3.2 劳动组织及人员要求 (4)3.3 备品备件与材料 (6)3.4 工器具与仪器仪表 (6)3.5 技术资料 (7)3.6 作业前设备设施状态 (7)3.7 危险点分析与预防控制措施 (8)4 作业程序与质量要求 (9)4.1 开工 (9)4.2 工作项目和工艺标准 (9)4.3 竣工 (11)4.4 验收 (12)附录 A （规范性附录）流程图 (13)附录 B （规范性附录）报告样式 (15)前言指导书依据XXX标准起草。

指导书由鄂尔多斯电业局技术标准分委会提出并解释。

指导书由生产技术处归口。

指导书起草单位：东胜供电分局指导书起草人：郝白玲、杜亦婷、李正阳、李世强指导书审核人：王志勇指导书批准人：乔玉良指导书首次发布。

低压电能表安装作业指导书1 范围指导书规定了鄂尔多斯电业局低压电能表安装作业活动中工作准备、人员组织、设备材料、工器具配置、技术资料图纸、环境控制要求、危险点分析与预控措施、作业步骤及质量要求等内容。

指导书适用于鄂尔多斯电业局低压电能表安装作业活动。

2 规范性引用文件列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

家电网安质【2014】265号国家电网公司电力安全工作规程（配电部分）L/T448-2000 电能计量装置技术管理规程L/T 825—2002 能计量装置安装接线规则/NMDW-YX-005-2012 智能电能表技术规范/NMDW-YX-007-2012 电能计量装置通用设计规范电营业规则3 术语和定义列术语和定义适用于本文件。

模块3 低压电能表更换、安装（FZ201100003）【模块描述】本模块根据业扩报装及低压电能表轮换工作要求，对已安装完表箱后进行低压电能表安装、更换工作的程序及相关安全注意事项进行介绍。

通过流程和操作要点讲解，了解表箱内低压单相、三相电能表安装、更换的危险点预控措施、管理要求，掌握表箱内低压电能表安装、更换的操作技能、工艺标准和质量要求。

【正文】一、作业内容根据业扩报装及低压电能表轮换工作要求，进行低压单相、三相电能表安装、更换工作。

技术原则（依据《电能计量装置技术管理规程》DL/T448-2000）。

二、工作质量标准1.安装高度：应使电能表水平中心线在距地面1.8~2.0m的范围。

如图FZ201100003-1所示：图FZ201100003-1安装高度示意图2.电能表与计量柜安装要求：电能表之间以及与计量柜（箱）外壳的间距不得小于10cm；电能表应垂直安装，不得前后左右倾斜，与计量柜（箱）壳体倾斜不得超过3°，电能表倾斜度不超过1°。

如图FZ201100003-2所示：图FZ201100003-2电能表与计量柜安装示意图3.接线要求：如图FZ201100003-3、FZ201100003-4所示：（1）严格按接线图接线，对无图纸的电能表，应先查明内部接线，且应注意单相电能表必须将电流线圈接入相线；（2）三相电能表必须按正相序接线；（3）三相四线电能表必须接入零线；图FZ201100003-3单相电能表接线图图FZ201100003-4 三相电能表接线图（4）进出电能表导线应为铜芯线，电能表的表前接线应无接头,裸露部分必须全部插入接线盒内且接触良好。

如图FZ201100003-5所示：图FZ201100003-4电能表接线示意图4.其它要求：铭牌位置应对准窗口，红外抄读口不应被遮挡，便于抄表检查。

5. 用验电笔验电检查客户进出线极性正确，若需要使用仪器仪表核对接线，必须正确使用专用仪器仪表。

低压接户线、表箱安装作业指导卡单位：***供电所编号：各县公司自定
编写人（作业负责人）：工作负责人审批人：低压工作票签发人
工作任务：***配电台区**号杆低压接户线、表箱安装
一、作业前准备
：
确认“作业前准备”1-4项已完成，工作负责人（签字）：XXX
二、作业程序及危险点控制措施
计划工作时间：XXXX年 XX月XX日XX时XX分至XXXX年 XX月XX日XX时XX分
确定以下2-4项危险点及安全措施、现场补充安全措施、关键作业步骤已进行讲解。

工作班人员（签字）：
4、关键作业步骤
5、竣工
三、指导卡执行情况评估。
