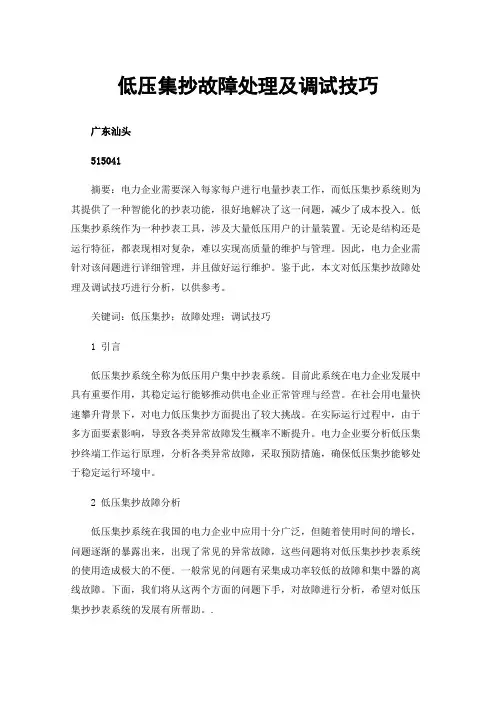

低压集抄故障处理及调试技巧广东汕头515041摘要：电力企业需要深入每家每户进行电量抄表工作，而低压集抄系统则为其提供了一种智能化的抄表功能，很好地解决了这一问题，减少了成本投入。
低压集抄系统作为一种抄表工具，涉及大量低压用户的计量装置。
无论是结构还是运行特征，都表现相对复杂，难以实现高质量的维护与管理。
因此，电力企业需针对该问题进行详细管理，并且做好运行维护。
鉴于此，本文对低压集抄故障处理及调试技巧进行分析，以供参考。
关键词：低压集抄；故障处理；调试技巧1 引言低压集抄系统全称为低压用户集中抄表系统。
目前此系统在电力企业发展中具有重要作用，其稳定运行能够推动供电企业正常管理与经营。
在社会用电量快速攀升背景下，对电力低压集抄方面提出了较大挑战。
在实际运行过程中，由于多方面要素影响，导致各类异常故障发生概率不断提升。
电力企业要分析低压集抄终端工作运行原理，分析各类异常故障，采取预防措施，确保低压集抄能够处于稳定运行环境中。
2 低压集抄故障分析低压集抄系统在我国的电力企业中应用十分广泛，但随着使用时间的增长，问题逐渐的暴露出来，出现了常见的异常故障，这些问题将对低压集抄抄表系统的使用造成极大的不便。
一般常见的问题有采集成功率较低的故障和集中器的离线故障。
下面，我们将从这两个方面的问题下手，对故障进行分析，希望对低压集抄抄表系统的发展有所帮助。
.2.1低压集抄终端无法采集数据在日常运行过程中，低压集抄终端无法采集数据的具体原因有多个方面。
首先，是低压集抄设备故障，一般来说有采集器跳闸或故障，亦或是485通讯线、载波电力线的损坏直接造成用户电能表与低压集抄设备的联系被切断，这都将导致集中器、采集器无法采集到电能表数据。
还有集中器载波通信模块中所含有的角针出现了弯曲或者折断，这两个问题会使设备无法使用，从而导致数据无法进行采集。
集中器通信模块损坏，会导致低压集抄终端无法及时采集数据，在运维过程中，检修人员需要仔细检查集中器内部，看模块指示灯是否处于正常运行，仔细检查低压集抄系统采集器和网络是否合理连接，如果采集器指示灯闪烁红灯或者绿灯，集中器中有没有接入网络的采集器，说明低压集抄终端本地通信模块出现故障问题，急需要进行合理化分析与处理，促使低压集抄终端稳定运行，随时可以采集各方面信息数据。
集中器使用手册集中器使用说明书一、概述 (3)二、执行标准 (3)三、系统特点 (3)四、主要技术指标 (4)4.1 基本参数 (4)4.2 硬件组成表 (5)4.3 软件构成表 (5)五、功能配置表 (6)六、工作原理 (7)6.1 工作原理简述 (7)6.2 硬件原理图 (8)6.3 软件流程图 (9)6.4现场拓扑图 (10)6.5系统架构图 (11)七、外观及端子说明 (12)7.1 安装尺寸图 (12)7.2 外观结构示意图 (13)7.3 接线图 (13)八、操作说明 (14)8.1 操作流程 (14)8.2 安装说明 (16)8.3 指示灯 (16)8.4 主站操作说明 (17)8.5 界面操作说明 (18)8.6 短信控制说明 (18)8.7 级联操作说明 (19)8.8 升级操作说明 (20)九、初始化 (21)9.1 集中器核心板程序烧写流程 (21)9.2 集中器功能测试流程 (43)9.3集中器常见故障处理 (47)十、维护 (49)十一、注意事项 (49)一、概述集中器是集抄系统中心管理设备负责主站命令的传送，抄表数据的存储，自动抄表任务的执行与事件的记录等功能。
二、执行标准《Q/GDW 374.2-2009电力用户用电信息采集系统技术规范：集中抄表终端技术规范》《Q/GDW 375.2-2009电力用户用电信息采集系统技术规范：集中器型式规范》《Q/GDW 376.1-2009电力用户用电信息采集系统技术规范：主站与采集终端通信协议》《Q/GDW 376.2-2009电力用户用电信息采集系统技术规范：集中器本地通信模块接口协议》三、系统特点◆工业级32位ARM9处理器和Linux嵌入式系统与嵌入式数据库技术。
◆同时支持无线、晓程、东软等本地模块的模块路由模式或集中器路由模式。
◆智能的集中器中继路由抄表算法（基于嵌入式数据库数据挖掘统计分析能力与速度），配主流厂家的芯片现场平均每户3到4秒的实时表码抄表速度与100%的实时抄到率。
低压远程集中抄表项目技术协议甲方：乙方：产品规格及技术要求甲方向乙方订购如下产品：序号名称型号规格数量功能说明1 低压集中器8台模块化涉及，液晶显示，具备电能计量功能2 采集器473只具备本地通讯维护接口3 通讯线3箱≥300米/箱乙方向甲方提供的产品应满足以下技术要求：1、产品各项性能指标应完全符合《山东电力集团公司低压集中抄表终端技术规范》（见附件）要求。
2、低压集中器应具备电能计量的功能，且取得国家相关质量监督部门颁发的计量许可证。
3、低压集中器应采用分级菜单液晶显示，具有参数轮显功能，轮显的参数及时间、顺序可任意设置，同时还应具有背光功能，通过按键或手持设备操作点亮背光。
4、低压集中器的功能配置，应将《山东电力集团公司低压集中抄表终端技术规范》4.9条、表5中的选配项目作为必备项目。
5、每只低压集中器和低压采集器的铭牌上均应有资产编号，资产编号为条形码的“三九码”格式。
资产编号为18位数字，第1、2位固定为PY；第3、4位为生产厂家，代码为“30”；第5位为表计型号（集中器为M，采集器为O）；第6位为电压（集中器为3，采集器为2）；第7位为电流；（集中器为B，采集器为P）第8位至13位为生产日期，生产日期为年月；第14至18为顺序号，顺序号为出厂编号后五位。
甲方订购的所有规格的集中器和采集器资产编号应是唯一的，不能有重复。
6、乙方应严格按照要求向甲方提供各种规格终端的检测报告，提供终端的设置、测试程序（软盘或光盘）。
7、包装要有防震措施，包装箱上应注明型号规格、数量、资产编号清单，每箱按资产编号顺序装箱。
验收及售后服务1、产品生产过程中，甲方派技术人员现场进行监督、抽查，对乙方的生产工艺、标准及过程进行监督检查，往返等费用由乙方承担。
2、产品运送到甲方后，甲方随机进行验收，验收依据为国家相关规程以及本技术协议所提出的技术要求。
如果验收不合格，乙方应负责全部退货，签订的购货合同取消。
3、乙方对产品的硬件和软件提供三年的包修。
低压集抄方案1. 简介低压集抄方案是一种用于低压电网数据采集的解决方案。
低压电网是指电压等级在380V以下的配电线路，主要面向居民、商业和小型工业用户。
传统的低压电网数据采集方式通常是通过人工抄表，效率低下且容易出现数据误差。
低压集抄方案利用物联网、通信技术和智能电表等技术手段，实现对低压电网数据的自动化采集，以提高采集效率和数据准确性。
本文将介绍低压集抄方案的基本原理、硬件和软件组成以及优势。
2. 基本原理低压集抄方案的基本原理是在低压电网中安装智能电表，并通过物联网或有线通信方式与数据集中器相连接。
智能电表具备数据采集、存储及通信功能，可以实时监测电力使用情况并将数据传输给数据集中器。
数据集中器负责接收并处理来自各个智能电表的数据，并将数据上传至云平台或本地服务器，供终端用户或管理系统使用。
3. 硬件组成低压集抄方案的硬件主要包括智能电表、数据集中器和通信设备。
3.1 智能电表智能电表是低压集抄方案的核心设备之一，其具备数据采集、处理和通信功能。
智能电表通常采用先进的芯片技术和通信模块，可以实时记录用户的用电量、功率因数和电压等信息，并将数据传输给数据集中器。
3.2 数据集中器数据集中器是低压集抄方案的核心设备之一，负责接收和处理来自智能电表的数据。
数据集中器通常具备多个通信接口，可以通过物联网、以太网或RS485等方式与智能电表进行通信。
数据集中器需要具备处理大量数据的能力，并能够稳定地将数据上传至云平台或本地服务器。
3.3 通信设备通信设备是低压集抄方案中实现数据传输的关键组成部分。
通信设备可以采用无线通信方式，如GPRS、NB-IoT或LoRa等，也可以采用有线通信方式，如以太网或RS485等。
通信设备需要与数据集中器相连接，以实现与云平台或本地服务器的数据传输。
4. 软件组成低压集抄方案的软件主要包括智能电表软件、数据集中器软件和云平台软件。
智能电表软件负责采集和处理智能电表的数据，可以实时监测电力使用情况并提供用电数据报表。
低压电力用户集中抄表系统终端设备及电能表安装规范目录概述第一章低压远程集中抄表安装规范 (1)计量点的设置 (1)电能表的配置 (1)集抄电能计量箱 (2)计量箱安装 (4)第二章终端设备装用原则 (8)终端设备数量的确定原则 (8)终端设备交流电源的选取原则 (8)第三章工程设备及材料 (9)主要材料 (9)所需材料及工具 (9)第四章工程的工序及规划 (10)工程的主要工序 (10)现场勘察 (10)制定工程施工方案 (11)施工前准备 (11)第五章安全注意事项 (12)安全技术措施 (12)注意事项 (13)第六章现场施工 (15)集中器安装 (15)RS485通信线的敷设 (17)安装天线 (18)电缆敷设的基本要求 (19)剥缆接线的基本要求职 (19)第七章现场调试 (21)检查线路 (21)信号调试 (21)与主站进行终端上线的联调确认 (21)数据的核对 (22)第八章工程完工检查与补遗 (23)施工质量标准 (23)施工队施工预验收 (23)施工质量总体验收 (23)第九章工程资料整理及移交 (25)概述为了规范居民集中自动抄表系统（以下简称系统）电能表和终端设备安装工程施工，统一施工工艺和标准要求，保证工程质量，根据国家和电力行业的有关规范、标准和国网公司输变电工程通用设计要求，特制定本施工及验收规范。
本规范对集中抄表箱设计、安装和系统终端设备安装作出相应规定，所有系统设备的安装施工在执行国家和行业的相关规程、规范的基础上，同时遵守本规范，本规范也作为对改造和新装集抄系统终端设备及电能表安装施工工程的验收依据。
本规范所指终端设备为集中器和采集终端，电能表指载波电能表和RS485电子式电能表。
本规范依据标准如下：●《国家电网公司输变电工程通用设计220V电能计量装置分册》●《国家电网公司输变电工程通用设计400V电能计量装置分册》●《XXXXX公司低压集抄系统技术标准——简易式集中器订货及验收技术条件》●《XXXXX公司低压集抄系统技术标准——采集终端订货及验收技术条件》●《DL/T698-1999低压电力用户集中抄表系统技术条件》●《DL/T448-2000电能计量装置技术管理规程》●《DL/T743-2001电能量远方终端》●《DL/T645-1997多功能电能表通信规约》●《电气装置安装工程施工及验收规范》第一章低压远程集中抄表安装规范本规范根据《国家电网公司输变电工程通用设计》要求制定，适用于220V、400V电能计量装置新装、改造和业扩工程。
低压电力用户集中抄表系统采集器硬件技术要求编写：卢兴华审核：批准：低压电力用户集中抄表系统采集器硬件设计方案1适用范围本技术方案是对“低压电力用户集中抄表系统采集器硬件技术要求”的应答和体现，概括地描述了低压电力用户集中抄表系统采集器硬件的基本架构、要求、功能。
2规范性引用文件遵循“低压电力用户集中抄表系统采集器硬件技术要求”。
3术语和定义下列定义适用于本部分。
3.1低压集中器concentrator低压集中器是一个配电区域电能信息采集和控制的设备。
它通过信道对其管辖的低压采集器和各类电能表的信息进行采集、处理、存储和控制，并通过远程信道与主站交换数据。
它具有与手持设备交换数据的能力，以下简称为集中器。
3.2低压采集器acquisition unit低压采集器是用于采集和处理多个客户电能表电能信息, 并通过信道与集中器交换数据的设备，以下简称为采集器。
集中器与采集器的架构和基本要求集中器与采集器的架构，集中器以软件功能可分为2层：规约通信层和数据采集层。
3.3手持设备hand-held unit手持设备（或称手持抄表终端）是指能够近距离直接与单台电能表、集中器、采集器或者远方计算机设备进行数据交换的设备，通信网络一般为红外、短程无线通信。
4设备技术要求设备的结构、绝缘性能、机械影响、电磁兼容性、连续通电稳定性和可靠性指标等通用要求均适用于低压集中抄表终端。
4.1数据采集网络4.1.1组网方式低压集中抄表终端采集低压侧（380V/220V）用户电能信息，并对用电异常进行监控。
一个低压配电网的低压用户电能信息的采集是由集中器、采集器、电能表以及各设备间的通信信道组成的数据采集网络实现。
数据采集网络组网方式是：集中器、采集器和电能表组成二级数据传输网络，采集器采集n个电能表电能信息，集中器与n个采集器交换数据，如图1所示。
集中器可以级联。
集中器可直接与主站连接，也可通过RS485接口与公变采集终端连接。
低压集抄使用手册1、进入低压集抄系统打开低压集抄系统（运行AMR_HMI），输入刚才配置的用户的密码，确定后进入。
2、配置集中器信息打开菜单低压集抄档案→低压电表管理：选择树结构（可选到最高一层）→详细信息里选到集中器信息界面→点击左上角添加按钮：双击新加的集中器→出现配置界面→首先配置对应的终端（选择测量点2的）→确定：再配置其余打*的信息（集中器描述与选择的终端一致，抄表日、抄表小时写0，上行通讯方式写7）→确定：至此，集中器信息添加完毕，完毕后点击保存按钮保存。
双击任何集中器可进行修改，修改完毕后保存。
此外，用关键字搜索可快速找到对应的集中器：3、配置低压用户信息首先制作好低压用户模板，模板如下：用关键字搜索找到集中器→双击找到的集中器→切换到低压用户信息界面：点击“选择Excel”按钮，选择刚刚制作好的模板：点击“导入低压用户信息”按钮，等待一会，当提示“电表信息生成完毕”，表示信息已录入到系统中：双击集中器，可看到低压用户信息已更新：4、修改低压用户信息6.1批量修改低压用户信息重新制作好低压用户模板，模板如下：用关键字搜索找到集中器，双击找到的集中器，切换到低压用户信息界面：用ctrol+A键全部选中低压用户信息，单击“删除”按钮，删除完毕后保存：双击集中器，点击“选择Excel”按钮，选择新制作好的模板：点击“导入低压用户信息”按钮，等待一会，当提示“电表信息生成完毕”，表示信息已录入到系统中：双击集中器，可看到低压用户信息已更新：6.2修改单个低压用户信息用关键字搜索找到集中器，双击找到的集中器，切换到低压用户信息界面：找到需要修改的用户的信息，双击，弹出低压用户配置，更改相应的配置：保存配置，弹出保存数据成功：5、集中器下发表地址7.1批量下发表地址：点击菜单低压档案管理→终端电表配置参数→找到相应的集中器：勾选右下角“全选”→一组下发10个→点击设置：等待一会，提示电表地址下发完毕：点击查询按钮，可查询出设置是否正确：7.2单个用户重新下发表地址：点击菜单低压档案管理→终端电表配置参数→找到相应的集中器：勾选需要下发的信息，点击设置按钮：等待一会，提示电表地址下发完毕：选择相应的用户信息，点击查询按钮，可查询出设置是否正确：6、远程手动抄表点击菜单手动抄表→手动抄表：找到相应的集中器，勾选相应的用户，点击开始抄表按钮：等待一会，出现查询结果：7、远程停送电点击菜单远程控制→低压用户停送电：找到相应的集中器和相应的用户：点击停电控制按钮，输入权限密码（需要在档案管理系统中配置停送电权限）：确定后，等待一会后，提示：同理，点击送电控制，可对用户远程送电。
1.1 1.2 1.3Q/CSG中国南方电网有限责任公司企业标准低压集抄采集器、集中器安装（拆除）作业指导书目录1适用范围 (1)2引用文件 (1)3作业流程 (2)4操作指引 (3)附录A集中器二次回路典型接线图 (10)附录B采集器二次回路典型接线图 (11)附录C计量自动化终端装拆记录 (12)附录D计量自动化终端装拆表单 (14)附录E低压集抄采集器、集中器安装（拆除）作业表单 (16)低压集抄采集器、集中器安装（拆除）作业指导书1适用范围本作业指导书适用于南方电网公司低压集抄采集器、集中器装拆时的作业指导。
2引用文件《电业安全工作规程（发电厂和变电所电气部分）》（GB 26860-2011）《电气工作票技术规范（发电、变电部分）》（Q/CSG 10004-2004）《电气工作票技术规范(线路部分)》（Q/CSG 10005-2004）《电能计量装置技术管理规程）》（DL/T448-2000）《电能计量装置安装接线规则》（DL/T825-2002）《电测量及电能计量装置设计技术规程》（DL/T 5137-2001）《中国南方电网有限责任公司10kV用电客户电能计量装置典型设计》（Q/CSG113006-2012）《中国南方电网有限责任公司电能计量装置运行管理办法》（Q/CSG214004-2013）3作业流程工作负责人4操作指引第3页共17 页第4页共17 页第5页共17 页第6页共17 页第8页共17 页Q/CSGXXX-2014第9页共17 页附录A集中器二次回路典型接线图图A-1 485集中器二次回路接线图A-2载波集中器二次回路接线附录B采集器二次回路典型接线图图B-1 485采集器接线图图B-2载波采集器接线方式附录C计量自动化终端装拆记录(单位)计量自动化终端装拆记录附录D计量自动化终端装拆表单**供电局计量自动化终端装拆表单工作单号：业务类别：营业区域：户号：户名：地址：终端设备变更列表新增终端开关轮次接入信息原有封印列表现场加封列表客户（签名）：供电所人员（签名）：装表人员（签名）：年月日附录E低压集抄采集器、集中器安装（拆除）作业表单表单流水号：说明：（1）本表单由工作负责人填写，已执行打“√”、不需要执行的打“O”；（2）现场安全措施不满足要求不得开工；（3）工作负责人安全交底包括明确工作任务、工作地点、工作分工和存在风险的危险点位置；（4）副班长及以上人员负责审核，表单执行不合格时应在备注栏填写处理意见；（5）作业现场发现异常情况需要说明时应在备注栏做详细描述。
XX ××低压电力线载波集中抄表系统第一部分：技术规范Automatic Meter Reading System UsingLow-Voltage Distribution Line CarrierPART 2: Technical Specification××××-××-××发布 ××××-××-××实施xxxxxxxxx发布目 次前言 (IV)1 范围 (1)2 规范性引用文件 (1)3 术语 (2)4 低压电力线载波集中抄表系统的体系结构 (5)4.1 低压电力线载波集中抄表系统的物理结构框图 (5)4.2 低压电力线载波集中抄表系统的通信参考模型 (6)5 技术要求 (7)5.1 功能要求 (7)5.1.1 主站功能要求 (7)5.1.2 集中器功能 (8)5.1.3 载波电能表功能 (9)5.1.4 采集终端功能 (9)5.1.5 RS485总线电能表功能 (10)5.2 电能读数准确度要求 (10)5.3 电力线载波信号的传输特性要求 (11)5.3.1 载波信号频率范围 (11)5.3.2 最大输出信号电平 (11)5.3.3 载波信号的带宽 (11)5.3.4 信号频带外的干扰电平 (11)5.4 数据传输可靠性 (11)5.4.1 系统读表成功率 (11)5.4.2 一次抄读成功率 (12)5.4.3 电能数据抄读差错率 (12)5.5 电气性能 (12)5.5.1 电源电压参比值及允许偏差 (12)5.5.2 功耗 (12)5.5.3 停电数据保持 (13)5.6 气候条件 (13)5.8 绝缘性能 (13)5.9 电磁兼容性（EMC） (13)5.10 可靠性要求 (13)6 试验方法 (13)6.1 试验条件 (13)6.1.1 被测系统和设备构成 (13)6.1.2 气候环境条件 (14)6.1.3 电源条件 (14)6.2 功能试验 (14)6.2.1 主站功能试验 (14)6.2.2 各类设备功能试验 (14)6.3 电能读数准确度试验 (14)6.4 信号传输特性试验 (15)6.4.1 试验电路 (15)6.4.2 载波信号最大输出电平和频带外干扰电平的测量 (15)6.4.3 载波信号的带宽 (15)6.5 数据传输可靠性试验 (15)6.5.1 数据传输可靠性试验条件 (15)6.5.2 一次抄读成功率试验 (15)6.5.3 数据抄读总差错率试验 (15)6.6 电气性能试验 (16)6.6.1 电源电压变化影响试验 (16)6.6.2 功耗试验 (16)6.6.3 停电数据保持试验 (16)6.7 气候环境影响试验 (16)6.7.1 高温试验 (16)6.7.2 低温试验 (16)6.7.3 交变湿热试验 (16)6.8 机械性能试验 (16)6.8.1 振动试验 (16)6.8.2 冲击试验 (17)6.9.1 一般试验条件 (17)6.9.2 绝缘电阻试验 (17)6.9.3 脉冲冲击电压试验 (18)6.9.4 交流冲击电压试验 (18)6.10 电磁兼容性试验 (19)6.10.1 一般试验条件 (19)6.10.2 静电放电抗扰度试验 (19)6.10.3 射频电磁场辐射抗扰度试验 (19)6.10.4 电快速瞬变脉冲群抗扰度试验 (20)6.10.5 浪涌抗扰度试验 (20)6.10.6 电压降落和短时中断扰抗扰度试验 (21)6.10.7 工频磁场影响试验 (21)7 检验规则 (22)7.1 系统的检验 (22)7.1.1 出厂检验 (22)7.1.2 型式检验 (22)7.2 型式检验抽样方案 (22)7.3 不合格分类 (22)7.4 检验项目 (23)7.5 型式检验结果的判定 (23)7.6 现场验收结果的判定 (23)8 标志、包装、运输和储存 (24)8.1 标志 (24)8.2 包装、运输和储存 (24)前言本标准的制定主要是从用户的角度出发，规定了低压电力线载波集中抄表系统（以下简称“系统”）的体系结构、系统和设备的基本功能、数据的准确性和可靠性、信号传输特性、设备的电气性能等技术要求，并提出了对系统和设备性能的检测方法、系统和设备的验收准则。
iES-LM10J低压集中器现场施工作业指导书积成电子股份有限公司中国济南2009年11月前言为了用户或施工单位了解、学习低压电力用户集中抄表系统工程操作，更好完成电能信息采集与管理系统工程项目的工程实施，特编写此施工规范。
