HDPI-2000A便携式数字压力校验仪说明书

2000标准负荷测量仪说明书一、产品介绍2000标准负荷测量仪是一款用于测量电力系统中负荷的仪器。

该测量仪可实时监测电路中的电流、电压和功率因数等参数，并提供准确的负荷数据和分析结果。

本说明书旨在帮助用户正确使用和了解2000标准负荷测量仪，以便更有效地监测和管理电力负荷。

二、产品特点1. 测量精确度高：2000标准负荷测量仪采用先进的电路设计和高精度的传感器，能够提供精确的电流、电压和功率因数测量结果，满足各种负荷测量需求。

2. 数据显示清晰：该测量仪配备了大尺寸液晶显示屏，能够清晰地显示当前电流、电压和功率因数等数据，用户可直观地了解电路负荷情况。

3. 数据存储方便：2000标准负荷测量仪内置存储器，可自动记录测量数据，并支持数据通过USB接口导出，方便用户进行数据分析和报告生成。

4. 操作简便：测量仪提供直观简单的操作界面，用户只需按照提示操作即可完成负荷测量和数据记录等功能。

三、产品参数1. 测量范围：- 电流：0-2000A- 电压：0-1000V2. 测量精度：- 电流：±1%- 电压：±0.5%- 功率因数：±2%3. 显示屏：大尺寸液晶显示屏，分辨率：1280x7204. 存储容量：内置存储器，可存储1000组数据5. 数据导出接口：USB接口四、使用方法1. 接通电源：将2000标准负荷测量仪连接至电源，并确保电源稳定。

2. 连接测量回路：将待测电路的电流和电压输入端分别与测量仪的对应测量端口连接。

3. 测量功能选择：在测量仪的操作界面上选择所需测量功能，如电流、电压或功率因数等。

4. 数据记录：启动测量仪，并开始记录测量数据。

测量仪会自动将测量数据存储至内置存储器中。

5. 数据导出：如需导出存储的数据，可通过USB接口将数据连接至电脑，并使用数据分析软件进行处理。

五、注意事项1. 使用前请仔细阅读本说明书，并按照说明书正确操作负荷测量仪。

2. 在操作测量仪时，请确保操作人员使用符合安全标准的工具和设备，并佩戴必要的个人防护装备。

HDPI-2000C手操压力泵使用作业指导书1 适用范围适用于使用HDPI-2000C手操压力泵对压力/差压仪表进行打压、试验、校验作业。

2 目的本仪器具有高精度直流电流测量和24V直流恒压源输出等功能，一机多用。

提高职工使用HDPI-2000C手操压力泵的操作技能，规范使用HDPI-2000C手操压力泵对各种微差压变送器、压力变送器、压力仪表及压力设备进行校验。

3 人员资格、人员数量及职责分工3.1 人员资格和数量3.1.1 熟悉HDPI2000C手操压力泵的功能，会正确操作，并能对HDPI2000C的故障进行判断及维修。

3.1.2 作业前应协同分工，一般至少2人进行，1人操作，另外人员配合。

3.2 职责分工3.2.1 车间技术组是本作业指导书的主管部门，负责对作业的技术指导、监督、检查。

3.2.2 各班组在作业过程中应严格执行操作技术要求及相应安全生产禁令。

4. 工器具准备及要求4.1 作业前准备一台校验合格并且在有效期内的HDPI2000C手操压力泵。

4.2 根据作业需要准备好尺寸合适的连接管线、接头、密封垫片及其他仪器、材料。

5. 作业前检查项目5.1 检查HDPI2000C手操压力泵是否完好，密封是否完好。

5.2 检查连接管线内是否清洁，确认各个接头处无泄漏。

5.3 检查所用的其他仪表是否完好，接线是否正确、规范。

5.4 作业前先进行低压力试压。

6. 对作业对象要求（作业条件及其他）现场作业前要开具工作票并由工艺人员确认相关作业条件，带调节的仪表要切到手动控制模式，带连锁的要办理联锁停用手续并切除联锁。

7、作业环境要求现场作业时，要观察周围环境，尽量避免交叉作业。

8 技术要求或技术要点8.1 了解HDPI2000C手操压力泵的常用功能，会正确操作。

8.2电流测量范围为DC 0～200mA；精度为±0.05%F·S±2个字；输入电源为24VDC±5%（负载电流≤25mA）；供电电源为可充电电池组（约6.2V，一次充电，可连续工作8小时以上）。

The Series DLP is a data logger that can record pressure andtemperature. The 1/4˝ NPT fitting comes standard and allows the loggerto be adapted to almost any pressure fitting. The internal temperaturesensor provides accurate temperature measurements without the needof a separate temperature recorder, and many of the models provide achoice between measuring pressure in PSIA or PSIG. The DL P caneasily be started and stopped from a PC or delayed to start up to sixmonths in advance. The battery-powered data logger can store over16,000 measurements per channel, and the easy to use DL700 softwaremakes retrieving data simple.SPECIFICATIONSRange: Temperature: -40 to 176°F (-40 to 80°C); Pressure: 0 to 30psia(g), 0 to 100 psia(g), 0 to 300 psia(g), 0 to 500 psia(g), 0 to 1000psia, and 0 to 5000 psia depending on the model.Memory Size: 16,383 readings per channel.Accuracy: Temperature: ±0.2°F (±0.1°C); Pressure: 2% FSR, 0.25%at 77°F (25°C) typical.Resolution: Temperature: 0.2°F (0.1°C); Pressure: 0.002 psia(g),0.005 psia(g), 0.05 psia(g), 0.05 psia, and 0.2 psia depending on themodel.Sampling Method:Stop on memory full.Sampling Rate:Selectable from 2 sec to 12 hrs.Computer Requirements: Windows® 95, Windows® 98, Windows®2000, Windows® ME, Windows NT®, and Windows® XP operatingsystem, one free USB port.Power Requirements: User replaceable, 3.6V lithium battery.Battery Life: 1 year (approx).Interface:USB port (interface cable required).Material: Stainless steel.Weight: 12 oz (340 g).Agency Approvals: CE.Windows® and Windows NT®are registered trademarks of Microsoft.3.Once the snap-ring has been removed, press gently on the whitedisk to force one end up for easy removal.4. Use 9/16˝ (15 mm) wrench, or a non-slip grip, to remove the NPTend.5. Gently slide the circuit board from the metal case.6. Set the circuit board down and make note of the orientation of thebattery’s positive (+) terminal. The “+” indication is also on the circuit board.7. Remove the old battery and install the new battery noting theorientation of the positive (+) terminal.Depending on where you purchased the battery, the leads may not bebent correctly or at all. Follow the diagram below for bending the batteryleads properly.8. Repeat steps 5 through 1 in reverse order to complete installation.MAINTENANCEUpon final installation of the Series DL P Data L ogger, no routinemaintenance is required. The Series DL P is not field serviceable andshould be returned if repair is needed (field repair should not beattempted and may void warranty). Be sure to include a brief descriptionof the problem plus any relevant application notes. Contact customerservice to receive a Return Goods Authorization number beforeshipping.©Copyright 2009 Dwyer Instruments, Inc.Printed in U.S.A. 5/09FR# R6-443670-00 Rev. 1。

1、压力校验仪在使用时，请将仪器拧入手操压力泵上“标准仪表"接口。

压力校验仪
2、快接头用所配高压软管连接被检仪器即可校验。

3、电源开、关键：按“开"键打开，LCD 显示测量状态；按“关"键，仪表关机，切断电源。

4、校零键：测量前，按一下：“校零"键，仪表自动将传感器的零点数值采集并送处理器CPU进行处理，保证仪表所测数据为实际压力值。

5、压力键：开机后LCD右下角显示该仪表的压力单位，若使用中按“单位"键、使LCD显示为“Psi、Bar、mmHg、Kgf/cm2"中任何一种单位时，按一下“压力"键，仪表自动切换到出厂时设置压力单位档上。

需要显示测量电流时，在仪表显示单位为MPa(或KPa)时，按一下“压力"键，面板上对应的电流指示灯亮，即为测量电流状态。

压力校验仪的压力量程与压力泵的配置：压力校验仪的压力量程根据用户的要求配置，如果的带真空的压力校验仪，压力量程最大在-95KPa~2.5MPa，这款压力校验仪只需要配置内置式压力泵，一般0~6MPa以内的压力校验仪都可以配置内置式压力表，而超过这个量程的压力就需要配置外置泵了。

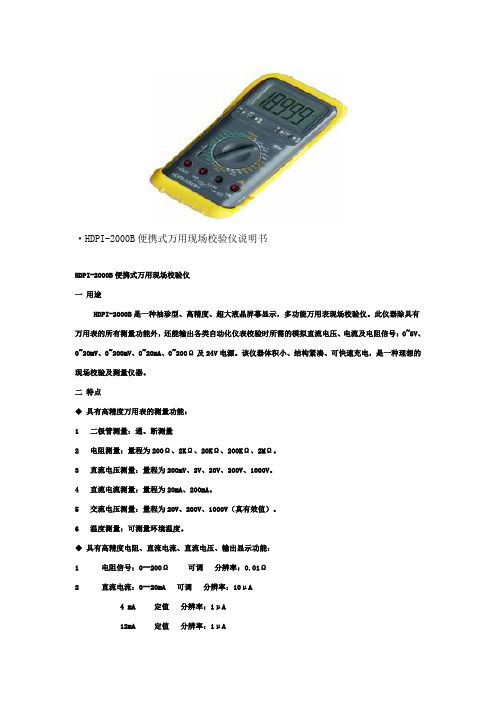

·HDPI-2000B便携式万用现场校验仪说明书HDPI-2000B便携式万用现场校验仪一用途HDPI-2000B是一种袖珍型、高精度、超大液晶屏幕显示，多功能万用表现场校验仪。

此仪器除具有万用表的所有测量功能外，还能输出各类自动化仪表校验时所需的模拟直流电压、电流及电阻信号：0~5V、0~20mV、0~200mV、0~20mA、0~200Ω及24V电源。

该仪器体积小、结构紧凑、可快速充电，是一种理想的现场校验及测量仪器。

二特点◆ 具有高精度万用表的测量功能：1 二极管测量：通、断测量2 电阻测量：量程为200Ω、2KΩ、20KΩ、200KΩ、2MΩ。

3 直流电压测量：量程为200mV、2V、20V、200V、1000V。

4 直流电流测量：量程为20mA、200mA。

5 交流电压测量：量程为20V、200V、1000V（真有效值）。

6 温度测量：可测量环境温度。

◆ 具有高精度电阻、直流电流、直流电压、输出显示功能：1 电阻信号：0--200Ω可调分辨率：0.01Ω2 直流电流：0--20mA 可调分辨率：10μA4 mA 定值分辨率：1μA12mA 定值分辨率：1μA20 mA 定值分辨率：10μA3 直流电流： 0--5V 可调分辨率：1 mV0--20mV 可调分辨率：1μV0--200mV 可调分辨率：10μV1 V 定值分辨率：1 mV3V 定值分辨率：1 mV5V 定值分辨率：1 mV4 向被校仪表提供DC 24V/25mA电源。

三技术指标◆ 输出信号及准确度· 0--5V DC 可调电压信号（内阻250Ω）· 0--20mV 可调电压信号（内阻10Ω，此项不计精度）· 0--200mV 可调电压信号（内阻10Ω）· 0--20mA 可调电流信号（负载电阻≤500Ω）· 0--200Ω可调电阻输出（功率＜0. 5W 精度±0.05%F·S＋3个字）输出信号准确度：±0.05%F·S＋3个字◆测量参数1 直流电压（输入阻抗：所有量程10 MΩ）2 交流电压（频率响应：40~400Hz）输入阻抗各量程均为10 MΩ显示值：真有效值3 直流电流4 电阻注：在使用200Ω档时，应先将表笔短路，测得表笔引线电阻，然后在实测中减去这一电阻值，得到的才是被测真值。

多功能压力校验仪的使用及功能特点压力校验仪操作规程多功能压力校验仪的使用及功能特点：1、多功能压力校验仪可以测量和输出电压、电流、电阻、频率、热电偶、热电阻信号，测量和输出同时使用，且测量、输出相互隔离多功能压力校验仪的使用及功能特点：1、多功能压力校验仪可以测量和输出电压、电流、电阻、频率、热电偶、热电阻信号，测量和输出同时使用，且测量、输出相互隔离。

2、供应变送器24V电源，直接在回路中测量电流，更便利检测二线制变送器；还具有模拟变送器输出功能。

输出电流环故障诊断，环路故障指示、报警。

3、按键掌控任意步阶输出功能，更便利检查线性，比传统旋钮式更节省时间。

4、八种热电偶、四种热电阻具有ITS—90标准分度表对应显示，内置或外接测温传感器为热电偶供应冷端温度补偿，或选用手动冷端温度补偿功能。

5、在宽温范围同样保证高精度，六位显示。

大屏幕液晶、带背光，中文智能菜单，参数显示更全面，更易使用。

6、多功能压力校验仪接受面板校准技术，无需打开仪器机箱，可使仪器更简单溯源至上一级标准。

7、多功能压力校验仪具有热工电子字典功能，可实现温度与热电势或热电阻值互为查询。

8、特有电池容量图标显示及电源节电管理，使用时间更长，欠电自动关机。

—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。

相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。

压力校验仪是一种新型测试仪表,不仅解决了标准压力的校验，而且更好的充分了现场综合的测试需要。

现今很多仪表材料通过快递及物流传动到各个所需厂家手中，但是由于路途的颠簸以及反复的搬运或是包装的疏漏，可能会导致仪表在运输途中就产生损坏，反复的维护和修理可能会缩短仪表使用寿命，故平日的保养至关紧要，今日我们就压力校验仪该如何保养来讨论一下:1、压力校验仪贯彻“专人负责、防备为主、常常保养，适时检修”的原则。

目录目录 (1)1目的 (2)2范围 (2)3设备操作方法 (2)3.1用途 (2)3.2主要技术指标 (2)3.3使用方法 (2)4设备清洁、维护和维修 (3)4.1设备清洁 (3)4.2设备保管 (3)4.3设备维护 (3)4.4设备维修 (3)第 0 页 / 共 2 页1 目的规定了2000A4型精密数字压力表的操作和保养。

2 范围各相关使用部门负责仪器的保养、点检、使用和保管。

3 设备操作方法3.1用途用于普通压力表、压力变送器的校验和检定，也可作为压力基准在实验室及压力仪器生产过程中使用。

3.2主要技术指标1)压力测量范围有：-100~0kPa；0~160kPa；0~600kPa；0~1Mpa；0~1.6Mpa；0~6Mpa；0~10Mpa；0~16Mpa；0~40Mpa；0~60Mpa等。

2)压力测量准确度等级有：0.05％F*S±3个字；0.1％F*S±3个字；0.2％F*S±3个字。

3)正常工作条件A.温度：5~40℃B.湿度：<80％RHC.电源电压：直流4.8~5.6VD.通电预热时间：30minE.参比工作条件。

温度：20±2℃；湿度：<70％RH3.3使用方法1)开机：按下“开关”按钮直至电源通，LCD闪烁显示仪表量程。

2)关机：按“开关”按钮，直至LCD显示“OFF”后熄灭。

3)清零：在压力为零时按“清零”按钮，显示熄灭时松开，显示“00000”；再次按下清零键，则显示非零状态。

4)按下“单位”按钮，显示熄灭时松开，显示单位可自动变换，变换次序为MPa，Psi或Bar。

5)为确保计量准确性，请开机预热10分钟后使用6)使用附带充电器（7.1V充电器）充电，充电灯有红变绿后说明充电完成。

7)电池指示：电源指示符号说明电池的电量状态，当符号显示为空符号时应进行充电。

否则测量将产生误差。

4 设备清洁、维护和维修4.1设备清洁使用干毛巾擦拭设备表面浮尘。

2000标准负荷测量仪说明书1. 引言本说明书旨在为用户提供对于2000标准负荷测量仪的详细介绍和操作指南。

2000标准负荷测量仪是一种高精度的测量设备，旨在测量负荷电流、功率因数和电能消耗等参数。

本说明书将逐步介绍仪器的组成部分、使用方法、注意事项和维护保养等相关内容。

2. 仪器组成2000标准负荷测量仪主要由以下组成部分构成：- 主机：包含显示屏、按键、接口等控制装置。

- 测量模块：用于测量电流、功率因数和电能等参数。

- 电源适配器：用于为仪器供电。

- 传感器：用于采集电流信号。

- 连接线：用于连接主机、传感器和待测设备。

3. 使用方法3.1 准备工作在使用2000标准负荷测量仪之前，需进行以下准备工作：- 将电源适配器连接至主机，并插入电源插座以供电。

- 将传感器正确连接至主机，并根据需要选择合适的连接线。

- 将传感器粘贴在待测设备的电源线上，并确保粘贴牢固。

3.2 开机与设置按下主机上的电源按键，仪器将开始初始化并显示欢迎界面。

之后，进入主菜单，根据需要进行相关参数的设置，如测量范围、采样频率等。

3.3 进行测量将待测设备的电源线插入传感器相应的插头，并确保连接良好。

之后，点击主机上的“开始测量”按钮，仪器将开始进行测量，并实时显示测量结果。

3.4 停止测量与关机在测量完成后，点击主机上的“停止测量”按钮，仪器将停止测量并显示最终结果。

若需要关机，按住电源按键数秒，直至仪器完全关闭。

4. 注意事项- 在使用2000标准负荷测量仪时，请确保待测设备的电源已正常接地，以确保安全性。

- 在操作仪器前，请先仔细阅读本说明书，并按照指导进行操作，以避免因操作不当而引起的故障或损坏。

- 在进行测量时，请确保传感器与待测设备的电源线连接完好，并避免受到外部干扰。

- 当仪器出现异常情况时，请立即停止使用，并联系售后服务中心进行维修或咨询。

5. 维护保养- 定期清洁仪器表面，使用干净柔软的布擦拭，避免使用化学溶剂或腐蚀性液体。

数字智能压力校验仪安全操作及保养规程1. 安全操作规程1.1 确保工作环境安全在使用数字智能压力校验仪之前，需要确保工作环境安全。

具体操作如下：•确认工作区域没有明火或易燃物品。

•确保工作区域通风良好，避免因气体泄漏引起的意外事故。

•确保工作区域干燥整洁，避免因水或其他液体进入压力校验仪导致损坏。

1.2 仪器操作前的准备在操作数字智能压力校验仪之前，需要进行一些准备工作。

具体操作如下：•确保压力校验仪的电源充足，并连接电源线。

•检查仪器的接口和连接线是否完好，确保没有损坏或松动的地方。

•熟悉压力校验仪的操作说明书，并按照要求正确操作。

1.3 正确操作仪器在使用数字智能压力校验仪时，需要注意正确的操作步骤。

具体操作如下：•打开数字智能压力校验仪的电源开关，等待仪器启动。

•设置合适的压力范围，并通过操作面板上的按钮进行调整。

•将需要校验的压力表或阀门连接到压力校验仪，并确保连接紧固牢固。

•根据操作说明书上的步骤进行校验操作，记录测量结果。

•关闭数字智能压力校验仪的电源开关，等待仪器关闭。

•断开压力表或阀门与压力校验仪的连接，并将其安全存放。

1.4 紧急情况处理在使用数字智能压力校验仪时，可能会出现一些紧急情况，需要及时处理。

具体操作如下：•发生火灾时，立即停止使用仪器，迅速撤离工作区域，并使用灭火器进行灭火。

•发生气体泄漏时，立即停止使用仪器，打开通风设备，并迅速撤离工作区域。

•发生电气故障时，立即停止使用仪器，切断电源，并联系维修人员进行修理。

2. 保养规程2.1 仪器保养为了确保数字智能压力校验仪的正常使用和延长其使用寿命，需要进行定期的保养工作。

具体操作如下：•清洁仪器表面的灰尘和污渍，可以使用软布擦拭。

•避免将水或其他液体溅到仪器上，防止发生短路和损坏。

•定期检查仪器的接口和连接线，确保没有损坏或松动的地方。

•注意防止仪器受到震动、摔落或挤压，这可能会导致内部元件损坏。

2.2 存储方式当数字智能压力校验仪暂时不被使用时，需要妥善存放以防止损坏。

本手册主要介绍2000标准负荷(扭矩)测量仪的连线、校准、设置和使用方法，请用户在使用前仔细阅读。

一、2000标准负荷测量仪简介2000标准负荷(扭矩)系列测量仪是一款经过10年大量实践检验被最广泛认知的基础力学测量仪器，10年来先进的测量器具在基础力学测量领域中的推广应用和称重传感器在性能、质量、产能以及在世界市场上份额的增加，该系列仪器有着不可磨灭的贡献，应用领域包括：精密力值测量；扭矩测量、材料性能测试、应力应变测量、峰值测量以及基于应变原理传感器的生产检测领域。

相关的产品更新信息请参阅第3页。

2000A型仪表为最常用的测力计配套仪表，具有很高的可靠性和性能价格比，6或40个数据通道，额定显示分度5万，重复性、线性<0.01%FS， AD转换速率50~500次/秒，mV/V量值准确度：0.030%+0.020%(准确度采用相对于读数＋相对于量程的不确定度描述方法，以下同)，温度系数：<20ppm+10ppm，该款仪表主要应用于当量准确度为0.3%的标准测力计和常规力值测量。

2000B型仪表提供更高的准确度和测量效率，适用于当量准确度为0.1%的标准测力计、标准叠加式测力机和高要求测量需求，6或40个数据通道，显示分度20万，重复性、线性<0.005%FS，mV/V量值准确度：0.015%+0.010%，温度系数：<10ppm+5ppm。

2000D型仪表为扭矩测量仪表，6或40个数据通道，额定显示分度5万，重复性、线性<0.01%FS，AD转换速率50次/秒~500次/秒，mV/V量值准确度：0.030%+0.020%，温度系数：<20ppm+10ppm。

2000E型仪表为应变式传感器检测、补偿和调整的专用仪表，可直接显示传感器输出信号mV/V 的测量值，信号输入范围：-12mV/V~+12mV/V，最小分辨率：0.01 V/V(等效于6.5位数字电压表)，重复性、线性<0.005%FS，mV/V量值准确度：0.015%+0.010%，温度系数：10ppm+5ppm，内置传感器供桥电源，可替代“稳压电源＋数字万用表”的传感器检测、补偿和调整方法。
