智能数字压力校验仪的原理是怎样的呢

智能数字压力表设备工艺原理在众多的压力测量设备中，数字压力表是一种能够提供更加准确数据的设备。

因此，数字压力表在各个领域的工业控制、科研实验、自动化生产等中发挥着不可或缺的作用。

本文将介绍数字压力表设备的工艺原理，以及其在实际应用中的特点和优势。

数字压力表的原理数字压力表是一种能够将物理量转化为数字信号的压力测量设备。

数字压力表主要由压力传感器、转换电路、显示器等组成。

在数字压力表中，通过压力传感器将被测量的压力信号转化为电信号，然后通过转换电路将电信号转化为数字信号，在显示器上展示出来。

相比于传统的模拟压力表，数字压力表具有更高的准确性和更好的稳定性。

在数字压力表中，压力传感器是其核心部件。

它通过将压力转化为电信号来实现对压力的测量。

压力传感器主要由感应元件和信号处理电路两部分组成。

感应元件可以将力的作用转化为位移或者变形，而信号处理电路则主要负责将感应元件转化的信号转化为电压或电流信号。

这些电信号再经过数字转换电路，被转化为数字信号，最终通过显示器显示出来。

在数字压力表中，数字转换电路主要由数字信号处理器和模拟数字转换器组成。

数字信号处理器是指用于处理数字信号的芯片或程序，主要负责对传感器输出的模拟信号进行滤波、放大、采样、调幅解调等操作。

模拟数字转换器则主要负责将模拟信号转化为数字信号。

数字压力表的特点数字压力表具有以下几个方面的特点：显示准确性高数字压力表在测量数据过程中，由于使用了数字信号处理器，能够消除模拟信号在处理过程中产生的误差，从而大大提高了数据的准确性。

稳定性好由于数字压力表的传感器中主要使用微电子机械系统技术（MEMS），因此它的结构非常简单，没有机械运动部件，且具有更高的稳定性。

维护简单数字压力表按照结构的不同可以分为内部电池供电型、外置电池供电型和AC供电型等。

无论是哪一种，维护工作都十分简单，只需要定期检查电池寿命即可。

可靠性高相比于传统压力表中的机械运动部件，数字压力表的信号处理器是直接处理电信号的，因此具有更高的可靠性。

数字压力表工作原理
数字压力表是一种用于测量物体表面压力的工具，其工作原理基于弹性物体变形的规律以及应变传感器的原理。

数字压力表内部通常由一个弹性元件，例如弹性膜或弹簧，用于承受外界施加在物体表面上的压力。

当物体受到压力作用时，弹性元件会发生变形。

变形程度与施加的压力大小成正比。

数字压力表还配备了应变传感器，用于测量弹性元件的变形。

应变传感器通常使用电阻、电容或电感等材料制成，当弹性元件变形时，传感器内部的电阻、电容或电感值会发生相应的变化。

这个变化可以被数字压力表内部的传感电路接收和转换成压力值。

数字压力表还会配备一个转换器，用于将传感器的电信号转换成数字信号，进而以数字形式显示压力值。

转换器通常采用模数转换器（ADC）来完成这一过程。

ADC会将模拟电信号转
换成数字信号，并通过数字处理器进行处理，最终以数字显示的形式输出压力值。

由于数字压力表使用了高精度的传感器和精确的转换器，因此通常具有较高的准确度和稳定性。

在应用领域中，数字压力表被广泛用于工业自动化、科学研究以及其他需要准确测量压力的场合。

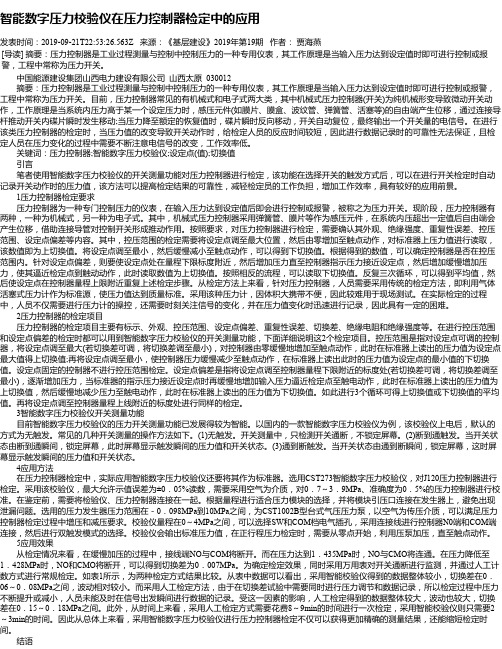

智能数字压力校验仪在压力控制器检定中的应用发表时间：2019-09-21T22:53:26.563Z 来源：《基层建设》2019年第19期作者：贾海燕[导读] 摘要：压力控制器是工业过程测量与控制中控制压力的一种专用仪表，其工作原理是当输入压力达到设定值时即可进行控制或报警，工程中常称为压力开关。

中国能源建设集团山西电力建设有限公司山西太原 030012摘要：压力控制器是工业过程测量与控制中控制压力的一种专用仪表，其工作原理是当输入压力达到设定值时即可进行控制或报警，工程中常称为压力开关。

目前，压力控制器常见的有机械式和电子式两大类，其中机械式压力控制器(开关)为纯机械形变导致微动开关动作，工作原理是当系统内压力高于某一个设定压力时，感压元件(如膜片、膜盒、波纹管、弹簧管、活塞等)的自由端产生位移，通过连接导杆推动开关内碟片瞬时发生移动;当压力降至额定的恢复值时，碟片瞬时反向移动，开关自动复位，最终输出一个开关量的电信号。

在进行该类压力控制器的检定时，当压力值的改变导致开关动作时，给检定人员的反应时间较短，因此进行数据记录时的可靠性无法保证，且检定人员在压力变化的过程中需要不断注意电信号的改变，工作效率低。

关键词：压力控制器;智能数字压力校验仪;设定点(值);切换值引言笔者使用智能数字压力校验仪的开关测量功能对压力控制器进行检定，该功能在选择开关的触发方式后，可以在进行开关检定时自动记录开关动作时的压力值，该方法可以提高检定结果的可靠性，减轻检定员的工作负担，增加工作效率，具有较好的应用前景。

1压力控制器检定要求压力控制器为一种专门控制压力的仪表，在输入压力达到设定值后即会进行控制或报警，被称之为压力开关。

现阶段，压力控制器有两种，一种为机械式，另一种为电子式。

其中，机械式压力控制器采用弹簧管、膜片等作为感压元件，在系统内压超出一定值后自由端会产生位移，借助连接导管对控制开关形成推动作用。

按照要求，对压力控制器进行检定，需要确认其外观、绝缘强度、重复性误差、控压范围、设定点偏差等内容。

数字压力计工作原理
压力传感器的种类很多，从压力传感器的结构和工作原理上分，可以分为以下几种：
（1）弹簧式：这种类型的压力传感器，是通过一对相互连接的弹性元件（即弹簧管）在外力作用下产生变形，通过弹性元件变形产生的力与位移成正比，再经过放大器放大，驱动位移计中的敏感元件（膜片），从而显示出被测压力。

（2）活塞式：这种类型的压力传感器是利用一种被测介质（通常为水）所产生的浮力使活塞产生一定位移，通过位移计中敏感元件（膜片），从而显示出被测介质的压力。

（4）膜片式：这种类型的压力传感器是利用一种液体对膜片产生压力，从而使膜片产生一定变形并使膜片两侧产生压力差来显示被测压力。

（5）其他类型：这种类型的压力传感器还包括：薄膜式、电容式和磁致伸缩式等。

—— 1 —1 —。

数字压力校验仪的原理数字压力校验仪是一种用于测量和校准压力的设备。

与传统的压力校验仪相比，数字压力校验仪具有更高的精度和更多的功能，可以更准确地测量各种不同类型的压力，例如气体、液体和蒸汽等。

本文将介绍数字压力校验仪的原理和如何工作。

原理数字压力校验仪工作的原理基于压力传感器和控制器的组合。

压力传感器是一种设备，可以将压力信号转换成电信号，然后将这些信号发送到控制器。

控制器处理数据，将其转换成数字压力读数，并计算测量误差等参数。

数字压力校验仪的内部构造分为两部分，一是压力信号的输入单元，二是信号处理单元。

压力信号的输入单元包括压力传感器和滤波电路。

压力传感器主要将压20mA。

滤波电路对信号进行滤波，力的物理量转化为电信号，信号范围为010V或4使其变得更加平滑。

信号处理单元由数字信号处理器（DSP）和显示屏组成。

DSP通过对输入压力信号进行滤波、数字校正和计算，来确保读数的准确性。

数字校正可以根据用户设定的测量模式和量程进行，提高数字压力校验仪的测量精度和稳定性。

显示屏用于显示数字压力读数和其他相关信息。

用户可以通过设置功能菜单来完成校准、零点校正和压力采集等操作。

工作原理数字压力校验仪的工作原理是通过一个动态的两点校正过程来实现的。

在这种两点校正的过程中，数字压力校验仪会根据输入的电压信号调整自己输出的电信号，如此反复调整，以达到对压力信号的精确校准。

具体的工作流程如下：1.初始化：数字压力校验仪初始化，读取压力传感器的初始值。

2.校准第一点：将压力校准器接到数字压力校验仪并进行第一个标定点的阅读。

3.计算预测值：通过读取记录数据，计算预测值。

4.调整：如果预测值与标准值不同，则数字压力校验仪会自动调整输出电信号，直到预测值符合标准值。

5.校准第二点：将压力校准器更改到不同的位置，并进行第二个标定点的读取。

6.重新计算预测值：数字压力校验仪将记录的数据重新计算一遍，以确认读数的一致性。

7.校准完成：数字压力校验仪标定完成，准确地读取压力信号，并保证读数稳定。

压力校验仪的工作与结构原理压力校验仪是一种用于测试压力传感器、压力变送器等压力传感器的仪器。

通过使用压力校验仪，可以快速、精确地测试这些传感器的准确性和精度。

这篇文档将介绍压力校验仪的工作原理及其结构组成。

工作原理压力校验仪的主要原理是通过一定的方法对一个已知压力值进行模拟，并将此压力数据与被测试器件的输出数据进行比较，从而确定该器件的准确度和精度。

压力校验仪可以通过两种主要的方法进行测试：阻尼方法在进行阻尼方法测试时，被测试的压力传感器连接到标准的基准压力源上，在这个基准压力源中，有一个可以移动的阻尼活塞，通过移动这个活塞，可以调整被测试压力传感器的压力范围，从而达到测试的目的。

比较方法在进行比较方法测试时，被测试的压力传感器连接到标准的基准压力源上，并将传感器的信号与另一个已知压力源的信号进行比较，从而确定该器件的准确度和精度。

结构组成压力校验仪的结构主要由以下几个部分组成：基准压力源基准压力源是压力校验仪的核心部分，它的作用是提供标准的压力源，以便对被测试器件进行测试。

基准压力源可以通过手动操作、脚踏、电机等不同方式进行操纵。

压力记录仪由于被测试的压力传感器通常是电子元件，因此需要一个与其进行通讯的设备来记录数据。

压力记录仪是用于记录被测试传感器数据的设备，通常由计算机和控制器组成。

测量器测量器是用于测量被测试器件的压力值的设备，通常由压力表或压力变送器组成。

这些测量器通常可以通过一些特殊的接口与计算机进行通讯，从而实现数据的采集和处理。

控制器控制器是与压力记录仪和测量器交流的核心控制设备，通常由一块集成电路控制板组成。

配置软件配置软件是与压力记录仪和控制器配合使用的软件程序，它的作用是配置系统的功能并在测试过程中收集和分析数据。

结论压力校验仪是一种帮助人们测试压力传感器及相关仪器的工具，它主要通过阻尼和比较两种方法来测试被测器件的准确度和精度。

通过对压力校验仪的结构和功能的了解，可以更好地了解其工作原理和使用方法，从而提高测试的准确性和精度。

SPMK2000F智能数字压力真空校验仪使用说明书北京斯贝克科技有限责任公司一、概述随着科学技术的不断发展，各行业使用的仪器仪表也有了突飞猛进的改进与提高。

经我公司多年的研究，自行开发研制了SPMK2000F型智能数字压力真空校验仪，它具有自动造压、多量程压力测量、高精度直流电流/电压测量及直流24V电压输出、操作简单、示值直观、自校准、体积小、携带方便、外形美观大方等特点；通过RS232标准接口可与计算机联机，配合校验软件组成自动校验系统，给校验工作带来极大的方便；主要用于校验压力（差压）变送器、精密（普通）压力表、其它压力类仪表及精密压力测量；该仪器可广泛应用于石油、化工、电力、冶金、国防、计量和仪表制造等行业，是一台理想的更新换代产品。

二、结构SPMK2000F型压力真空校验仪采用便携台式设计，美观大方，携带方便。

其结构如图1所示。

图11．显示器：显示器为16×2点阵字符显示器，分为上、下两排。

上排显示压力值及其单位，提示符为“P”；下排显示电流、电压值及其对应单位，提示符分别为“I”和“U”。

（如图2和图3所示）图2图3 2．键盘：1）电流测量：按下此键，显示器下排将显示所测电流值。

（开机默认为此状态），此时可以进行电流测量（是否接模块对电测量没有影响）。

如图2所示。

2）电压测量：按下此键，显示器下排将显示所测电压值。

此时可以进行电压测量。

3）压力单位：按下此键，可以循环切换压力的显示单位，不同压力模块显示单位不同。

如图4所示：图44）压力清零：按下此键，将把当前压力显示值自动清零，记作零点，并在显示器的第一排最后显示“Z”作为标记，如图5；再次按下此键，将释放被自动清零的压力值，显示器上的“Z”消失。

图55）校准：连续按下此键，可以进入仪器的校准系统。

（具体操作见校准部分说明）6）压力/真空：按下此键，可以循环切换正负量程。

同时，按下仪器的真空、压力选择开关，使仪表显示的接入压力模块与之相匹配。

精密数字压力计什么是精密数字压力计？精密数字压力计是一种高精度的测量仪器，用于测量气体或液体的压力。

它可以提供高精度的数字读数，通常精度达到0.05%或更高。

精密数字压力计的工作原理精密数字压力计通常由感应器、信号处理电路和显示器组成。

感应器是一种敏感的器件，可以将被测介质的压力转化为电信号，通常使用电阻式或压电式感应器。

信号处理电路将感应器的信号进行放大和处理，使得数字压力计可以提供精确的数字显示。

显示器通常采用液晶显示屏或LED显示器，能够显示被测介质的压力值以及单位。

精密数字压力计的应用领域精密数字压力计广泛应用于实验室、制造业、医疗设备和航空航天等领域。

在实验室中，精密数字压力计可以用于研究和分析气体或液体的压力特性，例如研究声学波在气体中传播的特性。

在制造业中，精密数字压力计可以用于生产和测试高精度的机械、电子设备和汽车等产品，例如测试汽车的轮胎压力。

在医疗设备中，精密数字压力计可以用于监测和控制病人的呼吸机、心脏辅助器和血压监测设备等。

在航空航天领域，精密数字压力计可以用于测试离地球大气层的高空气压和空气动力学性能。

精密数字压力计的优点和缺点优点：1.精度高，通常能够达到0.05%或更高。

2.数字读数直观、准确，便于读取和记录。

3.可以测量多种气体和液体的压力。

4.结构简单，易于操作和维护。

缺点：1.售价较高，一般比普通压力计要昂贵。

2.对环境要求高，尤其对温度和湿度要求严格。

3.对电源需求较高，通常需要使用直流电源或高精度电源。

结论精密数字压力计是一种高精度的仪器，广泛应用于实验室、制造业、医疗设备和航空航天等领域。

它具有精度高、数字读数直观、易于操作等优点，但也存在一定的缺点，例如售价较高和对环境要求严格。

在选择精密数字压力计时，需要根据实际需要确定其精度、测量范围和适用场景。

便携式压力校验仪便携式压力校验仪是一种常见且实用的工业仪器，用于测量和校验各种设备和系统中的压力值。

它的便携性使得操作和测试过程更加方便快捷，广泛应用于石油、化工、制药、食品加工等行业领域。

本文将介绍便携式压力校验仪的工作原理、应用场景及优势，以及使用该仪器的注意事项和维护保养要点。

便携式压力校验仪的工作原理基于气体力学原理，通过压力传感器将被测压力转化为电信号，并经过放大和处理后显示在仪器的数字界面上。

这种仪器通常内置了高精度的传感器和微处理器，能够实现高精度的测量和校验，确保测试结果的准确性和可靠性。

便携式压力校验仪的应用场景非常广泛。

首先，它可以用于校验各种压力表、压力变送器以及其他压力传感器。

这些设备在工业生产中起到重要作用，而它们的准确性和稳定性对于生产过程的控制至关重要。

通过使用便携式压力校验仪，可以及时发现和修正这些设备的偏差和故障，保证生产过程的正常运行。

其次，便携式压力校验仪也可以应用于管道、容器等压力系统的校验。

在化工、石油等行业中，压力管道和容器的安全性关系到生产工艺的稳定和员工的安全。

便携式压力校验仪可以方便地对这些压力系统进行定期校验和监测，确保其工作状态符合要求，减少事故和损失的发生。

此外，便携式压力校验仪还可以用于空调系统、汽车制动系统等其他需要测量和调整压力的领域。

比如，汽车制动系统中的制动液压力需要定期检测和校准，以确保行车安全。

而便携式压力校验仪具备精确、快速的特点，在此类工程中能够发挥重要的作用。

便携式压力校验仪相比传统的校验仪器具有许多优势。

首先，便携式的设计使得仪器携带更加方便，可以随时随地进行测试和校验。

其次，数字界面的使用简化了操作步骤，减少了人为操作错误的可能性。

此外，便携式压力校验仪还具备高精度、稳定性好、响应快等特点，能够满足对于压力测量的高要求。

在使用便携式压力校验仪时，需要注意以下几点。

首先，操作人员需要熟悉仪器的使用说明书，掌握正确的操作步骤和方法。

精密数字压力计数字压力计是一种现代化的压力测量仪器，可以对任何压力值进行精准的测量，并实时地将数据传输到计算机或其他外部设备中。

精密数字压力计是数字压力计的一种，其测量精度达到了最高水平，在各种压力测量中都是一种非常可靠和准确的选择。

原理数字压力计的测量原理与传统压力计不同，它主要是通过压力传感器来进行测量的。

这种传感器可以把受到的压力转变成电信号，然后通过内部电路进行处理和转换，最终将所测得的压力数值以数字信号的形式输出。

精密数字压力计的测量原理更加复杂，主要涉及到压力传感器、信号放大器、模数转换器等多种设备。

通过这些设备的精确配合，可以得到非常准确的压力测量结果。

应用由于其高精度和可靠性，精密数字压力计在许多行业中都有广泛的应用。

其中，下面列举了其中的几种：航空航天工业航空航天工业是典型的高精度行业，其中许多关键设备的运行都要求准确的压力控制。

精密数字压力计可以为这些设备提供高精度的压力测量和控制服务。

化工行业化工行业涉及到许多流体压力控制和传输等工作，这些工作需要高精度的压力测量来确保整个过程的稳定性和可靠性。

精密数字压力计可以为化工行业提供高精度和稳定的压力测量支持。

医疗行业医疗行业是对精度和精确度要求最高的行业之一，许多医疗设备需要准确的压力控制和测量才能确保效果和安全。

精密数字压力计可以为这些医疗设备提供必要的高精度测量和控制。

优势相比于传统压力计，精密数字压力计有许多优势：•高精度：精密数字压力计的测量精度非常高，可以达到更小的误差范围；•快速响应：数字信号传输速度快，输出数据及时；•复杂环境适应能力强：可以适应各种不同环境下的测量要求；•自动化程度高：数字信号输出可以直接与计算机或其他设备相连，实现自动化测量和记录。

精密数字压力计的分类精密数字压力计可以按照测量原理、测量范围、应用行业等多种方式进行分类。

其中，按照测量范围，可以分为以下几类：低压数字压力计低压数字压力计一般测量范围在0~1kPa之间，其主要应用于一些高精度测量领域，如医疗、燃气安全、气体流量、液位测量等。
