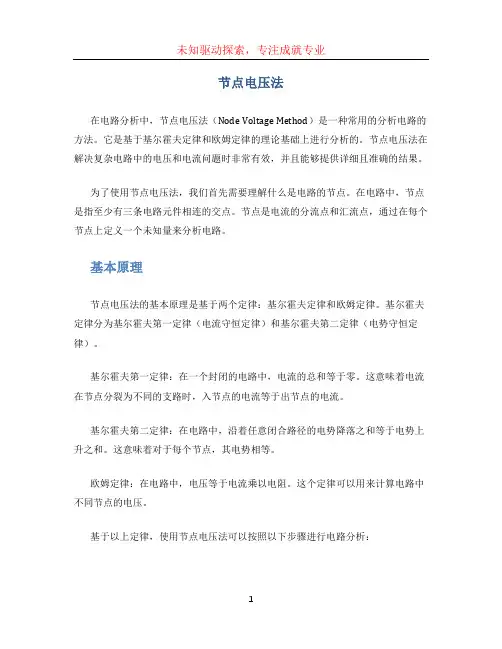

节点电压法在电路分析中，节点电压法（Node Voltage Method）是一种常用的分析电路的方法。

它是基于基尔霍夫定律和欧姆定律的理论基础上进行分析的。

节点电压法在解决复杂电路中的电压和电流问题时非常有效，并且能够提供详细且准确的结果。

为了使用节点电压法，我们首先需要理解什么是电路的节点。

在电路中，节点是指至少有三条电路元件相连的交点。

节点是电流的分流点和汇流点，通过在每个节点上定义一个未知量来分析电路。

基本原理节点电压法的基本原理是基于两个定律：基尔霍夫定律和欧姆定律。

基尔霍夫定律分为基尔霍夫第一定律（电流守恒定律）和基尔霍夫第二定律（电势守恒定律）。

基尔霍夫第一定律：在一个封闭的电路中，电流的总和等于零。

这意味着电流在节点分裂为不同的支路时，入节点的电流等于出节点的电流。

基尔霍夫第二定律：在电路中，沿着任意闭合路径的电势降落之和等于电势上升之和。

这意味着对于每个节点，其电势相等。

欧姆定律：在电路中，电压等于电流乘以电阻。

这个定律可以用来计算电路中不同节点的电压。

基于以上定律，使用节点电压法可以按照以下步骤进行电路分析：1.选择一个节点作为参考节点（通常选择地点或电源的负极），将其电势设为零。

2.对于每个非参考节点，设定一个未知量表示该节点的电势。

3.根据基尔霍夫定律，对于每个节点，将入节点和出节点的电流之和设为零。

4.使用欧姆定律，根据电流和电阻之间的关系计算电路中的电压。

5.列出节点电压方程组，并求解该方程组以计算出未知节点的电势。

例子让我们通过一个简单的电路例子来演示节点电压法的应用。

假设我们有以下电路：电路图电路图我们的目标是计算节点A和节点B之间的电压。

首先，我们选择节点B作为参考节点，将其电势设为零。

然后我们定义节点A 的电势为V_A。

根据基尔霍夫定律，我们可以列出以下方程：(V_A - 10) / 5 + (V_A - 0) / 10 = 0根据欧姆定律，我们可以将方程转化为以下形式：2V_A - 10 = V_A解这个方程，我们得到V_A = 10V。

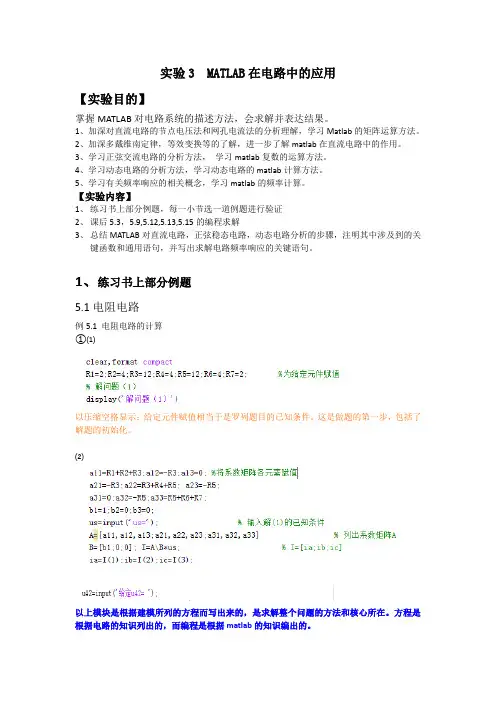

实验3 MATLAB在电路中的应用【实验目的】掌握MATLAB对电路系统的描述方法，会求解并表达结果。

1、加深对直流电路的节点电压法和网孔电流法的分析理解，学习Matlab的矩阵运算方法。

2、加深多戴维南定律，等效变换等的了解，进一步了解matlab在直流电路中的作用。

3、学习正弦交流电路的分析方法，学习matlab复数的运算方法。

4、学习动态电路的分析方法，学习动态电路的matlab计算方法。

5、学习有关频率响应的相关概念，学习matlab的频率计算。

【实验内容】1、练习书上部分例题，每一小节选一道例题进行验证2、课后5.3，5.9,5.12,5.13,5.15的编程求解3、总结MATLAB对直流电路，正弦稳态电路，动态电路分析的步骤，注明其中涉及到的关键函数和通用语句，并写出求解电路频率响应的关键语句。

1、练习书上部分例题5.1电阻电路例5.1 电阻电路的计算①⑴以压缩空格显示；给定元件赋值相当于是罗列题目的已知条件。

这是做题的第一步，包括了解题的初始化。

⑵以上模块是根据建模所列的方程而写出来的，是求解整个问题的方法和核心所在。

方程是根据电路的知识列出的，而编程是根据matlab的知识编出的。

从网孔方程中抽离出来的矩阵可以描述为A和B两个矩阵，而us是要求用户输入的。

数字方程列完后，用I=A\B*us求出电流，注意用到左除还是右除。

求出的三个电流分别放在ia、ib、ic中。

⑶上面这块是根据具体的题目要求所罗列的，往往题目要求不是只要矩阵的解，而是要用矩阵的解作为中间变量去求其他的解。

这时要根据电路中的定理如欧姆定律等去求。

当然，这也可以看做是结果的显示（末尾不加分号）。

运行结果：例5.3 戴维宁定理⑴程序初始化以及已知条件输入⑵根据方程列出数字矩阵。

方法是节点电压法。

⑶根据题目求出最终解，把需要显示的结果不加分号；并用plot 画出图像。

运行结果5.2动态电路例5.4 一阶动态电路，三要素公式⑴解题的初始化以及已知条件输入⑵对时间的设置。

如下图所示的电桥电路, 其中I1是16V 的电压源, I2是1A 的电流源,R1为8 , 电桥的四个臂分别为R2, R3, R4, R5电阻值如图所示, 求流过R4的电流I 的大小？解法一: 利用戴维南定理进行求解:解题思路：将A.B 两点断开, 求A.B 两点之间的等效电阻与等效电压, 等效之后的图形 如下图所示:I=? ABAB其中R6是等效电阻, I3是等效电压。

①求解等效电阻:求解等效电阻时把所有的电流源开路, 电压源短路, 得到如下所示的电路：AB则AB两端的电阻值即等效电阻R6=(R2+R3)//R1+R5②求解等效电压可以利用叠加法求解AB 两端的电压值, 先不看电压源（即电压源相当于短路）, 计算电流源对AB 两端的电压值, 再不看电流源（即电流源相当于断路）, 再计算AB 两端的电压值, 然后将俩种情况下的电压值叠加即得到AB 两端的等效电压。

不看电压源的电路图如下:则UCB+I2*R5+I2*（R1+R2）//R3=0 可以得到:UCB =-[I2*R5+I2*（R1+R2）//R3]U AB1 =-I2*R5-I2*3213)21(R R R R R R ++•++I2*R2*3213R R R R ++不看电流源的电路图如下:ABC很容易的知道AB 两端的电压值为:U AB2=321)32(*1R R R R R I +++所以UAB=UAB1+UAB2则经过戴维南等效之后的电路图如下:可以很简单的求解出II=64R R U AB+ABMatlab求解程序如下:(程序代码如下)R1=8;R2=4;R3=20;R4=3;R5=3;I1=16;I2=1;R6=R5+(R2+R3)*R1/(R1+R2+R3);UAB1=-I2*R5-I2*(R1+R2)*R3/(R1+R2+R3)+I2*R2*R3/(R1+R2+R3); UAB2=I1*(R2+R3)/(R1+R2+R3);UAB=UAB1+UAB2;I=UAB/(R4+R6);解法二: 运用叠加定理直接求解①先考虑电压源对AB两点的电流影响, 此时不看电流源, 电流源相当于断路, 电路图如下：根据电路图, 容易知道: AB 之间的电流I1 为I 1=543232)54//()32(11R R R R R R R R R R R I ++++•+++②再考虑电流源对AB 端电流源的影响, 此时不看电压源, 即将电压源短路, 电路图如下所示:根据电路图, 分析容易知道: 可以根据三角形与Y 形电路之间的转换, 将三角形电阻ACD 转换为Y 形电阻, 公式为：ABI 1BCD形电阻之和相邻电阻的乘积形电阻∆∆Y转换之后的电路图如下:可以得到:R12=32121R R R R R ++•R13=32131R R R R R ++•由于是电流源, 电流一定, 可以忽略与电流源串联的电阻R23 所以I 2=-I2*541312513R R R R R R ++++综上知道:I=I 1+I 2Matlab 求解程序如下: (程序代码如下) R1=8 R2=4;I 2R3=20; R4=3; R5=3; I1=16; I2=1;i1=[(R2+R3)/(R2+R3+R4+R5)]*I1/[R1+(R2+R3)*(R4+R5)/(R2+R3+R4+R5)];R12=R1*R2/(R1+R2+R3); R13=R1*R3/(R1+R2+R3);i2=-I2*(R13+R5)/(R12+R13+R4+R5); I=i1+i2解法三: 利用回路电流法进行求解 实验电路图如下:将无伴电流源的支路作为一个回路电流, 可以有电路图结合回路电i1i2流法列出如下方程:i1=I2I*（R2+R3+R4+R5）+i1*(R3+R5)-i2*（R2+R3）=0 -I*(R2+R3)-i1*R3+i2*(R1+R2+R3)=I1解方程可以很容易解的I 的值。

Matlab中的电力系统仿真与稳态分析技术随着电力系统技术的不断发展，利用计算机软件进行电力系统仿真和稳态分析已经成为一个常见的工具。

Matlab作为一种强大的数学计算和仿真软件，在电力系统仿真和稳态分析中发挥了重要的作用。

本文将探讨Matlab在电力系统仿真和稳态分析中的应用，并对其相关技术进行介绍和分析。

第一部分：电力系统仿真技术的基本原理电力系统仿真是通过建立电力系统的数学模型，模拟实际电力系统运行过程的一种技术。

其基本原理是建立电力系统的节点电压和支路电流方程，使用数值计算方法求解这些方程，以得到电力系统的稳态解。

Matlab在电力系统仿真中常用的函数有powerflow和newton_raphson，它们分别用于求解电力系统的潮流计算和稳定计算。

潮流计算是电力系统仿真中最基本的环节，用于计算电网各节点的电压和支路的电流。

它的实质是求解电力系统的非线性方程组，对于大规模电力系统而言，这个方程组的求解是一个非常复杂的过程。

而Matlab提供了一套强大的数值计算工具箱，能够有效地处理这类问题。

利用Matlab编写的潮流计算程序，可以提供准确的电力系统状态信息。

第二部分：Matlab在电力系统仿真中的应用案例Matlab在电力系统仿真中提供了丰富的函数库和工具箱，可以用于建立电力系统的数学模型、求解电力系统方程组以及进行结果的可视化分析。

下面我们通过一个简单的案例，来展示Matlab在电力系统仿真中的应用。

假设一个3节点的电力系统，其中包括一个发电机节点、两个负荷节点以及电源节点。

我们可以通过Matlab的power_system函数建立电力系统的模型，并使用powerflow函数计算电力系统的潮流分布。

计算完成后，我们可以通过Matlab的plot函数绘制各节点的电压和支路的电流图像，对电力系统的稳态运行情况进行可视化分析。

第三部分：电力系统稳态分析技术的应用除了电力系统仿真，Matlab还可以用于电力系统稳态分析。

如何使用Matlab进行电路仿真与分析引言：Matlab作为一种高级编程语言和数学建模工具，被广泛应用于各个领域。

在电路仿真与分析中，它可以帮助我们快速建立电路模型，并进行准确的仿真和分析。

本文将介绍如何使用Matlab进行电路仿真与分析。

一、Matlab的基本原理和优势Matlab是以矩阵运算为核心的编程语言，具有易于学习、功能强大以及丰富的工具箱等优势。

在电路仿真与分析中，Matlab可以实现电路模型的建立、节点分析、参数优化等功能，大大简化了电路设计和分析的过程。

二、电路模型的建立1. 基本元件的建模在Matlab中，我们可以使用基本元件的理想模型进行电路仿真与分析，例如电阻、电容、电感等。

通过定义电路元件的特性参数，我们可以轻松地建立电路模型。

2. 开关和放大器的建模除了基本元件，我们还可以建立开关和放大器等复杂电路元件的模型。

Matlab提供了各种模型和工具，例如理想开关模型、MOSFET模型、操作放大器模型等，可以帮助我们更准确地描述电路行为。

三、电路仿真与分析1. 网络分析法Matlab提供了丰富的网络分析工具，例如电压源、电流源、电阻、电容和电感等。

通过定义电路拓扑和元件参数，我们可以利用Matlab进行节点分析、等效电路求解、功率分析等操作，得到准确的电路行为结果。

2. 时域和频域分析除了网络分析，Matlab还支持时域和频域分析，帮助我们深入理解电路行为。

在时域分析中，我们可以观察电压和电流的波形、幅值、频率等信息；在频域分析中，我们可以计算电路的频谱、谐波失真等参数，从而评估电路性能和稳定性。

四、参数优化和曲线拟合1. 参数优化Matlab提供了各种优化算法和工具，例如遗传算法、模拟退火算法等，可以帮助我们优化电路的性能。

通过定义优化目标和约束条件，我们可以利用Matlab进行参数调整，提高电路的效率和可靠性。

2. 曲线拟合在电路设计中，我们经常需要通过试验数据来拟合曲线，以得到合适的电路模型。

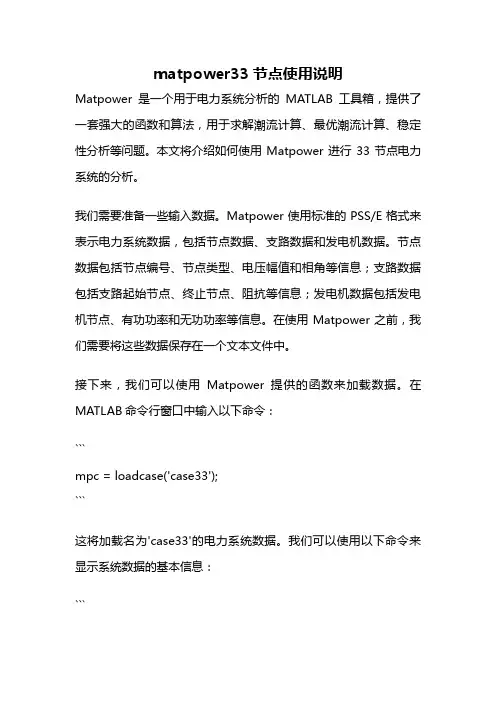

matpower33节点使用说明Matpower是一个用于电力系统分析的MATLAB工具箱，提供了一套强大的函数和算法，用于求解潮流计算、最优潮流计算、稳定性分析等问题。

本文将介绍如何使用Matpower进行33节点电力系统的分析。

我们需要准备一些输入数据。

Matpower使用标准的PSS/E格式来表示电力系统数据，包括节点数据、支路数据和发电机数据。

节点数据包括节点编号、节点类型、电压幅值和相角等信息；支路数据包括支路起始节点、终止节点、阻抗等信息；发电机数据包括发电机节点、有功功率和无功功率等信息。

在使用Matpower之前，我们需要将这些数据保存在一个文本文件中。

接下来，我们可以使用Matpower提供的函数来加载数据。

在MATLAB命令行窗口中输入以下命令：```mpc = loadcase('case33');```这将加载名为'case33'的电力系统数据。

我们可以使用以下命令来显示系统数据的基本信息：```printpf(mpc);```这将显示节点数据、支路数据和发电机数据等信息。

我们还可以使用以下命令来显示节点潮流计算结果：```results = runpf(mpc);show_results(results);```这将显示节点电压幅值、相角和节点注入功率等信息。

我们还可以使用以下命令来显示支路潮流计算结果：```show_branch(results);```这将显示支路的潮流、功率损耗和阻抗等信息。

除了潮流计算，Matpower还可以用于最优潮流计算和稳定性分析等问题。

最优潮流计算是指在满足电力系统各种限制条件的前提下，使得系统总损耗最小或其他性能指标最优的潮流计算。

稳定性分析是指研究电力系统在各种扰动下的稳定性能。

最优潮流计算可以使用以下命令：```results = runopf(mpc);show_results(results);```这将显示最优潮流计算结果，包括发电机出力、节点注入功率和支路潮流等信息。

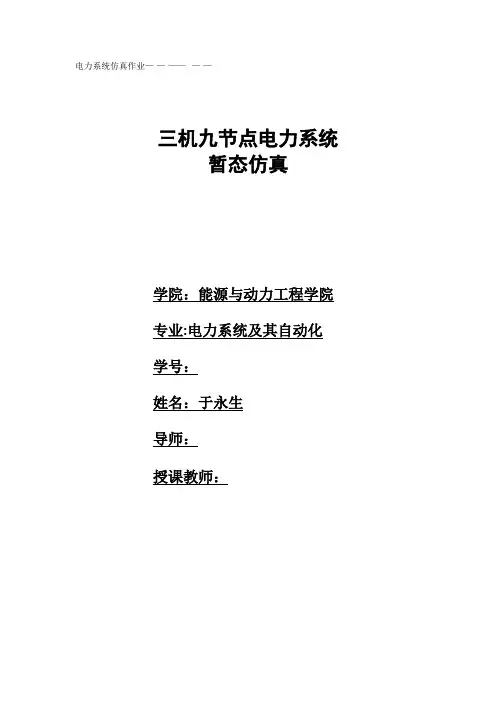

电力系统仿真作业—-—-——--—-—-三机九节点电力系统暂态仿真学院：能源与动力工程学院专业:电力系统及其自动化学号：姓名：于永生导师：授课教师：目录一、概述 (1)二、课程主要任务 (1)1.系统数据 (1)2.潮流计算 (3)3.负荷等效和支路简化 (4)4.求解电磁功率 (5)5.求解运动方程 (5)6.程序清单 (8)(1).主程序： (8)(2).极坐标转换成直角坐标函数pol2rect(V,del) (17)(3).直角坐标转换成极坐标函数rect2pol(Z) (17)(4).求解微分方程所用的得到微分量的函数Gen_fw(t,X,Y_Gen,E,Pm0,Tj) (17)三、课程总结及心得体会 (17)四、参考文献 (18)于永生电力系统仿真作业一、概述在动态稳定分析中，系统由线性化的微分方程组和代数方程组描写，并用经典的或现代的线性系统理论来进行稳定分析,分析可以在时域或频域进行。
