节流调速

节流调速回路名词解释
节流调速回路是一种用于控制液流量的回路，常用于调节液体速度和压力的系统中。

其基本原理是通过控制节流阀的开度来调节液体的流量，从而实现对液体速度和压力的控制。

节流调速回路中的关键组件是节流阀，其作用是通过改变通道的开口面积，控制流体通过的截面积，从而调节流速。

节流阀一般是由可调的阀门或孔道组成，可以通过手动或自动方式进行控制。

常用的节流阀有针阀、蝶阀、截止阀等。

调速回路中的另一个重要组件是流量传感器，其作用是测量液体的实际流量，并将其转化为电信号或机械信号。

流量传感器可以根据测量原理的不同分为很多种类，例如电磁流量计、涡街流量计、超声波流量计等。

这些传感器能够精确地测量液体的流量，并将其实时反馈给控制系统。

调速回路中还需要一个控制系统，用于接收流量传感器的反馈信号，并根据设定值对节流阀的开度进行调节。

控制系统一般由一个控制器和执行机构组成。

控制器可以是一个简单的PID 控制器，也可以是一个更复杂的智能控制系统。

执行机构根据控制信号来调节节流阀的开度，以达到设定的流量和压力值。

在节流调速回路中，还可以加入一些辅助装置来提高系统的稳定性和精度。

例如，可以在回路中加入压力传感器来测量压力变化，并根据测量结果进行修正。

此外，还可以加入滤波器来消除流量传感器信号中的噪声，从而提高系统的抗干扰能力。

节流调速回路广泛应用于各个领域，例如液压系统、供水管网、化工流程等。

通过精确控制流量和压力，节流调速回路能够保证系统的安全稳定运行，并确保各个部件的正常工作。

因此，对于设计和运用节流调速回路的相关理论和实践研究具有重要的意义。

进油回油节油调速回路原理
进油节流调速回路和回油节流调速回路是液压与气压传动中的两种节流调速回路。

进油节流调速回路的工作原理是：节流阀串联安装在定量液压泵出口和液压缸入口之间，定量液压泵输出的油液一部分经过节流阀流入液压缸的无杆腔，推动活塞运动，另一部分油液通过与定量液压泵并联的溢流阀流回液压油箱。

调节节流阀的开口面积，即可改变通过节流阀的流量，从而调节了液压缸活塞的运动速度。

而回油节流调速回路的工作原理是：将节流阀安装在液压缸的回油路上，与进油路并联一个溢流支路，通过调节液压缸回油量来调节液压缸的进油量，这种调速回路称为回油节流调速回路。

这两种调速回路虽然不同，但它们都是通过改变流量控制元件通流截面积的大小来控制流入或流出液压执行元件的流量，以调节其运动速度。

以上信息仅供参考，如需了解更多信息，建议查阅相关书籍或咨询专业人士。

节流调速回路工作原理
节流调速回路是一种常见的机械传动系统，用于控制电机转速的稳定和调节。

其工作原理主要通过调节节流阀的开度来控制介质进出流量，从而控制动力机构的转速。

该系统包括节流阀、动力机构、传感器和控制器等主要部件。

当电机转速超过设定值时，传感器会检测到该变化，并将转速信号传送到控制器。

控制器根据传感器信号调节节流阀的开度，改变介质进出流量。

当流量减小时，输入转矩也相应减小，使得电机转速下降。

反之，当流量增加时，输入转矩增加，电机转速上升。

节流调速回路的关键在于节流阀的调节。

节流阀通过调整进出介质的流通截面积和流道长度来控制流量，从而控制动力机构的转速。

一般来说，流通截面积越小，流通截面积越大，则流量就越小，转速也越低。

因此，通过控制节流阀的开度，可以实现对转速的精确控制。

通过这种方式，节流调速回路能够自动调节电机的转速，以适应负载的变化和工作需求的变化，实现稳定的运行。

这在很多机械传动系统中非常重要，特别是在需要调整转速的场合，如机床、起重设备等。

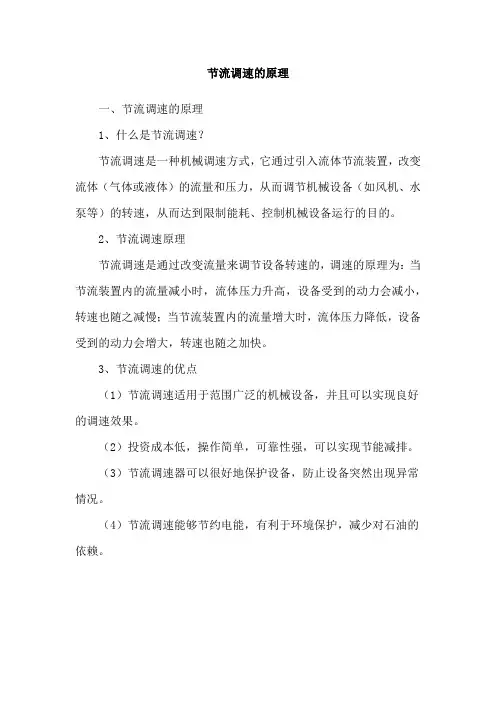

节流调速的原理
一、节流调速的原理
1、什么是节流调速？
节流调速是一种机械调速方式，它通过引入流体节流装置，改变流体（气体或液体）的流量和压力，从而调节机械设备（如风机、水泵等）的转速，从而达到限制能耗、控制机械设备运行的目的。

2、节流调速原理
节流调速是通过改变流量来调节设备转速的，调速的原理为：当节流装置内的流量减小时，流体压力升高，设备受到的动力会减小，转速也随之减慢；当节流装置内的流量增大时，流体压力降低，设备受到的动力会增大，转速也随之加快。

3、节流调速的优点
（1）节流调速适用于范围广泛的机械设备，并且可以实现良好的调速效果。

（2）投资成本低，操作简单，可靠性强，可以实现节能减排。

（3）节流调速器可以很好地保护设备，防止设备突然出现异常情况。

（4）节流调速能够节约电能，有利于环境保护，减少对石油的依赖。

11.1.3进气节流调速回路与排气节流调速回路特性速度控制是指通过对流量阀的调节，达到对执行元件运动速度的控制。

因气动系统使用功率不大，故调速方法主要有节流调速，常常使用排气节流调速。

一、进气节流调速回路进气节流调速回路：把节流阀放在空气压缩机与气缸之间，通过改变进气量大小来实现调速，实际回路如下图。

图1 进气节流调速回路图1为进气节流调速回路。

在图示位置时，当气控换向阀不换向时，进入气缸A腔的气流流经节流阀，B腔排出的气体直接经换向阀快排。

该回路通过调节节流阀口的开度来实现进气量的变化，以调节气缸运动速度，当节流阀开度较小时，由于进入A腔的流量较小，压力上升缓慢。

当气压达到能克服负载时，活塞前进，此时A腔容积增大，结果使压缩空气膨胀，压力下降，使作用在活塞上的力小于负载，因而活塞就停止前进。

待压力再次上升时，活塞才再次前进。

这种由于负载及供气的原因使活塞忽走忽停的现象，叫气缸的“爬行”。

节流供气多用于垂直安装的气缸的供气回路中。

二、排气节流调速回路排气节流调速回路：把节流阀放在气缸出口处，通过改变排气量的大小来实现调速。

排气节流调速回路因为有一定的背压，所以运动相对平稳，但是启动时有前冲现象。

图2 排气节流调速回路图2为排气节流调速回路，在图示位置时，当气控换向阀不换向时，气流直接进入气缸A腔，B腔排出的气体经节流阀回到换向阀，该回路通过调节节流阀口的开度来实现排气量的变化，同时给气缸排气口有一个背压，以调节气缸运动速度。

排气节流调速回路具有下述特点：1. 气缸速度随负载变化较小，运动较平稳；2. 能承受与活塞运动方向相同的负载（反向负载）。

三、两种调速回路选用原则进气节流调速回路选用原则：由于进气节流调速回路主要靠压缩空气的膨胀使活塞前进，故这种节流方式很难控制气缸的速度达到稳定。

一般用于单作用气缸、夹紧缸和低摩擦力气缸等速度控制。

排气节流调速回路选用原则：由于排气节流调速回路可以使气缸活塞运行稳定，是最常用的回路，故排气节流应该用于双作用气缸。

节流调速性能实验一、实验目的机械设备的液压系统中，调速回路占有重要的位置，尤其对于运动速度要求较高的的机械设备，调速回路往往起着决定性的作用，在调速回路中，节流调速回路结构简单，成本低，使用维护方便，是一种常用的调速方法。

节流调速回路是由定量泵，流量控制阀，溢流阀和执行元件等组成，通过改变流量控制阀阀口的开度，改变进入执行元件的流量，达到调节元件的目的，常用流量控制阀有节流阀和调速阀两种，视其在回路中安放位置不同，有进油路节流调速，回油路节流调速和旁油路节流调速。

通过本实验主要达到以下目的：1、分析、比较采用节流阀的进油路节流调速回路中，节流阀具有不同的阀口开度时速度负载特性；2、分析、比较采用节流阀分析、比较的进、回、旁三种调速回路的速度负载特性；3、分析、比较节流阀和调速阀的调速特性；4、进一步加深对调速回路的理解、掌握有关的实验方法。

二、实验内容1、测试采用节流阀的进油路节流调速回路的速度负载特性；2、测试采用节流阀的回油路节流调速回路的速度负载特性；3、测试采用节流阀的旁油路节流调速回路的速度负载特性；4、测试采用调速阀的进油路节流调速回路的速度负载特性。

三、实验装置QCS003B型液压试验台四、实验方法及原理实验原理图如图2-5所示。

图2-5中左半部为调速回路，右半部为加载回路。

在加载回路中液压油进入加载缸18右腔时，由于加载缸活塞杆与调速回路中液压缸17的活塞杆将处于同心对顶，且缸筒都固定在工作台上，因此工作缸17的活塞杆受到一向右的作用力F L（即为负载），调节溢流阀9就可以改变F L的大小。

在调速回路中，工作液压缸17的活塞杆的工作速度v与节流阀的通流截面，溢流阀的调定压力（泵1的供油压力）及负载F L有关。

而在一次工作过程中，前二项参数都预先调定不再变化，此时活塞杆运动速度v只与负载F L有关，活塞杆工作速度v与负载F L之间的关系，称为节流调速回路的速度负载特性。

当节流阀通流截面和调定压力确定后，改变负载F L的大小，同时测出相应的工作液压缸活塞杆速度v，就可测出一条速度负载特性曲线。

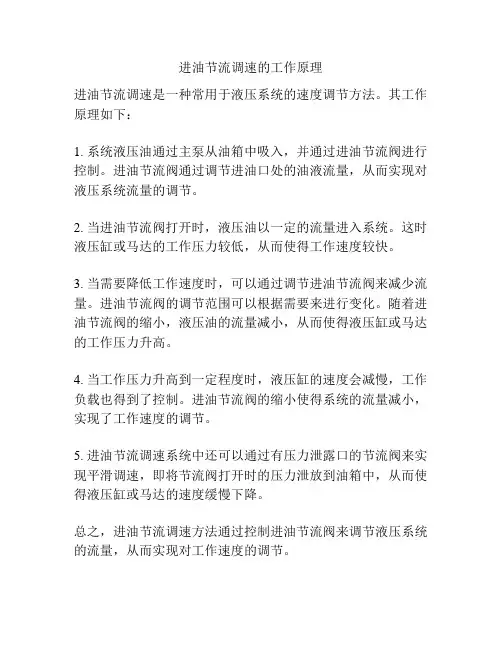

进油节流调速的工作原理
进油节流调速是一种常用于液压系统的速度调节方法。

其工作原理如下：
1. 系统液压油通过主泵从油箱中吸入，并通过进油节流阀进行控制。

进油节流阀通过调节进油口处的油液流量，从而实现对液压系统流量的调节。

2. 当进油节流阀打开时，液压油以一定的流量进入系统。

这时液压缸或马达的工作压力较低，从而使得工作速度较快。

3. 当需要降低工作速度时，可以通过调节进油节流阀来减少流量。

进油节流阀的调节范围可以根据需要来进行变化。

随着进油节流阀的缩小，液压油的流量减小，从而使得液压缸或马达的工作压力升高。

4. 当工作压力升高到一定程度时，液压缸的速度会减慢，工作负载也得到了控制。

进油节流阀的缩小使得系统的流量减小，实现了工作速度的调节。

5. 进油节流调速系统中还可以通过有压力泄露口的节流阀来实现平滑调速，即将节流阀打开时的压力泄放到油箱中，从而使得液压缸或马达的速度缓慢下降。

总之，进油节流调速方法通过控制进油节流阀来调节液压系统的流量，从而实现对工作速度的调节。

节流调速回路
1 节流调速回路
节流调速回路是机器自动调节系统中常用的一种回路。

它是利用流量调整器采用节流（有时也叫减压）原理，调整流量大小，从而改变工作介质在管道中的吸力，从而实现对装置运行状态的调节。

节流调速回路是一种比较简单而又通用的调速系统，用来控制机器的速度与位置；通过控制阀来控制容积流量，以调节介质的运动和机器的运动；相当于在启动过程中一种闭环的控制系统，回路的闭合状态保持流量回路稳定。

回路构成：节流调速回路由配气管路、流量调节阀和信号反馈元件组成，通过控制阀来控制介质流量；同时，信号反馈元件将外部要求的目标值与实际测量值进行比较，产生控制信号；根据控制信号控制流量调节阀，实现对机器运行的控制。

优势：节流调节系统的优势在于它可以实现专家系统的控制，只需少量的外部刺激。

它具有简单、可靠、维护方便等优点，因此在石化、矿山、煤炭、纺织等行业中得到了广泛的应用，其中身份识别、记忆设备、称重、仪表盘等场景均具有较强的安全性。

节流调速回路由于优良的调节性能和节能特性，在众多领域中得到了广泛的应用。

相比其他调节方法，节流调节回路结构更加简单，
能更好的控制机器的运行状态，并且在消耗能源时也有较大的节约性，使机器更加经济高效。

节流阀与调速阀的区别
节流阀与调速阀的区别
1. 节流阀，是调节和控制阀内开口的大小直接限制流体通过的流量达到节流的目的。

由于是强制受阻节流，所以节流前后会产生较大的压力差，受控流体的压力损失比较大，也就是说节流后的压力会减小。

2. 调速阀，是在节流阀节流原理的基础上，又在阀门内部结构上增设了一套压力补偿装置，改善的节流后压力损失大的现象，使节流后流体的压力基本上等同于节流前的压力，并且减少流体的发热。

调速阀一般分二通调速阀和三通调速阀，二通调速阀是由一个定差减压阀和一个节流阀串联组成，三通调速阀是由一个定差溢流阀和一个节流阀并联组成，但它们都有一个共同的特性：即保持节流阀进、出油口的压差基本恒定，这样通过节流阀的流量只和阀口开度A有关，与负载压力波动无关调速阀貌似也叫补偿阀节流阀就像一个水龙头，你拧的大了水就流的多，但是在水龙头拧相同圈数的情况下管道里的压力高，水就流的多，压力小水就流的少。

但调速阀不是不管管道里压力有多高（相对）在水龙头拧相同圈数时，水流的一样多。

2 ,调速阀是进行了压力补偿节流阀。

它有定差减压阀和节流阀串联而成。

节流阀前、后压力p2和p3分别引到减压阀阀芯右、左两端，当负载压力p3增大，作用减压阀芯左端液压力增大，阀芯右移，减压口加大，压降减小，使p2也增大，使节流阀压差（p2-p3）保持不变；反之亦然。

这样就是调速阀流量恒定不变（不受负载影响）。

几种节流调速回路的应用区别1．进油节流调速回路:液压缸动作后，活塞杆缓慢动作，逐渐调大通流面积可以观察到活塞杆运动速度增大；在运行过程中，可以看到活塞杆动作时快时慢，这个是由于进油口有节流阀限制流量，而在回油口又没有背压阀的原因，所以运动平稳性差；通常在刚启动时由于有节流阀串联在进油口，所以启动冲击小；另外多余的油液被溢出，所以工作效率低。

在本回路中，工作部件的运动速度随外负载的增减而忽快忽慢，难以得到准确的速度，故适用于轻负载或负载变化不大，以及速度不高的场合。

2.回油节流调速回路:节流阀在回油路中，所以这种回路多用在功率不大，但载荷变化较大，运动平稳性要求较高的液压系统中，如磨削和精镗的组合机床等。

3．旁路节流调速回路:与前两种回路的调速方法不同，它的节流阀和执行元件是并联关系，节流阀开的越大，活塞杆运行越慢。

这种回路适用于负载变化小，对运动平稳性要求不高的高速大功率的场合，例如牛头刨床的主传动系统，有时候也可用在随着负载增大，要求进给速度自动减小的场合。

二、进油及回油调速回路的差别（红色为压力上的区别）进油节流一般直接调整P腔系统过来的流量，起到减小流量从而减慢速度的作用；回油节流主要控制T腔液压油回油箱的流量，起到背压和平稳的作用；(2)进油路节流调速回路的流量阀前后有一定的压力差,当运动部件行至终点停止时,液压缸进油腔压力会升高,使流量阀前后压差减少。

这样即可在流量阀和液压缸之间设置压力继电器,利用该压力变化发出电信号,对系统下一步动作实现控制。

而在回油路节流调速回路中,液压缸进油腔的压力等于溢流阀的调定压力,没有上述压差及压力变化,不易实现压力控制,如果用在回油路上控制时,压力低,可靠性差。

1)承受负值负载的能力回油路节流调速回路的节流阀使液压缸回油腔形成一定的背压，在负值负载时，背压能阻止工作部件的前冲，即能在负值负载下工作；而进油路节流调速由于回油腔没有背压力，因而不能在负值负载下工作。
