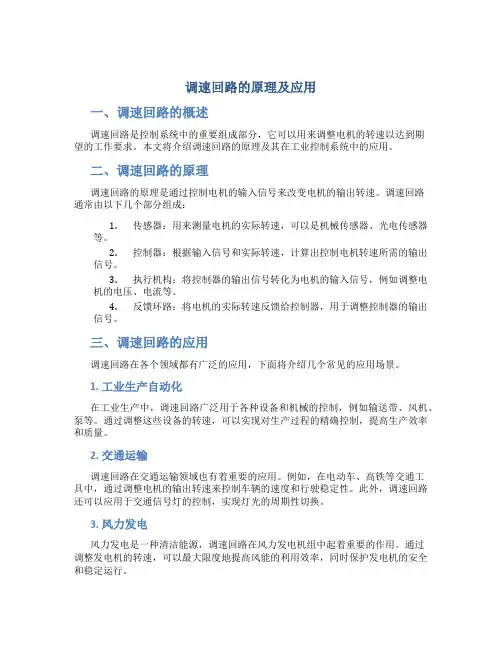

调速回路的原理及应用一、调速回路的概述调速回路是控制系统中的重要组成部分，它可以用来调整电机的转速以达到期望的工作要求。

本文将介绍调速回路的原理及其在工业控制系统中的应用。

二、调速回路的原理调速回路的原理是通过控制电机的输入信号来改变电机的输出转速。

调速回路通常由以下几个部分组成：1.传感器：用来测量电机的实际转速，可以是机械传感器、光电传感器等。

2.控制器：根据输入信号和实际转速，计算出控制电机转速所需的输出信号。

3.执行机构：将控制器的输出信号转化为电机的输入信号，例如调整电机的电压、电流等。

4.反馈环路：将电机的实际转速反馈给控制器，用于调整控制器的输出信号。

三、调速回路的应用调速回路在各个领域都有广泛的应用，下面将介绍几个常见的应用场景。

1. 工业生产自动化在工业生产中，调速回路广泛用于各种设备和机械的控制，例如输送带、风机、泵等。

通过调整这些设备的转速，可以实现对生产过程的精确控制，提高生产效率和质量。

2. 交通运输调速回路在交通运输领域也有着重要的应用。

例如，在电动车、高铁等交通工具中，通过调整电机的输出转速来控制车辆的速度和行驶稳定性。

此外，调速回路还可以应用于交通信号灯的控制，实现灯光的周期性切换。

3. 风力发电风力发电是一种清洁能源，调速回路在风力发电机组中起着重要的作用。

通过调整发电机的转速，可以最大限度地提高风能的利用效率，同时保护发电机的安全和稳定运行。

4. 机器人技术机器人技术是现代工业自动化的重要组成部分，调速回路在机器人的关节控制中起着关键作用。

通过调整电机的输入信号，可以实现机器人的精确控制和灵活运动，满足不同工作任务的要求。

四、总结调速回路是控制系统中的重要组成部分，它可以实现对电机转速的精确控制。

本文介绍了调速回路的原理及其在工业控制系统中的应用，包括工业生产自动化、交通运输、风力发电和机器人技术等方面。

调速回路在各个领域的应用可以提高生产效率、节能减排，并且有助于推动技术的进步和创新。

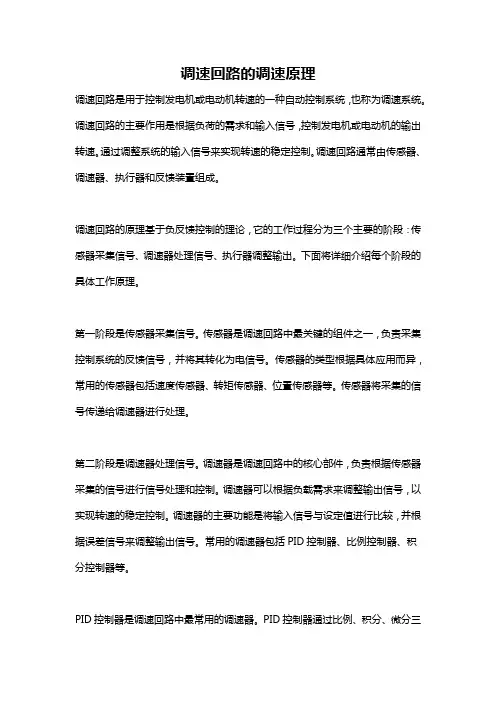

调速回路的调速原理调速回路是用于控制发电机或电动机转速的一种自动控制系统，也称为调速系统。

调速回路的主要作用是根据负荷的需求和输入信号，控制发电机或电动机的输出转速。

通过调整系统的输入信号来实现转速的稳定控制。

调速回路通常由传感器、调速器、执行器和反馈装置组成。

调速回路的原理基于负反馈控制的理论，它的工作过程分为三个主要的阶段：传感器采集信号、调速器处理信号、执行器调整输出。

下面将详细介绍每个阶段的具体工作原理。

第一阶段是传感器采集信号。

传感器是调速回路中最关键的组件之一，负责采集控制系统的反馈信号，并将其转化为电信号。

传感器的类型根据具体应用而异，常用的传感器包括速度传感器、转矩传感器、位置传感器等。

传感器将采集的信号传递给调速器进行处理。

第二阶段是调速器处理信号。

调速器是调速回路中的核心部件，负责根据传感器采集的信号进行信号处理和控制。

调速器可以根据负载需求来调整输出信号，以实现转速的稳定控制。

调速器的主要功能是将输入信号与设定值进行比较，并根据误差信号来调整输出信号。

常用的调速器包括PID控制器、比例控制器、积分控制器等。

PID控制器是调速回路中最常用的调速器。

PID控制器通过比例、积分、微分三个部分的组合来实现系统的稳定控制。

比例部分用于根据误差信号调整输出信号的大小，积分部分用于累积误差信号并进行补偿，微分部分用于预测误差信号的变化趋势。

PID控制器可以根据系统的实际情况进行参数调整，以满足转速控制的要求。

第三阶段是执行器调整输出。

执行器是调速回路中的最后一环，负责将调速器输出的信号转化为对发电机或电动机的控制操作。

执行器可以是继电器、电磁阀、变频器等，根据具体应用而定。

执行器的主要作用是调整发电机或电动机的输出功率，以实现转速的稳定控制。

除了上述三个主要阶段，调速回路中还需要有反馈装置来测量实际的转速，并将其与调速器输出的信号进行比较，以实现闭环控制。

反馈装置通常是速度计或编码器，用于测量实际转速，并将测量值送回调速器进行处理。

干这行，爱这行液压与气动技术--速度控制回路（调速）1节流调速回路目录2容积调速回路3容积节流调速回路速度控制回路：改变执行元件运动速度的回路。

分类：调速*、换速、增速回路等注意熟悉和掌握这些基本回路的组成、工作原理及应用，是分析、设计和使用液压系统的基础。

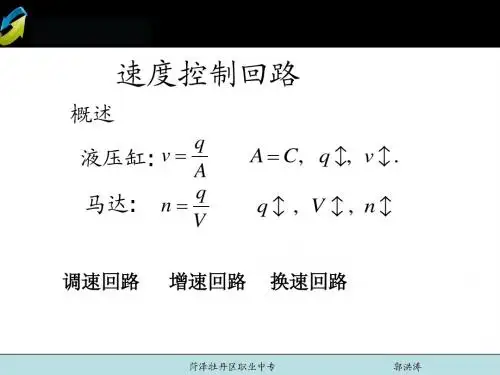

调速原理：液压缸的运动速度为v=Q/A ; 液压马达的转速为n=Q/V 。

（式中Q-输入执行元件的流量；A-液压缸的有效面积；V-液压马达的排量。

）液压缸改变Q 液压马达改变Q 或V调速回路节流调速回路容积调速回路容积节流调速回路（联合调速回路）调速要求：调速范围大、速度稳定性好、效率高1节流调速回路（一）节流调速回路通过改变节流口的通流截面积来调节流量。

节流阀节流调速按采用流量阀不同调速阀节流调速进油路节流调速按流量阀安装位置不同回油路节流调速旁油路节流调速一、进油节流调速回路如图a，b所示，节流阀同样串联在液压泵和执行元件之间，调节节流阀的通流面积，能否改变执行元件的运动速度？为什么？一、进油节流调速回路1.系统组成：定量泵、节流阀、溢流阀和执行元件。

进油路串联流量阀。

2.工作原理：定量泵供油，泵的压力由溢流阀调定，溢流阀不溢流则不能调速。

进油路节流调速回路节流阀串联在泵和缸之间3、速度-负载特性进油路节流调速回路液压缸稳定工作时的受力平衡方程p 1A = F + p 2A∵ p 2→T p p = p S = C ∴ p 2 = 0 p 1 = F/A 故节流阀两端的压力差为△p=p P -p 1=p P -F/A经节流阀进入液压缸的流量为：q v 1 =CA T △p φ=CA T （P P -F/A ）φ3、速度-负载特性v = q v 1/A = CA T (p P -F/A)φ/A结论：v∝A T 改变A T ，即可改变q 1，改变v 。

A T 调定，v 随F 变化而变化。

进油路节流调速回路液压缸的运动速度：速度-负载特性曲线速度刚度：曲线上某点斜率的倒数。

三种调速回路的工作原理

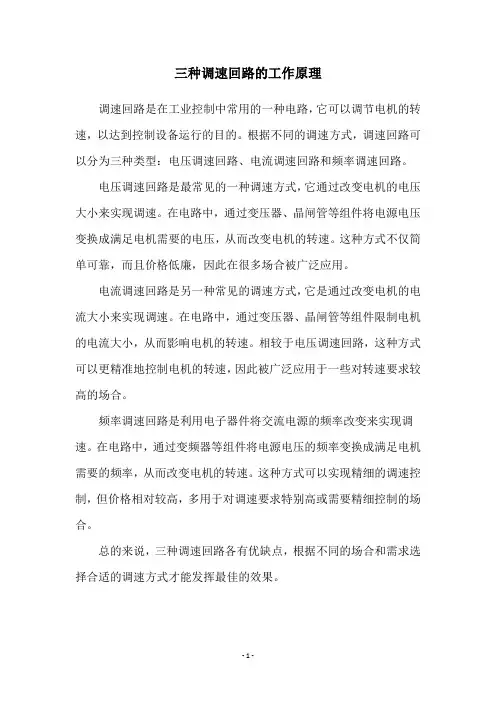

调速回路是在工业控制中常用的一种电路，它可以调节电机的转速，以达到控制设备运行的目的。

根据不同的调速方式，调速回路可以分为三种类型：电压调速回路、电流调速回路和频率调速回路。

电压调速回路是最常见的一种调速方式，它通过改变电机的电压大小来实现调速。

在电路中，通过变压器、晶闸管等组件将电源电压变换成满足电机需要的电压，从而改变电机的转速。

这种方式不仅简单可靠，而且价格低廉，因此在很多场合被广泛应用。

电流调速回路是另一种常见的调速方式，它是通过改变电机的电流大小来实现调速。

在电路中，通过变压器、晶闸管等组件限制电机的电流大小，从而影响电机的转速。

相较于电压调速回路，这种方式可以更精准地控制电机的转速，因此被广泛应用于一些对转速要求较高的场合。

频率调速回路是利用电子器件将交流电源的频率改变来实现调速。

在电路中，通过变频器等组件将电源电压的频率变换成满足电机需要的频率，从而改变电机的转速。

这种方式可以实现精细的调速控制，但价格相对较高，多用于对调速要求特别高或需要精细控制的场合。

总的来说，三种调速回路各有优缺点，根据不同的场合和需求选择合适的调速方式才能发挥最佳的效果。

- 1 -。

调速回路原理图
调速回路的基本原理可以通过下图表示：
[调速回路原理图]
说明：
1. 发电机为主动力源，通过与调速器相连的机械部件，输出带动被控对象（如电机、涡轮等）。

2. 传感器用于感知被控对象的运行状态，通常通过测量输出信号的变化来反映实际运行速度。

3. 控制器接收传感器的反馈信号，与设定值进行比较，并输出误差信号。

4. 误差信号进一步经过滤波器进行处理，以去除噪声干扰，得到平滑的控制信号。

5. 控制信号经过放大器放大后，作为输入信号传送给执行器，由执行器对被控对象进行调节控制。

6. 被控对象在接收到执行器的控制信号后，相应地调整自身的运行状态。

7. 调速器根据被控对象的反馈信号与设定值之间的差异，不断调整输出信号，使得被控对象的实际运行速度逐渐接近设定值。

8. 循环中的负反馈机制使得调速回路能够实现稳定的自动调节，确保被控对象始终保持在设定值附近。

根据以上原理图，调速回路能够实现对被控对象速度的精确控制和稳定调节。
