电缆接线工艺规程

电缆施工工艺流程全套1 .施工流程材料、机具进场一桥架、小间等场所电缆敷设条件预检-技术交底-电缆敷设-电缆中间头制作-电缆终端头制安-标识固定。

2 .电缆敷设前应了解每一条电缆的长度，根据甲方提供的各轴长度进行配盘，找出最佳组合，避免浪费并减少中间头数量。

3 .电缆敷设前对各回路敷设电缆的各项参数进行交底。

按照电缆敷设线路进行预检，检查电缆型号、电压规格等项目，必须符合设计要求。

同时应摇测电缆绝缘，高压电缆摇测绝缘用2500V摇表，低压电缆摇测绝缘用500V 摇表。

4 .电缆敷设采用人力敷设，由于电缆大部分集中在地下室，而且沿顶板敷设，所以必须加工大量施工平台，禁止施工人员站在梯子、电缆支架上敷设电缆。

电缆放线采用放线炮车和千斤顶轴杠两种形式，具体视敷设现场情况而定。

5 .不同电压等级的电缆不应敷设在同一托盘内。

6 .电缆中间头、终端头制安。

中间头、终端头，采用热缩材料，接线端子为镀锡铜端子。

电缆头制作由经过培训、熟悉工艺的人员进行，必须严格遵守制作工艺规程。

终端头处，电缆要适当留有余量，一般留两个终端头的长度，以做备用。

7 .终端头安装程序(1)剥外护套；用电缆夹将电缆垂直固定，剥去外护套。

(2)剥内垫层：在断口处保留20mm内垫层，其余剥除。

(3)分芯线：摘去填充物，分开芯线。

(4)焊接地线：打光接地线焊区，用地线连通每相铜屏蔽层，并焊牢。

(5)包绕填充胶：在三叉根部，形似橄榄状包绕，最大直径大于电缆外径约12mm。

(6)固定手套：将手套套入三叉根部，由手套根部依次向两端加热固定。

(7)剥铜屏蔽层：由手套指端量取55mm铜屏蔽层，其余剥除，保留20mm 半导电层，其余剥除，清理绝缘表面。

(8)固定应力管：套入应力管，搭接铜屏蔽层20mm,加热固定。

(9)压接端子：按端子孔深加5mm剥去线芯绝缘,端部削成〃铅笔头状〃，压接端子。

在〃铅笔头〃处包绕填充胶，并搭接端子IOmm o(10)固定绝缘管:套入绝缘管至三叉根部(管上端超出填充胶IOmm)由根部起加热固定。

电缆敷设及电缆头制作规程
1. 工艺流程
1.1 电缆敷设工艺流程
准备工作→支架制作安装→电缆敷设→绝缘摇测→挂标志牌
1.2 电缆头制作工艺流程（热缩式）
设备点件检查→绝缘检测→剥除电缆护层→包绕填充胶、固定三叉手套→剥铜屏蔽层→固定应力管→压接端子→固定相色绝缘管→送电运行验收
2. 控制要点
2.1 电缆绝缘测试合格。

2.2 电缆排列的整齐度、预留的长度。

2.3 电缆穿墙穿楼板的防火封堵。

2.4 电缆标识。

3. 质量要求
本章节适用于电缆沟内及桥架内的电缆敷设：
3.1 电缆竖井内敷设，当设计无要求时，电缆最上层至竖井顶部或楼板距离不小于120～200mm；电缆支架最下端至地面的距离不小于50～100mm。

3.2 金属电缆支架必须与保护导体可靠连接。

3.3 电缆与梯式桥架固定时使用金属电缆卡。

3.4 电缆的支架应进行防腐处理。

3.5 电缆首、末端和分支处设标志牌。

3.6 电缆头应可靠固定，不应使电气元器件或设备端子承受额外应力。

3.7 电缆头相色标志齐全，外观良好，绑扎平整。

电缆沟电缆敷设实例图竖井内电缆敷设实例图电缆头安装实例图。

电缆施工工艺概述：电缆施工工艺是指在工程现场进行电缆敷设、连接和维护的一系列操作步骤和技术要求。

电缆作为电力传输和信号传输的重要组成部分，对于各种建筑和基础设施工程来说都是必不可少的。

正确的电缆施工工艺能够确保电力系统的正常运行，提高电缆的使用寿命，同时还能提高工作效率，减少安全隐患。

一、电缆敷设：1. 环境准备：施工前应清理施工区域，保持干净整洁，清除杂物和灰尘。

确保施工现场平整，没有尖锐物体等可能损伤电缆的障碍物。

2. 电缆物料检查：在敷设电缆之前，应对电缆进行严格的物料检查，确保电缆的品质符合要求。

检查电缆的外观，包括电缆的外覆层、绝缘层和金属护套等部分是否完好，并检查电缆的电气性能是否正常。

3. 敷设方法：根据实际需要，选择合适的敷设方法，包括直埋、管道敷设、架空敷设等。

确保电缆的敷设路径合理，不与其他管线交叉，并保持适当的安全距离。

4. 保护措施：在敷设过程中，应加设保护措施，防止电缆被机械损伤或外部环境影响。

可以采用保护管、护套等方式，对电缆进行保护。

二、电缆连接：1. 连接前准备：在进行电缆连接前，应清理电缆终端，去除绝缘层外的污垢和氧化物。

确保连接端口干净整洁，无杂质。

2. 连接方法：根据电缆类型和连接要求，选择合适的连接方法。

常见的连接方法包括焊接、压接、冷缩等。

连接前应熟悉连接方法的操作步骤，并按照要求进行操作，确保连接的可靠性和稳定性。

3. 测试与调试：连接完成后，应进行电缆的测试与调试，确保连接正常。

测试包括电阻测试、绝缘测试等，检验连接的质量和电缆的电气性能是否符合要求。

三、电缆维护：1. 定期巡检：对电缆进行定期巡检，检查电缆的外观是否完好，是否有受损和老化的部分。

特别要对电缆终端进行检查，确保连接的可靠性。

2. 清洁保养：定期清洁电缆的外覆层和护套，防止污垢积聚和氧化。

可以使用温和的清洁剂和软布进行清洁，不要使用酸碱性强的物质。

3. 预防措施：在电缆周围设置警示标志，防止人为损伤。

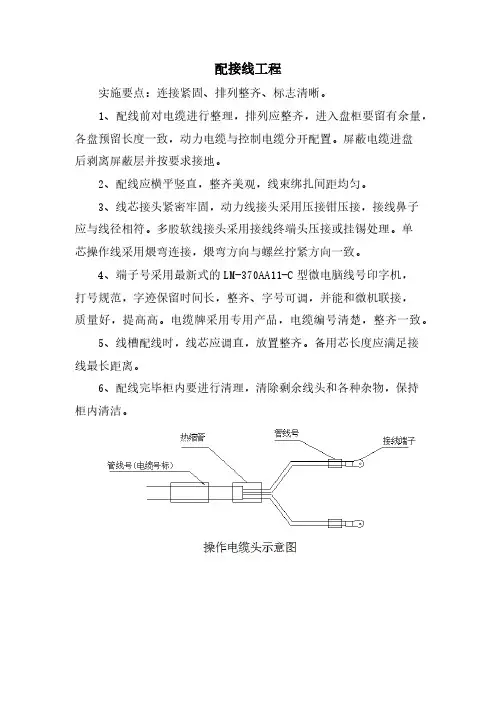

配接线工程
实施要点：连接紧固、排列整齐、标志清晰。

1、配线前对电缆进行整理，排列应整齐，进入盘柜要留有余量，各盘预留长度一致，动力电缆与控制电缆分开配置。

屏蔽电缆进盘
后剥离屏蔽层并按要求接地。

2、配线应横平竖直，整齐美观，线束绑扎间距均匀。

3、线芯接头紧密牢固，动力线接头采用压接钳压接，接线鼻子
应与线径相符。

多股软线接头采用接线终端头压接或挂锡处理。

单
芯操作线采用煨弯连接，煨弯方向与螺丝拧紧方向一致。

4、端子号采用最新式的LM-370AA11-C型微电脑线号印字机，
打号规范，字迹保留时间长，整齐、字号可调，并能和微机联接，
质量好，提高高。

电缆牌采用专用产品，电缆编号清楚，整齐一致。

5、线槽配线时，线芯应调直，放置整齐。

备用芯长度应满足接
线最长距离。

6、配线完毕柜内要进行清理，清除剩余线头和各种杂物，保持
柜内清洁。

电缆安装安全技术操作规程范文一、引言电缆是供电、通信和控制系统中的重要组成部分，它们的安装质量和安全性直接关系到整个系统的正常运行和使用寿命。

为了确保电缆的安全安装和使用，本规程制定了电缆安装的技术操作规程，以指导操作人员安全、高效地进行电缆安装工作。

二、前期准备1. 目标和任务在电缆安装之前，要明确待安装电缆的类型、规格、用途和安装位置，确保与设计要求一致。

明确安装任务目标，做好工作计划和安排。

2. 工具和设备准备根据安装任务的要求，选择适当的工具和设备。

工具应符合国家标准或行业标准，检查工具的完好程度和安全性能。

设备包括起重设备、运输车辆等，必须符合相关安全标准及操作规程要求。

3. 防护措施在安装电缆前，要对安装现场进行评估，并作出相应的防护措施。

包括但不限于：严格执行安全操作规程，设置警示标志，划定安全区域，并保持室内通风良好。

对有限空间、高处作业等特殊情况，要采取专门的安全防护措施。

三、施工操作1. 材料验收电缆及相关的附件材料要进行验收，按照技术规范和设计要求进行检查。

检查项目包括电缆规格、长度、外观质量、绝缘电阻等。

验收合格的材料方可投入使用。

2. 布线方案根据设计要求和技术规范，制定电缆布线方案。

包括各个电缆线路的走向、敷设位置、支架间距等。

合理的布线方案能够保证电缆安装的质量，避免电缆之间相互干扰。

3. 排除隐患在进行电缆安装前，要排除施工区域内的安全隐患。

例如，检查是否有可燃物品、易燃气体等，若存在要及时处理。

对有机械设备、管线等设施要进行合理和安全的隔离。

4. 线路敷设在进行电缆线路敷设时，要按照布线方案进行。

保持线路的合理弯曲半径，不得过小。

同时，要避免电缆遭受外力撞击或挤压。

电缆直埋敷设时，必须符合规范要求的埋深，以免受到外界破坏。

5. 接地装置电缆安装中的接地装置是非常重要的一环。

接地要符合国家电气安装标准及相关技术规范，接地电阻要符合设计要求。

接地电极应符合规定长度和材质，并能够确保接地电阻稳定可靠。

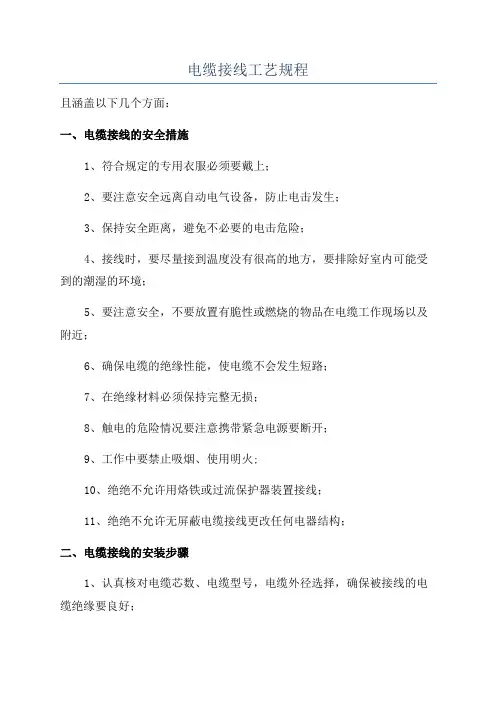

电缆接线工艺规程
且涵盖以下几个方面：
一、电缆接线的安全措施
1、符合规定的专用衣服必须要戴上；
2、要注意安全远离自动电气设备，防止电击发生；
3、保持安全距离，避免不必要的电击危险；
4、接线时，要尽量接到温度没有很高的地方，要排除好室内可能受到的潮湿的环境；
5、要注意安全，不要放置有脆性或燃烧的物品在电缆工作现场以及附近；
6、确保电缆的绝缘性能，使电缆不会发生短路；
7、在绝缘材料必须保持完整无损；
8、触电的危险情况要注意携带紧急电源要断开；
9、工作中要禁止吸烟、使用明火;
10、绝绝不允许用烙铁或过流保护器装置接线；
11、绝绝不允许无屏蔽电缆接线更改任何电器结构；
二、电缆接线的安装步骤
1、认真核对电缆芯数、电缆型号，电缆外径选择，确保被接线的电缆绝缘要良好；
2、检查电缆质量，确保电缆外皮完整，内部绝缘层要完好；
3、检查电缆接头，放置便于操作、表面平整、无尘埃，接线端子要牢固；
4、确保各接线的温度不要过高，要排除好室内可能受到的潮湿的环境；
5、尽量使用专用线缆；
6、仔细检查接线槽内的的粘合剂，铅芯和绝缘层是否完好正常；。

35KV单芯电缆头安装工艺规范及试验规范一、电缆头的处理注意事项：1、电缆的剥切要小心，严禁伤害主绝缘层。

2、缠绕填充胶、密封胶时要防止局部过粗，防止冷缩管套不下去或不到位。

3、抽拉支撑条时用力要均匀，防止拉脱或错位。

4、半导体层要剥离干净，无残留，半导层末端应平整，并削成锥形。

5、主绝缘层应打磨光滑，无坑洼现象，套装冷缩管前清洁干净，均匀涂抹一层硅脂膏，但不能涂到半导层上，否则无法泄露电荷。

硅脂膏必须要涂抹，用来填补绝缘层微小挖坑等以补偿主绝缘。

6、套装终端体套管式必须按照说明书定好位套装，使半导层部分与应力锥可靠搭接。

7、主绝缘长度尺寸应不小说明书的尺寸，否则可能造成泄漏量增大等引发电缆故障。

8、单芯电缆要检测一下恒力弹簧是否有磁性，应该是无磁性的。

钢凯与铜屏蔽分别引出接地线，保证在引出位置不能短接。

9、绝缘层端部与接线端子间的绝缘层要削坡角，应平整光滑。

二、21/35-26/35KV电缆头的安装步骤及规范：1、准备准备：检查电缆绝缘，详细阅读说明书，准备必须工具。

2、电缆处理及准备：核对电缆相序，校直电缆并固定剥离电缆外护套、钢凯和内护套层。

钢凯用恒力弹簧临时固定，用钢锯顺钢凯方相锯一环形深痕，不能锯断第二层钢凯，用一字螺丝刀撬起一个缺口，然后用钳子把钢凯撕开，脱出钢凯带，处理好锯断处的毛刺。

外护套与钢凯端部尺寸为30mm。

剥内护套层，用壁纸刀慢慢剥开内护套，保证铜屏蔽与钢凯之间的绝缘。

钢凯带端部距内护套端部20mm。

用PVC带绕包铜屏蔽端口，防止散开。

3、接地处理：打磨钢凯表面，用恒力弹簧固定接地线，地线在恒力弹簧固定时至少反折一次。

在铜屏蔽根部用恒力弹簧固定另一组接地线，地线在恒力弹簧固定时至少反折一次。

4、密封处理用J-35或J-20的自粘胶带绕包外护套端部、钢凯端部，内护套，反折铜屏蔽接地线绕包。

保证屏蔽层与钢凯之间接地线的绝缘。

用红色的密封胶继续绕包处理，外面再包一层PVC胶带。

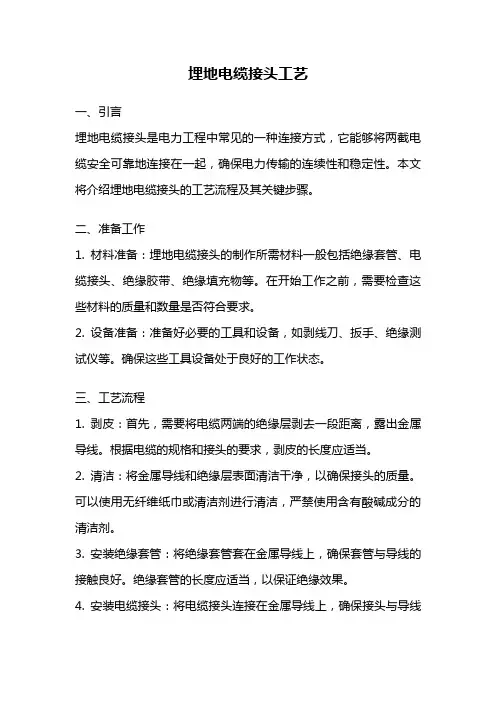

埋地电缆接头工艺一、引言埋地电缆接头是电力工程中常见的一种连接方式，它能够将两截电缆安全可靠地连接在一起，确保电力传输的连续性和稳定性。

本文将介绍埋地电缆接头的工艺流程及其关键步骤。

二、准备工作1. 材料准备：埋地电缆接头的制作所需材料一般包括绝缘套管、电缆接头、绝缘胶带、绝缘填充物等。

在开始工作之前，需要检查这些材料的质量和数量是否符合要求。

2. 设备准备：准备好必要的工具和设备，如剥线刀、扳手、绝缘测试仪等。

确保这些工具设备处于良好的工作状态。

三、工艺流程1. 剥皮：首先，需要将电缆两端的绝缘层剥去一段距离，露出金属导线。

根据电缆的规格和接头的要求，剥皮的长度应适当。

2. 清洁：将金属导线和绝缘层表面清洁干净，以确保接头的质量。

可以使用无纤维纸巾或清洁剂进行清洁，严禁使用含有酸碱成分的清洁剂。

3. 安装绝缘套管：将绝缘套管套在金属导线上，确保套管与导线的接触良好。

绝缘套管的长度应适当，以保证绝缘效果。

4. 安装电缆接头：将电缆接头连接在金属导线上，确保接头与导线的连接牢固可靠。

使用扳手等工具适当调整接头的位置和角度。

5. 绝缘处理：使用绝缘胶带将接头部分进行绝缘处理，确保接头的绝缘性能达到要求。

注意绝缘胶带的覆盖面积和层数应足够，以防止漏电和绝缘失效。

6. 填充绝缘材料：在接头的周围和内部填充绝缘材料，以提高接头的绝缘能力和耐压能力。

填充时应注意材料的均匀性和充实度，避免产生气泡和空隙。

7. 封装保护：使用绝缘胶带、绝缘封套等材料对接头进行保护封装，以防止接头受到外界环境的侵蚀和损坏。

封装时要注意封套或胶带的紧密性和完整性。

8. 绝缘测试：完成接头的制作后，需要使用绝缘测试仪对接头进行绝缘测试，以确保接头的绝缘性能符合要求。

测试时要选择适当的测试电压和时间，以保证测试的准确性和可靠性。

四、注意事项1. 安全第一：在进行埋地电缆接头制作工作时，要严格遵守安全操作规程，佩戴好个人防护装备，确保工作环境的安全。

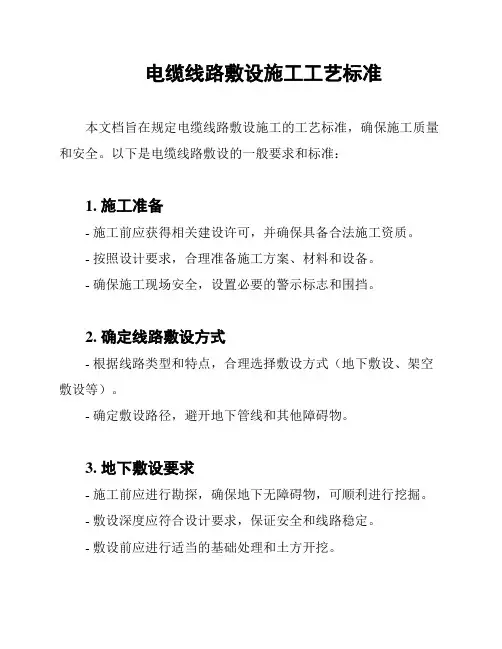

电缆线路敷设施工工艺标准
本文档旨在规定电缆线路敷设施工的工艺标准，确保施工质量和安全。

以下是电缆线路敷设的一般要求和标准：
1. 施工准备
- 施工前应获得相关建设许可，并确保具备合法施工资质。

- 按照设计要求，合理准备施工方案、材料和设备。

- 确保施工现场安全，设置必要的警示标志和围挡。

2. 确定线路敷设方式
- 根据线路类型和特点，合理选择敷设方式（地下敷设、架空敷设等）。

- 确定敷设路径，避开地下管线和其他障碍物。

3. 地下敷设要求
- 施工前应进行勘探，确保地下无障碍物，可顺利进行挖掘。

- 敷设深度应符合设计要求，保证安全和线路稳定。

- 敷设前应进行适当的基础处理和土方开挖。

4. 架空敷设要求
- 施工前需评估风荷载和地震要求，确保架空线路的稳定性。

- 确保支架的合理布置和固定，确保线路的平直和安全。

5. 敷设保护
- 在敷设过程中，应使用适当的保护措施，防止线缆被损坏。

- 线路敷设完成后，应进行保护封装，防止外部因素的侵害。

6. 施工质量控制
- 按照设计要求，进行线路敷设过程的质量控制和验收。

- 实施必要的测试和检查，确保线路电气特性符合标准。

7. 安全措施
- 施工过程中应遵循安全操作规程，确保施工人员的人身安全。

- 对施工现场应设置必要的安全警示标志，确保周边人员的安全。

以上为电缆线路敷设施工的工艺标准，通过遵循这些标准，可
以保证施工的质量和安全。

请在实际操作中严格执行，并根据具体
情况进行合理调整和补充。

电线电缆使用安装知识及验收规范第一章总则第1.0.1条为保证电缆线路安装工作的施工质量，促进电缆线路施工技术水平的提高，确保电缆线路安全运行，制订本规范。

矿山、船舶、冶金、化工等有特殊要求的电缆线路的安装工程尚应符合专业规程的有关规定。

1.2.3.4.5.三、电缆附件的绝缘材料的防潮包装应密封良好，并应根据材料性能和保管要求贮存和保管。

四、防火涂料、包带、堵料等防火材料，应根据材料性能和保管要求贮存和保管。

五、电缆桥架应分类保管，不得因受力变形。

充油电缆应经常检查油压，并作记录，油压不得降至最低值。

当油压降至零或出现真空时，应及时处理。

第三章电缆管的加工及敷设在易受机械损伤的地方和在受力较大处直埋时，应采用足够强度的管材。

一、管口应无毛刺和尖锐棱角，管口宜做成喇叭形。

二、电缆管在弯制后，不应有裂缝和显着的凹瘪现象，其弯扁程度不宜大于管子外径的10%；电缆管的弯曲半径不应小于所穿入电缆的最小允许弯曲半径。

三、金属电缆管应在外表涂防腐漆或涂沥青，镀锌管锌层剥落处也应涂以防腐漆。

一、电缆管应安装牢固；电缆管支持点间的距离，当设计无规定时，不宜超过3m。

二、当塑料管的直线长度超过30m时，宜加装伸缩节。

一、金属电缆管连接应牢固，密封应良好，两管口应对准。

套接的短套管或带螺纹的管接头的长度，不应小于电缆管外径的2.2倍。

金属电缆管不宜直接对焊。

控制电缆电力电缆6～10kV35kV单芯?35kV三芯?110kV110kV注：h表示槽盒外壳高度。

在有坡度的电缆沟内或建筑物上安装的电缆支架，应有与电缆沟或建筑物相同的坡度。

敷设方式?电缆隧道及夹层?电缆沟?吊架?桥架?最上层至沟顶或楼板?300～350?150～200?150～200?350～450?最下层至沟底或地面?100～150?50～100?—?100～150?一、电缆梯架(托盘)、电缆梯架(托盘)的支(吊)架、连接件和附件的质量应符合现行的有关技术标准。

电缆接线工艺规程1.引言电缆接线是电力工程和通信工程中非常重要的环节，它涉及到电缆的连接和绝缘，直接关系到电力传输和通信的稳定性和可靠性。

为了确保电缆接线的质量和安全性，特制定本规程，对电缆接线进行详细规范和要求。

2.适用范围本规程适用于电力工程和通信工程中的低压电缆、中压电缆和高压电缆的接线工艺。

3.材料准备3.1电缆选择符合工程要求的电缆，应检查电缆是否有外观损伤和划痕。

同时，也要检查电缆的导体绝缘是否完好，是否存在外露。

3.2线夹和接头选择符合要求的线夹和接头，应检查线夹和接头的型号规格是否与电缆匹配，同时也要检查是否有损伤。

在接线前，检查和清理线夹和接头。

4.工具准备4.1电线剪、剥线钳和穿线针等剪切工具。

4.2扳手和扎线工具。

4.3电缆接地铜褶、压接机和液压泵等。

5.接头制作5.1准备工作将电缆放置于整洁、开敞的地方，使其保持平整且不被损坏。

根据工程要求，剥去电缆外皮，露出所需长度的导体。

使用电线剪剪断不完整的导体。

5.2导体的清理和处理使用剥线钳将导体的绝缘层剥开，露出足够长度的裸露导体。

对于多芯电缆，要小心区分各个导体，以免混淆。

5.3接头的安装根据接头的型号和规格，选择对应的接头。

将接头插入导体中的相应位置，确保接头与导体紧密结合。

使用扳手和扎线工具将接头扎紧。

5.4导体的绝缘根据工程要求，使用绝缘胶布或绝缘管对导体进行绝缘。

确保绝缘胶布或绝缘管的质量和厚度符合工程要求。

5.5接头的固定使用束线带将接头固定在电缆上，确保接头的稳定性和牢固性。

束线带要由耐候、耐酸碱和耐高温的材料制成。

6.接地处理根据工程要求，将电缆接地。

将接地铜褶与电缆接地线连接，并使用扎线工具将其牢固地固定到电缆上。

使用压接机或液压泵对接地铜褶进行压接，确保其电气连接牢固可靠。

7.测试和验收接线完毕后，应进行必要的测试和验收工作。

通过测试仪器检测电缆的绝缘电阻和接地电阻，确保其符合国家标准和工程要求。

8.安全措施在进行接线工作时，要严格遵守相关的安全操作规程，佩戴好防护用品，确保自己和他人的安全。

接线工艺标准１．紧固件１．１紧固用的螺栓、螺母、垫圈等齐全、紧固、无锈蚀。

１．２同一部位的螺母、•螺栓规格一致。

平垫、弹簧垫圈的规格应与螺栓直径相符合。

紧固用的螺栓、螺母应有防松装置。

１．３用螺栓紧固不透眼螺孔的部件，•紧固后螺孔须留有大于２倍防松垫圈的厚度的螺纹余量。

•螺栓拧入螺孔长度应不小于螺栓直径，但铸铁、铜、铝件不应小于螺栓直径，但铸铁、铜、铝件不应小于螺栓直径的１．５倍。

１．４螺母紧固后，•螺栓螺纹应露出螺母１￣３个螺距，不得在螺母下面加多余垫圈减少螺栓的伸出长度。

１．５紧固在护圈内的螺栓或螺母，•其上端平面不得超出护圈高度，并需用专用工具才能松、•紧。

２隔爆性能２．１隔爆结合面（Ⅰ类）•的间隙、直径差或最小有效长度（宽度）•必须符合表４－１的规定。

表中Ｌ－静止隔爆结合面的最小有效长度；Ｌ１－螺栓通孔边缘至隔爆结合面边缘的最小有效长度；Ｗ－静止隔爆结合面及操纵杆与杆孔隔爆结合面最大间隙或直径差；•转轴与轴孔隔爆结合面最大直径差。

•但快动式门或盖的隔爆结合面的最小有效长度须不小于25mm。

表４－１Ⅰ类隔爆结合面结构参数ｍｍ━━━━━━┯━━━━┯━━━━┯━━━━━━━━━━━━━结合面│││Ｗ││├─────────────│Ｌ│Ｌ１│外壳容积Ｖ（ｌ）型式││├─────┬───────│││Ｖ≤０．１│Ｖ〉０．１──────┼────┼────┼─────┼───────平面、止口│６．０│６．０│０．３０│－或圆筒结构│１２．５│８．０│０．４０│０．４０│２５．０│９．０│０．５０│０．５０│４０．０│１５．０│－│０．６０──────┼────┼────┼─────┼───────带有滚动轴│６．０│－│０．４０│０．４０│１２．５│－│０．５０│０．５０│２５．０│－│０．６０│０．６０│４０．０│－│－│０．８０━━━━━━┷━━━━┷━━━━┷━━━━━┷━━━━━━━２．２操纵杆直径（ｄ）•与隔爆结合面长度（Ｌ）应符合表４－２的规定。

高压电缆接头工艺
1. 准备工作：确保施工现场清洁，准备所需的工具和材料，并检查电缆的绝缘状况。

2. 电缆剥皮：使用专业工具剥去电缆的外护套，露出导体。

3. 导体处理：对导体进行清洁和打磨，以确保良好的接触。

4. 绝缘处理：根据接头类型，对电缆的绝缘层进行处理，如去除绝缘层、打磨或切割等。

5. 导体连接：使用压接、焊接或螺栓连接等方法将导体连接在一起，确保连接牢固。

6. 绝缘恢复：根据接头类型，使用绝缘带、绝缘套管或环氧树脂等材料恢复绝缘。

7. 防水处理：对接头进行防水处理，以确保在潮湿环境下的可靠性。

8. 铠装恢复：如果电缆有铠装层，需要对铠装层进行恢复，以保护电缆。

9. 测试：进行绝缘测试和耐压测试，确保接头的绝缘性能和电气性能符合要求。

10. 包装：对接头进行保护和包装，以防止在安装和使用过程中受到损坏。

需要注意的是，高压电缆接头的制作需要专业的技术和经验，操作人员应具备相关的资质和培训。

此外，不同类型和规格的高压电缆可能需要特定的接头工艺和材料，因此在进行接头制作之前，应仔细阅读电缆和接头的制造商提供的规格和安装说明。

安徽电力建设第二工程公司作业指导书版本号：2.0 状态：执行编号：XMF001-AZD2-DY012山鹰纸业造纸污泥及浆渣焚烧发电项目(1×65MW)机组工程控制电缆接线作业指导书编制：日期审核：日期工程：日期质保：日期安环：日期批准：日期生效日期：安徽电力建设第二工程公司作业指导书编号：XMF001-AZD2-DY012版本号：2.0状态：执行目录1.编制目的2.适用范围3.编制依据4.作业项目概述5.作业准备6.作业条件7.作业顺序8.作业方法9.本作业涉及的强制性条文标准号10.工艺质量及计量要求11.安全管理、文明施工及环境保护12.附录文件修改记录：版本号修改说明修改人审核人批准人1编制目的：规范山鹰纸业造纸污泥及浆渣焚烧发电项目(1×65MW)机组电仪专业的控制电缆接线施工，提高作业人员的电缆接线工艺质量。

保障施工人员的安全与健康，保护环境。

2适用范围：本作业指导书适用于山鹰纸业造纸污泥及浆渣焚烧发电项目(1×65MW)机组中电仪专业所有单位工程中控制电缆接线。

3编制依据：3.1《电气装置安装工程电缆线路施工及验收规范》（GB50186-2006）3.2《电气装置安装工程质量检验及评定标准》（DL/T5161.1～17-2002版）3.3《电力建设施工质量验收及评价规程》（热工仪表及控制装置篇）（DL/T5210.4-2009）3.4《电力建设施工及验收技术规范》（热工自动化）（DL/T5190.5-2004）（第1部分：火力发电厂）（电力行业标准DL5009.1-2002）3.5《电力建设安全工作规程》3.6《电力建设安全健康与环境管理工作规定》(国电公司2002-01-21)3.7山鹰纸业造纸污泥及浆渣焚烧发电项目电仪专业施工组织设计3.8安徽电力设计院的施工图纸4作业项目概述：本作业主要包括集控室、电子间的盘柜接线，电气二次接线，#6锅炉、#7锅炉、#5机以及外围系统的就地电缆接线。
