袋式除尘器讲义培训资料

布袋、静电、电袋除尘器培训资料第一部分电除尘器介绍第一节电除尘器的工作原理和基本概念一、电除尘器的工作原理电除尘器是利用强电场使气体电离，即产生电晕放电，进而使粉尘荷电，并在电场力的作用下，将粉尘从气体中分离出来的除尘装置。

用电除尘的方法分离气体中的悬浮尘粒主要包括以下几个复杂而又相互有关的物理过程：施加高电压，产生强场强，使气体电离，及产生电晕放电；悬浮尘粒的荷电；荷电尘粒在电场力作用下向电极运动；荷电尘粒在电场中被捕集；振打清灰。

二、有关物理概念1．电晕的机理由于自然界的放射性、宇宙线、紫外线等作用，气体中常会含有一些被电离的分子和自由电子，这些带电粒子在极不均匀电场的作用下，自由电子获得了足够的能量，它和气体分子碰撞产生正离子和新的电子，新的电子立刻又参与到碰撞电离中去，加剧电离过程，生成更多的正离子和新的电子，结果气体中的电子像雪崩似的增长，形成电子崩，在靠近电极的强电场区域内(电晕区)产生电晕放电。

2．起始电晕电压起始电晕电压是指开始发生电晕放电的电压。

3．荷电尘粒的运动和捕集粉尘荷电后，在电场的作用下，带着不同极性电荷的尘粒分别向极性相反的电极运动，沉积并被捕集。

4．电晕封闭电除尘器中电晕外区不仅有气体负离子形成的空间电荷，还有许多荷电的粉尘粒子，当电除尘器处理含尘浓度高、粉尘粒度细的烟气时，电晕外区的空间电荷主要是负粒子，它的迁移速度比离子小的多，使得电晕极附近的场强削弱的厉害，当烟气中的含尘浓度高到一定程度时，能使电晕电流大大降低，甚至会趋于零。

此种现象称为“电晕封闭”。

5．反电晕高比电阻粉尘到达阳极形成粉尘层时，所带电荷不易释放，于是在阳极粉尘层面上形成一个残余的负离子层，随着阳极表面积灰厚度增加，因残余电荷分布的不均匀性，就会使阳极局部的粉尘层电流密度与电阻的乘积超过粉尘层的绝缘强度而局部击穿，发生局部电离，此种局部电离称为“反电晕”。

三、除尘器的常用术语(1)台：具有一个完整的独立外壳的电除尘器称为一台。

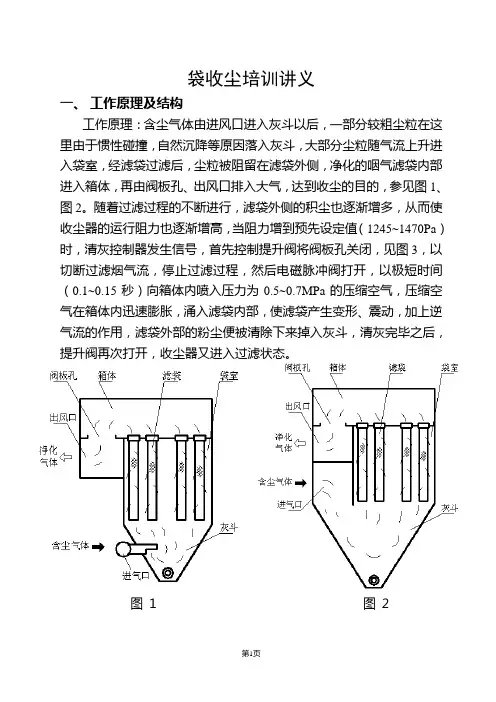

袋收尘培训讲义一、工作原理及结构工作原理：含尘气体由进风口进入灰斗以后，一部分较粗尘粒在这里由于惯性碰撞，自然沉降等原因落入灰斗，大部分尘粒随气流上升进入袋室，经滤袋过滤后，尘粒被阻留在滤袋外侧，净化的咽气滤袋内部进入箱体，再由阀板孔、出风口排入大气，达到收尘的目的，参见图1、图2。

随着过滤过程的不断进行，滤袋外侧的积尘也逐渐增多，从而使收尘器的运行阻力也逐渐增高，当阻力增到预先设定值（1245~1470Pa）时，清灰控制器发生信号，首先控制提升阀将阀板孔关闭，见图3，以切断过滤烟气流，停止过滤过程，然后电磁脉冲阀打开，以极短时间（0.1~0.15秒）向箱体内喷入压力为0.5~0.7MPa的压缩空气，压缩空气在箱体内迅速膨胀，涌入滤袋内部，使滤袋产生变形、震动，加上逆气流的作用，滤袋外部的粉尘便被清除下来掉入灰斗，清灰完毕之后，提升阀再次打开，收尘器又进入过滤状态。

图 1 图 2图3基本结构：气箱脉冲袋袋收尘器的主要结构见图4，主体有箱体、袋室、灰斗、进出风口四大部分组成。

风机故障及排除图4二、常见故障及处理方法1、运行阻力大故障原因：①烟气结露粉尘糊袋子；②脉冲阀不工作；③脉冲阀工作时提升阀未关闭；④压缩气源压力太低；⑤一个或多个提升阀处关闭状态。

处理方法：①堵塞漏风，提高烟气温度；②清理或更换；③检查提升阀或清灰控制；④检查气路系统及空气压缩机；⑤检查提升阀或清灰控制器。

2、运行阻力小故障原因：①工艺系统不工作；②滤袋破损；③测压装置失灵。

处理方法：①恢复工作；②此时可见排放浓度增加，应及时更换滤袋；③更换修理测压装置。

3、脉冲阀不工作故障原因：①电源断电或清灰控制失灵；②脉冲阀内有杂物；③电磁阀线圈烧坏；④压缩空气压力太低。

处理方法：①恢复供电、修理清灰控制器；②仔细清理脉冲阀；③更换；④检查气路系统及压缩机。

4、提升阀不工作（同脉冲阀不工作相同）5、滤袋的修理及更换一般情况下，滤袋是逐渐磨损的，引进磨损的主要原因是粉尘的磨削力，高温引起的滤料变质如化学物质的腐蚀，当粉尘的磨削力很强时，滤袋底部磨损最严重，系统容量的增加引起过虑速度增高也能加速磨损。

袋式除尘器培训资料1.袋式除尘器概述随着现代社会经济的高度发展，环境问题越来越成为大家关注的问题，环境污染不仅影响人类的生活同时也影响整个地球的生态发展和平衡，所以烟气粉尘排放污染问题日益受到重视，排放控制要求越来越高。

近年来，袋式除尘器技术发展迅速，滤料及配件性能不断地提高，滤袋的使用寿命得到延长，袋式除尘器适用性越来越广，在电力、水泥、钢铁、冶金和化工等行业得到普遍应用。

在工业烟尘治理过程，与静电除尘相比，在一些比电阻高、颗粒微细、成分特殊的粉尘场合，选用袋式除尘器可以保证烟气高效、稳定、微量排放。

所以袋式除尘器是一种较理想的高效除尘设备，其排放浓度可以实现≤5-50mg/Nm3。

2.袋式除尘器的工作原理粉尘烟气经过袋式除尘器滤袋时，滤料纤维对粉尘的筛分、截留、惯性、扩散、粘附、静电和重力作用，将粉尘阻留在滤袋表面达到粉尘与气体分离，达到净化烟气的目的。

当粉尘粒径大于滤料中纤维间孔隙或滤料上沉积的粉尘间的孔隙时，粉尘即被筛滤下来。

通常的织物滤布，由于纤维间的孔隙远大于粉尘粒径，所以刚开始过滤时，筛分作用很小，主要是纤维滤尘机制——惯性碰撞、拦截、扩散和静电作用。

但是当滤布上逐渐形成了一层粉尘粘附层后，则碰撞、扩散等作用变得很小，而是主要靠筛分作用。

一般粉尘或滤料可能带有电荷，当两者带有异性电荷时，则静电吸引作用显现出来，使滤尘效率提高，但却使清灰变得困难。

近年来不断有人试验使滤布或粉尘带电的方法，强化静电作用，以便提高对微粒的滤尘效率。

重力作用只是对相当大的粒子才起作用。

惯性碰撞、拦截及扩散作用，应随纤维直径和滤料的孔隙减小而增大，所以滤料的纤维愈细、愈密实，滤尘效果愈好。

3.袋式除尘器的工作过程烟尘进入袋式除尘器后，滤袋表面拦截、沉积粉尘，当粉层达到一定厚度后，滤袋的阻力会上升、透气性下降，此时通过清灰装置使粉层剥落沉降，恢复滤袋的阻力，所以袋式除尘器是一种周期性收集粉尘和清灰的工作过程，不同类型的袋式除尘器清灰结构和方式不同，各类除尘器工作可见图1、2、3、4示意图。

二、滤袋除尘器1.除尘器的种类根据除尘器的发展历史和运行现况，除尘器大体可分为两大类，第一类是湿式除尘器，通过水等液体的吸附作用，将粉尘吸附在液体中；第二类是干式除尘器，通过离心力、静电、过滤等手段将粉尘与气体分离。

（1）湿式除尘器：主要有水浴除尘器、水膜除尘器、麻石除尘器、旋流板除尘器等，其工作原理主要为：通过动力（气流或重力）形成水膜，让含尘气体穿过液体层，使粉尘粘附在液体中，从而达到除尘的目的。

（2）干式除尘器：主要有旋风除尘器、多管除尘器、静电除尘器、袋式除尘器等，旋风除尘器是利用气流的运动与粉尘微粒的离心运动，使气体与粉尘分离；静电除尘器是通过高压电极，使粉尘电离，形成带电粒子，吸附于极板上，通过振打使粉尘进入灰斗；袋式除尘器是通过滤料的阻隔，拦截固体颗粒，使气体与固体分离。

2.各种除尘器的应用情况由于我国水资源的缺乏，特别是华北、西北、华中等地，水资源严重缺乏，在某些地区，国家已经明令禁止使用湿式除尘器减少水资源的流失，而且湿式除尘器的除尘效率也不是很高，且湿的烟气对风机、烟道的腐蚀也比较严重，并且用湿法除尘需要考虑除下来的湿灰的处理，需要有专门用于排灰的场地，增加了土地资源的浪费。

所以，目前国内的湿式除尘器已经基本淘汰，主要采用的是干法除尘器。

旋风除尘器和多管除尘器由于其除尘效率比较低，除尘后的含尘浓度大，一般都是作为一级除尘来使用。

目前国内在电力、钢铁、冶金、化工、水泥等行业普遍使用的是静电除尘器和袋式除尘器，且干式除尘器可以对粉煤灰、水泥粉尘等分离后的粉尘进行再利用，提高了废物的二次利用价值，增加了企业的经济效益。

众所周知，袋式除尘器是除尘效率最高的一种除尘设备，实际应用中除尘效率达99.99%，经过袋式除尘器过滤后的烟气含尘浓度一般都低于30mg/Nm3，甚至在10mg/Nm3以下，并且还能有效捕集对人体危害最大的5um以下的超细微小颗粒。

由于它具有除尘效率高、运行稳定、不受粉尘和烟气特性的影响，维护简单等优点，被广泛应用于钢铁、有色冶金、水泥、天然气化工、烟草及垃圾焚烧等行业。
