第十一章抽芯机构当制品具有与开模方向不同的内侧孔、外侧孔或侧凹时，除极少数情况可以强制脱模外，一般都必须将成型侧孔或侧凹的零件做成可移动的结构。
在制品脱模前，先将其抽出，然后再从型腔中和型芯上脱出制品。
完成侧向活动型芯抽出和复位的机构就叫侧向抽芯机构。
从广义上讲，它也是实现制品脱模的装置。
这类模具脱出制品的运动有两种情况：一是开模时优先完成侧向抽芯，然后推出制品；二是侧向抽芯分型与制品的推出同时进行。
11.1 抽芯机构的组成和分类1、抽芯机构的组成抽芯机构按功能划分，一般由成型组件、运动组件、传动组件、锁紧组件和限位组件五部分组成，见表11-1 抽芯机构的组成2、侧向抽芯机构的分类及特点侧向分型和抽芯机构按其动力源可分为手动、机动、气动或液压三类。
（1）手动侧向分型抽芯模具结构比较简单，且生产效率低，劳动强度大，抽拔力有限。
故在特殊场合才适用，如试制新制品、生产小批量制品等。
（2）机动侧向分型抽芯开模时，依靠注塑机的开模动力，通过侧向抽芯机构改变运动方向，将活动零件抽出。
机动抽芯具有操作方便、生产效率高、便于实现自动化生产等优点，虽然模具结构复杂，但仍在生产中广为采用。

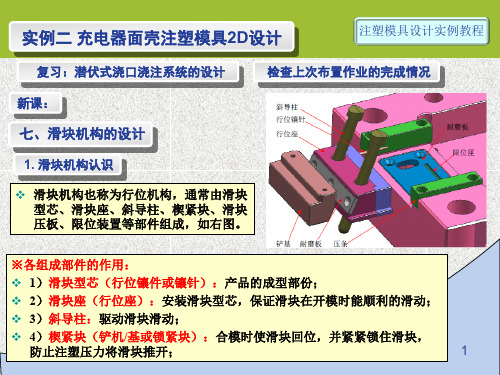

机动抽芯按结构形式主要有：斜导柱分型抽芯、弯销分型抽芯、斜滑块分型抽芯、齿轮齿条分型抽芯、弹簧分型抽芯等不同形式。
其特点见表11-2所示。
（3）液压或气压侧向分型抽芯系统以压力油或压缩空气作为抽芯动力，在模具上配置专门的油缸或气缸，通过活塞的往复运动来进行侧向分型、抽芯及复位的机构。
这类机构的主要特点是抽拔距长，抽拔力大，动作灵活，不受开模过程11.2 抽芯机构的设计要点1、模具抽芯自锁自锁：自由度F≥1，由于摩擦力的存在以及驱动力方向问题，有时无论驱动力如何增大也无法使滑块运动的现象称为抽芯的自锁。
在注塑成型中，对于机动抽芯机构，当抽芯角度处于自锁的摩擦角之内，即使增大驱动力，都不能使之运动,因此，模具设计时必须考虑避免在抽芯方向上发生自锁。
模具抽芯机构的设计一、模具抽芯机构的作用模具抽芯机构的作用是用来实现产品在模具成型过程中的顺利取出。
在一些特殊的产品造型中，需要在成型时将内部的一些零件抽出，这样才能使产品完整且正常工作。
模具抽芯机构通过结构设计和动力传递，实现了在模具成型过程中需要抽出的部分能够按要求顺利完成抽出动作。
二、模具抽芯机构的设计原则1.设计合理性：模具抽芯机构的设计必须根据模具的具体情况进行合理设计，避免出现设计不合理导致抽芯机构不能正常工作的情况。
2.结构简单性：模具抽芯机构的结构应尽量简单，使其易于制造和装配。
同时也要考虑到机构的稳定性和可靠性。
3.抽芯动作顺畅：抽芯机构设计必须确保抽芯动作的平稳顺畅，不能出现卡滞或者阻塞的情况。
4.与模具配合性强：模具抽芯机构的设计应与模具的其他部分紧密配合，确保模具整体工作的协调一致性。
三、模具抽芯机构的分类根据具体的结构和工作原理，模具抽芯机构可以分为以下几种类型：1.直线型：这种抽芯机构通过直线运动来实现产品的抽出。
常见的有滑块式和直线导轨式。
2.弧线型：这种抽芯机构通过弧线运动来实现产品的抽出。
常见的有曲柄摇杆式和凸轮式。
3.扇形型：这种抽芯机构通过扇形运动来实现产品的抽出。
常见的有滑块扇形式和齿轮扇形式。
四、模具抽芯机构的设计步骤1.确定抽芯方式和抽芯零件的位置。
2.设计抽芯机构的结构和工作原理。
3.绘制抽芯机构的零件和总装图。
4.制作和装配抽芯机构。
5.调试和测试抽芯机构的工作效果。
6.根据测试结果进行优化设计。
五、模具抽芯机构的应用六、模具抽芯机构的发展趋势随着工业的不断发展和科技的进步，模具抽芯机构的设计和制造也在不断提升。
未来的模具抽芯机构将更加注重自动化和智能化，提高生产效率和产品质量。
同时，也将更加关注环保和节能，降低能耗和污染。
总结：模具抽芯机构是模具设计中的重要部分，它通过合理的结构设计和动力传递，实现了产品在模具成型过程中需要抽出的部分能够顺利完成抽出动作。
职业教育材料成型与控制技术专业教学资源库《铝合金铸件铸造技术》课程教案压铸模具侧抽机构设计—弯销抽芯机构制作人：贾娟娟陕西工业职业技术学院压铸模具侧抽机构设计——弯销抽芯机构弯销抽芯机构类似斜销抽芯机构，如图1所示。
只是弯销替代了斜销而已，因此弯销抽芯机构工作原理与斜销抽芯机构基本相同，但又有自身的特点：图1 弯销抽芯机构1—弹簧；2—限位块；3—螺钉；4—楔紧块；5—弯销；6—滑块；7—型芯（1）弯销一般为矩形截面，因此能承受较大的弯曲应力；（2）弯销各段可以加工成不同斜度，甚至直段，因此可根据需要随时改变抽芯速度和抽芯力大小或实现延时抽芯。
弯销与弯销孔的配合间隙一般为0.5~1mm，以防止弯销在弯销孔内卡死。
（3）特殊情况下，可在弯销末端设置支承块，以增加其强度。
1、弯销的形式弯销的结构形式如图2所示，其截面大多数为正方形和矩形。
图2 弯销的结构形式（a）所示的受力情况比斜销好，但制造较为困难；（b）所示适用于抽芯距较小的场合，同时起导柱的作用，模具结构紧凑，制造方便；（c）所示适用于无延时抽芯要求，抽拔离分型面垂直距离较近的型芯；（d）所示适用于抽拔离分型面垂直距离较远的有延时抽芯要求的型芯。
2、滑块的锁紧压铸过程中，由于活动型芯受到金属液的压力会发生位移，因此，必须对滑块锁紧，弯销滑块的锁紧装置如图3所示。
图3 弯销滑块的锁紧（a）所示为当滑块承受的压力不大时，可以直接用弯销锁紧；（b）所示为当滑块承受的压力较大时，则需要另加楔紧块锁紧；（c）所示为当滑块承受的压力很大时，则需要另加楔紧块。
为了保证抽芯机构的正常工作，当α>α1时，则必须保证S延>S。
3、弯销尺寸的确定（1）弯销斜角的确定弯销斜角α越大，抽芯距S抽则越大，弯销所受弯曲力也越大。
因此：当抽芯距短而抽芯力大时，斜角α取较小值；当抽芯距长而抽芯力小时，斜角α取较大值。
常用α取值为10°、15°、18°、20°、22°、25°、30°。
基于注射模具的斜滑杆抽芯机构设计基于注射模具的斜滑杆抽芯机构设计1. 引言随着工业的发展，注射模具在塑料制品生产中的应用越来越广泛。
注射模具的设计是其中的重要环节之一。
在注射模具中，斜滑杆抽芯机构是关键部件之一，它能够实现模具中复杂形状的产品的脱模。
2. 设计原理斜滑杆抽芯机构基于斜滑块原理设计，主要由斜滑块、斜滑杆、推杆和导柱等部件组成。
斜滑块通过推杆的作用，沿着斜滑杆的斜面进行上下运动，从而实现对模具中的产品进行抽芯。
设计时需根据产品形状和尺寸确定斜滑杆的倾斜角度和斜滑块的形状，以保证产品能够完整脱模并确保抽芯过程的稳定性。
3. 结构设计斜滑杆抽芯机构的结构设计包括斜滑杆、斜滑块、推杆和导柱等部件的选择和安排。
3.1 斜滑杆斜滑杆一般采用高硬度和耐磨损的材料制造，如合金钢。
其上表面的倾斜角度需要根据产品的具体要求进行设计。
3.2 斜滑块斜滑块通常选用韧性好、耐磨性强的材料制造，如工程塑料。
其形状根据产品形状决定，可以是直形、V形或其他特殊形状。
3.3 推杆和导柱推杆负责推动斜滑块，使其沿着斜滑杆上下运动。
推杆一般采用高强度材料制造，导柱则起到定位和支撑的作用。
4. 工作原理斜滑杆抽芯机构的工作原理是通过推杆的推动，使斜滑块沿着斜滑杆的斜面上下运动，从而实现对模具中的产品进行抽芯。
具体工作过程如下：1. 注塑机在注射模具中注入熔融塑料。
2. 待塑料冷却后，推杆开始向上推动斜滑块。
3. 斜滑块沿着斜滑杆的斜面上升，抽芯空间形成。
4. 斜滑块达到最高位置后，注塑机将脱模机构启动，将产品从模具中取出。
5. 推杆向下移动，斜滑块沿着斜滑杆的斜面下降。
6. 斜滑块完全下降到初始位置后，注塑机重新注入熔融塑料，进行下一次注塑过程。
5.基于注射模具的斜滑杆抽芯机构设计是注射模具设计中的重要环节之一。
合理的斜滑杆抽芯机构设计能够保证注射模具能够顺利进行产品的脱模，提高生产效率和产品质量。
