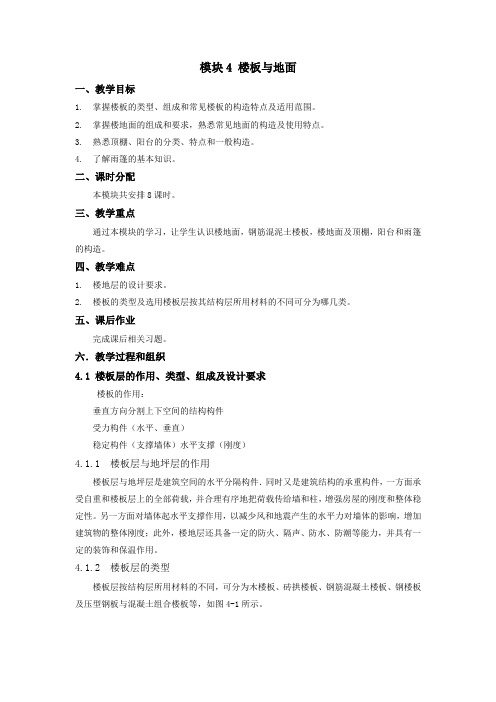

模块4 楼板与地面一、教学目标1.掌握楼板的类型、组成和常见楼板的构造特点及适用范围。
2.掌握楼地面的组成和要求，熟悉常见地面的构造及使用特点。
3.熟悉顶棚、阳台的分类、特点和一般构造。
4.了解雨篷的基本知识。
二、课时分配本模块共安排8课时。
三、教学重点通过本模块的学习，让学生认识楼地面，钢筋混泥土楼板，楼地面及顶棚，阳台和雨篷的构造。
四、教学难点1.楼地层的设计要求。
2.楼板的类型及选用楼板层按其结构层所用材料的不同可分为哪几类。
五、课后作业完成课后相关习题。
六．教学过程和组织4.1 楼板层的作用、类型、组成及设计要求楼板的作用：垂直方向分割上下空间的结构构件受力构件（水平、垂直）稳定构件（支撑墙体）水平支撑（刚度）4.1.1 楼板层与地坪层的作用楼板层与地坪层是建筑空间的水平分隔构件．同时又是建筑结构的承重构件，一方面承受自重和楼板层上的全部荷载，并合理有序地把荷载传给墙和柱，增强房屋的刚度和整体稳定性。
另一方面对墙体起水平支撑作用，以减少风和地震产生的水平力对墙体的影响，增加建筑物的整体刚度；此外，楼地层还具备一定的防火、隔声、防水、防潮等能力，并具有一定的装饰和保温作用。
4.1.2 楼板层的类型楼板层按结构层所用材料的不同，可分为木楼板、砖拱楼板、钢筋混凝土楼板、钢楼板及压型钢板与混凝土组合楼板等，如图4-1所示。
图4-1 楼板的类型4.1.3 楼板层与地坪层的组成建楼板层通常由面层、结构层、顶棚及附加层组成，各层所起的作用各不相同。

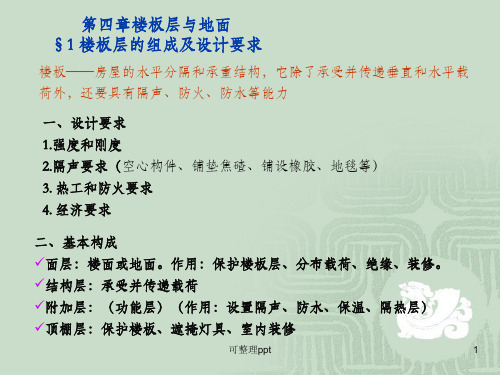

图4-2 楼板层的组成4.1.4 楼板层的设计要求1、强度和刚度2、隔声3、防火、防潮和防水4、经济方面5、经济、美观和建筑工业化4.2 钢筋混凝土楼板4.2.1 现浇式钢筋混凝土楼板1、板式楼板2、梁板式（单向板、双向板）楼板3、井字梁楼板4、无梁楼板5、压型钢板组合楼板4.2.2 预制装配式钢筋混凝土楼板预制装配式钢筋混凝土楼板，是将楼板的梁、板预制成各种形式和规格的构件，在现场装配而成。
第四章楼板层和地面一、试题（一）填空题1.楼板按其所用的材料不同，可分为、、等。
2.钢筋混凝土楼板按其施工方式不同分为、和装配整体式楼板三种。
3.现浇梁板式楼板布置中，主梁应沿房间的方向布置，次梁垂直于方向布置。
4.槽形板为提高板的整体刚度和便于搁置，常将板的封闭。
5.预制钢筋混凝土楼板的支承方式有和两种。
6.预制钢筋混凝土空心楼板的搁置应避免出现支承情况，即板的纵长边不得伸入砖墙内。
7.木地面的构造方式有、和粘贴式三种。
8.顶棚按其构造方式不同有和两大类。
9.阳台按其与外墙的相对位置不同分为、、和转角阳台等。
10.吊顶主要有三个部分组成，即、和。
11.楼板层主要由、和三部分组成。
有特殊要求的房间通常增设附加层。
12.地坪层主要由、和三部分组成。
必要时也可增设附加层。
13.一般四面简支的单向板式楼板，其厚度不小于短边的；四面简支的双向板，其厚度不小于短边的。
14.实心预制钢筋混凝土平板跨度一般在㎜以内，板厚为跨度的1/30，常取60～80㎜，板宽一般为㎜或㎜。
15.预制板可直接搁置在墙上或梁上，为满足结构要求，通常应满足板端的搁置长度。
一般情况下，板搁置在梁上应不小于；搁置在内墙上不小于。
（二）选择题1.现浇水磨石地面常嵌固分格条（玻璃条、铜条等），其目的是。
①防止面层开裂②便于磨光③面层不起灰④增添美观2.槽形板为提高板的刚度，当板长超过m时，每隔1000～1500㎜增设横肋一道。
①4.5m ②9m③6m ④7.2m3.空心板在安装前，孔的两端常用混凝土或碎砖块堵严，其目的是。
①增加保温性②避免板端被压坏③增强整体性④避免板端滑移4.预制板侧缝间需灌注细石混凝土，当缝宽大于时，须在缝内配纵向钢筋。
①30㎜②50㎜③60㎜④65㎜5. 施工方便，但易结露、易起尘、导热系数大。
①现浇水磨石地面②水泥地面③木地面④预制水磨石地面6.吊顶的吊筋是连接的承重构件。
①搁栅和屋面板或楼板等②主搁栅与次搁栅③搁栅与面层④面层与面层7.当首层地面垫层为柔性垫层（如：砂垫层、炉渣垫层或灰土垫层）时，可用于支承面层材料。
房屋构造组成部分——地面与楼板房屋构造组成部分——地面与楼板2014-12-17肖亮广州地坪展房屋构造组成部分：4、地面与楼板（1）地面：是指建筑物底层的地坪。
其基本组成有面层、垫层和基层三部分。
对于有特殊要求的地面，还设有防潮层、保温层、找平层等构造层次。
每层楼板上的面层通常叫楼面，楼板所起的作用类似地面中的垫层和基层。
①面层：是人们日常生活、工作、生产直接接触的地方，是直接承受各种物理和化学作用的地面与楼面表层。
②垫层：在面层之下、基层之上，承受由面层传来的荷载，并将荷载均匀地传至基层。
③基层：垫层下面的土层就是基层。
地面的种类：①整体地面：其面层是一个整体。
它包括水泥沙浆地面、混凝土地面、水磨石地面、沥青砂浆地面等②块料地面：其面层不是一个整体，它是借助结合层将面层块料粘贴或铺砌在结构层上。
常见的块料种类有：陶瓷锦砖、大理石、碎块大理石、水泥花砖、混凝土和水磨石预制的板块等。
（2）楼板：是分隔承重构件，它将房屋垂直方向分隔为若干层，并把人和家具等竖向荷载及楼板自重通过墙体、梁或柱传给基础。
按其使用的材料可分为：砖楼板、木楼板和钢筋混凝土楼板等。
砖楼板的施工麻烦，抗震性能较差，楼板层过高，现很少采用。
木楼板自重轻，构造简单，保温性能好，但耐久和耐火性差，一般也较少采用。
钢筋混凝土楼板具有强度高，刚性好，耐久、防火、防水性能好，又便于工业化生产等优点，是现在广为使用的楼板类型。
钢筋混凝土楼板按照施工方法可分为现浇和预制两种。
现浇钢筋混凝土楼板：其楼板整体性、耐久性、抗震性好，刚度大，能适应各种形状的建筑平面，设备留洞或设置预埋件都较方便，但模板消耗量大，施工周期长。
按照构造不同又可分为如下三种现浇楼板：①钢筋混凝土现浇楼板：当承重墙的间距不大时，如住宅的厨房间、厕所间，钢筋混凝土楼板可直接搁置在墙上，不设梁和柱，板的跨度一般为2—3米，板厚度约为70—80mm。
②钢筋混凝土肋型楼板：也称梁板式楼板，是现浇式楼板中最常见的一种形式。

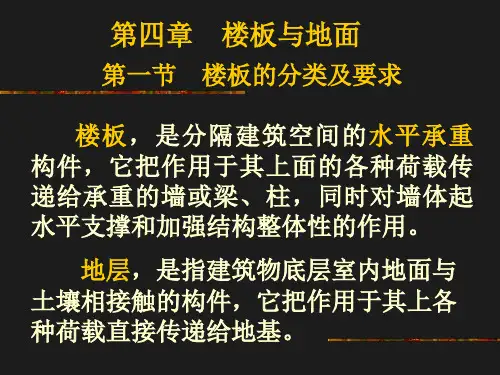

第四讲楼板与地面一、楼地层的基本组成及其分类1、楼地层的基本组成楼板层----分隔上下楼层空间；地层----分隔大地与底层空间；它们都是水平方向分隔房屋空间的承重构件。
地面是指楼板层和地层的面层部分，将荷载传给下部的结构层和垫层，同时对室内又有一定的装饰作用。

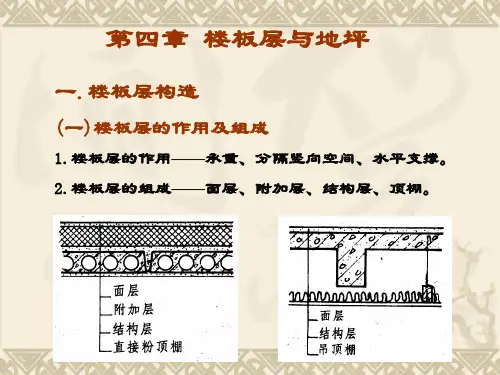

楼板层的组成：面层、结构层、附加层和顶棚层。
地坪层的组成：面层、附加层、垫层和基层。
2、楼地层的构造要求（1）具有足够的强度和刚度，以保证结构的安全和正常使用；（2）根据不同的使用要求和建筑质量等级，要求具有不同程度的隔声、防火、防水、防潮、保温、隔热等性能；（3）便于在楼地层中敷设各种管线；（4）满足建筑经济的要求；（5）尽量为建筑工业化创造条件，提高建筑质量和加快施工进度。
3、楼板的类型木楼板具有自重轻、构造简单、吸热指数小等优点，但其隔声、耐久和耐火性能较差，且耗木材量大，除林区外，一般极少采用。
砖拱楼板虽可节约钢材、木材、水泥，但其自重大，承载力及抗震性能较差，且施工较复杂，目前也很少采用。
钢筋混凝土楼板强度高、刚度好，耐久、耐火、耐水性好，且具有良好的可塑性，目前被广泛采用。
压型钢板混凝土组合板是以压型钢板为衬板与混凝土浇筑在一起而构成的楼板。
二、钢筋混凝土楼板是把楼板在预制场预先制作好，然后在施工现场进行安装，也叫预制楼板。
1、装配式钢筋混凝土楼板具有节约模板，减轻工人劳动强度，施工速度快，便于组织工厂化、机械化的生产和施工等优点。
但这种楼板的整体性差，并需要一定的起重安装设备。
常用的预制钢筋混凝土板，根据其截面形式可分为平板、槽形板和空心板三种类型。
（1）预制板的类型平板板跨2.5m以内，板厚为板跨的1/30，一般为50～80mm，常用60mm，板宽600～900mm 槽形板板跨3～6m，板厚25～30mm，肋高150～300mm，板宽600～1200mm槽形板有正槽板和反槽板空心板板跨4～7.2m，板宽500～1500mm，板厚20～300mm（2）预制板的布置①排板原则：板的规格类型宜少不宜多优先选宽板避免三边支承，即纵边不入墙②板的支承方式：板式－－预制板直接搁置在墙上。
梁板式－若楼板支承在梁上，梁再搁置在墙上。
走廊板的布置：横向布置和纵向布置当采用梁板式结构时，板在梁上的搁置方式有两种：一种是板直接搁置在矩形或T形梁顶上；另一种是将板搁置在花篮梁（或十字梁）上，使板面与梁顶面相平齐。
楼板侧缝的接缝形式V形缝；U形缝；凹槽缝（3）板的搁置要求①板与板的连接板间的接缝有端缝和侧缝两种。
端缝一般以细石混凝土灌注，必要时可将板端留出的钢筋交错搭接在一起，或加钢筋网片后再灌注细石混凝土，以加强连接。
侧缝一般有Ｖ形缝、Ｕ形缝和凹槽缝三种形式。
板缝差的处理：当板宽尺寸之和与房间的净开间（或净进深）出现小于一个板宽的空隙时，可采取以下方法解决①增大板缝②挑砖③现浇板带A. 边缝＜60mm，调整板缝宽度；B. 60mm ＜边缝＜120mm，墙边挑砖；C. 120mm ＜边缝＜200mm，现浇混凝土板带；D. 边缝＞200mm，重选板的规格。
②板与墙、梁的连接及锚固预制板直接搁置在砖墙上或梁上时，均应有足够的支承长度。
当圈梁未设在板的同一标高时，板端伸进外墙的长度不应小于120mm，伸进内墙的长度不应小于100mm，支承于钢筋混凝土梁上时不应小于80mm。
此外，为增强建筑物的整体刚度，板与墙、梁之间及板与板之间常用钢筋拉结。
2、现浇钢筋混凝土楼板是指在现场支模、绑扎钢筋、浇捣混凝土，经养护而成的楼板。
根据受力和传力情况不同，分为板式楼板、梁板式楼板、无梁式楼板和压型钢板组合板等。
（1）板式楼板板内不设梁，板直接搁置在四周墙上的板称为板式楼板。
板有单向板和双向板之分。
单向板：当板的长边与短边之比大于2时，板基本上沿短边单方向传递荷载。
双向板：当板的长边与短边之比小于或等于2时，作用于板上的荷载沿双向传递，在两个方向产生弯曲。
（2）梁板式楼板由板、梁组合而成的楼板称为梁板式楼板（又称为肋形楼板）。
根据梁的构造情况又可分为单梁式、复梁式和井梁式楼板。
①单梁式楼板当房间尺寸不大时，可以只在一个方向设梁，梁直接支承在墙上，称为单梁式楼板。
②复梁式楼板有主次梁的楼板称为复梁式楼板。
③井梁式楼板井梁式楼板是梁板式楼板的一种特殊形式。
当房间尺寸较大，并接近正方形时，常沿两个方向布置等距离、等截面的梁，从而形成井格式的梁板结构。
（3）无梁楼板框架结构中将板直接支承在柱上，且不设梁的楼板称为无梁楼板，分为有柱帽和无柱帽两种。
当楼面荷载较小时，可采用无柱帽式的无梁楼板；当荷载较大时，为提高楼板的承载能力及其刚度，增加柱对板的支托面积并减小板跨，一般在柱顶加设柱帽或托板。
（4）压型钢板混凝土组合板以压型钢板为衬板，与混凝土浇筑在一起，搁置在钢梁上构成的整体式楼板称为压型钢板混凝土组合板。
这种楼板主要由楼面层、组合板（包括现浇混凝土与钢衬板）及钢梁等几部分组成。
特点是压型钢板起到了现浇混凝土的永久性模板和受拉钢筋的双重作用，同时又是施工的台板，简化了施工程序，加快了施工进度。
另外，还可利用压型钢板肋间的空间敷设电力管线或通风管道。
三、楼地层的细部构造地坪层――是建筑物底层与土壤相接的构件，和楼板一样，它承受底层地面荷载，并将荷载均匀地传递给地基。
地坪层组成：由面层、结构层、垫层和素土夯实层构成。
根据需要还可以设各种附加构造层，(找平层、结合层、防潮层、保温层、管道敷设层)等。
1、地层防潮2、楼板上隔墙的处理楼板上设置隔墙时，宜采用轻质隔墙，这样可以直接搁置于楼板的任一位置。
当楼板为槽形板楼板时，隔墙可直接搁置在板的纵肋上。
若为空心板楼板，应在隔墙下的板缝处设现浇钢筋混凝土板带或梁来支承隔墙。
四、地面构造1、地面的设计要求（1）具有足够的坚固性。
（2）具有良好的保温性能。
（3）具有一定的弹性。
（4）具有较强的装饰性。
（5）经济。
2、地面的类型及构造根据面层材料不同分为:（1）整体楼地面——水泥砂浆楼地面水磨石楼地面细石混凝土楼地面（2）块料楼地面——陶瓷地砖楼地面预制水磨石楼地面大理石楼地面、花岗岩楼地面（3）木地板——空铺木地板实铺木地板（4）粘贴楼地面——卷材：塑料地板、地毯（5）涂料楼地面——水泥砂浆楼地面或混凝土楼地面上加涂层，改善表面性能3、踢脚和墙裙踢脚是地面与墙面交接处的构造处理，其主要作用是遮盖墙面与地面的接缝，并保护墙面，防止外界的碰撞损坏和清洗地面时的污染。
常用的踢脚板有水泥砂浆、水磨石、釉面砖、木板等。
在墙体的内墙面所做的保护处理称为墙裙（又称台度）。
一般居室内的墙裙，主要起装饰作用，常用木板、大理石板等板材来做，高度为900～1200mm。
卫生间、厨房的墙裙，作用是防水和便于清洗，多用水泥砂浆、釉面瓷砖来做，高度为900～2000mm。
五、顶棚1、直接式顶棚直接式顶棚是指在钢筋混凝土楼板下直接喷刷涂料、抹灰或粘贴饰面材料的构造做法，多用于大量性的民用建筑中。
通常有以下几种做法：（1）直接喷刷涂料的顶棚（2）抹灰顶棚（3）贴面顶棚2、吊挂式顶棚吊挂式顶棚简称吊顶，是指顶棚的装修表面与屋面板或楼板之间留有一定距离，这段距离形成的空腔可以将设备管线和结构隐藏起来，也可使顶棚在这段空间高度上产生变化，形成一定的立体感，增强装饰效果。
吊顶一般由吊筋、骨架和面层三部分组成。
六、阳台与雨篷（一）阳台阳台是多层及高层建筑中供人们室外活动的平台。
1、阳台的类型按使用要求不同可分为：生活阳台和服务阳台根据阳台与建筑物外墙的关系可分为：挑(凸)阳台、半挑半凹阳台和凹阳台按阳台在外墙上所处的位置不同分为：中间阳台和转角阳台当阳台占有两个或两个以上开间时为外廊2、凸阳台的承重构件（1）现浇钢筋混凝土凸阳台现浇钢筋混凝土凸阳台有三种结构类型，多用于阳台形状特殊及抗震设防要求较高的地区。
（2）预制钢筋混凝土凸阳台预制钢筋混凝土凸阳台有四种结构类型。
其施工速度快，但抗震性能较差，常用于抗震设防要求不高的地区。
3、阳台的构造（1）栏杆（栏板）与扶手栏杆（栏板）是为保证人们在阳台上活动安全而设置的竖向构件，要求坚固可靠，舒适美观。
其净高应高于人体的重心，不宜小于1.05m，也不应超过1.2m。
栏杆一般由金属杆或混凝土杆制作,其垂直杆件间净距不应大于110mm。
栏板有钢筋混凝土栏板和玻璃栏板等。
（2）阳台排水阳台外排水适用于低层和多层建筑，具体做法是在阳台一侧或两侧设排水口，阳台地面向排水口做成1%～2%的坡度，排水口内埋设40～50镀锌钢管或塑料管（称水舌），外挑长度不少于80mm，以防雨水溅到下层阳台。
内排水适用于高层建筑和高标准建筑，具体做法是在阳台内设置排水立管和地漏，将雨水直接排入地下管网，保证建筑立面美观。
（二）雨篷当代建筑的雨篷形式多样，以材料和结构分为钢筋混凝土雨篷、钢结构悬挑雨篷、玻璃采光雨篷、软面折叠多用雨篷等。
（1）钢筋混凝土雨篷一般由雨篷梁和雨篷板组成。
（2）钢结构悬挑雨篷钢结构悬挑雨篷由支撑系统、骨架系统和板面系统三部分组成（3）玻璃采光雨篷玻璃采光雨篷是用阳光板、钢化玻璃作雨篷面板的新型透光雨篷。
其特点是结构轻巧，造型美观，透明新颖，富有现代感，也是现代建筑中广泛采用的一种雨篷。
思考题1. 简述楼板层和地坪层的构造组成。
2. 钢筋混凝土楼板按施工方式不同有哪几种类型?简述各自的特点。
3. 什么是单向板和双向板?它们的受力和传力有何不同?4. 预制钢筋混凝土装配式楼板有哪几种类型?各有何特点?5. 在楼板上设置隔墙时，一般的构造处理方法有哪些?6. 绘图表示有水房间的楼板的防水构造。
7. 简述阳台结构的几种布置方式。
