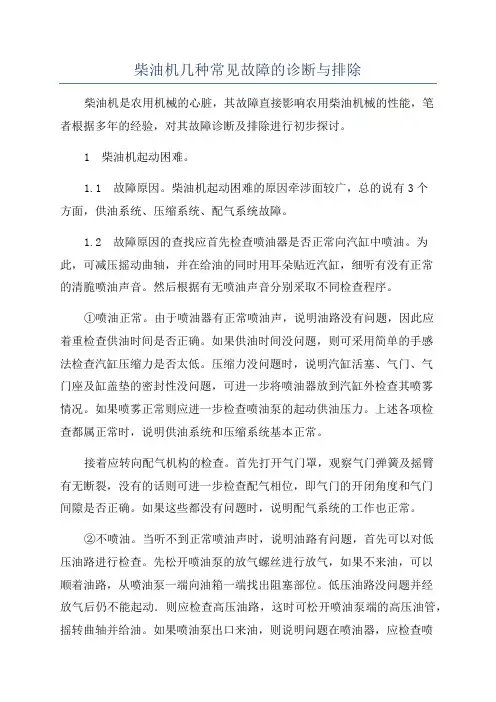

柴油机几种常见故障的诊断与排除柴油机是农用机械的心脏，其故障直接影响农用柴油机械的性能，笔者根据多年的经验，对其故障诊断及排除进行初步探讨。
1 柴油机起动困难。
1.1 故障原因。
柴油机起动困难的原因牵涉面较广，总的说有3个方面，供油系统、压缩系统、配气系统故障。
1.2 故障原因的查找应首先检查喷油器是否正常向汽缸中喷油。
为此，可减压摇动曲轴，并在给油的同时用耳朵贴近汽缸，细听有没有正常的清脆喷油声音。
然后根据有无喷油声音分别采取不同检查程序。
①喷油正常。
由于喷油器有正常喷油声，说明油路没有问题，因此应着重检查供油时间是否正确。
如果供油时间没问题，则可采用简单的手感法检查汽缸压缩力是否太低。
压缩力没问题时，说明汽缸活塞、气门、气门座及缸盖垫的密封性没问题，可进一步将喷油器放到汽缸外检查其喷雾情况。
如果喷雾正常则应进一步检查喷油泵的起动供油压力。
上述各项检查都属正常时，说明供油系统和压缩系统基本正常。
接着应转向配气机构的检查。
首先打开气门罩，观察气门弹簧及摇臂有无断裂，没有的话则可进一步检查配气相位，即气门的开闭角度和气门间隙是否正确。
如果这些都没有问题时，说明配气系统的工作也正常。
②不喷油。
当听不到正常喷油声时，说明油路有问题，首先可以对低压油路进行检查。
先松开喷油泵的放气螺丝进行放气，如果不来油，可以顺着油路，从喷油泵一端向油箱一端找出阻塞部位。
低压油路没问题并经放气后仍不能起动．则应检查高压油路，这时可松开喷油泵端的高压油管，摇转曲轴并给油。
如果喷油泵出口来油，则说明问题在喷油器，应检查喷油器针阀偶件是否卡死。
如果出油口不来油，则应拆下喷油泵，检查柱塞是否卡死或者严重磨损，弹簧是否折断。
调速器的拉，杆或齿杆是否卡死在不供油位对于两缸柴油机，不用拆下喷油泵，只需打开喷油泵检视窗便能进行这些检查。
1.3 故障的排除。
经过以上检查如发现供油时间、气门间隙、配气相位不合格时，可以通过调整加以恢复，调整方法将在后面进行专门介绍。

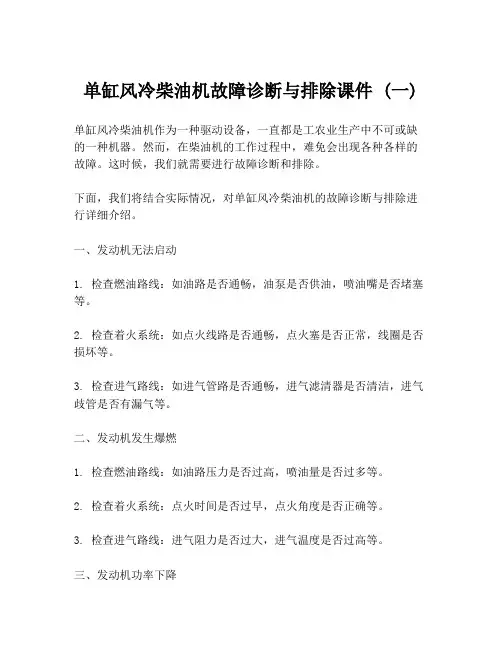

单缸风冷柴油机故障诊断与排除课件 (一)单缸风冷柴油机作为一种驱动设备，一直都是工农业生产中不可或缺的一种机器。
然而，在柴油机的工作过程中，难免会出现各种各样的故障。
这时候，我们就需要进行故障诊断和排除。
下面，我们将结合实际情况，对单缸风冷柴油机的故障诊断与排除进行详细介绍。
一、发动机无法启动1. 检查燃油路线：如油路是否通畅，油泵是否供油，喷油嘴是否堵塞等。
2. 检查着火系统：如点火线路是否通畅，点火塞是否正常，线圈是否损坏等。
3. 检查进气路线：如进气管路是否通畅，进气滤清器是否清洁，进气歧管是否有漏气等。
二、发动机发生爆燃1. 检查燃油路线：如油路压力是否过高，喷油量是否过多等。
2. 检查着火系统：点火时间是否过早，点火角度是否正确等。
3. 检查进气路线：进气阻力是否过大，进气温度是否过高等。
三、发动机功率下降1. 检查燃油路线：如油泵是否调节正确，燃油过滤器是否清洁，喷油嘴是否正常等。
2. 检查着火系统：点火线圈是否老化，点火塞是否清洁，点火时间是否正确等。
3. 检查进气路线：进气阻力如何，进气歧管是否有漏气等。
四、发动机产生异响1. 检查曲轴连杆：如曲轴与连杆的配合是否良好，曲轴是否有磨损等。
2. 检查气缸盖和阀门：如气缸盖和阀门的螺丝是否松动，是否产生变形等。
3. 检查机油状况：如机油是否缺乏，是否污浊等。
总之，单缸风冷柴油机遇到故障时，我们需要对其进行周密的诊断和排除。
以上是针对该机型的一些常见故障。
当然，针对不同的车型和故障，需要做出相应的调整和处理。
如有需要，建议召请专业技师进行维修。

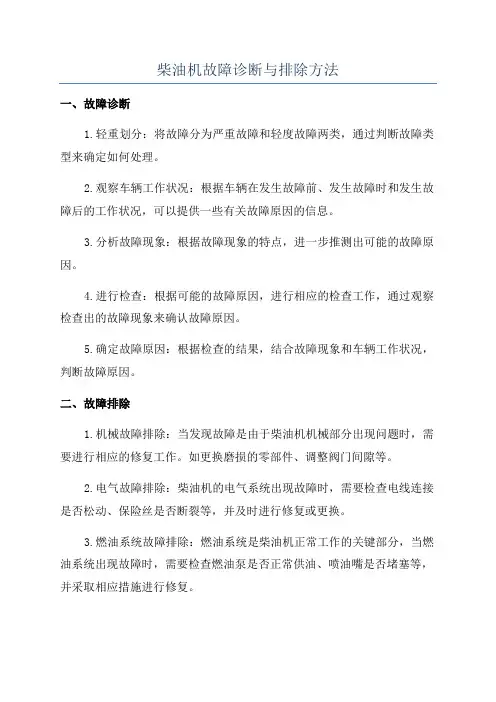

柴油机故障诊断与排除方法一、故障诊断1.轻重划分：将故障分为严重故障和轻度故障两类，通过判断故障类型来确定如何处理。
2.观察车辆工作状况：根据车辆在发生故障前、发生故障时和发生故障后的工作状况，可以提供一些有关故障原因的信息。
3.分析故障现象：根据故障现象的特点，进一步推测出可能的故障原因。
4.进行检查：根据可能的故障原因，进行相应的检查工作，通过观察检查出的故障现象来确认故障原因。
5.确定故障原因：根据检查的结果，结合故障现象和车辆工作状况，判断故障原因。
二、故障排除1.机械故障排除：当发现故障是由于柴油机机械部分出现问题时，需要进行相应的修复工作。
如更换磨损的零部件、调整阀门间隙等。
2.电气故障排除：柴油机的电气系统出现故障时，需要检查电线连接是否松动、保险丝是否断裂等，并及时进行修复或更换。
3.燃油系统故障排除：燃油系统是柴油机正常工作的关键部分，当燃油系统出现故障时，需要检查燃油泵是否正常供油、喷油嘴是否堵塞等，并采取相应措施进行修复。
4.空气系统故障排除：柴油机的空气系统如果出现故障，会导致燃烧不充分或无法正常启动。
需要检查进气道是否有堵塞、进气滤清器是否需要更换等，并进行相应的修理。
5.冷却系统故障排除：柴油机冷却液温度过高或冷却液流量不足会导致柴油机无法正常运转，需要检查水泵是否正常工作、散热器是否清洁等，并采取相应措施进行修复。
总结：柴油机故障的诊断和排除需要综合运用可能的方法进行判断和修理。
在进行故障诊断之前，需要对柴油机的结构和工作原理有一定的了解，才能更准确地判断故障原因，并采取相应的措施进行修复。
同时，定期进行柴油机的维护保养工作可以减少故障发生的机会，延长柴油机的使用寿命。

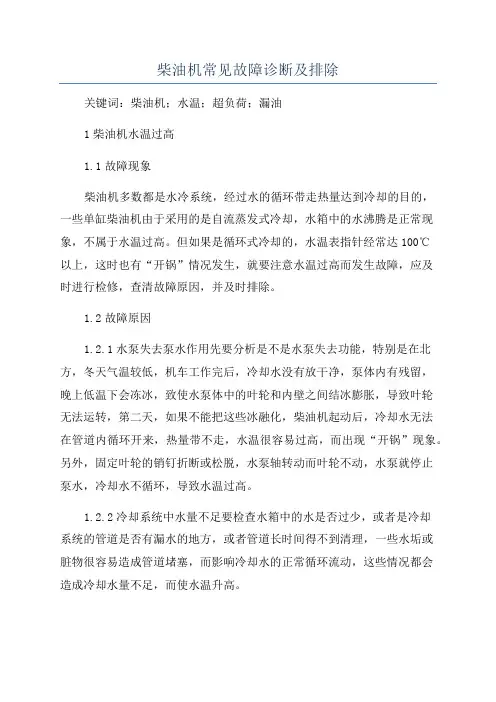

柴油机常见故障诊断及排除关键词：柴油机；水温；超负荷；漏油1柴油机水温过高1.1故障现象柴油机多数都是水冷系统，经过水的循环带走热量达到冷却的目的，一些单缸柴油机由于采用的是自流蒸发式冷却，水箱中的水沸腾是正常现象，不属于水温过高。
但如果是循环式冷却的，水温表指针经常达100℃以上，这时也有“开锅”情况发生，就要注意水温过高而发生故障，应及时进行检修，查清故障原因，并及时排除。
1.2故障原因1.2.1水泵失去泵水作用先要分析是不是水泵失去功能，特别是在北方，冬天气温较低，机车工作完后，冷却水没有放干净，泵体内有残留，晚上低温下会冻冰，致使水泵体中的叶轮和内壁之间结冰膨胀，导致叶轮无法运转，第二天，如果不能把这些冰融化，柴油机起动后，冷却水无法在管道内循环开来，热量带不走，水温很容易过高，而出现“开锅”现象。
另外，固定叶轮的销钉折断或松脱，水泵轴转动而叶轮不动，水泵就停止泵水，冷却水不循环，导致水温过高。
1.2.2冷却系统中水量不足要检查水箱中的水是否过少，或者是冷却系统的管道是否有漏水的地方，或者管道长时间得不到清理，一些水垢或脏物很容易造成管道堵塞，而影响冷却水的正常循环流动，这些情况都会造成冷却水量不足，而使水温升高。
1.2.3风扇运转故障如果风扇的皮带老化变松，就会出现打滑及断落的情况，导致风扇转速下降，起不到风冷的作用，再有风扇叶片如果出现破损扭曲，都会使风扇工作不良，引起水温过高。
1.2.4气缸与活塞配合间隙过小气缸套与活塞之间的间隙过小，活塞环切口间隙过小及活塞连杆组安装不正，这些情况都会加大活塞组与气缸套间的摩擦，致使润滑不好，摩擦产热过多，导致水温升高，这种情况很容易产生粘缸情况，造成巨大损失。
1.2.5节温器失灵节温器起到调节循环的作用，如果节温器损坏或破裂，就会失去测温的作用，当水温高到70℃以上时，节温气也不能起作用，这时水阀得不到控制开启或是开得不够大，冷却水不能进入散热器进行大循环，水温很快就会升高到100℃以上。

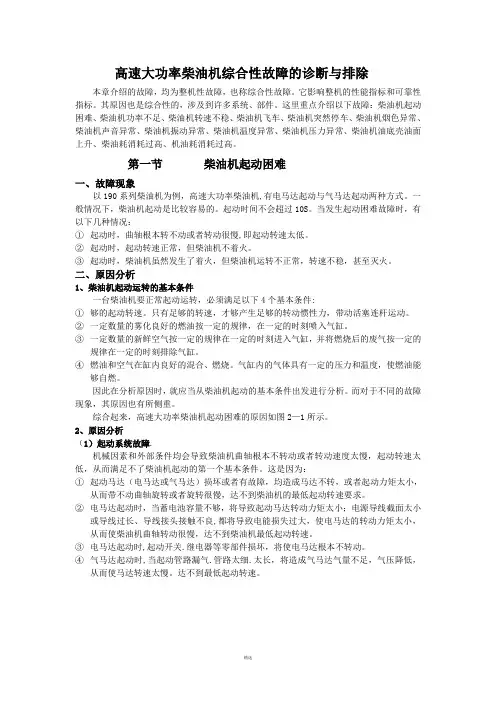

高速大功率柴油机综合性故障的诊断与排除本章介绍的故障，均为整机性故障，也称综合性故障。
它影响整机的性能指标和可靠性指标。
其原因也是综合性的，涉及到许多系统、部件。
这里重点介绍以下故障：柴油机起动困难、柴油机功率不足、柴油机转速不稳、柴油机飞车、柴油机突然停车、柴油机烟色异常、柴油机声音异常、柴油机振动异常、柴油机温度异常、柴油机压力异常、柴油机油底壳油面上升、柴油耗消耗过高、机油耗消耗过高。
第一节柴油机起动困难一、故障现象以190系列柴油机为例，高速大功率柴油机,有电马达起动与气马达起动两种方式。
一般情况下，柴油机起动是比较容易的。
起动时间不会超过10S。
当发生起动困难故障时，有以下几种情况：①起动时，曲轴根本转不动或者转动很慢,即起动转速太低。
②起动时，起动转速正常，但柴油机不着火。
③起动时，柴油机虽然发生了着火，但柴油机运转不正常，转速不稳，甚至灭火。
二、原因分析1、柴油机起动运转的基本条件一台柴油机要正常起动运转，必须满足以下4个基本条件:①够的起动转速。
只有足够的转速，才够产生足够的转动惯性力，带动活塞连杆运动。
②一定数量的雾化良好的燃油按一定的规律，在一定的时刻喷入气缸。
③一定数量的新鲜空气按一定的规律在一定的时刻进入气缸，并将燃烧后的废气按一定的规律在一定的时刻排除气缸。
④燃油和空气在缸内良好的混合、燃烧。
气缸内的气体具有一定的压力和温度，使燃油能够自燃。
因此在分析原因时，就应当从柴油机起动的基本条件出发进行分析。
而对于不同的故障现象，其原因也有所侧重。
综合起来，高速大功率柴油机起动困难的原因如图2—1所示。
2、原因分析（1）起动系统故障.机械因素和外部条件均会导致柴油机曲轴根本不转动或者转动速度太慢，起动转速太低，从而满足不了柴油机起动的第一个基本条件。
这是因为：①起动马达（电马达或气马达）损坏或者有故障，均造成马达不转，或者起动力矩太小，从而带不动曲轴旋转或者旋转很慢，达不到柴油机的最低起动转速要求。
