九年级物理上册 第十三章 电路初探专题练习(解析版)

九年级上册物理单元测试卷第13章《电路初探》姓名：_________班级：_________学号：_________注意事项：1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。

2．选出每小题答案后，用2B铅笔把答题卡上对应题目的答案标号涂黑。

如需改动，用橡皮擦干净后，再选涂其他答案标号。

写在本试卷上无效。

3．考试结束后，将本试卷和答题卡一并交回。

一、单选题1．下列不属于电源的是（）A．干电池B．发电机C．电磁炉D．太阳能电池2．下面是小明同学对有关电路分析后作出的判断，其中正确的是（）A．在连接电路的过程中，一定要从电源的正极出发，逐个顺次连接元件B．马路两旁的路灯，晚上同时亮早晨同时灭，它们是串联的C．教室内的三盏日光灯由一个开关控制，它们同时亮，同时熄灭，这三盏灯的连接方式为并联D．两个灯泡连接在同一电路中，如果其中一个出现故障而不亮，另一个灯泡能亮，则两个灯泡的连接方式为并联3．新型电动公共汽车的动力来源于电动机。

它的设计充分考虑了要保证人身安全，前、后两门（电路开关）中任意一个门没有关闭好，车都无法行驶。

如图中符合要求的电路是（）A．B．C．D．4．如图所示电路，当开关S闭合时，电流表A1和A2的示数分别为0.9A和0.5A，则通过灯L1的电流是（）A．0.5A B．0.4A C．0.9A D．1.4A5．与图所示实验电路相对应的电路图是图中的（）A．B．C．D．6．电流看不见、摸不着，判断电路中是否有电流时，我们可通过电路中的灯泡是否发光来确定。

下面是小红同学在学习中遇到的四个研究实例，其中采取的方法与“判断电路中是否有电流”方法相同的是（）A．通过测100张纸的厚度来测1张纸的厚度B．学习电压时，通过对比水压来认识它C．通过研究墨水在清水中的扩散现象认识分子的运动情况D．研究滑动摩擦力与接触面粗糙程度关系时，控制压力不变7．如图所示，当开关S闭合后，电压表测出的电压是（）A．灯L1两端的电压B．灯L2两端的电压C．L1与L2两端的电压D．电源电压8．如图甲所示电路，闭合开关S，两灯都发光，两电流表的指针位置均如图乙所示，则电流表A1的示数是和通过灯L1的电流为（）A．0.3A 0.3A B．1.5A 0.3A C．1.5A 1.2A D．1.5A 1.5A9．如图所示电路中，当开关S闭合，甲、乙两表是电压表时，示数之比U甲∶U乙=3∶2，当开关S断开，甲、乙两表都是电流表时，则两表的示数之比I甲∶I乙为（）A．2∶1 B．3∶1 C．2∶3 D．1∶310．小明连接了如图甲所示的电路，当开关S闭合后，电路正常工作，电流表指针偏转如图乙所示，下列关于该电路说法正确的是（）A．若测量前指针在零刻线偏右，则测量结果比实际值偏大B．此时电流表的示数为1.3AC．灯L1与L2的连接方式是串联D．电流表测的是通过灯L1的电流11．小华同学用两节新干电池、两只灯泡、电流表、电压表、开关等连接成图示的电路，闭合开关进行实验，下列判断正确的是（）A．电源电压为1.5VB．灯泡L1和L2是并联的C．若灯L1断路，则电流表示数为零、电压表示数不为零D．若灯L2断路，则电流示数不为零，电压表示数为零12．如图所示电路，下列分析不正确的是（）A．仅闭合S1、S2时，L1、L2并联，A1测得是L1的电流，A2无示数B．仅闭合S1、S3时，L1、L2并联，A1、A2均有示数C．仅闭合S2、S3时，电源短路D．仅闭合S3时，L1、L2串联，A1、A2的示数相等二、填空题13．家庭电路中各用电器是_________的，开关和用电器是_________的（均填串联或并联）14．电路就是用导线把电源、用电器、_________等元件连接起来组成的电流路径，实验室所用导线的材料通常是_________。

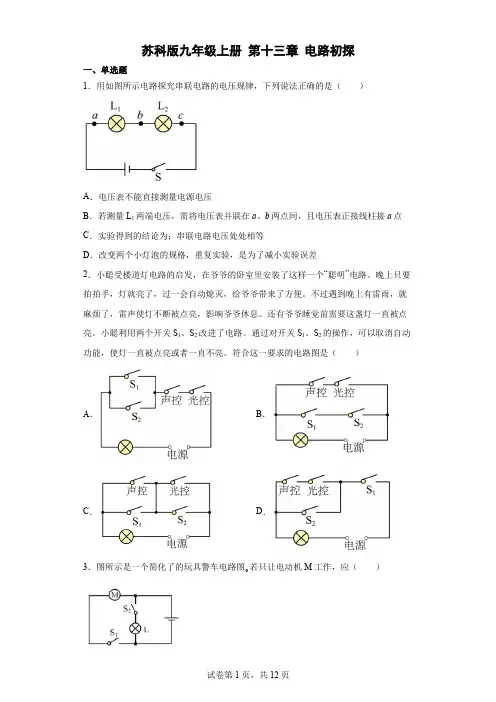

苏科版九年级上册第十三章电路初探一、单选题1．用如图所示电路探究串联电路的电压规律，下列说法正确的是（）A．电压表不能直接测量电源电压B．若测量L1两端电压，需将电压表并联在a、b两点间，且电压表正接线柱接a点C．实验得到的结论为：串联电路电压处处相等D．改变两个小灯泡的规格，重复实验，是为了减小实验误差2．小聪受楼道灯电路的启发，在爷爷的卧室里安装了这样一个“聪明”电路。

晚上只要拍拍手，灯就亮了，过一会自动熄灭，给爷爷带来了方便。

不过遇到晚上有雷雨，就麻烦了，雷声使灯不断被点亮，影响爷爷休息。

还有爷爷睡觉前需要这盏灯一直被点亮。

小聪利用两个开关S1、S2改进了电路。

通过对开关S1、S2的操作，可以取消自动功能，使灯一直被点亮或者一直不亮。

符合这一要求的电路图是（）A．B．C．D．3．图所示是一个简化了的玩具警车电路图｡若只让电动机M工作，应（）A．只闭合S1B．只闭合S2C．S1､S2都闭合D．S1､S2都断开4．如图所示，是新一代代步工具电动独轮车，它依靠电力驱动，低碳环保。

其工作电路有如下要求：当电源开关S1闭合时指示灯L亮起，独轮车处于待机状态；再当人站在独轮车上时开关S2自动闭合，电动机M才能启动，开始运动。

下图电路设计符合上述要求的（）A．B．C．D．5．三只小灯泡在电路中的连接如图所示，当开关S突然闭合时，三只灯泡（）A．只有灯L1熄灭B．三只全部熄灭C．L1、L2同时熄灭，L3仍然会发光D．三盏灯都不会熄灭6．在如图所示的电路中，电源电压保持不变。

若开关S从断开到闭合，电压表两次示数之比为3︰4，则开关断开时，R1、R2两端的电压之比为（）A．1︰3B．3︰1C．3︰4D．4︰37．某保密室有三道锁，解开一道锁相当于闭合一个开关，只有当第一道人脸识别锁解开时，再放置左手或右手食指成功进行指纹解锁时，门上的绿色通行灯L才会发光。

则下列电路符合要求的是（）A．B．C．D．8．工作和生活中，手机已成为人们常用的工具。

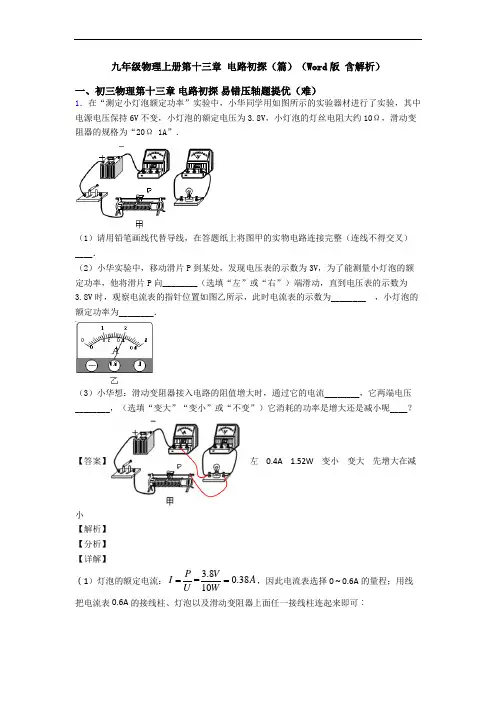

九年级物理上册第十三章 电路初探（篇）（Word 版 含解析）一、初三物理第十三章 电路初探 易错压轴题提优（难）1．在“测定小灯泡额定功率”实验中，小华同学用如图所示的实验器材进行了实验，其中电源电压保持6V 不变，小灯泡的额定电压为3.8V ，小灯泡的灯丝电阻大约10Ω，滑动变阻器的规格为“20Ω 1A”．（1）请用铅笔画线代替导线，在答题纸上将图甲的实物电路连接完整（连线不得交叉）____．（2）小华实验中，移动滑片P 到某处，发现电压表的示数为3V ，为了能测量小灯泡的额定功率，他将滑片P 向________（选填“左”或“右”）端滑动，直到电压表的示数为3.8V 时，观察电流表的指针位置如图乙所示，此时电流表的示数为________ ，小灯泡的额定功率为________．（3）小华想：滑动变阻器接入电路的阻值增大时，通过它的电流________，它两端电压________，（选填“变大”“变小”或“不变”）它消耗的功率是增大还是减小呢____？【答案】 左 0.4A 1.52W 变小 变大 先增大在减小【解析】【分析】【详解】（1）灯泡的额定电流： 3.8=0.3810P V I A U W==，因此电流表选择0～0.6A 的量程；用线把电流表0.6A 的接线柱、灯泡以及滑动变阻器上面任一接线柱连起来即可：（2）电压表测灯泡电压，要测灯泡的额定功率，使灯泡两端电压为3.8V，使电压表的示数由3V增大到3.8V，要使灯泡电压增大，需要电流增大，总电阻减小，滑动变阻器电阻减小，滑片向左端移动．电流表选择0～0.6A量程，每一个大格代表0.2A，每一个小格代表0.02A，电流为0.4A，则灯泡的额定功率： 3.80.4 1.52P UI V A W==⨯=；（3）滑动变阻器接入电路的阻值增大时，通过它的电流变小，电路总电压不变，根据串联电路电阻分压规律可知，它两端的电压变大,设滑动变阻器接入电路电阻为R，电路电流=UIR R+，则根据P滑=I2可知：22222000()100220U U R URR R R R R R RR⨯==Ω+++++Ω；又因为R的变化范围是0~20Ω，所以所以当滑动变阻器接入电路的阻值增大，它消耗的功率先增大后减小（当R滑=10Ω时消耗的功率最大）．【点睛】点评：本题涉及电压表的读数、滑动变阻器的变阻原理、电功率的计算，要认真审题，注意隐含条件，虽综合性强，但都属于基础知识，难度适中．2．实验小组用如图1所示的电路来探究并联电路中电流的关系，其实验思路如下∶接好电路后，把电流表分别接入到A、B、C三处，测出第一组数据；为了防止个别偶然因素的影响，他们采用以下两种方法之一来重复实验，并完成第二次和第三次测量：方法一∶改变电源电压方法二∶更换其中一条支路中的灯泡（规格不同）(1)如图2是某同学连接的并联电路的局部图，某次实验中，测量完干路电流之后，某同学想测量通过L1的电流，为接入电流表，a、b、c、d四个接点中最方便的导线拆接点是________点，同时注意，在拆接电路时，开关必须________。

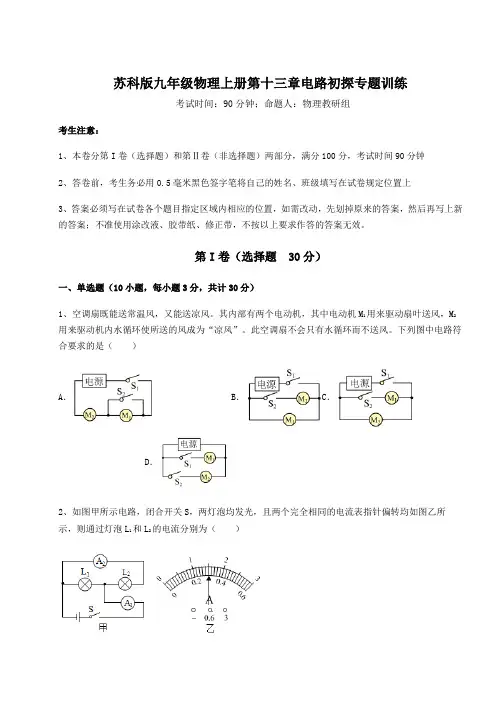

苏科版九年级物理上册第十三章电路初探专题训练考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、空调扇既能送常温风，又能送凉风。

其内部有两个电动机，其中电动机M1用来驱动扇叶送风，M2用来驱动机内水循环使所送的风成为“凉风”。

此空调扇不会只有水循环而不送风。

下列图中电路符合要求的是（）A．B．C．D．2、如图甲所示电路，闭合开关S，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，则通过灯泡L1和L2的电流分别为（）A．1.5A·0.3A B．0.3A·1.2AC．1.2A·0.3A D．0.3A·1.5A3、在乘坐公交车时，细心的小李发现在公交车后门左右扶杆上各有一个相当于开关的按钮。

当乘客按下任意按钮时，驾驶台上的指示灯发光，同时电铃响，提醒司机有乘客要下车。

下列电路图符合设计要求的是（）A．B．C．D．4、电动公交既节能、又环保。

乘坐电动公交车时，车的前后两门（电路开关）中的任意一个门没有关闭好，电动公交车都无法行驶。

如图中符合要求的电路是（）A．B． C． D．5、如图所示，在烧杯中加入盐水，将铜片和锌片插入盐水中，这样就制成了一个盐水电池。

通过观察电压表的接线和指针偏转可知（）A．锌片是盐水电池的正极B．铜片是盐水电池的正极C．电压表的示数为3V D．电压表的示数为0.6A6、现代智能手机通常支持多种解锁方式，如数字解锁、图案解锁、指纹解锁、人脸解锁等，我们可以任选一种方式解锁，解锁成功后即可正常使用手机。

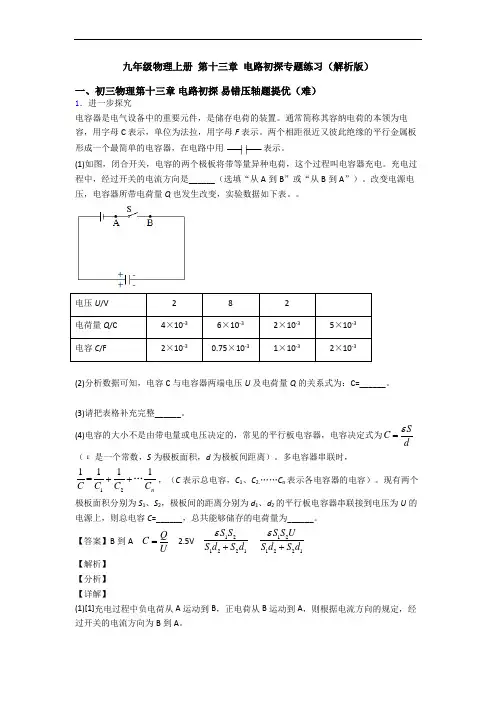

九年级物理上册第十三章电路初探专题练习（解析版）一、初三物理第十三章电路初探易错压轴题提优（难）1．进一步探究电容器是电气设备中的重要元件，是储存电荷的装置。

通常简称其容纳电荷的本领为电容，用字母C表示，单位为法拉，用字母F表示。

两个相距很近又彼此绝缘的平行金属板形成一个最简单的电容器，在电路中用表示。

(1)如图，闭合开关，电容的两个极板将带等量异种电荷，这个过程叫电容器充电。

充电过程中，经过开关的电流方向是______（选填“从A到B”或“从B到A”）。

改变电源电压，电容器所带电荷量Q也发生改变，实验数据如下表。

电压U/V282电荷量Q/C4×10-36×10-32×10-35×10-3电容C/F2×10-30.75×10-31×10-32×10-3(2)分析数据可知，电容C与电容器两端电压U及电荷量Q的关系式为：C=______。

(3)请把表格补充完整______。

(4)电容的大小不是由带电量或电压决定的，常见的平行板电容器，电容决定式为SCdε=（ε是一个常数，S为极板面积，d为极板间距离）。

多电容器串联时，121111=nC C C C++…，（C表示总电容，C1、C2.……C n表示各电容器的电容）。

现有两个极板面积分别为S1、S2，极板间的距离分别为d1、d2的平行板电容器串联接到电压为U的电源上，则总电容C=______，总共能够储存的电荷量为______。

【答案】B到AQCU= 2.5V 121221S SS d S dε+121221S Sd dUS Sε+【解析】【分析】【详解】(1)[1]充电过程中负电荷从A运动到B，正电荷从B运动到A，则根据电流方向的规定，经过开关的电流方向为B到A。

(2)[2]由表中数据可知3-3210F 2V 410C -⨯⨯=⨯3-30.7510F 8V 610C -⨯⨯=⨯3-3110F 2V 210C -⨯⨯=⨯即Q CU =则Q C U =(3)[3]根据上题所得公式Q U C=，将表中数据带入可得 33510C 2.5V 210FQ U C --⨯===⨯ (4)[4][5]现有两个极板面积分别为S 1、S 2，极板间的距离分别为d 1、d 2的平行板电容器串联接到电压为U 的电源上，电容决定式为S C d ε=则 111S C d ε= 222S C d ε=因为多电容器串联时 121111=nC C C C ++… 则12111=C C C + 带入12C C 、可得121221S S C S d S d ε=+则总共能够储存的电量为 121221US S S d C S d Q U ε+==2．小红同学对串联电路的电压规律进行了探究．（猜想与假设）串联电路总电压等于各用电器两端的电压之和．（设计与进行实验）（1）按如图所示的电路图连接电路．（2）闭合开关，排除故障，用电压表在AB间测出L1两端的电压．（3）在测L2两端的电压时，小明为了节省时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上．（4）测出AC间的电压，得出结论．（交流与评估）（1）在拆接电路时，开关必须_________．（2）闭合开关，发现电压表示数为零，则小灯泡的故障可能是L1______或L2_______．（填“短路”或“断路”）（3）小明用步骤3的方法能否测出L2两端的电压？_________，为什么？___________________________．（4）方法改进后，测出AB、BC、AC间的电压记录在下面表格中，小明分析实验数据得出结论：_________________．此实验在设计方案上存在的不足之处是_________．U AB/V U BC/V U AC/V2.4 1.43.8【答案】断开短路断路不能电压表的正负接线柱接反了串联电路中总电压等于各用电器两端的电压之和只做一次实验，一组实验数据得出的实验结论不具普遍性【解析】【分析】【详解】（1）在做电学实验连接电路的过程中，开关应是断开的；（2）由图示可知，当灯泡L1短路时，电压表短路，示数为0；当灯泡L2断路时，整个电路断开，电压表的示数为0；（3）当采用步骤3的操作时，会使电压表正负接线柱反接，不能测出灯泡L2两端的电压；（4）得出的结论为：串联电路中总电压等于各用电器两端的电压之和；由于只做了一次实验，就得出结论，这样的结论不具有普遍性．3．在连接电路时，如发现有连接错误，不少同学习惯于将电路全部拆散，重新连接。

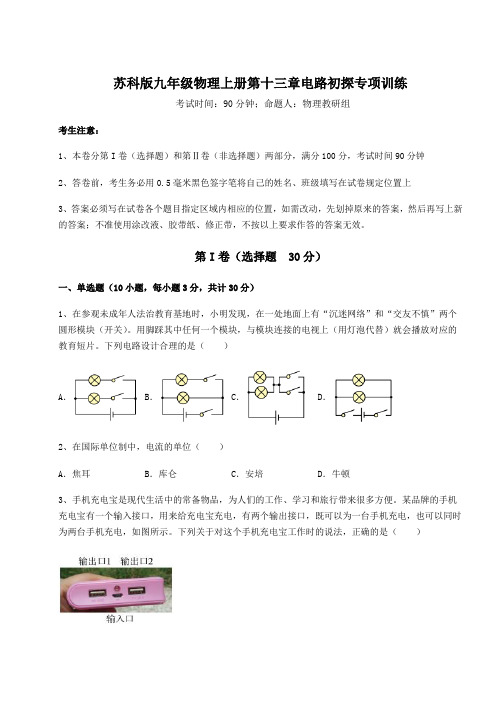

苏科版九年级物理上册第十三章电路初探专项训练考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、在参观未成年人法治教育基地时，小明发现，在一处地面上有“沉迷网络”和“交友不慎”两个圆形模块（开关）。

用脚踩其中任何一个模块，与模块连接的电视上（用灯泡代替）就会播放对应的教育短片。

下列电路设计合理的是（）A．B．C．D．2、在国际单位制中，电流的单位（）A．焦耳B．库仑C．安培D．牛顿3、手机充电宝是现代生活中的常备物品，为人们的工作、学习和旅行带来很多方便。

某品牌的手机充电宝有一个输入接口，用来给充电宝充电，有两个输出接口，既可以为一台手机充电，也可以同时为两台手机充电，如图所示。

下列关于对这个手机充电宝工作时的说法，正确的是（）A．给充电宝充电时，充电宝相当于电源B．给充电宝充电时，充电宝的化学能转化为电能C．用充电宝给手机充电时，充电宝相当于用电器D．用充电宝给两个手机同时充电时，这两个手机是并联的4、在如图所示的电路中，下列说法不正确的是（）A．闭合S1、断开S2，L1、L2都不发光B．闭合S1、S2，L1不发光，L2发光C．S1、S2都断开，L1发光，L2不发光D．闭合S2、断开S1，L1，L2都发光5、一台家用电冰箱正常工作时，通过它的电流与下列哪一个数据最接近（）A．12 A B．1.2 A C．120 mA D．12 mA6、对下列图片中所描述的说法错误的是（）A．形成“爆炸头”，是因为头发上带同种电荷而互相排斥B．将玻璃片抽走后，上面的瓶子也变成红棕色，说明只有气体物质的分子能不停地做无规则运动C．用电压表测量盐水电池两端的电压，其中钢片是电池的正极D．塞子被喷射出去时，蒸汽对外做功，将内能转化为机械能7、如图所示的电路板，正面只有一个开关和两个灯泡，电源及导线均在电路板背面。

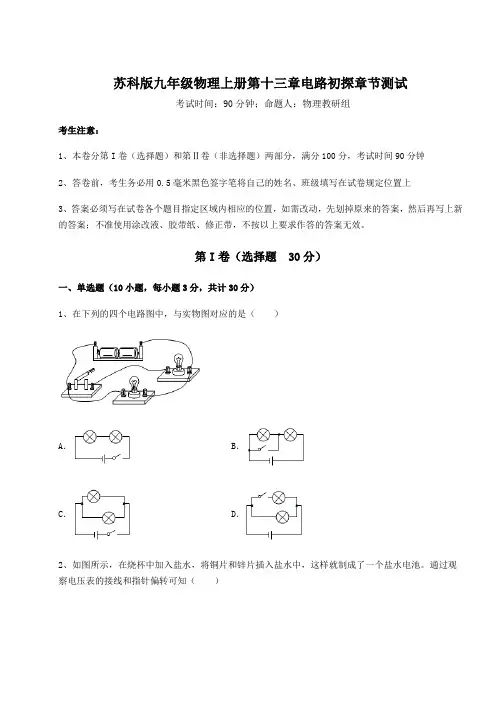

苏科版九年级物理上册第十三章电路初探章节测试考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、在下列的四个电路图中，与实物图对应的是（）A．B．C．D．2、如图所示，在烧杯中加入盐水，将铜片和锌片插入盐水中，这样就制成了一个盐水电池。

通过观察电压表的接线和指针偏转可知（）A．锌片是盐水电池的正极B．铜片是盐水电池的正极C．电压表的示数为3V D．电压表的示数为0.6A3、很多小区安装了具备人脸识别功能的门禁系统，若人脸识别成功，开关S1自动闭合，电动机启动打开门；若人脸识别不成功，则需要人工按动开关S2，才能控制电动机打开门，在图所示的四个电路中，能正确模拟此类门禁系统内部控制电路的是（）A．B．C．D．4、如图甲所示电路，闭合开关S，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，则通过灯泡L1和L2的电流分别为（）A．1.5A·0.3A B．0.3A·1.2AC．1.2A·0.3A D．0.3A·1.5A5、小明将灯泡1L 接到电源两端，发现它正常发光，当他将另一个完全相同的灯泡2L 接入这个电路中时，两个灯泡都能正常发光，那么这两个灯泡（ ）A ．一定串联B ．一定并联C ．可能串联，也可能并联D ．无法确定6、如图所示电路，以下说法正确的是（ ）A ．只接通S 2灯不亮，仅电铃响B ．只接通S 1灯不亮，电铃不响C ．只断开S 3灯亮，电铃响D ．只断开S 1灯不亮，仅电铃响7、下列物品中，通常情况下属于导体的是（ ）A ．玻璃杯B ．橡胶手套C ．铅笔芯D ．陶瓷碗8、以下与实际情况相符的是（ ）A ．我国照明电路的电压是110VB ．人体的安全电压是220VC ．一节新干电池的电压是1.5VD ．教室里一盏日光灯的功率约为1000W9、下列物品中，通常情况下属于导体的是（ ）A ．玻璃瓶B ．陶瓷碗C ．泡沫餐盒D ．不锈钢杯10、如图，串联在电路里的两盏灯甲和乙，若甲比乙亮，则通过甲灯的电流I 甲与通过乙灯的电流I 乙的大小相比较是（ ）A．I甲＞I乙B．I甲＜I乙C．I甲＝I乙D．无法判断第Ⅱ卷（非选择题 70分）二、填空题（5小题，每小题4分，共计20分）1、如图所示，导体中有电流的是_______图（选填“a”或“b”），该图中电流的方向是_______（选填“从左至右”或“从右至左”）。

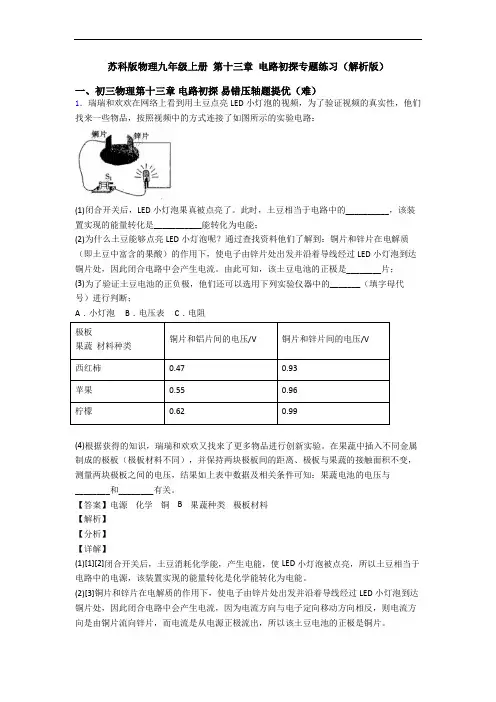

苏科版物理九年级上册第十三章电路初探专题练习（解析版）一、初三物理第十三章电路初探易错压轴题提优（难）1．瑞瑞和欢欢在网络上看到用土豆点亮LED小灯泡的视频，为了验证视频的真实性，他们找来一些物品，按照视频中的方式连接了如图所示的实验电路：(1)闭合开关后，LED小灯泡果真被点亮了。

此时，土豆相当于电路中的__________，该装置实现的能量转化是___________能转化为电能；(2)为什么土豆能够点亮LED小灯泡呢？通过查找资料他们了解到：铜片和锌片在电解质（即土豆中富含的果酸）的作用下，使电子由锌片处出发并沿着导线经过LED小灯泡到达铜片处，因此闭合电路中会产生电流。

由此可知，该土豆电池的正极是________片；(3)为了验证土豆电池的正负极，他们还可以选用下列实验仪器中的_______（填字母代号）进行判断；A．小灯泡 B．电压表 C．电阻极板铜片和铝片间的电压/V铜片和锌片间的电压/V果蔬材料种类西红柿0.470.93苹果0.550.96柠檬0.620.99(4)根据获得的知识，瑞瑞和欢欢又找来了更多物品进行创新实验。

在果蔬中插入不同金属制成的极板（极板材料不同），并保持两块极板间的距离、极板与果蔬的接触面积不变，测量两块极板之间的电压，结果如上表中数据及相关条件可知：果蔬电池的电压与________和________有关。

【答案】电源化学铜 B 果蔬种类极板材料【解析】【分析】【详解】(1)[1][2]闭合开关后，土豆消耗化学能，产生电能，使LED小灯泡被点亮，所以土豆相当于电路中的电源，该装置实现的能量转化是化学能转化为电能。

(2)[3]铜片和锌片在电解质的作用下，使电子由锌片处出发并沿着导线经过LED小灯泡到达铜片处，因此闭合电路中会产生电流，因为电流方向与电子定向移动方向相反，则电流方向是由铜片流向锌片，而电流是从电源正极流出，所以该土豆电池的正极是铜片。

(3)[4]当土豆电池可以作为电源时，接上电压表，其指针会发生偏转，故据此能判断该电池是否有电压，当电压表正向偏转时，与电压表正接线柱相连的是正极，而灯泡和电阻不能判断出电池的正负极。

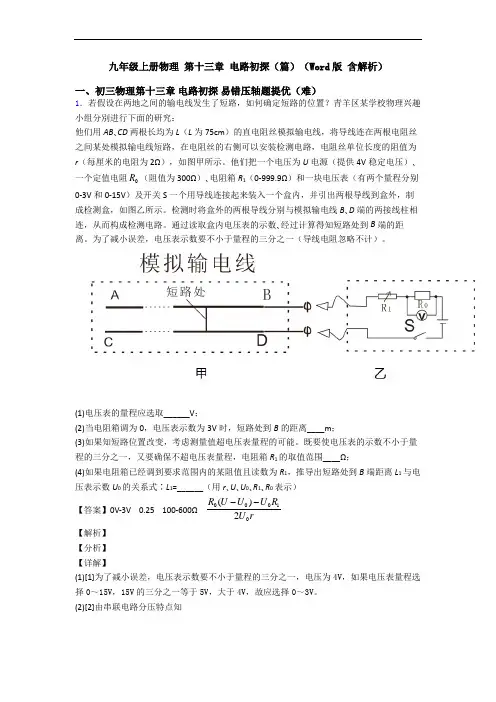

九年级上册物理第十三章电路初探（篇）（Word版含解析）一、初三物理第十三章电路初探易错压轴题提优（难）1．若假设在两地之间的输电线发生了短路，如何确定短路的位置？青羊区某学校物理兴趣小组分別进行下面的研究：他们用AB､CD两根长均为L（L为75cm）的直电阻丝模拟输电线，将导线连在两根电阻丝之间某处模拟输电线短路，在电阻丝的右侧可以安装检测电路，电阻丝单位长度的阻值为r（每厘米的电阻为2Ω），如图甲所示。

他们把一个电压为U电源（提供4V稳定电压）､一个定值电阻0R（阻值为300Ω）､电阻箱R1（0-999.9Ω）和一块电压表（有两个量程分别0-3V和0-15V）及开关S一个用导线连接起来装入一个盒内，并引出两根导线到盒外，制成检测盒，如图乙所示。

检测时将盒外的两根导线分别与模拟输电线B､D端的两接线柱相连，从而构成检测电路。

通过读取盒内电压表的示数､经过计算得知短路处到B端的距离。

为了减小误差，电压表示数要不小于量程的三分之一（导线电阻忽略不计）。

(1)电压表的量程应选取______V；(2)当电阻箱调为0，电压表示数为3V时，短路处到B的距离____m；(3)如果知短路位置改变，考虑测量值超电压表量程的可能。

既要使电压表的示数不小于量程的三分之一，又要确保不超电压表量程，电阻箱R1的取值范围____Ω；(4)如果电阻箱已经调到要求范围内的某阻值且读数为R1，推导出短路处到B端距离L1与电压表示数U0的关系式∶L1=______（用r､U､U0､R1､R0表示）【答案】0V-3V 0.25 100-600Ω0001()2R U U U RU r--【解析】【分析】【详解】(1)[1]为了减小误差，电压表示数要不小于量程的三分之一，电压为4V，如果电压表量程选择0～15V，15V的三分之一等于5V，大于4V，故应选择0～3V。

(2)[2]由串联电路分压特点知0004V 3V 13V 3r U U R U L --=='= 故0m 2300Ω5Ω0cm 0.533R L r =⨯===' 故短路处到B 的距离10.5m 0.25m 212L L =⨯='''=(3)[3]当短路发生在B 、D 两点时，根据串联电路分压的特点知01004V 3V 13V 3R U U R U --=='= 即01300Ω100Ω33R R '=== 当短路发生在A 、C 两点时，根据串联电路分压的特点知13213R U U R U -==总即022300Ω600ΩR R ==⨯=总则变阻箱接入电路的电阻为600Ω75cm 22Ωcm 300ΩR R R ''=-=-⨯⨯=总线故电阻箱R 1的取值范围为100Ω300Ω(4)[4]根据串联电路分压的特点可得00112R R L U U r U -+= 则000110()2R U U U R L U r--=2．小宇同学在“探究串联电路电压规律”的实验时，得到“电源两端电压总大于各用电器两端电压之和”的结论，这与之前“电源两端电压等于各用电器两端电压之和”的猜想不符。

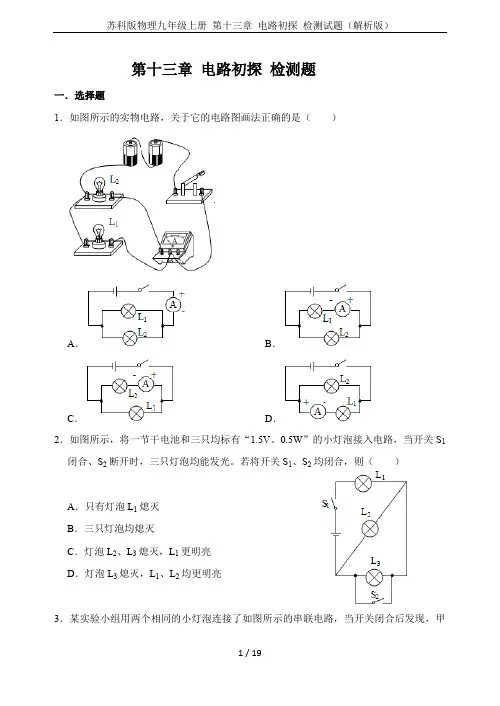

第十三章电路初探检测题一．选择题1．如图所示的实物电路，关于它的电路图画法正确的是（）A．B．C．D．2．如图所示，将一节干电池和三只均标有“1.5V、0.5W”的小灯泡接入电路，当开关S1闭合、S2断开时，三只灯泡均能发光。

若将开关S1、S2均闭合，则（）A．只有灯泡L1熄灭B．三只灯泡均熄灭C．灯泡L2、L3熄灭，L1更明亮D．灯泡L3熄灭，L1、L2均更明亮3．某实验小组用两个相同的小灯泡连接了如图所示的串联电路，当开关闭合后发现，甲乙两灯都不亮，为了找到故障原因，小张用一根导线来检查，当导线与AB两点连接时，甲灯不亮乙灯亮；当导线与BC两点连接时，两灯都不亮。

由此推测故障是（）A．AB两点间存在断路B．AB两点间存在短路C．BC两点间存在短路D．BC两点间存在断路4．随着生活水平的提高，人们外出旅游住宿宾馆司空见惯。

如图为某宾馆房间取电装置，房卡插入槽中后，房间内的电灯、电视、空调等用电器才能工作，房卡的作用相当于房间电路的（）A．总开关B．电源C．用电器D．电能表5．如图所示为小明连接的电路，他检查导线连接无误后，闭合开关S，发现两灯均不发光，于是他用一根导线分别连接到ab，bc，cd和ac两点，灯L1，L2均不发光，再用导线连接到bd两点时，灯L1发光，L2不发光，由此判定电路的故障是（）A．灯L1与开关S均开路B．灯L2与开关S均开路C．灯L1与开关S均短路D．灯L2与开关S均短路6．学校的前后门各安装一个开关，传达室内有红、绿两盏灯、电铃和电池组，若前门来人闭合开关时，红灯亮、电铃响；后门来人闭合开关时，绿灯亮、电铃响。

图中符合要求的电路图是（）A．B．C．D．7．公交车后门左右扶杆上各装有一个按钮开关（用S1、S2表示）当乘客按下任意一个开关时，电铃响起，提醒司机有乘客要下车；待车停稳后，同时按下控制电动机的开关S，后门打开，乘客才能下车、下列四个电路设计符合要求的是（）A．B．C．D．8．汽车尾灯内的示宽灯和刹车灯有时需要各自独立工作，有时需要同时工作。

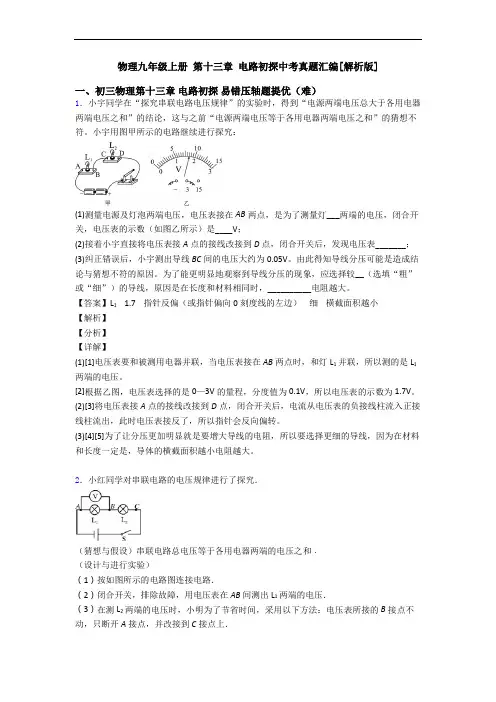

物理九年级上册第十三章电路初探中考真题汇编[解析版]一、初三物理第十三章电路初探易错压轴题提优（难）1．小宇同学在“探究串联电路电压规律”的实验时，得到“电源两端电压总大于各用电器两端电压之和”的结论，这与之前“电源两端电压等于各用电器两端电压之和”的猜想不符。

小宇用图甲所示的电路继续进行探究：(1)测量电源及灯泡两端电压，电压表接在AB两点，是为了测量灯___两端的电压，闭合开关，电压表的示数（如图乙所示）是____V；(2)接着小宇直接将电压表接A点的接线改接到D点，闭合开关后，发现电压表_______；(3)纠正错误后，小宇测出导线BC间的电压大约为0.05V。

由此得知导线分压可能是造成结论与猜想不符的原因。

为了能更明显地观察到导线分压的现象，应选择较__（选填“粗”或“细”）的导线，原因是在长度和材料相同时，__________电阻越大。

【答案】L1 1.7 指针反偏（或指针偏向0刻度线的左边）细橫截面积越小【解析】【分析】【详解】(1)[1]电压表要和被测用电器并联，当电压表接在AB两点时，和灯L1并联，所以测的是L1两端的电压。

[2]根据乙图，电压表选择的是0—3V的量程，分度值为0.1V，所以电压表的示数为1.7V。

(2)[3]将电压表接A点的接线改接到D点，闭合开关后，电流从电压表的负接线柱流入正接线柱流出，此时电压表接反了，所以指针会反向偏转。

(3)[4][5]为了让分压更加明显就是要增大导线的电阻，所以要选择更细的导线，因为在材料和长度一定是，导体的横截面积越小电阻越大。

2．小红同学对串联电路的电压规律进行了探究．（猜想与假设）串联电路总电压等于各用电器两端的电压之和．（设计与进行实验）（1）按如图所示的电路图连接电路．（2）闭合开关，排除故障，用电压表在AB间测出L1两端的电压．（3）在测L2两端的电压时，小明为了节省时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上．（4）测出AC间的电压，得出结论．（交流与评估）（1）在拆接电路时，开关必须_________．（2）闭合开关，发现电压表示数为零，则小灯泡的故障可能是L1______或L2_______．（填“短路”或“断路”）（3）小明用步骤3的方法能否测出L2两端的电压？_________，为什么？___________________________．（4）方法改进后，测出AB、BC、AC间的电压记录在下面表格中，小明分析实验数据得出结论：_________________．此实验在设计方案上存在的不足之处是_________．U AB/V U BC/V U AC/V2.4 1.43.8【答案】断开短路断路不能电压表的正负接线柱接反了串联电路中总电压等于各用电器两端的电压之和只做一次实验，一组实验数据得出的实验结论不具普遍性【解析】【分析】【详解】（1）在做电学实验连接电路的过程中，开关应是断开的；（2）由图示可知，当灯泡L1短路时，电压表短路，示数为0；当灯泡L2断路时，整个电路断开，电压表的示数为0；（3）当采用步骤3的操作时，会使电压表正负接线柱反接，不能测出灯泡L2两端的电压；（4）得出的结论为：串联电路中总电压等于各用电器两端的电压之和；由于只做了一次实验，就得出结论，这样的结论不具有普遍性．3．在如图所示的电路中，闭合开关S灯L不亮，电压表V的示数接近电源电压。

苏科版九年级物理上册第十三章电路初探专题测评考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、在图所示的电路中，电源电压保持不变。

闭合电键S，电路正常工作，一段时间后，电流表的示数变小，电压表的示数不变。

若电路故障只发生在电阻R1或R2上，用某完好的定值电阻R（R>R1）替换R1，替换后，电流表的示数变大，电压表的示数仍然不变，则（）A．R1可能断路B．R2可能断路C．R1一定断路D．R2一定断路2、关于物质的构成与分子热运动，下列说法正确的是（）A．物质是由分子、原子组成，原子由质子和中子组成B．新能源汽车实现了“零排放”，其效率已达到了100％C．丝绸摩擦过的玻璃棒吸引纸屑，说明分子间有引力D．在一小杯清水中滴入红墨水，一段时间后整杯水变红，这是扩散现象3、如图所示的四个电路中，开关S闭合后，能用电流表测量出通过电阻R1电流的电路是（）A．B．C．D．4、如图所示电路，以下说法正确的是（）A．只接通S2灯不亮，仅电铃响B．只接通S1灯不亮，电铃不响C．只断开S3灯亮，电铃响D．只断开S1灯不亮，仅电铃响5、下列各组材料中，通常情况下都属于导体的是（）A．金属、陶瓷B．铅笔芯、自来水C．玻璃、橡胶D．盐水、玻璃6、在下列电路图中，能反映人行道上红、绿交通信号灯的工作原理的是（）A．B．C．D．7、初中物理中有许多物理知识可以用简洁生动的语言来描述。

下面列出的是某位同学在课堂笔记中记录的几则老师的课堂“语录”，你认为其中对应关系不合理的是（）A．灯泡串联——一荣俱荣，一损俱损B．开关——在电路中我最重要，我一定是“老大”C．灯泡并联——独立工作，互不干涉和影响D．导线——电路接通有电流从我身上流过，我具有类似自来水管的作用8、关于电学知识，下列说法正确的是（）A．电路中的电流是从电源正极流向电源负极B．在电路中，一个开关同时控制两个灯泡，这两个灯泡一定串联连接C．电流是电荷的移动形成的D．毛皮摩擦过的橡胶棒带负电9、下列关于电压的说法正确的是（）A．电压是使自由电荷发生定向移动形成电流的原因B．电压只能使自由电子发生定向移动C．对人体的安全电压是36VD．在任何情况下，一节干电池的电压都是1.5V10、一台家用电冰箱正常工作时，通过它的电流与下列哪一个数据最接近（）A．12 A B．1.2 A C．120 mA D．12 mA第Ⅱ卷（非选择题 70分）二、填空题（5小题，每小题4分，共计20分）1、如图所示，要使两灯并联在电路中，应闭合的开关是______，使两灯串联在电路中，应闭合的开关是______，为了防止发生短路，不能同时闭合开关______。

九年级物理上册第十三章电路初探中考真题汇编[解析版]一、初三物理第十三章电路初探易错压轴题提优（难）1．瑞瑞和欢欢在网络上看到用土豆点亮LED小灯泡的视频，为了验证视频的真实性，他们找来一些物品，按照视频中的方式连接了如图所示的实验电路：(1)闭合开关后，LED小灯泡果真被点亮了。

此时，土豆相当于电路中的__________，该装置实现的能量转化是___________能转化为电能；(2)为什么土豆能够点亮LED小灯泡呢？通过查找资料他们了解到：铜片和锌片在电解质（即土豆中富含的果酸）的作用下，使电子由锌片处出发并沿着导线经过LED小灯泡到达铜片处，因此闭合电路中会产生电流。

由此可知，该土豆电池的正极是________片；(3)为了验证土豆电池的正负极，他们还可以选用下列实验仪器中的_______（填字母代号）进行判断；A．小灯泡 B．电压表 C．电阻极板铜片和铝片间的电压/V铜片和锌片间的电压/V果蔬材料种类西红柿0.470.93苹果0.550.96柠檬0.620.99(4)根据获得的知识，瑞瑞和欢欢又找来了更多物品进行创新实验。

在果蔬中插入不同金属制成的极板（极板材料不同），并保持两块极板间的距离、极板与果蔬的接触面积不变，测量两块极板之间的电压，结果如上表中数据及相关条件可知：果蔬电池的电压与________和________有关。

【答案】电源化学铜 B 果蔬种类极板材料【解析】【分析】【详解】(1)[1][2]闭合开关后，土豆消耗化学能，产生电能，使LED小灯泡被点亮，所以土豆相当于电路中的电源，该装置实现的能量转化是化学能转化为电能。

(2)[3]铜片和锌片在电解质的作用下，使电子由锌片处出发并沿着导线经过LED小灯泡到达铜片处，因此闭合电路中会产生电流，因为电流方向与电子定向移动方向相反，则电流方向是由铜片流向锌片，而电流是从电源正极流出，所以该土豆电池的正极是铜片。

(3)[4]当土豆电池可以作为电源时，接上电压表，其指针会发生偏转，故据此能判断该电池是否有电压，当电压表正向偏转时，与电压表正接线柱相连的是正极，而灯泡和电阻不能判断出电池的正负极。

苏科版九年级物理上册第十三章电路初探重点解析考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、下列关于常用的电流电压值正确的是（）A．节能灯正常工作是的电流约为3A B．电熨斗正常工作的电流约为300mAC．人体的安全电压低于36V D．一节新的干电池的电压是1.5V2、如图所示的电路中，电源电压不变，若要使电阻R1、R2串联，则下列开关状态正确的是（）A．只闭合S1B．只闭合S3C．同时闭合S1和S2D．同时闭合S1、S2、S33、初中物理中有许多物理知识可以用简洁生动的语言来描述。

下面列出的是某位同学在课堂笔记中记录的几则老师的课堂“语录”，你认为其中对应关系不合理的是（）A．灯泡串联——一荣俱荣，一损俱损B．开关——在电路中我最重要，我一定是“老大”C．灯泡并联——独立工作，互不干涉和影响D．导线——电路接通有电流从我身上流过，我具有类似自来水管的作用4、上海地区常用照明电路的电压为（）A．1.5伏B．24伏C．110伏D．220伏5、如图所示是一种海浪发电航标灯的气室部分结构图。

其工作原理是利用海浪上下起伏的力量，当海水下降时将空气吸入气室：当海水上升时，将气室内的空气推入工作室，然后在工作室内推动涡轮机，涡轮机带动发电机发电。

发出的电储存在蓄电池中，夜间释放出来提供给航标灯。

那么以下说法正确的是（）A．当海水下降时，阀门K1开启，阀门K2关闭B．当海水上升时，阀门K1关闭，阀门K2开启C．当海水下降时，该装置的工作状态类似于汽油机的排气冲程D．夜间，蓄电池的化学能转化为电能6、如图甲所示，取两个相同的验电器A和B，使A带负电，B不带电，用带有绝缘手柄的金属棒把A 和B连接起来，连接的瞬间，负电荷从A沿金属棒流向B，如图乙所示。
