锅炉水压试验方案.

锅炉整体水压试验作业指导书
一、实验目的
进行锅炉整体水压试验，以检验锅炉的密封性和可靠性，确保设备安全运行。

二、实验原理
1.水压试验是通过施加水压力，观察锅炉的各个部位是否存在漏水现象，以评估设备的密封性。

2.压力调节阀、安全阀等关键部件会在实验中被重点检测和校准。

三、实验器材
1.锅炉设备
2.压力表
3.水源
4.压力调节阀
5.安全阀
四、实验步骤
1.准备工作：
–确保锅炉设备处于停止运行状态，所有阀门关闭。

–连接好压力表和水源。

2.设置压力：
–打开水源，逐步增加水压至设计要求值，停止供水。

3.观察检测：
–检查锅炉各个部位是否有明显漏水迹象。

4.压力释放：
–释放压力，恢复锅炉设备正常状态。

5.安全操作：
–注意操作过程中的安全防护措施，避免发生意外。

五、实验注意事项
1.实验过程中严格遵守操作规程，防止操作不当导致事故发生。

2.在实验过程中要注意检查各个阀门的状态，确保安全并准确进行操作。

3.如发现异常情况，应及时停止实验，并进行必要的处理和检修。

六、实验结果分析
根据实验中观察到的情况，结合压力测试数据，评估锅炉设备的密封性和可靠性。

必要时可以进行修理和调整。

七、实验总结
锅炉整体水压试验是锅炉设备运行前的必要工作，通过本实验可以有效检验设备的性能表现，帮助确保设备安全可靠地运行。

以上为锅炉整体水压试验作业指导书，希望能够对实验操作提供指导和参考。

xxxxxx有限公司余热发电项目高压给水管道水压试验方案编制：审核：批准：Xxxxxx2022.51．概况xxxxxx余热发电锅炉为24台。

主给水泵为5台（4开1备）分4个单元，两路管道每6台炉1个单元，其中1—12号锅炉管道为1号管线，13—24号锅炉管道为2号管线，管道直径分别从Φ273×16到Φ89×5。

本次水压试验为主给水泵到24号锅炉2号管线及主给水泵到Z1-61柱阀门（1号管线）。

2．压力试验目的压力试验是承压部件的一种严密性试验，它是承压部件安装结束后和投运前一项重要工序，其目的是在冷态下检查各承压部件是否严密，强度是否足够，并对试压后检查出的缺陷及时消除，为承压部件保温施工创造条件。

压力试验是保证承压部件日后安全运行重要措施之一。

3．适用范围及编制依据3.1适用范围：本方案仅适用于xxxxxx有限公司余热发电项目高压给水工艺管道试压工作。

3.2编制依据：3.2.1《电力建设及施工验收技术规范》（锅炉机组篇）DL/T5047-953.2.2《电力建设及施工验收技术规范》（汽轮机组篇）DL/T5011-923.2.3《电力建设施工质量验收及评价规程》（汽轮机组篇）DL/T5210.2-20093.2.4《电力建设施工质量验收及评价规程》（汽轮机组篇）DL/T5210.3-20093.2.5《电力建设安全工作规程》（火力发电厂部分）DL/5009.1-20023.2.6厂区高压给水管道图纸4．人员的资格及要求4.1参加作业人员必须经技术，安全交底后方可施工4.2参加作业人员必须熟知压力试验各系统4.3参加作业人员应会正确使用和认读各测量表计5．水压试验所需主要机器及仪表6、组织机构：设总指挥1名：xxxx操作工2名：xxxx、xxxx巡检员2名：xxxx、xxxx7、安全措施：1、安全组织机构安全总负责人1名：XXX；安全员1名：XXX；操作人员2名：XXX、XXX；记录员1名：XXX；巡检人员2名：XXX、XXX。

锅炉水压试验措施
锅炉水压试验是对锅炉进行性能和安全性检测的重要环节，以下是常用的锅炉水压试
验措施：
1. 准备工作：检查锅炉的管道、阀门、附件等设备是否正常，确保无泄漏和堵塞现象。

清洗锅炉内部，清除杂质。

检查锅炉的安全阀、压力表等安全装置是否正常。

2. 填充水：逐步投入水，通过底部排出空气和杂质，确保锅炉内部充满水。

3. 加压试验：逐渐加压，将锅炉内部水压增加到设计要求的1.25倍，保持10-30分钟。

期间应检查锅炉是否有渗漏现象，以及安全阀是否正常工作。

4. 减压试验：逐渐减压，将锅炉内部水压恢复到设计要求，保持10-30分钟。

期间应
观察锅炉是否有渗漏现象，并检查安全阀是否正常恢复。

5. 检查操作：试验结束后，关闭排放阀门，排空试验中的水。

检查锅炉内部是否有异
常情况。

重点检查锅炉的排气和排水系统，以及安全阀的工作情况。

以上是一般的锅炉水压试验措施，具体操作还应根据锅炉的型号、规格和使用要求来
确定。

为了保证工作安全和质量，建议在试验前，请专业人员或锅炉制造商提供的操
作指南。

锅炉水压试验方案编制：审核：批准：锅炉水压试验方案1、水压试验目的：1.1 检查锅炉受压部件的严密性,即检查焊口及金属表面有无渗漏；1.2 检查受压部件在试验压力下是否产生肉眼可见的塑性变形。

2、水压试验范围：2.1 主蒸汽系统水压试验范围：给水操作平台至过热器出口主汽管道水压试验堵阀以及锅炉本体部分的管道附件。

2.2 再热蒸汽系统水压试验范围：再热器冷段入口蒸汽管试验用堵阀到热段出口再热器蒸汽管道水压试验用堵阀。

3、水压试验压力：根据锅炉厂提供的《锅炉运行说明书》的要求确定水压试验压力如下：锅炉水容积(m3)4、水压试验的有关规定：水压试验有关规定依据：《东方锅炉330MW亚临界四角切圆燃烧锅炉运行说明书》《XX热电厂集控运行规程》《DLT_889-2015_电力基本建设热力设备化学监督导则》。

4.1 承压部件的检修工作已全部完成。

4.2 水压试验的顺序：先再热汽系统后主蒸汽系统。

4.3 水位计参加工作压力下的水压试验，安全阀不参加水压试验，并采取闭锁措施。

4.4 水压试验升压过程中，应停止炉本体内外检修工作，非试验人员一律离开现场。

4.5 水压试验时，汽包上应安装不少于两只校检合格的压力表(要求压力表精度0.01，量程40MPa)，试验压力以就地汽包压力表读数为准，集控室DCS显示汽包压力及过热器出口压力由热工人员校验，并保持与就地表读数一致。

4.6 锅炉各部位膨胀指示器正常，无卡涩。

4.7 试验操作时应指定两人负责控制压力和监视压力表，专工现场监护指导。

4.8 上水温度应高于周围环境露点温度，此次上水为常温水。

4.9 根据《DLT_889-2015_电力基本建设热力设备化学监督导则》的第6.4条，锅炉水压试验：4.9.1 化学应准备好合格足够的水压试验用除盐水。

4.9.2 开始上水时，通知化学人员进行给水加氨调节，PH值控制在10.5-11.5。

4.9.3 上水时，值长及时通知化学人员在过热器、再热器排空管溢水处取水样，要求出口水质浊度＜20NTU；氯离子＜0.2mg/L；不合格时进行置换。

＃1锅炉水压试验方案批准：审核：编制：年月日目录一、试验目的 (2)二、试验依据及标准 (2)三、人员分工及职责 (2)四、锅炉水压试验范围 (3)五、水压试验必须具备的条件 (5)六、锅炉升压试验过程 (6)七、水压试验后的验收 (8)八、安全文明施工措施 (9)＃1锅炉整体水压试验方案一、试验目的根据原部颁《检修规程》及黔东电厂锅炉检修规程，本次#1锅炉整体水压试验是在锅炉经C级检修后，对锅炉汽水系统整体强度、膨胀受力情况、焊口焊接质量、阀门严密性等进行一次检验，以检查机组的安全、经济、可靠性。

二、试验依据及标准1、试验依据1.1、GB/T19001-2000idt ISO9001:2000《质量管理体系要求》1.2、DL/T 852—2004《锅炉启动调试导则》1.3、DL647-1998《电力工业锅炉压力容器检验规程》1.4、黔东电厂《锅炉检修规程》2、试验标准2.1当压力升到试验压力时，关闭所有阀门后，自然降压速度每分钟不大于0.1MPa；2.2受压元件金属和焊缝没有任何水珠和水雾的泄漏痕迹；2.3经宏观检查，受压元件没有明显的残余变形；2.4所有吊杆受力均匀，膨胀无异常。

三、人员分工及职责1、人员分工：总指挥：总工程师或指定负责人现场调度：生技部检查组负责：电厂生技部锅炉点检人员、C修人员、检修公司锅炉专业人员等操作组负责：发电部当值人员监表：发电部当值人员化水监督：化学当值人员安全监督：安监部2、职责:2.1到现场参加水压试验人员：总指挥、生技部负责人、安监部负责人、发电部、检修公司、C修单位相关人员等；2.2试验总指挥由公司总工程师或总工程师指定专人担任，现场指挥由当值值长担任,，试验的一切命令由总指挥发出，生技部负责协调；2.3各承压部件的现场检查工作由检修公司及生技部相关人员负责；2.4当值该炉主值负责上水及水压试验的操作，试验过程中锅炉、汽机、热工、电气、化学等专业按分工责任范围负责有关设备的检查及消缺工作；2.5当值人员应由专人监表、负责升压操作及升压过程中可能出现超压时的泄压工作；2.6化学专业负责保证供应合格的除盐水；四、锅炉水压试验范围1、一次系统试验范围：主给水管省煤器汽包下降管水冷壁管顶棚过热器管后竖井过热器管侧包墙过热器管前墙过热器管中隔墙过热器管低温过热器管进口全大屏减温器管高温过热器进出口集箱出口堵阀①主给水管到省煤器本体及疏水一次门前；②汽包本体、空气门、连排一次门、就地水位计、电接点水位计、汽包加药门及A、B侧安全门；③集中下降管、底部联箱及疏水一次门前；④水冷壁本体、定排、炉底加热一次门前；⑤顶棚过热器、后竖井过热器、包墙过热器、中隔墙过热器、低温过热器、全大屏、高温过热器本体及疏水、排汽、空气一次门前；⑥减温器管汽侧部分；⑦高温过热器进出口集箱、安全门及及疏水一次门前；2、二次系统试验范围：炉侧进口堵板冷段再热器管热段再热器管安全门及蒸汽管道炉侧出口堵板①再热器冷段堵板阀炉侧区域：②冷段再热器入口集箱及本体、疏水及排空气一次门前；③热段再热器及出口集箱、安全门、点火排汽门前、疏水一次门前；④再热器热段堵板阀炉侧区域；五、水压试验必须具备的条件1、所有参与水压试验的人员已全部到位；2、所有试验范围内的各系统、设备的检修工作已全部结束，并经验收合格；3、锅炉过热器、再热器系统压力表、流量计、温度表检修结束并投用，汽包就地压力表、汽包壁温表投入运行并能正确显示读数；4、再热器进、出口母管堵板阀加装堵板完成。

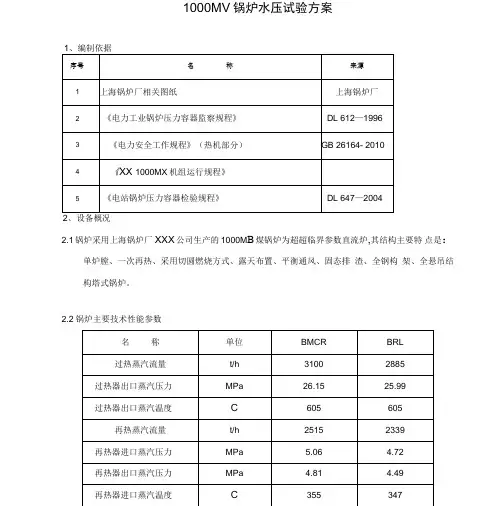

1000MV锅炉水压试验方案2、设备概况2.1锅炉采用上海锅炉厂XXX公司生产的1000M B煤锅炉为超超临界参数直流炉,其结构主要特点是：单炉膛、一次再热、采用切圆燃烧方式、露天布置、平衡通风、固态排渣、全钢构架、全悬吊结构塔式锅炉。

2.2锅炉主要技术性能参数3、水压查漏组织机构4、锅炉一次汽系统查漏范围4.1水冷壁及省煤器系统：水冷壁（水冷壁进口集箱、水冷壁中间集箱、水冷壁出口集箱、垂直水冷壁、螺旋水冷壁、灰斗水冷壁）、炉外悬吊管连接管、水冷壁出口集箱至分离器管道、省煤器、下降管系统。

4.2过热系统：一级过热器、二级过热器、三级过热器、一过进口分配集箱、一过进口分配集箱至一级过热器管道、一级过热器至二级过热器管道、二级过热器至三级过热器管道、过热器一级减温器、过热器二级减温器等。

4.3启动系统：分离器、分离器进出口管道、贮水箱、贮水箱进出口管道、循环泵进出口管道，启动循环泵、启动循环泵高压冷却器，贮水箱至大气扩容器361阀截止阀前。

4.4主蒸汽管路及高压旁路管道：从三级过热器出口集箱至汽机主汽门；高压旁路管道至高旁阀、八刖。

4.5给水管道：自给水泵出口至省煤器进口，不包括高加主路。

4.6放空气管路至一次阀。

4.7疏水管路至一次阀。

4.8取样管路至一次阀。

4.9过热器减温水至一次阀。

4.10所有分离器、贮水箱附件至一次阀。

4.11系统内热工测点、仪表等至一次阀。

5、锅炉二次汽系统查漏范围5.1再热系统：一级再热器、二级再热器、一再进口分配集箱、一再进口分配集箱至一级再热器管道、一级再热器至二级再热器管道、再热器各减温器等。

5.2减温水管道：自给水泵中间抽头至再热器5.3放空气管路至一次阀5.4疏水管路至一次阀。

5.5取样管路至一次阀。

5.6系统内热工测点、仪表等至一次阀。

&水压查漏要求6.1本次一次汽系统水压查漏第一次按10MPa执行，第二次按25MPs执行，二次汽系统水压按照4.8MPa 执行。

发电厂锅炉水压试验试验方法及步骤1、试验方法1.1 试压用水和水温根据《电力建设施工及验收技术规范》（化学篇）中有关要求，锅炉水压试验采用除盐水。

因水压试验后过热器和再热器中的水不能放尽，为了保护过热器和再热器不受腐蚀，故除盐水加入适量的氨和联胺，其氨的浓度为400~500毫克/升，联胺为150毫克/升。

在上水过程中，按比例加入水箱中搅拌均匀，使PH值大于9.5~10。

根据我们安装类似锅炉中同类汽包水压试验要求：水压试验时汽包壁温推荐保持值为≥35℃，故上水温度为35℃~70℃。

当汽包壁温<35℃时，则应对其进行加热。

加热汽源为辅汽联箱来。

1.2 上水系统上水系统利用1000m3和碱冲洗水箱作为上水水箱，上水泵利用碱冲洗水泵，其流程为：化学除盐水→1000m3水箱→补水泵→除氧器→临时管道→碱冲洗水箱（对除盐水进行加药→碱冲洗水泵→临时管道接至紧急放水管和下降管分配器疏水管（一次汽）或冷段入口减温水管（二次汽）1.3 加热系统1.3.1 从辅汽联箱来加热碱冲洗水箱。

1.3.2 从辅汽联箱来接至汽包连排管加热汽包。

1.3.3 从辅汽联箱来接至邻炉加热管对水冷壁进行加熱。

1.3.4 从辅汽联箱来接至除氧器对除盐水进行加热。

1.4 升压系统升压泵采用天津通用机械厂生产的3D -S - 40/22型电动试压泵2台，进行升压工作。

一次汽系统升压：利用低过进口集箱疏水管进行升压。

二次汽系统升压：利用再热冷段减温水管进行升压。

1.5 放水系统1.5.1 省煤器放水：利用入口集箱疏水点接至排水母管排入地沟。

1.5.2 水冷壁放水：利用上水管接至排水母管放水。

1.5.3 过热器放水：利用其疏水管接至排水母管放水。

1.5.4 再热器放水：利用低再上水管放水。

1.6 放空气利用设备上所有放空管作放空气用。

2、试验步骤2.1 气压试验为了保证水压试验一次成功，在锅炉上水前对整个系统进行风压试验，试验压力为0.4~0.6MPa，以便于提前发现泄漏点，及时清除泄漏隐患。

锅炉是工业生产中常用的一种设备，其主要功能是将水加热转化为蒸汽，用于供应热能或驱动机械设备。

为了确保锅炉的安全运行和性能稳定，锅炉水压试验是必不可少的一项工作。

本文将为大家介绍锅炉水压试验的方案。

一、试验目的锅炉水压试验的主要目的是验证锅炉的承压性能和密封性能是否符合设计要求，保证锅炉在正常工作压力和温度下能够安全运行。

通过试验可以发现和排除锅炉中潜在的问题，确保生产过程中不会出现安全隐患。

二、试验时间和地点1. 试验时间：试验时间应根据锅炉的使用频率和维修情况来确定，一般建议在每年的停产检修期间进行。

2. 试验地点：试验地点应选择在具备相应试验条件的锅炉试验区域进行，确保试验过程中的安全和便捷性。

三、试验步骤1. 准备工作a. 确保试验区域的通风良好，并确保试验区域内的工作人员掌握相应的安全操作规程。

b. 清理锅炉空腔和管道，清除污垢和杂物，确保试验过程中的顺利进行。

c. 检查锅炉的全部阀门、仪表、安全装置等设备是否正常，如有问题应及时修复或更换。

2. 注水试验a. 充分检查试验区域内的供水系统，确保供水源的可靠性和水质符合要求。

b. 开启供水阀门，逐步注入水至锅炉中，同时观察是否有泄漏现象发生。

c. 注水过程中应注意及时排放空气以确保锅炉内的空气排净。

d. 注水至设计水位后，关闭供水阀门，等待一段时间，观察锅炉的压力和水位的变化情况。

如果试验过程中发现异常，应及时中止试验，并排除问题后进行修复。

3. 保压试验a. 在注水试验的基础上，逐步增加压力，同时观察试验过程中的各项指标是否正常。

特别要注意锅炉压力表的准确性和灵敏度。

b. 保持一定压力下的时间，通常建议为30分钟，期间应密切关注锅炉本体和管道的压力变化情况。

c. 试验结束后，逐渐减少压力直至归零，确保试验过程的安全和可控性。

d. 观察试验结束后的锅炉是否有泄漏现象，并检查锅炉的各项指标是否正常。

四、试验记录和分析1. 试验记录在试验过程中，应做好详细的记录，包括锅炉的型号、试验时间、试验地点、试验人员、试验过程中的各项指标变化情况等。

锅炉水压试验方案1、水压试验的目的：全面检查锅炉受压部件，制造及安装质量，进行一次强度试验。

2、水压试验条件：（1）受热面及受压部件安装结束。

（2）汽包内部装置安装结束，并确认。

（3）本体管路安装结束，定期排污集箱安装完毕。

（4）直接焊在受压部件上的支架已焊结束。

（5）无损探伤检验合格，并经质保部门认可。

（6）根据要求，安装资料已办理签证。

（7）试压水源：应用合格的软化水，在无此水的情况下，可用自来水加防腐剂，选用联氨，数量另订。

（8）试验压力：汽包工作压力×1.25。

试压临时管道，临时管阀门必须与试压相应的等级。

3、进水：（1）打开汽包及过热器集箱空气阀、安全阀全部封死，向炉内进水，进水温度不得高于70℃，不低于5℃，若进水温度和室外温差较大时，管外壁会出现结露，这时进水要较慢，防止结露，进水需有专人值班。

（3）为了节约用水，有条件的可用0.5Mpa压缩空气试压。

4、升压：（1）水进满后，关闭排汽阀，启动试压泵，缓慢升压，升压速度每分钟不超过0.3MPa，当压力升至0.5MPa时，暂停升压，全面检查一遍，无异常情况升至工作压力，再全面检查—遍，无异常情况，方能作超压试验。

（2）试验压力以汽包压力表为准，汽包平台上留1-2人观察压力表，升至试验压力时，立即停泵，保持20分钟，检查期间无渗漏、无压降，并无异常情况，开始降压至工作压力，全面检查。

（3）在工作压力时，全面检查，若无渗漏及残余变形等现象即认为合格。

5、卸压：（1）在监察部门、建设单位等确认后方可卸压，卸压先打开放空气阀，再开启排污放水，卸压速度不宜太快，一般控制在每分钟0.3MPa。

（2）注意事项：①试压用的压力表不少于两块，上下各一块，表面为φ150以上，等级不低于1.5级，且验收合格。

②超压试验时，锅炉禁止人上下走动，更不得敲击系统，并拉警报器，非试压人员不得进入。

③试压结束后，冬天要有防冻措施，具体按有关规范执行。

锅炉水压试验方法1.1、试验的目的锅炉本体受热面管道及本体汽水管道安装结束后，按有关要求必须通过一次水压试验，其目的是锅炉在冷态条件下，以全面检查锅炉的各承压部件是否严密（包括全部焊口），刚度及强度是否满足锅炉设计有关技术要求。

1.2、水压试验范围锅炉本体受热面系统设备、管道、本体一次阀以内的全部承压部分。

即从锅炉给水进口至蒸汽出口的全部汽水管道、排污、疏放水、再循环、事故放水管道，以及仪表管道应打开一次阀，关闭二次阀，让二次阀门也参加水压试验。

安全阀不参加水压试验，试验前采用盲板密封，水位计不参加超压试验。

1.3、水压试验项目（1）锅炉本体受热面管道（包括省煤器管）；（2）给水操作台在内的给水系统；（3）锅炉本体一次阀以内的全部汽、水管道；（4）下列系统二次阀以内的受压管道：➢排污管、疏放水管道➢加药、取样管道➢事故、再循环水管道➢热工、仪表各测点管道1.4、水压试验前的准备和检查（1）水压试验前，安装单位应预先制订好切实可行的试验方案，做好本体水压试验前的各项准备和检查工作。

（2）在水压试验前，应将试验方案提前呈报当地技监部门进行审查，并通知有关人员届时参加水压试验监督、检查、指导工作。

（3）锅炉临时给水、升压、放水系统管道全部安装齐全，并可随时投入使用。

（4）锅炉安装有关检验记录、签证技术资料、检测报告应整理齐全备查。

（5）按有关要求在汽包上装设两只同等压力表，精度1.5级，表盘直径Φ150mm，并经计量部门校验合格的压力表，压力表读数以锅筒压力表为准。

（6）在难以检查部位，应搭设临时脚手架，并给予照明充足（配备用手电2支）。

（7）配备工作人员，明确组织分工及检查范围，并应设有可靠的通讯联络方式，准备好必要的检修工具。

（8）试验用水，+建设单位应及早落实好充足的除氧软化水，水温应控制在25－70℃左右。

（9）水压试验时，要求环境温度应高于5℃，否则应有可靠的防冻措施。

1.5、水压试验压力标准本体水压试验的压力为锅筒工作压力的1.25倍。

锅炉水压试验方案锅炉水压试验是用来检测和评定锅炉设备和管道系统在正常工作压力下的安全性能和密封性能的一种试验方法。

下面是一份锅炉水压试验方案，共700字。

一、试验目的：1.1 检验锅炉设备和管道系统在正常工作压力下的安全性能；1.2 检验锅炉设备和管道系统的密封性能；1.3 评定锅炉设备和管道系统的性能是否符合设计、制造和安装要求。

二、试验范围：2.1 本试验适用于各类蒸汽锅炉、热水锅炉和热油锅炉等锅炉设备和管道系统的水压试验；2.2 试验对象包括锅炉本体、锅炉附件和锅炉管道系统。

三、试验准备：3.1 检查试验设备和仪器的完好性和校验情况；3.2 清理试验设备和管道系统，移除杂物和污物；3.3 根据设计和制造要求，检查和修复锅炉设备和管道系统的缺陷；3.4 充分清洗锅炉设备和管道系统的内部，确保没有杂质和残留物。

四、试验程序：4.1 装水：将清水倒入锅炉本体，使水位稍高于最低水位线；4.2 加热：在通风条件下，启动锅炉并将水加热至试验压力；4.3 压力保持：将锅炉设备和管道系统的压力保持在试验压力下一定时间；4.4 减压：停止供热，将锅炉设备和管道系统的压力逐渐减少至大气压；4.5 脱水：排放锅炉设备和管道系统内的试验水，注意排放顺序和步骤；4.6 清洗：清洗和冲洗锅炉设备和管道系统的内部，确保无水垢和杂质；4.7 检查：检查锅炉设备和管道系统的内部和外部，确保无泄漏和损坏。

五、试验参数：5.1 试验压力：根据设计和制造要求确定试验压力；5.2 试验时间：压力保持时间应根据锅炉设备和管道系统的使用要求确定。

六、试验记录：6.1 记录试验前的准备工作；6.2 按照试验程序记录试验过程中的各项数据和观察情况；6.3 记录试验结束后的清洗和检查情况；6.4 在试验记录中注明试验结果和评定意见。

七、试验安全：7.1 在试验过程中，必须严格按照操作规程进行操作；7.2 注意锅炉设备和管道系统的各项安全事项，如防爆、防爆炉胀、防冻等；7.3 注意观察和记录各项异常情况，及时采取措施处理。

余热锅炉水压试验方案余热锅炉是一种能够利用工业废热的设备，可以将工业废热转化为蒸汽或热水用于工业生产。

为了确保余热锅炉的安全运行和性能稳定，需要进行水压试验。

下面是一份关于余热锅炉水压试验方案的详细说明。

一、试验目的：1.确保余热锅炉的水力系统的正常运行和泄漏情况；2.检验余热锅炉的蒸汽和热水系统的安全工作压力。

二、试验设备：1.检测仪器：压力表、温度计、数字表等；2.辅助设备：水泵、泄压阀等；3.试验介质：清水。

三、试验步骤：1.准备工作：（1）安装检测仪器，并进行校验，确保准确可靠；（2）检查余热锅炉的水力系统，确保无泄漏现象；（3）确认试验介质为清水，检查水质和水泵的正常运行情况。

2.试验前准备：（1）关闭燃料供应系统，并将锅炉提前排空；（2）关闭锅炉的放水阀，打开进水阀；（3）开始试验前，检查压力表和温度计的工作状态和准确度。

3.试验过程：（1）将试验水泵启动，逐渐增大流量，使锅炉内的水压升高；（2）观察并记录压力表的数值，同时检测系统水温的变化；（3）当锅炉内的压力达到设计压力时，保持一段时间，观察是否有泄漏现象；（4）当试验结束后，关闭试验水泵，打开泄压阀，放出余热锅炉内的水压。

4.试验结果分析：（1）记录试验过程中的各项数据，并与设计参数进行对比；（2）根据试验结果，评估余热锅炉的性能和系统泄漏情况；（3）如有异常情况，及时进行修复和调整，确保设备的安全运行。

四、试验注意事项：1.安全第一，试验过程中要增加警示标识，并做好安全防护措施；2.试验材料要求纯净，以免影响试验结果；3.试验水泵要根据设计要求选择合适的类型和流量，确保能够提供足够的试验流量和压力；4.试验过程中应做好记录，包括试验时间、压力、温度和流量等信息；5.如发现试验过程中有不正常情况，应立即停止试验并进行检修。

以上是关于余热锅炉水压试验方案的详细说明，通过这个试验方案可以确保余热锅炉的安全运行和性能稳定，同时也可以及时发现和解决潜在的问题，保障工业生产的正常进行。

锅炉水压试验方案一、水压试验条件1、水压试验方案制定审批完。

2、所有与受热面和承压部件焊接的密封件、内护板、保温钉、炉顶密封、炉墙附件、热工仪表部分等全部安装完成，需要进行热处理的工作全部完成。

3、所有吊杆受力均匀，临时加固支撑件全部清除，悬吊部件全部处于自由状态。

4、所有膨胀指示器安装完毕，并调至零位。

5、汽包内清理干净，检查后封闭人孔。

6、具备供合格除盐水的条件，水量和水质满足要求。

7、水压试验用压力表、温度计等仪表经校验合格，临时上水管施工完成，排水畅通，楼梯通道畅通安全，炉膛内外照明良好。

二、水压试验的范围省煤器及给水管道（截止到给水泵出口操作台）、汽包、降水管、四侧水冷壁、四侧包墙、低温过热器、高温过热器、屏式过热器、分隔屏、炉顶导汽管、主汽管道（截止到炉侧电动主汽门）、疏水、排污、放空、取样、加药、放水等管道原则上截止到一次门以内。

三、水压试验压力水压试验如厂家无明确要求，则按汽包工作压力的1.25倍进行水压试验。

四、水压试验程序风压检查→水冲洗→10%工作压力水压试验→工作压力试验压力→超压试验→放水五、水压试验基本要求1、水压试验环境温度应在5℃以上；当环境温度低于5℃时，试验水温按厂家要求进行。

2、在水压试验前，对受压元件进行风压预检，压力推荐为0.3MPa，试验用空气应过滤无油。

3、水压试验中升降压的速度不能过快，一般应不大于每分钟0.3MPa。

4、水压试验过程中，升至工作压力后应先暂停升压做全面检查，无泄漏和异常情况后再继续升至试验压力，保持20分钟，然后降至工作压力进行全面检查。

承压部件无渗漏和湿润现象，无残余变形为合格。

当压力升至试验压力后，保持20分钟，然后降至工作压力下进行全面检查。

5、锅炉双色水位计只参加工作压力试验。

6、所有受压元件、所有制造厂和安装焊口、与承压部件相连接的所有焊缝、阀门等均要进行仔细地检查。

7、水压期间必须设专人监视压力表，统一指挥，严禁随意操作。

目录一、锅炉简介和水压试验主要目的及特点二、编写依据三、锅炉水压试验领导小组组成人员四、水压试验：㈠水压试验的范围㈡水压试验的条件㈢水压试验的要求㈣水压试验的准备工作㈤水压试验的步骤㈥水压试验的合格标准五、锅炉水压试验的安全事项一、锅炉简介和水压试验主要目的及特点1、本工程2台余热锅炉是为满足建材厂的余热回收而设计的一种余热蒸汽发电的余热锅炉。

⑵锅炉主要参数3SP锅炉自然循环、露天立式布置，高温烟气自上而下分别横向冲刷过热器管箱、蒸发器（4）管箱、蒸发器（3）管箱、蒸发器（2）管箱、蒸发器（1）管箱、省煤器管箱。

AQC锅炉自然循环、露天立式布置，高温烟气自下而上分别横向冲刷过热器管箱、蒸发器管箱、省煤器管箱。

锅炉受热面全部采用异形换热元件——螺旋鳍片管,并在制造厂内组装完成，全部以管箱式结构到达现场,减少现场施工工作量。

①锅筒SP锅炉锅筒直径Ø1500安装在钢架顶部；AQC锅炉锅筒直径Ø1500安装在钢架顶部，除氧器安装在7米层平台。

锅筒内部装置的一次分离采用缝隙挡板结构，二次分离元件为特殊的钢丝网分离器。

为了保证好的蒸汽品质和合格的锅水，还装有加药管和表面排污管。

为了便于控制水位，装有紧急放水管。

为保证安全和便于操作，锅筒上部设压力表、安全阀和备用管座。

锅筒前方设两组石英玻璃管水位表，其中一只为双色水位表，便于用户用工业摄像头监视水位；一只为电接点液位计管座，可作为水位显示和接水位报警器用；设两组水位平衡容器，作水位记录与控制用。

②钢架与平台扶梯锅炉钢架由四根立柱组成，SP锅炉6080*3830*6080mm，生根于12.6M土建混凝土平台上，锅筒搁置在A-1、2轴顶部。

钢架按七度及以下地震烈度设计；平台设七层。

AQC锅炉钢架有四根立柱组成，柱中心尺寸为6000*2800*6000mm，生根于6M土建混凝土平台上，锅筒搁置在2轴顶部。

钢架按七度及以下地震烈度设计；平台设四层。
