自动化检测技术及仪表习题样本

仪表与自动化专业技术测试试题一、专业技术管理能力测试（共40分）说明:本部分侧重测试专业技术管理能力，主要内容是公司QHSE 体系E版文件中仪表与自动化专业管理程序、有关管理规定、有关标准.1、术语与定义（共10分,每小题1分）（1）一级监控管道：答案:是指由北京油气调控中心直接直接进行远程控制操作的管道。

（2)二级监控管道：答案：是指北京油气调控中心只进行监视而不进行远程控制操作的管道。

(3)变更：答案:是指不同于原有的仪表、自动化硬件设备替换及软件系统改变。

（4）一般故障：答案：是指对生产运行不造成任何影响的故障。

(5）紧急故障：答案:是指对生产运行造成影响或存在潜在生产运行风险的故障.(6）控制参数：答案：是指输油气管道在输送过程中各类工艺控制不能突破的一系列上限和下限的指标（包括设定值），主要包括油气管道设计参数、允许参数、报警参数及保护(泄压、水击等）参数等.（7）工厂验收测试（FAT）：答案：是指在SCADA系统装箱发运工程现场进行安装前，为验证系统硬件/软件配置正确、系统功能齐全、系统性能符合设计文件规定所进行的测试。

（8）现场验收测试（SAT）：答案：是指在SCADA系统安装完成后，在工厂验收测试的基础上,加上现场检测仪表和受SCADA系统控制的设备一起，为检验SCADA系统完整性和逻辑解决方案正确性等所进行的全面测试.（9）安全仪表系统：答案:是指实现一个或多个安全仪表功能的仪表系统,可以由传感器、逻辑控制器及执行元件的任何组合组成的系统。

（10）管道泄漏检测系统:答案:是指用来监测管道泄漏状态的仪表自动化系统。

当管道发生泄漏时,能对泄漏位置进行定位并给出报警信息。

2、在QHSE体系文件《仪表自动化专业管理程序》中，管理内容有哪些？（10分）答案：共11项，分别为：人员管理、设备及控制系统指标管理、维检修作业管理、安全仪表管理、检测与评估管理、代维管理、变更管理、更新改造及大修理管理、备品备件管理、资料管理、生产运行监视系统管理.3、在QHSE体系文件中，与仪表自动化专业管理密切相关的管理规定主要有哪些？（10分）答案：主要有《仪表检定管理规定》、《安全仪表系统管理规定》、《通信自动化代维管理规定》、《管道泄漏检测系统管理规定》、《SCADA 系统维护检测管理规定》、《仪表自控设施变更管理规定》、《工艺及控制参数限值管理规定》。

《检测技术及仪表》习题集题库一、填空与选择1、差压式流量计，流量Q与成正比，转子流量计，流量Q与成正比。

2、转子流量计在出厂时必须用介质标定，测量液体用标定，测量气体用标定。

3、铂铑一铂材料所组成的热电偶，其分度号为；镍铬一镍硅材料组成的热电偶，其分度号为4、铂电阻温度计，其分度号为Pt100，是指在温度为时，其电阻值为5、差压式液位计因安装位置及介质情况不同，在液位H=0时会出现差压△P、△P和△P三种情况，我们分别称差压式液位计、、6、电子自动电位差计的工作原理是采用工作的，是根据已知来读取7、动圈显示仪表与温度传感器配接使用时应相互，某CZ-101型是与配接使用，某CZ-102型是与配接使用。

8、差压式流量计是一种截面、压降流量计。

转子式流量计是一种截面、压降流量计。

9、热电偶温度计是以为基础的测温仪表，分度号为K是指电极材料为、热电阻温度计是利用金属导体的随温度变化而变化的特性来测温、分度号为Pt100是指温度为时，电阻值为10、使用热电偶温度计测温需考虑冷端温度补偿问题，常用的四种补偿方法为、、和11、电位差计是根据原理工作的，是将被测电势与相比较，当平衡后由读取12、自动电子电位差计与热电偶配套测温冷端温度补偿是利用桥路电阻实现的，它是一个随温度变化的13、绝对误差在理论上是指仪表和被测量的之间的差值。

工业上经常将绝对误差折合到仪表测量范围的表示，称为14、测量物位仪表的种类按其工作原理主要有下列几类、、、、、、和15、热电偶测量元件是由两种不同的材料焊接而成，感受到被测温度一端称16、检测仪表的组成基本上是由、、三部分组成。

17、在国际单位制中，压力的单位为，记作，称为符号以表示，简称为18、在压力测量中，常有、、之分。

19、工业上所用的压力仪表指示值多数为，即和之差。

20、应用液柱测量压力的方法是以液体原理为基础的。

一般是采用充有水或水银等液体的、、进行压力测量的。

21、应用弹性变形测量压力常用的弹性元件有、、等。

第1章（P15）1、基本练习题（1）简述过程控制的特点.Q：1）系统由被控过程与系列化生产的自动化仪表组成；2）被控过程复杂多样，通用控制系统难以设计;3)控制方案丰富多彩，控制要求越来越高；4)控制过程大多属于慢变过程与参量控制；5）定值控制是过程控制的主要形式.（2）什么是过程控制系统？试用框图表示其一般组成。

Q：1）过程控制是生产过程自动化的简称。

它泛指石油、化工、电力、冶金、轻工、建材、核能等工业生产中连续的或按一定周期程序进行的生产过程自动控制,是自动化技术的重要组成部分。

过程控制通常是对生产过程中的温度、压力、流量、液位、成分和物性等工艺参数进行控制,使其保持为定值或按一定规律变化，以确保产品质量和生产安全，并使生产过程按最优化目标自动进行。

2）组成框图:（3)）单元组合式仪表的统一信号是如何规定的？Q:各个单元模块之间用统一的标准信号进行联络.1）模拟仪表的信号：气动0.02~0.1MPa、电动Ⅲ型：4～20mADC或1~5V DC。

2）数字式仪表的信号：无统一标准。

(4）试将图1—2加热炉控制系统流程图用框图表示.Q：是串级控制系统.方块图：（5）过程控制系统的单项性能指标有哪些？各自是如何定义的?Q：1）最大偏差、超调量、衰减比、余差、调节时间、峰值时间、振荡周期和频率。

2）略(8）通常过程控制系统可分为哪几种类型？试举例说明。

Q：1）按结构不同,分为反馈控制系统、前馈控制系统、前馈—反馈复合控制系统；按设定值不同，分为定值控制系统、随动控制系统、顺序控制系统。

2）略（10）只要是防爆仪表就可以用于有爆炸危险的场所吗？为什么？Q：1）不是这样。

2)比如对安全火花型防爆仪表，还有安全等级方面的考虑等。

(11）构成安全火花型防爆系统的仪表都是安全火花型的吗?为什么？Q：1）是。

2）这是构成安全火花型防爆系统的一个条件。

2、综合练习题（1）简述图1-11所示系统的工作原理,画出控制系统的框图并写明每一框图的输入/输出变量名称和所用仪表的名称。

自动化《检测技术及仪表》习题1.按仪表工业规定，仪表的精确度可划分为若干等级，精度数字越小，其精度越高。

2.传感器通常由敏感元件和转换元件组成。

3.仪表的精度不仅与绝对误差有关，还与仪表的测量范围有关。

4. 金属电阻应变式传感器是一种利用金属电阻应变片将应变转换成电阻变化的传感器。

5.半导体应变片原理是半导体材料的电阻率随作用应力而变化的现象称为半导体材料的压阻效应。

6. 电感式传感器 分为自感式和互感式两种传感器，互感式传感器又分为差动变压器和电涡流式传感器。

7. 采用差动变间隙式结构的电感传感器是为了改善传感器的灵敏度和线性度。

8.平板电容传感器电容量dSC ε=，柱形电容器电容量dD LC ln2πε=。

9.压电晶体压电效应的产生是由于晶格结构在机械力的作用下发生变形所引起的。

10.主要的压电晶体有两种：石英和水溶性压电晶体。

11.磁电式传感器基于电磁感应原理。

12.半导体热敏电阻分为：正温度系数PTC 、负温度系数NTC 、临界温度系数CTR 三种。

临界温度系数的热敏电阻通常用于开关元件。

13.负温度系数热敏电阻的电阻-温度特性是：14.热敏电阻的伏安特性是：在稳态下，通过热敏电阻的电流I 与其两端之间的电压U 的关系，称为热敏电阻的伏-安特性。

15. 热电偶测量温度的原理是基于热电效应 。

16.热电阻测量线路采用直流电桥线路，主要考虑其引线电阻和接触电阻影响，常采用三线接法和四线接法（一般为实验室用）。

17. 热电偶连接补偿导线时，一定要注意在一定的温度范围内，补偿导线与配对的热电偶具有相同或相近的热电特性。

18.光电转速计主要有反射式和直射式两种基本类型。

19.光纤传感器一般由光源、敏感元件、光纤、光敏元件（光电接收）和信号处理系统组成。

20.光纤传感器按工作原理分为功能型光纤传感器和传光型光纤传感器。

21.莫尔条纹：光栅常数相同的两块光栅相互叠合在一起时，若两光栅刻线之间保持很小的夹角θ，由于遮光效应，在近于垂直栅线方向出现若干明暗相间的条纹，即莫尔条纹。

=+平均无故障工作时间有效度平均无故障工作时间平均故障修复时间1基本知识引论1、测量范围、测量上、下限及量程测量范围：仪器按照规定的精度进行测量的被测变量的范围测量下限：测量范围的最小值测量上限：测量范围的最大值量程:量程=测量上限值—测量下限值1.２．３灵敏度：被测参数改变时，经过足够时间仪表指示值达到稳定状态后，仪表输出变化量与引起此变化的输入变化量之比 灵敏度Y U∆=∆ 1。

2.4误差绝对误差：∆max δ绝对误差 = 示值-约定真值相对误差:δ相对误差(％)= 绝对误差/约定真值引用误差:max δ引用误差（％)= 绝对误差/量程最大引用误差:最大引用误差（％) = 最大绝对误差/量程允许误差:最大引用误差≤允许误差1.2。

5精确度仪表的精确度通常是用允许的最大引用误差去掉百分号后的数字来衡量。

精确度划分为若干等级，简称精度等级，精度等级的数字越小,精度越高1。

2。

8可靠度：衡量仪表能够正常工作并发挥其同能的程度课后习题1.１检测及仪表在控制系统中起什么作用,两者关系如何?检测单元完成对各种参数过程的测量，并实现必要的数据处理；仪表单元则是实现各种控制作用的手段和条件,它将检测得到的数据进行运算处理，并通过相应的单元实现对被控变量的调节。

关系:二者紧密相关，相辅相成,是控制系统的重要基础１。

2 典型检测仪表控制系统的结构是怎样的，各单元主要起什么作用?被控——检测单元—-变送单元——显示单元——操作人员对象——执行单元-—调节单元—作用:被控对象：是控制系统的核心检测单元:是控制系统实现控制调节作用的及基础，它完成对所有被控变量的直接测量，也可实现某些参数的间接测量。

变送单元：完成对被测变量信号的转换和传输，其转换结果须符合国际标准的信号制式。

变：将各种参数转变成相应的统一标准信号;送:以供显示或下一步调整控制用。

显示单元：将控制过程中的参数变化被控对象的过渡过程显示和记录下来,供操作人员及时了解控制系统的变化情况。

一、填空题（20%；每题2分。

）1.仪表的检定方法可归纳成：示值比较法和标准物质法两种。

2.温标是一个量度温度的标尺；它规定了温度读数的起点（零点）和测温基本单位。

3.压力检测主要方法有：液柱式压力检测、弹性式压力检测、负荷式压力检测、电气式压力检测。

4.当测量稳定压力时，最高压力不应超过量程上限的3/4 ；当测量脉动压力时，最高压力不应超过量程上限的2/3 ；当测量高压压力时，最高压力不应超过量程上限的3/5 ；为了保证测量准确度，最小工作压力不应低于量程的1/3 。

5.电气式压力检测是利用敏感元件将被测压力转换成各种电量工作的，其传感器有：应变式传感器、压电式传感器、压磁式传感器、电容式传感器。

6.在热电偶测温回路中，只要保证连接导线、仪表等接入时两端温度相同，则不影响回路热电势。

这是根据中间导体定律得出的结论。

7.节流装置（孔板）取压方式有：角接取压法、法兰取压法、径距取压法、理论取压法、管接取压法五种。

8.用压力表测液位时，仪表安装高度应与液位零位的高度相同，否则，应对高度差进行校正。

9.湿度表示法有：绝对湿度、相对湿度、露点温度。

介质磁化率大于零的物质称为顺磁性物质，反之小于零的物质称为逆磁性物质。

二、判断题（10%；每题1分；对的在括号内打，错的在括号内打╳。

）1.真值是某变量本身所具有的真实值；约定真值是一接近真值的值，用约定真值代替真值时它们间的误差可忽略。

(√ )2.液位变化时，浮筒式液位计浮筒位置变化，因而可测出液位高低。

（X ）3.在相同条件下，椭圆形弹簧越扁平，则其管端位移越大，仪表也越灵敏。

(√)4.当用热电偶测温时，若连接导线使用补偿导线，就可不考冷端温度补偿。

（X ）5.检定仪表时得到某仪表的精度为1.1%，则仪表精度等级应定为1.0级。

（X ）6.采用全辐射法测温，测量值不需修正即得实际温度。

( X )7.角接取压和法兰取压只是取压方式不同，但标准孔板的本体结构是一样的。

⾃动检测技术及仪表试卷A标准答案%282005%29昆明理⼯⼤学试卷A院系：信⾃学院、⾃动化系专业：级：2005 学年学期考试科⽬：⾃动检测技术及仪表学⽣姓名：学号：⼀、填空题（20%；每题2分。

)1. 按误差数值表⽰的⽅法，误差可分为绝对误差、相对误差、引⽤误差。

2. 温标的三要素是指基准温度点、基准仪器、和插补公式。

3. 单管压⼒计与U形管压⼒计相⽐，其读数误差可减⼩⼀半，其原因是它只进⾏⼀次读数。

4. 当测量稳定压⼒时，最⾼压⼒不应超过量程上限的 3/4 ；当测量脉动压⼒时，最⾼压⼒不应超过量程上限的 2/3 ；当测量⾼压压⼒时，最⾼压⼒不应超过量程上限的 3/5 。

5. 静压式液位计是根据流体的静压平衡原理⼯作的，它可分为压⼒式和差压式两⼤类。

6. 热电偶产⽣热电势的充要条件是：两种不同的电极材料和、两接点温度不同。

7. 当充满管道的流体流经节流装置时，流束将在缩⼝处发⽣⾜部收缩，从⽽使流速增加，⽽静压⼒降低。

8. 绝对零度是—273.16 oC；⽔的三相点是 273.16 K或 0.01 oC；⽔的冰点是 273.15 K或 0 oC；⽔的沸点是 373.15 K或 100 oC。

9. 热导式⽓体分析仪测某⽓体浓度时，应满⾜的条件是：背景⽓体的导热系数要基本相同和待测⽓体的导热系数和背景⽓体的导热系数有较⼤的差别。

10. 热磁式氧分析器是利⽤氧⽓是⼀种强顺磁性⽓体，以及氧⽓的磁化率与温度平⽅成反⽐这⼀特性进⾏测量的。

⼆、判断题（(10%；每题1分；对的在括号内打，错的在括号内打╳。

)1. 测量值⼩数点后的位数愈多，测量愈精确。

(╳)2. 红外⽓体成分分析仪可测混合⽓体中任何组分的含量。

()3. 当被测压⼒⾼于⼤⽓压时，被测压⼒引⾄单管压⼒计的盅形容器中去。

(√)4. ⽤椭圆齿轮流量计测流量的过程中，同流体的流动形态即雷诺数有关。

( ╳ )5. ⽤电容式液位计测导电液的液位时，介电常数是不变的。

《自动检测技术及仪表》课后作业第一章：绪论1. 实现自动化的目的和方法是什么？2. 自动化的主要内容有哪些？3. 自动化仪表的发展过程中，我国仪表经历了哪几个阶段？4. 自动检测技术的发展趋势是什么？5. 自动检测系统的基本构成是什么？各环节的作用是什么？第二章：检测仪表系统的构成原理1. 检测的基本方法有哪些？其特点是什么？如何确定检测方法。

2. 检测仪表系统的信号选择方法有哪能些？3. 提高仪表检测精度的方法.有哪能些？4. 简述变送器的基本构成及理想输入输出特性，写出其输入输出表达式。

5. 分别简述模拟式变送器、数字式变送器的构成原理，二者的输出信号有何不同？6. 何谓变送器的零点调整、量程调整和零点迁移？它们的作用各是什么？模拟变送器和数字变送器各是如何实现量程调整的。

第三章：测量误差及仪表的性能指标1.测量误差是如何分类的，产生测量误差的主要原因是什么。

2.掌握测量误差的目的是什么。

如何分析和处理测量误差。

3.仪表性能指标的定义；仪表三项性能指标的确定方法；4.附加题：①一台温度变送器当输入信号从100℃变到900℃时，输出信号由4mA上升至20mA，求此台仪表的灵敏度。

②测量80mA的电流信号，要求最大误差小于1.2mA，下列仪表选哪台合适？给出理由。

(a)、1.0级0~200mA ；(b)、1.0级0~100mA ；(c)、1.5级0~100mA。

第四章：过程参数检测技术1.检测过程参数的作用是什么？工业上常见的过程参数主要有哪些？2.过程参数的测量方法有哪些？如何考虑选用测量方法。

3.传感器、变送器的作用各是什么？二者之间有什么关系？4.构成检测系统的仪表在信号传递时，要考虑哪些问题，解决方案有哪些。

5.有一台DDZ-III型两线制差压变送器，已知其量程为20～100kPa，当输入信号为40kPa和70kPa时，变送器的输出信号分别是多少？6.自动检测系统的设计方法和原则。

7.自动化仪表的种类及作用是什么？信号制有哪些？8.常用的国际标准信号制是什么内容？HART通讯协议内容是什么？9.画系统流程图的目的是什么？流程图的表达方式有哪些？4-1温度测量及变送 P56-T3、4、5、6、7P161-T1、2、84-2压力测量及变送 P68-T2、8、10、11、124-3流量测量及变送 P98-T1、5、6、13、154-4物位测量及变送 P103-T3、5、6第五章：现代检测技术（从以下补充可选作业中选择做5题）P217-T3、5、7P233-T4、9、10P239-T1、3、4、5P248-T1、2P263-T1、2P272-T1、3、4、6----------本学期需要完成的作业共计50题。

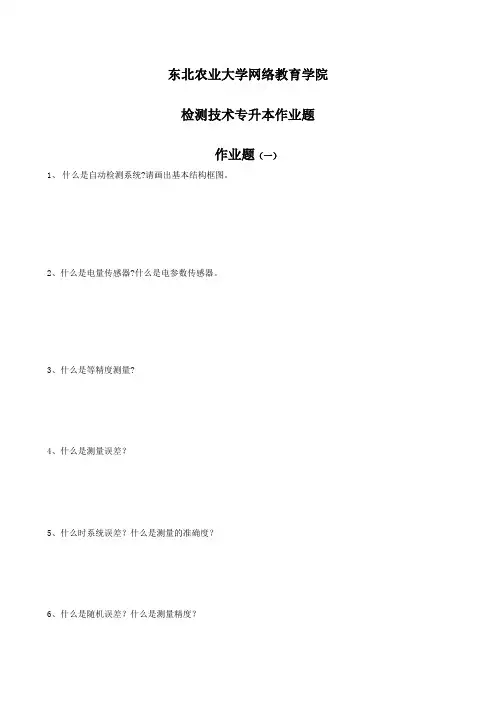

东北农业大学网络教育学院检测技术专升本作业题作业题（一）1、什么是自动检测系统?请画出基本结构框图。

2、什么是电量传感器?什么是电参数传感器。

3、什么是等精度测量?4、什么是测量误差？5、什么时系统误差？什么是测量的准确度？6、什么是随机误差？什么是测量精度？7、么是测量的精确度？8、什么是静态误差，什么是动态误差？9、什么是电阻应变传感器，它分为几类？10、．差动自感传感器有何特点？11、．请说出测量的随机误差有那些统计特点？作业题（二）1、热电偶属于什么类型的传感器，它的基本测温原理是什么？2、试述如何应用导线补偿法测量热电偶的回路电势？其理论依据是什么？3、磁电式传感器的工作原理是什么？请画出其测量加速度的原理图，并说明测量的理论依据。

4、什么是压电效应，影响极化电荷的因素有那些？5、举例说明压电传感的应用实例，并画图说明其工作原理，6、．什么是霍尔效应？霍尔元件的电磁特性是怎样的？7、请说出可以测量位移的传感器有哪些？并说出它们的个自特点，作业题（三）1．下图是压缩式压电加速度传感器的结构图,测量时通过机座底部的螺孔将传感器与试件刚性的固定在一起,试说明其工作原理.2．设计一个能反应差动电容器可动电极位移方向的测量电路，并说明其工作原理。

3．请设计一个通过改变介电常数的液位计结构示意图,并说明其测量液位的工作原理(要求在数学上加以证明).4. 什么是光电效应,请说出光电传感器有那些基本特性.作业题（四）1．电偶的测温原理是什么？人们用mV表接入热电偶回路测量回路电动势，怎样才能保证mV表的串入不影响回路电动势，其原理是什么？2．请说出磁电传感器的工作原理，磁电传感器可以进行那些测量（说出4种）？下图为一磁电式转速传感器，其中定子和转子都是由铁磁材料构成的，请说出测量轴转速的工作原理。

3. 设计一个能反应差动传感器中间衔铁位移方向的检测电路，并说明工作原理。

作业题（五）1．请画出应用电阻应变片粘贴在柱形弹性元件上构成的测量拉力的传感器示意图，并说明各电阻应变片的作用及画出测量电路，输出电压表达式。

分章节知识点C11．开闭环仪表各有何优缺点？P6-72．检测系统的静/动态特性有哪些？P7-103．一阶系统的计算；4．仪表的误差与等级方面的计算。

C21．检测技术的一般原理P29-302．检测仪表的组成与各部分的作用 P2图1。

1或P97图3。

13．检测仪表的设计方法按结构形式来分主要有四类，即简单直接式变换、差动式变换、参比式变换和平衡（反馈）式变换 P100-108C3对位移、力与压力、振动、转速、温度、物位、流量、成分等常用工程量作测试，按提出的测试要求，设计测试方案，选传感器，分析方法，测试步骤，预期结果。

参习题C4 虚拟仪器的特点。

一简答题1．测量压力的仪表，按其转换原理的不同，可分为几类，各是什么？答：测量压力的仪表，按其转换原理的不同，可分为四大类，分别为：1）液柱式压力计；2）弹簧式压力计；3）电器式压力计；4）活塞式压力计。

2．测量的基本方程式是什么？它说明了什么？答：3．测量物位仪表按其工作原理主要有哪些类型？答：1）直读式物位仪表；2）差压式物位仪表；3）浮子式物位仪表；4）电磁式物位仪表；5）和辐射式物位仪表；6）声波式物位仪表；7）光学式物位仪表。

4．什么是温度？温度能够直接测量吗？答：温度是表征物体冷热程度。

温度不能直接测量，只能供助于冷热不同物体之间的热交换，以及物体的某些物理性质随冷热程度不同变化的特性来加以间接测量。

5．什么是压力式温度计，它是根据什么原理工作的？答：应用压力随温度的变化来测量的仪表叫压力式温度计。

它是根据在密闭系统中的液体。

气体或低沸点液体的饱和蒸汽受热后体积膨胀或压力变化这一原理制作的，并用压力表来测量这种变化，从而测得温度。

6．差压变送器的检测元件为什么要做成膜盒结构，用单膜片行不行？答：因为膜盒组件在使用的差压范围内，具有很好的灵敏度和线性，而当差压超过使用范围时，即单向过载时，膜盒不但不坏，而且也极少有影响；由于膜盒内充有硅油，它除了传递压力之外，还有限尼作用，所以仪表输出平稳；由以上可知单膜片不能耐单向过载，尽管它加工方便，灵敏度高，不宜使用。

关于计算的部分复习题1、用标准压力表来校准工业压力表时，应如何选用标准压力表精度等级可否用一台精度等级为级，量程为0～25Mpa 的标准来检验一台精度等级为级，量程为0～的压力表为什么答：选用标准压力表来校准工业压力表时，首先两者的量程要相近，并且标准表的精度等级要高于被校准表的精度等级，至少要高一个等级。

题中的标准表精度等级为级，量程为0～25Mpa ，则该标准表可能产生的最大绝对误差为Δmax1=(25-0)×%=(Mpa)被校准表的精度等级为等级，量程为0～，其可能产生的最大绝对误差为 Δmax2=×%=(Mpa)显然，Δmax1＞Δmax2,这种选择是错误的，因为虽然标准表精度等级较高，但是它的量程太大，故不符合选择的原则。

2、有一块压力表，其正向可测到，负向可测到。

现只校验正向部分，其最大误差发生在处，即上行和下行时，标准压力表的指示值分别为和。

问该压力表是否符合准确度等级为级的要求答：该压力表的量程为 （）=（MPa ） 测量误差为Δ上=（MPa ），Δ下=（MPa ） 压力表的基本误差为，满刻度相对误差为%5.1%714.0%1007.0005.0max 〈=⨯=δ3、有一吊车的拉力传感器如右图所示。

其中电阻应变片R 1、R 2、R 3、R 4贴在等截面轴上。

已知R 1、R 2、R 3、 R 4的标称阻值均为120Ω，桥路电压为2V ，重物质量为m ， 其引起R 1、R 2变化增量为Ω。

（1）画出应变片组成的电桥电路。

（2）计算测得的输出电压和电桥输出灵敏度。

（3）说明R 3、R 4起到的作用。

答：（1）应变片组成如右图所示的半桥电路。

V V R R E R R R R R R R R R E U o 01.01202.1222)()()(223341111=ΩΩ⨯=∆=⎥⎦⎤⎢⎣⎡∆++-+∆+∆+=（2）12/==∆=ER R U K o U（3）R 3、R 4可以进行温度补偿。

2023年《传感器与检测技术》试题(模拟卷)一、判断题(每题1分, 共20分)1 线性度好旳系统敏捷度就高( ⨯ )2 燃点高旳爆炸气体环境旳防爆规定比燃点低旳爆炸气体环境低( √ )3 铜热电阻旳测量范围比铂热电阻测量范围宽。

( ⨯ )4 在相似旳温度变化范围内, 分度号Pt100旳热电阻比Pt10旳热电阻变化范围大, 因而敏捷度较高。

( ( )5 热敏电阻旳长处是温度系数大, 一般为金属电阻旳十几倍【几十倍】, 敏捷度高。

( ( )6 以完全真空作参照点旳压力称为绝对压力。

( √ )7 过程控制系统中压力计旳单位一般为牛顿。

( × )8 金属应变片旳敏捷度与材料无关, 与形变量有关。

( ×)9 电容式液位传感器不能检测导电液体旳液位。

( × )10 对于浮顶罐, 采用大直径旳浮子会明显地增大摩擦力, 导致测量误差增大。

( ×)11 音叉法测物位属于一种反射式超声波物位检测法。

【187】( × )12 磁浮子舌簧管液位计旳浮子壳体必须用磁性材料制成。

( × )13 瞬时流量对管道长度积分就得到合计流量。

( × )14 科里奥利流量计对直管段旳规定比差压流量计高。

( × )15 莫尔条纹旳方向与光栅条纹旳方向是垂直旳。

( √ )16 移动光栅与主光栅倾斜旳角度越大, 莫尔条纹旳间距越大。

( ×)17 光电编码器一般是用来测量转动旳角度旳, 不能直接测量转速。

( ×)18 质谱仪器是运用电磁学原理进行物质旳分离、同位素旳测定和化学成分分析旳一种分析仪器。

【263】(√)19 在一定条件下, 电阻丝旳温度与导热系数成线性关系。

( ×)20 气体旳导热系数值极小, 可以直接测量。

( ×)二、选择(每题2分, 共40分)1 在相似旳工作电压和变化量时, 全臂差动电桥旳敏捷度是单臂电桥旳（B）倍A. 2B. 4C. 6D. 82 测量门旳厚度, 前10次测量得到平均值为9.5, 第11次测量值为9.3, 则第11次测量旳误差为( D )A -0.2B 0.2C 0.1D 以上都不是3下面( D )是最佳旳测量低温旳廉金属热电偶。

自动检测与控制仪表习题及答案1．测量误差的分类有几种？答：按误差出现的规律可分为系统误差、随机误差和粗大误差。

2．仪表的准确度等级是如何规定的？请列出常用的一些等级？答：准确度是表征仪表的测量值接近真实值的程度，用仪表的满刻度相对误差（略去百分号）来衡量。

仪表的准确度划分为若干个等级，称准确度等级。

国家统一规定的准确度等级有0.05，0.1，0.25，0.35，0.5，1.0，1.5，2.5，4.0等。

3. 什么是检测装置的静态特性？其主要技术指标有哪些？答:静态特性是指检测系统在被测量处于稳定状态时,输出量与输入量之间的关系特性。

静态特性的主要技术指标有线性度、精度、灵敏度、迟滞、重复性、分辨力、稳定性及可靠性等。

4．什么是仪表的测量范围及上、下限和量程？彼此有什么关系？答：用于测量的仪表都有测量范围．测量范围的最大值和最小值分别称为测量上限和测量下限，量程是测量上限值和测量下限值的差，用于表示测量范围的大小。

已知上、下限可以确定量程，但只给出量程是无法确定上、下限以及测量范围的。

5．什么叫仪表的基本误差、测量误差和附加误差？有何区别？答:测量误差是指仪表的输出值与真实值之间的差异，可以用绝对误差、相对误差和引用误差等来表示。

测量误差按仪表使用的工作条件分类，有基本误差和附加误差。

基本误差是指在规定的标准条件下仪表的测量误差。

当仪表的使用条件偏离规定的工作条件范围，出现的额外误差称附加误差。

6．检测元件在检测系统中有什么作用？答:检测元件是敏感元件和转换元件的总称。

敏感元件是检测仪表和检测系统的关键，决定了被测量的可测范围、测量准确度和仪表的使用条件。

仪表首先要对敏感元件进行很好的选择。

另外，转换元件的设计也非常重要，转换元件将敏感元件的输出转换成其他形式的物理量，以便于信号的传输、处理和显示。

7. 热电阻式检测元件主要分为几种?各适合于什么场合?答: 热电阻式检测元件分为两大类：一是金属热电阻；二是半导体热电阻。

检测与自动化仪表试题答案第一章 绪论1．典型检测仪表控制系统：——通常泛指石油、化工、热工行业生产过程的工业四大参数：温度、压力、流量、物位的控制系统（TC 、PC 、FC 、LC ）。

2．无特殊条件要求，常规工业检测仪表控制系统的结构图基本相同，而与具体选用的仪表无关！ 3．常规工业检测仪表控制系统的基本构成包括被控对象、检测敏感元件-变送器、显示仪表、调节器、给定器和执行器等。

4．误差公理：“一切测量都具有误差，误差自始至终存在于所有的科学实验过程中”；采用何种仪表测得的值都有误差5．绝对误差=示值-“真值”；绝对误差必须有±号、数值、单位（量纲）！6．实际相对误差：%100(%)0⨯∆=A A γ；标称相对误差：%100(%)⨯∆=xx γ。

7．引用误差又称作满度相对误差：%100(%)⨯∆=FSFS S γ；最大引用误差——最大满度相对误差：%100||(%)max max ⨯∆±=FSFS S γ 8．仪表的精度（等级）一般以a 表示，是最大引用误差去掉±号和（%）号后的数字，而且必须取相应的标准系列值；校验仪表时取偏大值，选择仪表时取偏小值；不同仪表的精度等级的系列标准值是不同的！9．已知控制流程图绘制控制系统结构图10．典型检测仪表控制系统结构图如下，简单说明各个环节的名称和功能。

被控对象：检测单元——“一次仪表”：变送单元：非电量→电量；电量→“统一信号” 显示、记录单元——“二次仪表” 调节、控制单元——“三次仪表” 执行单元 ★安全栅 ※11．用测量范围为-50～15OkPa 的压力传感器测量 14OkPa 压力时 , 传感器测得值为142kPa, 求该示值的绝对误差、实际相对误差、标称相对误差和引用误差。

解：%1%100501502%100%40851%1001422%100%42861%1001402%10021401420+=⨯--+=⨯∆==⨯+=⨯∆=+=⨯+=⨯∆=+=-=∆）（引用误差：。

机电一体化技术（航空电气方向）专业《检测技术及仪表》形成性考核作业册姓名_________________学号_________________分校_ _ _ __信息技术与机电工程系2013年 9月《检测技术及仪表》形成性考试作业一成绩__________教师签名__________日期__________第1章绪论思考题与习题1-1.单项选择题1）用万用表交流电压档(频率上限仅为5kHz)测量频率高达100kHz、10V左右的高频电压，发现示值还不到2V，该误差属于 B 。

用该表直流电压档测量5号干电池电压，发现每次示值均为1.7V，该误差属于 A 。

A.系统误差B.粗大误差C.随机误差D.动态误差1-2. 指出下列情况哪些属于随机误差，哪些属于系统误差，或两者皆有？1）电压表刻度不均匀；2）米尺因温度改变而伸缩；3）天平未调水平；4）游标卡尺零点不准；5）电子秤内部温度与环境不一致产生温漂；6）加热丝的电阻随温度变化对恒温器温度带来的误差；7）电压表视差；8）电桥检流计的零点漂移；9）欧姆表的接触电阻；10）电网电压的变化对恒温器加热功率带来的误差。

答：1、系统；2、系统；3、系统；4、系统；5、系统+随机；6、系统；7、随机；8、系统；9、系统+随机；10、随机。

1-3. 某压力表准确度为2.5级，量程为0～1.5MPa，求：1）可能出现的最大满度相对误差γm。

2）可能出现的最大绝对误差△m为多少千帕？3）测量结果显示为0.70MPa时，可能出现的最大示值相对误差γx。

答：1）可能出现的最大满度相对误差可以从准确度等级直接得到，即γm=±2.5%2）△m=γmAm=±2.5%×1.5Mpa=±0.0375Mpa=±37.5kPa3）γx=△m×100%/Ax=±0.0375×100%/0.70=±5.36%1-4. 现有准确度为0.5级的0～300℃的和准确度为1.0级的0～100℃的两个温度计，要测量80℃的温度，试问采用哪一个温度计好？答：经计算，用0.5级表以及1.0级表测量时，可能出现的最大示值相对误差分别为±1.88%和±1.25%。
