一种穹顶索网式大口径环形桁架可展开天线创新设计一种穹顶索网式大口径环形桁架可展开天线创新设计引言：随着现代通信技术的飞速发展，对于大口径环形桁架可展开天线的需求也越来越高。
大口径环形桁架可展开天线作为一种重要的通信设备，其性能和稳定性对通信系统的正常运行起着重要作用。
本文将介绍一种基于穹顶索网结构的大口径环形桁架可展开天线的创新设计，旨在提高其性能和可靠性。
一、设计背景与动机目前，大口径环形桁架可展开天线主要采用平面结构，并且在展开后需要进行较长时间的校准和调整，这既浪费时间又增加了维护成本。
同时，平面结构天线在设计上存在一些弊端，如结构稳定性较差、重量较大等，限制了其在实际应用中的发展。
为了改善这些弊端，我们引入了穹顶索网结构，并在此基础上进行了创新设计。
穹顶索网结构可以提供更好的稳定性和刚度，且在展开过程中具有较强的自动校正能力，同时还可以有效减轻天线自重。
基于这些优势，我们决定采用穹顶索网结构来设计大口径环形桁架可展开天线。
二、设计方案与原理1. 结构设计为了实现基于穹顶索网结构的大口径环形桁架可展开天线，我们首先进行了结构设计。
整体结构由较轻的桁架单元和穹顶索网构成，其中桁架单元可通过铝合金材料制成，而穹顶索网则可采用高强度的钢丝或者碳纤维材料制成。
2. 展开原理在展开过程中，天线需要通过电动机或液压装置逐渐展开。
穹顶索网结构的自动校正能力可以有效帮助天线调整至最佳工作状态，而不再需要进行繁琐的人工校准和调整。
此外，由于桁架单元较轻且结构稳定，大大降低了天线的自重，同时还增加了天线的使用寿命。
三、实验与性能评估为了验证我们的创新设计，我们进行了一系列的实验和性能评估。
实验结果显示，基于穹顶索网结构的大口径环形桁架可展开天线在性能和可靠性方面表现出色。
1. 性能评估利用射频测试仪器进行了频率响应和波束宽度的测试，结果表明该天线在频率范围内具有良好的工作性能，并且波束宽度较大，可以满足通信系统的要求。

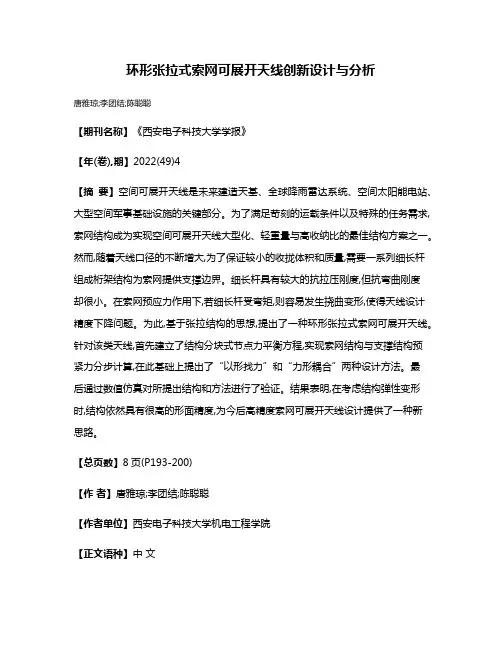

环形张拉式索网可展开天线创新设计与分析唐雅琼;李团结;陈聪聪【期刊名称】《西安电子科技大学学报》【年(卷),期】2022(49)4【摘要】空间可展开天线是未来建造天基、全球降雨雷达系统、空间太阳能电站、大型空间军事基础设施的关键部分。
