开关电源调试详细步骤

开关电源TL494控制芯片的电路设计及调试(开关电源课程设计)
开关电源TL494控制芯片是一种常用的控制芯片，它能够实现开关电源的电压和电流稳定控制，是开关电源的核心控制部件。

下面是TL494控制芯片的电路设计及调试步骤：
1. 电路设计
根据开关电源的需要，设计电源的输入电压、输出电压和输出电流等参数，并选择合适的开关管、电感和电容等元件。

2. 搭建电路原型
根据电路设计图，搭建电路原型，注意元件的布局和连接方式，保证电路的稳定性和可靠性。

3. 编写程序并调试
将TL494控制芯片与MSP430单片机相连接，并编写程序。

在调试过程中，可以先将电源的输出电压和电流设定为目标值，然后逐步调整控制芯片的参数，如占空比、频率等，观察输出是否稳定和符合要求。

如果出现问题，可以通过示波器等工具进行检测和分析，找出问题所在并进行调整。

4. 完善电路和程序
在调试完成后，可以对电路和程序进行完善，如加入保护电路、优化控制算法等，以提高电源的性能和稳定性。

需要注意的是，在设计和调试过程中，应注意安全问题，如避免高压触电、防止电路短路等，以确保人身安全和电路的正常运行。

开关电源安装调试过程开关电源安装调试过程电源在组装前，根据BOM单准备好各种元器件、常用的工具和辅料。

正确使用得心应手的工具，既可提高工作效率，又能保证装配质量。

分立元件在安装前要全部测试。

先安装贴片元件，比如贴片IC、贴片电阻、贴片电容等。

而后是插件元件，比如体积小、高度低的电阻和二极管、DIP封装的IC等元件，最后是安装体积尺寸较大的带有功率器件的散热片。

注意有极性的电子元器件的极性标志，比如电解电容、二极管等。

不同尺寸的引脚和焊盘应选用不同功率的电烙铁来焊接，以保证焊接质量和可靠性。

元器件组装完成后，调试方法按如下顺序进行：1.准备调试仪器。

2.通电前检查。

3.通电后观察。

4.各项电性能测试。

调试前准备好相关的测试仪器仪表，开关电源的调试仪器主要有AC Source（或者是隔离变压器、自耦调压器、交流电压表、交流电流表、功率计）、电子负载(或者是直流电压表、直流电流表、可变滑动功率电阻)、双踪示波器、点温计和绝缘阻抗耐压测试仪。

各元器件安装完毕后，不要急于通电，首先要根据电路原理图认真检查电路接线是否正确，元器件引脚之间是否有短路，二极管、三极管和电解电容极性是否有错误等。

然后连接相关测试仪表，检查仪器仪表档位是否正确，通电前确保自耦调压器处于低的输出电压位置，电路是否需要接入最小负载以及负载连接是否正确等。

电源接通后不要急于测量数据，应首先观察有无异常现象。

调节自耦变压器，使输入电压逐步升高，用示波器观测功率开关MOS管的电压波形，这一点十分重要，该电压波形可以反映出尖峰电压大小，是防止开关管损坏的最佳观测点。

此外还要观测输入电流是否过大，有无冒烟，是否有闻到异常气味，测量各元器件是否发烫等现象。

开关电源正常启动工作后，接下来可以进行电性能测试。

首先是稳压范围的测试，在轻载条件下，将输入电压从最小值开始逐步升高到最大值，观察输出电压是否稳定。

而后是负载特性的测试，在额定输入电压条件下，将负载电流从最小值开始逐步升高到最大值，观察输出电压是否稳定。

第一贴，最简单的项目：UC3842控制电路学习板现象：UC3842供电正常，但是Vref居然不是5V,而是高于5V。

解决办法：把管脚重新焊一遍。

分析：UC3842的GND脚焊接不良，导致电压浮起来了。

项目：某实验室一台电源坏了，拆开一看，UC3875控制的全桥，需要修理。

现象：初步检查，功率管坏了，由于没有同型号的管子，把所有的管子换成同功率等级的管子。

上电之后，输入电压较低的时候，一切正常。

当输入电压较高的时候，驱动混乱，频率抖动。

解决办法：把功率管的驱动电阻增大，该现象消失，一切正常，电源修好。

分析：新的管子寄生参数和旧管不同，在同样的驱动电路下，开关速度会比较快，导致干扰比较大，在高压的时候，干扰大到影响控制电路的工作。

简单写写几条：1、元件焊接要仔细，不能发生虚焊，虚焊非常要命，而且不容易看出来。

方向不能焊反，尤其是二极管的方向。

我曾经焊错过桥式整流二极管的方向，直接导致滤波电解电容加了反压，很危险。

2、如果调试中需要飞线，而且是来回信号线，要把去线和回线绞在一起。

因为如果去线和回线，形成包围面积的话，就相当于一个天线，很容易串入干扰。

3、母线供电不仅要有大的滤波电容，而且要有高频滤波电容。

输出时候的滤波也是一样。

项目：UC3845双管正激现象：两个管子关断之后，DS所承受的电压非常悬殊，并非理论上的各自一半。

猜测是 MOS的参数不一致导致，把上下管焊下来，交换位置，结果，还是一样。

看来和MOS 无关。

解决办法：调节两管驱动，让他们尽量同时关断，情况略有改善，但还是无法平分电压。

分析：这个应该是两个原因引起的，一个是PCB寄生参数的不同导致，两个位置的管子，DS 的实际电容有差异。

另外一个是，驱动不是很同步关断。

项目：UC3845控制辅助绕组反馈的反激现象：主路输出电压在开机的时候有很大过冲。

但是，参与反馈的辅助绕组的电压并没有过冲。

解决办法：为了可调节调整率，辅组绕组上串联了一个电阻。

如何一步一步设计开关电源？开关电源设计调试步骤全过程针对开关电源很多人觉得很难，其实不然。

设计一款开关电源并不难，难就难在做精，等你真正入门了，积累一定的经验，再采用分立的结构进行设计就简单多了。

万事开头难，笔者在这就抛砖引玉，慢慢讲解如何一步一步设计开关电源。

开关电源设计的第一步就是看规格，具体的很多人都有接触过，也可以提出来供大家参考，我帮忙分析。

在这里只带大家设计一款宽范围输入的，12V2A的常规隔离开关电源。

1、首先确定功率根据具体要求来选择相应的拓扑结构；这样的一个开关电源多选择反激式(flyback)基本上可以满足要求。

在这里我会更多的选择是经验公式来计算，有需要分析的，可以拿出来再讨论。

2、选择相应的PWMIC和MOS来进行初步的电路原理图设计当我们确定用flyback拓扑进行设计以后，我们需要选择相应的PWMIC和MOS来进行初步的电路原理图设计(sch)。

无论是选择采用分立式的还是集成的都可以自己考虑。

对里面的计算我还会进行分解。

分立式：PWMIC与MOS是分开的，这种优点是功率可以自由搭配，缺点是设计和调试的周期会变长（仅从设计角度来说）；集成式：就是将PWMIC与MOS集成在一个封装里，省去设计者很多的计算和调试分步，适合于刚入门或快速开发的环境。

3、做原理图确定所选择的芯片以后，开始做原理图(sch)，在这里我选用STVIPer53DIP(集成了MOS)进行设计。

设计前最好都先看一下相应的datasheet，确认一下简单的参数。

无论是选用PI的集成，或384x或OBLD等分立的都需要参考一下datasheet。

一般datasheet里都会附有简单的电路原理图，这些原理图是我们的设计依据。

4、确定相应的参数当我们将原理图完成以后，需要确定相应的参数才能进入下一步PCBLayout。

当然不同的公司不同的流程，我们需要遵守相应的流程，养成一个良好的设计习惯，这一步可能会有初步评估，原理图确认，等等，签核完毕后就可以进行计算了。

中达开关电源系统调试操作书请各县市代维人员按照<<中达调试操作书>>上的步骤调试好新旧中达开关电源的参数：中达开关电源一次下电应设为44V、二次下电应设为46.8V；新型中达开关电源(带OBO防雷模块、带低压隔离侦测板)必须在侦测板上（用万用表直流电压档表笔接入第二个孔：低压隔离跳脱调节和第四孔：地线孔）把电压调至4.68V；侦测板上不能有红灯亮，亮红灯表示侦测板处于手动状态，按一下第五个按钮红灯灭，表示处于自动状态。

《中达开关电源系统调试操作书》中达电通电源系统操作及参数设定：说明系统运作资料的显示和告警画面的说明, 以及系统如何进行参数设定, 已由用户针对某些特定的参数重新设定, 其余则由出厂时设定完成。

系统显示1. 首页画面：监控单元（CSU ）的资料显示，是液晶显示器(LCD)和三个发光二极管来执行。

红色为主要告警指示，黄色为次要告警指示，黄色为均充充电指示（见上的CSU 显示屏幕图示）。

液晶显示器首页显示画面的内容为：直流输出电压、直流输出电流、交流输入电压、系统状态。

在正常状况下系统异常告警资料并不显示，只有在供电系统发生异常时，才会有系统告警内容显示出来。

开机时首页画面显示：直流电压--直流供电系统直流输出电压 负载电流--供电系统输出总负载电流交流电压—系统交流电压(取第二相) 状 态--显示系统的状态(浮充,均充)在首页下，按下列按键分别显示下列内容：增 —显示资料内容.（只能查看,不能设置或更改）减 —显示参数设定内容.（下面详细讲解）回车 —显示历史纪录内容和时间.直流电压 54.3 V 负载电流 0 A 交流电压 220 V 状态 浮充 主要告警指示灯次要告警指示灯均充指示灯（只能查看,不能设置或更改）返回—显示告警内容.（只能查看,不能设置或更改）2. 系统操作参数设定画面在系统操作前，必须现进行模块ID重置，操作步骤见，否则会导致系统模块均充灯闪烁不停。

开关电源调试过程与注意事项开关电源是广泛应用于各类电子设备中的一种电源，它能够将交流电转换为直流电供给电子设备使用。

在使用开关电源时，调试过程和注意事项对于保障设备的稳定工作和安全使用非常重要。

接下来，我们将讨论开关电源调试的过程和注意事项。

我们将讨论一些开关电源调试的基本步骤和过程。

再讨论一些调试中需要注意的事项。

**开关电源调试过程**1. **检查输入电压**：在开始调试之前，首先要确保输入电压符合开关电源的额定电压范围。

过高或过低的输入电压都会对开关电源的正常工作造成影响。

2. **连接负载**：将开关电源与负载设备连接，并根据负载的性质选择合适的电流和电压参数。

3. **逐步升压**：在保证连接正确的前提下，逐步升高输入电压，观察开关电源和负载设备的工作情况。

4. **波形检测**：使用示波器或者多用途表等仪器检测输出波形，确保输出电压、电流波形符合要求。

特别是要检查是否有过大的纹波和噪声。

5. **调整参数**：针对特定的应用需求，调整开关电源的输出参数，如输出电压、输出电流等。

6. **稳定测试**：在设备工作稳定后，进行长时间的稳定性测试，观察开关电源的工作状态和负载设备的运行状况。

**开关电源调试注意事项**1. **注意安全**：在进行开关电源调试时，一定要严格遵守安全操作规程，避免触电和其他安全事故的发生。

特别是当接触高压部分时，应该采取相应的防护措施。

2. **防止过载**：在进行调试时，要避免过载操作，特别是要根据负载特性选择合适的电流和电压参数，避免对开关电源和负载设备造成损坏。

3. **谨慎调整参数**：调整开关电源的参数时要谨慎，遵循调试手册上的指导，避免误操作导致设备损坏。

4. **良好散热**：开关电源在长时间运行时会发热，要确保良好的散热条件，避免过热影响设备寿命和稳定性。

5. **注意防护地**：在调试时，一定要确保开关电源的防护地连接正确，避免外界电磁干扰对设备的影响。

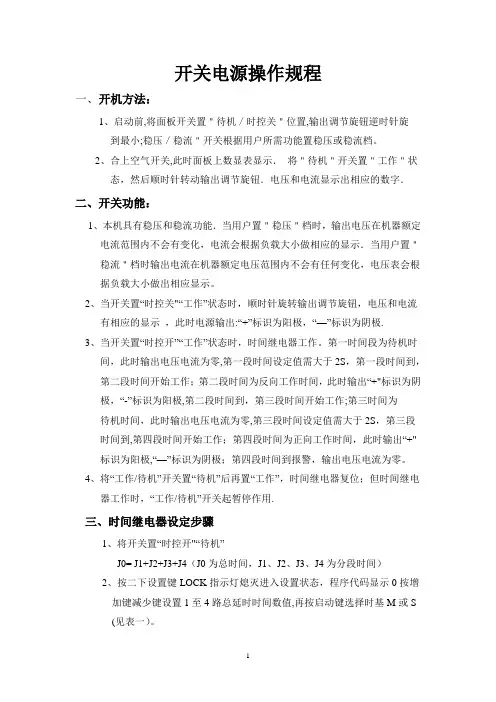

开关电源操作规程一、开机方法：1、启动前,将面板开关置＂待机／时控关＂位置,输出调节旋钮逆时针旋到最小;稳压／稳流＂开关根据用户所需功能置稳压或稳流档。

2、合上空气开关,此时面板上数显表显示．将＂待机＂开关置＂工作＂状态，然后顺时针转动输出调节旋钮．电压和电流显示出相应的数字．二、开关功能：1、本机具有稳压和稳流功能．当用户置＂稳压＂档时，输出电压在机器额定电流范围内不会有变化，电流会根据负载大小做相应的显示．当用户置＂稳流＂档时输出电流在机器额定电压范围内不会有任何变化，电压表会根据负载大小做出相应显示。

2、当开关置“时控关"“工作”状态时，顺时针旋转输出调节旋钮，电压和电流有相应的显示，此时电源输出:“+”标识为阳极，“—”标识为阴极.3、当开关置“时控开”“工作”状态时，时间继电器工作。

第一时间段为待机时间，此时输出电压电流为零,第一段时间设定值需大于2S，第一段时间到，第二段时间开始工作；第二段时间为反向工作时间，此时输出“+"标识为阴极，“-”标识为阳极,第二段时间到，第三段时间开始工作;第三时间为待机时间，此时输出电压电流为零,第三段时间设定值需大于2S，第三段时间到,第四段时间开始工作；第四段时间为正向工作时间，此时输出“+"标识为阳极,“—”标识为阴极；第四段时间到报警，输出电压电流为零。

4、将“工作/待机”开关置“待机”后再置“工作”，时间继电器复位；但时间继电器工作时，“工作/待机”开关起暂停作用.三、时间继电器设定步骤1、将开关置“时控开"“待机”J0= J1+J2+J3+J4（J0为总时间，J1、J2、J3、J4为分段时间）2、按二下设置键LOCK指示灯熄灭进入设置状态，程序代码显示0按增加键减少键设置1至4路总延时时间数值,再按启动键选择时基M或S(见表一）。

3、按一下设置键程序代码显示1按增加键减少键设置第1路延时时间，再按启动键选择时基M，S,0。

请各县市代维人员按照<<中达调试操作书>>上的步骤调试好新旧中达开关电源的参数：中达开关电源一次下电应设为44V、二次下电应设为46.8V；新型中达开关电源(带OBO防雷模块、带低压隔离侦测板)必须在侦测板上（用万用表直流电压档表笔接入第二个孔：低压隔离跳脱调节和第四孔：地线孔）把电压调至4.68V；侦测板上不能有红灯亮，亮红灯表示侦测板处于手动状态，按一下第五个按钮红灯灭，表示处于自动状态。

《中达开关电源系统调试操作书》中达电通电源系统操作及参数设定：说明系统运作资料的显示和告警画面的说明, 以及系统如何进行参数设定, 已由用户针对某些特定的参数重新设定, 其余则由出厂时设定完成。

系统显示1. 首页画面：监控单元（CSU ）的资料显示，是液晶显示器(LCD)和三个发光二极管来执行。

红色为主要告警指示，黄色为次要告警指示，黄色为均充充电指示（见上的CSU 显示屏幕图示）。

液晶显示器首页显示画面的内容为：直流输出电压、直流输出电流、交流输入电压、系统状态。

在正常状况下系统异常告警资料并不显示，只有在供电系统发生异常时，才会有系统告警内容显示出来。

开机时首页画面显示：直流电压--直流供电系统直流输出电压 负载电流--供电系统输出总负载电流交流电压—系统交流电压(取第二相) 状 态--显示系统的状态(浮充,均充)在首页下，按下列按键分别显示下列内容：增 —显示资料内容.（只能查看,不能设置或更改）减 —显示参数设定内容.（下面详细讲解）回车 —显示历史纪录内容和时间.（只能查看,不能设置或更改）返回—显示告警内容.（只能查看,不能设置或更改）2. 系统操作参数设定画面在系统操作前，必须现进行模块ID重置，操作步骤见，否则会导致系统模块均充灯闪烁不停。

增键—向上调整选项/增加数值减键—向下调整选项/减少数值回车键—进入选择的项目/数据存贮并回到上一级菜单返回键—返回到上一级菜单/不存贮数据并回到上一级菜单.1 告警参数设定1.1 高压停机设定按回车此项要求更改为58.0伏1.2 高压告警按回车键出现如下画面：此项不要求更改.(只需查看值为57.5伏) 1.3 低压告警按回车键出现如下画面：此项不要求更改.(只需查看值为44伏)1.4按回车键出现如下画面：此项不要求更改.(只需查看值为290伏)1.5 交流低压告警参数设定画面显示:按回车此项不要求更改1.6 电池过温告警按回车此项不要求更改1.7 室温过温告警按回车键出现如下画面：此项不要求更改2 模块功能设定画面显示：（重点）：按回车键出现如下画面：可以通过按增或减键来改变手动或自动模式，画面如下：设定手动模式时，按注：可以通过按增或减键来改变限流值。

开关电源电路设计要点与调试开关电源是一种用于电子设备的电源供应，其具有高效率、稳定性和可调性等优点。

设计和调试开关电源时，需要注意一些重要要点。

一、开关电源设计要点：1.选择适当的拓扑结构：开关电源的拓扑结构有多种，如降压型、升压型、升降压型等。

要根据设备的功率需求和使用环境来选择合适的拓扑结构。

2.选择合适的功率器件：开关电源的功率器件主要包括开关管、二极管和变压器等。

需要选择具备合适功率和工作频率范围的器件，并且要考虑其可靠性和成本。

3.控制和保护电路设计：开关电源需要有稳定的控制和保护功能，如输出电压、电流的监测和调节，过载、过压、短路等故障的保护。

需要设计相应的反馈和控制电路，保证开关电源的可靠工作。

4.选择合适的滤波电路：开关电源在工作过程中会产生较大的开关干扰，需要采取合适的滤波措施，减小开关干扰对其他电子设备的影响。

5.选择合适的输出电容：开关电源的输出端需要连接电容进行滤波，以减小输出纹波。

应选择适当容量和质量的电容，保证输出电压稳定。

6.保证开关电源的安全性：开关电源设计时需要考虑一些安全因素，如避免触电危险、瞬态过电压保护等，保证电源的安全可靠性。

7.合理布局和散热设计：开关电源的布局设计要合理，器件的热量要及时散热，避免温度过高对电源稳定性的影响。

二、开关电源调试要点：1.确认电源输入输出参数：在开关电源调试之前，首先要明确电源的输入和输出参数，如输入电压范围、输出电压和电流等，以便调试和验证工作的正确性。

2.建立逐步调试的过程：开关电源调试时可以采用逐步调试的方法，即先调试一部分功能，然后逐渐增加其他功能的调试。

这样可以避免在调试过程中出现一些难以排查的问题。

3.注意开关电源的保护功能：在调试的过程中，要注意开关电源的保护功能是否正常，如过载、过压、短路等故障保护功能是否有效。

可以通过人工模拟故障情况进行测试。

4.确保开关电源的稳定性：开关电源在调试过程中需要保证输出电压和电流的稳定性。

开关电源制作与调试pdf开关电源在现代电子设备中起着至关重要的作用，因为它们提供了一个可靠且高效的方法来转换和调节电能。

开关电源的优点包括高效率、小体积和轻重量，使其成为许多应用的理想选择。

本文将介绍如何制作和调试一个简单的开关电源。

一、开关电源的工作原理开关电源通过控制开关管的导通和截止时间来调节输出电压或电流。

当开关管导通时，电能被存储在变压器中；当开关管截止时，存储的电能被释放到输出端。

通过改变开关管的导通和截止时间，可以调节输出电压或电流。

二、制作开关电源1. 确定规格：首先，确定所需的输出电压和电流规格。

这些规格将决定开关电源的规格和组件选择。

2. 选择组件：根据规格，选择适当的开关管、变压器、二极管、电容等组件。

确保所有组件都符合规格要求，并具有适当的耐压和电流容量。

3. 设计电路：根据工作原理，设计开关电源的电路。

确定输入和输出电压、电流，以及控制电路所需的反馈信号。

4. 搭建电路：将所有组件按照电路图组装在一起。

确保所有连接正确，并使用适当的绝缘材料将高压部分与其他部分隔离。

5. 测试：在接通电源之前，使用万用表测试电路的电阻、电压和电流等参数，确保所有组件正常工作且连接良好。

三、调试开关电源1. 初步测试：在接通电源之前，检查电路板上的所有连接，确保没有短路或断路。

使用万用表测量输入和输出电压、电流，确保它们在规定范围内。

2. 调整反馈：根据需要调整反馈信号，以稳定输出电压或电流。

这通常涉及调整运放器的反馈电阻，以改变其增益和带宽。

3. 测试效率：测量开关电源的效率。

在额定负载下，测量输入功率和输出功率，然后计算效率。

根据需要调整变压器和开关管的参数以提高效率。

4. 测试保护功能：确保开关电源具有适当的保护功能，例如过流保护和过压保护。

测试这些功能以确保它们正常工作。

5. 负载调整率：测试负载调整率以确保在变化的负载条件下，输出电压或电流保持稳定。

这涉及到在不同负载条件下测量输出电压或电流，并观察其变化。

2.测量一次侧电流波形方法1：用示波器测试TP1与TP3两点之间的电压波形，这个波形能够反映出漏 电流及导通与截止时间等信息。

（可以判断电源工作在连续或不连续模式） 尖峰电压、输入直流高压、二次反射电压、开关管导通压降及导通与截止时间 耐压至少30V；MOS管导通压降足够低。

③通电1-3分钟后，切断电源，手摸器件（开关芯片、高频变压器、TVS、功率电阻等）有 烫现象。

二、波形测试与分析1.测量一次侧电压波形信息。

为使开关电源稳定可靠的工作须满足两个条件：漏极尖峰电压小于MOS 1.检查线路连接及器件根据原理图认真检查电路接线是否正确，元器件引脚之间有无短路，二极管、 管和电解电容极性有无错误。

2.检查仪器设置有异常，立即切断电源并进行检查，否则进入下一步；②调节自耦调压器触头，使输入电压逐渐升高，同时观察输入、输出电流有无过大，输出 有无异常有无冒烟、是否有异常气味，无以上异常时，进入下一步；①接通电源，首先观察输入电压、输入电流表及输出电压、输出电流表指示有无异常现象 检查仪器仪表挡位是否正确，通电前确保自耦高压器触头处于足够低的输出电开关电源调试详细步骤一、搭建调试电路方法2：用示波器测试TP2与TP3两点之间的电压波形，这个波形能够反映出漏 置，是否需要接入最小负载以及负载连接是否正确。

3.通电初试稳定性方法：在直流高压的进线端串联一只0.5Ω/1W的取样电阻Rs，通过测试其压降 求出一次侧峰值电流。

工作模式转变：因由于在逆程时高频变压器储存的能量没有完全释放掉而造成的。

尽量释放能量的斜率基 持不变，但因放电时间明显缩短（占空比变大），使一次侧电流未通过零点，致使部分能 不及释放。

3.测量一次侧钳位电路中尖峰电流波形①当交流输入电压不变而负载电流出现大范围变化时，可引起工作模式的改变； 2.一次侧峰值电流就小于开关电源I LIMIT 注意：1.在TP2端连接探头的接地夹，在TP1端连接示波器探头的信号线(反极 测量)②当负载不变而交流输入电压发生较大范围变化时，也可引起工作模式的改变； ③开关电源的占空比增大或减小时，也可引起工作模式的改变。

开关电源电路设计要点与调试开关电源是一种将电能转换为特定电压、电流和频率的电力转换装置，具有高效率、体积小、重量轻等优点，广泛应用于各种电子设备中。

开关电源的设计和调试是开发电子产品的重要环节，下面将重点介绍开关电源电路设计要点以及调试方法。

一、开关电源电路设计要点1.选用适当的拓扑结构：开关电源的拓扑结构包括开关正激式（buck）、开关反激式（flyback）、开关共激式（forward）等。

在选择拓扑结构时需要考虑输入电压范围、输出电压需求、功率密度要求、成本等因素。

不同拓扑结构有不同的工作原理和电路参数设计要求，设计时需要综合考虑各种因素才能确定最合适的拓扑结构。

2.合理选择功率元件和元器件：功率元件是开关电源中最关键的部件，直接影响开关电源的效率和可靠性。

常见的功率元件包括MOSFET、IGBT、二极管等。

在选择功率元件时需要考虑电压和电流的要求，以及功率元件的损耗和热散。

此外，还需要合理选择其他元器件，如电感、电容、变压器等，以满足开关电源的稳定性和工作要求。

3.设计稳压控制回路：开关电源的稳压控制回路起到控制输出电压稳定的作用。

常见的稳压控制回路有电压模式控制和电流模式控制。

在设计稳压控制回路时需要考虑输出电压波动范围、响应速度、幅值准确性、稳定性等因素，并根据具体需求选择合适的控制模式和电路结构。

4.进行开关频率和PWM信号设计：开关频率和PWM信号的设计直接影响开关电源的转换效率和输出波形质量。

一般来说，较高的开关频率可以减小电感器件和滤波器的体积，但会增加功率元件开关损耗；较低的开关频率可以降低功率元件开关损耗，但会增加电感器件和滤波器的体积。

同时，PWM信号的设计要考虑到占空比的合理选择、工作频率的稳定性等因素。

5.安全保护和电磁兼容设计：开关电源需要考虑到安全保护和电磁兼容的设计要求。

常见的安全保护设计有过载保护、过温保护、短路保护等，以保证开关电源的正常工作和安全可靠。

电磁兼容设计包括滤波器设计、接地设计等，以减小开关电源对周围电子设备的干扰和抗干扰能力。

开关电源调试步骤一．物理接线物理接线分为两种接线方式 485接线和 232接线。

具体哪种方式以电源型号接口为准。

485接线方式：开关电源会提供一个485通信口，常见为 A B 或者 + - 如果是网线口，咨询厂家线序定义。

Fsu提供3路可调智能口，485和232双用口和1路485专用口。

EISU设备485通信，只能接mcom ，com1和com2 及门禁专用口。

（修改通信需设置跳线帽）。

接线图如下。

通信口四个端子为一组，从左往右依次为com1-com4EISU 设备485通信只能接 com 1 com2 mcom 和485门禁口232通信方式：EISU 设备接com 3 和 com 4九针头的 2、3和5 三个接线端子，分别连com3或者com4的前三个端子，如图。

二，设备调试1，查看主机的ip。

一般在主机的右上角有贴有标签，没有的让监控后台给查一下。

2，设备本地ip与主机的ip地址在同一个号段。

3，打开配置工具，输入服务器的ip地址，输入密码八个1，点击登录。

如图：fsu主机ip 192.168.0.88 电脑的ip我设置为192.168.0.5 在同一个网段里。

登录成功后，找串口设备管理，选择你接线的端口。

如图1 为接线端口2 为串口功能，必须用智能解析。

3 为与电源的通信参数，常见为 9600 n 8 14 为修改串口按钮。

如果与电源的通信参数不匹配，就需要修改5 为选择协议的按钮。

如图：找与电源型号相近的协议，名称不一定完全一致。

选择后如图，选择协议后，点击设为智能口，等待数据发送。

数据发送完成后，查看数据是否正确。

智能通道数据，读取数据，查看通道有没有数据。

有数据基本就可以判断数据调试完成了。

如下图。

通信失败的数据：通信失败一般只会有三个或者2个数据。

通信失败需要检查：1 线路连接是否正确。

2 电源模块是否存在不通信状态。

3 通信参数是否正确。

4 所用协议否匹配。

开关电源调试设备工作流程随着现代电子设备的普及，开关电源成为了电力转换和供电的主要方式。

为了确保开关电源的正常工作，需要对其进行调试。

本文将介绍开关电源调试设备的工作流程，以帮助读者了解如何正确进行开关电源的调试。

一、设备准备在进行开关电源调试之前，需要准备以下设备：1. 开关电源调试器：用于对开关电源进行各项参数的调试和测试。

2. 辅助负载：用于模拟实际负载情况，以便测试开关电源的输出性能。

3. 示波器：用于观测开关电源的波形，以判断输出的稳定性和纹波情况。

4. 电流表、电压表：用于测量开关电源的输出电流和输出电压。

确保这些设备工作正常，并将其连接好。

二、参数调试1. 输入电压调节：将输入电压调整到开关电源的工作电压范围内，并确保输入电压稳定。

2. 输出电压调节：使用开关电源调试器，将输出电压调节到指定的电压值。

根据实际需求和设备规格，调节输出电压值。

3. 输出电流调节：将辅助负载连接到开关电源的输出端口，并通过开关电源调试器逐步增加负载电流，观察开关电源输出电流是否符合要求。

4. 过流保护调试：增加负载电流至开关电源额定输出电流的1.2倍，观察开关电源是否能够及时启动过流保护功能，并判断其保护电流是否符合规格要求。

三、性能测试1. 输出稳定性测试：使用示波器观察开关电源输出电压的波形，检查其波动范围是否在允许范围内。

2. 纹波测试：使用示波器观测开关电源输出电压的纹波情况，根据所需的电压纹波要求，判断开关电源是否能够满足。

3. 效率测试：通过测量开关电源的输入功率和输出功率，计算出其转换效率。

效率越高，说明开关电源转换效果越好。

四、安全测试1. 绝缘测试：使用绝缘电阻测试仪，对开关电源的输入输出端口进行绝缘测试，确保其绝缘电阻达到安全标准。

2. 温度测试：使用温度计或红外测温仪，对开关电源的散热部件进行温度检测，确保温度在可接受范围内。

五、记录和整理在进行完开关电源调试后，及时记录和整理测试数据和调试过程中遇到的问题。

高压开关调试电源使用方法电源对于各种设备的工作都是至关重要的一部分，而在高压开关的测试、调试以及运行过程中，其电源更是显得尤为重要。

如果电源的操作方法不正确，不仅会影响设备正常的稳定运行，也会对人员的安全造成威胁。

为了保障设备的正常运转和人员的安全，下面将详细介绍高压开关调试电源的使用方法。

一、调试电源的基本参数通常高压开关调试电源的主要参数有输出电压、输出电流、功率、稳定度、精度等。

而在使用高压开关调试电源时，我们主要需要关注以下参数：1.输出电压：高压开关调试电源的输出电压通常为数百至数千伏，因此在使用时需要特别注意操作方法，必须进行相关安全措施。

2.输出电流：高压开关调试电源的输出电流范围通常较窄，具体的值需要根据设备的实际情况进行配置和调整。

3.稳定度：高压开关的调试电源在输出电压和输出电流变化时，需要保持一定的稳定度，可以通过设备自身的控制回路进行调整。

4.精度：高压开关调试电源的精度越高，对设备的性能和品质要求就越高。

二、高压开关调试电源的操作方法高压开关调试电源的使用方法一般包含以下几个步骤：1. 环境检查在使用高压开关调试电源之前，需要检查其周边环境是否存在潜在危险，例如是否存在易燃物品、静电等问题。

同时还要检查调试设备的接口等是否正常，以免对设备造成损坏而导致不必要的浪费。

2. 连接电路在连接电路之前，需要先将电源与设备的输入端口进行连接，然后逐步开启电源，将其输出电压缓慢调节至需求的值。

在调节时，需要尤其注意当前的电流是否与设备的要求相符。

3. 检测设备运行状态在电源调整至正确工作状态后，需要对设备进行检测运行状态，如果设备出现异常，则需要检查电源的输出电压和电流是否达到要求。

4. 安全措施在操作高压开关调试电源的过程中，需要注意一些安全措施，例如使用绝缘电缆，佩戴绝缘手套等，避免因操作不慎而造成不必要的危险和损伤。

三、总结在使用高压开关调试电源时，需要注意其基本参数、操作方法，以及相应的安全措施。

开关电源调试过程与注意事项
开关电源的调试过程与注意事项是非常重要的，因为开关电源
在电子设备中起着至关重要的作用。

首先，调试开关电源时，需要
确保安全措施得到了充分的考虑。

在进行任何工作之前，必须断开
电源并确保电路中的所有电容器都已经放电，以避免触电危险。

其次，调试过程中需要注意输入和输出的电压、电流和功率参数。

在接通电源之前，必须确保输入电压和频率与开关电源的额定
值相匹配。

同时，还需要注意输出电压和电流的稳定性，以及开关
电源的负载能力是否符合设计要求。

另外，调试过程中需要注意开关电源的效率和温度。

开关电源
在工作时会产生一定的热量，因此需要确保散热系统能够正常工作，以避免过热损坏电源。

此外，还需要注意开关电源的效率，尽量使
其工作在最佳效率点，以减少能源浪费。

此外，还需要注意开关电源的保护功能。

开关电源通常具有过
压保护、过流保护、短路保护等功能，需要确保这些保护功能能够
正常工作，以保护电源和被供电设备的安全。

最后，调试过程中需要注意电磁干扰和电磁兼容性。

开关电源
在工作时会产生电磁干扰，可能影响其他设备的正常工作，因此需
要进行相关的电磁兼容性测试，确保开关电源符合相关的标准要求。

总的来说，开关电源的调试过程需要从安全、电气参数、热管理、保护功能和电磁兼容性等多个方面进行全面考虑，确保开关电
源能够稳定可靠地工作，同时符合相关的标准和要求。

第一贴，最简单的项目：UC3842控制电路学习板现象：UC3842供电正常，但是Vref居然不是5V,而是高于5V。

解决办法：把管脚重新焊一遍。

分析：UC3842的GND脚焊接不良，导致电压浮起来了。

项目：某实验室一台电源坏了，拆开一看，UC3875控制的全桥，需要修理。

现象：初步检查，功率管坏了，由于没有同型号的管子，把所有的管子换成同功率等级的管子。

上电之后，输入电压较低的时候，一切正常。

当输入电压较高的时候，驱动混乱，频率抖动。

解决办法：把功率管的驱动电阻增大，该现象消失，一切正常，电源修好。

分析：新的管子寄生参数和旧管不同，在同样的驱动电路下，开关速度会比较快，导致干扰比较大，在高压的时候，干扰大到影响控制电路的工作。

简单写写几条：1、元件焊接要仔细，不能发生虚焊，虚焊非常要命，而且不容易看出来。

方向不能焊反，尤其是二极管的方向。

我曾经焊错过桥式整流二极管的方向，直接导致滤波电解电容加了反压，很危险。

2、如果调试中需要飞线，而且是来回信号线，要把去线和回线绞在一起。

因为如果去线和回线，形成包围面积的话，就相当于一个天线，很容易串入干扰。

3、母线供电不仅要有大的滤波电容，而且要有高频滤波电容。

输出时候的滤波也是一样。

项目：UC3845双管正激现象：两个管子关断之后，DS所承受的电压非常悬殊，并非理论上的各自一半。

猜测是 MOS的参数不一致导致，把上下管焊下来，交换位置，结果，还是一样。

看来和MOS 无关。

解决办法：调节两管驱动，让他们尽量同时关断，情况略有改善，但还是无法平分电压。

分析：这个应该是两个原因引起的，一个是PCB寄生参数的不同导致，两个位置的管子，DS 的实际电容有差异。

另外一个是，驱动不是很同步关断。

项目：UC3845控制辅助绕组反馈的反激现象：主路输出电压在开机的时候有很大过冲。

但是，参与反馈的辅助绕组的电压并没有过冲。

解决办法：为了可调节调整率，辅组绕组上串联了一个电阻。
