过程装备控制技术及应用期末考试试卷

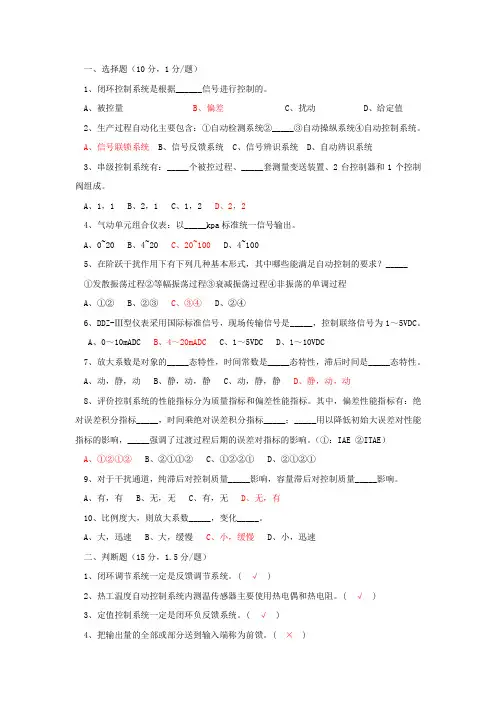

一、选择题（10分，1分/题）1、闭环控制系统是根据______信号进行控制的。

A、被控量B、偏差C、扰动D、给定值2、生产过程自动化主要包含：①自动检测系统②_____③自动操纵系统④自动控制系统。

A、信号联锁系统B、信号反馈系统C、信号辨识系统D、自动辨识系统3、串级控制系统有：_____个被控过程、_____套测量变送装置、2台控制器和1个控制阀组成。

A、1，1B、2，1C、1，2D、2，24、气动单元组合仪表：以_____kpa标准统一信号输出。

A、0~20B、4~20C、20~100D、4~1005、在阶跃干扰作用下有下列几种基本形式，其中哪些能满足自动控制的要求？_____①发散振荡过程②等幅振荡过程③衰减振荡过程④非振荡的单调过程A、①②B、②③C、③④D、②④6、DDZ-Ⅲ型仪表采用国际标准信号，现场传输信号是_____，控制联络信号为1～5VDC。

A、0～10mADCB、4～20mADCC、1～5VDCD、1～10VDC7、放大系数是对象的_____态特性，时间常数是_____态特性，滞后时间是_____态特性。

A、动，静，动B、静，动，静C、动，静，静D、静，动，动8、评价控制系统的性能指标分为质量指标和偏差性能指标。

其中，偏差性能指标有：绝对误差积分指标_____，时间乘绝对误差积分指标_____；_____用以降低初始大误差对性能指标的影响，_____强调了过渡过程后期的误差对指标的影响。

（①：IAE ②ITAE）A、①②①②B、②①①②C、①②②①D、②①②①9、对于干扰通道，纯滞后对控制质量_____影响，容量滞后对控制质量_____影响。

A、有，有B、无，无C、有，无D、无，有10、比例度大，则放大系数_____，变化_____。

A、大，迅速B、大，缓慢C、小，缓慢D、小，迅速二、判断题（15分，1.5分/题）1、闭环调节系统一定是反馈调节系统。

( √ )2、热工温度自动控制系统内测温传感器主要使用热电偶和热电阻。

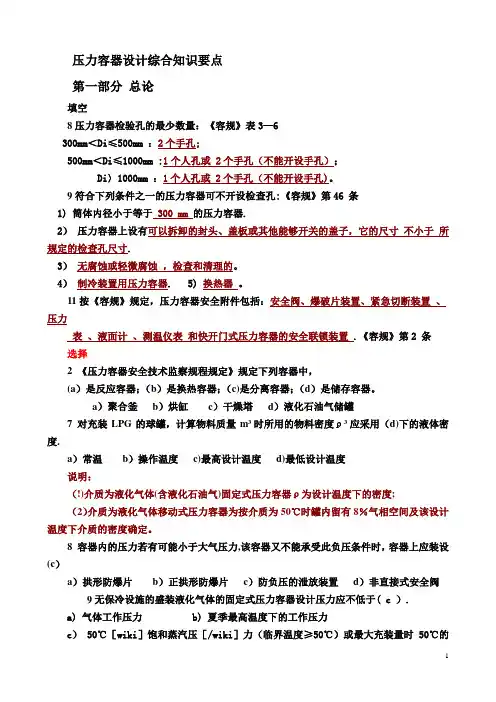

压力容器设计综合知识要点第一部分总论填空8压力容器检验孔的最少数量：《容规》表3-6300mm＜Di≤500mm ：2个手孔;500mm＜Di≤1000mm ：1个人孔或 2个手孔（不能开设手孔）;Di>1000mm ：1个人孔或 2个手孔（不能开设手孔）。

9符合下列条件之一的压力容器可不开设检查孔：《容规》第46 条1) 筒体内径小于等于 300 mm 的压力容器。

2) 压力容器上设有可以拆卸的封头、盖板或其他能够开关的盖子，它的尺寸不小于所规定的检查孔尺寸。

3) 无腐蚀或轻微腐蚀，检查和清理的。

4) 制冷装置用压力容器。

5) 换热器。

11按《容规》规定，压力容器安全附件包括：安全阀、爆破片装置、紧急切断装置、压力表、液面计、测温仪表和快开门式压力容器的安全联锁装置。

《容规》第2 条选择2 《压力容器安全技术监察规程规定》规定下列容器中，（a）是反应容器；（b）是换热容器；（c）是分离容器；（d）是储存容器。

a）聚合釜b）烘缸c）干燥塔d）液化石油气储罐7 对充装LPG的球罐，计算物料质量m3时所用的物料密度ρ3应采用（d）下的液体密度。

a）常温b）操作温度c）最高设计温度d）最低设计温度说明：（！）介质为液化气体（含液化石油气）固定式压力容器ρ为设计温度下的密度；（2）介质为液化气体移动式压力容器为按介质为50℃时罐内留有8％气相空间及该设计温度下介质的密度确定。

8 容器内的压力若有可能小于大气压力，该容器又不能承受此负压条件时，容器上应装设（c）a）拱形防爆片b）正拱形防爆片c）防负压的泄放装置d）非直接式安全阀9无保冷设施的盛装液化气体的固定式压力容器设计压力应不低于( c )。

a) 气体工作压力 b) 夏季最高温度下的工作压力c) 50℃[wiki]饱和蒸汽压[/wiki]力（临界温度≥50℃）或最大充装量时50℃的气体压力(临界温度＜50℃）10固定式液化石油气储罐的设计压力应按不低于( b )℃时混合液化石油气组分的实际饱和蒸汽压来确定。

压力容器设计综合知识要点第一部分总论填空8压力容器检验孔的最少数量：《容规》表3—6300mm＜Di≤500mm ：2个手孔;500mm＜Di≤1000mm :1个人孔或 2个手孔（不能开设手孔）；Di〉1000mm ：1个人孔或 2个手孔（不能开设手孔)。

9符合下列条件之一的压力容器可不开设检查孔:《容规》第46 条1) 筒体内径小于等于 300 mm 的压力容器.2）压力容器上设有可以拆卸的封头、盖板或其他能够开关的盖子，它的尺寸不小于所规定的检查孔尺寸.3）无腐蚀或轻微腐蚀，检查和清理的。

4）制冷装置用压力容器. 5) 换热器。

11按《容规》规定，压力容器安全附件包括：安全阀、爆破片装置、紧急切断装置、压力表、液面计、测温仪表和快开门式压力容器的安全联锁装置.《容规》第2 条选择2 《压力容器安全技术监察规程规定》规定下列容器中，(a）是反应容器；（b）是换热容器；（c)是分离容器；（d）是储存容器。

a）聚合釜b）烘缸c）干燥塔d）液化石油气储罐7 对充装LPG的球罐，计算物料质量m3时所用的物料密度ρ3应采用（d)下的液体密度.a）常温b）操作温度c)最高设计温度d)最低设计温度说明：（!)介质为液化气体(含液化石油气)固定式压力容器ρ为设计温度下的密度;（2）介质为液化气体移动式压力容器为按介质为50℃时罐内留有8％气相空间及该设计温度下介质的密度确定。

8 容器内的压力若有可能小于大气压力,该容器又不能承受此负压条件时，容器上应装设(c）a）拱形防爆片b）正拱形防爆片c）防负压的泄放装置d）非直接式安全阀9无保冷设施的盛装液化气体的固定式压力容器设计压力应不低于( c ）.a) 气体工作压力 b) 夏季最高温度下的工作压力c）50℃［wiki］饱和蒸汽压［/wiki］力（临界温度≥50℃）或最大充装量时50℃的气体压力（临界温度＜50℃）10固定式液化石油气储罐的设计压力应按不低于（ b )℃时混合液化石油气组分的实际饱和蒸汽压来确定。

过程控制期末考试题
在过程控制领域，期末考试是对学生对所学知识的全面检验，也是一个对学生学习成果的总结。

以下是关于过程控制期末考试题的一些内容要点：
一、选择题部分
1. 下列关于过程控制的说法中，不正确的是：
A. 过程控制是一种实时监测和调整生产过程的技术
B. PID控制器是过程控制中常用的控制器
C. PLC是过程控制中常用的控制设备
D. HMI是过程控制中常用的传感器
2. 在过程控制中，常用的控制策略包括：
A. 开环控制
B. 闭环控制
C. 自适应控制
D. 全自动控制
3. 以下哪种控制模式不属于PID控制器的控制模式？
A. 比例控制
B. 积分控制
C. 比例积分控制
D. 微分控制
二、填空题部分
1. 过程控制中，PID控制器中的P代表。

2. PLC全称为。

3. 在过程控制中，HMI的作用是。

三、简答题部分
1. 请简要说明过程控制的概念及其在工业生产中的应用。

2. 请解释PID控制器的工作原理，并说明其在工业控制中的作用。

3. 请简要描述PLC在工业自动化控制中的功能和优势。

以上就是关于过程控制期末考试题的一部分内容要点。

希望同学们能够认真备考，全面掌握相关知识，取得优异的成绩。

祝各位考生顺利通过考试！。

过程控制期末考试题汇报人：2024-01-08•过程控制基础知识•过程控制技术•过程控制应用目录•过程控制发展趋势•过程控制常见问题及解决方案•过程控制期末考试题及答案解析01过程控制基础知识总结词过程控制是工业生产中用于控制生产过程参数的自动化系统，其目的是保持生产过程的稳定，提高产品质量和降低能耗。

详细描述过程控制是指在工业生产过程中，通过自动化系统对温度、压力、流量、液位等工艺参数进行监测和控制，以确保生产过程的稳定运行。

通过过程控制，可以减少生产过程中的波动，提高产品质量，降低能耗和生产成本。

过程控制定义总结词过程控制系统通常由传感器、控制器、执行器和受控对象等部分组成。

详细描述过程控制系统通常由传感器、控制器、执行器和受控对象等部分组成。

传感器负责监测受控对象的参数，并将信号传输给控制器；控制器根据预设的工艺要求和接收到的信号，计算出控制指令并发送给执行器；执行器根据控制指令调节受控对象的参数，以实现稳定和优化的生产过程。

总结词过程控制系统可以根据不同的分类标准进行分类，如按照控制方式、控制结构、控制参数等。

要点一要点二详细描述过程控制系统可以根据不同的分类标准进行分类。

按照控制方式，过程控制系统可以分为开环控制系统和闭环控制系统；按照控制结构，过程控制系统可以分为单变量控制系统和多变量控制系统；按照控制参数，过程控制系统可以分为温度控制系统、压力控制系统、流量控制系统等。

此外，还可以根据应用领域、系统规模等因素进行分类。

02过程控制技术模拟控制技术是一种早期的过程控制技术，通过模拟电路实现控制功能。

详细描述模拟控制技术使用模拟电路，如运算放大器、比较器和电阻器等，来构建控制回路，实现对工业过程的控制。

这种技术简单、可靠，但调试困难，且不易实现复杂控制算法。

总结词数字控制技术是一种基于数字信号的过程控制技术。

详细描述数字控制技术使用数字信号处理器（DSP）或微控制器等数字器件，通过数字计算实现控制算法。

过程装备控制技术及应用期末试题（第三组）一、选择题(每题2分，共计20分)1、在精馏塔的基本控制中，当塔两端的产品流量较小时，应作为＿A＿控制塔两端的产品质量A 操纵变量B 被控变量C 被控对象2、下面哪一项不属于精馏塔控制的特点＿C＿A对象非线性，系统动态响应慢B多输入多输出，被控变量和操纵变量多C控制系统间无关联D控制要求高，控制方案多3、在变频调速器中，电机的功率与＿C＿成正比A转速B转速的平方C转速的立方D转速的倒数4、下面哪一项不属于蒸发器的控制中的操纵变量＿C＿A进料量B出料量C最终产品的浓度D加热蒸汽量5、关于化学反应器的类型及特点下列说法错误的是＿B＿A化学反应的本质是物质原子、离子的重新组合遵循物质守恒和能量守恒定律B反应不需要严格按反应方程式所示的摩尔比例进行C化应过程中，除发生化学变化外，还发生相应的物理等变化，如热量和体积变化D许多化学反应需要一定的温度、压力和催化剂存在等条件下才能进行6 、均匀控制指的＿A＿A控制功能 B控制方案C控制过程 D控制目的7 、分程控制系统的应用目的为＿D＿（1）用于扩大控制阀的可调范围（2）用于控制满足工艺上操作的特殊要求（3）用于保证生产过程的安全和稳定A（1） B（1）(2) C (2) (3) D（1）（2）（3）8、不属于前馈控制系统的是＿C＿A静态前馈控制 B动态前馈控制C串级-反馈控制D前馈-串级控制9、关于串级控制系统的设计原则不正确的是＿D＿A 使系统中主要干扰包含在副环内B 用于克服对象的容量滞后,在可能情况下，应使副环包含更多一些的干扰C 应使非线性环节尽量包含在副环中D当对象具有较大的纯滞后时，应使主环尽量少包含或不包含纯滞后10、下面不属于生产过程自动化内容的是＿D＿A自动检测系统B信号联锁系统C自动操纵系统D主动控制系统二、判断题1、串级控制系统能迅速克服进入副回路的干扰，能改善被控对象的特性，提高系统克服干扰的能力。

闭卷！若MCS-51单片机使用晶振频率为MHz时，其复位持续时间应该超过( )。

准双向口！P0～P3!多数情况下，人们希望自动控制系统在干扰作用下能够得到（）型的过渡过程。

AA、衰减振荡B、非周期振荡C、等幅振荡D、发散振荡关于用热电偶与补偿导线配接进行温度测量时，以下说法不正确的是（）CA、热电偶与补偿导线应该配接B、补偿导线也有极性C、采用了补偿导线后可以不进行冷端温度补偿D、在一定温度范围内，热电偶与补偿导线有近似相同的热电特性. 分程控制的应用场合不包括（D）A、扩大控制阀的可调范围B、用作安全生产的防护措施C、为满足工艺要求在一个控制系统中控制两种不同的介质D、用于大滞后对象. Pt100铂电阻在0度时的电阻值为（3）。

1）0欧姆 2）0.1欧姆 3）100欧姆 4）108欧姆单纯的前馈调节是一种能对（ 3 ）进行补偿的调节系统。

1）测量与给定之间的偏差 2）被调量的变化3）干扰量的变化 4）输出的变化转子流量计中的流体流动方向是（ 2 ）1）自上而下 2）自下而上 3）都可以下列温度系数为负温度系数的是（ D ）。

A. Pt100B.Pt10C. Cu50D.热敏电阻.分程调节系统一般有( B)个调节阀．A.1个；B．2个；C.3个；D．4个DDZ-Ⅱ型仪表现场传输信号为0～10mA，DDZ-Ⅲ型控制仪表现场传输信号为。

答：4～20mA安全栅的作用是（），（）；（信号传输）（阻止危险信号进入危险场所）国际电工委员会是以( )、（）作为标准统一的电信号；（4~20mA）（1~5V）. 气动执行器的标准输入信号范围是。

0.02~0.1MPa.由于物料或能量的传递需要通过一定的阻力导致的滞后称为。

答：容量滞后. PT100，其0度的标称电阻值分别为100欧. 控制阀的流量特性是指被调介质流过阀门的相对流量与阀门的之间关系。

相对开度控制阀所能控制的的比值称为控制阀的可调比。

最大流量与最小流量定值控制系统是按照进行调节的，而前馈控制是按照进行调节的；前者是闭环控制，后者是控制。

过程装备控制技术及应用试题The manipulater variable: 操纵变量受控于调节阀，用以克服干扰影响，具体实现控制作用的变量称为控制变量。

Dynamic Process of Control System: 控制系统的过渡过程从被控对象受到干扰作用使被控变量偏离给定值时起，调节器开始发挥作用，使被控变量回复到给定值附近范围内。

然而这一回复并不是瞬间完成的，而是要经历一个过程，这个过程就是控制系统的过渡过程。

Span of gauge: 仪表量程仪表在保证规定精度的前提下所能测量的被测量的区域称为仪表的测量范围。

Hysteresis: 迟滞在输入量增加和减少的过程中，对于同一输入量会得出大小不同的输出量，在全部测量范围内，这个差别的最大值与仪表的满量程之比值称为迟滞误差。

Gain: 增益/放大倍数被控对象重新达到平衡状态时的输出变化量与输入变化量之比。

Cascade Control: 串级控制系统在对象滞后较大、干扰作用强烈而且频繁的主控制系统中，对局部参数进行预先控制以提高系统总体控制水平的复合控制系统。

Split Range Control System: 分程控制系统The control signal is split into several parts , each associated with one of the manipulated variables. A signal process is controlled by coordinating the actions of several manipulated variables, all of which have the same effect on the controlled output.Alter-ratio control system : 变比值控制系统两种物料的比值能灵活地随第三变量的需要而加以调整的控制系统。

过程装备控制技术及应用试题一、选择题（每题2分，共20分）1、闭环控制系统是根据___________信号进行控制的。

(A) 被控量；B)偏差；(C) 扰动；(D)给定值2、DDZ-Ⅲ型仪表采用国际标准信号，现场传输信号是( )，控制联络信号为1～5VDC。

(A)0～10mADC；(B)4～20mADC；(C)1～5VDC；(D)1～10VDC。

3、对于PID调节器( )。

(A)I的作用是减小动态偏差、D的作用是消除静态偏差；(B)I的作用是消除静态偏差、D的作用是消除动态偏差；(C)I的作用是消除动态偏差、D的作用是减小静态偏差；(D)I的作用是消除静态偏差、D的作用是减小动态偏差4、因为( )对于干扰的反应是很灵敏的。

因此，它常用于温度的调节，一般不能用于压力、流量、液位的调节。

(A)比例动作；(B)积分动作；(C)微分动作；(D)比例积分5、调节系统中用临界比例带法整定参数的具体方法是( ) 。

(A)先将Ti置最大，TD置最小，δP置较大；(B)先将Ti置最小，TD置最大，δP置较大；(C)先将Ti置最小，TD置最小，δP置较小；(D)先将Ti置最小，TD置最小，δP置较大。

6、调节对象在动态特性测试中，应用最多的一种典型输入信号是( )。

(A)阶跃函数；(B)加速度函数；(C)正弦函数；(D)指数函数。

7、霍尔压力变送器是利用霍尔效应把压力作用下的弹性元件位移信号转换成( )信号来反应压力的变化。

(A)电流；(B)相位；(C)电动势；(D)以上都是8、要使PID调节器为比例规律，其积分时间Ti和微分时间TD应设置为( )。

(A)∞、∞；(B)∞、0；(C)0、0；(D)0、∞9、动态偏差是指调节过程中( )之间的最大偏差。

(A)被调量与调节量；(B)调节量与给定值；(C)被调量与给定值；(D)以上都不是10、需要知道对象的动态特性，才能进行参数整定的工程方法是( )。

(A) 临界比例带法；(B) 衰减曲线法；(C) 响应曲线法；(D) 广义频率法二、填空题（每空2分，共30分）1、工业生产对过程装备的基本要求是、、等。

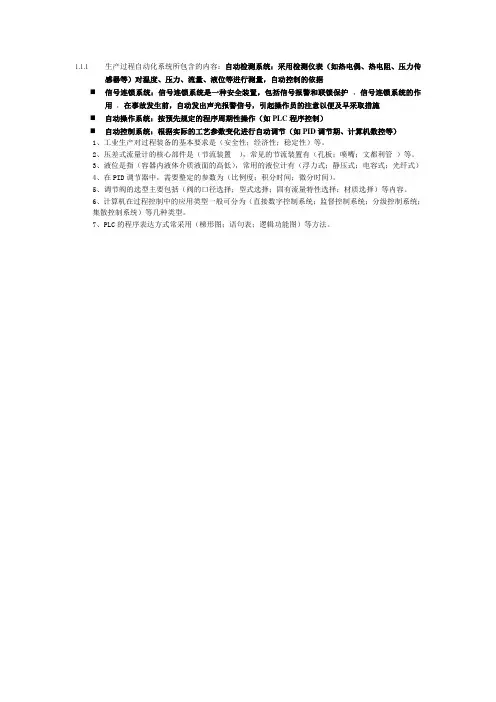

1.1.1生产过程自动化系统所包含的内容：自动检测系统：采用检测仪表（如热电偶、热电阻、压力传感器等）对温度、压力、流量、液位等进行测量，自动控制的依据⏹信号连锁系统：信号连锁系统是一种安全装置，包括信号报警和联锁保护，信号连锁系统的作用，在事故发生前，自动发出声光报警信号，引起操作员的注意以便及早采取措施⏹自动操作系统：按预先规定的程序周期性操作（如PLC程序控制）⏹自动控制系统：根据实际的工艺参数变化进行自动调节（如PID调节期、计算机数控等）1、工业生产对过程装备的基本要求是（安全性；经济性；稳定性）等。

2、压差式流量计的核心部件是（节流装置），常见的节流装置有（孔板；喷嘴；文都利管）等。

3、液位是指（容器内液体介质液面的高低），常用的液位计有（浮力式；静压式；电容式；光纤式）4、在PID调节器中，需要整定的参数为（比例度；积分时间；微分时间）。

5、调节阀的选型主要包括（阀的口径选择；型式选择；固有流量特性选择；材质选择）等内容。

6、计算机在过程控制中的应用类型一般可分为（直接数字控制系统；监督控制系统；分级控制系统；集散控制系统）等几种类型。

7、PLC的程序表达方式常采用（梯形图；语句表；逻辑功能图）等方法。

1、简单控制系统由（控制器）、（执行机构）、（被控对象）和（检测变送仪表）四个环节组成。

2、对象数学模型是指对象的（输入输出）特性，是对象在各输入量（控制量和检测变送量）作用下，其相应输出量（被控量）变化函数关系的数学表达式。

3、获取对象数学模型的方法参方法有：（机理法）和（测试法）。

4、气动执行器由（调节）机构和（执行）机构两部分组成，常用的辅助装置有（阀门）定位器和手轮机构。

5、流通能力Ｃ的定义是：调节阀全开，阀前后压差为（0.1Mp），流体重度为（1g/m3），每（小时）所通过的流体（系）数。

6、被调介质流过阀门的（相对）流量与阀门（相对）行程之间的关系称为调节阀的流量特性；若阀前后压差保持不变时，上述关系称为（理想流量）特性，实际使用中，阀门前后的压差总是变化的，此时上述关系为（工作流量）特性。

过程装备控制技术及应用复习题一.单项择选题1.被控变量的给定值与实际值之差是（）。

A. 干扰B.被控变量C.随机误差D.偏差2.在系统中增设额外的附加成分，来保证整个控制系统的可靠性称为（）。

A. 安全技术B.冗余技术C.调节技术D.稳定技术3.将被测变量与单位直接比较,立即得到比值，或者仪表能直接显示出被测参数数值的测量方法是（）。

A. 等级精度测量B. 不等级精度测量C.间接测量D.直接测量4.工程技术中压力的定义就是物理学中的（）。

A. 电压B. 压强C.压差D. 压力5.能够测量1800 度以上的高温方法是（）A. 热电阻测温B.热电偶测温C.辐射测温D. 气体热膨胀测温6.单位时间内流过某一截面流体数量的多少是（）。

A. 流速B. 流量C.流通量D. 可调比7.工业电导仪是用来测量（）。

A. 浓度 B 温度 C.流量 D.密度8.Soft-Sensing是指 ()A. 软保护B.软测量C.直接测量D. 硬保护9.数字滤波属于（）。

A. 接地抗干扰B. 隔离抗干扰C.布线抗干扰D.软件抗干扰10.交、直流线要分开属于（）A. 抗电磁干扰B. 屏蔽抗干扰C.布线抗干扰D.冗余技术干扰11.由检测元件得到的被控变量实际值是（）。

A. 测量值B.被控变量C.随机值D.偏差值12.需要控制的工艺参数称为（）。

A. 控制对象B.被控变量 C 调节量 D.操纵变量13.用直接测量法不能得到结果先测出一个或几个与被控变量有一定函数关系的其他量，然后根据函数关系计算出被测量的数值，这种测量法是（）。

A. 等级精度测量B. 不等级精度测量C.间接测量D.直接测量14.工程技术中采用临界比例度法整定参数过程中要得到（）。

A. 等幅振荡曲线B. 衰减振荡曲线C.发散振荡曲线D. 单调曲线15.能够测量液体的中、低温并能远距离传送方法是（）A. 金属热电阻测温B.热电偶测温C.辐射测温D. 气体热膨胀测温16.变送器最理想的输入输出特性是（）。

《过程装备控制技术及应用》（本）课后复习题第一章控制系统的基本概念一、填空题1、评定过渡过程的性能指标主要有。

2、自动控制系统按设定值的不同形式可分为、、等控制系统。

3、过程控制系统基本组成是、、和等环节。

二、判断题1、系统的过渡时间短，则调节系统能及时克服干扰作用，调节质量就越高。

（）2、余差是指调节过程结束后，被调参数稳定值与测量值之差。

（）三、选择题1、系统的衰减一般为时最好。

A．20︰1 B. 8︰1 C. 4︰12、系统过渡过程中的最大偏差是指调节过程中出现的最大差值。

A．被调参数指示值与给定值的 B. 被调参数指示值与测量值的C. 新的稳定值与给定值的四、简答题1、在阶跃扰动作用下，自控系统的过渡过程有哪些基本形式？其主要品质指标有哪些？2、化工自动化主要包括哪些容？3、自动控制系统主要由哪些环节组成？4、图1-1为某列管式蒸汽加热器控制流程图。

试分别说明图中PI-307、TRC-303、FRC-305所代表的意义。

图1-1 某列管式蒸汽加热器控制流程图[P16，图1-17]5、在自动控制系统中，测量变送装置、控制器、执行器各起什么作用？6、图1-2为一组在阶跃扰动作用下的过渡过程曲线。

⑴指出每种过程曲线的名称。

⑵试指出哪些过程曲线能基本满足控制要求？哪些不能？为什么？图1-2 过渡过程曲线7、试画出衰减比分别为n<1,n=1,n>1,n→∞时的过度过程曲线？五、计算题某化学反应器工艺规定操作温度为(800±10)℃。

为确保生产安全，控制中温度最高不得超过850℃。

现运行的温度控制系统，在最大阶跃扰动下的过渡过程曲线如图1-3所示。

⑴分别求出最大偏差、余差、衰减比、过渡时间(温度进入按±2%新稳态值即视为系统已稳定来确定)和振荡周期。

⑵说明此温度控制系统是否满足工艺要求。

图1-3 温度控制系统过渡过程曲线第二章过程装备控制基础一、填空题1、按对象静态特性选择调节参数时，调节通道放大倍数越大，则克服干扰能力就越。

陕西科技大学试题纸课程化工原理班级学号姓名题号一二三四五六七八九十总分得分阅卷人一、简答题(15分)1．试说明全回流操作的定义及特点。

2. 双膜理论的三个基本假设是什么？3. 简要说明新鲜空气经预热器加热升温后，空气的性质如湿度、相对湿度、焓及湿容积的变化情况。

二、填空题(15分)1.蒸馏分离是利用物系中各组分的不同加以分离的单元操作，且蒸馏压强愈高，分离愈。

2.两组分理想物系的温度-组成图是由两条曲线构成的，上曲线为t-y线，又称为线，下曲线为t-x线，又称为线，二曲线包围的区域表示区。

3.连续板式精馏塔设备，塔顶应设有器。

若全塔由25块理论板（含再沸器）组成，全塔效率为60%，则实际板数为块（不含再沸器）。

4．从平衡角度而言，总压和温度对吸收操作有利，且同一气体，同条件下，温度越高，相平衡常数m越。

5．以分压表示的吸收气膜推动力表达式为N A= ；对于液膜控制系统，K G K L。

(大于、等于或小于)6.吸收操作中为了获得最浓的吸收液，就必须使脱吸因数S 1,此时平衡线的斜率操作线的斜率。

7．对空气-水系统中不饱和空气而言，干球温度t、湿球温度t w、绝热饱和温度t as及露点t d之间的大小关系为：。

三、选择题(15分)1.以下关于精馏和蒸馏操作区别的说法中正确的是( )A.精馏可以分离α=1的物系，蒸馏不能分离；B.精馏可以分离非理想物系混合物，蒸馏不能分离；C.精馏是多次部分汽化和部分冷凝，蒸馏只是一次部分汽化的过程；D. 精馏无需外加其他成分，蒸馏需要外加其他成分。

2.当精馏塔进料为汽液混合物且汽液摩尔比为2：3时，则进料热状况参数q值为( )A. 2/3 ；B. 1/3；C. 2/5；D. 3/53．精馏塔的操作线是直线，其原因是基于（）。

A.理论板的概念；B. 恒摩尔流假定；C.塔顶泡点回流D. 全塔物料衡算4．在图解法求理论板数过程中，若进料热状况发生变化，将（）。

A.仅进料线发生变化；B.仅精馏段操作线发生变化；C.仅提馏段操作线发生变化；D.以上说法都不对5．只要组分在液相中心的浓度（）液相中该组分的平衡浓度，吸收就会继续进行，直到达到一个新的平衡为止。

陕西科技大学试题纸（A)课程过程控制技术及其应用班级学号姓名题号一二三四五六七八九十总分得分阅卷人一，填空题。

每空1分，共30分。

1，DDC的含义是，它的理想PID算法包括三种形式。

2，调节器工程整定的目的：。

3，用于压力测量的仪器仪表有。

4，DDZ-Ⅲ型仪表采用国际标准信号，现场传输信号是，控制联络信号为。

5,PID调节器中需要整定的参数有。

6，弹性元件的不完全弹性因素包括。

7，压力计的选取原则是。

8，计算机控制的三个步骤具体内容是。

9，控制阀的理想流量特性包括：。

10，临界比例度法整定具体步骤是。

11，某调节系统采用比例积分作用调节器，先用纯比例调整到合适的调节输出，在加入积分作用的过程中，应。

12，在串级气温调节系统中，主调节器应选用规律，以保证稳态时汽温等于其给定值。

13，调节系统中调节器正、反作用的确定依据是：。

14，进行热电偶测量温度时，采用补偿导线的原因是，补偿导线的选用原则是。

热电偶温度计由组成。

15，余差对控制系统的影响是。

16，积分饱和的去除方法是。

17，工业上常用的热电阻为,,。

18，传递滞后现象是指。

19，测量误差主要分为。

完整的一套测量仪器设备包括。

20，阶跃作用下的过渡过程四种形式分别是。

二，简答题。

每题5分，共30分。

1，，什么是自动控制系统的过度过程？在阶跃干扰作用下有哪几种基本形式？其中哪些能满足自动控制的要求，哪些不能，为什么？画出简单控制系统的方框图。

2，什么是前馈反馈控制系统？单一的前馈控制系统和反馈系统之间有什么区别？3，压差式流量计的组成结构有哪些？简要阐述其工作原理？具体阐述其测量控制过程？与转子流量计之间的关系是什么？4，自动化仪表防爆结构的主要类型有哪两种？简要分析这两种防爆结构的优缺点及其两者间的区别？如何进行防爆仪表铭牌的标注？5，用热电偶测温时，为什么要进行冷端温度补偿?其冷端温度补偿的方法有哪几种?6，串级控制系统有哪些恃点?主要使用在哪些场合?为什么说串级控制系统中的主回路是定值控制系统，而副回路是随动控制系统?分析为什么串级调节系统的调节品质比单回路调节系统好？三，分析题。

1、自动控制系统主要由哪几个环节组成？答案：一个自动控制系统主要有两大部分组成：一部分是起控制作用的全套自动控制装置，包括测量仪表，变送器，控制仪表以及执行器等；另一部分是自动控制装置控制下的生产设备，即被控对象。

2、调节器：又称控制器，它将检测元件或变送器送来的信号与其内部的工艺参数给定值进行比较，得到偏差信号；根据这个偏差的大小按一定的运算规律计算出控制信号，并将控制信号传送给执行器。

3、简单控制系统方框图4、过渡过程的几种基本形式（a）发散振荡（b）等幅振荡（c）衰减振荡（d）单调过程5、被控对象的特性：当被控对象的输入变量发生变化时，其输出变量随时间的变化规律(包括变化的大小、速度等)。

6、操纵变量与被控变量之间的联系称为控制通道。

7、干扰作用与被控变量之间的联系称为干扰通道。

8、在相同的输入变化量作用下，被控对象的K越大，输出变化量就越大，即输入对输出的影响越大，被控对象的自身稳定性越差；反之，K越小，被控对象的稳定性越好。

9、若时间常数T小，则被控变量的变化速度快，不易控制。

10、克服测量滞后的方法通常有两种：一是尽量选用快速测量元件；二是在测量元件之后引入微分作用。

各种标准热电偶应如何选用11、测量仪表的主要性能指标有哪些？答：测量仪表的主要性能指标有技术，经济及使用三方面的指标，其中技术方面的有：误差，精度等级，灵敏度，变差，量程，响应时间，漂移等；经济方面的有：使用寿命，功耗，价格等；使用方面的有：操作维修是否方便，运行是否可靠安全，以及抗干扰与防护能的强弱，重量体积的大小，自动化程度的高低等。

12、标定就是利用某种规定的标准或标准器具对传感器进行刻度。

13、热点偶有那些特点？答：热电偶的特点有：测量精度教高，性能稳定；结构简单，易于制造，产品互换性好；将温度信号转换成电信号，便于信号远传和象现多点切换测；测量范围广，可达－200～2000℃，形式多样，适用于各种测量条件。

选用补偿导线要求其在一定温度范围内与所连接的热电偶具有相同的热电特性，型号相配，极性连接正确。

精品文档过程装备成套技术期末测试题及答案一、填空题1. 过程工业是以流程性物料为主要处理对象、完成上述各种过程或其中某些过程的工业生产之总称。

化学工业是最传统、最典型的过程工业。

2. 经济评价的内容包括财务评价、国民经济评价和必要的社会效益分析。

3. 设备工艺计算主要包括设备的物料衡算、能量衡算，设备的特性尺寸计算以及流体流动阻力与操作范围的计算等。

4. 绝热计算的主要内容包括计算绝热层厚度、散热损失、表面温度。

5. 试车工作分为试车准备、模拟试车、投料试车和性能测试、报告确认等。

6. 设备布置设计的方法有剪纸法、概略模型法、关联图表法。

7. 工厂总体布局应满足安全要求、生产要求、发展要求。

二、名词解释1. 过程装置就是为实现特定工艺性能所设计或选定的、并能将具有各种不同性能的众多部分有机结合而形成的整体。

2. 蒸汽透平是指用喷嘴是蒸汽膨胀，将蒸汽的热能变为动能，推动叶片使叶轮旋转将此动能变为驱动机械旋转的动能。

3. 压力管道，是指利用一定的压力，用于输送气体或液体的管状设备4. 模拟试车是新设备在进行运转之前，用水、空气、惰性气体、氮气或蒸汽等进行的模拟性运转。

5. 生产成本和费用是以货币形式表现的产品生产经营过程中所消耗的物化劳动和活劳动，是产品生产经营应所需物质资料和劳动力消耗的主要指标，生产成本和费用是形成产品价格的主要组成部分，适财务评价的前提，是预测拟建项目未来生产经营情况和盈利能力的主要依据。

三、简答题1. 简述工艺装置投资估算方法答：工艺装置投资估算方法：①指数法：a. 规模指数法：C1 = C2(S1/S2)nfb. 价格指数法：C1 = C2(F1/F2)②分比估价法： C = E(1+f1P1+f2P2+f3P3) + I③数连乘法：H=k1k2k3k4k5k6k7A2. 有关转动机械的节能措施有哪些？答：① 选定最高效率点，研究运转条件及其时间，是长期的总动力消耗最小；②为了减少能量损失，离心泵的流量调节采用改变转速的方法；③通过控制离心式压缩机导向叶片的角度，可以提高效率点在很宽的流量范围内移动；④采用动力回收透平、燃气膨胀机把生产过程中未利用的焓降作为动力回收；⑤采用联合循环、以燃气轮机的排气来发生蒸汽，驱动蒸汽透平，提高综合效率。

过程控制期末试题及答案1. 选择题1.1 下列哪项不属于过程控制的基本要素？a) 反馈b) 监测c) 控制d) 优化答案：d) 优化1.2 在过程控制中，系统的输出被称为什么？a) 反馈b) 输入c) 控制d) 监测答案：a) 反馈1.3 下面哪个选项最能准确地描述过程控制？a) 对系统的输入进行监测，并根据所得信息对其进行控制，以使系统的输出符合预期的要求。

b) 确定系统的输入和输出，并根据反馈信息对其进行控制，以提高系统的性能。

c) 对系统的输出进行监测，并根据所得信息对其进行优化，以使系统具备更好的性能。

d) 优化系统的输入和输出之间的关系，以提高系统的控制能力。

答案：a) 对系统的输入进行监测，并根据所得信息对其进行控制，以使系统的输出符合预期的要求。

2. 简答题2.1 请简要解释什么是反馈控制？答案：反馈控制是指根据系统输出的信息，对系统输入进行调整和控制的一种控制方式。

它通过监测系统的输出，并将反馈信息与预期输出进行比较，根据比较结果对系统的输入进行调整，以使系统的输出符合预期要求。

2.2 请列举两个过程控制的实际应用场景。

答案：一是工业控制领域，如自动化生产线上的温度、压力和流量控制；二是环境监测领域，如空气质量监测系统中的污染物浓度控制。

3. 计算题3.1 某工艺过程的目标输出为500套产品，并要求误差控制在±10套之内。

若在控制过程中得到的输出数据如下：498, 506, 502, 504, 500，请根据这些输出数据计算该过程的平均输出及控制误差。

答案：平均输出 = (498 + 506 + 502 + 504 + 500) / 5 = 502套控制误差 = |实际输出 - 目标输出| = |498 - 500| = 2套4. 论述题4.1 请论述过程控制在工业生产中的重要性，并举例说明。

答案：过程控制在工业生产中具有重要作用。

首先，过程控制可以确保产品的一致性和稳定性。
