电子产品的电磁兼容设计随着现代科技的发展，电子产品在我们的生活中扮演着重要的角色，包括手机、电视、电脑等等。
然而，由于电磁辐射等问题，电子产品可能会对我们的健康和其他电子设备产生负面影响。
为了保证电子产品的正常运行，并保护用户的健康与安全，电磁兼容设计变得尤为重要。
本文将详细介绍电磁兼容设计的步骤和要点。
一、了解电磁辐射的基本原理和影响了解电磁辐射的基本原理对于进行电磁兼容设计非常重要。
由于电子产品的工作原理和功率不同，产生的电磁辐射也有所不同。
了解电磁辐射的影响，包括电磁辐射对人体健康的影响以及对其他电子设备的干扰，可以帮助设计人员更好地预防和解决这些问题。
二、合理布局和阻隔屏蔽设计在电磁兼容设计中，合理的布局和阻隔屏蔽设计是关键。
首先，电子产品的各个部件应在设计时合理布局，避免不同部件之间的电磁干扰。
其次，对于电磁辐射强度较高的部件，可以采用屏蔽材料进行包裹，以减少辐射的泄漏。
三、接地和过滤设计电子设备的正确接地是电磁兼容设计中的重要一环。
接地可以有效地降低电磁辐射，保护用户的健康，并减少对其他设备的干扰。
另外，通过使用合适的滤波器，可以降低噪音和杂波的产生，提高产品的抗干扰能力。
四、合适的线路布局和防护措施线路布局的合理性对于电磁兼容设计至关重要。
线路过长或过近可能会导致电磁耦合现象，而过于密集的线路布局可能会增加互相干扰的可能性。
因此，设计人员应合理规划线路的布局，并采取适当的防护措施，如使用屏蔽隔离器、滤波器等。
五、频谱分析和测试最后，频谱分析和测试是电磁兼容设计的必要环节。
通过对电子产品的频谱进行分析和测试，可以检测出可能存在的问题，并及时采取相应的措施进行改进。
频谱分析和测试包括：辐射测试、传导测试和抗干扰能力测试等，以确保产品符合相关标准和规定。
在进行电磁兼容设计时，除了上述的步骤和要点外，还应注意以下几个方面：1. 确保符合相关标准和规定：在进行电磁兼容设计时，必须遵守相关的标准和法规要求，如国际电工委员会（IEC）的国际标准等。
EMC电磁兼容培训(含多场合)EMC电磁兼容培训：理论与实践相结合，助力电子产品质量提升一、引言随着科技的飞速发展，电子产品在人们日常生活中的应用越来越广泛。
然而，电子设备在工作过程中产生的电磁干扰（EMI）和电磁敏感性（EMS）问题，不仅会影响设备的正常运行，还可能对其他设备产生干扰。
因此，电磁兼容（EMC）成为电子产品设计和制造中必须考虑的关键因素。
为了提高我国电子产品在国际市场的竞争力，加强EMC电磁兼容培训显得尤为重要。
二、EMC电磁兼容培训的重要性1.提高电子产品质量电磁兼容培训可以帮助电子工程师掌握EMC的基本知识和设计方法，从而在产品研发阶段就充分考虑电磁兼容问题，避免或减少产品在后期测试和整改过程中出现的问题，提高产品的质量和可靠性。
2.满足国内外法规要求各国政府对电子产品的EMC要求越来越严格，不合规的产品无法进入市场。
电磁兼容培训可以帮助企业了解相关法规和标准，确保产品在设计、生产和测试过程中符合要求，顺利进入国内外市场。
3.提升企业竞争力掌握EMC技术的企业可以在产品研发和生产过程中降低成本、缩短周期，提高市场竞争力。
电磁兼容培训有助于培养企业内部的技术人才，提升整体研发实力。
三、EMC电磁兼容培训内容1.理论知识培训（1）电磁兼容基本概念：介绍电磁兼容的定义、分类、产生原因等。
（2）电磁兼容相关法规和标准：解读我国及国际上的电磁兼容法规和标准，如欧盟CE、美国FCC等。
（3）电磁兼容测试方法：介绍传导干扰、辐射干扰、静电放电、电快速瞬变脉冲群等测试项目和方法。
（4）电磁兼容设计原理：讲解电磁兼容设计的基本原则和常用技术，如屏蔽、滤波、接地等。
2.实践操作培训（1）电磁兼容测试设备操作：学习使用电磁兼容测试设备，如信号发生器、频谱分析仪、天线等。
（2）电磁兼容测试案例分析：分析典型的电磁兼容问题，并提出解决方案。
（3）电磁兼容设计实例：结合实际产品，进行电磁兼容设计和整改。
电磁兼容原理电磁兼容是指不同电子设备之间能够协调共存，不互相干扰，并能在同一电磁环境中正常工作的能力。
在现代电子技术高度发达的时代，电磁兼容成为了一个重要的问题。
本文将介绍电磁兼容的原理以及如何通过适当的设计来提高设备的电磁兼容性。
一、电磁兼容的原理1. 电磁耦合电子设备之间的互相干扰主要是通过电磁耦合传递的。
电磁耦合可以分为导线耦合和空间耦合两种形式。
导线耦合是指电磁干扰通过导线传递，例如电源线、信号线、地线等。
当一个设备产生电磁辐射时，通过导线就会传递到其他设备，造成干扰。
空间耦合是指电磁波通过空气传播，直接干扰其他设备。
这种干扰主要通过电磁波的辐射或者敏感部件的接收来实现。
2. 电磁辐射任何电子设备在工作时都会产生电磁辐射。
这些电磁波会以一定的频率振荡并传播到空气中。
不同频率的电磁波对其他设备的干扰程度也不同。
电磁辐射可以通过适当的设计进行控制。
例如，在电路板布局上可以采用良好的地线规划、信号和电源线的分离等方法来减少辐射。
3. 电磁感应电子设备在接收到其他设备的电磁波时也会产生干扰。
这是因为电磁波产生的电场和磁场可以感应到设备中的导线、元器件等。
对于感应干扰，可以采取屏蔽、过滤等措施来减少干扰。
例如，在信号线上可以添加屏蔽层，以减少外部电磁波对信号线的感应。
二、提高电磁兼容性的设计原则1. 地线设计良好的地线设计是提高电磁兼容性的重要手段。
地线应该具有低的阻抗，以便将电磁干扰引流至地。
同时，地线应该规划合理，避免形成地线回路，增加传导噪声的可能性。
2. 信号和电源线分离在电路板布局设计中，将信号和电源线分离是减少电磁耦合的有效方法。
信号线和电源线在布线时应尽量保持距离，并采用交错敷铜等技术来减少彼此之间的相互影响。
3. 屏蔽和过滤对于敏感的信号线或电路，可以采用屏蔽或过滤器来减少外部电磁波的干扰。
屏蔽层可以采用金属材料制作，对电磁波进行屏蔽。
过滤器则可以针对特定频率的干扰进行滤波，以保证信号的准确传输。

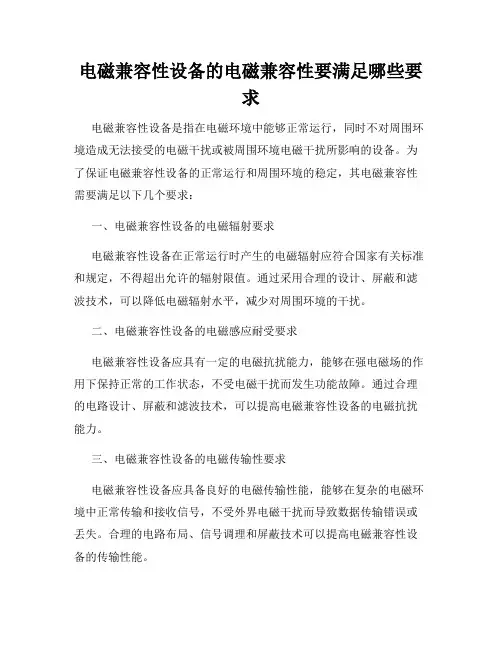

电磁兼容性设备的电磁兼容性要满足哪些要求电磁兼容性设备是指在电磁环境中能够正常运行，同时不对周围环境造成无法接受的电磁干扰或被周围环境电磁干扰所影响的设备。
为了保证电磁兼容性设备的正常运行和周围环境的稳定，其电磁兼容性需要满足以下几个要求：一、电磁兼容性设备的电磁辐射要求电磁兼容性设备在正常运行时产生的电磁辐射应符合国家有关标准和规定，不得超出允许的辐射限值。
通过采用合理的设计、屏蔽和滤波技术，可以降低电磁辐射水平，减少对周围环境的干扰。
二、电磁兼容性设备的电磁感应耐受要求电磁兼容性设备应具有一定的电磁抗扰能力，能够在强电磁场的作用下保持正常的工作状态，不受电磁干扰而发生功能故障。
通过合理的电路设计、屏蔽和滤波技术，可以提高电磁兼容性设备的电磁抗扰能力。
三、电磁兼容性设备的电磁传输性要求电磁兼容性设备应具备良好的电磁传输性能，能够在复杂的电磁环境中正常传输和接收信号，不受外界电磁干扰而导致数据传输错误或丢失。
合理的电路布局、信号调理和屏蔽技术可以提高电磁兼容性设备的传输性能。
四、电磁兼容性设备的电磁抗干扰能力要求电磁兼容性设备应具备一定的抗干扰能力，能够在强电磁环境干扰下保持正常的工作状态，不受干扰而发生故障。
通过合理的电路设计、屏蔽和滤波技术，可以提高电磁兼容性设备的抗干扰能力。
五、电磁兼容性设备的地线和屏蔽要求电磁兼容性设备应具备良好的地线系统和屏蔽结构，能够有效地屏蔽外界电磁干扰和防止内部电磁辐射对周围环境造成干扰。
合理的地线布置和屏蔽结构设计可以提高电磁兼容性设备的抗干扰能力和减少电磁辐射。
六、电磁兼容性设备的标识和测试要求电磁兼容性设备应具备相应的标识和测试要求，以确保其符合国家有关标准和规定。
通过标识和测试可以对电磁兼容性设备进行监测和评估，及时发现和解决潜在的电磁兼容性问题。
在电磁兼容性设备的设计、生产、安装和使用过程中，需要遵循上述要求，并结合实际应用场景制定相应的技术措施和管理规范，以确保电磁兼容性设备在电磁环境中的正常运行，同时降低对周围环境和其他设备的干扰。
如何进行电磁兼容性测试和设计电磁兼容性（Electromagnetic Compatibility，EMC）是指电子设备在电磁环境中能够以高可靠性的方式正常工作，同时不会对周围的设备和系统产生干扰。
为了确保电子设备的正常运行并减少电磁干扰，进行电磁兼容性测试和设计是必要的。
下面将详细介绍电磁兼容性测试和设计的步骤。
一、测试步骤：1. 确定测试的标准：首先，需要明确要测试的产品适用于哪些电磁兼容性测试标准。
常用的国际标准有CISPR、IEC、EN等，国内标准有GB、GJB等。
2. 确定测试的频率范围：根据产品的使用环境和频率范围，确定需要进行测试的频率范围。
常见的频率范围有15kHz-1GHz和30MHz-40GHz等。
3. 进行辐射测量：辐射测量主要有射频辐射测量和电磁场强度测量两种方法。
射频辐射测量可以通过天线、探测器和频谱分析仪等进行，而电磁场强度测量常使用磁场探测器。
4. 进行传导测量：传导测量主要是对产品进行电缆辐射、电源线辐射和接地线辐射等测试。
可以使用无差别耦合器（CDN）和人体模拟器（HBM）等设备进行测量。
5. 进行敏感性测试：敏感性测试是为了检测产品是否对外界电磁场干扰过于敏感。
可以通过产生各种不同频率和强度的电磁场进行测试。
6. 进行抗干扰性测试：抗干扰性测试是为了确定产品在遇到各种干扰源时的工作可靠性。
可以通过模拟不同干扰情况进行测试。
7. 分析测试结果：测试完成后，需要对测试数据进行分析。
对于不合格的测试结果，需要找出问题原因，并进行相应的改进措施。
二、设计步骤：1. 确定设计要求：在进行电磁兼容性设计之前，需要明确产品的工作环境和要求，包括电磁辐射和敏感性要求等。
2. 进行电磁兼容性设计：根据设计要求，进行电磁兼容性设计。
设计过程中需要考虑到电源线滤波、地线设计、屏蔽设计、布线设计等因素。
3. 进行电磁辐射测试：设计完成后，需要对产品进行电磁辐射测试，验证设计的有效性。

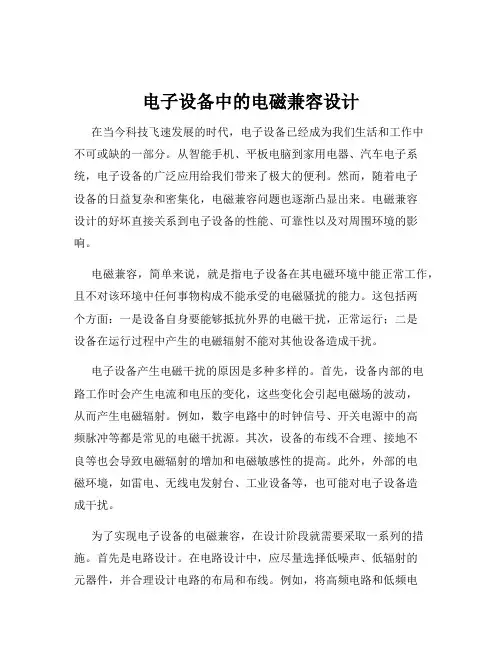

电子设备中的电磁兼容设计在当今科技飞速发展的时代，电子设备已经成为我们生活和工作中不可或缺的一部分。
从智能手机、平板电脑到家用电器、汽车电子系统，电子设备的广泛应用给我们带来了极大的便利。
然而，随着电子设备的日益复杂和密集化，电磁兼容问题也逐渐凸显出来。
电磁兼容设计的好坏直接关系到电子设备的性能、可靠性以及对周围环境的影响。
电磁兼容，简单来说，就是指电子设备在其电磁环境中能正常工作，且不对该环境中任何事物构成不能承受的电磁骚扰的能力。
这包括两个方面：一是设备自身要能够抵抗外界的电磁干扰，正常运行；二是设备在运行过程中产生的电磁辐射不能对其他设备造成干扰。
电子设备产生电磁干扰的原因是多种多样的。
首先，设备内部的电路工作时会产生电流和电压的变化，这些变化会引起电磁场的波动，从而产生电磁辐射。
例如，数字电路中的时钟信号、开关电源中的高频脉冲等都是常见的电磁干扰源。
其次，设备的布线不合理、接地不良等也会导致电磁辐射的增加和电磁敏感性的提高。
此外，外部的电磁环境，如雷电、无线电发射台、工业设备等，也可能对电子设备造成干扰。
为了实现电子设备的电磁兼容，在设计阶段就需要采取一系列的措施。
首先是电路设计。
在电路设计中，应尽量选择低噪声、低辐射的元器件，并合理设计电路的布局和布线。
例如，将高频电路和低频电路分开布局，减少信号之间的串扰；采用屏蔽线来传输敏感信号，降低外界干扰的影响。
其次是接地设计。
良好的接地系统可以有效地抑制电磁干扰。
接地方式有单点接地、多点接地和混合接地等，需要根据设备的具体情况选择合适的接地方式。
同时，要确保接地电阻足够小，以保证接地的有效性。
滤波也是电磁兼容设计中常用的手段之一。
通过在电源输入端、信号线上安装滤波器，可以滤除不需要的高频噪声，提高设备的抗干扰能力。
滤波器的类型有电容滤波器、电感滤波器、LC 滤波器等，选择合适的滤波器类型和参数对于电磁兼容性能至关重要。
屏蔽是防止电磁辐射和外界干扰的有效方法。
芯片设计中的电磁兼容性问题如何解决在当今高度数字化和信息化的时代，芯片作为各种电子设备的核心组件，其性能和可靠性至关重要。
然而，在芯片设计过程中，电磁兼容性（EMC）问题是一个不容忽视的挑战。
电磁兼容性是指电子设备在其电磁环境中能正常工作，且不对该环境中任何事物构成不能承受的电磁骚扰的能力。
如果芯片在设计阶段没有充分考虑电磁兼容性，可能会导致信号干扰、数据错误、系统故障甚至整个设备无法正常运行。
因此，解决芯片设计中的电磁兼容性问题具有极其重要的意义。
要解决芯片设计中的电磁兼容性问题，首先需要深入了解电磁干扰的产生机制。
电磁干扰主要来源于三个方面：传导干扰、辐射干扰和串扰。
传导干扰是指干扰信号通过电源线、信号线等导体传播；辐射干扰则是通过空间电磁场向外传播；串扰则是指相邻信号线之间的电磁耦合。
在芯片内部，由于晶体管的高速开关动作、电流的快速变化以及布线的不合理等因素，都可能产生这些电磁干扰。
为了降低传导干扰，在芯片设计中可以采用合理的电源和地平面布局。
电源平面和地平面应该尽可能地靠近，以减小电源和地之间的阻抗，从而减少电源噪声和地弹噪声。
同时，在电源引脚处添加适当的滤波电容，可以滤除电源线上的高频噪声。
此外，对于输入输出接口，应该采用合适的滤波电路，以阻止外部的干扰信号进入芯片内部，同时也防止芯片内部的干扰信号向外传播。
辐射干扰的抑制则需要从芯片的封装和布局入手。
合理的芯片封装可以有效地屏蔽内部电路产生的电磁场，减少对外辐射。
在芯片布局方面，应尽量减小高速信号线的长度，避免形成环形天线结构。
对于敏感电路，如模拟电路部分，应该与数字电路部分进行隔离，以减少数字电路产生的噪声对模拟电路的影响。
串扰是芯片设计中另一个常见的电磁兼容性问题。
为了减小串扰，可以采用增加信号线间距、使用屏蔽线或者采用差分信号传输等方法。
在布线时，应该遵循一些基本原则，如尽量避免平行布线、减少信号线的交叉等。
同时，对于关键信号线，可以采用多层布线或者在相邻层之间设置地平面来进行隔离。
电磁兼容性测试与设计原则电磁兼容性（EMC）测试与设计原则是一种确保电子设备在电磁环境中正常工作和共存的重要手段。
在现代社会中，我们被电子设备所环绕，因此需要保证这些设备能够相互兼容，并且不会产生电磁干扰。
本文将详细介绍电磁兼容性测试与设计的步骤和原则。
一、电磁兼容性测试步骤：1. 确定测试需求：首先，确定进行电磁兼容性测试的设备或系统类型，并明确测试的目的和标准。
根据不同类型的设备，选择相应的测试方法和标准。
2. 测试计划制定：制定详细的测试计划，包括测试时间、地点、测试范围和测试方法等内容。
确保测试过程能够顺利进行。
3. 测试设备准备：准备测试所需的仪器设备，如频谱分析仪、信号发生器和电磁泄漏仪等。
同时，确保测试设备能够准确地测量和分析设备的电磁辐射和敏感度。
4. 确定测试环境：在电磁兼容性测试之前，需要确定测试环境中的干扰源和敏感设备，以及它们之间的关系和布置。
保证测试环境的真实性和可靠性。
5. 测试执行：按照测试计划，进行电磁兼容性测试。
根据测试设备的不同，可以进行辐射测试、传导测试和抗干扰测试等。
确保测试过程中的数据准确可靠。
6. 测试结果分析：根据测试数据，对电磁兼容性进行分析和评估。
判断设备是否符合相关的电磁兼容性标准和要求。
如果不符合，需要采取相应措施进行修正。
7. 结果报告编制：根据测试结果，编制详细的测试报告。
报告应包括测试方法、测试结果和建议措施等内容，以便后续的设计和改进工作。
二、电磁兼容性设计原则：1. 屏蔽设计：采用合适的屏蔽材料和屏蔽结构，减少电磁辐射和敏感度。
例如，在 PCB 设计中，可以采用地域划分和屏蔽墙等方法，提高电路板的抗干扰能力。
2. 地线设计：合理规划地线的布局和走向，减少地线的回流路径和互连电感。
地线的设计应从整体考虑，保证设备的地电位稳定和低阻抗。
3. 滤波设计：在输入和输出接口处添加滤波器，减少电源线上的高频噪声和互联线上的干扰信号。
滤波器的选型和布局应根据具体设备的特点来确定。
电磁兼容性设计指南电磁兼容性设计指南：电磁兼容性（Electromagnetic Compatibility，EMC）是指电子设备在电磁环境中能够以正常工作状态工作，而不会产生互相干扰，以及不会对周围的电磁环境产生负面影响。
在现代社会中，电子设备应用越来越广泛，因此保证设备的电磁兼容性显得尤为重要。
为了保证电子设备在整个生命周期内都具有良好的电磁兼容性，设计过程中需遵循一系列的指南和规范。
首先，对于电磁兼容性设计，应该从产品的整体结构和布局开始考虑。
尽量减少电磁干扰源的数量及强度，合理设计电路板布局、模块布局和信号线路径，避免相互干扰。
此外，在产品外壳设计中，应采用电磁屏蔽措施，如有效接地、铁氧体吸收材料、金属外壳等，以减少外部电磁干扰对设备的影响。
其次，产品在设计过程中需考虑干扰源和受干扰源之间的耦合路径。
通过分析整个系统的电磁耦合路径，可以有效地减少电磁干扰的影响。
在电路设计中，应避免磁场、电压和电流的耦合，采取措施隔离和屏蔽干扰源，如在信号线中加入滤波器以抑制高频干扰。
此外，在电气接口设计中，需要考虑信号的传输线路、输入输出端口的规划、接地设计、防护等措施，以防止电磁干扰对接口传输信号的影响。
保证设备的输入输出接口符合各项标准和规范，以提高设备的电磁兼容性。
最后，在整个产品设计过程中，应该遵循相关的电磁兼容性标准和法规要求，如CISPR、FCC、EN等标准。
产品设计完成后，还需要进行电磁兼容性测试，确保产品在实际工作环境下具有良好的电磁兼容性。
通过不断优化设计和测试，确保产品在市场上具有竞争力和可靠性。
总之，电磁兼容性设计对于现代电子产品至关重要。
只有通过合理的设计和实施电磁兼容性策略，才能保证设备在复杂的电磁环境中稳定可靠地工作，减少电磁干扰对设备和周围环境的影响，提高产品的市场竞争力和可靠性。
希望以上电磁兼容性设计指南能够为您的产品设计提供一定的参考和指导。
--为什么产品要通过EMC，EMC到底包含哪些测试项目和性能指标？---为什么产品辐射、传导、静电、EFT问题总是解决不了，而自己又没有好的解决思路？---为什么我的产品也增加了磁珠、电容、电感，但还是没有改善，这些器件到底该怎么应用？为什么产品问题总是后期出现，在现有基础上到底有哪些方法和措施整改我的产品？---为什么我的产品在设计时EMC也考虑了，但是还不能解决所有问题？---为什么一些理论在实际应用中总是不能真正解决问题？对于企业领导和研发工程师而言，诸如此类的问题可谓太多，明白EMC测试项目和测试原理，掌握一些EMC测试整改和设计技能，这些都成了我们迫切需要研究和解决的重大课题。
目前很多企业工程师在这块缺乏实践经验，很多相关知识都是网络和书籍上面了解，但是，一方面在解决实际问题时光靠这些零散的理论是不足的，另一方面，这些“知识”也有可能对EMC的实质理解造成一些误解电磁兼容设计与整改对策及经典案例分析---系统性：课程着重系统地讲述产品EMC测试原理，产品出现各种EMC问题详细的整改思路与方法，课程以大量的案例来阐述产品EMC设计的思路与方法,以及不同产品出现的各种问题EMC工作重点、工作方法、解决问题的技巧.---针对性：主要针对产品各种EMC测试项目，及各种典型产品，在测试过程中出现的不同问题的时候解决的思路与方法，如何使产品经过合理的构架设计、电缆设计、滤波设计、PCB设计顺利通过EMC测试。
---实战性：在整个培训课程中涉到多个案例，全面讲授产品问题整改和定位，设计的技巧。
大纲（结合多个经典案例进行实战讲解）1．电磁兼容基础1.1 电磁兼容概述（30min）（9:00-9:30）1.1.1 电磁兼容的定义1.1.2 电磁兼容的研究领域1.1.3 实施电磁兼容的目的1.2 电磁兼容理论基础（45min）（9:30-10:15）1.2.1 基本名词术语1.2.2 电磁兼容测试中常用单位1.2.3 电磁干扰形成的三要素1.3 电磁兼容测量（30min）（10:15-10:45）1.3.1 几个重要的电磁兼容标准对照表1.3.2 常用电磁兼容测量项目2．电磁兼容设计2.1 关键元器件的选择（75min）（10:45-12:00）2.1.1 无源器件的选用2.1.2 模拟与逻辑有源器件的选用2.1.3 磁性元件的选用2.1.4 开关元件的选用2.1.5 连接器件的选用2.1.6 元器件选择一般规则2.2 电路的选择和设计（60min）（1:30-2:30）2.2.1 单元电路设计2.2.2 模拟电路设计2.2.3 逻辑电路设计2.2.4 微控制器电路设计2.2.5 电子线路设计一般规则2.3 印制电路板的设计（90min）（2:30-4:00）2.3.1 PCB布局2.3.2 PCB布线2.3.3 PCB板的地线设计2.3.4 模拟-数字混合线路板的设计2.3.5 印制电路设计一般规则2.4 接地和搭接设计（90min）（4:00-5:30）2.4.1 接地的基本概念2.4.2 接地的基本方法2.4.3 信号接地方式及其比较2.4.4 接地点的选择2.4.5 地线环路干扰及其抑制2.4.6 公共阻抗干扰及其抑制2.4.7 设备接大地2.4.8 搭接2.4.9 搭接及接地设计一般规则2.5 屏蔽技术应用（60min）（9:00-10:00）2.5.1 屏蔽的基本概念2.5.2 屏蔽效能的设计2.5.3 屏蔽原理2.5.4 屏蔽机箱的设计2.5.5 设备孔、缝的屏蔽设计2.5.6 电磁屏蔽材料的选用2.5.7 屏蔽设计一般规则2.6 滤波技术应用（60min）（10:00-11:00）2.6.1 滤波器的分类2.6.2 滤波器的衰减特性2.6.3 滤波电路的设计2.6.4 滤波器的选择2.6.5 滤波器的安装2.6.6 滤波器的使用场合2.7 时钟电路的设计（20min）（11:00-11:20）2.7.1 扩展频谱法2.7.2 扩展频谱法实际应用2.7.3 减少时钟脉冲干扰的其它措施2.8 产品或设备内部布置（20min）（11:20-11:40）2.8.1 产品或设备内部布局2.8.2 产品或设备内部布线2.9 导线的分类和敷设（20min）（11:40-12:00）2.9.1 屏蔽电缆的连接2.9.2 导线和电缆的布线设计3．电磁兼容对策3.1 概述（30min）（1:30-2:00）3.1.1 什么时候需要电磁兼容整改及对策3.1.2 常见的电磁兼容整改措施3.2 电磁骚扰发射问题对策（75min）（2:00-3:15）3.2.1 电子、电气产品内的主要电磁骚扰源3.2.2 骚扰源定位3.2.3 电子、电气产品连续传导发射超标问题及对策3.2.4 电子、电气产品断续传导发射超标问题及对策3.2.5 电子、电气产品辐射骚扰超标问题及对策3.2.6 骚扰功率干扰的产生和对策3.3 谐波电流问题对策（30min）（3:15-3:45）3.3.1 测量标准介绍3.3.2 谐波电流发射的基本对策3.3.3 低频谐波电流抑制滤波解决方案3.3.4 主动PFC解决方案3.3.5 谐波问题的其它对策3.4 瞬态抗扰度问题对策（75min）（3:45-5:00）3.4.1 综述3.4.2 静电放电抗扰度测试常见问题对策及整改措施3.4.3 脉冲冲群抗扰度测试常见问题对策及整改措施3.4.4 浪涌冲击抗扰度测试常见问题对策及整改措施4．咨询与答疑（30min）（5:00-5:30）本课纲适用于：公开课，企业内训资料来源：《电磁兼容设计与整改对策及经典案例分析》(朱文立)朱文立先生中国电磁兼容EMC实战知名专家朱文立先生：中国电磁兼容EMC实战知名专家，中华创世纪企业培训网首席EMC培训师，1989年毕业于华中理工大学，高级工程师，工业和信息化部质量安全检测中心副主任，全国电磁兼容标准化技术委员会（SAC/TC264）委员、全国无线电干扰标准化委员会A分会（SAC/TC79/SC1）委员、全国无线电干扰标准化委员会I分会（SAC/TC79/SC7）委员、中国制造工艺协会电子分会电磁兼容制造专业委员会副主任委员、全国质量监管重点产品检验方法标委会IT一组（SAC/TC374/WG37）委员、中国认证认可监督管理委员会电磁兼容专家组（CNCA-TC10）委员、IECEE中国国家认证机构电磁兼容专家工作组（CQC-ETF10）组长、中国质量认证中心（CQC）技术委员会检测技术分委会委员、广东省保密技术专家委员会委员、CQC工厂审查员、CRBA质量体系注册审核员。
