电磁场问题边界条件及求解

从零开始学习3D MAXWELL之边界条件MAXWELL仿真电磁场的本质还是计算麦克斯维尔方程，所以要定义仿真的边界条件，这样才能得到方程的解。

3D仿真一共有六种求解类型，为静磁场/涡流/瞬态磁场/静电场/传导/瞬态电场。

每一种求解类型都有边界条件。

1，静磁场求解器边界条件默认边界条件示意图如下：（默认边界条件普遍存在于Maxwell 3D仿真的各种求解器中。

正确应用默认边界条件，求解域的设置非常关键。

尼曼边界条件将磁场限定在边界之内。

当磁场较封闭或求解域足够大时，应用尼曼边界条件才会得到相对正确的分析结果。

）磁场边界条件：磁场边界条件指定在求解域表面：1）定义切向方向磁场强度为零的边界条件：选择要添加边界条件的面--增加切线方向磁场强度为零的磁场；2）定义正切磁场边界条件：选择要添加边界条件的面--增加正切磁场--增加X/Y方向的磁场分量值--在坐标系统中定义X/Y矢量或是使用默认值；（正切方向为零，磁场方向与表面垂直）（磁场边界条件，磁场的切向分量被指定为预定义的值，但如果该分量的值被指定为0，则其效果与Zero Tangential H Field相同，磁场与该边界垂直，适用于施加外部磁场，如地磁仿真。

）绝缘边界条件，除电流无法穿过边界以外，其他特性与Neumann边界相同，适用于2个接触导体之间完美绝缘的薄片。

(未添加绝缘边界条件)（添加绝缘边界条件后）对称边界条件：对称边界条件适合几何对称或是磁场对称的结构。

对称边界条件，奇对称（磁力线正切），磁场与边界正切，磁场法向分量为0；偶对称（磁力线垂直），磁场与边界垂直，磁场切向分量为0。

对称边界条件主要用来减少仿真时间，增加计算效率。

匹配边界条件，有主边界（Master）和从边界（Slave）两种，需要配合使用。

偶对称时，Slave边界的磁场被定义为匹配Master边界的幅值和方向。

奇对称时，Slave边界的磁场与Master边界的幅值相同，方向相反。

吸收边界条件,阻抗边界条件,响应边界条件,辐射边界条件-概述说明以及解释1.引言1.1 概述本文旨在介绍不同类型的边界条件，包括吸收边界条件、阻抗边界条件、响应边界条件和辐射边界条件。

在仿真和建模领域中，边界条件的选择和应用对于准确模拟和分析电磁问题至关重要。

吸收边界条件是一种用于模拟无限大空间中的电磁问题的技术。

通过在仿真模型的边界上引入吸收材料，能够有效地消除反射并吸收通过边界传播的电磁波。

本文将详细介绍吸收边界条件的原理、应用和优势。

阻抗边界条件是一种在电磁波传播问题中常用的边界条件。

它模拟了电磁波在传播过程中遇到的边界上的阻抗。

阻抗边界条件常用于模拟导体表面的电磁问题，例如导体内的电流分布和电磁波的反射和传播。

本文将探讨阻抗边界条件的应用领域、数学描述和数值求解方法。

响应边界条件是一种在传输线和波导等电磁结构模拟中常用的边界条件。

它通过限定边界处的电磁场响应来刻画边界的特性。

响应边界条件能够有效地解决电磁波与电磁结构边界之间的相互作用问题，以及信号在导体间的传输问题。

本文将探讨响应边界条件的基本原理、适用范围和求解方法。

辐射边界条件是一种用于模拟辐射场的特殊边界条件。

它通过描述辐射场与边界的相互作用来模拟电磁波辐射问题。

辐射边界条件常用于天线、散射和辐射场的仿真和分析中。

本文将详细介绍辐射边界条件的原理、应用和准确性评估。

通过研究和了解吸收边界条件、阻抗边界条件、响应边界条件和辐射边界条件的原理和应用，我们可以更准确地模拟和分析各种电磁问题。

这将为电磁波的传播、电磁结构的设计和电磁场的控制提供有力的工具和方法。

在接下来的章节中，我们将详细讨论每种边界条件的要点和实际应用。

1.2 文章结构文章结构部分的内容可以按照以下方式进行编写：本文共分为三个主要部分：引言、正文和结论。

在引言部分，我们首先对边界条件进行了概述，包括吸收边界条件、阻抗边界条件、响应边界条件和辐射边界条件。

然后，我们介绍了本文的结构，包括各个章节的内容和组织方式。

电磁场理论中的边界条件与边值问题解析研究引言：电磁场理论是物理学中的重要分支，广泛应用于电磁波传播、电路分析等领域。

其中，边界条件和边值问题是电磁场理论中的核心概念，对于解析研究电磁场的性质和行为具有重要意义。

本文将就电磁场理论中的边界条件与边值问题进行探讨。

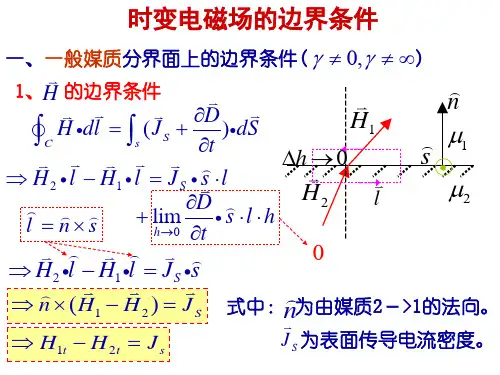

一、边界条件的概念与分类边界条件是指电磁场在两个不同介质的交界面上需要满足的条件。

根据边界条件的不同形式，可以将其分为电场边界条件和磁场边界条件。

1. 电场边界条件电场边界条件是指电场在介质交界面上满足的条件。

其中，最基本的电场边界条件是法向分量的连续性条件，即电场的法向分量在两个介质交界面上的值相等。

此外，还有切向分量的连续性条件和切向分量的不连续性条件等。

2. 磁场边界条件磁场边界条件是指磁场在介质交界面上满足的条件。

与电场边界条件类似，磁场的法向分量在两个介质交界面上的值相等，即磁场的法向分量是连续的。

此外，磁场的切向分量也需要满足一定的条件，如切向分量的连续性条件和切向分量的不连续性条件等。

二、边值问题的解析研究边值问题是指在给定边界条件的情况下，求解电磁场的数学模型。

在电磁场理论中，边值问题的解析研究是十分重要的，可以帮助我们深入理解电磁场的行为和性质。

1. 边值问题的数学模型边值问题的数学模型是由麦克斯韦方程组和边界条件共同构成的。

通过求解这个数学模型，我们可以得到电磁场的解析解，从而揭示电磁场的基本特性。

2. 边值问题的解析方法边值问题的解析方法主要有分离变量法、格林函数法和辐射条件法等。

其中，分离变量法是应用最广泛的一种方法，它将电磁场分解为多个独立的分量，并通过求解每个分量的方程来得到整个电磁场的解析解。

格林函数法则是通过引入格林函数，将边值问题转化为积分方程的形式，从而求解电磁场的解析解。

辐射条件法则是在边界条件已知的情况下，通过辐射条件来求解电磁场的解析解。

三、边界条件与边值问题的应用边界条件与边值问题在电磁场理论的应用中起着重要的作用，可以帮助我们研究电磁波的传播、电路的分析等问题。

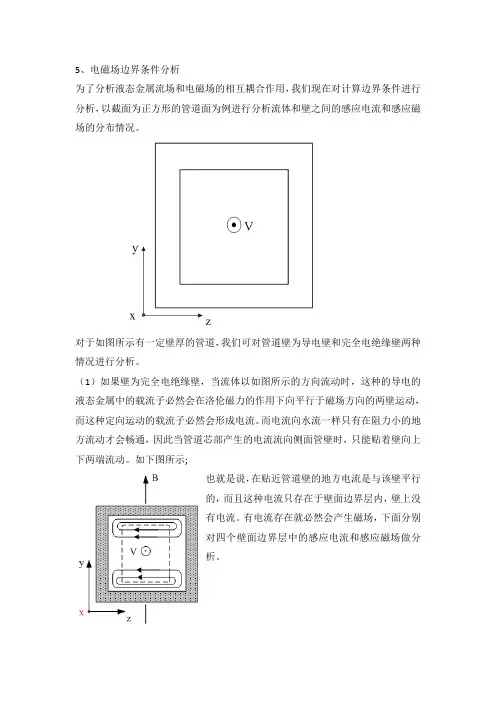

5、电磁场边界条件分析为了分析液态金属流场和电磁场的相互耦合作用，我们现在对计算边界条件进行分析，以截面为正方形的管道面为例进行分析流体和壁之间的感应电流和感应磁场的分布情况。

对于如图所示有一定壁厚的管道，我们可对管道壁为导电壁和完全电绝缘壁两种情况进行分析。

（1）如果壁为完全电绝缘壁，当流体以如图所示的方向流动时，这种的导电的液态金属中的载流子必然会在洛伦磁力的作用下向平行于磁场方向的两壁运动，而这种定向运动的载流子必然会形成电流。

而电流向水流一样只有在阻力小的地方流动才会畅通，因此当管道芯部产生的电流流向侧面管壁时，只能贴着壁向上下两端流动。

如下图所示;也就是说，在贴近管道壁的地方电流是与该壁平行的，而且这种电流只存在于壁面边界层内，壁上没有电流。

有电流存在就必然会产生磁场，下面分别对四个壁面边界层中的感应电流和感应磁场做分析。

侧面有J y≠0 该感应电流会产生感应磁场，根据右手螺旋定则贴近壁处的感应磁场应该是有两个方向。

对于管道的上半部，感应磁场方向与速度方向相同，管道下半部，感应磁场方向与速度方向相反。

也就是说在侧面壁上感应磁场有：bx≠0,by=0,bz≠0。

但是这里只考虑的是管道的一面截面，而管道应该是这样的很多个截面沿着x轴方向的组合，因此整体考虑的话，bz=0。

J z=0J x=0上下壁面有Jz≠0 分析同上，可知上下壁面的感应磁场为：bz≠0,bx=0,by=0Jx=0Jy=0(2)如果壁时导电的，当芯部流体产生的感应电流流经侧面面壁时必然会通过该壁，从而在管道壁中也有感应电流存在。

如下图所示：侧面壁有Jz≠0 导电壁不像完全电绝缘壁那样，在该侧面边界层内不存在平行于壁的电流，只存在与垂直于壁的电流。

分析可知bx≠0,by=0,bz=0且侧面上半部和下半部的感应磁场方向相反。

Jy=0 Jx=0上下壁面有，对于壁的电导率比流体的电导率高的情况，就相当于壁是良导体，因此芯部产生的感应电流不会存在于壁面边界层中，而只能在管道壁中。

电磁场三类边界条件电磁场三类边界条件电磁场的边界条件是指在介质边界处，电场和磁场的变化情况。

根据边界条件的不同，可以将其分为三类：第一类边界条件、第二类边界条件和第三类边界条件。

下面将详细介绍这三类边界条件。

一、第一类边界条件第一类边界条件也称为零法向电场和零切向磁场边界条件。

它是指在介质表面上，法向于表面的电场强度和切向于表面的磁感应强度均为零。

1. 零法向电场在介质表面上，由于介质内部和外部存在不同的电荷分布情况，因此会产生一个法向于表面方向的电场。

而当这个电场穿过介质表面时，就会发生反射和折射现象。

为了描述这种现象，我们需要引入一个重要的物理量——法向于表面方向上的电通量密度。

根据高斯定理可知，在任意一个闭合曲面内部，通过该曲面的总电通量等于该曲面所包围空间内部所有自由电荷之代数和。

因此，在介质表面附近，我们可以将其看作一个微小的闭合曲面。

则在该曲面上的电通量密度可以表示为：$$\vec{D_1}\cdot\vec{n}=\rho_s$$其中，$\vec{D_1}$表示介质1内部的电位移矢量，$\vec{n}$表示介质表面法向矢量，$\rho_s$表示表面自由电荷密度。

当我们将这个式子应用于介质表面时，可以得到：$$D_{1n}=\rho_s$$其中，$D_{1n}$表示介质1内部法向于表面方向上的电场强度。

由于介质表面上不存在自由电荷，因此$\rho_s=0$。

因此，在第一类边界条件下，法向于介质表面方向上的电场强度为零。

2. 零切向磁场在介质表面上，由于介质内部和外部存在不同的磁场分布情况，因此会产生一个切向于表面方向的磁感应强度。

而当这个磁场穿过介质表面时，就会发生反射和折射现象。

为了描述这种现象，我们需要引入一个重要的物理量——切向于表面方向上的磁通量密度。

根据安培环路定理可知，在任意一个闭合回路上，通过该回路的总磁通量等于该回路所包围空间内部所有电流之代数和。

因此，在介质表面附近，我们可以将其看作一个微小的闭合回路。

电磁场三类边界条件介绍在电磁学中，边界条件是解决电磁场问题时的重要问题之一。

电磁场三类边界条件指的是麦克斯韦方程组在不同介质之间的边界上的满足条件。

这些条件在电磁场问题的求解中起到了关键的作用。

在本文中，我们将详细探讨电磁场三类边界条件的定义和应用。

一、第一类边界条件第一类边界条件也称为电磁场的法向边界条件。

其主要定义了电场和磁场在边界上的法向分量之间的关系。

具体表达如下：1.在介质边界上，电场的法向分量E n1和E n2满足：E n1=E n2；2.在介质边界上，磁场的法向分量H n1和H n2满足：H n1=H n2。

第一类边界条件体现了介质边界上的电场和磁场的连续性。

二、第二类边界条件第二类边界条件也称为电磁场的切向边界条件。

其主要定义了电场和磁场在边界上的切向分量之间的关系。

具体表达如下：1.在介质边界上，电场的切向分量E t1和E t2满足：E t1ϵ1=E t2ϵ2；2.在介质边界上，磁场的切向分量H t1和H t2满足：H t1μ1=H t2μ2。

其中，ϵ1和ϵ2分别为两个介质的介电常数，μ1和μ2分别为两个介质的磁导率。

第二类边界条件体现了介质边界上的电场和磁场的连续性和切向分量之间的比例关系。

三、第三类边界条件第三类边界条件也称为电磁场的混合边界条件。

其主要定义了电场和磁场在边界上的法向分量和切向分量之间的关系。

具体表达如下：1.在介质边界上，电场的法向分量E n1和E n2满足：E n1=E n2；2.在介质边界上，磁场的法向分量H n1和H n2满足：H n1=H n2；3.在介质边界上，电场的切向分量E t1和E t2满足：E t1ϵ1=E t2ϵ2；4.在介质边界上，磁场的切向分量H t1和H t2满足：H t1μ1=H t2μ2。

第三类边界条件综合了第一类和第二类边界条件，体现了介质边界上的电场和磁场的连续性以及法向分量和切向分量之间的比例关系。

四、应用举例电磁场三类边界条件在电磁学中的应用非常广泛，下面我们以几个实际问题为例，说明其应用方法：例一：平行板电容器考虑一对平行金属板构成的电容器，两板之间填充了介电常数为ϵ的均匀介质。
