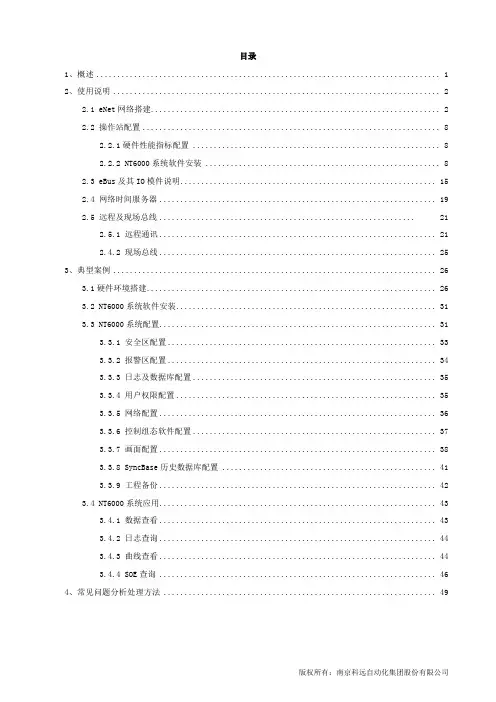

目录1、概述 (1)2、使用说明 (2)2.1 eNet网络搭建 (2)2.2 操作站配置 (8)2.2.1硬件性能指标配置 (8)2.2.2 NT6000系统软件安装 (8)2.3 eBus及其IO模件说明 (15)2.4 网络时间服务器 (19)2.5 远程及现场总线 (21)2.5.1 远程通讯 (21)2.4.2 现场总线 (25)3、典型案例 (26)3.1硬件环境搭建 (26)3.2 NT6000系统软件安装 (31)3.3 NT6000系统配置 (31)3.3.1 安全区配置 (33)3.3.2 报警区配置 (34)3.3.3 日志及数据库配置 (35)3.3.4 用户权限配置 (35)3.3.5 网络配置 (36)3.3.6 控制组态软件配置 (37)3.3.7 画面配置 (38)3.3.8 SyncBase历史数据库配置 (41)3.3.9 工程备份 (42)3.4 NT6000系统应用 (43)3.4.1 数据查看 (43)3.4.2 日志查询 (44)3.4.3 曲线查看 (44)3.4.4 SOE查询 (46)4、常见问题分析处理方法 (49)1、概述1-图1 NT6000系统配置图NT6000分散控制系统的主要组成部分有：系统软件、eNet网络、分散处理单元DPU、eBus网络、本地及远程IO等。

系统软件面用于对整个NT6000系统进行管理和控制。

eNet网络协议是基于标准以太网的专有协议，eNet网络通过交换机实现控制器与操作站之间的网络通讯。

eBus网络用于实现NT6000系统的控制器与IO模件之间的通讯。

2、使用说明2.1 eNet网络搭建2.1-图1 eNet网络连接图eNet网络由冗余的A网和B网构成，A网和B网的交换机设备物理上相互隔离；将网络中的服务器、客户端的A网接口通过网线接到A网络交换机上、B网接口通过网线接到B网络交换机上。

以HMI8001为例，介绍IP配置方法，采用C类IP地址分配，网络地址前两个八位字节固定为192.168，机器A网络的网络域地址=8×2-1=15，B网络的网络域地址=8×2=16。

NT6000 SOE 使用手册

NT6000 SOE 使用手册

8
SOE 使用手册 V3B 系统：
如想查询历史信息，可在
中，根据要求进行时间筛选：
5. 通常故障解决方法 5.1. 无法接受 SOE 信息或者 SOE 时间不对
9
SOE 使用手册
1）、查看 SOE 卡件的对时报警灯是否亮， 如果亮则代表对时不成功，进行第二步。 2）、检查机器至 DPU 的对时通讯线，在配置示意图中，从 HMI2 连接到 SOE HUB 的通讯线
SOE 使用手册
停止后选择禁用： 11
SOE 使用手册 然后再将服务中的 Time Synchronization 服务设定为自动启动：
12
5.2. 对时程序测试连接失败
SOE 使用手册
如果 syncmaster 在测试连接时，出现
或者
的对话框时，
请检查 NTP 服务是否正确的启动，需要严格按照配置方法中所特别注意的地方，先将 windows 防火墙和
为一端连接 HMI2 的串口，一端连接 SOE HUB 的最下面一个总对时口，为 RJ45 标准线做法，此处串口的焊 接为下示意图：485 至 232 转接头的 485 正端接 RJ45 的 1，2 端，485 负端接 RJ45 的 7，8 端，RJ45 标准线为
卡扣朝下的拿法
3）、在控制面板---管理工具---服务 选项中，将所有机器的系统时间 WINDOWSTIME 选项改为手动停止。 10
（4）软件组态按照下面的方法进行
V3A 系统：将配置 SOE 的卡件组态模块从
更换为
，然后对 SOE 模块的

参数进行配置，如下图，根据需要对某通道 SOEXX_ON 进行置 值，已打开（TRUE）关闭（FALSE）SOE 功能。

NT6000-KM950B产品手册

NT6000-KM950B产品手册

外
小心：小心标志象征在由于疏忽采取或由于疏忽疏漏了指定的行为情
况下可能会损害硬件设备、程序、系统或数据。
坚
注意：注意提供有关操作的重要信息。
固
检查：用户应当检查当前行为。
于
提示：怎样更有效工作的提示或提供一个动作可供选择的方法。
芯
防止静电：组件是静电敏感设备。必须遵守静电放电设备的安全规
程。
电击危险：设备有可能产生电击危险。
NT6000 产品手册-控制器单元 KM950B 使用手册
目录
1、概述.............................................................................................................................................................. 3 2、产品特点...................................................................................................................................................... 3 3、性能参数...................................................................................................................................................... 4
3.6.1 外形尺寸................................................................................................................................ 5 3.6.2 重量........................................................................................................................................ 6 3.7 硬件说明............................................................................................................................................ 6 3.7.1 控制器 KM950B...................................................................................................................... 6 3.7.2 本地 IO................................................................................................................................. 10 3.7.3 Modbus-TCP 通讯................................................................................................................. 11 3.7.4 控制器底座.......................................................................................................................... 11 3.7.5 网络地址.............................................................................................................................. 14 3.7.6 其他...................................................................................................................................... 15 3.8 环境要求.......................................................................................................................................... 16 3.8.1 运输和存储的机械以及气候环境条件.............................................................................. 16 3.8.2 运行的机械以及气候环境条件.......................................................................................... 17 3.9 标准兼容.......................................................................................................................................... 17 3.9.1 电磁兼容性.......................................................................................................................... 17 4、使用说明.................................................................................................................................................... 19 4.1 安装.................................................................................................................................................. 19 4.2 拆卸.................................................................................................................................................. 20

NT6000软件应用

NT6000软件应用

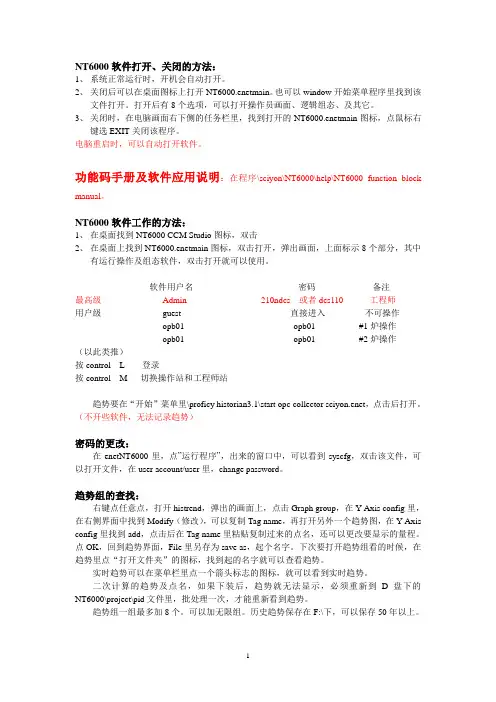

NT6000软件打开、关闭的方法：1、系统正常运行时，开机会自动打开。

2、关闭后可以在桌面图标上打开NT6000.enetmain。

也可以window开始菜单程序里找到该文件打开。

打开后有8个选项，可以打开操作员画面、逻辑组态、及其它。

3、关闭时，在电脑画面右下侧的任务栏里，找到打开的NT6000.enetmain图标，点鼠标右键选EXIT关闭该程序。

电脑重启时，可以自动打开软件。

功能码手册及软件应用说明：在程序\sciyon\NT6000\help\NT6000 function block manual。

NT6000软件工作的方法：1、在桌面找到NT6000 CCM Studio图标，双击2、在桌面上找到NT6000.enetmain图标，双击打开，弹出画面，上面标示8个部分，其中有运行操作及组态软件，双击打开就可以使用。

软件用户名密码备注最高级Admin 210ndcs 或者dcs110 工程师用户级guest 直接进入不可操作opb01 opb01 #1炉操作opb01 opb01 #2炉操作（以此类推）按control L 登录按control M 切换操作站和工程师站趋势要在“开始”菜单里\proficy historian3.1\start opc collector sciyon.enet，点击后打开。

（不开些软件，无法记录趋势）密码的更改：在enetNT6000里，点”运行程序”，出来的窗口中，可以看到syscfg，双击该文件，可以打开文件，在user account/user里，change password。

趋势组的查找：右键点任意点，打开histrend，弹出的画面上，点击Graph group，在Y-Axis config里，在右侧界面中找到Modify（修改），可以复制Tag name，再打开另外一个趋势图，在Y-Axis config里找到add，点击后在Tag name里粘贴复制过来的点名，还可以更改要显示的量程。

南京科远NT6000快速入门

南京科远NT6000快速入门

目录1、概述 (1)2、使用说明 (2)2.1 eNet网络搭建 (2)2.2 操作站配置 (8)2.2.1硬件性能指标配置 (8)2.2.2 NT6000系统软件安装 (8)2.3 eBus及其IO模件说明 (15)2.4 网络时间服务器 (19)2.5 远程及现场总线 (21)2.5.1 远程通讯 (21)2.4.2 现场总线 (25)3、典型案例 (26)3.1硬件环境搭建 (26)3.2 NT6000系统软件安装 (31)3.3 NT6000系统配置 (31)3.3.1 安全区配置 (33)3.3.2 报警区配置 (34)3.3.3 日志及数据库配置 (35)3.3.4 用户权限配置 (35)3.3.5 网络配置 (36)3.3.6 控制组态软件配置 (37)3.3.7 画面配置 (38)3.3.8 SyncBase历史数据库配置 (41)3.3.9 工程备份 (42)3.4 NT6000系统应用 (43)3.4.1 数据查看 (43)3.4.2 日志查询 (44)3.4.3 曲线查看 (44)3.4.4 SOE查询 (46)4、常见问题分析处理方法 (49)1、概述1-图1 NT6000系统配置图NT6000分散控制系统的主要组成部分有：系统软件、eNet网络、分散处理单元DPU、eBus网络、本地及远程IO等。

系统软件面用于对整个NT6000系统进行管理和控制。

eNet网络协议是基于标准以太网的专有协议，eNet网络通过交换机实现控制器与操作站之间的网络通讯。

eBus网络用于实现NT6000系统的控制器与IO模件之间的通讯。

2、使用说明2.1 eNet网络搭建2.1-图1 eNet网络连接图eNet网络由冗余的A网和B网构成，A网和B网的交换机设备物理上相互隔离；将网络中的服务器、客户端的A网接口通过网线接到A网络交换机上、B网接口通过网线接到B网络交换机上。

以HMI8001为例，介绍IP配置方法，采用C类IP地址分配，网络地址前两个八位字节固定为192.168，机器A网络的网络域地址=8×2-1=15，B网络的网络域地址=8×2=16。

南京科远NT6000快速入门

南京科远NT6000快速入门

3.1 硬件环境搭建..................................................................... 26
3.2 NT6000 系统软件安装.............................................................. 31
3.4.2 日志查询 .................................................................. 44
3.4.3 曲线查看 .................................................................. 44
2.5 远程及现场总线 .............................................................
21
2.5.1 远程通讯 .................................................................. 21
3.3.8 SyncBase 历史数据库配置 ................................................... 41
3.3.9 工程备份 .................................................................. 42
2.2.1 硬件性能指标配置 ........................................................... 8
2.2.2 NT6000 系统软件安装 ........................................................ 8

NT6000安装手册(x)

NT6000安装手册(x)

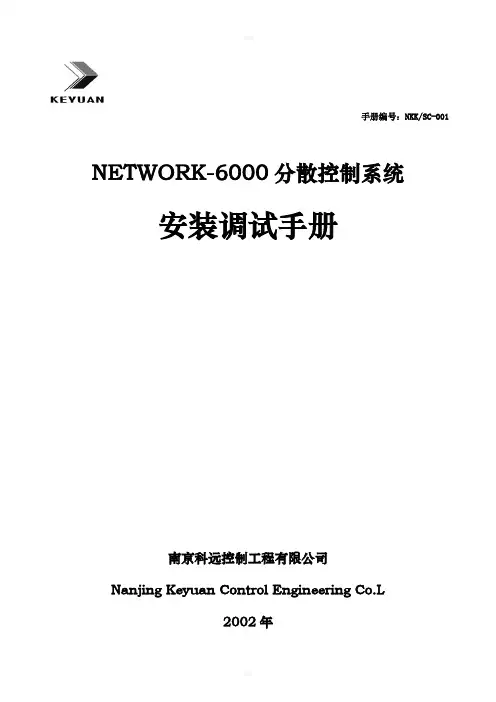

手册编号：NKK/SC-001 NETWORK-6000分散控制系统安装调试手册南京科远控制工程有限公司Nanjing Keyuan Control Engineering Co.L2002年前言NETWORK-6000 DCS系统是南京科远控制工程有限公司集成的具有二十一世纪先进水平的新一代分散控制系统，适用于生产过程的自动控制。

《NETWORK-6000安装维护手册》阐述NETWORK-6000 DCS系统的运输、贮存、安装、配线和维护的要求及条件。

第一章安装条件阐述系统设备的安装条件，包括控制室环境要求、工程设计规范、系统设备供电及配线的抗噪声要求。

第二章运输、贮存和安装介绍系统设备在运输、贮存、拆箱和安装中的注意事项。

如对运输、贮存中环境的温度、湿度要求，如何安装等的介绍。

第三章接地规范介绍接地目的、分类、设计准则和系统设备接地安装规范。

第四章配线介绍各种缆线和端子的规格，如何连接电源、信号、通讯线电缆等。

第五章配电规范介绍系统设备各部分的电气规格，包括功耗、供电要求。

第六章系统软件安装介绍Windows NT操作系统、系统软件包的安装步骤，以及系统软件正常使用前的检查。

第七章系统调试介绍系统上电检查和调试的步骤及方法。

第八章系统维护介绍系统日常维护和检查的内容及方法。

第一章安装条件阐述安装NETWORK-6000 DCS系统设备的安装条件，包括控制室环境要求、工程设计规范、系统设备供电及配线的抗噪声要求。

1.1工程设计规范安装NETWORK-6000 DCS系统设备的机房、现场、环境和建筑等，应符合电力部热控设计标准《控制室设计规定》及DCS设备的技术要求。

在设备安装之前，必须明确设备和区域环境。

一般将安装环境划分为两个主要区域：操作室（简称控制室）和控制站室。

对于不同的现场要谨慎地规划。

例如，在许多现场可以充分利用NETWORK-6000 DCS 的现场总线模件，将I/O设备安装在远离控制室的工业装置附近的机柜内或辅助设备控制室中。

NT6000安装手册(x)

NT6000安装手册(x)

手册编号：NKK/SC-001NETWORK-6000分散控制系统安装调试手册南京科远控制工程有限公司Nanjing Keyuan Control Engineering Co.L2002年前言NETWORK-6000 DCS系统是南京科远控制工程有限公司集成的具有二十一世纪先进水平的新一代分散控制系统，适用于生产过程的自动控制。

《NETWORK-6000安装维护手册》阐述NETWORK-6000 DCS系统的运输、贮存、安装、配线和维护的要求及条件。

第一章安装条件阐述系统设备的安装条件，包括控制室环境要求、工程设计规范、系统设备供电及配线的抗噪声要求。

第二章运输、贮存和安装介绍系统设备在运输、贮存、拆箱和安装中的注意事项。

如对运输、贮存中环境的温度、湿度要求，如何安装等的介绍。

第三章接地规范介绍接地目的、分类、设计准则和系统设备接地安装规范。

第四章配线介绍各种缆线和端子的规格，如何连接电源、信号、通讯线电缆等。

第五章配电规范介绍系统设备各部分的电气规格，包括功耗、供电要求。

第六章系统软件安装介绍Windows NT操作系统、系统软件包的安装步骤，以及系统软件正常使用前的检查。

第七章系统调试介绍系统上电检查和调试的步骤及方法。

第八章系统维护介绍系统日常维护和检查的内容及方法。

第一章安装条件阐述安装NETWORK-6000 DCS系统设备的安装条件，包括控制室环境要求、工程设计规范、系统设备供电及配线的抗噪声要求。

1.1工程设计规范安装NETWORK-6000 DCS系统设备的机房、现场、环境和建筑等，应符合电力部热控设计标准《控制室设计规定》及DCS设备的技术要求。

在设备安装之前，必须明确设备和区域环境。

一般将安装环境划分为两个主要区域：操作室（简称控制室）和控制站室。

对于不同的现场要谨慎地规划。

例如，在许多现场可以充分利用NETWORK-6000 DCS的现场总线模件，将I/O设备安装在远离控制室的工业装置附近的机柜内或辅助设备控制室中。

NT6000-快速入门指导手册

NT6000-快速入门指导手册
ห้องสมุดไป่ตู้
易用于外 坚固于芯
文档发行日期 2013-01-20 2013-04-27 2013-05-25
中国·南京 南京市江宁经济技术开发区清水亭东路 1266 号 电 话：025-68598968 传 真：025-68598948 邮 编：211100 网 址： 电子邮件：sciyon@
NT6000 产品手册-快速入门指导手册
目录
NT6000 产品手册....................................................................................................................................................... 1 快速入门指导手册.................................................................................................................................................... 1 1、概述.............................................................................................................................................................. 1 2、使用说明...................................................................................................................................................... 2 2.1 eNet 网络搭建................................................................................................................................... 2 2.2 操作站配置........................................................................................................................................ 8 2.2.1 硬件性能指标配置................................................................................................................. 8 2.2.2 NT6000 系统软件安装........................................................................................................... 8 2.3 eBus 及其 IO 模件说明................................................................................................................... 17 2.4 网络时间服务器.............................................................................................................................. 22 2.5 远程及现场总线.............................................................................................................................. 24 2.5.1 远程通讯.............................................................................................................................. 24 2.5.2 现场总线.............................................................................................................................. 28 3、典型案例.................................................................................................................................................... 33 3.1 硬件环境搭建.................................................................................................................................... 33 3.2 NT6000 系统软件安装....................................................................................................................... 38 3.3 NT6000 系统配置............................................................................................................................... 38 3.3.1 安全区配置............................................................................................................................. 41 3.3.2 报警区配置............................................................................................................................. 41 3.3.3 日志及数据库配置................................................................................................................. 42 3.3.4 用户权限配置......................................................................................................................... 43 3.3.5 网络配置................................................................................................................................. 44 3.3.6 控制组态软件配置................................................................................................................. 45 3.3.7 画面配置................................................................................................................................. 46 3.3.8 SyncBase 历史数据库配置.................................................................................................... 49 3.3.9 工程备份................................................................................................................................. 50

NT6000 机柜使用手册

NT6000 机柜使用手册

NT6000机柜手册南京科远自动化集团股份有限公司NT6000机柜手册NT6000机柜手册重要信息：在本手册中，我们使用以下符号易用于外坚固于芯本手册的目的：本手册用于帮助用户理解NT6000V3机柜的相关说明。

手册发行日期：2011年3月 手册版本号：2.0中国南京市江宁经济技术开发区西门子路27号 电话：025-6859 8968 传真：025-6859 8948 网址： 邮箱：sciyon@目录目录目录 (3)1 机柜型式 (4)1.1 控制机柜 (4)1.2 电源分配柜 (9)2 机柜设计 (10)2.1 机柜外型 (10)2.2 柜内安装设备 (14)2.3 机柜的就位与安装 (17)3 技术参数 (19)3.1 机柜的技术参数 (19)3.2 机械安装部件的技术参数 (20)3.3 电子安装部件的技术参数 (20)4 机柜散热 (21)4.1 散热方式 (21)4.2 主要部件 (22)5 机柜供电 (23)5.1 AC220V电源供电 (23)5.2 柜内设备的供电原理图 (25)6 机柜接线 (33)6.1 从底部进入机柜的线缆 (33)6.2 从机柜侧面进入机柜的线缆 (33)6.3 机柜内部的专用连接线缆 (33)7 机柜接地 (37)7.1 机柜外部接地 (37)7.2 机柜门和框架的连接 (39)7.3 机柜内部部件接地 (40)1 机柜型式1.1 控制机柜1.1.1控制机柜分为主机柜和扩展机柜两种，放置控制器(KM940)的机柜定义为主机柜，其他的定义为扩展机柜。

一个控制器可以管理三个机柜的模件，每个机柜最多可安装四个分支共32块模件。

扩展柜1 主机柜扩展柜2图 1.1 机柜内部系统正面背面主机柜图1.2 主机柜内部设备正面背面扩展柜图1.3 扩展柜内部设备也可将交换机置于扩展柜正面上方。

1.1.4某些主机柜有时候需要放置在远程位置，需要通过光缆与交换机进行连接，此时在主机柜中需要安装以太网光电接口。

NT6000分散控制系统（DCS）说明书-科远

NT6000分散控制系统（DCS）说明书-科远

NT6000分散控制系统(DCS)NT6000分散控制系统(DCS)系统概述NT6000分散控制系统基于科远十余年的技术积累，通过引进消化吸收国际先进技术，并与国内自动化需求相结合的产物。

“易用于外，坚固于芯；速度无限，控制有方；数字互连，信息呈现” NT6000的品牌诉求集中体现了科远股份对于DCS产品本质的认识和不懈追求，更可靠，更易用，更先进，严苛精进的要求将成就志向高远的领先产品。

目前，该产品已取得”通用工业控制器”、“基于人工智能的火电厂自动控制系统”等多项专利成果。

并通过中国电力联合会组织专家评审，鉴定委员会一致认为：NT6000分散控制系统的各项性能指标，满足大型火电机组控制的应用要求，NT6000分散控制系统在可靠性和易用性方面达到国内外先进水平。

系统结构图坚固于芯• 核心部件采用坚固的铝合金封装• 符合电磁兼容EMC三级标准• 平均无故障时间（MTBF）：200000小时• 军工级PowerPC芯片400MHZ RISC 8247• 12段冗余I/O分支相互隔离，I/O总线可靠性设计的新标杆• 主备控制器同时运算，创新的高可靠性冗余设计• 物理隔离的冗余工业以太网络• 每个网络设备都具有两个独立网口• 双网同时工作，在接受端进行数据过滤，网络的冗余切换时间等于零• 采用基于组播技术的控制器主动发送机制• 无论多少台操作员站，控制器只发送一次数据• 控制器具有确定的数据服务任务，负荷恒定，运行更可靠• 1台操作站和100台操作站的网络负荷相同• 操作响应周期小于700ms• 直达通道级的、直观全面的自诊断系统• 控制器、卡件、操作员站、交换机都具有自诊断能力• 没有硬件报警就没有故障，任意的风吹草动必然会被自诊断系统发现易用于外• 系统机柜采用模块化设计• 机柜内部没有手工接线• 一把螺丝刀就可以快速完成装配和折卸工作• 最大接线密度和最宽松接线空间的完美组合• 直观、易学的模块化组态方式• 组态资料能够直接生成工程资料• 不需要维护逻辑图和IO清册• 数据库分布在每只KM940控制器中，透过eNet网络协议和数据接口被应用程序直接访问• 无服务器分布式设计，提高了系统可靠性• 透明化数据管理，直观而易于管理和理解• 数据记录精度达到100ms，容量10万点• 提供驻留数据服务,以曲线形式表征当前趋势—在内存中记录最近一段时间的数据• 所有操作员站均可快速（≈1秒）调用历史数据服务速度无限• 最快的操作响应周期• DPU运算周期设置不同，操作响应周期在420ms~970ms之间• 符合人体工学，操作流畅控制有方• 1000个PID100ms运算周期仅占2%负荷• 丰富的热工自动化专业控制模块• 自定义模块功能• 为热控工程师提供有力的工具和广阔的舞台• SFC组态工具• 符合IEC61131-3标准，以自然语言的方式描述顺序控制过程• SFC程序量精减，易于理解• 适用于复杂的顺序控制逻辑数字互连• 基于Profibus的现场总线解决方案• KM940控制器具有冗余的Profibus接口• 支持Profibus-DP/PA的应用• 兼容西门子Profibus解决方案• 基于工业以太网的多总线冗余解决方案• 在统一架构下兼容多种现场总线协议• 完善的冗余总线方案支持关键性应用• 高可靠性和经济性的布线方案信息呈现• 信息化解决方案• 专用数据隔离装置确保控制系统安全• 采用自动转换工具，信息层可以直接使用控制层的画面和应用• 基于SyncBase实时数据库，兼容多种主流实时数据库• 基于现场总线的设备管理系统• 现场总线不仅用于传递实时数据，还用于传递管理信息• 实时的管理信息与设备管理系统的结合为资产管理带来全新的理念可靠性设计和特点（1）NT6000 DCS的核心模件均采用坚固的铝合金封装，具有良好的散热效果和电磁屏蔽性能，密封型封装设计对恶劣环境有更强的适应能力。

NT6000V3A操作手册分解

NT6000V3A操作手册分解

NT6000分散控制系统操作手册南京科远自动化集团股份有限公司2010年8月0 前言1 DCS简介分散控制系统（DCS——Distributed Control System）是七十年代出现的一种新型的控制系统。

这种系统以微处理器为基础，集成了网络通讯技术、计算机基础、过程控制技术以及CRT显示技术，体现了控制功能分散、操作管理集中的先进的控制特点，因此得到了广泛的应用。

南京科远自动化集团股份有限公司结合本公司的核心技术-火电厂自动化软件，形成了新一代分散控制系统--NT6000--一套使用、组态方便、性能稳定可靠的软硬件平台。

通过对现场过程参数和设备运行状态的显示、处理，来达到对生产状况、设备情况的集中监控，保护现场操作人员和设备的安全，减轻操作强度，提高控制的可靠性和准确度，实现火电厂生产效益的最大化，使火电厂在分散控制系统巨额投资得到良好回报。

分散控制系统（DCS）的硬件构成一般由通讯网络、人机界面MMI（包括操作员站和工程师站）、控制网络、分散处理单元（DPU）、I/O网络和I/O模件等部分组成，其软件体系一般包括操作系统、组态软件（人机界面MMI组态软件和控制策略组态软件）和应用软件。

NT6000就是一个典型的分散控制系统,NT6000V3A是南京科远自动化集团股份有限公司自主开发的系统软件，主要包括：1、eNetMain：主窗口、eNet数据、本地配置2、ProjectX：工程管理、点表、图形支持文件3、ControlX(CCM)：IO定义、策略组态4、GraphX(kview)：人机界面组态5、AlarmX：报警数据显示、确认，包括AlarmSrv及控件6、TrendX：历史及实时数据组态与查看，包括iH、TrendSrv、TrendXCfg、TrendX及控件7、其他软件：FTPServer、FTPClient、eNetOPC、eNetView、LocalCFG、LogViewer、OPCTools、SysCFG、SysDiag系统运行的主程序如下图：（1）网络DPU数量，只（2）网络HMI数量（3）枚举的通讯点数量（4）系统报警灯（5）测点设备报警灯（6）模式指示：运行、调试、仿真（7）A网健康度，正常：绿，异常：红（8）B网健康度，正常：蓝，异常：红（9）当前登录用户（10）本机ID（11）显示图片，可定制（12）系统事件记录1.1人机界面MMI（包括操作员站和配置站）NT6000系统的人机界面MMI可以采用工作站或高配置的工业控制计算机，采用Windows XP操作系统、显示分辨率为1680×1050，具有32k种颜色，每个操作员站都为全功能操作站，为运行人员提供监控系统运行的人机界面，配置站用于对系统的控制策略进行修改，采为图形化、模块化的组态方式，功能强大且组态过程非常方便和易于掌握，便于将主要精力放在控制策略的制定和优化上，更好发挥DCS的效益。
