水泵深度变频节能改造分析

循环水泵节能变频改造分析摘要：在满足企业生产情况下，通过电机变频技术，并在设备原有的基础上做局部的改动，达到节能降耗的结果，提升设备运行电能使用效率，为企业节约大量的电费，同时为节能减排做出贡献。

关键词：循环水系统水泵电机高压变频器公司循环水装置主要功能是负责向公司各级生产设备输送合格的循环水，用以冷却工艺介质，确保生产装置运行正常。

1.工艺概况该循环水系统由三台型号规格相同的水泵及与之匹配的三台电机组成，其工艺流程示意图如下：循环水泵使用规律为“两用一备”，其“启动、停止”控制由远方操作室值班人员完成，启动方式为直接启动。

工艺设计该循环水系统的循环水供应能力为3500 m3/h，管网压力0.6MPa。

在实际运行过程中，循环水的实际需求量为2500～3000m3/h，其中一台循环水泵阀门为全开，另一台水泵阀门开度为30%左右，电机运行电流为55A，总管网压力为0.6MPa。

2.改造前系统分析（1）循环水泵设计输送能力远大于实际需求，电能浪费严重。

根据资料此循环水系统的实际输送量在2500～3000m3/h时即可满足设备需求，远小于设计输送能力3500 m3/h。

而目前该循环水泵电机为工频定速运行，无法通过转速调节调整水泵流量，因此，为匹配循环水用户的实际需求量，只能采用阀门调节的方式调整水流量，从而造成很大部分的电能浪费在做“无用功”中。

（2）电机直接启动,启动冲击电流大由于电机采用直接启动，启动电流较大，一般为额定电流的4-7倍。

因此在启动时，不但对电机电机绝缘造成损害，同时还会对电网造成了严重的冲击，影响电网上其他设备的稳定运行。

另外，电机在直接启动时，由于管网内水量在极短时间内的发生巨大变化，有可能产生“水锤效应”，对管网设备寿命极为不利。

（3）阀门控制时节流损耗大由现场调查得知，其中一台水泵阀门开度仅为30%，水泵长期处于“憋泵”状态，加速了阀体自身磨损，导致阀门控制特性变差，同时还会有部分能耗消耗在节流损失中。

水泵电机变频改造可行性分析水泵电机的变频改造主要是指将常规的电压和频率固定的AC电机改为变频供电的电机。

通过变频器来调整电机的供电频率和电压，从而实现水泵的流量和扬程的控制。

变频改造可以提高水泵电机的效率和可控性，降低能耗和维护成本。

下面是水泵电机变频改造的可行性分析。

一、变频改造的优势和必要性1.提高能效：传统的水泵电机在启动和运行过程中会产生较大的机械冲击和电能损耗，而变频改造可以利用变频器实现电机的平稳启动和调速控制，减少能耗。

2.提高控制精度：传统的水泵电机控制方式是通过开关或调节阀门来调整流量和扬程，而变频改造可以通过调整变频器的输出频率和电压来实现对水泵的精确控制。

3.减少维护成本：传统的水泵电机在启动时，由于电压和频率的突变，会对电机和传动系统造成较大的冲击和压力，导致设备寿命缩短，而变频改造可以通过平稳启动和减少电机负载，延长设备寿命，减少维护成本。

4.降低噪音和振动：传统的水泵电机在启动和运行时会产生较大的噪音和振动，而变频改造可以通过平稳启动和调速控制，减少噪音和振动。

5.提高系统稳定性：变频改造可以使水泵电机实现平稳启动和调速控制，避免了传统的启动冲击和频率不稳定的问题，提高了系统的稳定性。

二、变频改造应注意的技术问题1.电机功率和转速匹配：在进行变频改造时，应根据水泵的工作条件和要求，选择适当的电机功率和转速，以确保变频电机的工作效率和性能。

2.变频器的选型和设置：合适的变频器选型和参数设置可以有效提高电机的效率和性能，并满足水泵的实际需求。

同时，还需要考虑变频器的可靠性和稳定性，以确保系统的正常运行。

3.过流和过载保护：变频改造后，电机的工作状态和负载会发生变化，需要增加相应的过流和过载保护装置，以保护电机和变频器的安全运行。

4.电源和电网适应性：变频器的输入电源需要与电网进行匹配，同时还需要考虑变频器和电网之间的干扰和耦合问题，以确保系统的稳定和可靠。

三、经济效益分析1.能耗降低：由于变频改造可以实现水泵电机的调速控制，降低了流量和扬程的需要，从而降低了能耗。

水泵电机变频改造可行性分析引言：随着工业发展的不断推进，水泵作为一种重要的设备，在许多领域中都扮演着重要的角色。

传统的水泵电机系统采用固定速度驱动，然而，这种系统存在能耗高、控制精度低等问题。

为了提高水泵的效率和能源利用率，水泵电机变频改造应运而生。

本文将从经济性、环境性、节能性三个方面分析水泵电机变频改造的可行性，并探讨其优势和应用前景。

一、经济性分析：1.1 节约运行成本采用变频器对水泵电机进行改造，可以实现电机的无级调速，根据实际负载需求调整转速，从而降低了电机的运行成本。

传统的固定速度电机系统由于在轻负载或部分负载情况下也必须以额定功率运行，造成能源的浪费。

而变频器能够实时跟踪负载变化，将电机的转速和输出功率调整到最佳状态，有效节约运行成本。

1.2 延长设备寿命传统的固定速度电机在启停过程中容易发生冲击，对设备的寿命造成一定影响。

而变频器能够实现平滑启停，减少了启动时的冲击，降低了机械故障的发生概率，从而延长了设备的使用寿命，降低了维护成本。

1.3 提高生产效率水泵电机变频改造可以根据生产需求实现电机的精确控制，使水泵输出的流量和压力能够满足实际生产要求。

通过优化电机的工作状态，提高了水泵的运行效率和生产效率，进而提升了企业的经济效益。

二、环境性分析：2.1 减少噪音污染传统的水泵电机系统在运行时噪音较大，对周围环境及人员造成一定干扰和危害。

而变频器能够根据实际工作负载调整电机的转速，使其工作在低噪音状态下，从而减少了噪音污染，提高了工作环境的舒适度。

2.2 缩小空气污染传统固定转速电机系统由于无法根据实际需求调整转速，导致电机始终以满负荷运行，浪费了大量的能源。

而变频器能够根据负载需求调整电机的转速，使其能够高效运行，减少了能源的浪费，从而缩小了空气污染。

三、节能性分析：3.1 降低能耗水泵电机变频改造能够让电机根据实际需求实时调整转速，避免了固定转速下电机的能耗浪费。

变频器通过改变频率来控制电机的转速，使其工作在高效状态下，节约了大量能源。

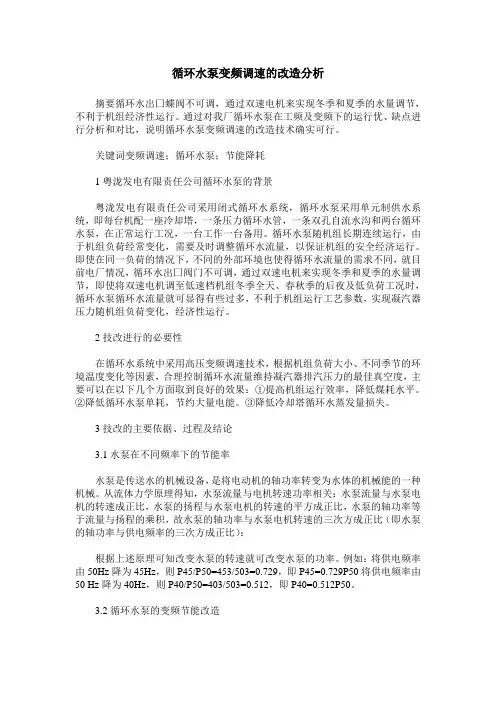

循环水泵变频调速的改造分析摘要循环水出囗蝶阀不可调，通过双速电机来实现冬季和夏季的水量调节，不利于机组经济性运行。

通过对我厂循环水泵在工频及变频下的运行优、缺点进行分析和对比，说明循环水泵变频调速的改造技术确实可行。

关键词变频调速；循环水泵；节能降耗1粤泷发电有限责任公司循环水泵的背景粤泷发电有限责任公司采用闭式循环水系统，循环水泵采用单元制供水系统，即每台机配一座冷却塔，一条压力循环水管，一条双孔自流水沟和两台循环水泵，在正常运行工况，一台工作一台备用。

循环水泵随机组长期连续运行，由于机组负荷经常变化，需要及时调整循环水流量，以保证机组的安全经济运行。

即使在同一负荷的情况下，不同的外部环境也使得循环水流量的需求不同，就目前电厂情况，循环水出囗阀门不可调，通过双速电机来实现冬季和夏季的水量调节，即使将双速电机调至低速档机组冬季全天、春秋季的后夜及低负荷工况时，循环水泵循环水流量就可显得有些过多，不利于机组运行工艺参数，实现凝汽器压力随机组负荷变化，经济性运行。

2技改进行的必要性在循环水系统中采用高压变频调速技术，根据机组负荷大小、不同季节的环境温度变化等因素，合理控制循环水流量维持凝汽器排汽压力的最佳真空度，主要可以在以下几个方面取到良好的效果：①提高机组运行效率，降低煤耗水平。

②降低循环水泵单耗，节约大量电能。

③降低冷却塔循环水蒸发量损失。

3技改的主要依据、过程及结论3.1水泵在不同频率下的节能率水泵是传送水的机械设备，是将电动机的轴功率转变为水体的机械能的一种机械。

从流体力学原理得知，水泵流量与电机转速功率相关：水泵流量与水泵电机的转速成正比，水泵的扬程与水泵电机的转速的平方成正比，水泵的轴功率等于流量与扬程的乘积，故水泵的轴功率与水泵电机转速的三次方成正比（即水泵的轴功率与供电频率的三次方成正比）：根据上述原理可知改变水泵的转速就可改变水泵的功率。

例如：将供电频率由50Hz降为45Hz，则P45/P50=453/503=0.729，即P45=0.729P50将供电频率由50 Hz降为40Hz，则P40/P50=403/503=0.512，即P40=0.512P50。

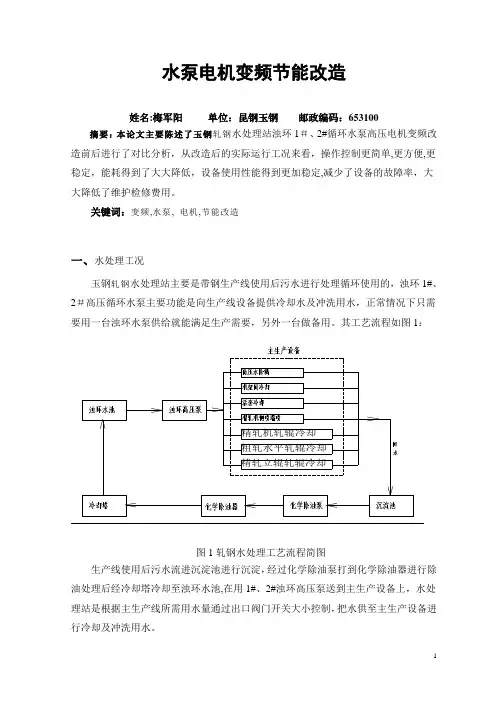

水泵电机变频节能改造姓名:梅军阳单位：昆钢玉钢邮政编码：653100 摘要：本论文主要陈述了玉钢轧钢水处理站浊环1＃、2#循环水泵高压电机变频改造前后进行了对比分析，从改造后的实际运行工况来看，操作控制更简单,更方便,更稳定，能耗得到了大大降低，设备使用性能得到更加稳定,减少了设备的故障率，大大降低了维护检修费用。

关键词：变频,水泵, 电机,节能改造一、水处理工况玉钢轧钢水处理站主要是带钢生产线使用后污水进行处理循环使用的，浊环1#、2＃高压循环水泵主要功能是向生产线设备提供冷却水及冲洗用水，正常情况下只需要用一台浊环水泵供给就能满足生产需要，另外一台做备用。

其工艺流程如图1：精轧机轧辊冷却粗轧水平轧辊冷却精轧立辊轧辊冷却图1轧钢水处理工艺流程简图生产线使用后污水流进沉淀池进行沉淀，经过化学除油泵打到化学除油器进行除油处理后经冷却塔冷却至浊环水池,在用1#、2#浊环高压泵送到主生产设备上，水处理站是根据主生产线所需用水量通过出口阀门开关大小控制，把水供至主生产设备进行冷却及冲洗用水。

二、节能分析改造前浊环水泵是用三相交流异步电动机拖动，电动机是直接启动,启动电流等于7—7倍额定电流，这不但要求电网容量高,而且启动时对设备和电网造成严重的冲击，大大的影响了使用寿命，。

使用变频装置，利用变频器的软启动功能将使起动电流从零开始，最大值也不超过额定电流，减少了对电网的冲击和电容量的要求，延长了设备的使用寿命。

出口管道流量的控制是通过对浊环水泵出口阀门对水量进行调节，电机的功率就浪费在了阀门上。

整个系统主要有以下几个问题。

1）操作不便为了满足主生产设备的供水正常,使整个循环水系统达到基本平衡,值班人员必须通过浊环水池安装的液位计对水位进行监控，当水量不平衡时值班人员必须通过浊环水泵出口阀门对水量进行调节，如果在生产不正常或情况变化大时调节阀门的次数也多，大大增加了值班人员的劳动强度.而且用阀门调节出口流量精确度不高，调整用时过长,不能很好满足生产所需。

环球市场/工程管理-272-变频水泵工程应用的节能降耗分析赵晶晶偃师市亳源水务有限责任公司摘要：传统给水工程中，各种系统参数随工况的变化而不断变化，为了实现准确地控制，只能采用控制阀门或挡板开度的方法，人为增减阻力，使大量能量损失在阀门和挡板上。

随着变频调速技术的日渐成熟，可以实现根据电动机的负载特性来调整转速、启动时间等参数，从而具有明显的节能特性。

为此，本文针对工程建设供水存在的问题，提出了节能降耗措施。

关键词：变频水泵工程；节能降耗；问题近年来，随着经济建设的不断发展，许多城市不得不限水限电，因此，国家每年出巨资进行大规模基础设施建设。

对于供水泵站而言，目前绝大多数存在设备陈旧，工艺及供电设备老化，自动化水平低下，水耗、药耗、材耗严重等情况。

为此，供水泵站的降耗节能工作已到了刻不容缓的地步。

变频调节是现代一种先进的高效节能技术，它集电力电子技术和计算机技术于一身，可以很好的在供水泵站中实现节能降耗的目标。

一、工程建设供水存在的问题按照一般建设工程项目施工用水用途分类，在项目建造时施工用水主要分为施工现场用水、消防应急用水和生活办公用水，其水源均是采用业主提供的供水管道。

这存在着一定的风险，一方面在施工过程中，高层或超高层建筑建造到一定高度或者遇到紧邻的多个建筑工程集中进入施工用水高峰期，此时施工用水的需求量会发生较大的变化，楼层供水压力也会出现明显回落、楼层用水量明显增加的情况。

这时的市政管网供水水压明显不足以继续往更高的楼层供水或不能同时满足多个建筑工程同时作业的施工用水量。

另一方面，目前建筑工程一般都是远离市区或者在城区热闹地区，用水具有距离市政管网水源点远、用水量大和用水点多等特点。

在市政管理自来水供应日趋紧张的情况下，施工单位为了不影响施工进度以及保证施工用水，许多建筑工程不得不采用在市政供水的基础上增加高压水泵二次加压供水的方式，以确保能够满足施工进度的要求。

增压泵被广泛应用到建设工程中，不仅增加了企业的投资，存在管理不善等问题也造成了大量的能源和资源的浪费，徒增工程施工成本。

利用变频技术对给水泵电机的节能改造及综合效益分析随着节能环保意识的不断增强，对于水泵电机的节能改造越来越受到关注。

变频技术作为一种高效节能的控制手段，被广泛应用于给水泵电机的节能改造中。

本文将从变频技术的原理及应用、给水泵电机的节能改造方法、节能效益分析几个方面对给水泵电机的节能改造及综合效益进行探讨。

一、变频技术原理及应用变频技术是通过改变电机的供电频率来控制电机的转速，从而实现精确的控制和节能降耗的一种技术。

变频器作为变频技术的核心设备，通过改变输入电压的频率和幅度来调节电机的输出转速，实现能源的有效控制。

在给水泵电机的应用中，通过安装变频器控制给水泵电机的转速，可以实现流量的精确调节和节能降耗的目的。

由于水泵在工作过程中通常存在负载波动和流量变化的情况，传统的固定速率供电方式将使电机的能耗过高，浪费大量的能源。

而通过变频技术，可以根据实际需求实时调节给水泵的转速，使其在不同负载情况下达到最佳运行效果，提高系统的能效。

二、给水泵电机的节能改造方法1.安装变频器：将变频器安装在给水泵电机的供电线路上，通过改变电机的供电频率来实现对电机转速的精确控制。

2.设置参数：根据实际需求和给水泵电机的特性，对变频器进行参数设置，如最大转速、最小转速、流量曲线等。

3.控制策略选择：根据给水泵电机的实际工况，选择合适的控制策略，如恒差压控制、恒流控制等。

4.运行监测与调试：安装好变频器后，进行运行监测和调试，通过监测参数的变化来控制给水泵电机的工作状态，并进行相应的调整。

三、节能效益分析变频技术对给水泵电机的节能改造可以带来显著的节能效益和经济效益。

1.提高能效：通过变频技术控制给水泵电机的转速，可以使其在实际工况中保持最佳的能效，降低电机的无功耗和机械损耗，提高系统的效率。

2.节约能源：传统的固定速率供电方式会使给水泵电机在不同负载情况下效率低下，浪费大量的能源。

而变频技术可以根据实际需求实时调节给水泵的转速，使其在不同负载情况下达到最佳运行效果，节约能源。

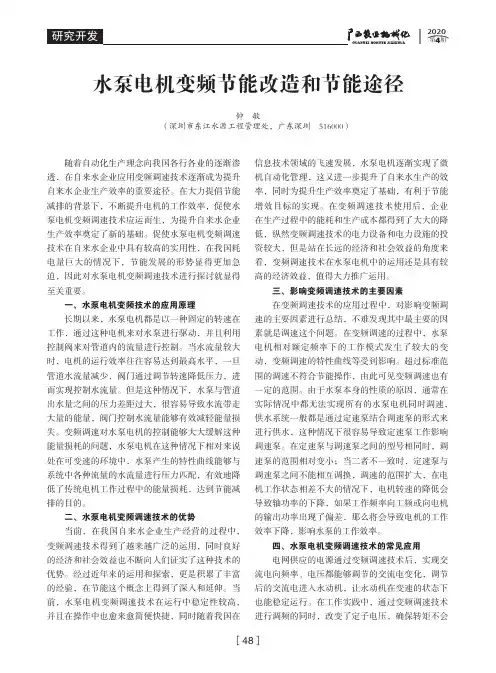

水泵电机变频节能改造和节能途径钟　敏（深圳市东江水源工程管理处，广东深圳　516000）随着自动化生产理念向我国各行各业的逐渐渗透，在自来水企业应用变频调速技术逐渐成为提升自来水企业生产效率的重要途径。

在大力提倡节能减排的背景下，不断提升电机的工作效率，促使水泵电机变频调速技术应运而生，为提升自来水企业生产效率奠定了新的基础。

促使水泵电机变频调速技术在自来水企业中具有较高的实用性，在我国耗电量巨大的情况下，节能发展的形势显得更加急迫，因此对水泵电机变频调速技术进行探讨就显得至关重要。

一、水泵电机变频技术的应用原理长期以来，水泵电机都是以一种固定的转速在工作，通过这种电机来对水泵进行驱动，并且利用控制阀来对管道内的流量进行控制。

当水流量较大时，电机的运行效率往往容易达到最高水平，一旦管道水流量减少，阀门通过调节转速降低压力，进而实现控制水流量。

但是这种情况下，水泵与管道出水量之间的压力差距过大，很容易导致水流带走大量的能量，阀门控制水流量能够有效减轻能量损失。

变频调速对水泵电机的控制能够大大缓解这种能量损耗的问题，水泵电机在这种情况下相对来说处在可变速的环境中，水泵产生的特性曲线能够与系统中各种流量的水流量进行压力匹配，有效地降低了传统电机工作过程中的能量损耗，达到节能减排的目的。

二、水泵电机变频调速技术的优势当前，在我国自来水企业生产经营的过程中，变频调速技术得到了越来越广泛的运用，同时良好的经济和社会效益也不断向人们证实了这种技术的优势。

经过近年来的运用和探索，更是积累了丰富的经验，在节能这个概念上得到了深入和延伸。

当前，水泵电机变频调速技术在运行中稳定性较高，并且在操作中也愈来愈简便快捷，同时随着我国在信息技术领域的飞速发展，水泵电机逐渐实现了微机自动化管理，这又进一步提升了自来水生产的效率，同时为提升生产效率奠定了基础，有利于节能增效目标的实现。

在变频调速技术使用后，企业在生产过程中的能耗和生产成本都得到了大大的降低，纵然变频调速技术的电力设备和电力设施的投资较大，但是站在长远的经济和社会效益的角度来看，变频调速技术在水泵电机中的运用还是具有较高的经济效益，值得大力推广运用。

给水泵变频改造关键技术分析一、控制系统方面：1.变频器选择：选择合适的变频器对水泵进行改造非常关键。

变频器能够根据负荷变化自动调整电机的运行频率和转速，从而实现能效优化和节能减排。

在选择变频器时，需考虑水泵的功率、电压等参数，并根据实际工况选择合适的变频器型号。

2.控制算法设计：设计合适的控制算法对于水泵变频改造来说至关重要。

通过分析水泵的工作特性和负载需求，可设计出适合的控制方案。

例如，通过PID控制算法对水泵的流量、压力进行精确控制，以实现更好的运行效果。

3.远程监控与故障诊断：通过远程监控系统实时监测水泵的运行状态，对水泵进行故障诊断和远程控制。

远程监控系统可以实现对水泵的远程启停、运行参数的监测和调节，提高维护效率和降低运维成本。

二、电机方面：1.高效电机选择：电机是水泵系统的核心部件，选择高效电机对于提高水泵系统的效率非常重要。

高效电机的能效等级越高，能耗越低。

在进行变频改造时，可以选择IE3以上的超高效电机，以提高系统的能效。

2.电机控制策略：通过合理的电机控制方式，如电机直启或星角变速启动，可以提高启动时的效率，减少启动冲击和电网负荷。

三、传感器方面：1.流量传感器：安装流量传感器可以实时监测水泵的出水流量，通过调节变频器的频率和转速，实现水泵的全封闭控制。

流量传感器的选择要考虑其测量范围和精度等因素。

2.压力传感器：安装压力传感器可以实时监测水泵的出水压力，根据实际需求调整水泵的运行频率和转速。

压力传感器的选择要考虑其测量范围和精度等因素。

综上所述，给水泵变频改造的关键技术主要包括控制系统、电机和传感器等方面。

通过选择合适的变频器、设计合理的控制算法、选择高效电机，并安装流量传感器和压力传感器等设备，可以实现水泵系统的能效优化和稳定运行。

这些技术的应用可以提高水泵系统的运行效率，降低能耗，同时还可以实现远程监控和故障诊断，提高维护效率和降低运维成本。

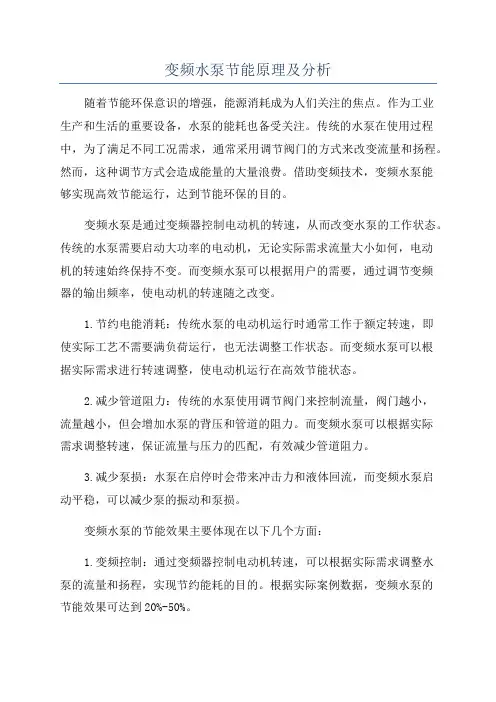

变频水泵节能原理及分析随着节能环保意识的增强，能源消耗成为人们关注的焦点。

作为工业生产和生活的重要设备，水泵的能耗也备受关注。

传统的水泵在使用过程中，为了满足不同工况需求，通常采用调节阀门的方式来改变流量和扬程。

然而，这种调节方式会造成能量的大量浪费。

借助变频技术，变频水泵能够实现高效节能运行，达到节能环保的目的。

变频水泵是通过变频器控制电动机的转速，从而改变水泵的工作状态。

传统的水泵需要启动大功率的电动机，无论实际需求流量大小如何，电动机的转速始终保持不变。

而变频水泵可以根据用户的需要，通过调节变频器的输出频率，使电动机的转速随之改变。

1.节约电能消耗：传统水泵的电动机运行时通常工作于额定转速，即使实际工艺不需要满负荷运行，也无法调整工作状态。

而变频水泵可以根据实际需求进行转速调整，使电动机运行在高效节能状态。

2.减少管道阻力：传统的水泵使用调节阀门来控制流量，阀门越小，流量越小，但会增加水泵的背压和管道的阻力。

而变频水泵可以根据实际需求调整转速，保证流量与压力的匹配，有效减少管道阻力。

3.减少泵损：水泵在启停时会带来冲击力和液体回流，而变频水泵启动平稳，可以减少泵的振动和泵损。

变频水泵的节能效果主要体现在以下几个方面：1.变频控制：通过变频器控制电动机转速，可以根据实际需求调整水泵的流量和扬程，实现节约能耗的目的。

根据实际案例数据，变频水泵的节能效果可达到20%-50%。

2.调整工况：传统的水泵通常是在额定工况下运行，而变频水泵可以根据实际需求调整工况，在实际工艺需要较小流量时，可以减少工作时间和电能消耗。

3.减少泵损：变频水泵启动平稳，减少冲击力和液体回流，能够延长泵的使用寿命，减少维修和更换成本。

4.智能控制：变频水泵配备智能控制系统，可以根据实际需求自动调整运行状态，提高水泵的运行效率，避免人工操作带来的误差和能耗。

总之，变频水泵借助于变频技术，能够根据实际需求调整水泵的运行状态，实现高效节能的目的。

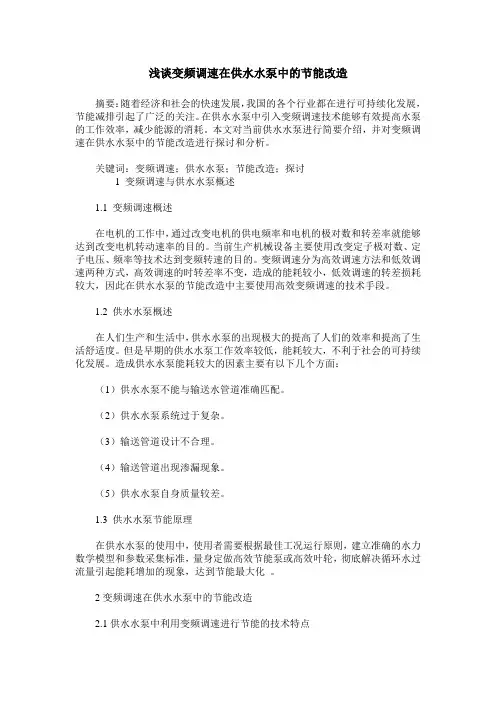

浅谈变频调速在供水水泵中的节能改造摘要：随着经济和社会的快速发展，我国的各个行业都在进行可持续化发展，节能减排引起了广泛的关注。

在供水水泵中引入变频调速技术能够有效提高水泵的工作效率，减少能源的消耗。

本文对当前供水水泵进行简要介绍，并对变频调速在供水水泵中的节能改造进行探讨和分析。

关键词：变频调速；供水水泵；节能改造；探讨1 变频调速与供水水泵概述1.1 变频调速概述在电机的工作中，通过改变电机的供电频率和电机的极对数和转差率就能够达到改变电机转动速率的目的。

当前生产机械设备主要使用改变定子极对数、定子电压、频率等技术达到变频转速的目的。

变频调速分为高效调速方法和低效调速两种方式，高效调速的时转差率不变，造成的能耗较小，低效调速的转差损耗较大，因此在供水水泵的节能改造中主要使用高效变频调速的技术手段。

1.2 供水水泵概述在人们生产和生活中，供水水泵的出现极大的提高了人们的效率和提高了生活舒适度。

但是早期的供水水泵工作效率较低，能耗较大，不利于社会的可持续化发展。

造成供水水泵能耗较大的因素主要有以下几个方面：（1）供水水泵不能与输送水管道准确匹配。

（2）供水水泵系统过于复杂。

（3）输送管道设计不合理。

（4）输送管道出现渗漏现象。

（5）供水水泵自身质量较差。

1.3 供水水泵节能原理在供水水泵的使用中，使用者需要根据最佳工况运行原则，建立准确的水力数学模型和参数采集标准，量身定做高效节能泵或高效叶轮，彻底解决循环水过流量引起能耗增加的现象，达到节能最大化。

2变频调速在供水水泵中的节能改造2.1供水水泵中利用变频调速进行节能的技术特点供水水泵中利用变频调速的技术进行节能改造具有以下几个方面的技术特点（1）采用闭式（或开式）变频控制技术，由能耗优化模块、智能控制系统、变频控制系统、远程监控制系统等组成，实时监控泵系统工艺参数并与目标值比较，自寻优给出满足工艺要求且实时电耗最低的运行匹配和调速策略，实行最优运行调度方案，达到最佳节能效果。

水泵应用智能型变频节电器可行性分析一、变频恒压供水的原理及特点一、变频调速的特点及分析用户用水的多少是经常变动的，因此供水不足或供水过剩的情况时有发生。

而用水和供水之间的不平衡集中反映在供水的压力上，即用水多而供水少，则压力低；用水少而供水多，则压力大。

保持供水压力的恒定，可使供水和用水之间保持平衡，即用水多时供水也多，用水少时供水也少，从而提高了供水的质量。

恒压供水系统对于某些工业或特殊用户是非常重要的。

例如在某些生产过程中，若自来水供水因故压力不足或短时断水，可能影响产品质量，严重时使产品报废和设备损坏。

又如发生火灾时，若供水压力不足或或无水供应，不能迅速灭火，可能引起重大经济损失和人员伤亡。

所以，某些用水区采用恒压供水系统，具有较大的经济和社会意义。

随着电力技术的发展，变频调速技术的日臻完善，以变频调速为核心的智能供水控制系统取代了以往高位水箱和压力罐等供水设备，起动平稳，起动电流可限制在额定电流以内，从而避免了起动时对电网的冲击；由于泵的平均转速降低了，从而可延长泵和阀门等东西的使用寿命；可以消除起动和停机时的水锤效应。

其稳定安全的运行性能、简单方便的操作方式、以及齐全周到的功能，将使供水实现节水、节电、节省人力，最终达到高效率的运行目的。

二、恒压供水的变频应用方式通常在同一路供水系统中，设置多台常用泵，供水量大时多台泵全开，供水量小时开一台或两台。

在采用变频调速进行恒压供水时，就用两种方式，其一是所有水泵配用一台变频器；其二是每台水泵配用一台变频器。

后种方法根据压力反馈信号，通过PID运算自动调整变频器输出频率，改变电动机转速，最终达到管网恒压的目的.三、PID控制原理根据反馈原理：要想维持一个物理量不变或基本不变，就应该引这个物理量与恒值比较，形成闭环系统。

我们要想保持水压的恒定，因此就必须引入水压反馈值与给定值比较，从而形成闭环系统。

但被控制的系统特点是非线性、大惯性的系统，现在控制和PID相结合的方法，在压力波动较大时使用模糊控制，以加快响应速度；在压力范围较小时采用PID来保持静态精度。

水厂水泵变频调速技改方案及节能效益分析摘要：随着当前各类型现代前沿科技在我国工业发展以及不同领域中的应用，也让我国的工业生产方式发生了翻天覆地的变革。

目前，绝大多数的污水厂都针对水泵的变频调节技术进行了灵活的改造和调节，变频调节技术的改造不仅能够更加准确地掌握加压水泵的流量特征，同时，还能够针对不同时期水泵的压力需求进行智能化的调节，进而有效地提升了污水厂供水服务的稳定性，帮助污水厂达到了更高的经济效益。

而在变频调节技术持续优化和改造的过程中，变频器的应用也开始朝着更加智能化的方向发展，智能化的调节可以根据每台水泵设备的工作需求对水泵的工作性能进行灵活的调整，从而确保水泵应用的高效性以及节能性。

本文主要是分析了水泵变频调节技术的应用优势，并且就水泵变频调速技能的改造方案和应用效果进行了探讨，希望能够为帮助污水厂提升经济效益提供参考意见。

关键词：水泵变频调速；技能改造；节能效应水泵是污水处理厂用处理系统中最为核心的运转部分，水泵的运转安全性以及运转稳定性与污水厂的供水服务稳定性和质量之间息息相关，也会对污水厂的污水处理效益带来巨大的影响。

污水厂的水泵运行将会消耗巨大的能源，因此，大多数水泵在运转过程中对于投资和管理的要求也较为严格。

想要确保污水厂在有效控制水泵投资成本的同时，也能够更好地控制管网的供水流量，就需要通过智能化的水量调节技术和水量供给方法来实现。

这也对现代化的变频调速设施和技能提出了更加严格的要求，需要对水泵的变频调速设备进行进一步的优化和升级，才能为污水厂供水的安全性和稳定性提供更加可靠的设备保障，从而达到帮助污水厂节能降耗的最终目标。

一、水泵变频调速技术的优越性从当前的发展现状来说，我国的污水处理企业以及大部分工业企业在生产过程中已经广泛应用了水泵变频调速技术，并且这项技术也确实为企业的智能化管理带来了极大的推动力，帮助企业在发展的过程中获得了更高的经济效益。

而在多年的使用经验下，污水厂以及相关技术人员也从中积累了更加丰富的水泵运行管理经验，希望能够实现进一步节能降耗的目标。

凝结水泵进行变频改造的运行分析关键词:凝结水泵;变频改造;节能降耗;运行分析引言乌拉山发电厂装机容量为2×300MW,每台机组配备两台100%容量的工频凝结水泵互为备用,目前已经先后对#4、5机组的凝结水泵进行了变频改造,改造后变频凝结水泵运行,工频凝结水泵备用,每月定期凝结水泵变频切换,用以干燥电机绕组和保证其处于良好备用状态。

凝结水泵变频投运后,既实现了凝结水泵水量的自动调整又降低了厂用电率,实现了节能降耗的目标。

1变频技术节能应用分析1.1节能原理根据水泵的特性分析如下水泵是一种平方转矩负载,其转速n与水量Q、压力p、转矩T及水泵的轴功率P的关系如下式所示:Q∝n p∝T∝n2P∝Tn∝n3转速:n 水量:Q 压力:p 转矩: T轴功率:P上式表明,水泵的水量与其转速成正比,水泵的压力与其转速的平方成正比,水泵的轴功率与其转速的立方成正比。

当电动机驱动水泵时,电动机的轴功率P(kW)可按下式计算。

P=Qp·10-3/ηcηb式中Q-水量,m3/sp-压力,Paηb-水泵的效率ηc-传动装置效率,直接传动时为1。

由上式我们可以做出变频调速控制时的特性曲线图。

由此特性曲线可以看出水泵在低速时节电比较显著,转速越高节电越不明显,如果转速到额定值时,不但不节约电能反而浪费能源。

结论:变频器不宜超载超速运行,否则将变为耗电设备,并使变频器难以承受。

1.2 随着我厂凝结水泵变频器的投运,克服了凝结水泵在运行中存在的性能调节差,能耗高,效益较低,维护工作量大等难题。

凝结水主调门开度平均只能达到45%左右,电机恒速转动,约有50%的能量白白消耗在主调门开度上。

同时,因科技含量低、设备运行可靠性不高,这样影响了机组的安全稳定运行。

日常维护量大,影响了机组的安全稳定运行。

通过变频改造,水泵水量与压力的调节,由通过调节主调门开度改为通过变频器调节电机速度来控制水泵的吸水量,主调门开度可以开到100%。

水泵变频节能改造分析与应用一、介绍在工业生产和建筑领域，水泵的应用非常广泛。

然而，传统的水泵在运行过程中存在着能源浪费和运行效率低下的问题。

为了解决这些问题，水泵变频节能改造应运而生。

本文将对水泵变频节能改造进行详细的分析与应用。

二、水泵变频节能改造原理水泵变频节能改造的核心原理是通过安装变频器来调节水泵的转速，从而实现节能效果。

传统的水泵系统通常采用直接启动方式，无法根据实际需要进行调节。

而通过安装变频器，可以根据需要调整水泵的转速，使其更加符合实际运行需求。

这样一来，就可以减少能源的消耗，并提高运行效率。

三、水泵变频节能改造的优势1.节约能源2.提高运行效率水泵变频节能改造可以提高水泵的运行效率。

传统的水泵系统运行时，通常会出现因为流量不稳定而导致运行效率低下的情况。

通过安装变频器，可以根据实际需求调节水泵的转速，使其能够根据不同的流量要求提供恰当的输出。

这样一来，水泵的运行效率将得到提高。

3.减少设备维护成本水泵变频节能改造可以减少设备的维护成本。

传统的水泵系统通常会因为长时间高速运转而导致设备损坏，需要频繁进行维修和更换。

而通过安装变频器，可以避免水泵长时间在高速运行状态下工作，从而减少设备的损坏，节约维护成本。

四、水泵变频节能改造的应用1.工业生产工业生产中往往需要用到大量的水泵系统。

通过安装变频器，可以根据实际需求调节水泵的转速，提高运行效率。

这不仅可以节约能源，还可以减少设备的维护成本。

2.建筑领域建筑领域中常常需要用到空调、供暖和供水系统。

通过对这些系统中的水泵进行变频节能改造，可以调节水泵的转速，提高运行效率，从而降低能源的消耗。

3.农业灌溉农业灌溉中的水泵系统通常需要长时间运行。

通过安装变频器，可以根据实际需求调节水泵的转速，避免系统长时间高速运行，节约能源，并减少设备的维护成本。

五、水泵变频节能改造实施步骤1.现场调研在进行水泵变频节能改造之前，需要对现场进行详细的调研，了解水泵系统的工作原理、运行情况和需求。

水泵深度变频节能改造分析摘要：目前多数火力发电厂都采用“一拖一”“一拖二”方案对凝结水泵进行变频改造，对提高电厂经济性的同时也给凝结水系统的控制及操作提出了新要求。

本文以凝结水变频控制系统出发，并结合实际生产数据分析，提出凝结水泵变频调节系统节能改造的相关建议。

关键词：凝结水泵；变频运行；节能效果1凝结水系统概述凝结水泵是火电厂的重要辅机，其耗能在厂用电中占一定的比重。

凝结水泵工频方式运行时耗能高、节流损失大、压力高，使凝结水系统的整体效率偏低。

目前，大多数火电厂都对凝结水泵进行了变频改造，多采用“变频一拖一”“变频一拖二”运行方式，一般可节电30%左右，且设备运行可靠，可明显提高电厂的技术和经济指标，所以凝结水泵变频改造技术己成为电力行业广泛推广的节能项目之一。

本文以华能营口热电厂凝结水泵的深度变频改造为例，分析其节能效果。

某厂两台330MW机组，每台机组配备3台50%容量的凝结水泵，2台运行1台备用，其中A泵采用“变频一拖一”控制，B，C泵采用“变频一拖二”控制，同时给水管道上配置了除氧器给水主调节阀和给水辅调节阀。

凝结水泵采用抽芯式结构，部件可拆装更换，泵壳设计成全真空型。

凝结水泵深度变频改造的同时也给凝结水系统的控制带来一系列的新问题：（1）改造后，水泵的保护、联锁及凝结水系统相关调节阀的控制回路都需要做改动和优化，保证在各种异常工况下泵及相关调节阀的正确动作，来维持凝结水位的稳定运行；（2）改造后，泵由变频控制，原有调节阀调节系统压力难以满足原有凝结水用户对压力的需求，所以必须根据机组的工况设定合适的压力，来满足整个系统安全性和经济性的要求。

2凝泵变频控制系统的改进2.1凝泵变颓控制系统的改进改造之前，低负荷运行时，一台凝结水泵运行，用再循环门的开度和加减补水量的方式来控制凝汽器水位；高负荷时，两台凝结水泵运行，用调整再循环门的开度和加减补水量的方式来控制凝汽器水位。

改造后，整个除氧器水位自动控制系统设计为典型的两段式控制，即两套控制回路，其中一套为凝泵出口母管压力控制回路，靠凝结水泵变频控制，其中母管压力设定值为机组负荷的折线函数；另一套为除氧器水位控制回路，由除氧器主、辅调节阀控制，并且控制方式采用了单冲量和三冲量。

水泵变频器节能工艺改造研究变频器在自来水厂中对取水流量、送水压力等各方面进行有效的调节，并切实保证自来水厂各项能耗的有效降低。

在自来水厂实际生产工作中，变频器在节能方面依然存在一些不足，可以通过节能工艺的改造更进一步地达到更好的节能效果。

一、水泵变频器节能机理现阶段，大部分自来水厂的新式水泵房中，都添置了变频器，在对工艺进行具体改造的同时，切实保证能耗的有效减少。

在这一具体进程中，变频器的控制方式相比PLC、手动运行等在操作模式上存在一致性，现场的切换工作可以通过控制箱的相关操作保证实现。

水泵房在送水过程中，利用PLC控制机制和PID 进行具体的调节工作，这不但能保证变频器运行中实现自动调速功能，同时可以切实进行恒压供水工作，即使出现水泵房无人看守的情况，也可以保证水厂生产效率的稳步提升和安全性的不断增强。

在取水过程中，变频器通过运行PID和PLC进行调节工作，这样不仅使变频器切实保证自动调速的实现，还可以保持自来水的稳定状态，在水泵房无人看守的状态下，保持供水工作的效率和质量。

水泵房的自动化操控设计中，通常采用自来水的水位对送水泵房进行压力控制和操控变频器频率的工作，对送水泵房中的变频器进行工作状态的改变，从而对自来水的压力造成影响，造成自来水清水池运行时间的滞后，同时还会对平流池等蓄水过滤池中的水位和流量造成较大程度的影响。

水泵的实际工作中，管路一般在对曲线做阻挡运动的情况下保证运行点的正常工作，并且设备中扬程和流程在运行中的交点也起着重要影响。

例如，80%以上的运转点会出现于同一区域。

同理，在轴功率方面需要进行类似方式的考虑，从而避免工作点与立方曲线发生直线形式的交叉运动。

由此可知，转速相同的情况下，扬程越高，流量就会以更大的比例降低，当转速被缩减到一定的范围中时，会直接影响到节能效果的下降。

H为扬程，Q为流量。

①到⑤均是表示流量和扬程的关系曲线，其中③④表示管阻特性曲线。

在阀门和转速节能的控制工作中，如果将自来水的流量从1.0下调成0.5，那么在阀门的控制工作中，通过将阀门关小的方式，切实改变曲线中的阻抗，从而也导致工作点的转移[1]。
