系列三坐标测量机安全操作及保养规程前言系列三坐标测量机是一种测试和测量设备，广泛用于汽车、航空航天、机械制造等领域。
在使用系列三坐标测量机进行测试和测量时，应注意其安全操作和保养规程，以确保其长期稳定、精确地运行。
本文将介绍系列三坐标测量机的安全操作规程和保养规程，以便用户正确使用和维护设备。
安全操作规程1. 安装位置系列三坐标测量机应安装在平整的地面上，且地面应承重能力符合要求。
在选择安装位置时，应考虑光线充足、通风良好的环境，以及离振动源和电磁干扰源的距离。
此外，仪器应靠近电源插座，插头应轻插轻拔，以避免电击伤害。
2. 操作人员操作人员应熟悉系列三坐标测量机的使用方法和相关安全规程，且具有相关技能和知识。
在操作设备时，应注意不要提供不正确的信息或做出不正确的决策。
3. 操作环境在测试和测量过程中，应保持操作环境的洁净、干燥和温度适宜。
操作人员应穿戴适宜的工作服装，以避免被卷入测量系统中的移动部件。
4. 操作流程在安全操作系列三坐标测量机时，应按照以下流程进行操作：1.打开电源开关2.液压系统回路压力测试：确定压力在规定范围内；如果液压油温度高于120°C，则应停机，等待液压油冷却后再继续操作。
3.检查导轨与测头：清洁导轨，插入测量工具，检查测量工具是否安装牢固。
4.进行测试读数：测试时候注意轻薄易碎物品避免靠近设备。
5. 紧急停止在使用过程中，如果发生异常情况，应立即按下紧急停止按钮或断电开关，确保设备安全停止运行。
在处理异常情况之前，请务必遵循设备上的警告标识。
保养规程1. 环境保养在使用系列三坐标测量机时，应保持其周边环境的卫生与干净，防止灰尘及其它污染物颗粒进入仪器内部。
可以使用吸尘器等设备进行清洁，但不要使用任何酸、碱等腐蚀性液体进行清洁。
2. 润滑保养系列三坐标测量机机械部件的润滑应按规定的周期和方法进行，一般每1-2个月巡视润滑一次，同时按照有关润滑图表标定量加注润滑油。
三坐标安装条件★以下为三坐标测量机安装和使用的环境要求,请用户仔细阅读后按安装现场实际情况认真填写:1.温度要求：◆温度要求：20℃±2℃（检定温度应控制在20℃±1℃内）◆温度变化时间梯度：≤1℃/小时且≤2℃/24小时◆温度变化空间梯度:≤1℃/m推荐：根据房间大小使用相应功率的变频空调；注意：测量机空调全年24小时开放，不应受到太阳照射，不应靠近暖气，不应靠近进出通道。
温度将会直接影响测量精度及稳定性。
□以上条件满足□以上条件不满足，但可以在到达现场后24小时内满足□以上条件不满足，且无法在24小时内满足2.湿度要求：◆空气相对湿度：25-75％推荐：现场请至少配备一个高灵敏度干湿温度计。
注意：过高湿度会导致机器表面、光栅、电机凝结水份，增大测量设备故障概率降低使用寿命。
□以上条件满足□以上条件不满足，但可以在到达现场后24小时内满足□以上条件不满足，且无法在24小时内满足3.振动要求：注意：如果您的机床周围有大的震源，请根据地基图纸准备地基。
震源指所有可能对地基产生振动的影响源，含大的加工机床，磨床，冲床，交通要道等。
□有地基，符合要求□无地基，有防震沟，符合要求□无地基，无防震措施，无震源□有震源，不符合要求其它状况描述.4.配电要求：◆电压：交流220V±10%◆电流：15A◆独立专用接地线:接地电阻≤4Ω注意：独立专用接地线是指非供电网络中的地线，而是独立专用的安全地，以避免供电网络中的干扰与影响。
□以上条件满足□以上条件不满足，但可以在到达现场后24小时内满足□以上条件不满足，且无法在24小时内满足5.气源要求：◆供气压力：>0.5MPa◆耗气量：>150Nl/分钟=2.5dm3/s◆含水：<6克/立方米◆含油：<5毫克/立方米◆微粒大小：<40微米◆微粒浓度：<10毫克/立方米注:Nl为标准升，代表在20℃，1个大气压下的1升。
型手动三坐标测量机安全操作及保养规程1. 引言型手动三坐标测量机是一种用来测量物体尺寸和形状的精密仪器。
为了保证测量结果的准确性和仪器的长期稳定工作，需要进行安全操作和定期保养。
本文档将介绍型手动三坐标测量机的安全操作规程和保养规程，以确保使用者正确操作并保证仪器的性能和寿命。
2. 安全操作规程2.1 仪器放置与环境要求•将型手动三坐标测量机放置在平整、干净、无尘、温度和湿度适宜的场所。
•避免将仪器放置在阳光直射或有强烈磁场的地方。
•避免将仪器放置在有振动或冲击的地方。
2.2 仪器操作前的准备•在使用前，确保仪器的电源线插头与电源插座连接牢固，确保接地正常。
•检查仪器各部件是否完好，无松动、断裂或磨损现象。
•清洁仪器表面，去除灰尘和油渍。
2.3 操作流程2.3.1 打开仪器电源•按下仪器的电源开关，等待仪器启动完成。
2.3.2 定位待测物体•将待测物体放置在测量平台上。
•使用固定装置将待测物体固定在测量平台上。
2.3.3 设置仪器参数•根据待测物体的尺寸和形状，设置仪器的测量参数，如测量范围、测量精度等。
2.3.4 执行测量•通过仪器控制面板或软件界面，启动测量程序。
•根据提示，将探头移到待测点上，并记录测量结果。
2.4 操作注意事项•在操作过程中，避免使用力过大，以防损坏仪器或待测物体。
•避免将手指或其他物体靠近探头，以防夹伤。
•操作过程中，密切注意仪器的反应，如有异常应立即停止操作并检查故障。
2.5 关闭仪器•执行完测量后，关闭仪器电源。
•清理仪器表面，保持整洁。
3. 保养规程3.1 清洁保养•每日使用后，用干净的软布擦拭仪器表面，去除灰尘和油渍。
•定期对悬臂、导轨等关键部件进行清理和润滑。
3.2 定期检查•每隔一段时间，对仪器进行全面检查，包括各部件是否松动、损坏或磨损等。
•如发现异常情况，及时进行修理或更换。
3.3 保湿防潮•如果环境湿度较高，可以在仪器周围放置湿度调节剂，避免仪器受潮。

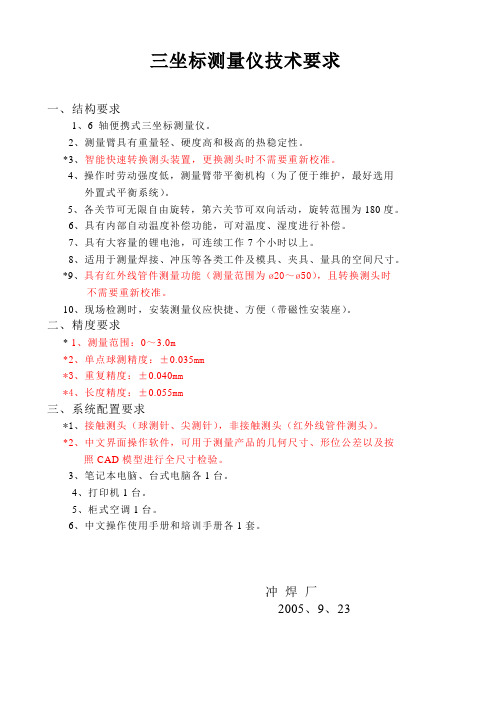

三坐标测量仪技术要求
一、结构要求
1、6 轴便携式三坐标测量仪。
2、测量臂具有重量轻、硬度高和极高的热稳定性。
*3、智能快速转换测头装置，更换测头时不需要重新校准。
4、操作时劳动强度低，测量臂带平衡机构（为了便于维护，最好选用
外置式平衡系统）。
5、各关节可无限自由旋转，第六关节可双向活动，旋转范围为180度。
6、具有内部自动温度补偿功能，可对温度、湿度进行补偿。
7、具有大容量的锂电池，可连续工作7个小时以上。
8、适用于测量焊接、冲压等各类工件及模具、夹具、量具的空间尺寸。
*9、具有红外线管件测量功能（测量范围为ø20～ø50），且转换测头时不需要重新校准。
10、现场检测时，安装测量仪应快捷、方便（带磁性安装座）。
二、精度要求
* 1、测量范围：0～3.0m
*2、单点球测精度：±0.035mm
*3、重复精度：±0.040mm
*4、长度精度：±0.055mm
三、系统配置要求
*1、接触测头（球测针、尖测针），非接触测头（红外线管件测头）。
*2、中文界面操作软件，可用于测量产品的几何尺寸、形位公差以及按照CAD模型进行全尺寸检验。
3、笔记本电脑、台式电脑各1台。
4、打印机1台。
5、柜式空调1台。
6、中文操作使用手册和培训手册各1套。
冲焊厂
2005、9、23。
实训事务须知一．上课时间：正常班（上午8:00-11:30 下午2:30-4:30），早班（7:30-12:30），中班（12:30-17:30）；实训期间如有特殊情况需要请假，一定要有班主任及学生管理科长签名的请假条。
二．未经实训指导老师的允许，请勿擅自使用其它相关测量机设备或其它物品，严禁随意删除或安装计算机软件或文档。
三．遵守学校规章制度和实训中心的内务管理，工作区域内严禁吸烟和随地乱扔杂物，随时整理好自己的物品，不要随意摆放物品，自觉保持环境卫生，在结束一天的实训离开时，关掉测量机，整理好物品，注意关灯和空调，不要造成浪费。
四．不允许将早餐、零食、饮料等影响环境卫生的物品带入实训场地。
五．请勿在实训室和教师办公区域内随意走动或玩手机、打电话。
六．请注意维护自身及实训室内公共财产的安全，每天在开机学习之前，要先检查电源、机器设备是否安全正常，若发现异常应及时向指导老师报告，切勿擅自处理或机器带病工作。
七．实训期间，请严格遵循安全技术操作规程，做到安全文明实训。
各位同学必须佩戴校卡、穿好工服、带好安全帽方可进入实训室；不准穿拖鞋、背心、短裤，手机应持于关机或调至振动、静音状态。
八．工件应轻拿轻放，工件及其它工具物不得碰敲撞击测量平台，工件表面清除干净，以免平面受伤影响基准精度；一定要读懂图纸，弄清结构，绝不可盲目操作，对各部件不得乱敲、乱扔乱丢，以免零部件损伤，多人操作时一定要指定专人统一指挥。
九．实习完毕后要收拾清点工量具，清洁场地及设备并做好保养工作。
十．实训结束时，将对每位同学进行笔试和操作应用考核，考核成绩作为本项实训内容的期末成绩。
测量机使用与安全注意事项一．安全警告◆严禁擅自拆开外罩，防止损坏设备。
◆严禁擅自拆开测头，防止元件损坏。
◆严禁带电插拔读数卡。
◆严禁带电插拔插头。
◆严禁将异物置于大理石导轨上。
二、实训学习方法◆学会“举一反三”，掌握主要功能。
◆相互学习，经验互补。
◆多想多练，多讨论，多重复。
三坐标测量机安装和使用说明一、安装1.安置位置选择：选择一个平整、稳定的地面作为三坐标测量机的安置位置。
确保地面没有明显的倾斜、震动或振动现象，以免影响测量精度。
2.温度控制：三坐标测量机对温度变化较为敏感，因此应将其安置在温度相对稳定的环境中。
避免直接阳光照射或靠近加热设备。
3.电源供应：确保安装位置附近有稳定的电源供应，并考虑电源稳压器或过滤器的使用，以避免电源干扰。
4.安装水平：使用水平仪或调整螺丝将三坐标测量机调整到水平状态，以确保测量的准确性和稳定性。
5.安装防护罩：根据设备提供的安装指导，正确安装和固定设备的防护罩，以保护机器和人员的安全。
二、校准和调试1.检查传感器：确保测量机的传感器处于正常工作状态，并有足够的灰尘和杂质清理工具。
2.检查运动系统：检查测量机的运动系统，包括导轨、滑块、滚珠丝杆等，确保它们没有松动、卡滞或损坏的情况。
3.校准机械参照块：使用机械参照块对测量机进行校准，确保其读数准确无误。
根据设备的说明书进行具体操作。
4.校准探头：对测量机的探头进行校准，确保其与机械参照块相符。
根据设备的说明书和操作步骤进行具体操作。
5.系统校准：对整个系统进行校准，包括探头的旋转中心、测量平台的平衡等。
根据设备的说明书和操作步骤进行具体操作。
6.测试测量：使用已知尺寸的工件进行测试测量，检查系统的准确性和稳定性。
根据设备的说明书和操作步骤进行具体操作。
三、使用1.准备工件：根据需要，准备待测工件，并清洁表面以确保测量的精度。
2.确定测量方法：根据工件的特点和测量需求，选择合适的测量方法和探头。
3.启动测量机：按照设备的启动和关机流程，启动测量机，等待其完成自检程序。
4.加载工件：将待测工件放置在测量平台上，并使用夹具或定位装置固定，以确保工件的稳定性和准确性。
5.设置测量参数：根据测量需求，设置测量参数，如测量范围、精度、测量时间等。
6.开始测量：按下测量开始按钮，测量机将自动进行测量，并生成测量结果。
三坐标测量仪的安装注意事项
每一个仪器在安装的时候都有注意事项，只有做好这些注意事项，才能保证仪器可以更好地帮助我们工作。
那么，对于三坐标测量仪的安装注意事项，您是否清楚呢?如果不是非常清楚的话，就请看下文思瑞测量给您的介绍吧。
对于三坐标测量仪来说，其软件菜单会按照三坐标的机器侧头实际配置虚拟安装过程，因此，操作人员可以按照测量机侧头的配置进行实际的操作对照。
这样比较直观、方便，操作起来也比较简单。
测头的安装：
1、自定义三坐标测量机测针：对测针和测针加长杆的参数进行设置。
2、三坐标侧头装配的过程：在安装侧头的时候，要先从侧头座开始，之后一步步到测针结束。
3、一般情况下，部件名称列表中显示的是当前部件装配层可以选择的部件。
如果测头座名称没有出现在部件栏目中，那我们可以将其添加到部件栏目中，以方便使用。
总之，在安装三坐标测量仪的时候，一定要严格按照说明进行安装，只有保证每个步骤得到保证，才能保证最终的测量效果。
思瑞三坐标测量仪无论是在产品质量、测量精度、稳定性等方面，表现都非常好，并且，价格也适中，因此，其非常受大家欢迎。
思瑞测量，专业三坐标测量仪生产商，其三坐标测量仪的生产销量连续五年销量第一。
三坐标测量仪对测量环境有哪些要求
三坐标测量机是一种比较精密的测量仪器，其对于测量环境是有一定要求的。
目前，国内三坐标测量仪中生产和销量排名最好的为思瑞测量，已连续五年位居第一。
下面就一起来看看三坐标测量仪对测量环境有哪些要求。
1、对于湿度的要求。
虽然说湿度并不会直接影响三坐标测量仪的精度，但是，如果使用环境湿度较大的话，会导致加工面上出现锈迹，同时也会对电子机器零件产生一定的影响，因此，要保证使用环境湿度不能过大。
如果无法满足，需要安装除湿器。
2、对于温度的要求。
为了让三坐标测量仪具有更好地精度，一定要保证其安装环境是恒温的。
一般情况下，要保证温度保持在22℃±2℃。
这样可以很好地避免因为温度的变化，对于被测物件的测量结果造成影响。
3、对于地面震动的要求。
如果三坐标测量机安装的地面震动在10Hz以下时，要保证振幅在2μP-P以下。
如果震动在10Hz～50Hz时，要保证加速度必须处于0.4qal以下。
在这，小编提醒大家测量机的安装环境一定要远离冲压床机器或者是离震源较近的地方。
4、对于电流电压的要求。
因为电流电压不稳定的话，会对测量结果造成影响，因此，三坐标测量仪应该使用220V电压，需求五至六插座。
三坐标测量仪对测量环境有哪些要求?以上所说的是我们必须要注意的方面。
思瑞测量提醒您，只有将各方面的工作都注意到了，才能得到更好地测量结果。
三坐标测量机安装条件
1、 温度要求：
✧ 温度要求： 20℃±2℃（检定温度应控制在20℃±1℃内） ✧ 温度时间梯度： ≤1℃/小时&≤2℃/24小时 ✧ 温度空间梯度: ≤1℃/米 推荐：根据房间大小使用相应功率的变频空调； 注意: 测量机空调全年24小时开放，不应受到太阳照射，不应靠近暖气，不应靠近进出通道。
温度将会直接影响测量精度及稳定性。
□ 以上条件满足 。
□ 以上条件不满足，但可以在到达现场后24小时内满足。
□ 以上条件不满足，且无法在24小时内满足。
2、
湿度要求： ✧ 空气相对湿度： 25-75％ 推荐：现场请至少配备一个高灵敏度干湿温度计。
注意：过高湿度会导致机器表面、光栅、电机凝结水份，增大测量设备故障概率降低使用寿命。
□ 以上条件满足。
□ 以上条件不满足，但可以在到达现场后24小时内满足。
□ 以上条件不满足，且无法在24小时内满足。
3、
振动要求：
注意：震源指所有可能对地基产生振动的影响源，含大的加工
机床，磨床，冲床，交通要道等。
□ 有地基或减震垫。
□ 无地基或减震垫，无震源。
□ 无地基或减震垫，有震源。
公司名称：
机 型： 三坐标测量机
4、配电要求：
✧电压：交流220V±10%
✧电流：15A
✧独立专用接地线：接地电阻≤4Ω
注意：独立专用接地线是指非供电网络中的地线，而是独立专用的安全地，以避免供电网络中的干扰与影响。
□以上条件满足。
□以上条件不满足，但可以在到达现场后24小时内满足。
□以上条件不满足，且无法在24小时内满足。
5、气源要求：
✧供气压力：>0.6 MPa
✧耗气量：>150 NL/分钟=2.5 dm3/s
NL:标准升，代表在20℃，1个大气压下的 1升
✧含水：<6克/立方米
✧含油：<5毫克/立方米
✧微粒大小：<40微米
✧微粒浓度：<10毫克/立方米
✧气源的出口温度：20±4 ℃
推荐：使用空压机+前置过滤+冷冻干燥机+二级过滤。
注意：测量机运动导轨为空气轴承，气源决定您测量机的使用状况和气动部件寿命，空气轴承对气源的要求非常高。
□使用大型空压站的压缩空气，并且有独立过滤、冷干装置。
□使用大型空压站的压缩空气，无独立过滤、冷干装置。
□普通空压机，有独立过滤、冷干装置。
□普通空压机，无任何过滤、冷干装置。
6、环境粉尘要求：
推荐：测量机房处于单独的工作环境或低灰尘工作环境。
注意：加工中心、磨床产生的粉尘将会直接影响测量机使用寿命。
□独立工作间。
□非独立工作间。
7、测量机的操作人员：
测量机操作员是控制产品质量的关键人员，必须通过海克斯康
测量技术（青岛）有限公司计量中心的培训，并持有培训毕业
证书才可以单独操作测量机，未经过培训或培训不合格人员将
会使人为操作过程中导致的测量机故障和损失概率大大增加。
□测量机操作人员经过培训，且持有毕业证书。
□ 测量机操作人员经过培训，持有结业证书。
□ 测量机操作人员尚未进行培训。
8、安装耗材要求：
已准备好以下物品：
□无水乙醇
□ 无尘纸或无纺布
9、开箱就位保证：
□开箱就位过程中，我方人员将完全服从测量技术人员的指挥，因为擅自行动和不服从指挥造成的任何问题和损失，
责任由我方自行承担。
10、机械加工条件：
改造过程可能会需要进行部分零件的加工、改制。
□具备机械加工能力。
□可以进行简单的机械加工。
□无任何机加设备。
公司郑重声明：
如果现场出现与上述确认内容不符造成的非正常工作延误，预期时间达到一个工作日以上的，我方将根据实际工作情况，正式通知贵方后，离开工作现场；或由贵方支付350元/天的误工费用。
请贵方务必信守“与公司服务人员共同开箱，不在露天仓储”的承诺，因违反此条款导致的问题，责任由贵方承担。
以上声明和安装相关内容已经过我方核实，确认无误。
确认签/章（顾客负责人）：日期：
希望安装时间：
联系信息：联系人：
手机或直线电话：
其他说明：。
