机械制图习题集

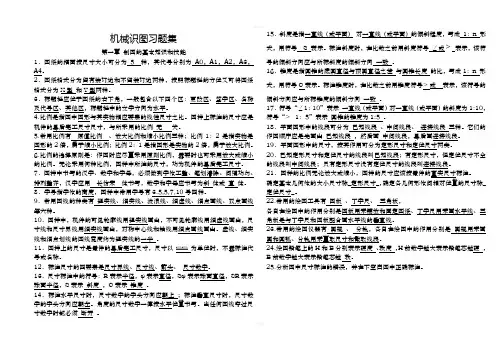

机械制图练习册一.填空题1.按照投影中心距离投影面的距离不同,投影可分为( )和( )两大类。

2.根据直线与投影面的相对位置不同，可以分为( )线,( )线和( )线。

3.空间两直线的相对位置可分为( )三种情况。

4.根据平面与投影面的相对位置不同，可分为( )面,( )面和( )面。

5.如果点在平面内,则该点必在( )。

6.如果直线在平面内，它必须（)；或通过（）直线。

7.平面体被平面截切，产生（）。

截切立体的平面称为( )。

8.两立体相交称为（），它们的表面交线称为（）。

9.平面截切圆柱体时，根据截平面与圆柱轴线的相对位置，所得截交线有（）三种形式。

10.两曲面体的相贯线，在一般情况下为（）。

11.（）是两曲面体表面的共有线。

相贯线上的点是两立体表面的（）。

12.A0号图纸幅面为1189*841mm。

A3号图纸幅面为（）mm。

13.空间两点，如果它们的坐标有两个对应相等。

则它们在某一投影（）。

14.图样的比例是指图形与其实物相应要素的（）。

15.组合体的尺寸可分为三类（），（），（）。

16.一个完整的尺寸包括（）、（）、（）、（）。

17.（）围成的图形称为断面。

18.回转曲面是由直母线或曲母线（）回转而成的曲面。

19.由（）所围成的立体称为曲面体。

20.在曲面立体上取（作）点、取（作）线，可以采用（）法和（）法。

21 求作两立体相贯的相贯线，可以采用（）法，（）法。

22 组合体的组合形式有（）方式和（）方式。

23 尺寸标注和度量的起点称为（）。

24 阅读组合体视图的基本方法是（）。

25 物体在基本投影面上的投影称为（）。

26 国标规定（）的六个面为基本投影面。

27 （）图主要用于表达机件在基本投影方向上的外形。

28 视图可分为（）图、（）图和（）图等。

29剖视图主要用于表达机件的（）结构形状。

30 按剖切范围，剖视图可以分为（）视图、（）视图和（）视图三种。

31 假想用剖切平面将机件的某处切断，仅画出断面的图形称为（）简称（）。

32 断面图分为（）断面和（）断面。

33 螺纹的结构和尺寸是由（）等要素确定的。

34 常见的螺纹牙形有（）形、（）形、（）形和（）形等。

35 外螺纹的大径、小径和中径分别用（）、（）和（）表示。

36 内螺纹的大径、小径和中径分别用（）、（）和（）表示。

37 代表螺纹尺寸的直径称为公称直径，一般指（）。

38 同一螺旋线上的相邻两牙在中径线上对应两点间的轴向距离称为（）。

39 相邻两牙在中径线上对应两点间的轴向距离称为（）。

40 单线螺纹的导程等于（）。

41 螺纹的旋向分为（）和（）两种。

42 画外螺纹时，不论其牙形如何，螺纹的牙顶用（）表示，牙底用（）表示。

43 画内螺纹时，不论其牙形如何，在剖视图中，螺纹的牙顶用（）表示，牙底用（）表示。

44 普通螺纹的完整标记，由（）、（）和（）三部分组成。

45 左旋螺纹用字母（）表示旋向。

46 滚动轴承的结构一般由（）、（|）、（）和（）等四部分组成。

47 滚动轴承的基本代号表示滚动轴承的（）、（）和（）。

48 单个直齿圆柱齿轮的（）和（）用粗实线绘制。

49 单个直齿圆柱齿轮的（）和（）用细点划线绘制。

50 一张完整的零件图应包括（）、（）、（）和（）等四部分基本内容。

51 选择零件的主视图应考虑的主要原则是：（）原则、（）原则和（）原则。

52 根据零件的结构和用途特点，一般将零件分为（）类、（）类、（）类和（）类零件。

53 设计基准是指根据零件的结构和设计要求而选定的（）。

54 （）是指根据零件在加工、测量、安装的要求而选定的尺寸起始点。

55 表面粗糙度是（）的一项技术指标。

二．判断题1 投影面平行面就是和投影面平行的平面。

( )2 正垂线的侧面投影积聚为一条斜直线。

( )3 正垂线的水平投影线反映该直线的实长。

( )4 与三个投影面都处于倾斜位置的直线称为特殊位置直线。

（）5 若直线在平面上，该直线必须通过平面上一点，且平行于该平面上的一条直线。

（）6 两交叉直线的同面投影相交，这个交点是两直线的公有点。

（）7 已知两平面的具有积聚性的正面投影互相平行。

则可判定这两个平面是相互平行的。

（）8 一般情况下，截交线的线状是封闭的平面图形。

（）9 一般情况下，相贯线的形状是封闭的空间图形。

（）10 任意位置的截平面与圆球的截交线都是圆。

（）11 平行投影就是投影线垂直于投影面的投影。

（）12 交叉两直线的同面投影一定相交。

（）12 平面与H投影面的倾角用β表示。

（）13 正垂线和正垂面具有共同的投影特性。

（）14 直线的V面投影平行于Z轴，H面投影平行于Y轴，该直线是水平线。

（）15 曲面体是曲面所围成的立体。

（）16 图样中标注的尺寸是以物体的真实大小为依据的。

与图样中的比例和准确度无关。

（）17 物体向基本投影面投影所得到的视图称为基本视图。

（）18 相贯线和截交线都是形体表面的交线。

（）19 粗实线主要用于画可见轮廓线和可见过渡线。

（）20 视图和剖视图的分界线、断裂处的边界线用波浪线画出。

（）21 一个完整的尺寸包括尺寸线、（包括箭头）和尺寸数字（包括符号）。

（）22 中心投影法的投影线汇交与一点。

（）23 投影线垂直于投影面的平行投影称为斜投影。

（）24 投影线倾斜于投影面的平行投影称为正投影。

（）25 当物体上的平面（或直线）与投影面平行时，其投影反映实长（或实形），这种投影特性称为类似性。

（）26 当物体上的平面（或直线）与投影面倾斜时，其投影的面积变小（或长度变短），但投影的形状仍与原来形状类似，这种投影特性称为类似性。

（）27 一面正投影可以确定形体的形状和结构。

（）28 重影点和交点具有共同的投影特性。

（）29 相交两直线是异面线。

（）30 平行两个投影面，垂直于一个投影面的直线，称为投影面平行线。

（）31 在六个基本视图中，左视图应放置在主视图的左方，右视图应放置在主视图的右方。

（）32 金属材料的剖面线可绘制成与水平方向成300、450、600（向左向右倾斜）间隔相等的细实线。

（）33 在剖视图中，当剖切平面通过机件的对称面且按投影关系配置，中间又无其它图形隔开时，全剖视图可省略标注。

（）三．问答题1．平行投影的基本性质有哪些?2．点在三面投影体系中的投影规律是什么？3．什么是重影点？如何判断表示重影点？4．什么是投影面平行线？分为几种情况？空间位置如何？5．什么是投影面垂直线？分为几种情况？空间位置如何？6．直线上的点具有哪些投影特性？7．用几何元素表示平面的方法有几种？各是什么？8．什么是投影面平行面？分为几种情况？空间位置如何？9 什么是投影面垂直面？分几种情况？空间位置如何？10 什么是一般位置平面？空间位置如何？投影特征是什么？11 画组合体投影的一般步骤有哪些？12 阅读组合体投影图应具备哪些基本知识？13 用形体分析法阅读投影图的基本思路是什么？14 标注组合体尺寸的基本要求是什么？15 剖视图的种类有哪些？16 剖视图的剖切方法有哪些？四、习题集作业题P5 1-5 P7 2-1 （1～6） P10 2-3 P11 2-4 （1～2）P123-5 p13 3-2p14 3-3 p15 3- 4 (1～4) p16 3-5 p17 3-6 3-7 3-8 p18 3-9 3-10p19 3-12 (1～4) p20 3-13 (1) (2) p21 3-14 (1～3) p22 3-15 (1) (2) p23 3-6 (1～4)p24 3-17 (1) (2) P25 4-1 (1) (2) P26 (3) 4-2 (1) p27 (2) (3) p28 (4) p29 4-3 (1) (2) (3)p30 4-4 (1) (2) p31 4-5 (1) (2) p32 5-1 (1 ) (2) (3) p33 (5) (6) p38 6-1 (1) (2 ) (4) p39 (5) (6) (7) p40(8) 6-2 (1) (2) P41 6-3 (1) (2) (3) P43 6-5 (1) (2) P44 (3) (4)P46 6-10 (1) P48 7-2 (1) (2) P49 7-3 (1) (2) (3) P50 7-4 (1) (2) P51 7-5 (1) (2)P52 7-6 (1) (2) P547-8 P557-8 （1）（2）P56（3）（4）（6）P577-10 （1）（2）（3）（4）P58(5) (6) P59(9) (10) P60(13) (14)(15)P61 7-11 (1) (2) (3) P62 7-12 (1) (2) P637-13 (1) (2) P64 (5) P65 (6) (9) P68 8-1 P69 8-2 (1) (2) P71 (1) (2) P72 (1) (2) P73 8-6 P74 8-7(1) P75 (4)P78 8-10 (1) (2) P79 8-11(2) P80 8-12 P81 8-13 P82 8-14(1) P83 8-15 (1)(2)(3)P84 8-16 (1) (2) P85 8-17(1) P86 8-18 P87 8-19 P89 9-1 (1) (2) 9-2(1) (2)P90 9-3(1)(2) 9-4 P98 9-12 P99 9-14 9-15。
