最新SDH帧结构介绍

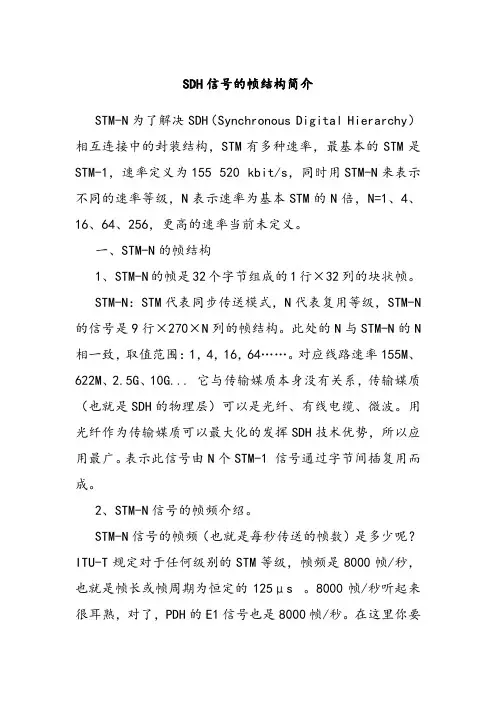

SDH信号的帧结构简介STM-N为了解决SDH（Synchronous Digital Hierarchy）相互连接中的封装结构，STM有多种速率，最基本的STM是STM-1，速率定义为155 520 kbit/s，同时用STM-N来表示不同的速率等级，N表示速率为基本STM的N倍，N=1、4、16、64、256，更高的速率当前未定义。

一、STM-N的帧结构1、 STM-N的帧是32个字节组成的1行×32列的块状帧。

STM-N：STM代表同步传送模式，N代表复用等级，STM-N 的信号是9行×270×N列的帧结构。

此处的N与STM-N的N 相一致，取值范围：1，4，16，64……。

对应线路速率155M、622M、2.5G、10G... 它与传输媒质本身没有关系，传输媒质（也就是SDH的物理层）可以是光纤、有线电缆、微波。

用光纤作为传输媒质可以最大化的发挥SDH技术优势，所以应用最广。

表示此信号由N个STM-1 信号通过字节间插复用而成。

2、STM-N信号的帧频介绍。

STM-N信号的帧频（也就是每秒传送的帧数）是多少呢？ITU-T规定对于任何级别的STM等级，帧频是8000帧/秒，也就是帧长或帧周期为恒定的125μs 。

8000帧/秒听起来很耳熟，对了，PDH的E1信号也是8000帧/秒。

在这里你要注意到的是对于任何STM级别帧频都是8000帧/秒，帧周期的恒定是SDH信号的一大特点。

例如STM-4的传输数速恒定的等于STM-1信号传输数速的4倍，STM-16恒定等于STM-4的4倍3、STM-N帧中单独一个字节的比特传输速率是多少？STM-N的帧频为8000帧/秒，这就是说信号帧中某一特定字节每秒被传送8000次，那么该字节的比特速率是8000×8bit＝64kbit/s。

这个数字是不是也很眼熟，64kbit/s是一路数字电话的传输速率。

4、STM-N帧结构组成。

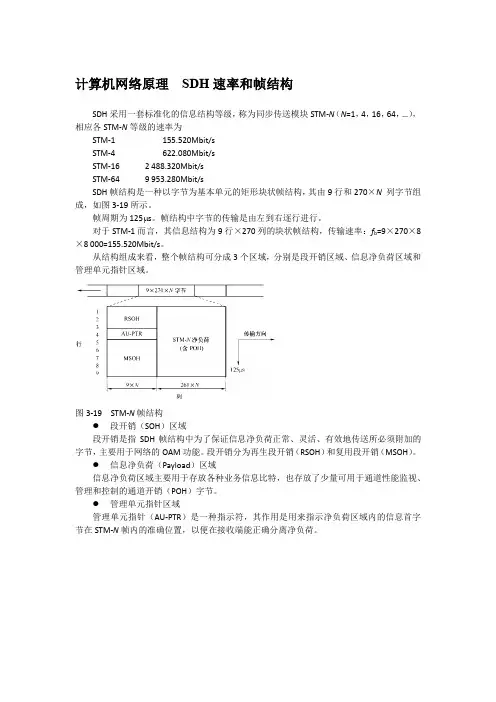

计算机网络原理SDH速率和帧结构
SDH采用一套标准化的信息结构等级，称为同步传送模块STM-N（N=1，4，16，64，…），相应各STM-N等级的速率为
STM-1 155.520Mbit/s
STM-4 622.080Mbit/s
STM-16 2 488.320Mbit/s
STM-64 9 953.280Mbit/s
SDH帧结构是一种以字节为基本单元的矩形块状帧结构，其由9行和270×N 列字节组成，如图3-19所示。

帧周期为125 s。

帧结构中字节的传输是由左到右逐行进行。

对于STM-1而言，其信息结构为9行×270列的块状帧结构，传输速率：f b=9×270×8×8 000=155.520Mbit/s。

从结构组成来看，整个帧结构可分成3个区域，分别是段开销区域、信息净负荷区域和管理单元指针区域。

图3-19 STM-N帧结构
●段开销（SOH）区域
段开销是指SDH帧结构中为了保证信息净负荷正常、灵活、有效地传送所必须附加的字节，主要用于网络的OAM功能。

段开销分为再生段开销（RSOH）和复用段开销（MSOH）。

●信息净负荷（Payload）区域
信息净负荷区域主要用于存放各种业务信息比特，也存放了少量可用于通道性能监视、管理和控制的通道开销（POH）字节。

●管理单元指针区域
管理单元指针（AU-PTR）是一种指示符，其作用是用来指示净负荷区域内的信息首字节在STM-N帧内的准确位置，以便在接收端能正确分离净负荷。

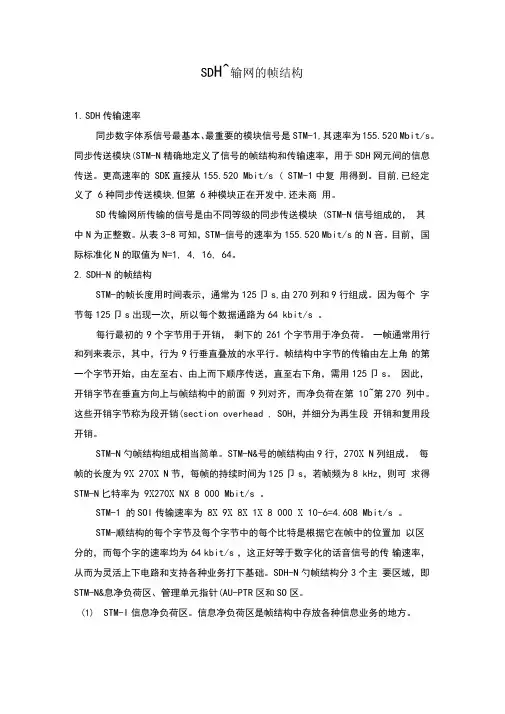

SD H^输网的帧结构1.SDH传输速率同步数字体系信号最基本、最重要的模块信号是STM-1,其速率为155.520 Mbit/s。

同步传送模块(STM-N精确地定义了信号的帧结构和传输速率，用于SDH网元间的信息传送。

更高速率的SD K直接从155.520 Mbit/s ( STM-1中复用得到。

目前,已经定义了6种同步传送模块,但第6种模块正在开发中,还未商用。

SD传输网所传输的信号是由不同等级的同步传送模块 (STM-N信号组成的，其中N为正整数。

从表3-8可知，STM-信号的速率为155.520 Mbit/s的N咅。

目前，国际标准化N的取值为N=1, 4, 16, 64。

2.SDH-N的帧结构STM-的帧长度用时间表示，通常为125卩s,由270列和9行组成。

因为每个字节每125卩s出现一次，所以每个数据通路为64 kbit/s 。

每行最初的9个字节用于开销，剩下的261个字节用于净负荷。

一帧通常用行和列来表示，其中，行为9行垂直叠放的水平行。

帧结构中字节的传输由左上角的第一个字节开始，由左至右、由上而下顺序传送，直至右下角，需用125卩s。

因此，开销字节在垂直方向上与帧结构中的前面9列对齐，而净负荷在第10~第270 列中。

这些开销字节称为段开销(section overhead , SOH，并细分为再生段开销和复用段开销。

STM-N勺帧结构组成相当简单。

STM-N&号的帧结构由9行，270X N列组成。

每帧的长度为9X 270X N节，每帧的持续时间为125卩s，若帧频为8 kHz，则可求得STM-N匕特率为9X270X NX 8 000 Mbit/s 。

STM-1 的SOI传输速率为8X 9X 8X 1X 8 000 X 10-6=4.608 Mbit/s 。

STM-顺结构的每个字节及每个字节中的每个比特是根据它在帧中的位置加以区分的，而每个字的速率均为64 kbit/s ，这正好等于数字化的话音信号的传输速率，从而为灵活上下电路和支持各种业务打下基础。

SDH帧结构SDH帧结构SDH帧结构是实现数字同步时分复用、保证网络可靠有效运行的关键。

图给出SDH帧一个STMN帧有9行，每行由270×N个字节组成。

这样每帧共有9×270× N 个字节，每字节为8 bit。

帧周期为125 μs，即每秒传输8000帧。

对于STM1 而言，传输速率为9×270×8×8000=155.520 Mb/s。

字节发送顺序为：由上往下逐行发送，每行先左后右。

SDH帧大体可分为三个部分：(1) 段开销(SOH)。

段开销是在SDH帧中为保证信息正常传输所必需的附加字节(每字节含64 kb/s的容量)，主要用于运行、维护和管理，如帧定位、误码检测、公务通信、自动保护倒换以及网管信息传输。

对于STM 1 而言，SOH共使用9×8(第4行除外)=72 Byte相应于576 bit。

由于每秒传输8000帧，所以SOH的容量为576×8000=4.608 Mb/s。

根据传输通道连接模型，段开销又细分为再生段开销(RSOH)和复接段开销(MSOH)。

前者占前3行，后者占5～9行。

(2) 信息载荷(Payload)。

信息载荷域是SDH帧内用于承载各种业务信息的部分。

对于STM1而言，Payload有9×261=2349 Byte, 相应于2349×8×8000=150.336 Mb/s 的 容量。

在Payload中包含少量字节用于通道的运行、维护和管理，这些字节称为通道开销(POH)。

(3) 管理单元指针(AU PTR)。

管理单元指针是一种指示符，主要用于指示Payload第一个字节在帧内的准确位置(相对于指针位置的偏移量)。

对于STM1 而言，AU PTR有9个字节(第4行)，相应于9×8×8000=0.576 Mb/s。

采用指针技术是SDH的创新，结合虚容器(VC)的概念，解决了低速信号复接成高速信号时，由于小的频率误差所造成的载荷相对位置漂移的问题。

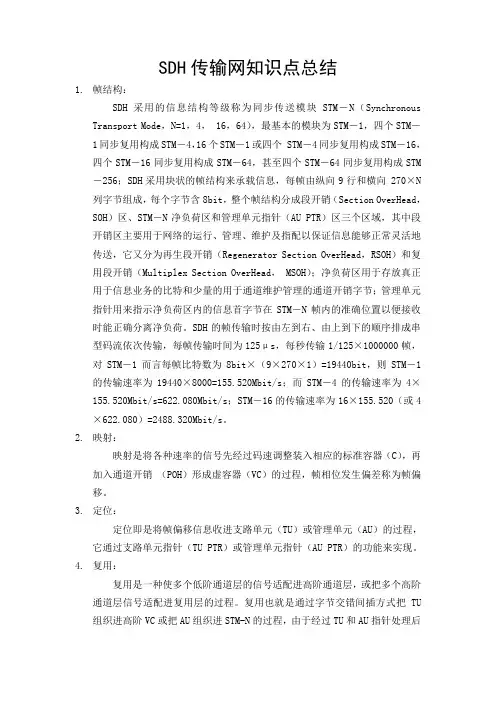

SDH传输网知识点总结1.帧结构：SDH采用的信息结构等级称为同步传送模块STM－N（Synchronous Transport Mode，N=1，4， 16，64），最基本的模块为STM－1，四个STM－1同步复用构成STM－4，16个STM－1或四个 STM－4同步复用构成STM－16，四个STM－16同步复用构成STM－64，甚至四个STM－64同步复用构成STM －256；SDH采用块状的帧结构来承载信息，每帧由纵向9行和横向 270×N 列字节组成，每个字节含8bit，整个帧结构分成段开销（Section OverHead，SOH）区、STM－N净负荷区和管理单元指针（AU PTR）区三个区域，其中段开销区主要用于网络的运行、管理、维护及指配以保证信息能够正常灵活地传送，它又分为再生段开销（Regenerator Section OverHead，RSOH）和复用段开销（Multiplex Section OverHead， MSOH）；净负荷区用于存放真正用于信息业务的比特和少量的用于通道维护管理的通道开销字节；管理单元指针用来指示净负荷区内的信息首字节在STM－N帧内的准确位置以便接收时能正确分离净负荷。

SDH的帧传输时按由左到右、由上到下的顺序排成串型码流依次传输，每帧传输时间为125μs，每秒传输1/125×1000000帧，对STM－1而言每帧比特数为8bit×（9×270×1）=19440bit，则STM－1的传输速率为19440×8000=155.520Mbit/s；而STM－4的传输速率为4×155.520Mbit/s=622.080Mbit/s；STM－16的传输速率为16×155.520（或4×622.080）=2488.320Mbit/s。

2.映射：映射是将各种速率的信号先经过码速调整装入相应的标准容器（C），再加入通道开销（POH）形成虚容器（VC）的过程，帧相位发生偏差称为帧偏移。

SDH信号的帧结构简介STM-N为了解决SDH（Synchronous Digital Hierarchy）相互连接中的封装结构，STM有多种速率，最基本的STM是STM-1，速率定义为155 520 kbit/s，同时用STM-N来表示不同的速率等级，N表示速率为基本STM的N倍，N=1、4、16、64、256，更高的速率当前未定义。

一、STM-N的帧结构1、 STM-N的帧是32个字节组成的1行×32列的块状帧。

STM-N：STM代表同步传送模式，N代表复用等级，STM-N 的信号是9行×270×N列的帧结构。

此处的N与STM-N的N 相一致，取值范围：1，4，16，64……。

对应线路速率155M、622M、2.5G、10G... 它与传输媒质本身没有关系，传输媒质（也就是SDH的物理层）可以是光纤、有线电缆、微波。

用光纤作为传输媒质可以最大化的发挥SDH技术优势，所以应用最广。

表示此信号由N个STM-1 信号通过字节间插复用而成。

2、STM-N信号的帧频介绍。

STM-N信号的帧频（也就是每秒传送的帧数）是多少呢？ITU-T规定对于任何级别的STM等级，帧频是8000帧/秒，也就是帧长或帧周期为恒定的125μs 。

8000帧/秒听起来很耳熟，对了，PDH的E1信号也是8000帧/秒。

在这里你要注意到的是对于任何STM级别帧频都是8000帧/秒，帧周期的恒定是SDH信号的一大特点。

例如STM-4的传输数速恒定的等于STM-1信号传输数速的4倍，STM-16恒定等于STM-4的4倍3、STM-N帧中单独一个字节的比特传输速率是多少？STM-N的帧频为8000帧/秒，这就是说信号帧中某一特定字节每秒被传送8000次，那么该字节的比特速率是8000×8bit＝64kbit/s。

这个数字是不是也很眼熟，64kbit/s是一路数字电话的传输速率。

4、STM-N帧结构组成。

SDH传输网的帧结构1. SDH传输速率同步数字体系信号最基本、最重要的模块信号是STM-1，其速率为155.520 Mbit/s。

同步传送模块（STM-N）精确地定义了信号的帧结构和传输速率，用于SDH网元间的信息传送。

更高速率的SDH可直接从155.520 Mbit/s（STM-1）中复用得到。

目前，已经定义了6种同步传送模块，但第6种模块正在开发中，还未商用。

SDH传输网所传输的信号是由不同等级的同步传送模块（STM-N）信号组成的，其中N为正整数。

从表3-8可知，STM-N信号的速率为155.520 Mbit/s的N倍。

目前，国际标准化N的取值为N=1，4，16，64。

2. SDH-N的帧结构STM-1的帧长度用时间表示，通常为125 μs，由270列和9行组成。

因为每个字节每125 μs出现一次，所以每个数据通路为64 kbit/s。

每行最初的9个字节用于开销，剩下的261个字节用于净负荷。

一帧通常用行和列来表示，其中，行为9行垂直叠放的水平行。

帧结构中字节的传输由左上角的第一个字节开始，由左至右、由上而下顺序传送，直至右下角，需用125 μs。

因此，开销字节在垂直方向上与帧结构中的前面9列对齐，而净负荷在第10~第270列中。

这些开销字节称为段开销（section overhead，SOH），并细分为再生段开销和复用段开销。

STM-N的帧结构组成相当简单。

STM-N信号的帧结构由9行，270×N列组成。

每帧的长度为9×270×N节，每帧的持续时间为125 μs，若帧频为8 kHz，则可求得STM-N比特率为9×270×N×8 000 Mbit/s。

STM-1 的SOH传输速率为8×9×8×1×8 000×10-6=4.608 Mbit/s。

STM-N帧结构的每个字节及每个字节中的每个比特是根据它在帧中的位置加以区分的，而每个字的速率均为64 kbit/s，这正好等于数字化的话音信号的传输速率，从而为灵活上下电路和支持各种业务打下基础。
