建立时间和保持时间

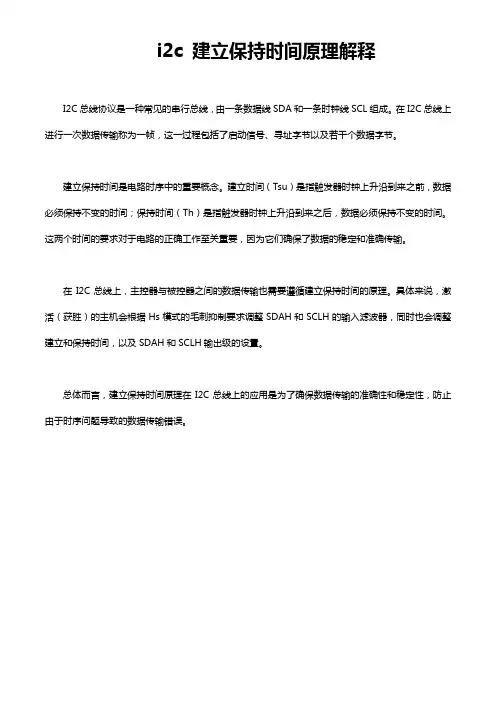

i2c 建立保持时间原理解释
I2C总线协议是一种常见的串行总线，由一条数据线SDA和一条时钟线SCL组成。

在I2C总线上进行一次数据传输称为一帧，这一过程包括了启动信号、寻址字节以及若干个数据字节。

建立保持时间是电路时序中的重要概念。

建立时间（Tsu）是指触发器时钟上升沿到来之前，数据必须保持不变的时间；保持时间（Th）是指触发器时钟上升沿到来之后，数据必须保持不变的时间。

这两个时间的要求对于电路的正确工作至关重要，因为它们确保了数据的稳定和准确传输。

在I2C总线上，主控器与被控器之间的数据传输也需要遵循建立保持时间的原理。

具体来说，激活（获胜）的主机会根据Hs模式的毛刺抑制要求调整SDAH和SCLH的输入滤波器，同时也会调整建立和保持时间，以及SDAH和SCLH输出级的设置。

总体而言，建立保持时间原理在I2C总线上的应用是为了确保数据传输的准确性和稳定性，防止由于时序问题导致的数据传输错误。

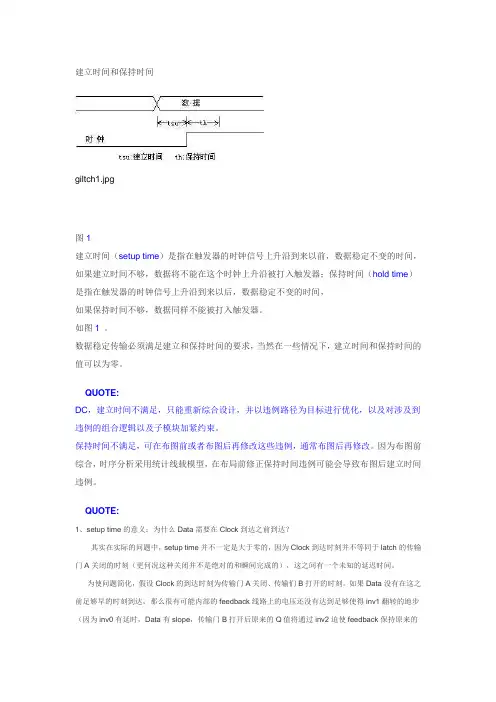

建立时间和保持时间giltch1.jpg图1建立时间（setup time）是指在触发器的时钟信号上升沿到来以前，数据稳定不变的时间，如果建立时间不够，数据将不能在这个时钟上升沿被打入触发器；保持时间（hold time）是指在触发器的时钟信号上升沿到来以后，数据稳定不变的时间，如果保持时间不够，数据同样不能被打入触发器。

如图1 。

数据稳定传输必须满足建立和保持时间的要求，当然在一些情况下，建立时间和保持时间的值可以为零。

QUOTE:DC，建立时间不满足，只能重新综合设计，并以违例路径为目标进行优化，以及对涉及到违例的组合逻辑以及子模块加紧约束。

保持时间不满足，可在布图前或者布图后再修改这些违例，通常布图后再修改。

因为布图前综合，时序分析采用统计线载模型，在布局前修正保持时间违例可能会导致布图后建立时间违例。

QUOTE:1、setup time的意义：为什么Data需要在Clock到达之前到达？其实在实际的问题中，setup time并不一定是大于零的，因为Clock到达时刻并不等同于latch的传输门A关闭的时刻（更何况这种关闭并不是绝对的和瞬间完成的），这之间有一个未知的延迟时间。

为使问题简化，假设Clock的到达时刻为传输门A关闭、传输们B打开的时刻。

如果Data没有在这之前足够早的时刻到达，那么很有可能内部的feedback线路上的电压还没有达到足够使得inv1翻转的地步（因为inv0有延时，Data有slope，传输门B打开后原来的Q值将通过inv2迫使feedback保持原来的值）。

如果这种竞争的情况发生，Q的旧值将有可能获胜，使Q不能够寄存住正确的Data值；当然如果feedback上的电压已经达到了足够大的程度也有可能在竞争中取胜，使得Q能够正确输出。

如果inv0、inv1和inv2的延时较大（Data的变化影响feedback和Q的时间越长），那么为了保证正确性就需要更大的setup time。

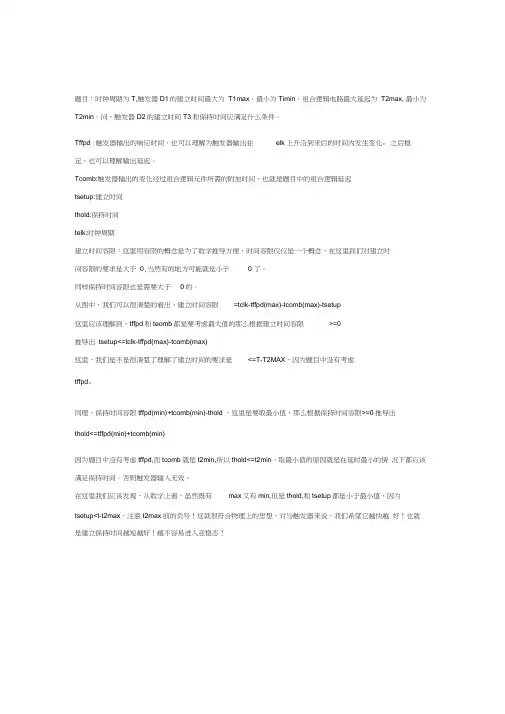

题目：时钟周期为T,触发器D1的建立时间最大为T1max，最小为Timin。

组合逻辑电路最大延迟为T2max, 最小为T2min。

问，触发器D2的建立时间T3和保持时间应满足什么条件。

Tffpd :触发器输岀的响应时间，也可以理解为触发器输岀在elk上升沿到来后的时间内发生变化，之后稳定，也可以理解输岀延迟。

Tcomb:触发器输出的变化经过组合逻辑元件所需的附加时间，也就是题目中的组合逻辑延迟tsetup:建立时间thold:保持时间telk:时钟周期建立时间容限：这里用容限的概念是为了数学推导方便，时间容限仅仅是一个概念，在这里我们对建立时间容限的要求是大于0,当然有的地方可能就是小于0 了。

同样保持时间容限也是需要大于0的。

从图中，我们可以很清楚的看出，建立时间容限=tclk-tffpd(max)-tcomb(max)-tsetup这里应该理解到，tffpd和teomb都是要考虑最大值的那么根据建立时间容限>=0推导出tsetup<=tclk-tffpd(max)-tcomb(max)这里，我们是不是很清楚了理解了建立时间的要求是<=T-T2MAX，因为题目中没有考虑tffpd。

同理，保持时间容限tffpd(min)+tcomb(min)-thold ，这里是要取最小值，那么根据保持时间容限>=0推导出thold<=tffpd(min)+tcomb(min)因为题目中没有考虑tffpd,而tcomb就是t2min,所以thold<=t2min。

取最小值的原因就是在延时最小的情况下都应该满足保持时间。

否则触发器输入无效。

在这里我们应该发现，从数学上看，虽然既有max又有min,但是thold,和tsetup都是小于最小值，因为tsetup<t-t2max，注意t2max前的负号！这就很符合物理上的思想，对与触发器来说，我们希望它越快越好！也就是建立保持时间越短越好！越不容易进入亚稳态！tclk。

建立时间、保持时间和时序约束条件1、什么是建立时间（Tsu）和保持时间（Th）以上升沿锁存为例，建立时间是指在时钟翻转之前输入的数据D必须保持稳定的时间；保持时间是在时钟翻转之后输入数据D必须保持稳定的时间[1]。

如下图所示，一个数据要在上升沿被锁存，那么这个数据就要在时钟上升沿的建立时间和保持时间内保持稳定。

图1 建立时间和保持时间建立时间与保持时间，是对触发器（或者寄存器）和锁存器而言，以能够稳定准确的锁存或者触发为目的，对其输入数据信号保持稳定的时间要求，具体数值与具体器件的内部结构特点密切相关，不能人为控制。

建立时间和保持时间在时序分析中是一个很重要的准备知识，弄清楚这个两个时间对时序分析的原理的理解很有帮助。

2、根据内部结构分析建立时间和保持时间图2 经典的上升沿D触发器内部结构关于为什么会有建立时间和保持时间，我曾试图从触发器或锁存器内部的结构去分析和证实，但是看了许多资料，由于触发器的内部结构有很多，所以分析方法很多，说法也很多。

下面我选两个比较经典的结构来分析一下建立时间和保持时间。

以经典边沿触发的D触发器为例子，从内部结构上分析一下D触发器建立时间和保持时间。

这个说明主要来源于EETOP的一篇帖子，其结构在维基百科的触发器词条可以得到验证。

如上图所示，这是一个上升沿触发的D触发器，需要注意的是，图中的6个与非门都是有延迟的，也就是在某一时刻输入组合逻辑的数据，在一段时间之后才能影响其输出，这是产生建立时间和保持时间要求的最根本原因。

首先，我们在假设所有的与非门的延迟为0，叙述一下这个触发器的整体工作流程。

当CLK=0时，与非门G3和G4的输出均为1，输出的1反馈到G1和G2作为输入，导致G1和G2的输出分别为D和/D，输出的D和/D又反馈到G3和G4；而G5和G6在此期间一直锁存着之前的数据，不受输入影响。

图3 CLK=0时触发器内部信号详情当CLK=1时，与非门G3和G4的输出变为/D和D，输出到G5和G6作为输入，根据锁存器的原理，G5和G6最终会稳定的输出Q和/Q。

D触发器建立和保持时间的时序检查目前的芯片系统越来越复杂，对应的各个功能模块都有自己工作的时钟领域。

当各个功能模块之间进行数据传递时，信号就会跨时钟领域。

信号跨时钟领域进行传输时，就会出现亚稳态现象，可能导致整个芯片功能的错误。

针对不同信号跨时钟领域，本文介绍了几种同步的设计方法。

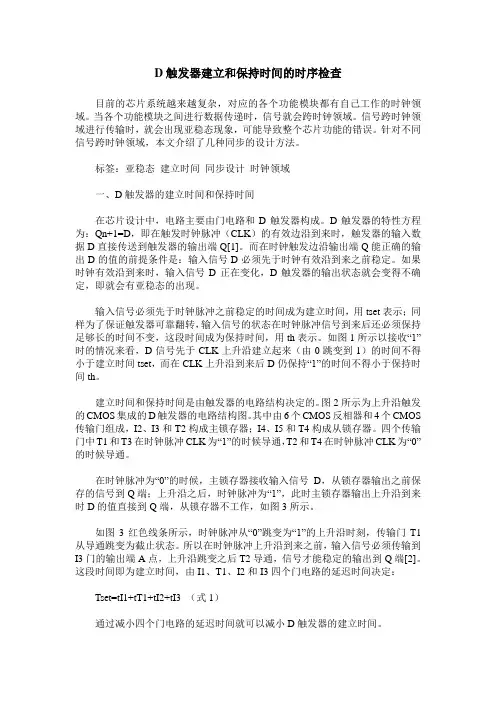

标签：亚稳态建立时间同步设计时钟领域一、D触发器的建立时间和保持时间在芯片设计中，电路主要由门电路和D触发器构成。

D触发器的特性方程为：Qn+1=D，即在触发时钟脉冲（CLK）的有效边沿到来时，触发器的输入数据D直接传送到触发器的输出端Q[1]。

而在时钟触发边沿输出端Q能正确的输出D的值的前提条件是：输入信号D必须先于时钟有效沿到来之前稳定。

如果时钟有效沿到来时，输入信号D正在变化，D触发器的输出状态就会变得不确定，即就会有亚稳态的出现。

输入信号必须先于时钟脉冲之前稳定的时间成为建立时间，用tset表示；同样为了保证触发器可靠翻转，输入信号的状态在时钟脉冲信号到来后还必须保持足够长的时间不变，这段时间成为保持时间，用th表示。

如图1所示以接收“1”时的情况来看，D信号先于CLK上升沿建立起来（由0跳变到1）的时间不得小于建立时间tset，而在CLK上升沿到来后D仍保持“1”的时间不得小于保持时间th。

建立时间和保持时间是由触发器的电路结构决定的。

图2所示为上升沿触发的CMOS集成的D触发器的电路结构图。

其中由6个CMOS反相器和4个CMOS 传输门组成，I2、I3和T2构成主锁存器；I4、I5和T4构成从锁存器。

四个传输门中T1和T3在时钟脉冲CLK为“1”的时候导通，T2和T4在时钟脉冲CLK为“0”的时候导通。

在时钟脉冲为“0”的时候，主锁存器接收输入信号D，从锁存器输出之前保存的信号到Q端；上升沿之后，时钟脉冲为“1”，此时主锁存器输出上升沿到来时D的值直接到Q端，从锁存器不工作，如图3所示。

如图3红色线条所示，时钟脉冲从“0”跳变为“1”的上升沿时刻，传输门T1从导通跳变为截止状态。

建立时间和保持时间关系详解图1建立时间（setup time）是指在触发器的时钟信号上升沿到来以前，数据稳定不变的时间，如果建立时间不够，数据将不能在这个时钟上升沿被打入触发器；保持时间（hold time）是指在触发器的时钟信号上升沿到来以后，数据稳定不变的时间，如果保持时间不够，数据同样不能被打入触发器。

如图1 。

数据稳定传输必须满足建立和保持时间的要求，当然在一些情况下，建立时间和保持时间的值可以为零。

PLD/FPGA开发软件可以自动计算两个相关输入的建立和保持时间。

个人理解：1、建立时间（setup time）触发器在时钟沿到来之前，其数据的输入端的数据必须保持不变的时间；建立时间决定了该触发器之间的组合逻辑的最大延迟。

2、保持时间（hold time）触发器在时钟沿到来之后，其数据输入端的数据必须保持不变的时间；保持时间决定了该触发器之间的组合逻辑的最小延迟。

关于建立时间保持时间的考虑华为题目：时钟周期为T，触发器D1的建立时间最大为T1max，最小为T1min。

组合逻辑电路最大延迟为T2max，最小为T2min。

问：触发器D2的建立时间T3和保持时间T4应满足什么条件？分析：Tffpd：触发器输出的响应时间，也就是触发器的输出在clk时钟上升沿到来之后多长的时间内发生变化并且稳定，也可以理解为触发器的输出延时。

Tcomb：触发器的输出经过组合逻辑所需要的时间，也就是题目中的组合逻辑延迟。

Tsetup：建立时间Thold：保持时间Tclk：时钟周期建立时间容限：相当于保护时间，这里要求建立时间容限大于等于0。

保持时间容限：保持时间容限也要求大于等于0。

由上图可知，建立时间容限＝Tclk-Tffpd(max)-Tcomb(max)-Tsetup，根据建立时间容限≥0，也就是Tclk-Tffpd(max)-Tcomb(max)-Tsetup≥0，可以得到触发器D2的Tsetup≤Tclk-Tffpd(max)-Tcomb(max)，由于题目没有考虑Tffpd，所以我们认为Tffpd＝0，于是得到Tsetup≤T-T2max。

建立时间和保持时间信号经过传输线到达接收端之后，就牵涉到建立时间和保持时间这两个时序参数，Setup/Hold time是测试芯片对输入信号和时钟信号之间的时间要求，也就是它们表征了时钟边沿触发前后数据需要在锁存器的输入持续时间，是芯片本身的特性。

建立时间是指触发器的时钟信号上升沿到来以前，数据稳定不变的时间。

输入信号应提前时钟上升沿（如上升沿有效）T时间到达芯片，这个T就是建立时间Setup time.如不满足Setup time,这个数据就不能被这一时钟打入触发器，只有在下一个时钟上升沿，数据才能被打入触发器；保持时间是指触发器的时钟信号上升沿到来以后，数据也必须保持一段时间，数据保持不变以便能够稳定读取（信号在器件内部通过连线和逻辑单元时，都有一定的延时。

延时的大小与连线的长短和逻辑单元的数目有关，同时还受器件的制造工艺、工作电压、温度等条件的影响。

信号的高低电平转换也需要一定的过渡时间。

）。

如果holdtime不够，数据便不能被有效读取并转换为输出。

如果数据信号在时钟边沿触发前后持续的时间分别超过建立时间和保持时间，那么这部分超过的分量分别称为建立时间裕量和保持时间裕量。

（这期间其实还涉及到竞争冒险的问题，也就是毛刺，稍后在研究，建立保持时间的存在即是触发器内部的特性又在屏蔽毛刺方面起到了一定的作用。

）其实建立时间就是在脉冲信号到来时，输入信号已经稳定等待的时间；而保持时间是信号脉冲到来后，而输入信号还没有到达下降沿的时间。

举个例子：建立时间就是你到朋友家做客去早了，但是主人还没回来，你等待的时间就是建立时间；保持时间就是进入房子后，逗留的（有效）时间。

当然在实际测试中我发现时钟信号也是存在抖动和偏移的。

虽然系统时序设计中对时钟信号的要求非常严格，因为我们所有的时序计算都是以恒定的时钟信号为基准。

但实际中时钟信号往往不可能那么理想，常会出现抖动(Jitter)和偏移（Skew）问题。

（估计没有真正稳定的信号）。

建立时间、保持时间、传播延时、组合逻辑延时都是什么呢？建立时间（Setup Time）是指触发器的时钟信号上升沿到来之前，数据保持稳定不变的时间。

输入信号应该提前时钟上升沿（如上升沿有效）T su 时间到达芯片，这个 T su 就是建立时间。

如果不满足建立时间要求，这个数据就不能被这一时钟打入触发器，只有在下一个时钟上升沿，数据才能被打入触发器，或者说，该数据就会被永久“跳过”而未被“采样”。

举个例子：坐火车时需要提前到站检票安检，而不是一到火车站就可以乘坐，必须的提前到站的时间就是建立时间。

如果数据信号在时钟沿触发前的持续时间超过了建立时间 T su，那么这个时间间隔就叫做建立时间裕量。

保持时间（Hold Time）是指触发器的时钟信号上升沿到来之后，数据保持稳定不变的时间（数据保持不变以便能够稳定读取，如果保持时间不满足的话，那么数据便不能被有效读取并转换为输出）。

如果数据信号在时钟沿触发后的持续时间超过了保持时间T h，那么这个时间间隔就叫做保持时间裕量。

总结（Summary）：建立时间和保持时间这两个时序参数是测试芯片对输入信号和时钟信号之间的时间要求，也就是它们表征了时钟边沿触发前后数据需要在锁存器的输入持续时间，是芯片本身的特性。

其实，这期间其实还涉及到竞争冒险的问题，也就是毛刺，建立保持时间的存在即是触发器内部的特性又在屏蔽毛刺方面起到了一定的作用。

传播延迟（Propagation Delay）是指一个数字信号从器件（一般是DFF，符号表示为T cq）的输入端到输出端所需的时间。

一般在FPGA 中是指时钟上升沿之后延时T cq的时间，数据才到达寄存器Q 端。

区别于门传播延时：证明其对输入信号变化响应有多快，表示为信号通过该门所经历的时间，定义为输入信号和输出信号波形在50% 翻转点之间的时间。

组合逻辑延时（Combinational Logic Delay）是指两级寄存器之间的输出端 Q 到输入端 D 之间的组合逻辑延时，符号表示为 T logic 。
