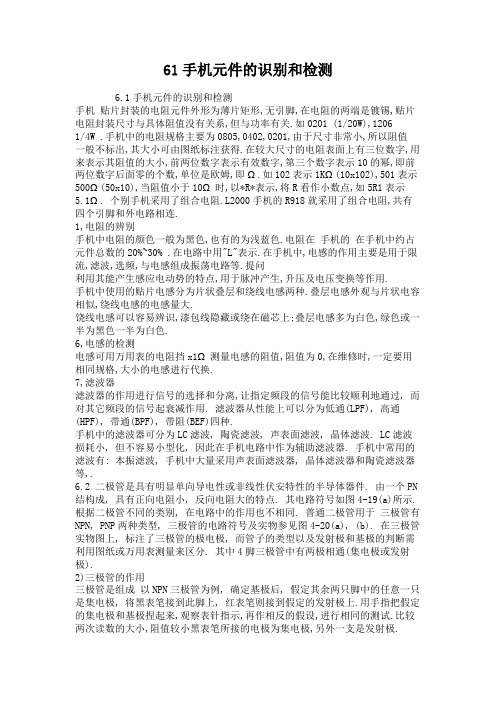

61手机元件的识别和检测6.1手机元件的识别和检测手机贴片封装的电阻元件外形为薄片矩形,无引脚,在电阻的两端是镀锡,贴片电阻封装尺寸与具体阻值没有关系,但与功率有关.如0201 (1/20W),12061/4W .手机中的电阻规格主要为0805,0402,0201,由于尺寸非常小,所以阻值一般不标出,其大小可由图纸标注获得.在较大尺寸的电阻表面上有三位数字,用来表示其阻值的大小,前两位数字表示有效数字,第三个数字表示10的幂,即前两位数字后面零的个数,单位是欧姆,即Ω.如102表示1KΩ(10x102),501表示500Ω(50x10),当阻值小于10Ω时,以*R*表示,将R看作小数点,如5R1表示5.1Ω. 个别手机采用了组合电阻.L2000手机的R918就采用了组合电阻,共有四个引脚和外电路相连.1,电阻的辨别手机中电阻的颜色一般为黑色,也有的为浅蓝色.电阻在手机的在手机中约占元件总数的20%~30% .在电路中用"L"表示.在手机中,电感的作用主要是用于限流,滤波,选频,与电感组成振荡电路等.提问利用其能产生感应电动势的特点,用于脉冲产生,升压及电压变换等作用.手机中使用的贴片电感分为片状叠层和绕线电感两种.叠层电感外观与片状电容相似,绕线电感的电感量大.饶线电感可以容易辨识,漆包线隐藏或绕在磁芯上;叠层电感多为白色,绿色或一半为黑色一半为白色.6,电感的检测电感可用万用表的电阻挡x1Ω测量电感的阻值,阻值为0,在维修时,一定要用相同规格,大小的电感进行代换.7,滤波器滤波器的作用进行信号的选择和分离,让指定频段的信号能比较顺利地通过, 而对其它频段的信号起衰减作用. 滤波器从性能上可以分为低通(LPF), 高通(HPF), 带通(BPF), 带阻(BEF)四种.手机中的滤波器可分为LC滤波, 陶瓷滤波, 声表面滤波, 晶体滤波. LC滤波损耗小, 但不容易小型化, 因此在手机电路中作为辅助滤波器. 手机中常用的滤波有: 本振滤波, 手机中大量采用声表面滤波器, 晶体滤波器和陶瓷滤波器等,.6.2 二极管是具有明显单向导电性或非线性伏安特性的半导体器件. 由一个PN 结构成, 具有正向电阻小, 反向电阻大的特点. 其电路符号如图4-19(a)所示. 根据二极管不同的类别, 在电路中的作用也不相同. 普通二极管用于三极管有NPN, PNP两种类型, 三极管的电路符号及实物参见图4-20(a), (b). 在三极管实物图上, 标注了三极管的极电极, 而管子的类型以及发射极和基极的判断需利用图纸或万用表测量来区分. 其中4脚三极管中有两极相通(集电极或发射极).2)三极管的作用三极管是组成以NPN三极管为例, 确定基极后, 假定其余两只脚中的任意一只是集电极, 将黑表笔接到此脚上, 红表笔则接到假定的发射极上.用手指把假定的集电极和基极捏起来,观察表针指示,再作相反的假设,进行相同的测试.比较两次读数的大小,阻值较小黑表笔所接的电极为集电极,另外一支是发射极.(3) 三极管好坏的判别:三极管的好坏可通过用万用表的R×1K或R×100 Ω挡测试三极管的BE结, BC 结和CE极间正反向电阻来判断. BE结和BC结均为PN结特性, 故与二极管的检测方法相似.3,场效应管场效应管简称FET, 它是用电压控制电流的半导体器件. 场效应管有三个电极, 分别是: 栅极G, 源极S, 漏极D. 从制作工艺的角度, 场效应管可分为结型(JFET)和绝缘栅型(MOSFET)两类.1) 场效应管的识别场效应管与三极管都可以作为放大器, 二者有许多相似之处.2) 场效应管的检测方法场效应管的外形与三极管相同, 在电路板上很难辨别哪个是场效应管, 哪个是三极管, 一般借助于图纸才能确定. 场效应管类型的检测:(1)JFET型及栅极G的判别:(2)MOSFET的判别:(3)MOS管好坏的判别:(4) FET使用注意事项:4. 集成模块集成模块, 或称由于IC有许多引脚, 外围组件又多, 所以要判断IC的好坏比较困难, 常用在路测量法, 触摸法, 观察法(加电发烫, 大电流, 也有鼓包, 变色)和元件置换法, 对照法等.4.5.6电声器件和压手机中的键盘电路(除触摸屏)一般是4×5矩阵动态扫描方式. 其中行线(ROW)通过电阻分压为高电平, 列线(COL)由CPU逐一扫描, 低电平有效, 当某一键按下时, 对应交叉点上的行线, 列线同时为低电平, CPU根据检测到的电平来识别此键.2. 液晶显示器手机上的显示器常用液晶显示器(LCD), 可以显示数字, 文字, 符号和图形等, 由专用芯片来开发区职业技术学院。
手机常用元器件简要介绍手机是现代人的生活必备品之一，而手机常用元器件则是手机能够实现通讯、游戏、拍照等各种功能的重要组成部分。
本文将就手机常用元器件进行简要介绍。
一、CPU(中央处理器)CPU是手机中最重要的元器件之一，可以称之为手机的大脑。
它负责执行整个系统的指令和计算操作，是所有操作的中心。
随着技术的不断进步，手机CPU的速度和性能也在快速提高，现在很多高端手机搭载的是十二核或更多核的CPU。
二、存储芯片手机存储芯片是指手机中用于存储各种数据的芯片，包括RAM、ROM和闪存。
RAM是指随机存储器，是暂时存储数据的地方，手机中的应用程序和实时数据都是存储在RAM中。
ROM是指只读存储器，用于存储系统程序和系统相关数据。
而闪存则是指手机中常用的存储芯片，它具有读写速度快、容量大等特点。
三、屏幕显示模组手机的屏幕是我们对手机进行各种操作的主要途径，因此屏幕显示模组是手机必不可少的组成部分之一。
主要有LCD、OLED、AMOLED等种类。
其中AMOLED屏具有高亮度、对比度等优点，是很多高端手机的选择。
四、电池管理芯片随着手机功能的增加，对于电池的需求也越来越高。
电池管理芯片主要负责控制电池的充电和放电，以及避免电池过度放电和过度充电。
这些芯片的主要作用是管理电池的电量，保护电池，延长电池的使用寿命。
五、无线通信芯片无线通信芯片是手机里实现通讯的重要组成部分。
这些芯片是手机与基站进行通讯的媒介，可以是4G通信模块、5G通信模块等，用于实现本地通讯和网络通讯。
六、摄像头现在的手机已不再只是通讯工具，还是拍摄照片和视频的良好工具。
摄像头是实现拍摄功能的核心元器件，其质量的好坏也将直接影响到拍摄效果。
现在手机中大多数都配备了前后双摄像头甚至三摄像头，提供更好的拍摄体验。
七、陀螺仪陀螺仪是一种根据角速度测量重力、方向等转动状态的元器件。
手机中有两种类型的陀螺仪，分别为三轴陀螺仪和六轴陀螺仪，其主要作用是为手机提供加速度和方向数据，判断手机的运动状态，从而实现很多实用的功能，如自动屏幕旋转等。
手机常用元器件的识别及检测随着手机的不断普及，手机元器件的种类也越来越多，甚至是越来越复杂。
对于手机爱好者和维修工程师来说，识别和检测手机元器件变得越来越重要。
在这篇文章中，我们将讨论手机常用元器件的识别和检测方法。
一、电池电池是手机最重要的组成部分之一，如果电池出现问题，整个手机都无法正常工作。
因此，识别和检测电池的状态非常关键。
在识别手机电池时，需要注意以下几个方面：1. 电池外观是否有变形、裂纹等损伤2. 电池的标识和标志是否清晰可见3. 电池的尺寸和电容是否符合规格4. 电池是否漏液在检测电池时，可以使用万用表来测试电池的电压和电流是否正常。
如果电压和电流低于规范值，则需要更换电池。
二、屏幕屏幕是手机最易损坏的组成部分之一。
如果手机屏幕被损坏，不仅会影响手机的外观，还会影响到手机使用体验。
因此，识别和检测屏幕的状态也非常重要。
在识别手机屏幕时，需要注意以下几个方面：1. 屏幕的显示效果是否正常2. 屏幕是否有碎裂、划痕等损伤3. 屏幕触摸是否灵敏在检测屏幕时，可以使用专业的屏幕检测仪来测试屏幕的亮度、色彩和对比度等性能。
如果屏幕存在问题，则需要更换屏幕。
三、主板主板是手机最核心的部件之一，如果主板出现故障，整个手机都将无法正常工作。
因此，识别和检测主板的状态也非常重要。
在识别手机主板时，需要注意以下几个方面：1. 主板的外观是否有腐蚀、氧化等情况2. 主板的标识和标志是否清晰可见3. 主板上的元器件是否插好4. 主板是否有焊接问题在检测主板时，可以使用专业的主板检测仪来测试主板上各个元器件的工作状态。
如果主板存在问题，则需要更换主板。
四、其他元器件除了电池、屏幕和主板之外，手机还包括许多其他元器件，比如摄像头、音频插孔和按键等。
在识别这些元器件时，也需要注意它们的外观、标识和工作状态。
在检测这些元器件时，可以使用专业的检测仪器，比如摄像头测试仪、音频测试仪和按键测试仪。
如果发现存在问题，则需要更换相应的元器件。
第3章手机主要元器件及电路识别与检测3.1 手机主要元器件识别与检测电阻、电容、电感、二极管、三极管、场效应管、稳压块、集成电路、VCO组件、晶体振荡器、滤波器、功放、微带线耦合器、天线、送话器、受话器、振铃、振子、干簧管、霍尔元件、接插件、手机键盘电路板等。
3.2.1 典型手机整机拆装训练数字手机的拆装方法手机外壳拆装可分为两种情况，一种是带螺钉的外壳，如三星SGH600、800，A188，摩托罗拉L2000等，它们拆装较简便；另一种是不带螺钉而带卡扣装配的手机外壳，如摩托罗拉V998、V8088，爱立信T28，西门子3508等，用普通工具很难，拆卸时必须使用专用工具，否则会损坏机壳。
手机拆装的注意事项：(1)养成良好的维修习惯，拆卸下的元器件要存放在专用元器件盒内，以免丢失，不能复原。
(2)防静电干扰。
(3)带螺钉的要防止螺钉滑丝，否则既拆不开，又装不上。
(4)带卡扣的要防止硬撬，以免损坏卡扣，不能重装复原。
(5)显示屏为易损元件，拆装时要十分小心，尤其是翻盖上带液晶屏的手机，如V998，V8088等，在更换显示屏时更要小心慎重，以免损坏显示屏和灯板以及连接显示屏到主板的软连接带。
尤其注意显示屏上的软连线，不能折叠，对于显示屏轻取轻放，不能用力过大，不要用风枪吹屏幕，也不能用清洗液清洗屏幕，否则屏幕将不显示。
(6)翻盖式和折叠式的手机都有磁控管类器件，换壳重装时，不要遗忘小磁铁，以免磁控管失控，造成手机无信号指示。
(7)重装前板与主板无屏蔽罩的手机时，切莫遗忘安装挡板(带挡板的以三星系列手机居多)，以免手机加电时前后板元件短路，损坏手机。
数字手机的拆装实例摩托罗拉V988手机的拆装步骤诺基亚3210手机的拆机步骤。
元器件的检测方法与经验1.外观检查：元器件的外观检查是最基本的检测方法之一、通过仔细观察元器件的外观，包括颜色、形状、尺寸等，可以初步判断元器件的质量。
2.焊接质量检测：对于需要进行焊接的元器件，焊接质量的检测非常重要。
常用的检测方法包括目测、外观检查、X光检测等。
3.电气性能测试：元器件的电气性能测试可以通过测量其特定的电气参数来进行。
例如，对电解电容进行漏电流测试、直流电阻测试和容量测试等。
4.台阶测试：通过阶跃波形的激励，观察元器件输出的波形来判断其稳定性和响应速度。
常见的台阶测试包括上升边沿、下降边沿、上升时间、下降时间等。
5.温度测试：温度对一些元器件的性能有很大影响。
因此，进行温度测试可以帮助判断元器件是否能够在高温或低温环境下正常工作。
6.老化测试：为了检测元器件的可靠性和寿命，在正常工作条件下进行长时间的老化测试是必要的。
常见的老化测试方法包括高温老化、低温老化和恒定温度老化。
7.可靠性测试：可靠性是评估元器件质量的一个重要指标。
通过进行可靠性测试，如振动测试、冲击测试、温湿循环测试等，可以评估元器件在特定环境下的可靠性。
8.环境适应性测试：对于在特殊环境下工作的元器件，如防水、防尘、防腐等，需要进行相应的环境适应性测试，以确保元器件能够正常工作。
除了上述的检测方法，以下是一些元器件检测经验：1.针对不同类型的元器件，需要使用适当的检测仪器和设备。
例如，对于电容的测试，应选择电容测试仪；对于电阻的测试，应选择万用表或电阻测试仪等。
2.在进行元器件测试之前，应对测试仪器进行校准，以确保测试结果的准确性。
3.在测试过程中，应严格按照相关的测试标准和测试步骤进行操作。
4.需要重视测试数据的记录和分析，在测试结束后对数据进行统计和总结，以便找出潜在的问题和改进措施。
5.需要培养技术人员的专业知识和经验，不断学习新的检测方法和技术，以应对不断发展的元器件技术。
总之，元器件的检测方法与经验是确保电子产品质量的重要环节。
手机主板中的电子元件识别、作用、测量方法电阻[]符号R （在看图纸的时候例R320 那就是电阻）实物识别：中间为黑色，两别为银色。
中间少数为蓝色或绿色。
电阻的特性：电阻是耗能元件，电能转变热能散发掉，对信号有衰减作用，即能通直流电也能通交流。
测量方法：选择一个合适的欧姆档位（如20K）两只表笔分别接触电阻两端。
万用表上显示的数值便是电阻的阻值，若显示为零点几，则选档太大。
需调小档位在测。
若永为无穷大即显示“1”则选档太小。
需适当调大档位再测。
电容：符号C （同上）实物识别：中间为咖啡色或土黄色，两别为银色。
特性：具有通交流隔直流，通高频阻低频的特性电容的作用：滤波、耦合、振荡、旁路、升压作用可以使用欧姆档，用表笔测两极，如果读数渐升高，就是好的，读数无穷大，或很小，就说明电容有问题了。
二极管符号：见图(图1）实物识别：黑色或白色和浅灰色、个头比电阻大。
二极管的作用：开关、发光、稳压、变容二极管测量方法：加反偏电压时候为无穷大。
用二极管档测，红黑表笔分别就出二极管两端，若显示为“1”则红笔接的事负极，黑笔接的是正极。
若显示为几百欧姆，则红接正，黑接负。
如果显示为“0”二极管击穿。
若第一次测显示无穷大，调换表笔再测，若依旧为无穷大。
则为二极管开路。
若显示为几百欧姆为好。
若第一次测得为“0”说明二极管击穿，若第一次和第二次测得的阻值不一样，换之。
三极管。
三极管分为PNP NPN型三极管3个角的多用于手机的控制电路4个角的多用于手机放大电路NPN型三极管：集电极必须接电源正极，发射极接电源的负极，当基极有电源供给时，三极管才能工作、PNP型三极管：发射极必须接电源正极。
集电极接电源负极，同样基极也为控制级，必须有电源供给时，三极管才能工作、三极管的作用：开关、放大、旁路、振荡、判断好坏：（附图2）用二极管档测。
红笔放在B级黑笔依次测C级和E极。
若两次都是显示为无穷大“1”为PNP型三极管。
若显示的阻值为几百欧姆为NPN型三极管。
