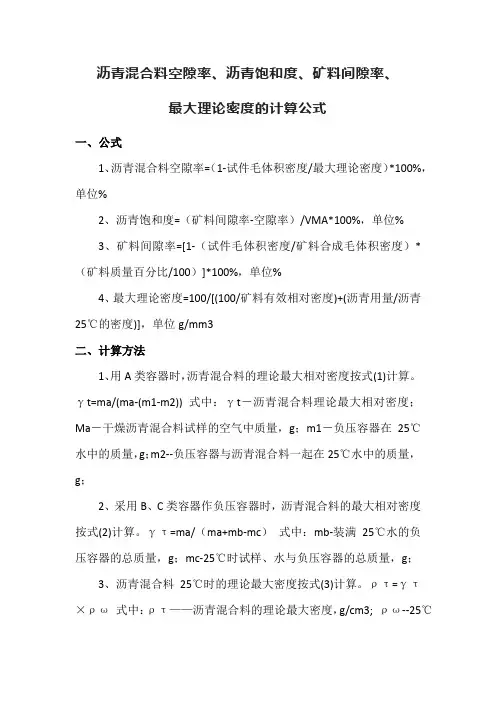

沥青混合料密度 表干法 计算 理论最大相对密度程序

沥青混合料空隙率、沥青饱和度、矿料间隙率、
最大理论密度的计算公式
一、公式
1、沥青混合料空隙率=（1-试件毛体积密度/最大理论密度）*100%，单位%
2、沥青饱和度=（矿料间隙率-空隙率）/VMA*100%，单位%
3、矿料间隙率=[1-（试件毛体积密度/矿料合成毛体积密度）*（矿料质量百分比/100）]*100%，单位%
4、最大理论密度=100/[(100/矿料有效相对密度)+(沥青用量/沥青25℃的密度)]，单位g/mm3
二、计算方法
1、用A类容器时，沥青混合料的理论最大相对密度按式(1)计算。

γt=ma/(ma-(m1-m2)) 式中：γt－沥青混合料理论最大相对密度；Ma－干燥沥青混合料试样的空气中质量，g；m1－负压容器在25℃水中的质量，g；m2--负压容器与沥青混合料一起在25℃水中的质量，g；
2、采用B、C类容器作负压容器时，沥青混合料的最大相对密度按式(2)计算。

γτ=ma/（ma+mb-mc）式中：mb-装满25℃水的负压容器的总质量，g；mc-25℃时试样、水与负压容器的总质量，g；
3、沥青混合料25℃时的理论最大密度按式(3)计算。

ρτ=γτ×ρω式中：ρτ——沥青混合料的理论最大密度，g/cm3; ρω--25℃
时水的密度，0．9971g/cm3。

同一试样至少平行试验两次，取平均值作为试验结果，计算至小数点后三位。

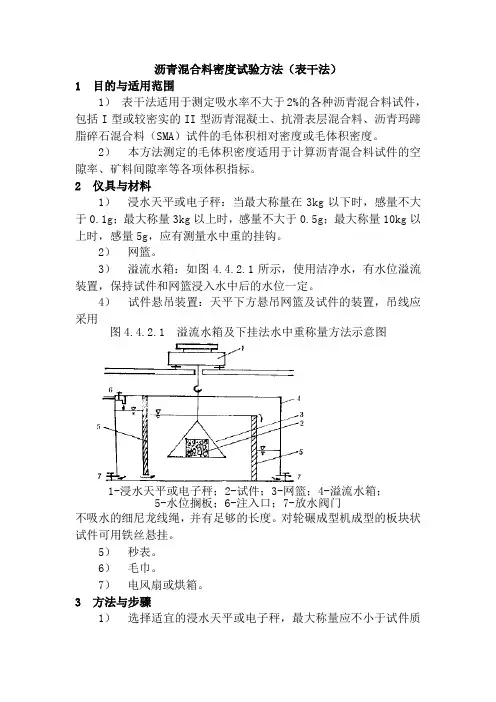

沥青混合料密度试验方法（表干法）1 目的与适用范围1）表干法适用于测定吸水率不大于2%的各种沥青混合料试件，包括I型或较密实的II型沥青混凝土、抗滑表层混合料、沥青玛蹄脂碎石混合料（SMA）试件的毛体积相对密度或毛体积密度。

2）本方法测定的毛体积密度适用于计算沥青混合料试件的空隙率、矿料间隙率等各项体积指标。

2 仪具与材料1）浸水天平或电子秤：当最大称量在3kg以下时，感量不大于0.1g；最大称量3kg以上时，感量不大于0.5g；最大称量10kg以上时，感量5g，应有测量水中重的挂钩。

2）网篮。

3）溢流水箱：如图4.4.2.1所示，使用洁净水，有水位溢流装置，保持试件和网篮浸入水中后的水位一定。

4）试件悬吊装置：天平下方悬吊网篮及试件的装置，吊线应采用图4.4.2.1 溢流水箱及下挂法水中重称量方法示意图1-浸水天平或电子秤；2-试件；3-网篮；4-溢流水箱；5-水位搁板；6-注入口；7-放水阀门不吸水的细尼龙线绳，并有足够的长度。

对轮碾成型机成型的板块状试件可用铁丝悬挂。

5）秒表。

6）毛巾。

7）电风扇或烘箱。

3 方法与步骤1）选择适宜的浸水天平或电子秤，最大称量应不小于试件质量的1.25倍，且不大于试件质量的5倍。

2）除去试件表面的浮粒，称取干燥试件的空中质量（ma），根据选择的天平的感量读数，准确至0.1g、0.5g或5g。

3）挂上网篮，浸入溢流水箱中，调节水位，将天平调平或复零，把试件置于网篮中（注意不要晃动水）浸水中约3min～5min，称取水中质量（mw）。

若天平读数持续变化，不能很快达到稳定，说明试件吸水较严重，不适用于此法测定，应改用本规程4.6的蜡封法测定。

4）从水中取出试件，用洁净柔软的拧干湿毛巾轻轻擦去试件的表面水（不得吸走空隙内的水），称取试件的表干质量（mf）。

5）对从路上钻取的非干燥试件可先称取水中质量（mw），然后用电风扇将试件吹干至恒重（一般不少于12h，当不需进行其它试验时，也可用60℃±5℃烘箱烘干至恒重），再称取空中质量（ma）。

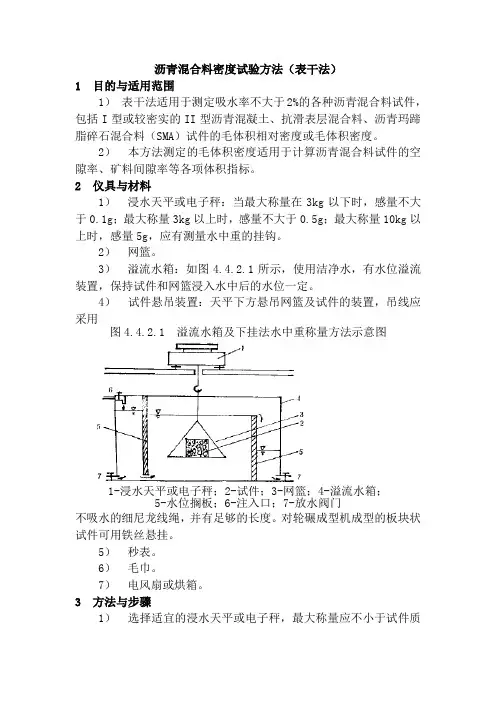

沥青混合料密度试验方法（表干法）1 目的与适用范围1）表干法适用于测定吸水率不大于2%的各种沥青混合料试件，包括I型或较密实的II型沥青混凝土、抗滑表层混合料、沥青玛蹄脂碎石混合料（SMA）试件的毛体积相对密度或毛体积密度。

2）本方法测定的毛体积密度适用于计算沥青混合料试件的空隙率、矿料间隙率等各项体积指标。

2 仪具与材料1）浸水天平或电子秤：当最大称量在3kg以下时，感量不大于0.1g；最大称量3kg以上时，感量不大于0.5g；最大称量10kg以上时，感量5g，应有测量水中重的挂钩。

2）网篮。

3）溢流水箱：如图4.4.2.1所示，使用洁净水，有水位溢流装置，保持试件和网篮浸入水中后的水位一定。

4）试件悬吊装置：天平下方悬吊网篮及试件的装置，吊线应采用图4.4.2.1 溢流水箱及下挂法水中重称量方法示意图1-浸水天平或电子秤；2-试件；3-网篮；4-溢流水箱；5-水位搁板；6-注入口；7-放水阀门不吸水的细尼龙线绳，并有足够的长度。

对轮碾成型机成型的板块状试件可用铁丝悬挂。

5）秒表。

6）毛巾。

7）电风扇或烘箱。

3 方法与步骤1）选择适宜的浸水天平或电子秤，最大称量应不小于试件质量的1.25倍，且不大于试件质量的5倍。

2）除去试件表面的浮粒，称取干燥试件的空中质量（ma），根据选择的天平的感量读数，准确至0.1g、0.5g或5g。

3）挂上网篮，浸入溢流水箱中，调节水位，将天平调平或复零，把试件置于网篮中（注意不要晃动水）浸水中约3min～5min，称取水中质量（mw）。

若天平读数持续变化，不能很快达到稳定，说明试件吸水较严重，不适用于此法测定，应改用本规程4.6的蜡封法测定。

4）从水中取出试件，用洁净柔软的拧干湿毛巾轻轻擦去试件的表面水（不得吸走空隙内的水），称取试件的表干质量（mf）。

5）对从路上钻取的非干燥试件可先称取水中质量（mw），然后用电风扇将试件吹干至恒重（一般不少于12h，当不需进行其它试验时，也可用60℃±5℃烘箱烘干至恒重），再称取空中质量（ma）。

压实沥青混合料密度试验（表干法)监测方案1 目的与适用范围1.1 表干法适用于测定吸水率不大于2％的各种沥青混合料试件，包括密级配沥青混土、沥青玛蹄脂碎石混合料（SMA）和沥青稳定碎石等沥青混合料试件的毛体积相对密度或毛体积密度。

标准温为25℃±0.5℃。

1.2 本方法测定的毛体积相对密度和毛体积密度适用于计算沥青混合料试件的空隙率、矿料间隙率等各项体积指标。

2 编制依据《公路工程沥青及沥青混合料试验规程》JTG E20-20113 仪具与材料技术要求3.1 浸水天平或电子天平：当最大称量在3kg以下时，感量不大于0.1g；最大称量3kg以上时，感量不大于0.5g。

应有测量水中重的挂钩。

3.2 网篮。

3.3 溢流水箱：使用洁净水，有水位溢流装置，保持试件和网篮浸入水中后的水位一定。

能调整水温至25℃±0.5℃。

3.4试件悬吊装置：天平下方悬吊网篮及试件的装置，吊线应采用不吸水的细尼龙线绳，并有足够的长度。

对轮碾成型机成型的板块状试件可用铁丝悬挂。

3.5秒表。

3.6毛巾。

3.7电风扇或烘箱。

4 方法与步骤4.1 准备试件。

试验前试件宜在阴凉处保存（温度不宜高于35℃），放置在水平面上，不要使试件产生变形。

4.2 选择适宜的浸水天平或电子秤，最大称量应满足试件质量的要求。

4.3 除去试件表面的浮粒，称取干燥试件的空中质量（m），根据选择的天平的a感量读数，准确至0.1g或0.5g。

4.4 将溢流水箱水稳保持在25℃±0.5℃。

挂上网篮，浸入溢流水箱中，调节水位，将天平调平或复零，把试件置于网篮中（注意不要晃动水）浸水中3-5min，）。

若天平读数持续变化，不能很快达到稳定，说明试件吸水称取水中质量（mw较严重，不适用于此法测定，应改用蜡封法测定。

4.5 从水中取出试件，用洁净柔软的拧干湿毛巾轻轻擦去试件的表面水（不得吸）。

从试件拿出水面到擦拭结束不宜超走空隙内的水），称取试件的表干质量（mf过5s，称量过程中流出的水不得再擦拭。

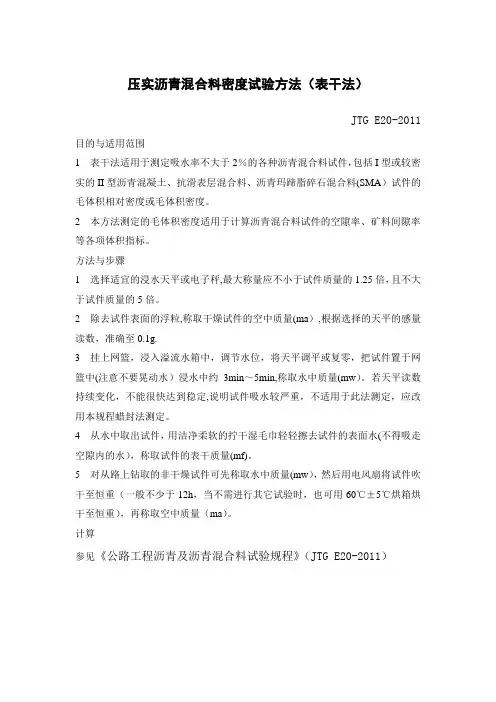

压实沥青混合料密度试验方法（表干法）
JTG E20-2011目的与适用范围
1 表干法适用于测定吸水率不大于2％的各种沥青混合料试件，包括I型或较密实的II型沥青混凝土、抗滑表层混合料、沥青玛蹄脂碎石混合料(SMA）试件的毛体积相对密度或毛体积密度。

2 本方法测定的毛体积密度适用于计算沥青混合料试件的空隙率、矿料间隙率等各项体积指标。

方法与步骤
1 选择适宜的浸水天平或电子秤,最大称量应不小于试件质量的1.25倍，且不大于试件质量的5倍。

2 除去试件表面的浮粒,称取干燥试件的空中质量(ma）,根据选择的天平的感量读数，准确至0.1g.
3 挂上网篮，浸入溢流水箱中，调节水位，将天平调平或复零，把试件置于网篮中(注意不要晃动水）浸水中约3min～5min,称取水中质量(mw）。

若天平读数持续变化，不能很快达到稳定,说明试件吸水较严重，不适用于此法测定，应改用本规程蜡封法测定。

4 从水中取出试件，用洁净柔软的拧干湿毛巾轻轻擦去试件的表面水(不得吸走空隙内的水），称取试件的表干质量(mf)。

5 对从路上钻取的非干燥试件可先称取水中质量(mw），然后用电风扇将试件吹干至恒重（一般不少于12h，当不需进行其它试验时，也可用60℃±5℃烘箱烘干至恒重），再称取空中质量（ma）。

计算
参见《公路工程沥青及沥青混合料试验规程》（JTG E20-2011）。

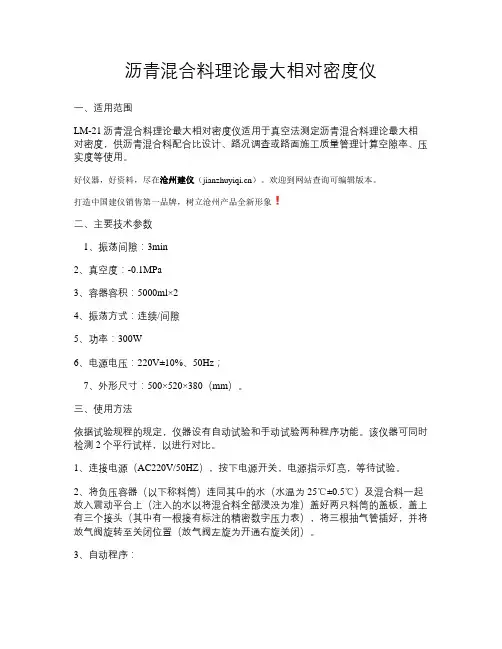

沥青混合料理论最大相对密度仪一、适用范围LM-21沥青混合料理论最大相对密度仪适用于真空法测定沥青混合料理论最大相对密度，供沥青混合料配合比设计、路况调查或路面施工质量管理计算空隙率、压实度等使用。

好仪器，好资料，尽在沧州建仪（）。

欢迎到网站查询可编辑版本。

打造中国建仪销售第一品牌，树立沧州产品全新形象二、主要技术参数1、振荡间隙：3min2、真空度：-0.1MPa3、容器容积：5000ml×24、振荡方式：连续/间隙5、功率：300W6、电源电压：220V±10%、50Hz；7、外形尺寸：500×520×380（mm）。

三、使用方法依据试验规程的规定，仪器设有自动试验和手动试验两种程序功能。

该仪器可同时检测2个平行试样，以进行对比。

1、连接电源（AC220V/50HZ），按下电源开关，电源指示灯亮，等待试验。

2、将负压容器（以下称料筒）连同其中的水（水温为25℃±0.5℃）及混合料一起放入震动平台上（注入的水以将混合料全部浸没为准）盖好两只料筒的盖板，盖上有三个接头（其中有一根接有标注的精密数字压力表），将三根抽气管插好，并将放气阀旋转至关闭位置（放气阀左旋为开通右旋关闭）。

3、自动程序：3.1按“停机”键系统复位后，按下“自动”键，自动指示灯亮，。

按照仪器的预置程序，仪器将先抽气两分钟计数器计时，在抽气过程中旋转调压阀（调压阀左旋数字增大右旋数字减小），使料筒真空度达到3.7Kpa（±0.3 Kpa ），两分钟抽气结束计数板归零重新开始计时，真空泵和震动工作台同步工作15 min（±2min）后同时停止工作，系统退出“自动程序”。

3.2在自动程序中，按“停机”键，系统将退出自动程序并复位系统。

自动程序试验结束，操作者认为试验已达到要求，即可以旋转放气阀缓慢卸压（通过真空表读数来控制卸压速度，卸压速度不得大于8 Kpa/s）使料筒内压力逐渐恢复至大气压。

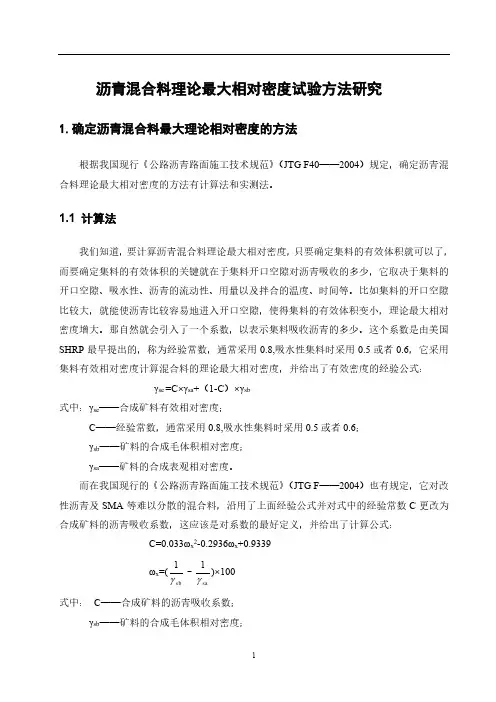

沥青混合料理论最大相对密度试验方法研究1.确定沥青混合料最大理论相对密度的方法根据我国现行《公路沥青路面施工技术规范》（JTG F40——2004）规定，确定沥青混合料理论最大相对密度的方法有计算法和实测法。

1.1 计算法我们知道，要计算沥青混合料理论最大相对密度，只要确定集料的有效体积就可以了，而要确定集料的有效体积的关键就在于集料开口空隙对沥青吸收的多少，它取决于集料的开口空隙、吸水性、沥青的流动性、用量以及拌合的温度、时间等。

比如集料的开口空隙比较大，就能使沥青比较容易地进入开口空隙，使得集料的有效体积变小，理论最大相对密度增大。

那自然就会引入了一个系数，以表示集料吸收沥青的多少。

这个系数是由美国SHRP 最早提出的，称为经验常数，通常采用0.8,吸水性集料时采用0.5或者0.6，它采用集料有效相对密度计算混合料的理论最大相对密度，并给出了有效密度的经验公式：γse =C×γsa +（1-C ）×γsb式中：γse ——合成矿料有效相对密度；C ——经验常数，通常采用0.8,吸水性集料时采用0.5或者0.6； γsb ——矿料的合成毛体积相对密度； γsa ——矿料的合成表观相对密度。

而在我国现行的《公路沥青路面施工技术规范》（JTG F ——2004）也有规定，它对改性沥青及SMA 等难以分散的混合料，沿用了上面经验公式并对式中的经验常数C 更改为合成矿料的沥青吸收系数，这应该是对系数的最好定义，并给出了计算公式：C=0.033ωx 2-0.2936ωx +0.9339 ωx =(sbγ1–saγ1)×100式中： C ——合成矿料的沥青吸收系数；γsb ——矿料的合成毛体积相对密度；γsa ——矿料的合成表观相对密度； ωx ——矿料的合成吸水率。

沥青吸收系数的公式是我国学者经过试验研究，由沥青浸渍密度反算得到的不同吸水率的C 值，见下图：由此可知，当C 值采用0.8时，吸水率为0.482；当C 值采用0.6时，吸水率为1.338；当C 值采用0.5时，吸水率为1.871。

压实沥青混合料试件的密度试验操作细则1.水中重法1.1总则本细则采用水中重法测定沥青混合料视密度，并根据沥青混合料配合比及沥青用量计算理论密度、空隙率、沥青体积百分率、沥青饱和度、矿料间隙等物理指标的方法。

本方法适用于按规定方法成形的试件，并适用于从沥青路面钻取或切制的沥青混合料非干燥试件。

水中重法仅适用于密度为Ⅰ型沥青混合料试件使用，但不适用于使用了吸水性大的级料的沥青混合料试件。

本细则参照现行规定JTJ052-2000编制。

1.2.仪器设备静水天平：最大称量5Kg，感量0.05g。

1.3.试验步骤除去试件表面浮粒，称量干燥试件空中质量。

将静水天平调零，把试件置于网篮中，浸水一分钟，称取水中质量。

1.4.数据处理密实的沥青混合料试件的视密度:P S =mwmama-×Pw式中： PS----试件的视密度(g/cm3)ma----干燥的试件的实中质量gmw----试件的水中质量gPw---常温水的密度=1g/cm32.表干法2.1.总则本细则为采用表干法测定沥青混合料的毛体积密度，并根据沥青混合料配合比及沥青用量计算理论密度、空隙率、沥青体积百分率、沥青饱和度、矿料间障率等物理指标的方法。

本细则适用于按规定方法成形的试件，也适用于从沥青路面钻取的沥青混合料芯样。

表干法适用于表面较粗但较密实的Ⅰ型或Ⅱ型沥青混凝土试件使用，但不适用于吸水率大于2％的沥青混合料试件。

2.2.仪器设备浸水天平、毛巾、电风扇等。

2.3.试验步骤除去试样表面的浮粒，称取干燥试件的空中质量。

将静水天平调零后，称取试件的水中质量。

从水中取出试件，用洁净柔软的湿毛巾擦去试件的表面水，立即称取试样的表干质量。

2.4.数据处理试件的表干密度:P S =mwmfma-×PW式中： PS------试件的表干密度(g/cm 3)PW-----常温水的密度gma-----干燥试件空中质量gmw----试件的水中重量gmf-----试件的表干质量g3.蜡封法3.1.总则本细则规定采用蜡封法测定沥青混合料毛体积密度，并根据沥青混合料的配合比及沥青用量计算等理论密度、空隙率、沥青体积百分率、沥青饱和度、矿料间隙等物理指标的方法。

浅论沥青混合料密度试验方法选择摘要：本文首先介绍了在沥青混合料试验中常用的毛体积密度以及最大理论相对密度试验方法及其使用条件，以期为相关从业人员试验研究提供合理的参考。

关键词：沥青混合料；密度；试验方法1沥青混合料毛体积密度试验方法1.1沥青混合料密度试验表干法表干法主要用于于吸水率小于2%的各种沥青混合料试件的毛体积密度的测定，包括ac类沥青混凝土试件，sma沥青玛蹄脂碎石混合料试件等密级配以及间断级配沥青混合料实践的毛体积密度，以便于进一步计算空隙率以及矿料间隙率等指标。

表干法的试验步骤为首先，选择合适的浸水天平，天平的量程需要根据试件质量决定，一般量程选择在5~20kg左右，量程范围控制在试件质量的1.25~5倍之间。

将制备好的试件除去表面的松散颗粒，首先称取其干重ma精确至0.1g，之后将试件浸于水中3~5min左右，在浸水天平下方挂置网篮，称取试件的水中重mw，如果天平读数变化幅度较大，而且不能趋于稳定，表明试件的空隙率较大，吸水率较大，必须修改毛体积密度的测试方法。

测得水中重后，将试件取出，用洁净湿润的毛巾擦除试件表面水份，注意避免吸走空隙内内部水分，置于天平上称取试件的表干重mf。

试件的毛体积密度计算公式如下：γf＝ma/（mf－mw）式中：γf—表干法测定的试件毛体积相对密度；ma—试件的干重，g；mw—试件的水中重，g；mf—试件的表干重，g。

1.2沥青混合料密度试验蜡封法如果沥青混合料试件的吸水率较大，超过2%的开级配或者间断级配类沥青混合料，其毛体积密度的测定就不能采用水中重法，可以改由蜡封法测定。

蜡封法浸水天平的选择与表干法类似，天平的量程同样需要根据试件质量决定，一般量程选择在5~20kg左右，量程范围控制在试件质量的1.25~5倍之间。

试验首先将制备好的试件除去表面的松散颗粒，称取其干重ma精确至0.1g，然后将试件置于4-5℃的低温环境下冷却半小时以上，取出后立即浸入融化好的石蜡溶液中，当试件表面被石蜡表面完全裹覆后，置于常温下静止半小时后再称取干重mp，然后在在浸水天平下方挂置网篮，称取蜡封试件的水中重mc。

沥青混合料理论最大相对密度测定作业指导书文件编号：xxxxx发布日期：2019年01月25日批准：审核：编写：xxxx 工程检测有限公司3.5理论最大相对密度3.5.1、目的与适用范围1、本方法适用于真空法测定沥青混合料理论最大相对密度，供沥青混合料配合比设计、路况调查或路面施工质量管理计算空隙率、压实度等使用。

2、本方法不适用于吸水率大于3%的多孔性集料的沥青混合料。

3.5.2 仪具与材料1、天平：称量10kg以上，感量不大于0.5kg；称量5kg以上，感量不大于0.1kg;称量2kg以下；称量不大于0.05g。

2、负压容器：根据试样数量选用表1中的A、B、C任何一种类型。

负压容器口带橡皮塞，上上接橡胶管，管口下方有滤网，防止细料部分吸入胶管。

（扫描P300）3、真空负压装置：由真空泵及水银压力计（或真空表）组成，真空泵能使负压容器内造成4kPa(30mmHg)负压。

4、恒温水槽：水温控制25℃±0.5℃。

5、温度计：分度为0.5℃。

6、其它：玻璃板等。

3.5.3方法与步骤1、准备工作1.1 按本规程T 0701沥青混合料取样方法或从沥青路面上采取（或钻取）沥青混合料试样。

试样数量不小于如下规定数量：沥青混合料中集料公称最大粒径（mm）最少试样数量（g）37.5 400026.5 250019.0 200013.2、16.0 15009.5 10004.75 5001.2 将沥青混合料团块仔细分散，粗集料不破碎，细集料团块分散到小于6.4mm。

若混合料坚硬时可用烘箱适当加尔后分散，一般加热温度不超过60℃。

若混合料坚硬时可采用烘箱适当加热后分散，一般加热温度不超过60℃，分散试样应用手掰开，不得不捶打碎，为防止集料破碎。

当试样时从路上采取的非干燥混合料时，应用电风扇吹干至恒重后再操作。

1.3 负压容器标定方法将B、C类负压容器装满25℃±0.5℃的水（上面用玻璃板盖住保持完全充满水），正确称取负压容器与水的总质量mb。

沥青混合料表干法试验流程一、试验前的准备工作。

咱得先把要用的东西都找齐喽。

需要有沥青混合料的试样，这个试样可得按照规定的方法采集和制备哦，可不能随随便便的。

然后就是天平啦，天平要能够精确称出质量，这就像咱们买东西称重一样，得准准儿的。

还有就是溢流水箱，这个水箱得保证水能够稳定地溢出，就像小瀑布一样，持续不断。

再有就是试件吊环、网篮这些小物件，别看它们小，少了可不行。

二、试件的处理。

咱把试样制成试件之后呢，要把试件放在室温下冷却，这就像刚出炉的蛋糕得晾凉了才能吃是一个道理。

等到试件冷却好了，就可以用卡尺去量量它的尺寸啦，要把长、宽、高都量得清清楚楚的，这尺寸要是量错了，后面的试验可就不准喽。

量完尺寸之后，就要把试件放在天平上称一下初始质量，这个质量就像是它的小标签，是很重要的数据呢。

三、浸水操作。

接下来就到浸水的环节啦。

把试件放在网篮里，然后轻轻地放进溢流水箱中，要让水没过试件。

这个时候啊，就好像是给试件洗个舒服的澡。

要浸泡个三分钟左右，可不能多也不能少，就像泡方便面一样，时间得刚刚好。

在浸泡的过程中，试件可能会有一些小气泡冒出来，这是正常的现象，就像水里的小鱼吐泡泡一样。

四、称重环节。

浸泡好之后，就把试件从水里拿出来，提着吊环让它在水里停留个5 10秒，把试件表面多余的水甩掉。

这就像咱们洗完手之后甩甩手一样。

然后把试件挂在天平下，称出它的表干质量。

这个质量也是很关键的哦，它能反映出试件在表干状态下的情况。

五、计算过程。

有了初始质量和表干质量之后呢，就可以开始计算啦。

通过一定的公式算出沥青混合料的表干相对密度、毛体积相对密度等参数。

这个计算过程就像是在解一道有趣的数学谜题，要仔仔细细的，可不能算错哦。

要是算错了，那前面的努力可就白费了。

六、收尾工作。

做完试验之后呢，要把用过的仪器都清洗干净，就像吃完饭要洗碗一样。

把天平、网篮、溢流水箱等都收拾得干干净净的，这样下次做试验的时候就可以直接用啦。

而且要把试验数据好好地记录下来，这可是咱们辛苦做试验的成果呢。

压实沥青混合料密度试验表干法哎，各位朋友，今儿咱们聊聊这压实沥青混合料密度试验的表干法。

别一听这名字就觉得头大，其实啊，它跟咱们平时做饭炒菜似的，步骤清晰，条理分明，只要跟着走，保管你能搞明白。

话说那天，阳光正好，微风不燥，我刘某人穿戴整齐，一头扎进了试验室。

试验室里头，一排排仪器摆放得整整齐齐，就像士兵列队一样。

我瞅了一眼那浸水天平，嘿，这家伙可不简单，最大称量能达到好几公斤，感量还精确到小数点后头好几位。

旁边还有网篮、溢流水箱、秒表、毛巾、电风扇，一套家伙事儿全得很。

这表干法啊，主要是测吸水率不大于2%的沥青混合料试件，什么I型、II型沥青混凝土，抗滑表层混合料，沥青玛蹄脂碎石混合料（SMA）啊，统统不在话下。

咱先挑个合适的浸水天平，把试件表面的浮粒给去了，称称干燥试件的空中质量，得精确到0.1g，可别马虎。

接着，挂上网篮，浸入溢流水箱中，水位得调好，别晃悠水，试件得稳稳当当泡水里头，大约3到5分钟。

这时候啊，得盯着天平读数，要是读数一直变，说明试件吸水严重，这法子就不灵了，得改用蜡封法。

要是读数稳定了，咱就把试件捞出来，用湿毛巾轻轻擦干表面水，别吸走空隙内的水，再称称表干质量。

这一番折腾下来，数据都有了，接下来就是算吸水率了。

吸水率就是试件吸水体积占沥青混合料毛体积的百分率，公式一摆，数字一带，吸水率就出来了。

吸水率符合要求了，咱就能接着算试件的毛体积相对密度和毛体积密度。

这密度啊，得精确到小数点后三位，跟算钱似的，一分一毫都不能差。

算完了密度，咱还得算空隙率、矿料间隙率、沥青体积百分率、沥青饱和度、粗集料骨架间隙率，这些个指标啊，都是评价沥青混合料性能的重要指标。

公式一大堆，看着就头疼，但咱得耐着性子，一步步算，错一步都不行。

算着算着，我就想起以前干活的那些日子了。

那时候条件艰苦啊，设备简陋，全靠人工操作。

哪像现在，仪器先进，数据精确。

但不管咋说，那时候的咱啊，有一股子劲儿，一股子不服输的劲儿，硬是把活儿干漂亮了。

沥青混合料理论最大相对密度试验装置操作规程
一、将沥青混合料团块仔细分散,粗集料不破碎,细集料团块分散到小于6.4㎜。

若混合料坚硬时可用烘箱适当加热后分散,一般加热温度不超过60℃,分散试样应用手掰开,不得用锤打碎,防止集料破碎。

当试样是从路上采取的非干燥混合料时,应用电风扇吹干至恒重后再操作
二、将沥青混合料试样装入干燥的负压容器中,称容器及沥青混合料总质量,得到试样的净质量,试样质量应不小于规定最小数量。

三、在负压容器中注入约25℃的水,将混合料全部浸没,将负压容器和真空泵、真空表连接,开动真空泵,使真空度达到97.3Kpa(730mmHg),持续
15min±2min。

然后强烈振荡负压容器,使水充分搅动混合料,除去剩余的气泡。

每隔2min晃动若干次,直至不见气泡出现为止。

为使气泡容易除去可在水中加有
0.01%浓度的表面活性剂(如每100ml水中加有0.01g浓度的洗涤灵)。

四、试验达到要求后,可按“停止”健并拉出放气阀,将料筒盖板取下,并取下料筒,关闭电源。

沥青混合料最大理论密度计算法Sheet3Sheet2(生产配比7月12日)Sheet2Sheet1(生产配比7月30日)Sheet1(生产配比7月30日)(2)Sheet1材料名称表观密度(g/cm3)表观相对密度(g/cm3)毛体积密度(g/cm3)毛体积相对密度(g/cm3)吸水率（%）掺配比例16-24.5mm碎石2.7475-16mm碎石3-5mm碎石0-3mm碎石矿粉沥青Pb油石比Pa矿料的合成表观相对密度（rsa）矿料的合成毛体积相对密度（rsb）合成矿料的吸水率（%）合成矿料的沥青吸收系数（C）合成矿料的有效相对密度（rse）(改性沥青)混合料的最大理论相对密度（rti）(沥青用量)混合料的最大理论相对密度（rti）（油石比）上面层沥青混合料最大理论密度计算表（AC-16型）9.5-19mm碎石2.7994.75-9.5mm碎石2.36-4.75mm碎石0-2.36mm碎石矿粉沥青用量Pb油石比Pa试验：复核：试验负责人：日期：上面层沥青混合料最大理论密度计算表（AC-20型）下面层沥青混合料最大理论密度计算表（SXTJ11）2.6802.685石灰粉中面层沥青混合料最大理论密度计算表（计算法）下面层沥青混合料最大理论密度计算表（计算法）最大理论密度=100/[(100/矿料有效相对密度)+(沥青用量/沥青25℃的密度)]，单位g/mm31.矿料的有效相对密度=矿料的有效密度/同温度水的密度2.矿料的有效密度=矿料的干质量/矿料的有效体积。

其中有效体积指的是矿料的毛体积减去吸收的沥青的体积，也就是固体矿料所占的体积+表面空隙中没有吸附沥青的空隙的体积。

2.71.2740.002.702.6726.50 2.69 2.65 .59 6.50 2.67 2.58 1.35 25.00 2.69 2.691.002.46 2.471.01 4.12 4.302.69 100.00 2.65 100.00 .60 1.00 1.00 100.00 .77.03.292.681.002.51 100.00 100.00 2.51 100.00 100.00 2.69 2.70 2.68 .23 40.00 2.692.65 2.66 .59 21.00 2.71 2.71 2.61 2.62 1.32 5.00 2.71 2.71 2.60 2.6132.00 2.74 2.74 2.00 1.03 4.10 4.28 100.00 100.00 2.70 100.00 2.65 100.00 .761.00 100.00 .73.03.29.93 2.691.002.52 100.00 100.00 2.52 100.00 100.002.82 .29 10.00 2.83 .40 33.00 2.83 2.77 .82 25.00 2.82 2.73 1.08 12.002.79 .48 16.00 2.71 2.71 4.00 1.03 4.40 1.03 4.60 2.83 100.00 2.77 95.601.00 1.00 100.00 .75.03.29.93 2.811.002.61 100.00 100.00 2.61 100.002.85 2.82 .29 .00 2.83 .40 29.00 2.83 2.77 .82 30.00 2.82 2.73 1.082.83 2.79 .48 19.00 2.71 2.71 4.00 1.03 4.60 1.03 4.82 2.82 100.00 2.83-.12 1.00 1.00 100.00 .97.03.29.93 2.821.002.61 100.00 100.00 2.61100.00 2.82 2.82 2.74 .94 29.00 2.78 2.79 2.70 2.71 1.06 24.00 2.80 2.812.69 1.48 15.00 2.78 2.78 2.70 2.70 1.13 28.00 2.81 2.81 4.00 1.00 5.002.80 100.00 2.72 100.00 1.06 1.00 1.00 100.00 .66.03.29.93 2.77 1.00100.00 100.00 2.55 100.00 100.00。
