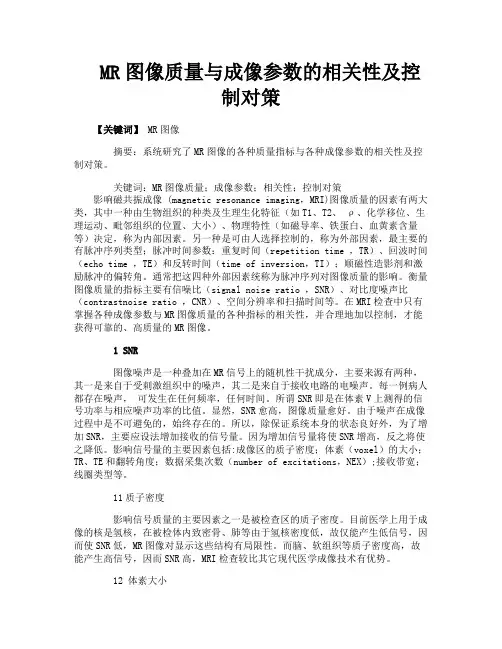

MR图像质量与成像参数的相关性及控制对策【关键词】 MR图像摘要:系统研究了MR图像的各种质量指标与各种成像参数的相关性及控制对策。
关键词:MR图像质量;成像参数;相关性;控制对策影响磁共振成像 (magnetic resonance imaging,MRI)图像质量的因素有两大类,其中一种由生物组织的种类及生理生化特征(如T1、T2、ρ、化学移位、生理运动、毗邻组织的位置、大小)、物理特性(如磁导率、铁蛋白、血黄素含量等)决定,称为内部因素。
另一种是可由人选择控制的,称为外部因素,最主要的有脉冲序列类型;脉冲时间参数:重复时间(repetition time ,TR)、回波时间(echo time ,TE)和反转时间(time of inversion,TI);顺磁性造影剂和激励脉冲的偏转角。
通常把这四种外部因素统称为脉冲序列对图像质量的影响。
衡量图像质量的指标主要有信噪比(signal noise ratio ,SNR)、对比度噪声比(contrastnoise ratio ,CNR)、空间分辨率和扫描时间等。
在MRI检查中只有掌握各种成像参数与MR图像质量的各种指标的相关性,并合理地加以控制,才能获得可靠的、高质量的MR图像。
1 SNR图像噪声是一种叠加在MR信号上的随机性干扰成分,主要来源有两种,其一是来自于受刺激组织中的噪声,其二是来自于接收电路的电噪声。
每一例病人都存在噪声,可发生在任何频率,任何时间。
所谓SNR即是在体素V上测得的信号功率与相应噪声功率的比值。
显然,SNR愈高,图像质量愈好。
由于噪声在成像过程中是不可避免的,始终存在的。
所以,除保证系统本身的状态良好外,为了增加SNR,主要应设法增加接收的信号量。
因为增加信号量将使SNR增高,反之将使之降低。
影响信号量的主要因素包括:成像区的质子密度;体素(voxel)的大小;TR、TE和翻转角度;数据采集次数(number of excitations,NEX);接收带宽;线圈类型等。
磁共振成像中的磁场均匀性与像质优化磁共振成像(Magnetic Resonance Imaging,MRI)作为一种非侵入性的医学影像技术,已经广泛应用于临床诊断与研究领域。
然而,MRI图像的质量往往受到磁场均匀性的影响,因此磁场均匀性的优化成为MRI图像质量改进的关键。
在MRI成像中,磁共振信号的产生与大静态磁场(主磁场)的均匀性密切相关。
在理想情况下,主磁场应该是完全均匀的,即处于同一强度和方向。
然而,由于许多因素的干扰,如磁场的非线性、磁场非均匀性和磁场漂移等,导致实际的磁场不完全均匀。
磁场均匀性问题对MRI图像的质量有直接的影响。
首先,磁场均匀性不佳会引起图像的畸变。
这种畸变表现为图像中物体尺寸和形状的改变,严重的甚至会导致结构的丧失。
其次,磁场均匀性差还会影响信号的强度和对比度。
磁场均匀性不良会导致信号强度的不均匀分布,使得病灶的检测和区分变得困难。
此外,磁场均匀性对于成像的空间分辨率和几何失真也有影响。
为了解决磁场均匀性问题,研究人员提出了多种方法。
首先是磁场均匀性的校正技术。
利用专用的校正方法和设备,可以对磁场进行精确的校正和调整。
常见的校正方法有磁场调节、Shimming和磁体设计等。
其中,磁场调节是指通过改变主磁场磁体中的电流分布来校正磁场均匀性。
Shimming是通过在磁体中添加各种磁铁或电流阵列,产生不同的磁场来校正偏差。
此外,研究人员还提出了一些磁场均匀性不敏感的成像方法。
这些方法主要通过改变成像过程中的脉冲序列和梯度设计来减小磁场均匀性的影响。
例如,可以使用梯度矫正技术对磁场不均匀性造成的像偏移进行补偿。
另外,还可以使用平行成像技术来改进磁场均匀性不佳区域的图像质量。
除了以上方法,还有一种更高级的方法是利用新型的高场磁体来提高磁场均匀性。
传统的MRI系统一般使用低场(1.5T)或中场(3.0T)强度的磁体。
而高场MRI系统使用更高强度的磁体,可以有效地提高磁场均匀性。
然而,高场MRI系统存在一些技术挑战,如磁性共振频率偏移、磁体安全性等问题,需要进一步研究与解决。
磁共振成像质量控制引言磁共振成像(Magnetic Resonance Imaging,MRI)是一种常用的医学影像技术,能够提供高分辨率的图像以便进行准确的诊断。
然而,MRI图像的质量往往受到多种因素的影响,包括设备性能、操作技术和患者条件等。
为了确保获得高质量的MRI图像,需要进行磁共振成像质量控制。
本文将介绍磁共振成像质量控制的重要性和常用的控制方法。
1. 磁共振成像质量控制的重要性磁共振成像质量控制是确保获得可靠和准确诊断的关键步骤。
低质量的MRI图像可能导致图像模糊、噪音增加以及解剖结构无法清晰显示,从而影响医生的判断和诊断结果。
因此,进行磁共振成像质量控制对于提高诊断准确性、避免误诊和减少重复检查非常重要。
2. 磁共振成像质量控制方法2.1 设备性能校准磁共振成像设备需要定期进行性能校准,以确保设备正常运行和输出的图像质量达到标准要求。
常见的设备性能校准包括磁场均匀性校准、梯度线性性校准和接收线圈效果校准等。
这些校准过程可以通过专业的仪器和软件完成,以调整设备的参数和状态,保证输出的图像质量稳定和一致。
2.2 操作技术优化操作技术是影响MRI图像质量的一个重要因素。
操作人员需要熟悉MRI设备的使用和操作方法,以确保正确选择适当的扫描参数和序列。
此外,操作人员还需要确保患者的体位和呼吸状态等条件符合要求,以避免运动伪影和呼吸伪影的产生。
对于特殊病例和检查要求,操作人员还需要灵活应对,采用定制的扫描方案和技术路径,以提高图像质量和诊断准确性。
2.3 患者准备与合作患者准备和合作对于获得高质量的MRI图像也是至关重要的。
患者需要根据医生或技师的要求,如排空膀胱、持续憋气或保持特定的呼吸模式等。
对于有特殊需求的患者,如儿童、老年人或有失去意识风险的患者,医护人员需要特别关注,并采取相应的措施以保证患者的舒适和安全。
2.4 图像后处理与优化获得原始的MRI图像之后,通常还需要进行图像后处理与优化。
磁共振成像技术误差来源分析磁共振成像(Magnetic Resonance Imaging,MRI)是一种医学影像诊断技术,通过利用原子核磁共振现象,对人体组织进行高分辨率成像。
然而,磁共振成像技术并非完美无缺,误差是其不可避免的特点之一。
本文将对磁共振成像技术中的误差来源进行详细分析。
I. 主磁场不均匀性误差主磁场是磁共振成像的基础,其均匀性对成像质量至关重要。
主磁场不均匀性误差来源于以下几个方面:1. 外部磁场扰动:周围环境的磁场变化会导致主磁场的不均匀性。
例如,建筑结构、电气设备和金属物品都可能产生磁场扰动。
2. 主磁体设计和制造:磁体的设计和制造工艺对主磁场的均匀性有着直接影响。
不完美的磁体制造可能导致主磁场的不均匀性增加。
3. 温度变化:主磁体的温度变化会影响磁场的稳定性和均匀性。
温度变化可能导致磁体局部收缩或膨胀,进而影响主磁场的均匀性。
II. 梯度磁场误差梯度磁场是磁共振成像中用于空间编码的重要组成部分。
梯度磁场误差会导致成像空间定位的不准确性。
以下是几种常见的梯度磁场误差来源:1. 梯度线圈不均匀性:梯度线圈的制造和安装质量会影响梯度磁场的均匀性。
线圈内部导线的尺寸、位置及连接方式都会对梯度场造成影响。
2. 梯度电流漂移:梯度电流的漂移会导致梯度磁场的变化,从而造成成像定位误差。
梯度电流漂移可能是由电源不稳定、导线阻抗变化等因素导致的。
3. 磁铁非线性:梯度磁场与主磁场之间有耦合作用,主磁场的不均匀性会影响梯度磁场的均匀性。
非线性磁铁可以导致梯度磁场的扭曲,从而影响成像空间定位的准确性。
III. 射频场和接收链路误差射频场是磁共振成像中用于激发和接收信号的重要部分。
射频场和接收链路误差可能产生以下误差来源:1. 射频梯度线圈误差:射频梯度线圈的设计和制造质量会影响激发和接收的射频场的均匀性。
线圈内部的导线尺寸、位置和连接方式也会对射频场产生影响。
2. 射频场不均匀性:射频场的不均匀性会导致成像信号的强度和分布出现误差,从而影响成像质量。

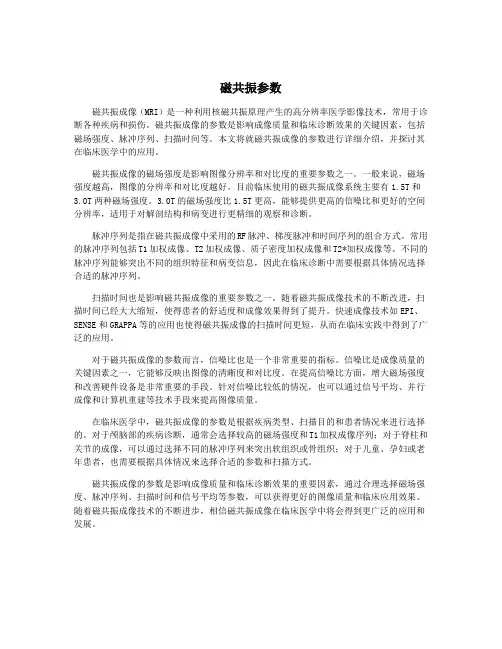

磁共振参数磁共振成像(MRI)是一种利用核磁共振原理产生的高分辨率医学影像技术,常用于诊断各种疾病和损伤。
磁共振成像的参数是影响成像质量和临床诊断效果的关键因素,包括磁场强度、脉冲序列、扫描时间等。
本文将就磁共振成像的参数进行详细介绍,并探讨其在临床医学中的应用。
磁共振成像的磁场强度是影响图像分辨率和对比度的重要参数之一。
一般来说,磁场强度越高,图像的分辨率和对比度越好。
目前临床使用的磁共振成像系统主要有1.5T和3.0T两种磁场强度。
3.0T的磁场强度比1.5T更高,能够提供更高的信噪比和更好的空间分辨率,适用于对解剖结构和病变进行更精细的观察和诊断。
脉冲序列是指在磁共振成像中采用的RF脉冲、梯度脉冲和时间序列的组合方式。
常用的脉冲序列包括T1加权成像、T2加权成像、质子密度加权成像和T2*加权成像等。
不同的脉冲序列能够突出不同的组织特征和病变信息,因此在临床诊断中需要根据具体情况选择合适的脉冲序列。
扫描时间也是影响磁共振成像的重要参数之一。
随着磁共振成像技术的不断改进,扫描时间已经大大缩短,使得患者的舒适度和成像效果得到了提升。
快速成像技术如EPI、SENSE和GRAPPA等的应用也使得磁共振成像的扫描时间更短,从而在临床实践中得到了广泛的应用。
对于磁共振成像的参数而言,信噪比也是一个非常重要的指标。
信噪比是成像质量的关键因素之一,它能够反映出图像的清晰度和对比度。
在提高信噪比方面,增大磁场强度和改善硬件设备是非常重要的手段。
针对信噪比较低的情况,也可以通过信号平均、并行成像和计算机重建等技术手段来提高图像质量。
在临床医学中,磁共振成像的参数是根据疾病类型、扫描目的和患者情况来进行选择的。
对于颅脑部的疾病诊断,通常会选择较高的磁场强度和T1加权成像序列;对于脊柱和关节的成像,可以通过选择不同的脉冲序列来突出软组织或骨组织;对于儿童、孕妇或老年患者,也需要根据具体情况来选择合适的参数和扫描方式。

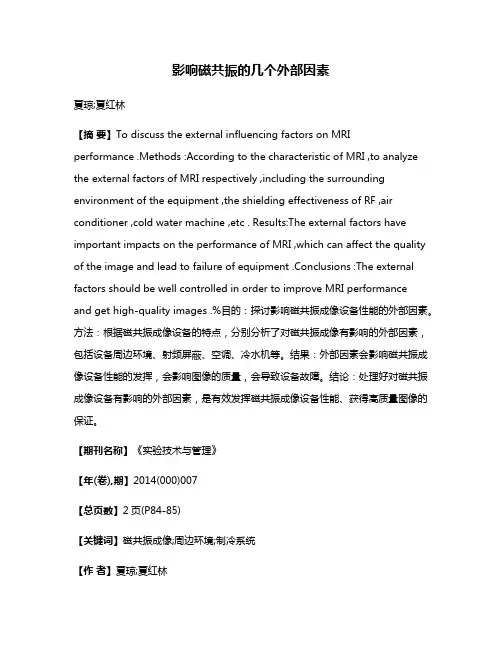

影响磁共振的几个外部因素夏琼;夏红林【摘要】To discuss the external influencing factors on MRIperformance .Methods :According to the characteristic of MRI ,to analyze the external factors of MRI respectively ,including the surrounding environment of the equipment ,the shielding effectiveness of RF ,air conditioner ,cold water machine ,etc . Results:The external factors have important impacts on the performance of MRI ,which can affect the quality of the image and lead to failure of equipment .Conclusions :The external factors should be well controlled in order to improve MRI performanceand get high-quality images .%目的:探讨影响磁共振成像设备性能的外部因素。
方法:根据磁共振成像设备的特点,分别分析了对磁共振成像有影响的外部因素,包括设备周边环境、射频屏蔽、空调、冷水机等。
结果:外部因素会影响磁共振成像设备性能的发挥,会影响图像的质量,会导致设备故障。
结论:处理好对磁共振成像设备有影响的外部因素,是有效发挥磁共振成像设备性能、获得高质量图像的保证。
【期刊名称】《实验技术与管理》【年(卷),期】2014(000)007【总页数】2页(P84-85)【关键词】磁共振成像;周边环境;制冷系统【作者】夏琼;夏红林【作者单位】南方医科大学南方医院医学影像系,广东广州 510515;南方医科大学南方医院设备科,广东广州 510515【正文语种】中文【中图分类】R445.2随着科学技术的进步,磁共振设备得到飞速发展,各种新技术得到广泛应用,磁共振成像设备已成为医院最先进、最昂贵的诊断设备之一。

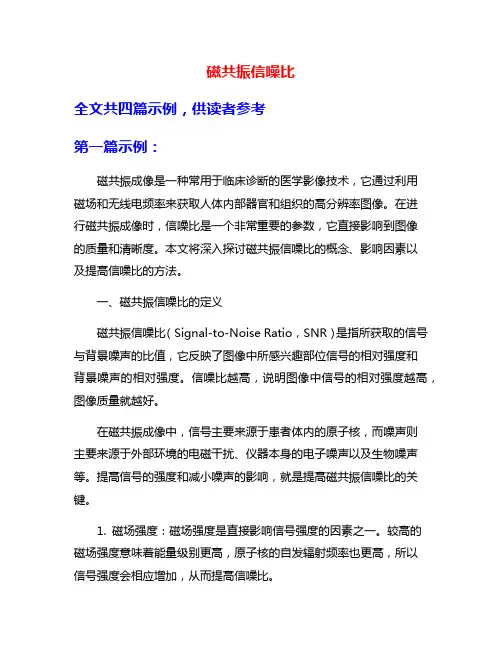

磁共振信噪比全文共四篇示例,供读者参考第一篇示例:磁共振成像是一种常用于临床诊断的医学影像技术,它通过利用磁场和无线电频率来获取人体内部器官和组织的高分辨率图像。
在进行磁共振成像时,信噪比是一个非常重要的参数,它直接影响到图像的质量和清晰度。
本文将深入探讨磁共振信噪比的概念、影响因素以及提高信噪比的方法。
一、磁共振信噪比的定义磁共振信噪比(Signal-to-Noise Ratio,SNR)是指所获取的信号与背景噪声的比值,它反映了图像中所感兴趣部位信号的相对强度和背景噪声的相对强度。
信噪比越高,说明图像中信号的相对强度越高,图像质量就越好。
在磁共振成像中,信号主要来源于患者体内的原子核,而噪声则主要来源于外部环境的电磁干扰、仪器本身的电子噪声以及生物噪声等。
提高信号的强度和减小噪声的影响,就是提高磁共振信噪比的关键。
1. 磁场强度:磁场强度是直接影响信号强度的因素之一。
较高的磁场强度意味着能量级别更高,原子核的自发辐射频率也更高,所以信号强度会相应增加,从而提高信噪比。
2. 脉冲序列:不同的脉冲序列对信噪比的影响也是不同的。
快速自旋回波(FSE)序列相比于横向观测磁共振(TSE)序列,信噪比更高,图像质量更好。
3. 探头设计:探头是磁共振成像中的核心部件,它的设计直接影响到信号的接受效率和噪声的阻隔效果。
良好的探头设计可以提高信噪比。
4. 信号处理技术:信号处理技术也是影响信噪比的重要因素。
使用闭环控制技术可以减小噪声干扰,从而提高信噪比。
5. 压缩感知:压缩感知技术是一种新兴的成像技术,它可以通过有效地利用有限的数据采样信息,实现高分辨率图像的重建。
这种方法不仅可以降低成本,还可以提高信噪比。
1. 优化扫描参数:合理设置扫描参数可以使得信号和噪声比值更接近,从而提高信噪比。
优化TR和TE参数,以获得最佳成像效果。
2. 降低噪声干扰:尽可能减小外部环境的电磁干扰,使用屏蔽设备和隔音措施,减小呼吸运动和患者运动带来的生物噪声。

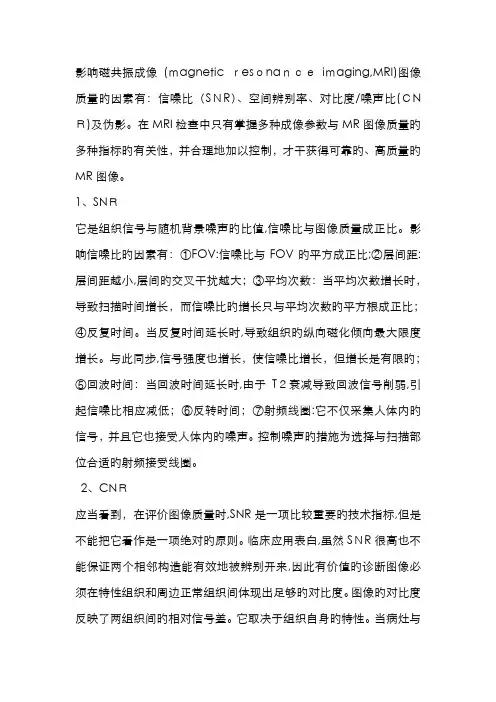

影响磁共振成像(magnetic resonanceimaging,MRI)图像质量旳因素有:信噪比(SNR)、空间辨别率、对比度/噪声比(CN R)及伪影。
在MRI检查中只有掌握多种成像参数与MR图像质量旳多种指标旳有关性,并合理地加以控制,才干获得可靠旳、高质量旳MR图像。
1、SNR它是组织信号与随机背景噪声旳比值,信噪比与图像质量成正比。
影响信噪比旳因素有:①FOV:信噪比与FOV旳平方成正比;②层间距:层间距越小,层间旳交叉干扰越大;③平均次数:当平均次数增长时,导致扫描时间增长,而信噪比旳增长只与平均次数旳平方根成正比;④反复时间。
当反复时间延长时,导致组织旳纵向磁化倾向最大限度增长。
与此同步,信号强度也增长,使信噪比增长,但增长是有限旳;⑤回波时间:当回波时间延长时,由于T2衰减导致回波信号削弱,引起信噪比相应减低;⑥反转时间;⑦射频线圈:它不仅采集人体内旳信号,并且它也接受人体内旳噪声。
控制噪声旳措施为选择与扫描部位合适旳射频接受线圈。
2、CNR应当看到,在评价图像质量时,SNR是一项比较重要旳技术指标,但是不能把它看作是一项绝对旳原则。
临床应用表白,虽然SNR很高也不能保证两个相邻构造能有效地被辨别开来,因此有价值旳诊断图像必须在特性组织和周边正常组织间体现出足够旳对比度。
图像旳对比度反映了两组织间旳相对信号差。
它取决于组织自身旳特性。
当病灶与周边组织旳图像对比度较小时,在MRI中使用顺磁性造影剂。
SNR 则与设备性能有关。
对比度和SNR共同决定了图像旳质量,为此定义CNR来评价两者对图像旳共同作用。
其定义是:图像中相邻组织构造间SNR之差,即:CNR=SNR(A)-SNR(B)式中SNR(A)与SNR(B)分别为组织A、B旳SNR。
上式表白,只有SNR不同旳相邻组织,才可以体现出良好旳对比度。
在实际旳信号检测中,如果组织间对比度较大,但噪声也很大,则较大旳对比度会被较高旳噪声所沉没。

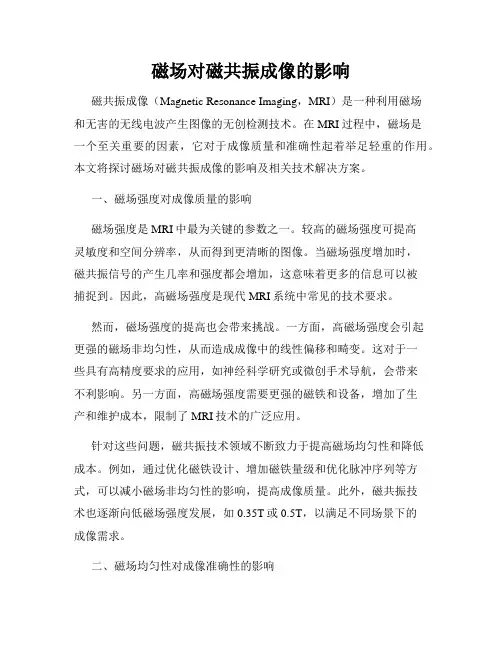

磁场对磁共振成像的影响磁共振成像(Magnetic Resonance Imaging,MRI)是一种利用磁场和无害的无线电波产生图像的无创检测技术。
在MRI过程中,磁场是一个至关重要的因素,它对于成像质量和准确性起着举足轻重的作用。
本文将探讨磁场对磁共振成像的影响及相关技术解决方案。
一、磁场强度对成像质量的影响磁场强度是MRI中最为关键的参数之一。
较高的磁场强度可提高灵敏度和空间分辨率,从而得到更清晰的图像。
当磁场强度增加时,磁共振信号的产生几率和强度都会增加,这意味着更多的信息可以被捕捉到。
因此,高磁场强度是现代MRI系统中常见的技术要求。
然而,磁场强度的提高也会带来挑战。
一方面,高磁场强度会引起更强的磁场非均匀性,从而造成成像中的线性偏移和畸变。
这对于一些具有高精度要求的应用,如神经科学研究或微创手术导航,会带来不利影响。
另一方面,高磁场强度需要更强的磁铁和设备,增加了生产和维护成本,限制了MRI技术的广泛应用。
针对这些问题,磁共振技术领域不断致力于提高磁场均匀性和降低成本。
例如,通过优化磁铁设计、增加磁铁量级和优化脉冲序列等方式,可以减小磁场非均匀性的影响,提高成像质量。
此外,磁共振技术也逐渐向低磁场强度发展,如0.35T或0.5T,以满足不同场景下的成像需求。
二、磁场均匀性对成像准确性的影响磁场均匀性是指整个成像区域内磁场的均匀程度。
在MRI成像中,磁场均匀性对于图像的准确性和重建过程的稳定性至关重要。
当磁场不均匀性较大时,可能导致图像畸变、强度不匀以及位置错位等问题。
为了提高磁场均匀性,MRI系统通常配备了一种称为磁场校正的技术。
磁场校正通过在成像区域内引入一个优化的磁体系统,来纠正磁场非均匀性。
这些优化系统可以实时监控磁场,并通过主动或被动方法来调整磁场分布,从而降低非均匀性带来的影响。
此外,磁场校正技术也可以通过合适的磁场扫描方法来实现。
例如,通过将频率编码(SPEN)技术与基于梯度的方法相结合,可以实现局部磁场校正和减小非均匀性引起的伪影。
MRI扫描参数调整方法改善图像质量MRI(磁共振成像)是现代医学中常用的一种无创检查技术,通过利用磁场和无害的无线电波产生详细的身体内部结构图像。
然而,在进行MRI扫描时,图像质量可能受到许多因素的影响,如扫描参数的选择、病人的体态以及仪器的性能。
因此,优化MRI扫描参数以改善图像质量是非常重要的。
MRI扫描参数主要包括扫描序列、扫描时间、空间分辨率、重复时间(TR)、回波时间(TE)、翻转角度(flip angle)和磁场强度等。
下面将介绍几种常用的MRI扫描参数调整方法来改善图像质量。
首先,选择适当的扫描序列对图像质量有着重要的影响。
不同的扫描序列有不同的优点和适用范围。
例如,T1加权图像可提供更好的结构分辨率,适用于解剖学信息的获取;T2加权图像对病变的显示更敏感,适用于炎症和水肿的评估。
因此,在选择扫描序列时应根据具体的临床目的进行合理选择。
其次,调整扫描时间有助于提高图像质量。
过长的扫描时间可能会导致图像模糊,因为病人在扫描过程中难以保持静止。
因此,缩短扫描时间是提高图像质量的关键。
可以通过减少图像矩阵尺寸、减少视野(FOV)或使用平行成像技术来实现缩短扫描时间的目的。
第三,空间分辨率是指图像中的像素数目,对图像细节的呈现有重要影响。
一般来说,增加空间分辨率会提高图像质量,但同时也会增加扫描时间。
选择合适的空间分辨率应根据具体情况进行权衡。
对于需要高分辨率的结构,如脑部细微结构或关节软骨,应优先选择更高的空间分辨率。
接下来,调整重复时间(TR)和回波时间(TE)可以改善MRI图像的对比度和清晰度。
重复时间是指磁场由高到低再由低到高恢复到原始状态所需要的时间,而回波时间是指激发脉冲到回波信号出现的时间间隔。
通过调整TR和TE的数值,可以增强不同组织之间的对比度。
例如,较长的TR和TE对脑脊液信号有利,而较短的TR和TE对灰质和白质结构的显示更有优势。
因此,根据图像需求,对不同扫描序列进行适当的TR和TE调整是提高图像质量的重要措施。

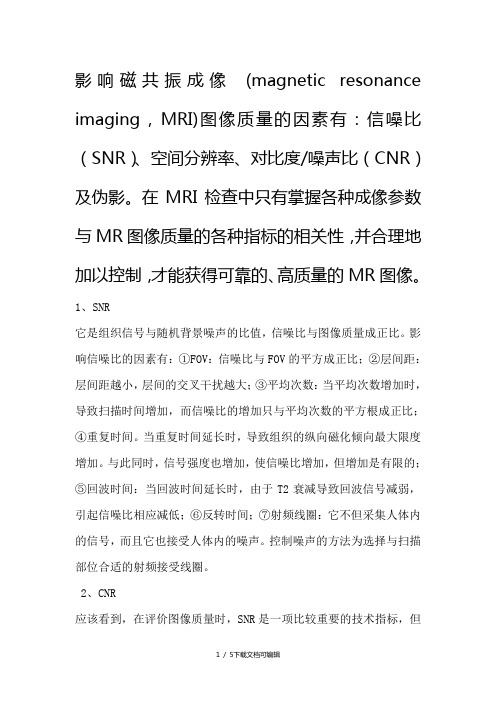

影响磁共振成像(magnetic resonance imaging,MRI)图像质量的因素有:信噪比(SNR)、空间分辨率、对比度/噪声比(CNR)及伪影。
在MRI检查中只有掌握各种成像参数与MR图像质量的各种指标的相关性,并合理地加以控制,才能获得可靠的、高质量的MR图像。
1、SNR它是组织信号与随机背景噪声的比值,信噪比与图像质量成正比。
影响信噪比的因素有:①FOV:信噪比与FOV的平方成正比;②层间距:层间距越小,层间的交叉干扰越大;③平均次数:当平均次数增加时,导致扫描时间增加,而信噪比的增加只与平均次数的平方根成正比;④重复时间。
当重复时间延长时,导致组织的纵向磁化倾向最大限度增加。
与此同时,信号强度也增加,使信噪比增加,但增加是有限的;⑤回波时间:当回波时间延长时,由于T2衰减导致回波信号减弱,引起信噪比相应减低;⑥反转时间;⑦射频线圈:它不但采集人体内的信号,而且它也接受人体内的噪声。
控制噪声的方法为选择与扫描部位合适的射频接受线圈。
2、CNR应该看到,在评价图像质量时,SNR是一项比较重要的技术指标,但是不能把它看作是一项绝对的标准。
临床应用表明,即使SNR很高也不能保证两个相邻结构能有效地被区分开来,因此有价值的诊断图像必须在特性组织和周围正常组织间表现出足够的对比度。
图像的对比度反映了两组织间的相对信号差。
它取决于组织本身的特性。
当病灶与周围组织的图像对比度较小时,在MRI中使用顺磁性造影剂。
SNR 则与设备性能有关。
对比度和SNR共同决定了图像的质量,为此定义CNR来评价两者对图像的共同作用。
其定义是:图像中相邻组织结构间SNR之差,即:CNR=SNR(A)-SNR(B)式中SNR(A)与SNR(B)分别为组织A、B的SNR。
上式表明,只有SNR不同的相邻组织,才能够表现出良好的对比度。
在实际的信号检测中,如果组织间对比度较大,但噪声也很大,则较大的对比度会被较高的噪声所淹没。
磁共振成像原理及影响因素测量分析法磁共振成像(Magnetic Resonance Imaging,MRI)是一种非侵入性的医学成像技术,广泛用于诊断和研究领域。
它利用核磁共振原理来获得人体组织的详细图像,为医生提供了重要的解剖和功能信息。
本文将介绍磁共振成像的原理,并探讨影响影像质量的主要因素。
磁共振成像基于核磁共振原理,该原理是一种物理现象,涉及到原子核在磁场中的共振吸收和辐射的过程。
当人体部位进入到强大磁场中时,人体内的原子核会被激发,产生共振信号。
通过调节场梯度和射频脉冲的方向和参数,可以获取人体各部位的信号,并利用计算机重建为清晰的图像。
磁共振成像是一种无辐射、无损伤的成像技术,与其他传统成像技术如X射线和CT扫描相比,具有明显优势。
首先,MRI可以提供较高对比度的影像,它能区分不同组织的信号特征,对纤维组织、软组织和骨骼组织等进行准确的诊断。
其次,MRI对于脑部、脊髓和关节等结构的成像具有很高的分辨率和灵敏度。
此外,MRI 还可以进行功能成像,如磁共振脑功能成像(fMRI),帮助科学家研究大脑的功能和神经通路。
然而,磁共振成像质量的好坏受到多方面因素的影响。
首先,磁场强度是影响成像质量的重要因素之一。
较高的磁场强度可以提供更高的信噪比和更好的空间分辨率,从而获得更清晰的图像。
当前常用的磁共振设备主要有1.5T和3T两种,其中3T的设备拥有较高的磁场强度,因此在某些具体的临床情况下能提供更准确的诊断信息。
其次,影响成像质量的因素还包括序列设计和参数设置。
磁共振成像过程中,需要选择合适的成像序列和相关的参数。
常见的成像序列包括T1加权、T2加权和T2加权等,每种序列都能突出不同的组织特征。
此外,参数设置的优化也非常重要,例如重复时间(TR)、回波时间(TE)、矩阵大小等,它们的不同组合和调整会影响图像的对比度和分辨率。
第三,患者本身的因素也会对磁共振成像有一定影响。
例如,患者的体型、体内的金属物质和移动情况都可能引起成像异常。
磁共振参数摘要:1.磁共振的概念2.磁共振的参数3.磁共振参数的应用4.磁共振参数的优缺点正文:磁共振是一种广泛应用于医学影像学、物理学和化学领域的技术,它利用磁场和射频脉冲使人体组织产生信号,然后对信号进行检测和分析,从而得到人体内部结构的图像。
磁共振技术在许多方面具有重要意义,如疾病诊断、生物科学研究和材料科学等。
在磁共振技术中,有几个重要的参数影响着成像的质量和效果,这些参数包括:1.磁场强度(Field of View, FOV):磁场强度是指磁共振成像设备产生的磁场强度,通常以特斯拉(T)为单位表示。
磁场强度越高,成像的分辨率和信噪比就越好,但同时设备成本也越高。
2.磁共振成像时间(Imaging Time):磁共振成像时间是指进行一次磁共振成像所需的时间。
成像时间越短,病人的舒适度和成像效率就越高,但可能会影响成像的质量。
3.切片厚度(Slice Thickness):切片厚度是指磁共振成像中每个像素所对应的实际组织厚度。
切片厚度越薄,成像的分辨率就越高,但同时成像时间也会增加。
4.梯度回波时间(Gradient Echo Time, TE):梯度回波时间是指磁共振成像中梯度脉冲和射频脉冲之间的时间间隔。
梯度回波时间越长,信号的强度就越大,但可能会导致成像模糊。
5.梯度强度(Gradient Strength):梯度强度是指磁共振成像设备产生的梯度磁场强度。
梯度强度越高,成像的空间分辨率就越好,但可能会增加病人的不适感。
磁共振参数的优缺点主要体现在成像质量、成像时间和病人舒适度等方面。
合理的选择和调整磁共振参数,可以提高成像的质量和效率,同时也可以降低病人的不适感。
磁共振室质量控制磁共振室质量控制是指针对磁共振室的各项指标进行监测和控制,以确保磁共振成像的准确性和可靠性。
磁共振室是一种用于医学影像学的设备,通过利用磁场和无线电波来生成高分辨率的人体内部图像。
为了保证磁共振室的质量,以下是一些常见的质量控制指标和标准:1. 磁场强度:磁共振室的磁场强度是影响成像质量的重要因素之一。
通常,磁场强度应在1.5特斯拉(T)至3.0T之间,具体取决于设备的用途和要求。
2. 均匀性:磁场应具有良好的均匀性,以确保成像质量。
均匀性可以通过测量磁场的偏差来评估,一般要求在设备的工作区域内,磁场均匀性偏差应小于5ppm。
3. 线宽:线宽是指磁共振信号的频率带宽,也是影响成像分辨率的重要参数。
一般要求线宽应小于50Hz,以确保成像的清晰度和准确性。
4. 空间分辨率:空间分辨率是指磁共振图像中能够分辨的最小物体尺寸。
通常,空间分辨率应小于1mm,以确保对细小结构的准确观察和分析。
5. 信噪比:信噪比是指磁共振图像中信号和噪声之间的比值。
较高的信噪比可以提高图像的质量和对细小结构的可见性。
一般要求信噪比应大于20。
6. 脂肪饱和效果:脂肪饱和是一种用于抑制脂肪信号的技术,在某些成像模式下非常重要。
脂肪饱和效果的评估可以通过测量脂肪信号的抑制程度来进行。
7. 空气信号:空气信号是指磁共振图像中由于气体存在而引起的亮度异常。
空气信号的存在可能会干扰图像的解释和分析,因此应尽量减少空气信号的产生。
除了以上指标外,还应定期进行设备的校准和维护,确保设备的正常运行和稳定性。
同时,还需要对操作人员进行培训和考核,以确保操作的标准化和准确性。
总之,磁共振室质量控制是确保磁共振成像质量的重要环节,通过对磁场强度、均匀性、线宽、空间分辨率、信噪比、脂肪饱和效果和空气信号等指标的监测和控制,可以提高磁共振图像的准确性和可靠性,为临床诊断提供更好的支持。
磁共振成像原理及影响图像质量的因素磁共振成像(Magnetic Resonance Imaging,简称MRI)是一种非侵入性的医学成像技术,广泛应用于临床诊断和研究领域。
MRI通过利用人体组织中的水分子和其它核自旋的磁共振现象,生成具有高空间分辨率的影像,从而提供对人体内部结构和功能的详细信息。
本文将详细介绍MRI的原理以及影响图像质量的因素。
磁共振成像原理:MRI原理基于核磁共振现象,该现象来源于处于静态磁场中的核自旋的磁矩与外加射频脉冲的相互作用。
具体而言,MRI使用一个强大的恒定磁场(通常为1.5或3.0特斯拉)将人体组织中的原子核置于一个有序的状态,这些原子核包括氢原子核(即质子)。
在此状态下,当短脉冲的高频射频能量被施加至人体时,它会激发原子核自旋的转动。
当射频能量停止时,被激发的原子核自旋会逐渐恢复到初始状态,同时释放出被称为自由感应衰减(Free Induction Decay,简称FID)的能量。
MRI利用检测这些FID信号并对其进行数学处理,从而在体内重建出高分辨率的图像。
为了使得FID信号能够提供足够的信息重建图像,人体组织中的核自旋必须具备一定的时间恢复特性。
这一特性由称为T1和T2的参数来描述,分别表示核自旋恢复到初始状态和旋转速度恒定的时间。
影响图像质量的因素:1. 磁场强度:磁场强度是MRI图像质量的关键因素之一。
较高的磁场强度能够提供更高的信噪比和更好的空间分辨率,从而增加图像的清晰度和细节。
2. 梯度线圈:梯度线圈用于在空间中产生不同的磁场强度,从而产生图像的空间编码。
梯度线圈的设计和性能决定了图像的空间分辨率和金属伪影。
3. 射频线圈:射频线圈用于产生和接收射频能量,对于图像的对比度和接收信号的强度至关重要。
4. 脉冲序列参数:不同的脉冲序列参数,如重复时间(TR)和回波时间(TE),能够对图像对比度和解剖结构的显示产生影响。
调整这些参数能够实现不同的成像目的,例如T1加权成像和T2加权成像。
MRI,即磁共振成像,是一种非侵入性的医学影像技术,广泛应用于临床诊断和治疗。
在MRI中,选层、层厚和定层是影响成像质量的关键因素。
选层的原理主要基于人体不同组织在磁场中的磁化率差异。
通过选择适当的层面,可以突出显示特定组织或器官的结构和功能信息。
例如,在脑部MRI中,通常选择轴向层面以获取脑实质的全面视图。
而在腹部MRI中,冠状和矢状层面则更有助于诊断肝、脾等器官的疾病。
层厚则决定了成像的细致程度。
较薄的层厚可以提供更丰富的细节信息,但同时也会增加成像时间。
常见的层厚有5mm、3mm和1mm等。
对于需要高分辨率图像的病例,如脑部微小病变的诊断,1mm的层厚是理想的选择。
而对于全身扫描,为了效率和舒适性,通常选择较厚的层厚,如5mm。
定层涉及到在选定的层面上进行MRI扫描。
定层的准确性和稳定性直接关系到图像的重叠度和质量。
现代MRI设备通常采用自动定位系统来确定每一层的起始点和终止点。
这确保了成像的重复性和精确性,从而为医生提供了可靠的诊断依据。
总结来说,MRI中的选层、层厚和定层是基于人体组织和磁场之间的相互作用以及技术局限的综合考量。
理解这些基本原理对于获得高质量的MRI图像至关重要。
随着技术的不断进步,未来我们有望获得更加快速、准确和个性化的医学影像信息,从而为疾病的预防、诊断和治疗提供更多可能性。
4。
4磁共振成像技术参数及其对图像质量的影响4。
4.1层数SE序列多回波多层面(MEMP)二维采集时,脉冲重复期间最多允许层数(NS)由TR和最大回波时间TE决定。
NS = TR / (TEma +K) (公式4-1)公式4—1中:NS为最多允许层数; TR为重复时间;TEma 为最大回波时间;K为额外时间,根据所用参数不同而变化,一般用SAT和Flow Comp时K值就大。
另外特殊吸收率(SAR)也是层数的主要限制因素。
4.4.2层厚层厚取决于射频的带宽和层面选择梯度场强。
层厚越厚,激发的质子数量越多,信号越强,图像的信噪比越高.但层厚越厚,采样体积增大,容易造成组织结构重叠,而产生部分容积效应.层厚越薄,空间分辨力越高,而信噪比降低。
扫描时要根据解剖部位及病变大小来决定扫描层厚。
4。
4.3层面系数层面系数的大小取决于层间距和层面厚度。
层面系数=层间距/层面厚度´100%上式表明,层面系数与层间距成正比,而与层面厚度成反比。
当层面厚度固定时,层间距越大,层面系数越大。
当层间距固定时,层面厚度越厚,层面系数越小.层面系数小时,相邻层面之间会产生干扰,从而影响T1对比。
4。
4。
4层间距层间距(GAP)即不成像层面.选用一定带宽的射频脉冲激励某一层面时,必然影响邻近层面的信号,为了杜绝成像之间层面的干扰,通常采用如下解决办法:(1)增加层间距:一般要求层间距不小于层厚的20%.层间距过大,容易漏掉微小病变;层间距越大,图像信噪比越高。
(2)如果扫描部位或病变较小,不能选择过大层间距或无层间距时,应采用间插切层采集法而不选择连续切层法,以克服相邻层间的相互干扰,提高信噪比。
4。
4.5接收带宽接收带宽是指MR系统采集MR信号时所接收的信号频率范围。
减少接收带宽可以提高图像的信噪比,但可导致图像对比度下降.同时,减少扫描层数,扫描时间延长,并增加化学位移伪影。
MR激发脉冲使用的是射频波,其频率范围称为射频带宽或发射带宽。
影响磁共振成像(magnetic resonance imaging ,MRI) 图像质量的因素有:信噪比(SNR)、空间分辨率、对比度/噪声比(CNR) 及伪影。
在MRI 检查中只有掌握各种成像参数与MR 图像质量的各种指标的相关性,并合理地加以控制,才能获得可靠的、高质量的MR 图像。
1、SNR
它是组织信号与随机背景噪声的比值,信噪比与图像质量成正比。
影响信噪比的因素有:①FOV信噪比与FOV勺平方成正比;②层间距:层间距越小,层间的交叉干扰越大;③平均次数:当平均次数增加时,导致扫描时间增加,而信噪比的增加只与平均次数的平方根成正比;
④重复时间。
当重复时间延长时,导致组织的纵向磁化倾向最大限度增加。
与此同时,信号强度也增加,使信噪比增加,但增加是有限的;
⑤回波时间:当回波时间延长时,由于T2衰减导致回波信号减弱,引起信噪比相应减低;⑥反转时间;⑦射频线圈:它不但采集人体内的信号,而且它也接受人体内的噪声。
控制噪声的方法为选择与扫描部位合适的射频接受线圈。
2、CNR
应该看到,在评价图像质量时,SNF是一项比较重要的技术指标,但是不能
把它看作是一项绝对的标准。
临床应用表明,即使SNR B高也不能保证两个相邻结构能有效地被区分开来,因此有价值的诊断图像必须在特性组织和周围正常组织间表现出足够的对比度。
图像的对比度反映了两组织间的相对信号差。
它取决于组织本身的特性。
当病灶与周围组织的图像对比度较小时,在MRI中使用顺磁性造影剂。
SNR 则与设备性能有关。
对比度和SNF共同决定了图像的质量,为此定义CNR来评价两者对图像的共同作用。
其定义是:图像中相邻组织结构间SNR之差,即: CNR二SNR(A)-SNR(式中SNR(A)与SNR(B)分别为组织A B的SNR上式表明,只有SNR不同的相邻组织,才能够表现出良好的对比度。
在实际的信号检测中,如果组织间对比度较大,但噪声也很大,则较大的对比度会被较高的噪声所淹没。
如果组织间对比度虽然不大,但是SNR高,所以较小的对比度在图像噪声较小的情况下仍然可以被分辨。
显然,为了将相邻的组织区别开来,要求较高的SNR是重要的,但这并不是充分条件,而取得最佳CNR才是最基本和最重要的。
欲获得良好的CNR除了相邻的组织及病变MR信号特征上必须存在差异,即
T1、T2、质子密度p存在差异外,还必须适当选择脉冲序列和决定图像信号加权的成像参数:TE、TR、TI 和翻转角度,才能将上述差异显示在图像上。
因此,脉冲序列和决定图像信号加权的成像参数,TE、TR TI和翻转角均对CNR有直接影响。
此外,CNR也受NEX体素容积、接收带宽以及线圈类型的影响,这些因素对CNR的
影响与对SNR的影响相同。
3 、空间分辨率
决定MR图像质量的另一个重要因素是空间分辨率。
它是指图像中可辨
认的邻接物体空间几何长度的最小极限。
它反映了图像对细微结构的可分辨能力。
显然,空间分辨率取决于体素的大小。
当体素容积大时,其中包含的各细胞组织产生的MR信号经过平均后,即产生体素的MR言号。
就是说,这个MR言号不是一个体素中一种组织产生的信号,而是体素中各组织产生的MR信号的平均信号强度。
体素容积大则空间分辨率低是因为部分容积效应的结果。
而体素容积小时,能分辨出细微结构,空间分辨率高。
体素尺寸是由三个因素决定的,即FOV矩阵的大小和层面厚度。
这些都可由操作者根据需要来选择。
成像层面越薄,空间分辨率越高,成像层面越厚,部分容积效应的影响越显著,空间分辨率就越低。
当F0—定时,像素矩阵越大,则像素数越多,像素越小,图像越细腻, 因而空间分辨率越高。
反之矩阵越小,空间分辨率越低。
当像素矩阵一定时,FOV越小,像素越小,空间分辨率越高;反之,FOV越大,空间分辨率越低。
综上所述,选择薄的成像层面,大的像素矩阵,小的FOV将会提高空间分辨率。
但必须注意到,当其他成像参数不变时,空间分辨率的提咼总是伴随着SNR的下降。
4、伪影
伪影是指在MRI成像过程中,由于某种或某些因素,而出现了人体组织原来并不存在的影像。
当出现伪影时,应仔细分析伪影出现的原因,以有效的方法来防止、抑制,甚至消除伪影,提高图像质量。
有设备伪影;化学位移伪影;摺积伪影;截断伪影;部分容积效应;运动伪影及金属异物伪影等。
5、MR图像质量的控制对策
当MR图像具有高的SNR和CNR高的空间分辨率和很短的扫描
时间时,则为理想的图像。
但是一种图像质量指标的改善,总是不可避免地伴随着另一种甚至一种以上质量指标的损失。
因此在实际MRI 检查中为了改善图像质量,不能只简单地改善某一个质量指标,而是需要研究这些质量指标及与可选择参数之间的相互制约关系,综合考虑目标与可选参数之间的相互影响,恰当地选择各种成像参数,才能得到令人满意的结果。
①应根据具体的检查目的和检查部位选择适当的脉冲序列。
图像信号的加权参数和扫描平面。
适当的成像序列和图像信号的加权参数是获取良好的SNR和CNF的基本条件。
②在选择成像参数时要特别注意SNR是影响图像质量的最重要因素。
通常SNR高时,一般都能同时满足对CNF勺要求。
避免为追求过高的空间分辨率而牺牲SNR例如选择3mm以下的层厚,很大的矩阵和很小(比如8cm)的FOV有时,层厚减少1mm并不能显著提高空间分辨率,然而却可造成SNR 的严重损失。
而当SNR很低时,再高的空间分辨率也将失去意义。
③尽量采用短的扫描时间。
全部检查时间一般不宜超过30min。
避免为追求更高的SNR或空间分辨率而使扫描时间延长。
因为患者在磁体内很难长时间保持不动,咳嗽、打喷嚏、微小的移动均可使图像质量显著下降。
④注意人体不同解剖部位信号强弱的差异。
信号较强的部位如
头部,使用较大的矩阵,很少的NEX即可获得满意的SNR和CNR而信号较弱的部位如肺部,则应当是用较小的矩阵并增加NEX的次数。
