索佳全站仪系列特点介绍

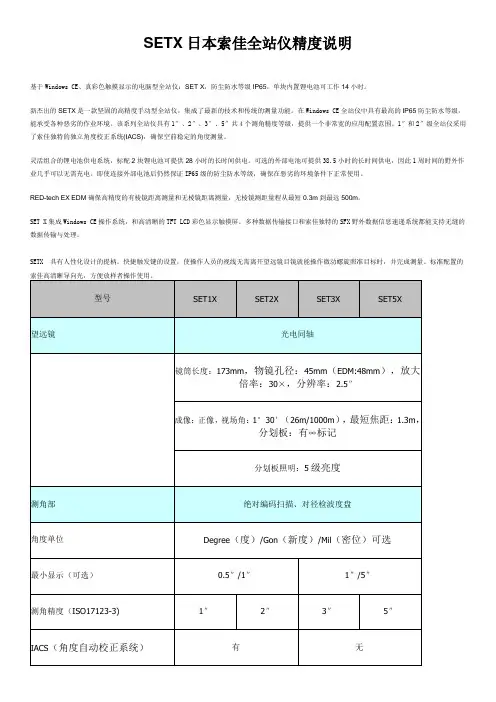

SETX日本索佳全站仪精度说明
基于Windows CE、真彩色触摸显示的电脑型全站仪：SET X，防尘防水等级IP65，单块内置锂电池可工作14小时。

新杰出的SETX是一款坚固的高精度手动型全站仪，集成了最新的技术和传统的测量功能。

在Windows CE全站仪中具有最高的IP65防尘防水等级，能承受各种恶劣的作业环境。

该系列全站仪具有1″、2″、3″、5″共4个测角精度等级，提供一个非常宽的应用配置范围。

1″和2″级全站仪采用了索佳独特的独立角度校正系统(IACS)，确保空前稳定的角度测量。

灵活组合的锂电池供电系统，标配2块锂电池可提供28小时的长时间供电。

可选的外部电池可提供38.5小时的长时间供电，因此1周时间的野外作业几乎可以无需充电。

即使连接外部电池后仍然保证IP65级的防尘防水等级，确保在恶劣的环境条件下正常使用。

RED-tech EX EDM确保高精度的有棱镜距离测量和无棱镜距离测量，无棱镜测距量程从最短0.3m到最远500m。

SET X集成Windows CE操作系统，和高清晰的TFT LCD彩色显示触摸屏。

多种数据传输接口和索佳独特的SFX野外数据信息速递系统都能支持无缝的数据传输与处理。

SETX 具有人性化设计的提柄。

快捷触发键的设置，使操作人员的视线无需离开望远镜目镜就能操作微动螺旋照准目标时，并完成测量。

标准配置的。

索佳cx52全站仪中文说明书索佳CX52全站仪中文说明书第一章介绍索佳CX52全站仪是一种用于测量地球上点的仪器。

它由测距仪、测角仪和高程仪组成。

该仪器采用先进的光电技术和数字信号处理技术，能够实现高精度、高效率的测量。

本说明书将介绍CX52全站仪的基本原理、功能特点、使用方法和注意事项，目的是帮助用户正确、有效地使用该仪器。

第二章基本原理CX52全站仪的测距仪采用电磁波测距原理，利用电磁波在空间中传播的时间差来测量目标点的距离。

测角仪采用光电测角原理，利用测角仪上的光电传感器测量目标点与仪器之间的水平角和垂直角。

高程仪则是利用气压传感器或者重力仪测量目标点的高程。

第三章功能特点1. 高精度：CX52全站仪具有高精度的测量性能，可以实现毫米级的测量精度，满足各种测量要求。

2. 多功能：CX52全站仪具有测距、测角和测高等多种功能，可以满足不同测量任务的需求。

3. 快速测量：CX52全站仪具有快速测量的能力，可以在短时间内完成大量测量任务，提高工作效率。

4. 数据存储：CX52全站仪内置大容量存储器，可以存储大量测量数据，方便用户进行数据管理和后期处理。

5. 高度可靠：CX52全站仪采用先进的技术和材料，具有高度可靠性和稳定性，能够在各种恶劣环境下正常工作。

第四章使用方法1. 准备工作：使用CX52全站仪前，需要先进行仪器的校准和调试，确保仪器的测量精度和稳定性。

2. 安装仪器：将CX52全站仪安装在三脚架上，并进行水平调节，确保仪器水平稳定。

3. 测量操作：根据测量要求，选择相应的测量模式和参数设置，通过观测测距仪、测角仪和高程仪的读数，完成目标点的测量。

4. 数据处理：将测量数据导入计算机或者数据处理软件，进行数据处理和分析，生成测量报告和图纸。

第五章注意事项1. 使用前仔细阅读说明书，了解仪器的使用方法和注意事项。

2. 在使用过程中，保持仪器的干燥、清洁和稳定，避免与尘土、水汽等物质接触。

3. 在进行测量时，要选择合适的天气和光照条件，避免大风、雨雪等恶劣天气的影响。

索佳ix1200全站仪说明书索佳ix1200全站仪是一种高精度、多功能的测量仪器，广泛应用于土木工程、建筑工程、道路工程等领域。

本文将对该仪器的主要功能和使用方法进行详细介绍。

一、产品概述索佳ix1200全站仪是一种采用全自动电子测距和角度测量技术的先进测量仪器。

它具有高度精确的测量能力，可以快速、准确地测量各种工程项目的坐标、距离、角度等参数。

二、主要功能1. 角度测量功能：索佳ix1200全站仪可以通过内置的角度测量系统，对测量目标的水平角度和垂直角度进行精确测量。

其角度测量精度可达到5秒。

2. 距离测量功能：该仪器采用全自动电子测距技术，可以快速、准确地测量目标点与测量仪的距离。

其测距范围可达到500米，并具有高度抗干扰能力。

3. 坐标测量功能：索佳ix1200全站仪可以通过多种测量方式，测量目标点的平面坐标和高程坐标。

用户可以根据需要选择不同的测量模式，如单点测量、连续测量等。

4. 数据处理功能：该仪器配备了强大的数据处理软件，可以实现对测量数据的导入、导出、编辑、分析等功能。

用户可以通过软件对测量结果进行进一步处理和分析。

5. 其他功能：索佳ix1200全站仪还具有数据存储、数据传输、自动校准、自动对准等功能，大大提高了测量的效率和准确度。

三、使用方法1. 安装仪器：首先将全站仪放置在平稳的支架上，确保其稳定性。

然后通过调节水平仪和垂直仪，使仪器水平并垂直于地面。

2. 设置参数：根据实际测量需求，设置仪器的各项参数，包括测量模式、坐标系、单位等。

可以通过触摸屏或键盘进行设置。

3. 预照准：在进行正式测量前，需要进行预照准操作。

即通过观测已知点的角度和距离，对仪器进行校准，以确保测量结果的准确性。

4. 开始测量：确定测量起点后，通过触摸屏或键盘启动测量功能。

全站仪会自动测量目标点的角度和距离，并显示在屏幕上。

5. 数据处理：测量完成后，可以通过数据线将测量数据传输到计算机上，使用配套的软件进行数据处理和分析。

索佳ix1001全站仪说明书索佳IX1001全站仪是一种先进的测量设备，广泛应用于土木工程、建筑工程和测绘领域。

本说明书将详细介绍索佳IX1001全站仪的技术规格、操作方法以及注意事项。

1. 技术规格索佳IX1001全站仪采用先进的测量技术，具有以下技术规格：- 高精度：测量精确度可达到亚毫米级别，确保测量结果的准确性。

- 高速测量：可以快速进行测量，并在实时显示器上显示测量结果，提高工作效率。

- 多功能：支持角度测量、距离测量、坐标测量等多种测量功能，满足不同工程需求。

- 长续航时间：内置的大容量电池提供长时间的工作能力，减少频繁充电的需要。

2. 操作方法使用索佳IX1001全站仪需要按照以下步骤进行：- 打开全站仪开关，并等待设备启动完毕。

- 根据实际需求，在全站仪上选择相应的测量模式。

- 操作触摸屏或使用机械键盘，输入测量参数和命令。

- 在测量现场放置全站仪，并使用调节器进行水平和垂直校准。

- 使用全站仪激光进行测量，并在实时显示器上观察结果。

- 根据测量结果进行数据处理或记录。

3. 注意事项为了保证索佳IX1001全站仪的正常运行和使用的安全性，需要注意以下事项：- 在使用全站仪之前，必须仔细阅读本说明书，并按照说明进行操作。

- 在使用全站仪过程中，应避免受到强磁场和电磁干扰，以免影响测量结果。

- 在测量现场应保持清洁，避免尘土、水汽等物质对全站仪的影响。

- 操作全站仪时，应注意安全，避免摔落或碰撞，同时避免被测对象对自身造成伤害。

- 定期对全站仪进行校准和维护，确保其性能和准确性。

索佳IX1001全站仪作为一种先进的测量设备，具备高精度、高速测量和多功能等特点，能够在工程实践中提供准确可靠的测量结果。

通过遵循本说明书中的操作方法和注意事项，您将能够充分发挥索佳IX1001全站仪的优势，提高测量工作的效率和准确性。

SDL30M电子水准仪SDL系列是索佳于1998年前后推向市场的电子水准仪， SDL30M是在原SDL30/30R 的基础上经改进后推出的新型数字水准仪，其最大特点之一就是在仪器内增加了一容量为64KB的内存，可记录2000点的野外观测数据，从而使该仪器更具灵活性和实用性，使用户能更好地发挥仪器的效能和充分享受这些功能所带来的方便。

（一）SDL30M的主要特点1.采用电子读数，高差和距离值自动计算，直观显示，减少人为读数错误，测量结果高效可靠。

2.提供高精度的测量结果，使用RAB码铟钢水准尺和RAB码的玻璃钢水准尺每公里往返测标准差分别达0.4mm和1.0mm。

3.操作简便，测量时只需对准标尺、调焦和一简单的按键便可完成。

4.提供单次、重复和跟踪三种测量模式，在无法进行电子读数的情况下也可采用人工读数。

5.具有高差、高程、高度测量和高差、高程、平距和角度放样功能，放样时可直接显示填、挖量和标尺应移动的方向和距离，一机多能。

6.配有RS-232C通讯端口和双向通讯指令，方便用户连接和自行开发电子手簿。

7.2000点和20个文件的数据内存，测量数据的记录和数据文件的下载都十分方便。

8.机体轻巧，便于携带，IPX4级防水。

（二）SDL30M功能菜单结构仪器信息模式（二）SDL30M功能菜单结构（三）SDL30M数据文件记录CSV格式1 表头记录格式：SDL30 , 0200 , 001005 , JOB01 , 0 , 999 , , , CRLFa b c d e f g h ia) 仪器名称（SDL30）b) 版本号（4位）c) 系列号（6位）d) 文件名（最大12位）e) 距离单位（0：米，1：英尺）f) 输出行号（2至2001）g) 无输出h) 无输出i) 无输出2 观测值记录格式：0001 , 1001 , 0 , 0 , 0 , 56.78 , -1.2345 , 9999.9999 , K CRLFa b c d e f g h ia) 记录号（4位：0001至2000）b) 点号（4位：0000至9999）c) 往返测（0：往测，1：返测）d) 测量模式（0：高差模式数据，1：高程模式数据）e) 属性（0：关闭，1：后视点BS，2：前视点FS，3：中视点IS，4：已知点FIX）f) 距离值g) 标尺读数值h) 高差值或高程值（取决于d中的测量模式）i) 手工输入（K：手工输入，不输出：数字水准测量）（四）双向通讯指令及其格式通讯指令用于计算机或电子手簿对SDL30M的测量控制和数据输出，SDL30M仅在状态模式或菜单模式下接收来自计算机或电子手簿的指令。

全站仪品牌(完整版)全站仪是一种用于测量地面和建造物等物体位置的专业仪器，广泛应用于土地测量、建造工程、道路施工等领域。

选择一款优质的全站仪品牌对于工程测量的准确性和效率至关重要。

本文将介绍几个知名的全站仪品牌，并分析它们的特点和优势。

一、Leica全站仪1.1 Leica是德国莱卡公司生产的全站仪品牌，以其高精度和稳定性而闻名。

1.2 Leica全站仪具有先进的测量技术和精准的测量结果，适合于各种复杂环境下的测量任务。

1.3 Leica全站仪的用户界面友好，操作简单，深受工程师和测量员的爱慕。

二、Trimble全站仪2.1 Trimble是美国特立尔公司生产的全站仪品牌，具有率先的测量技术和创新的设计。

2.2 Trimble全站仪在测量精度和稳定性方面表现出色，适合于各种工程测量和建造测量任务。

2.3 Trimble全站仪具有高度集成的功能和智能化的操作系统，能够提高测量效率和准确性。

三、Topcon全站仪3.1 Topcon是日本拓普康公司生产的全站仪品牌，以其稳定性和耐用性而著称。

3.2 Topcon全站仪具有多种测量模式和功能，适合于不同类型的测量任务和环境。

3.3 Topcon全站仪的数据处理能力强，能够快速生成测量报告和数据分析，提高工作效率。

四、Sokkia全站仪4.1 Sokkia是日本濑木公司生产的全站仪品牌，具有优良的性能和稳定的测量结果。

4.2 Sokkia全站仪采用先进的测量技术和精密的传感器，能够实现高精度的测量和定位。

4.3 Sokkia全站仪的设计简洁，操作便捷，适合于各种工程测量和建造测量任务。

五、南方全站仪5.1 南方是中国南方测绘仪器有限公司生产的全站仪品牌，具有良好的性价比和稳定性。

5.2 南方全站仪在国内市场占有率较高，受到泛博用户的认可和信赖。

5.3 南方全站仪的技术不断创新，产品性能逐步提升，适合于各种土地测量和建造测量任务。

综上所述，选择一款优质的全站仪品牌对于工程测量的准确性和效率至关重要。

sokkia sokkia 曹新华索佳武汉技术中心cxh0509@5隆重推出z索佳新一代全站仪、经典之作SET X 2007年下半年隆重推出。

z国际著名专业杂志《GIMInternational》撰文推介。

5名称含义SET：S okkia E lectronic T otalstation索佳电子全站仪X：RED-tech E X, E x treme,E x cellent RED-tech EX技术,极至的,卓越的5产品定位手控型顶端全站仪5技术特色高精度测距技术RED-tech(RE volutionary D igital processing tech nology)相位测距、多频率信号同步发射与接收、先进的光学系统、测距信号数字处理。

免棱镜0.3 ~ 500 m，±(3 + 2ppm×D)mm反射片 1.3 ~500 m, ±(3 + 2ppm×D)mm单棱镜 1.3 ~5000 m, ±(1.5 + 2ppm×D)mm (SET1X)±(2 + 2ppm×D)mm5技术特色高精度测角技术IACS(I ndependent A ngle C alibration System)索佳独创的角度自校准系统（专利技术）结合基于随机双向编码技术的绝对编码度盘，极大提高和确保仪器的测角精度。

测角精度：±1”/ 2”/ 3”/ 5”5的主要特点Windows CE 操作系统z高可靠性z高扩展性z自开发软件z丰富的图形界面5的主要特点z高分辨彩色触摸显示屏z背光式操作键盘z透明凹面按键5的主要特点良好的用户操作界面z全中文菜单z直观图形显示z点击屏幕或按键均可操作5的主要特点功能丰富、使用方便的测量软件5的主要特点直观方便的状态条状态信息显示点击改变相关设置按住进入相关设置菜单5的主要特点菜单和界面自定义z页面标签z页面内容z功能菜单z字体大小和颜色z 10000点数据内存z CF卡口(SD卡)z USB口z RS232串口z独有的1级蓝牙，可实现300m距离无线通讯5的主要特点大容量内存、丰富的数据接口5的主要特点z新型双速微动z测量便捷键测量员眼睛无需离开目镜便可方便快捷地按键实施测量5的主要特点标配红绿光导向器100m1.3m –150m3.5m3.5m3.5m3.5m仪器内置红绿光导向器，可极大提高放样等测量的工作效率。

sokkia sokkia 曹新华索佳武汉技术中心cxh0509@5隆重推出z索佳新一代全站仪、经典之作SET X 2007年下半年隆重推出。

z国际著名专业杂志《GIMInternational》撰文推介。

5名称含义SET：S okkia E lectronic T otalstation索佳电子全站仪X：RED-tech E X, E x treme,E x cellent RED-tech EX技术,极至的,卓越的5产品定位手控型顶端全站仪5技术特色高精度测距技术RED-tech(RE volutionary D igital processing tech nology)相位测距、多频率信号同步发射与接收、先进的光学系统、测距信号数字处理。

免棱镜0.3 ~ 500 m，±(3 + 2ppm×D)mm反射片 1.3 ~500 m, ±(3 + 2ppm×D)mm单棱镜 1.3 ~5000 m, ±(1.5 + 2ppm×D)mm (SET1X)±(2 + 2ppm×D)mm5技术特色高精度测角技术IACS(I ndependent A ngle C alibration System)索佳独创的角度自校准系统（专利技术）结合基于随机双向编码技术的绝对编码度盘，极大提高和确保仪器的测角精度。

测角精度：±1”/ 2”/ 3”/ 5”5的主要特点Windows CE 操作系统z高可靠性z高扩展性z自开发软件z丰富的图形界面5的主要特点z高分辨彩色触摸显示屏z背光式操作键盘z透明凹面按键5的主要特点良好的用户操作界面z全中文菜单z直观图形显示z点击屏幕或按键均可操作5的主要特点功能丰富、使用方便的测量软件5的主要特点直观方便的状态条状态信息显示点击改变相关设置按住进入相关设置菜单5的主要特点菜单和界面自定义z页面标签z页面内容z功能菜单z字体大小和颜色z 10000点数据内存z CF卡口(SD卡)z USB口z RS232串口z独有的1级蓝牙，可实现300m距离无线通讯5的主要特点大容量内存、丰富的数据接口5的主要特点z新型双速微动z测量便捷键测量员眼睛无需离开目镜便可方便快捷地按键实施测量5的主要特点标配红绿光导向器100m1.3m –150m3.5m3.5m3.5m3.5m仪器内置红绿光导向器，可极大提高放样等测量的工作效率。

GP3130R/R3索佳 陀 螺 全 站 仪!!!!使 用 说 明 书SET3130R：《SET130R系列全站仪使用说明书》：为日本测量仪器制造商协会标志GP3130R/R3索佳 陀 螺 全 站 仪!!!!!!!!!!!!!!使 用 说 明 书陀螺全站仪GP3130R/R3由通过专用接口连接的SET3130R/R3电子全站仪和GP1陀螺仪两大部分组成。

特点z GP1陀螺仪内置一个悬挂陀螺马达，由于地球的自转而引起的进动性使得陀螺马达绕地球的子午线（真北）来回摆动。

关于GP1原理参见“20.附录：GP1原理”z结合GP1陀螺仪、SET3130R/R3全站仪和专用处理软件，SET仪器可计算出真北方向。

z真北方向的测定可采用两种不同的测量方法，即跟踪逆转点法和中天法。

z在不考虑磁场条件影响的情况下，真北方向测定的平均精度为±20"（0.006百分度/0.1角密耳）z计算出的真北方向可以很方便地从SET显示的水平角读数获取。

本说明书阅读方法z除特别说明外，本说明书均以“GP3130R”表示“GP3130R/R3”，以“SET” 表示“SET3130R/R3”。

z本说明书使用下列符号和约定：：表示操作前应阅读的注意事项和重要内容。

：表示参阅章节的名称。

：表示补充说明。

：表示特别术语或操作的说明。

[测距] 等 ：表示所显示的软键内容。

{ESCAPE} 等 ：表示SET操作键盘或无线遥控键盘上的操作键。

1.安全操作注意事项 (1)2.注意事项 (5)3.激光安全信息 (7)4.仪器部件名称 (9)5.仪器连接 (10)6.基本操作 (12)6.1模式图 (12)6.2键功能 (13)7.电池充电 (16)8.测量前准备工作 (17)8.1测量前准备工作 (17)8.2结束测量 (20)9.测量模式介绍 (21)9.1测量模式选择 (21)9.2方位角显示模式 (22)10.逆转点跟踪测量法 (23)10.1确定逆转点 (24)10.2逆转点跟踪测量步骤 (25)11.中天测量法 (27)12.仪器常数测定 (31)13.错误信息 (36)14.故障查找 (37)14.1更换保险丝 (38)14.2更换灯泡 (39)15.仪器检校 (40)15.1悬挂带检查 (41)15.2零位调整 (42)15.3分划板调整 (43)16.标准配置 (45)17.技术指标 (48)18.规范 (50)19.通讯指令 (52)20.附录:GP1原理 (53)。

索佳全站仪索佳全站仪是一种测量和定位地理空间数据的高精度测量设备。

它利用精密仪器和计算机技术，可完成大范围地形点的测量定位和数据处理，可广泛应用于土木建筑、水利、电力、交通、矿山、市政等工程。

本文将重点介绍索佳全站仪的工作原理、应用范围和使用方法。

工作原理索佳全站仪的核心组件是光电角度测量系统、距离测量系统和数码测量系统。

它通过光学和电子等多种技术手段，能够在水平和垂直方向上测量地面的方位、高差和距离等参数，并将数据传输到计算机中进行处理，最终生成数据报告和地形图。

从技术上来说，索佳全站仪的测量原理和经典的光电测角相近，即利用光电角度测量系统对目标点进行测量。

在水平和垂直方向上，仪器通过旋转对测点进行观测，并测量出目标点与测量基准点之间的角度和距离。

最终，通过灰色模型的计算，将数据通过数码测量系统传输并处理成实际数据。

应用范围索佳全站仪具有广泛的应用场景。

它可以用于测量大型土木建筑、桥梁、隧道等工程结构物的位置和形状。

在水利工程中，索佳全站仪可以测量水库和水系，以及调查测量河道。

在电力工程中，它可以测量电缆沟和铁塔的垂直度。

在交通工程中，索佳全站仪可以测量道路和桥梁的高度和坡度。

在矿山工程中，它可以测量露天矿坑的勘察和成图。

在市政工程中，它可以测量地下管线和街道的坡度。

使用方法索佳全站仪的使用方法比较繁琐，需要了解测量知识和基础技能。

在进行实际测量之前，需要事先编制测量计划，包括建立测站、明确测量目的、确定测量方式和测量时间等。

同时，要注意现场实地勘查、花坛围起来等事项；可根据已有测站，进行三角定位来向新的测站点进行校正和设置。

在进行实际测量时，需要对仪器进行调整和校准，调整仪器至水平状态，并校准初始数据。

接着，对目标进行观测，并测量目标与测站之间的角度和距离。

最后，将测量的数据传输到计算机进行处理，保存测量结果。

在使用索佳全站仪时要注意其维护保养，提高工作效率和精度。

总结索佳全站仪是一种高精度、高性能的测量设备，是土木建筑、水利、电力、交通、矿山、市政等工程领域必不可少的测量工具。

iM-100精密工程型全站仪新设计的高端EDM、全面提升性能单光源、多模式、宽量程、相位式测距技术，同时发射和接收多 个频率的测距光波， 实现高精度、快速测距！▪三种测距模式，满足不同作业环境下的工作需求▪同轴测距指示激光，光斑小、亮度大、可精确照准和测量被测点，避免误测1″索佳高精度测角技术 — 角度自校准系统内置角度基准，检测并修正度盘测角误差， 确保高精度角度测量▪ 通过 ISO 17123-3：2001 国际认证超大范围补偿器液态双轴补偿器补偿范围±6′,有效的避免仪器晃动带来的误差1,000m2.0mm+2ppm500mDistance Measurement Accuracy (Prism Mode)Measuring Range(Re ectorless Mode)AccuracyDistance早期型号iMiM早期型号1.5mm+2ppm2.0mm+2ppm500m测距精度（棱镜模式）测程（无棱镜）精度1,000m距离测距精度测距范围棱镜模式 1.5mm+2ppm 6,000m*无棱镜模式2.0mm+2ppm1,000m**良好气象条件实用、方便的配置可根据作业任务，自定义操作界面菜单节省查找应用程序时间快速触发键在照准的同时，通过触发键快速启动测量，让测量工作更加便捷、高效超大容量内存内存50,000点，支持最大32GB 的U盘超长待机时间单块电池32小时超长工作时间，连续工作四天无需更换电池红绿导向光通过导向光可快速确定放样方向，迅速调整到放样位置界面菜单定义地形图测量界面菜单定义坐标放样界面菜单定义土木建筑一般测量ABCDE使用MLM（对边测量）程序，平整土地时可以计算点间高差。

对于大面积的区域，可以利用无棱镜模式来观测大量的点，从而节省作业时间。

断面高程测量导向光可以使放样人员快速确定放样方位，高效引导放样，大幅度提高放样效率。

工程放样利用坐标测量功能，无需横向设站，即可快速完成地基水平高程测量。
