电热鼓风干燥箱作业指导书

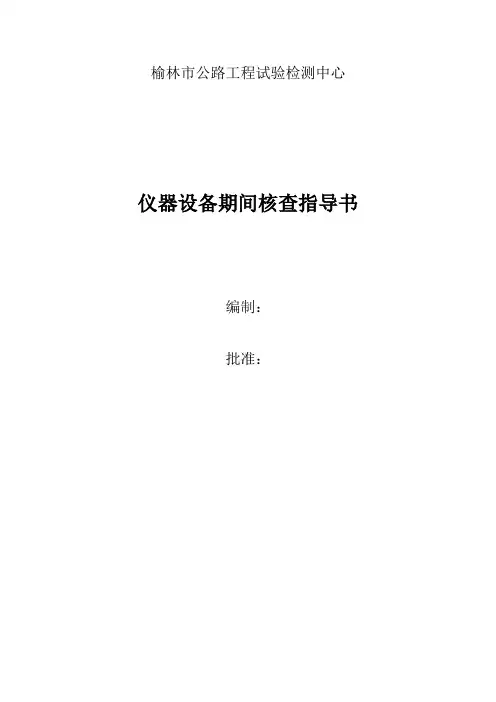

榆林市公路工程试验检测中心仪器设备期间核查指导书编制：批准：电热鼓风干燥箱期间核查作业指导书一使用范围本方法适用于各种电热鼓风干燥箱的校准。

二技术要求2.1应带有铭牌（包括仪器名称、型号规格、出厂编号、出厂日期、制造厂等)、合格证、使用说明书.2。

2电热鼓风干燥箱仪器外观完好，不应有影响仪器准确度的缺陷。

2。

3读数显示应清晰，控制器使用正常。

2。

4鼓风机可正常运行.2。

5电热鼓风干燥箱加热装置应为不少于4组的炉瓦电阻丝。

2。

6电热鼓风干燥箱温控范围：常温至200℃,显示器分度值为1℃，温度控制：设定值±3℃.三校准项目3。

1外观检查。

3。

2显示器示值3.3温度控制稳定性四校准环境及校准器具4.1校准环境：校准工作应在室内进行,环境温度为（25±10)℃,先对湿度相对湿度不大于85％，校准现场应洁净,周围无影响校准结果的振动、污染、腐蚀性气体。

4.2校准器具:标准温度计量程不小于200℃,分度值1℃。

五校准方法5。

1外观检查：按照本方法2。

1～2.5条要求逐项进行检查.5.2显示器示值校准:从室温开始设置控制温度值，以10℃的倍数为温度级,每级温度稳定时间不少于30min，用标准温度计测定电热鼓风干燥箱内部温度并记录，同时记录数显装置温度值，作出两者之间的对比曲线或建立电热鼓风干燥箱数显温度值与标准温度计读数的数据对比表。

5。

3温度控制稳定性校准:将电热鼓风干燥箱温度分段设置为65℃、105℃、175℃，待温度稳定后,3h内每小时随机观察一次读数，每次读数偏差不超过设定值±3℃为温度控制稳定性合格。

六校准周期校准周期一般不超过12个月.七结果处理填写校准记录表,提交审核确认。

电热鼓风干燥箱校准记录表。

部 门 品管部 文件号 版 本 号01 编制/日期 审核/日期 批准/日期 标 题 实验室设备（电热鼓风干燥箱）作业指导书页 码1/31.0目的：为了规范对仪器、设备的正确使用，特制定本作业指导书。

2.0范围：适应于XXXX 有限公司品管部实验室101-3SB 干燥箱的操作。

3.0职责3.1实验室实验员负责按照作业指导书要求进行操作； 3.2 品管部主管负责本作业指导书执行情况的监督。

4.0文件内容4.1仪器图解与说明：原件存管理部，复印件张贴在主责部门。

长期保存。

4.1.1仪器特性：本干燥箱为非防爆式产品，不适用于挥发性、易燃、易爆物品测试，以免引起爆炸事故。

4.1.2技术参数：箱内尺寸：500*600*700mm ；额定功率：4500W ；工作温度：50～300℃； 4.1.3面板介绍：图1 外门扣 图5 ▼温度下调按钮；▲温度上调按钮；蓝色为功能按钮 图2 观察窗 图6 电源开关 图3 箱内温度实时显示 图7 加热快慢开关 图4 设定测试温度显示 图8 鼓风开关 图1 图2图3 图4 图5图7 图6 图8部门品管部文件号版本号01 编制/日期审核/日期批准/日期标题实验室设备（电热鼓风干燥箱）作业指导书页码2/3 4.2操作步骤步骤图示作业手法注意事项4.2.1 开机a将仪器顶部散热排风口旋转打开；b 依次打开电源开关、打开鼓风开关、加热调至慢档。

开机前，先检查干燥箱的电器性能，并注意是否有短路或漏电现象，箱体必须有效接地，以确保安全；随时检查散热排风口通风正常，切勿堵塞；通电时切忌打开箱体左侧，内有电器线路，防止触电，切勿用湿布擦抹，更不能用水冲洗。

4.2.2 温度设置a按▲▼温度调节至所需温度最高设定温度不得超过300℃4.2.3 打开箱门a把住外门扣向上拉开门扣打开箱门后，注意手不要触碰箱内部分，避免烫伤；不要将水溅到箱门内层玻璃上，以免玻璃遇骤冷而破裂。

原件存管理部，复印件张贴在主责部门。

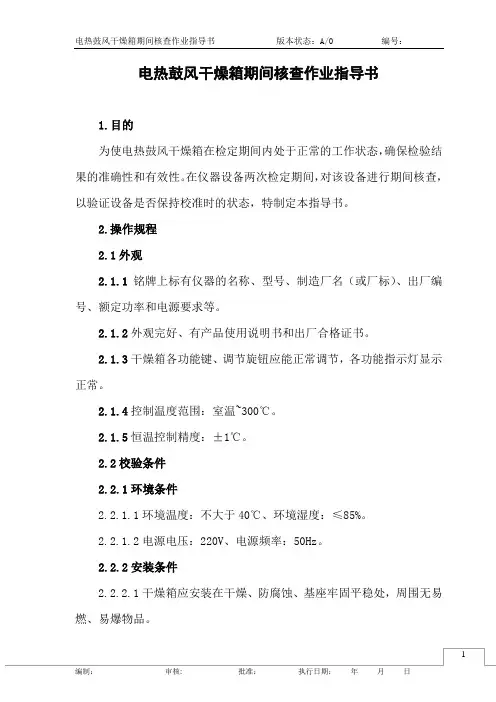

电热鼓风干燥箱期间核查作业指导书版本状态：A/0 编号：
编制：审核: 批准：执行日期：年月日1
电热鼓风干燥箱期间核查作业指导书
1.目的
为使电热鼓风干燥箱在检定期间内处于正常的工作状态，确保检验结果的准确性和有效性。

在仪器设备两次检定期间，对该设备进行期间核查，以验证设备是否保持校准时的状态，特制定本指导书。

2.操作规程
2.1外观
2.1.1铭牌上标有仪器的名称、型号、制造厂名（或厂标）、出厂编号、额定功率和电源要求等。

2.1.2外观完好、有产品使用说明书和出厂合格证书。

2.1.3干燥箱各功能键、调节旋钮应能正常调节，各功能指示灯显示正常。

2.1.4控制温度范围：室温~300℃。

2.1.5恒温控制精度：±1℃。

2.2校验条件
2.2.1环境条件
2.2.1.1环境温度：不大于40℃、环境湿度：≤85%。

2.2.1.2电源电压：220V、电源频率：50Hz。

2.2.2安装条件
2.2.2.1干燥箱应安装在干燥、防腐蚀、基座牢固平稳处，周围无易燃、易爆物品。

电热鼓风干燥箱作业指导书1目的规范电热鼓风干燥箱使用操作。

2范围电热鼓风干燥箱的使用操作。

3职责质量部检验人员按照本型号仪器作业指导书进行正确操作.4内容4.1 产品应在下列使用条件中工作：4.1.1环境温度：5℃～40℃；4.1.2相对湿度不大于85%；4.1.3大气压力：（86～106）kPa；4.1.4海拔高度不高于2000米；4.1.5周围无强烈震动源及强电磁场存在；4.1.6应放置在平稳、水平，无严重粉尘，无阳光直射，无腐蚀性气体存在的室内；4.1.7仪器合理放置，调整搁板位置及数量，放入工作物品，必须保持上下四周有一定空隙（﹥100mm），重量以搁板不被压弯变形为宜。

4.2 操作程序4.2.1开机前准备4.2.2在使用前请确认供电电源的电压、频率与产品要求相符。

4.2.3本产品应安放在室内干燥、水平处，无阳光直射，周围无易燃物质，无严重粉尘，无腐蚀性气体存在的室内，不宜放在火灾报警器下方。

4.2.4通电前先检查本箱的电气性能，并应注意是否有断路或漏电现象。

4.2.5产品应使用独立的电源插座，并确认插头、插座接地良好。

4.2.6在供电线路中需安装空气闸刀开关一只，供设备专用；做好设备的接地工作（将接地线插片端插入接线柱并旋紧，另一端与用户固定接地线装置相连）。

4.2.7产品应放置在坚硬牢固的平面上，使其保持水平状态。

4.2.8产品四周应保留一定的空隙。

4.2.9产品必须在一定的使用条件下使用。

4.2.10切勿重力开启/闭合产品箱门，否则易导致箱门脱落，产品损坏，产生伤害事故。

4.2.11根据物品的潮湿程度，调整风门至合适位置，“”处开启角度最小，“三”处开启角度最大（调节范围为60度角）。

4.2.12必须充分阅读、理解本产品使用说明书后方可进行操作。

4.2.13待一切准备就绪，可将试品放入箱内，关上箱门，进行干燥或其它实验。

4.3 开机4.3.1按下“电源开关”按钮，使设备上电；拨动“鼓风”电动机开关至“开”处，使鼓风电动机运转，指示灯亮并能听到风机运转声音。

电热鼓风干燥箱操作作业指导书1.目的：保证检测设备量值的准确性、正确性、从而确保检测结果的稳定性、可靠性。

2.适用范围：用于公司实验室检测仪器的使用和期间核查。

3.操作步骤3.1使用前的准备。

产品在下列使用条件中工作：3.1.1环境温度：5℃～40℃，相对湿度不大于85%。

3.1.2周围无强烈震动及强电磁场存在。

3.1.3应放置在平稳、水平、无严重粉尘，无阳光直射，无腐蚀性气体存在的室内。

3.1.4产品周围保留足够空间空隙，不宜放在火灾报警器下方。

3.1.5合理放置，调整搁板位置及数量，放入工作物品，必需保持上下四周有一定空隙（﹥100mm），重量以搁板不被压弯变形为宜。

3.2开机通电3.2.1关好箱门，把手应垂直向下;3.2.2根据物品潮湿程度，调整风门至合适位置。

3.2.3打开电源、风机开关，指示灯亮并能听到风机运转声音；使用中必需开风机！3.2.4控温仪经过4秒左右的自检程序后进入工作模式，即PV屏显示测量温度，SV屏显示设定温度。

当PV﹤SV时，HEAT灯应亮，表示控温仪进入升温工作状态。

3.2.5期间核查方法根据仪器的特点，选用经检定合格的棒式温度计进行温度比对，建立电热鼓风干燥箱数显温度值与温度计读数的数据比对表3.2.5.1显示器示值校准：从室温开始设置控制温度值，以10℃的倍数为温度级，每个温度级的稳定时间不少于30分钟，用标准温度计测定电热干燥箱内的温度值，建立干燥箱数显温度值与标准温度计读数的数据比对表。

3.2.5.2温度控制稳定性校准，将电热鼓风干燥箱温度分段设置为65℃，105℃，175℃，200℃，待温度稳定后，3小时每小时随机观察一次读数，每次读数不超过设定值±5℃为温度控制稳定性合格。

3.2.5.3核查周期在仪器设备检定之间至少核查一次。

如遇特殊情况，可增加期间核查次数，并填写《期间核查报告》。

4.维护及注意事项4.1每次使用结束后，关电源。

打开箱门取物时请千万注意，以免烫伤。

电热恒温鼓风干燥箱作业指导书概述1.设备名称：电热恒温鼓风干燥箱2.型号规格：DHG-9203A3.厂家：上海精宏试验设备有限公司4.设备编号：SEMTEC-180操作规程操作步骤1.打开电源，此时两个上下显示窗依次显示“输入类型编码”，“温度范围编码”，最后PV显示窗显示的是当前箱内的实际温度，SV显示窗显示默认设定温度，此时设备按默认设定参数进行工作。

2.按被干燥试品的要求设定温度值。

在默认状态下，可以通过设定“SET”键及△▽设定温度和定时时间等功能。

3.待温度达到设定值后，放置干燥试品，关好箱门（箱体的密封胶圈一定要清洁、平整）。

注意事项：干燥完毕后应关掉电源，直至恢复到常态方可打开箱门。

注意当温度较高时要配戴手套以免烫伤。

期间核查1. 校准仪器前先打开，设定到70℃，稳定半小时后，用标准温度计或已经检定合格的温度计测量实际温度，温度偏差应不大于1℃。

2. 按1的步骤分别设定105℃、120℃、180℃测量其实际值，温度偏差应不大于2℃。

3. 校准结果以上校准结果应符合JJF 1101-2003规定要求。

核查周期：核查周期应在两次校准日期之间，为6个月一次。

维护保养维护和保养1、干燥箱应经常保持清洁，箱内玻璃应用松软棉布擦拭，切忌用有腐蚀性的化学溶液擦拭，以免发生化学反应和擦伤玻璃。

2、如果干燥箱长期不使用，应在电镀件上涂中性油脂或凡士林，以防腐蚀，并套好塑料薄膜防尘罩，以免电器受潮而影响使用。

3、严格遵守操作规程，如仪器出现故障，应立即报告保管人或科室负责人，查明原因，及时处理，不得擅自“修理”，并做好使用和故障情况登记及试验记录。

4、干燥箱外壳必须有效的接地，以保证安全。

5、干燥箱内无防爆装置，禁止把易爆物品放入干燥箱内。

维护频率：每季度一次。

编制人：审核人：批准人：年月日。

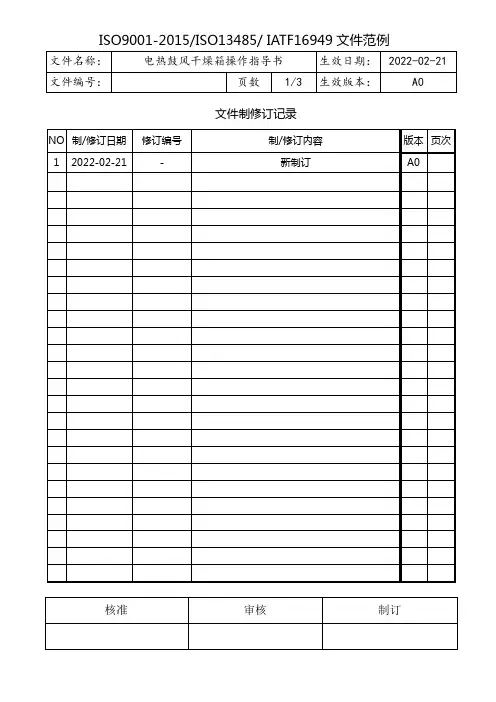

文件制修订记录1.0目的/Aim:1.1为突跳式热脱扣器检测提供作业指导书，确保使用者及设备的安全，确保被测物在检测过程中的精确度。

2.0参考文件/Reference Instruction:相关设备的操作说明书。

3.0设备/材料/ Equipment/Material:3.1电热鼓风干燥箱3.2 声光测试笔4.0准备/要求/Prepare/Requirement:4.1 定义：根据热脱扣器的动作性能要求。

将热脱扣器感温面置于下限温度恒温5~10分钟，应不动作。

将热脱扣器感温面置于上限温度恒温5~10分钟，应动作。

4.2 打开电源开关，先将温度表温度设定在热脱扣器标定温度-3℃,测试合格后，再将温度表温度设定在热脱扣器标定温度+3℃。

5.0安全/维护/Safety/Maintenance:5.1日常检查（每日----一周）●工作箱内、不锈钢导热板应保持清洁。

5.2定期检查（一个月----半年）●用点式温度计测试志热板温度，与温度表显示温度对比。

如果有严重偏差时需检查原因后，方可继续使用。

6.0操作程序/Operation Process:6.1打开电源开关，开机自检，温度表显示当前温度。

6.2按准备要求4.2进行温度表设定：将温度表上的测量/设定选择开关置于设定位置，调节高/低旋钮，可将此参数修正到您所需要的设定温度值，再将温度表上的测量/设定选择开关置于测量位置，设定值已设定完成。

6.3确认参数设定正确，将加热开关置于开的位置，待温度恒定在设定温度。

6.4将热脱扣器的感温面朝下，平整摆放在不锈钢导热板上，热脱扣器之间不可互相受压。

6.5按准备要求4.1，用声光测试笔检查，判定热脱扣器是否合格。

6.6对不合格品需再次检测，防止误判。

6.7测试完毕，将不合格品与合格品分开。

将加热开关置于关的位置，关闭电源开关，清理内箱，摆放好不锈钢导热板，关好箱门。

7.0控制要求/Quality Control：7.1按原材料检测表要求。

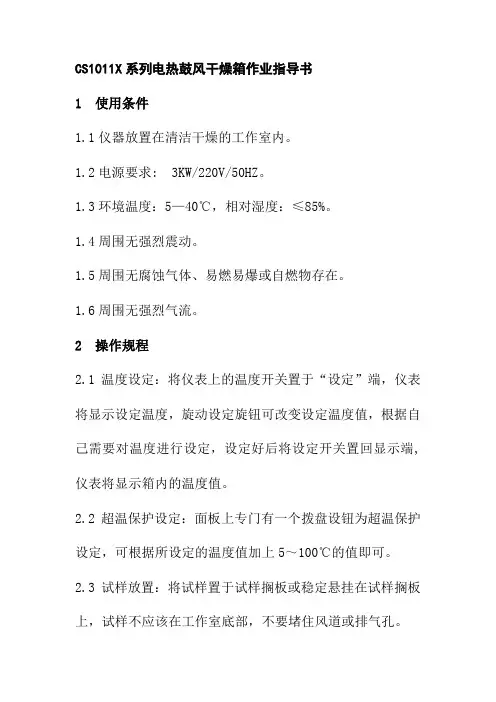

CS1011X系列电热鼓风干燥箱作业指导书1 使用条件1.1仪器放置在清洁干燥的工作室内。

1.2电源要求: 3KW/220V/50HZ。

1.3环境温度：5—40℃，相对湿度：≤85%。

1.4周围无强烈震动。

1.5周围无腐蚀气体、易燃易爆或自燃物存在。

1.6周围无强烈气流。

2 操作规程2.1温度设定：将仪表上的温度开关置于“设定”端，仪表将显示设定温度，旋动设定旋钮可改变设定温度值，根据自己需要对温度进行设定，设定好后将设定开关置回显示端,仪表将显示箱内的温度值。

2.2超温保护设定：面板上专门有一个拨盘设钮为超温保护设定，可根据所设定的温度值加上5～100℃的值即可。

2.3试样放置：将试样置于试样搁板或稳定悬挂在试样搁板上，试样不应该在工作室底部，不要堵住风道或排气孔。

2.4工作时应关好大门,当工作室为高温状态时打开大门应缓慢,以免玻璃门急骤冷却而破裂,并注意工作人员不被烫伤,开大门前应关断电源。

2.5根据需要调节箱顶部的排气阀,高温时注意防止排气阀烫手,箱体顶部不应放置任何物品或当工作台使用。

2.6停止工作按下“电源停”按钮。

3 注意事项3.1使用者必须站在垫有绝缘胶皮的地板上操作。

3.2本设备为非防爆型干燥箱，切勿将易燃、易挥发、易爆炸的物品放入箱内干燥处理。

3.3被干燥物品放入工作室搁板上时应有一定的间隙,以保证良好的干燥效果。

3.4在使用中应经常清理电热器上的积污或金属类垃圾，以防电气短路和延长加热器使用寿命。

3.5首次或长期搁置恢复使用设备时，应经空载开机一段时间后再置试品进行干燥处理，以消除运输、装卸、贮存中可能产生的故障。

3.6每次使用完毕，切断供电总电源开关。

3.7洗净的玻璃仪器，应倒净水后再放于仪器内部烘干。
