电子百拼图片

现场拼装图
天亮就响声光祝福歌（限时3
分钟）安溪五小电子百拼练习（2）
现场拼装图（三）
音量可调的太空大战（限时5
分钟）将灯泡换成喇叭，保留发光二极管，即可用以上同样方法控制彩灯门铃。

合上开
关，用手触摸
触摸板，喇叭
发出太空大战
的声音，然后
边碰触触摸
板，边细心地
调节可变电
阻，在一定范
围内可高调节
声音的大小。

创新拼装图（一）
吹灭电灯（限时5
分钟）
安溪五小电子百拼练习（4）
创新拼装图
电脑选台调频收音机（限时5
分钟）合上开关，灯点亮，只要对着话筒吹气，就可以暂时将灯吹灭，一会儿之后，灯又亮了，对着话筒大声喊叫，也会使灯的亮度随之变化。

装好电路，
合上开关，然后
用手指按压选台
按钮“T ”，按一
下马上松开，一
般可选出一个电
台并自动锁定，
继续按下选台按
钮“T ”可选出
88MHz-108MHz
的所有电台，当
调到嘴高端时，
必须按一下复位
按钮“R ”，方可
再按“T ”按钮选
台。

现场拼装图
安溪五小电子百拼练习（6）
组现场拼装图
天亮就响的调幅收音机（限时3分钟）。

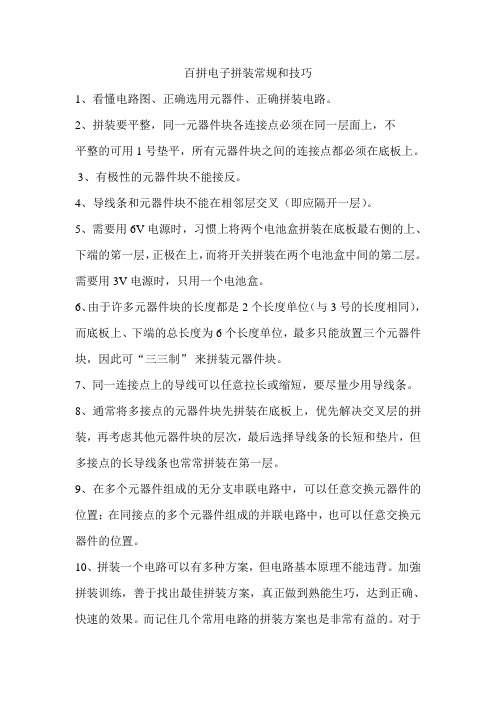

百拼电子拼装常规和技巧1、看懂电路图、正确选用元器件、正确拼装电路。

2、拼装要平整，同一元器件块各连接点必须在同一层面上，不平整的可用1号垫平，所有元器件块之间的连接点都必须在底板上。

3、有极性的元器件块不能接反。

4、导线条和元器件块不能在相邻层交叉（即应隔开一层）。

5、需要用6V电源时，习惯上将两个电池盒拼装在底板最右侧的上、下端的笫一层，正极在上，而将开关拼装在两个电池盒中间的第二层。

需要用3V电源时，只用一个电池盒。

6、由于许多元器件块的长度都是2个长度单位（与3号的长度相同），而底板上、下端的总长度为6个长度单位，最多只能放置三个元器件块，因此可“三三制”来拼装元器件块。

7、同一连接点上的导线可以任意拉长或缩短，要尽量少用导线条。

8、通常将多接点的元器件块先拼装在底板上，优先解决交叉层的拼装，再考虑其他元器件块的层次，最后选择导线条的长短和垫片，但多接点的长导线条也常常拼装在第一层。

9、在多个元器件组成的无分支串联电路中，可以任意交换元器件的位置；在同接点的多个元器件组成的并联电路中，也可以任意交换元器件的位置。

10、拼装一个电路可以有多种方案，但电路基本原理不能违背。

加強拼装训练，善于找出最佳拼装方案，真正做到熟能生巧，达到正确、快速的效果。

而记住几个常用电路的拼装方案也是非常有益的。

对于初学者，最好按彩色拼装图册的方案拼装，以保证电路拼装的成功。

11、拼装电路完毕应检查核对，确信无误再通电试验，如果不能出现预期效果，则应检查电池、灯泡及子母扣的接触是否良好，再检查其他元器件块连接是否正确，是否漏连导线条。

12、要熟练掌握显示电路功能的技能技巧。

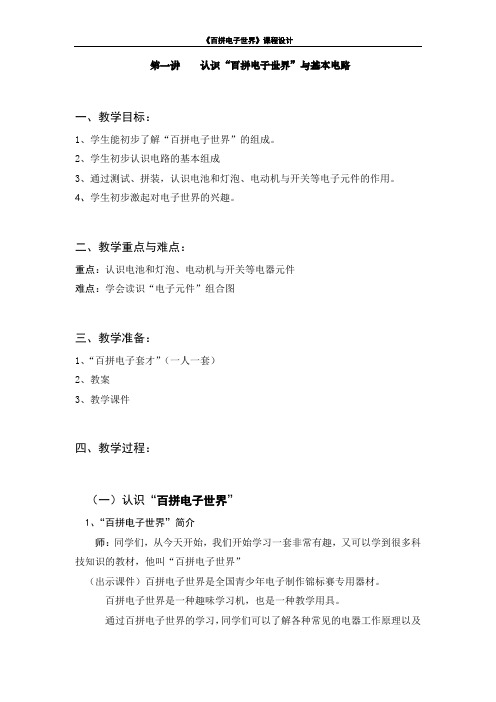

第一讲认识“百拼电子世界”与基本电路一、教学目标：1、学生能初步了解“百拼电子世界”的组成。

2、学生初步认识电路的基本组成3、通过测试、拼装，认识电池和灯泡、电动机与开关等电子元件的作用。

4、学生初步激起对电子世界的兴趣。

二、教学重点与难点：重点：认识电池和灯泡、电动机与开关等电器元件难点：学会读识“电子元件”组合图三、教学准备：1、“百拼电子套才”（一人一套）2、教案3、教学课件四、教学过程：（一）认识“百拼电子世界”1、“百拼电子世界”简介师：同学们，从今天开始，我们开始学习一套非常有趣，又可以学到很多科技知识的教材，他叫“百拼电子世界”（出示课件）百拼电子世界是全国青少年电子制作锦标赛专用器材。

百拼电子世界是一种趣味学习机，也是一种教学用具。

通过百拼电子世界的学习，同学们可以了解各种常见的电器工作原理以及电路知识。

例如：我们生活中非常常见的门铃里面电子电路的设计，为什么人手指头一按门铃，房子里面就有“叮咚”的声音而是不是出现其他效果呢。

还有就是我们的路灯，为什么一到了晚上，路灯就会亮起来呢？是有人去打开的还是可以让它感应到天黑了就自动亮灯呢？再比如我们的调速风扇，怎么设计电路，才能让风扇按我们想要的风速转呢？报警器是如何实现报警的呢？等等的这些，在同学们通过学习“百拼电子世界”之后，就能够明白它的电路原理，并且能够自己设计一个电路出来。

要点：同学举例，引起学生对电子电路的兴趣和联想。

2、“百拼电子世界”的组成师：同学们，大家每人手里都有一套“百拼电子世界”，请同学们打开百拼电子世界，我们先来了解一下百拼电子世界是由哪几个部分组成的。

（出示课件）“百拼电子世界”是由拼装底板，金属导线，电子元器件和彩色教材组成的。

要点：让学生了解“百拼电子世界”组成部分。

3、初步认识，导线，底板，电源，电灯等用电器师：下面我们从最简单的开始了解，首先是拼装底板。

（出示课件）实物演示。

拼装底板：透明、绝缘的安装底板上有等距离的凸桩子扣(10×7个)，用来固定元器件块和导线条。
