九年级物理电流和电路单元测试卷(解析版)

人教版九年级物理全一册《第十五章电流和电路》单元测试卷（含答案）学校:___________班级：___________姓名：___________考号：___________一、单选题1．自动洗衣机上有三个触摸开关，当闭合总开关时，洗衣机处于待机状态，当闭合洗涤开关时，电动机带动滚筒工作：当洗涤结束后，闭合烘干开关自动进行烘干衣服。

下列电路图符合上述要求的是（）A．B．C．D．2．如图所示，用丝绸摩擦过的玻璃棒接触不带电的验电器金属球，金属箔张开，下列有关说法正确的是（）A．用丝绸摩擦过的玻璃棒创造了电荷B．玻璃棒和验电器都带负电荷C．电子从验电器转移到玻璃棒D．若用该玻璃棒靠近某轻质小球时互相吸引，该小球一定带负电3．如图甲所示，验电器A带负电，B不带电。

用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间（如图乙所示），金属棒中（）A．正电荷移动方向由A到BB．电流方向由B到AC．电流方向由A到BD．正电荷移动方向由B到A4．如图所示的电路中，若要使L1和L2两只灯泡组成并联电路，开关的断开与闭合情况是（）A．S1、S2断开，S3闭合B．S1、S3闭合，S2断开C．S1、S2、S3都闭合D．S1、S3闭合，S2断开5．如图所示的电路中，当开关S1，S2闭合时，电流表A1的示数为0.5A，电流表A2的示数为0.2A。

下列说法正确的是（）A．S1、S2闭合时，R1、R2并联B．S1，S2闭合时，通过电阻R1的电流为0.5AC．S1，S2闭合时，电流表A1测量的是R1的电流D．开关S2断开时，电流表A2示数为0.2A6．如图，验电器甲带负电，箔片张开一定的角度，乙不带电，用一根带绝缘柄的铜棒连接两验电器，则下列有关判断正确的是（）A．负电荷运动方向为甲→乙，乙箔片张角增大B．电流方向为甲→乙，甲箔片张角减小，乙箔片张角增大C．正电荷运动的方向为乙→甲，电流方向乙→甲D．甲箔片上带负电，所以铜棒中无电流7．小明同学按如图连接好电路，闭合开关后发现，两灯泡不亮，然后他拿来一根导线直接连在甲灯泡两端，此时两灯泡仍不亮，于是他取下这根导线，直接连在乙灯泡两端，此时发现甲灯亮了起来，根据以上现象可以推断出下列哪个结论是正确的（）A．甲灯泡断路B．乙灯泡断路C．乙灯泡短路D．甲灯泡短路8．用与丝绸摩擦过的玻璃棒，去靠近悬挂的轻质小球，发现小球被排斥，则小球（）A．一定带负电B．一定不带电C．一定带正电D．可能带正电，也可能带负电9．在“组成串联电路”的学生实验中，如图，当将开关闭合时，灯L1、L2均不亮。

九年级物理电流和电路单元测试卷（解析版）一、初三物理电流和电路易错压轴题（难）1．某小组同学通过自学得知：在两种金属组成的回路中，如果使两个接触点的温度不同，便在回路中将会出现电流．为了验证和探究其中规律，该小组利用铁丝和铜丝两种导线组成图（a）所示的闭合回路，并将相连的两个交叉点A、B分别置于烧杯中和酒精灯上方．做了如图（a）、（b）、（c）、（d）所示的四次实验．请仔细观察图中的装置、操作和现象，归纳得出初步结论．（1）分析比较图中（a）（b）两图中的装置、操作和现象，归纳得出初步结论：当相互连接的两种金属丝的材料不变时，接触点之间的温度差越小，电路中的电流________．（2）分析比较图中（a）（c）两图[或（b）（d）两图]，发现当相互连接的两种金属丝的材料相同，金属导线接触点之间的温度差也相同，且用酒精灯对金属导线中部进行加热时，闭合回路中的电流表示数________（选填“变大”、“不变”或“变小”）．据此可得出初步结论：当相互连接的两种金属丝的材料相同，金属导线接触点之间的温度差也相同时，电路中的电流大小与金属导体中部温度高低________．【答案】越小不变无关【解析】【分析】【详解】(1)比较a、b两次实验可知,当相互连接的两种金属丝的材料不变时,(a)中冰水混合物与酒精灯火焰的温度差比较大,电流表示数大;(b)中开水与酒精灯火焰的温度差较小，电流表的示数小，故可得出的结论为：当相互连接的两种金属丝的材料不变时，接触点之间的温度差越小，电路中的电流越小；(2)分析比较图中(a)(c)两图(或(b)(d)两图)，发现当相互连接的两种金属丝的材料相同，金属导线接触点之间的温度差也相同，且用酒精灯对金属导线中部和最长处进行加热时，闭合回路中的电流表示数相同，据此可得出初步结论：当相互连接的两种金属丝的材料相同，金属导线接触点之间的温度差也相同时，电路中的电流大小与金属导体中部温度高低无关．【点睛】根据图示判断两个接触点的温度差，然后比较实验中电流表的示数，并与已有的结论对比．2．在“用伏安法测电阻”的实验中：（1）实验原理是_______________________。

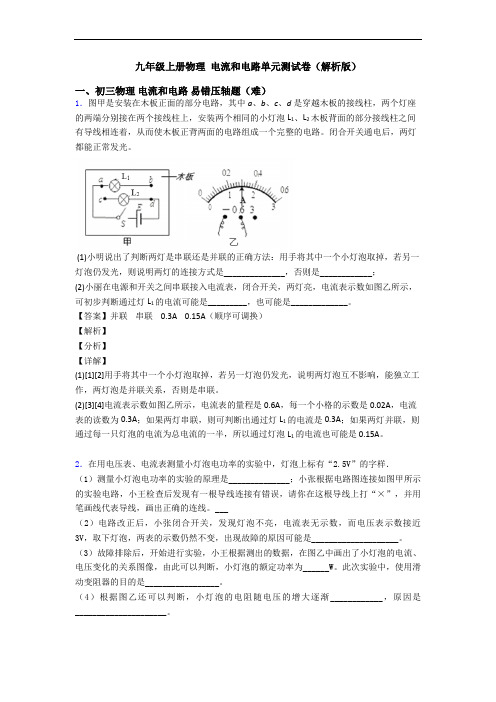

九年级上册物理电流和电路单元测试卷（解析版）一、初三物理电流和电路易错压轴题（难）1．图甲是安装在木板正面的部分电路，其中a、b、c、d是穿越木板的接线柱，两个灯座的两端分别接在两个接线柱上，安装两个相同的小灯泡L1、L2木板背面的部分接线柱之间有导线相连着，从而使木板正背两面的电路组成一个完整的电路。

闭合开关通电后，两灯都能正常发光。

(1)小明说出了判断两灯是串联还是并联的正确方法：用手将其中一个小灯泡取掉，若另一灯泡仍发光，则说明两灯的连接方式是______________，否则是____________；(2)小丽在电源和开关之间串联接入电流表，闭合开关，两灯亮，电流表示数如图乙所示，可初步判断通过灯L1的电流可能是_________，也可能是_____________。

【答案】并联串联 0.3A 0.15A（顺序可调换）【解析】【分析】【详解】(1)[1][2]用手将其中一个小灯泡取掉，若另一灯泡仍发光，说明两灯泡互不影响，能独立工作，两灯泡是并联关系，否则是串联。

(2)[3][4]电流表示数如图乙所示，电流表的量程是0.6A，每一个小格的示数是0.02A，电流表的读数为0.3A；如果两灯串联，则可判断出通过灯L1的电流是0.3A；如果两灯并联，则通过每一只灯泡的电流为总电流的一半，所以通过灯泡L1的电流也可能是0.15A。

2．在用电压表、电流表测量小灯泡电功率的实验中，灯泡上标有“2.5V”的字样．（1）测量小灯泡电功率的实验的原理是______________；小张根据电路图连接如图甲所示的实验电路，小王检查后发现有一根导线连接有错误，请你在这根导线上打“×”，并用笔画线代表导线，画出正确的连线。

___（2）电路改正后，小张闭合开关，发现灯泡不亮，电流表无示数，而电压表示数接近3V，取下灯泡，两表的示数仍然不变，出现故障的原因可能是____________________。

人教版九年级物理全一册《第十五章电流和电路》单元测试卷（附含参考答案) 学校:___________班级：___________姓名：___________考号：___________一、选择题1．下列关于电学知识说法正确的是（）A．将带电体接触验电器的金属小球，箔片张开，是因为同种电荷相互排斥B．与毛皮摩擦过的橡胶棒带正电、毛皮带负电C．通过摩擦使物体带上电，本质是创造了新的电荷D．铅笔芯和陶瓷都是绝缘体2．如图是加油站里常见的“静电释放器”（与大地相连），工人提油枪加油前，必须用手触摸静电释放器清除身体上的静电。

下列说法中正确的是（）A．静电释放过程是电子在转移B．“除电”后人体就没有电荷了C．人体与衣服摩擦可创造出电荷D．静电释放器可以由陶瓷制成3．下列电路中，电流表测L2灯电流的是（）A． B． C． D．4．用丝绸摩擦过的玻璃棒接触验电器的金属球，如图所示，金属箔张开一定的角度，下列说法中错误的是（）A．金属箔带上了正电B．金属箔张开是因为同种电荷相互排斥C．金属箔上的电子全部转移到了玻璃棒上D．瞬时电流的方向从玻璃棒到金属箔5．如图是装有静电除尘纸的拖把，拖地时除尘纸与地板摩擦可以轻松将灰尘和头发清扫干净。

下列说法正确的是（）A．静电除尘纸和地面摩擦创造了电荷B．静电除尘纸与地板带上同种电荷C．静电除尘拖把的工作原理与验电器相同D．与地面摩擦后静电除尘纸带电，能吸引轻小物体6．为了驾驶安全，大部分电动车上都安装有转向灯装置。

当向左转向时，闭合开关S1，左转向灯亮；当向右转向时，闭合开关S2，右转向灯亮。

下列电路图中符合要求的是（）A． B． C． D．7．如图所示的电路，电源电压恒定不变，闭合开关S1、S2后，下列说法正确的是（）A．灯L1、L2串联B．电流表A1测灯L1的电流C．电流表A2测灯L2的电流D．电流表A1的示数比A2的示数大8．如图甲所示，开关闭合后，两个电流表指针偏转均为乙图所示，则通过L1和L2的电流分别为（）A．0.44A、2.64A B．0.44A、2.2AC．0.76A、0.41A D．0.44A、1.76A二、填空题9．电脑屏幕上“粘”了一层灰尘，小明想到了一个除尘办法：用塑料尺在头发上快速摩擦了几下，靠近电脑屏幕，灰尘就被吸下来。

人教版九年级物理全一册《第十五章电流和电路》章节检测卷(带含答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．小敏在爷爷的卧室设计了一个如图的“聪明”电路，方便爷爷．“光控开关”在光弱（晚上）时自动闭合，光强（白天）时自动断开；“声控开关“在有声时自动闭合，两分钟后自动断开．表中开关使用情况，不符合电路设计工作要求的是A．白天，灯不亮闭合S2断开S1B．晚上，睡前，灯亮断开S2闭合S1C．晚上，拍拍手，灯亮闭合S2断开S1D．晚上，遇打雷，灯不亮断开S2闭合S12．对于粒子和宇宙，人类从未停止过探索，下列相关结论正确的是（）A．原子是由原子核和核外电子构成的B．在质子、电子和原子中，尺度最小的是质子C．地球是宇宙的中心，恒星是绝对不动的D．光年是时间单位3．通常情况下，下列都属于导体的一组物质是（）A．铁、铜、大地、食盐水B．铝、石墨、陶瓷、铅C．水银、锡箔、橡胶、镍D．铜、纯净水、人体、黄金4．如图所示电路，要使灯泡L1、L2并联，则应将（）A．S1闭合，S2、S3断开B．S1、S2闭合，S3断开C．S2闭合，S1、S3断开D．S2、S3闭合，S1断开5．如图所示，三个不同规格的灯泡连入电路，闭合开关S，三个灯泡都发光，三个电流表A1、A2和A3的读数分别是I1、I2、I3,，下列说法中正确的是（）A．I1>I2>I3B．I1>I2=I3C．I1=I2>I3D．I1<I2<I36．电脑正常工作时，中央处理器（即CPU）不断发热必须用风扇给其降温。

为了保证中央处理器不被烧坏，带动风扇的电动机要先启动；中央处理器断电后，电风扇仍然工作散热，下列四个电路图中符合要求的是（）A．B．C．D．7．生活中的抽油烟机装有照明灯和排气扇，安全使用时要求它们既能单独工作，又能同时工作。

如图所示的四个电路中，你认为符合上述要求的是（）A．B．C．D．8．如图所示，闭合开关S，L2与L3的电流之比为2∶1，则通过L1与L2的电流之比、L1与L3的电流之比分别为（）A．3∶2，3∶1B．3∶1，3∶2C．2∶1，1∶1D．1∶1，2∶19．下列有关物理量的估测与实际相符的是（）A．一个中学生跑完800m所需时间约为200sB．九年级物理课本的质量约为3kgC．人洗澡时水的温度的为60∶D．教室里一个电风扇正常工作时的电流约为2A10．以下电路中，电流表连接方法正确的是（）A．B．C．D．二、填空题11．人们在加油站周围往往能够闻到汽油的味道，这是现象；给汽车加油前，加油人员先要触摸静电释放器，防止人与周围物体发生现象而带上多余的电荷引燃汽油，因此静电释放器要通过（选填“导体”或“绝缘体”）与大地相连。

人教版九年级物理全一册《第十五章电流和电路》单元测试卷（附答案）学校:___________班级：___________姓名：___________考号：___________一、单选题1．在如图所示的各电路中，两个灯泡属于并联的是（）A．B．C．D．2．关于说法合理的是（）A．固体很难压缩是因为分子间存在引力B．随着科技的进步，热机效率有望达到100%C．带电物体接触验电器时，其金属箔片张开，是因为带上了同种电荷D．从滑梯上滑下来的过程中，机械能变小了，是因为有部分能量消失了3．用丝绸摩擦过的玻璃棒可以吸引轻小物体，是因为（）A．创造正电荷B．创造负电荷C．失去正电荷D．失去负电荷4．下列最符合实际的是A．0℃的冰的内能为0JB．现在考室内气温约41℃C．家庭节能灯中的电流约为2AD．课桌的高度约为80cm5．关于粒子和宇宙，下列认识中正确的是（）A．固体很难被压缩，说明分子间无空隙B．摩擦起电的实质是电子从一个物体转移到另一个物体C．物质是由大量分子组成的，分子是不可再分的最小粒子D．英国物理学家汤姆生发现了原子核，从而说明原子可再分6．如图所示，用餐巾纸摩擦一根可以绕支架自由转动的吸管，使它带上电，现用另一带电玻璃棒靠近吸管的一端，发现它们互相排斥，关于这一现象，下列说法正确的是（）A．吸管在摩擦中得到电子带正电B．吸管在摩擦中失去电子而带负电C．吸管和玻璃棒带同种电荷D．吸管和玻璃棒带异种电荷7．下列说法中正确的是（）A．热机的功率越大，效率越高B．利用斜面可以省力又省功C．静电复印，原理是利用异种电荷相互吸引D．与丝绸摩擦过的玻璃棒带正电，是因为丝绸的正电荷转移到玻璃棒上8．如图所示电路，下列说法正确的是A．L1、L2串联B．开关S只控制L2C．电流表测干路中电流D．电流表测L1的电流9．如图所示，6个悬挂着的轻质小球相互作用，a球带负电，则下列说法正确的是（）A．b球不一定带电B．c球不一定带电C．c球一定带负电D．d球不一定带电10．下列物品中，通常情况下属于导体的是（）A．不锈钢汤匙B．瓷盘C．竹筷D．食用油二、填空题11．原子由带正电的原子核和带负电的核外电子组成，电子在原子核的束缚下绕核做高速运动。

人教版九年级物理全一册《第十五章电流和电路》单元测试卷（含答案) 学校:___________班级：___________姓名：___________考号：___________一、选择题。

1、关于摩擦起电，下列说法正确的是（）A.摩擦起电创造了电荷B.摩擦起电是因为有电荷消失了C.摩擦起电的实质是电荷的转移D.摩擦可以吸引周围空间的电荷2、四个悬挂着的通草小球，静止时的位置关系如图所示，若C球带正电荷，下列说法错误的是（）A.A球一定带负电荷B.B球可能带负电荷，也可能不带电C.D球一定带正电荷D.B、D两球一定带异种电荷3、关于电路的知识，下列说法中不正确的是（）A．只要电路闭合，电路中就有电流B．金属中的电流是由自由电子定向移动形成的C．在电路中，电源是把其他形式的能转化为电能的装置D．一般的电路是由电源、用电器、开关和导线组成的4、在如图所示的电路中，闭合开关S后，灯泡L1和L2都不亮。

用一段导线的两端接触a、b 两点时，两灯都不亮；接触b、c两点时，两灯都不亮；接触c、d两点时，两灯都亮。

由此可判断（）A．开关S断路B．灯L1断路C．灯L1短路D．灯L2断路5、抽油烟机装有照明灯和排气扇。

使用中，有时需要它们单独工作，有时需要它们同时工作，如图所示的四个电路中，你认为符合上述要求的是（）6、如图所示电路中，开关能够同时控制两盏灯，且两灯发光情况互不影响的电路是（）7、有“0～0.6 A”和“0～3 A”两个量程的电流表，实验中用“0～0.6 A”这一量程，但这一量程的刻度值不够清楚．某次测量中，从“0～3 A”量程的刻度盘上发现指针正好指在2.3 A的刻度线上，则实际电流大小为( )A．0.7 A B．2.3 A C．0.43 A D．0.46 A8、图所示的四个电路图与实物电路对应的是（）9、如图所示电路，闭合开关后，比较a、b、c、d四处电流的大小，其中不正确的是（）A．I a=I d B．I b=I c C．I a>I b D．I d>I c10、如图甲所示，当开关S闭合时，两只电流表的指针均如图乙所示，则电灯L1中的电流是（）A．2.3 A B．0.46 A C．2.76 A D．1.84 A11、如图所示的电路图，电路正确而且有电流通过的是（）A．B．C．D．12、如图所示，开关S闭合时，可能发生的现象是（）A．灯L1、L2都发光B．L1发光L2被烧坏C．两灯都烧坏D．两灯都不发光，电源被烧坏二、填空题。

人教版九年级物理全一册《第十五章电流和电路》单元测试卷(附答案)学校:___________班级：___________姓名：___________考号：___________一、选择题1．下列关于电的说法中正确的是（）A．摩擦起电的实质是创造了电荷B．电荷的移动形成电流C．同种电荷相互排斥D．负电荷定向移动的方向就是电流的方向2．A是用丝绸摩擦过的玻璃棒，B、C是两个轻质泡沫小球，A、B、C三者之间相互作用时的场景如图所示。

由此可知（）A．小球B一定带负电B．小球C一定带负电C．小球C可能不带电D．小球B可能不带电3．如图所示是由一个小灯泡、一个LED（发光二极管）、水果电池、一个开关组成的电路。

闭合开关，小灯泡和LED都发光。

则对应的电路图为（）A．B．C．D．4．如图所示，用与丝绸摩擦过的玻璃棒去接触不带电的验电器A，可以看到A的金属箔张开。

再用带有绝缘手柄的金属棒把A和不带电的验电器B连接起来（）A．连接金属棒的一瞬间，B的金属箔张开是因为同种电荷相互排斥B．连接金属棒的一瞬间，金属杆中的电流方向是从B到AC．连接金属棒的一瞬间，正电荷从A流向BD．若把金属棒换成橡胶棒，连接的一瞬间，自由电子也能从B流向A5．“金陵金箔”是国家级非物质文化遗产，手工打造的金箔轻薄柔软，不能用手直接拿取，正确拿取的方法是：手持羽毛轻轻扫过纸垫，如图甲所示；再将羽毛靠近工作台上方的金箔，羽毛即可将金箔吸住，如图乙所示。

羽毛扫过纸垫的结果和吸住金箔的原因，分别是（）A．羽毛和纸垫摩擦，只有羽毛带电而纸垫不带电B．羽毛和纸垫带同种电荷C．羽毛因摩擦带电而吸引轻小物体D．羽毛和纸垫摩擦，创造了电荷6．如图所示的电路中，闭合开关时，下列说法正确的是（）A．灯 L1与灯 L2串联B．开关只能控制灯 L2C．电流表测灯 L1的电流D．电流方向：从电流表经 a 流向开关7．如图所示，用丝绸摩擦过的干燥玻璃棒a去接触原来不带电的验电器的金属球b时，金属球b也带上了电荷。

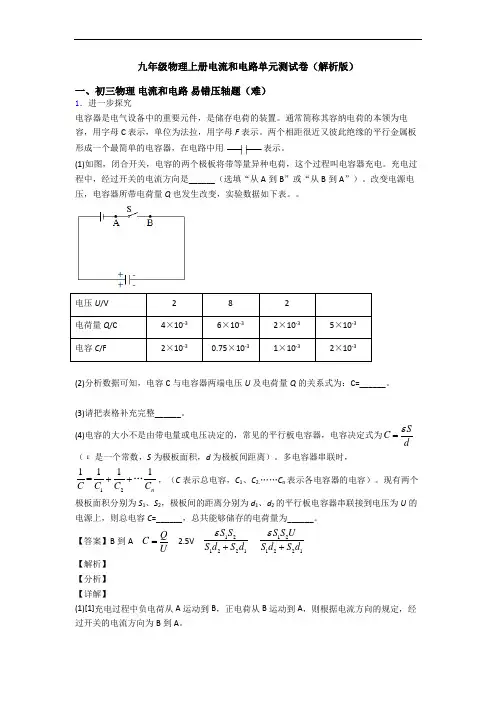

九年级物理上册电流和电路单元测试卷（解析版）一、初三物理电流和电路易错压轴题（难）1．进一步探究电容器是电气设备中的重要元件，是储存电荷的装置。

通常简称其容纳电荷的本领为电容，用字母C表示，单位为法拉，用字母F表示。

两个相距很近又彼此绝缘的平行金属板形成一个最简单的电容器，在电路中用表示。

(1)如图，闭合开关，电容的两个极板将带等量异种电荷，这个过程叫电容器充电。

充电过程中，经过开关的电流方向是______（选填“从A到B”或“从B到A”）。

改变电源电压，电容器所带电荷量Q也发生改变，实验数据如下表。

电压U/V282电荷量Q/C4×10-36×10-32×10-35×10-3电容C/F2×10-30.75×10-31×10-32×10-3(2)分析数据可知，电容C与电容器两端电压U及电荷量Q的关系式为：C=______。

(3)请把表格补充完整______。

(4)电容的大小不是由带电量或电压决定的，常见的平行板电容器，电容决定式为SCdε=（ε是一个常数，S为极板面积，d为极板间距离）。

多电容器串联时，121111=nC C C C++…，（C表示总电容，C1、C2.……C n表示各电容器的电容）。

现有两个极板面积分别为S1、S2，极板间的距离分别为d1、d2的平行板电容器串联接到电压为U的电源上，则总电容C=______，总共能够储存的电荷量为______。

【答案】B到AQCU= 2.5V 121221S SS d S dε+121221S Sd dUS Sε+【解析】【分析】【详解】(1)[1]充电过程中负电荷从A运动到B，正电荷从B运动到A，则根据电流方向的规定，经过开关的电流方向为B到A。

(2)[2]由表中数据可知3-3210F 2V 410C -⨯⨯=⨯ 3-30.7510F 8V 610C -⨯⨯=⨯3-3110F 2V 210C -⨯⨯=⨯即Q CU =则Q C U=(3)[3]根据上题所得公式QU C=，将表中数据带入可得 33510C 2.5V 210FQ U C --⨯===⨯(4)[4][5]现有两个极板面积分别为S 1、S 2，极板间的距离分别为d 1、d 2的平行板电容器串联接到电压为U 的电源上，电容决定式为SC dε=则111S C d ε= 222S C d ε=因为多电容器串联时121111=nC C C C ++… 则12111=C C C + 带入12C C 、可得121221S S C S d S d ε=+则总共能够储存的电量为121221US S S d C S d Q U ε+==2．小明有一个电路盒，面板上有L 1、L 2灯各一只，两个开关S 1、S 2，一个电流表。

人教版九年级物理全一册《第十五章电流和电路》章节测试卷（含答案) 学校:___________班级：___________姓名：___________考号：___________一、选择题1．下列说法中，正确的是（）A．摩擦起电就是创造了电荷B．金属导体中自由电子定向移动的方向与电流方向相同C．规定正电荷定向移动的方向为电流的方向D．与任何物体摩擦后的玻璃一定带正电2．如图所示，要使开关S闭合后小灯泡L能够发光，在金属夹ab间可接入的物品是（）A．棉线B．铅笔芯C．塑料尺D．干燥的小木棍3．用一段细铁丝做一个支架作为转动轴，把一根中间戳有小孔（没有戳穿）的饮料吸管放在转动轴上，吸管能在水平面内自由转动（如图所示）。

用餐巾纸摩擦吸管使其带电，将带负电的橡胶棒靠近带电吸管的一端时，发现吸管被吸引，下列说法正确的是（）A．吸管和橡胶棒带同种电荷B．吸管和餐巾纸摩擦后，两者带同种电荷C．吸管和餐巾纸摩擦时，吸管失电子带正电D．吸管和餐巾纸摩擦时，吸管得电子带负电4．以下电路中，电流表连接方法正确的是（）A．B．C．D．5．如图，在干燥环境中，取两个相同且不带电的验电器甲和乙，用毛皮摩擦过的橡胶棒接触甲的金属球，甲的金属箔片张开；再用石墨棒连接甲、乙验电器的金属球，观察到乙的金属箔片张开。

下列对上述实验过程的分析，错误．．的是（）A．毛皮摩擦过的橡胶棒带负电B．金属箔片张开是由于同种电荷相互排斥C．用石墨棒连接两金属球的瞬间，电流方向由乙到甲D．若用玻璃棒连接两金属球，乙的金属箔片也会张开6．两只不同规格的灯泡按如图方式连接，将开关S1和S2闭合，两灯都发光，则（）A．两灯泡是串联的B．电流表A2测灯泡L2的电流C．电流表A1的示数比A2的示数大D．将S2打开，两灯都会熄灭7．如图所示的电路，下列分析正确的是（）A．只闭合S1时，L1发光、L2不发光B．闭合S1、S2时，L1、L2并联，A2测L1电流C．只闭合S2时，L1不发光、L2发光D．闭合S1、S2时，L1、L2串联，A1、A2示数相等8．如图甲所示的电路中，闭合开关后，两个电流表指针偏转情况均如图乙所示，则通过灯泡L1和L2的电流分别为（）A．1.30A，0.26A B．1.04A，0.26AC．0.23A，1.06A D．0.26A，1.04A二、填空题9．如图甲所示，某同学在透明塑料板下放了一张爱心的图案，用丝绸裹住手指，按照图案形状用力摩擦塑料板后，均匀撒上木屑，竖起塑料板轻敲，板上就留下了一颗由木屑组成的爱心，如图乙所示。
