1.1常见结构的认识 作业

常见结构的认识通用技术结构是我们在生活中经常遇到的一个概念，无论是建筑物、桥梁、机械设备还是电子产品，都离不开结构的存在。

结构是指由一个或多个部分组成的系统，这些部分之间存在着相互关系和相互作用。

通用技术是指在不同领域中都可以应用的技术，它是多个学科交叉融合的结果。

在本文中，我们将介绍几种常见的结构以及它们的通用技术。

1.桁架结构桁架结构是一种由直线段和节点组成的三角形结构。

这种结构的特点是强度高、刚性好、重量轻。

它广泛应用于建筑物、桥梁、航空航天等领域。

在建筑物中，桁架结构可以用于支撑屋顶或平面结构，使其能够承受更大的荷载。

在桥梁中，桁架结构可以通过梁和柱的组合来支撑桥面，提供足够的强度和刚性。

在航空航天领域，桁架结构可以用于制造飞机机身、翼梁等部件，以提高机身的强度和刚性。

2.悬索结构悬索结构是一种以悬挂索为主要承力构件的结构。

这种结构的特点是简洁、大跨度、透明度高。

它广泛应用于桥梁、大型体育场馆、展览馆等领域。

在桥梁中，悬索结构可以通过悬挂索和桥塔的组合来支撑桥面，具有较高的刚度和承载能力。

在大型体育场馆和展览馆中，悬索结构可以用于支撑屋顶，使其能够承受更大的荷载，并提供更好的视野。

3.空间网壳结构空间网壳结构是一种由三角形网格平面组成的空间结构。

这种结构的特点是刚度大、自重轻、适应性好。

它广泛应用于体育场馆、展览馆、空间舱等领域。

在体育场馆和展览馆中，空间网壳结构可以通过三角形网格平面的组合来构成屋顶结构，具有较高的抗风能力和抗震能力。

在空间舱中，空间网壳结构可以用于制造舱体结构，提供足够的强度和刚性。

4.隧道结构隧道结构是一种用于地下交通的结构。

这种结构的特点是抗压能力强、安全性高、施工难度大。

它广泛应用于高速公路、地铁、铁路等领域。

在高速公路和铁路中，隧道结构可以通过挖掘地下通道或隧道的方式来实现交通流动。

在地铁中，隧道结构可以用于建造地下通道或隧道，以提供交通运输条件。

这些常见的结构都具有一定的通用技术。

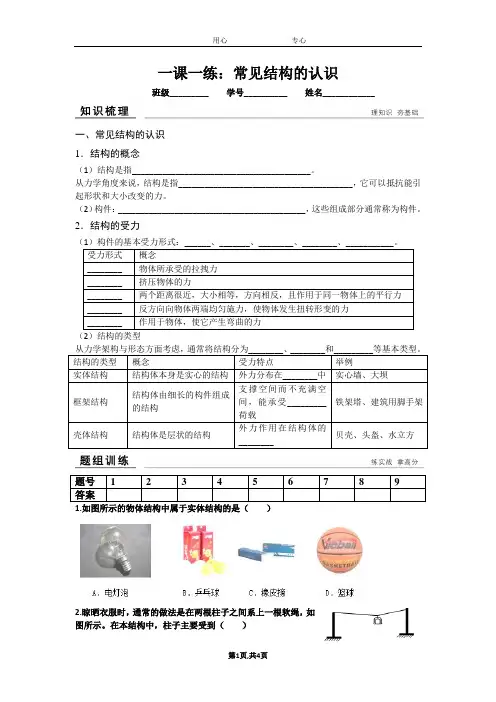

一课一练：常见结构的认识班级_________ 学号__________ 姓名____________一、常见结构的认识1．结构的概念（1）结构是指_________________________________________。

从力学角度来说，结构是指________________________________________，它可以抵抗能引起形状和大小改变的力。

（2）构件：___________________________________________，这些组成部分通常称为构件。

2．结构的受力（1）构件的基本受力形式：______、_______、________、________、___________。

受力形式概念________ 物体所承受的拉拽力________ 挤压物体的力________ 两个距离很近，大小相等，方向相反，且作用于同一物体上的平行力________ 反方向向物体两端均匀施力，使物体发生扭转形变的力________ 作用于物体，使它产生弯曲的力（2）结构的类型从力学架构与形态方面考虑，通常将结构分为________、________和_________等基本类型。

结构的类型概念受力特点举例实体结构结构体本身是实心的结构外力分布在________中实心墙、大坝框架结构结构体由细长的构件组成的结构支撑空间而不充满空间，能承受_________荷载铁架塔、建筑用脚手架壳体结构结构体是层状的结构外力作用在结构体的________贝壳、头盔、水立方题号 1 2 3 4 5 6 7 8 9 答案1.如图所示的物体结构中属于实体结构的是（）2.晾晒衣服时，通常的做法是在两根柱子之间系上一根软绳，如图所示。

在本结构中，柱子主要受到（）A.受弯曲和受拉B.受弯曲和受压C.受剪切和受拉D.受扭转和受压3.如图所示，电风扇旋转过程中，倾斜的扇叶将风向前推，扇叶的主要受力形式是（）A.受拉受剪切B.受弯曲受拉C.受扭转受剪切D.受压受剪切4.如图所示为悬挂重物的单杆，其各部件的主要受力形式与固定在墙壁上的木杆受力形式相同的是（）A.横杆B.拉绳C.竖杆D.重物拉绳5.如图所示为移动屏幕支架，其支撑结构类似于伞骨，向上移动套在竖杆上的支撑脚连接件，支撑脚收拢，向下移动支撑脚连接件，支撑脚张开。

《建筑结构》平时作业建筑结构平时作业作业1：建筑结构的基本概念（400字）建筑结构是指建筑物的骨架，它承载和传递建筑物的重力和其他荷载。

建筑结构的设计必须考虑建筑物的功能需求、建筑材料特性以及施工工艺等因素。

建筑结构的基本概念包括以下几个方面：1. 构件：构件是组成建筑结构的基本单位，可以是梁、柱、墙、楼板等。

构件要具备足够的强度和刚度，以保证建筑物的稳定性和安全性。

2. 荷载：荷载是指作用在建筑结构上的各种力，包括重力荷载、风荷载、地震荷载等。

建筑结构的设计要考虑各种荷载的作用，保证结构的稳定性和耐久性。

3. 支撑体系：支撑体系是指支撑和连接构件的组合形式。

常见的支撑体系有框架结构、桁架结构、壳体结构等。

不同的支撑体系具有不同的特点和适用范围。

4. 结构形式：结构形式是指构件在空间中的形态和布置方式。

常见的结构形式有平面网格结构、空间网格结构、拱结构等。

不同的结构形式适用于不同的建筑类型和功能需求。

5. 建筑材料：建筑结构的设计要根据使用的建筑材料的特性进行选择。

常见的建筑材料有钢结构、混凝土结构、木结构等。

不同的材料具有不同的强度、耐久性和施工工艺要求。

建筑结构的设计是建筑工程中的重要环节，它关系到建筑物的安全、经济和美观。

设计师需要充分了解建筑结构的基本概念和设计原理，以确保建筑物在使用中具有良好的性能和可靠性。

作业2：常见的建筑结构类型（400字）建筑结构的类型多种多样，根据结构形式和支撑体系的不同，可以分为多种常见类型。

以下是几种常见的建筑结构类型：1. 框架结构：框架结构是一种由柱、梁和水平支撑构件组成的支撑体系。

它具有较好的可塑性和适应性，可用于多层建筑和大跨度结构。

2. 桁架结构：桁架结构是一种由斜杆和水平杆件组成的支撑体系。

它具有较好的刚度和抗震性能，常用于大空间建筑和屋顶结构。

3. 壳体结构：壳体结构是一种通过曲面形态的构件承载荷载的结构形式。

它常用于体育馆、剧院等建筑，具有较好的空间感和美观性。

教学设计或四角形，那么面积会减小，所以在这些形状中六角形是效率最好的。

蜜蜂也被称为是“天才的数学家兼设计师”。

自然界中许多形形色色的结构，给了人们无限的创造灵感和启示，通过对自然界中结构的分析和研究，人们将其成果应用到技术领域，更好地服务于人类。

请同学们思考一下，生产生活中有哪些产品的结构是受到自然界事物结构的启发而产生的呢？图片展示苍耳子与尼龙搭扣、锯齿草和锯子。

在技术领域，产品的结构更是丰富多彩。

图片展示历史悠久的赵州桥，气势恢宏的鸟巢国家体育场，智能机器人、自由女神像、埃菲尔铁塔、悉尼歌剧院。

结构在社会领域也普遍存在，例如人口结构、家庭结构等。

4.阅读案例：魁北克大桥的坍塌。

引导学生思考造成此桥倒塌的原因。

不合理的结构会使结构或材料所受到的外力超过其承受的极限，导致事故的发生。

因此，合理的结构是事物存在的基础，卓越的结构是设计者和制造者共同的追求。

二、认识结构的受力1.结构的力学意义。

从力学角度来说, 结构是指可承受一定力的架构形态, 它可以抵抗能引起形状和大小改变的力。

每个物体都有它的特定的架构形态，这种架构形态体现着它的结构。

一个复杂的结构由许多不同部分组成，这些组成部分通常称为构件。

展示组成自行车的构件。

2.构件的受力和变形的形式构件的受力和变形的形式分为受拉、受压、受剪切、受弯曲、受扭转这五种基本形式。

如图1—9所示（1）第1种，构件受到拉力作用。

它的特点是构件承受拉拽力，有变长的趋势。

比如同学们在运动会拔河的时候，绳子就受到拉力的作用。

健身人士在利用拉力器锻炼时，拉力器三、辨析结构的类型1.实体结构通常是指结构体本身是实心的结构，其受力特点为外力分布在整个体积中。

北京的长城，湖边的大坝，都是实体结构。

2.框架结构通常是指结构体由细长的构件组成的结构，它能承受竖向重力和水平方向的荷载。

建筑用的脚手架，就是典型的框架结构。

3.壳体结构通常是指层状的结构，其受力特点为外力作用在结构体的表面上。
