实验五 用FFT对信号做频谱分析(数字信号实验)

数字信号处理实验报告实验一：用 FFT 做谱分析 一、 实验目的1、进一步加深 DFT 算法原理和基本性质的理解。

2、熟悉 FFT 算法原理和 FFT 子程序的应用。

3、学习用FFT 对连续信号和时域离散信号进行谱分析的方法，了解可能出现的分析误差及其原因，以便在实际中正确应用 FFT 。

二、实验原理用FFT 对信号作频谱分析是学习数字信号处理的重要内容。

经常需要进行谱分析的信号是模拟信号和时域离散信号。

对信号进行谱分析的重要问题是频谱分辨率D 和分析误差。

频谱分辨率直接和FFT 的变换区间N 有关，因为FFT 能够实现的频率分辨率是2π/N ≤D 。

可以根据此时选择FFT 的变换区间N 。

误差主要来自于用FFT 作频谱分析时，得到的是离散谱，而信号（周期信号除外）是连续谱，只有当N 较大时离散谱的包络才能逼近于连续谱，因此N 要适当选择大一些。

周期信号的频谱是离散谱，只有用整数倍周期的长度作FFT ，得到的离散谱才能代表周期信号的频谱。

如果不知道信号周期，可以尽量选择信号的观察时间长一些。

对模拟信号的频谱时，首先要按照采样定理将其变成时域离散信号。

如果是模拟周期信号，也应该选取整数倍周期的长度，经过采样后形成周期序列，按照周期序列的谱分析进行。

三、实验内容和步骤对以下典型信号进行谱分析：⎪⎩⎪⎨⎧≤≤-≤≤-=⎪⎩⎪⎨⎧≤≤-≤≤+==其它nn n n n n x 其它nn n n n n x n R n x ,074,330,4)(,074,830,1)()()(32414()cos4x n n π=5()cos(/4)cos(/8)x n n n ππ=+6()cos8cos16cos20x t t t t πππ=++对于以上信号，x1(n)~x5(n) 选择FFT 的变换区间N 为8和16 两种情况进行频谱分析。

分别打印其幅频特性曲线。

并进行对比、分析和讨论;；x6(t)为模拟周期信号，选择 采样频率Hz F s 64=，变换区间N=16,32,64 三种情况进行谱分析。

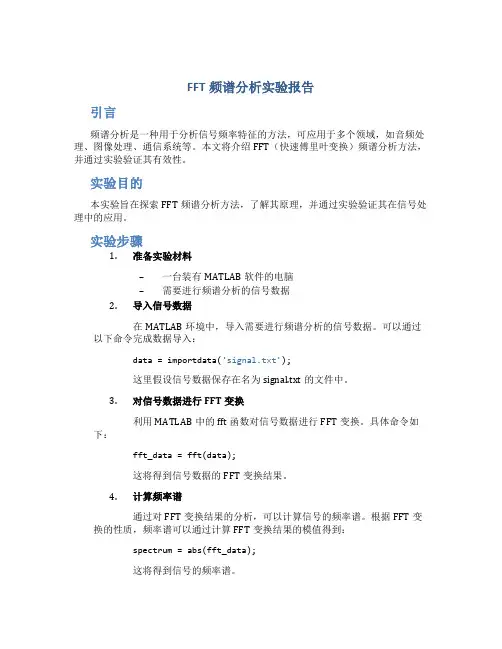

FFT频谱分析实验报告引言频谱分析是一种用于分析信号频率特征的方法，可应用于多个领域，如音频处理、图像处理、通信系统等。

本文将介绍FFT（快速傅里叶变换）频谱分析方法，并通过实验验证其有效性。

实验目的本实验旨在探索FFT频谱分析方法，了解其原理，并通过实验验证其在信号处理中的应用。

实验步骤1.准备实验材料–一台装有MATLAB软件的电脑–需要进行频谱分析的信号数据2.导入信号数据在MATLAB环境中，导入需要进行频谱分析的信号数据。

可以通过以下命令完成数据导入：data = importdata('signal.txt');这里假设信号数据保存在名为signal.txt的文件中。

3.对信号数据进行FFT变换利用MATLAB中的fft函数对信号数据进行FFT变换。

具体命令如下：fft_data = fft(data);这将得到信号数据的FFT变换结果。

4.计算频率谱通过对FFT变换结果的分析，可以计算信号的频率谱。

根据FFT变换的性质，频率谱可以通过计算FFT变换结果的模值得到：spectrum = abs(fft_data);这将得到信号的频率谱。

5.绘制频谱图利用MATLAB的plot函数，可以将频率谱绘制成图形。

命令如下：plot(spectrum);xlabel('频率');ylabel('幅值');title('频谱图');这将绘制出信号的频谱图。

6.分析频谱图通过观察频谱图，可以分析信号的频率特征，如频率成分的强度、主要频率等。

实验结果与讨论在完成以上步骤后，我们得到了信号的频谱图。

通过观察频谱图，我们可以分析信号的频率特征。

例如，我们可以确定信号中主要的频率成分，并通过频率成分的强度判断信号的特性。

在实验中，我们可以尝试使用不同的信号数据进行频谱分析，并观察结果的差异。

通过比较不同信号的频谱图，我们可以进一步了解信号的特性，并探索不同应用场景下的频谱分析方法。

FFT算法分析实验实验报告一、实验目的快速傅里叶变换（Fast Fourier Transform，FFT）是数字信号处理中一种非常重要的算法。

本次实验的目的在于深入理解 FFT 算法的基本原理、性能特点，并通过实际编程实现和实验数据分析，掌握 FFT 算法在频谱分析中的应用。

二、实验原理FFT 算法是离散傅里叶变换（Discrete Fourier Transform，DFT）的快速计算方法。

DFT 的定义为：对于长度为 N 的序列 x(n)，其 DFT 为X(k) ＝∑n=0 到 N-1 x(n) e^（j 2π k n ／ N) ，其中 j 为虚数单位。

FFT 算法基于分治法的思想，将 N 点 DFT 分解为多个较小规模的DFT，从而大大减少了计算量。

常见的 FFT 算法有基 2 算法、基 4 算法等。

三、实验环境本次实验使用的编程语言为 Python，主要依赖 numpy 库来实现 FFT 计算和相关的数据处理。

四、实验步骤1、生成测试信号首先，生成一个包含不同频率成分的正弦波叠加信号，例如100Hz、200Hz 和 300Hz 的正弦波。

设定采样频率为 1000Hz，采样时间为 1 秒，以获取足够的采样点进行分析。

2、进行 FFT 计算使用 numpy 库中的 fft 函数对生成的测试信号进行 FFT 变换。

3、频谱分析计算 FFT 结果的幅度谱和相位谱。

通过幅度谱确定信号中各个频率成分的强度。

4、误差分析与理论上的频率成分进行对比，计算误差。

五、实验结果与分析1、幅度谱分析观察到在 100Hz、200Hz 和 300Hz 附近出现明显的峰值，对应于生成信号中的频率成分。

峰值的大小反映了相应频率成分的强度。

2、相位谱分析相位谱显示了各个频率成分的相位信息。

3、误差分析计算得到的频率与理论值相比，存在一定的误差，但在可接受范围内。

误差主要来源于采样过程中的量化误差以及 FFT 算法本身的近似处理。

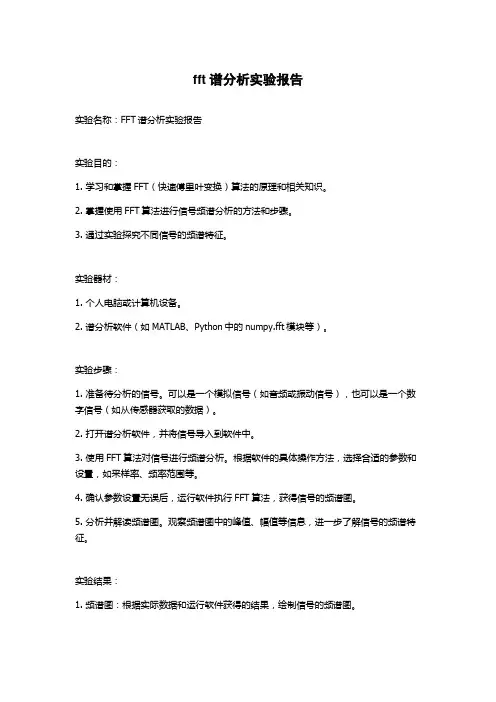

fft谱分析实验报告实验名称：FFT谱分析实验报告实验目的：1. 学习和掌握FFT（快速傅里叶变换）算法的原理和相关知识。

2. 掌握使用FFT算法进行信号频谱分析的方法和步骤。

3. 通过实验探究不同信号的频谱特征。

实验器材：1. 个人电脑或计算机设备。

2. 谱分析软件（如MATLAB、Python中的numpy.fft模块等）。

实验步骤：1. 准备待分析的信号。

可以是一个模拟信号（如音频或振动信号），也可以是一个数字信号（如从传感器获取的数据）。

2. 打开谱分析软件，并将信号导入到软件中。

3. 使用FFT算法对信号进行频谱分析。

根据软件的具体操作方法，选择合适的参数和设置，如采样率、频率范围等。

4. 确认参数设置无误后，运行软件执行FFT算法，获得信号的频谱图。

5. 分析并解读频谱图。

观察频谱图中的峰值、幅值等信息，进一步了解信号的频谱特征。

实验结果：1. 频谱图：根据实际数据和运行软件获得的结果，绘制信号的频谱图。

2. 频谱特征分析：根据观察和分析频谱图，记录和分析信号的频谱特征（如频率分布、幅值变化等）。

实验讨论和结论：1. 对不同信号的频谱图进行比较和分析，探究信号的不同频谱特征。

2. 讨论和分析不同参数设置对频谱图的影响，如采样率、频率范围等。

3. 总结实验中遇到的问题和解决方案，提出改进和优化的建议。

实验总结：通过本次实验，我们学习和掌握了FFT谱分析的原理和方法。

通过对不同信号的频谱分析，我们了解了信号的频谱特征，并探讨了不同参数设置对频谱图的影响。

实验过程中，遇到了一些问题，并通过分析和解决，不断提高了实验的准确性和可靠性。

通过本次实验，我们对FFT谱分析有了更深入的理解，为以后的信号处理和频谱分析工作奠定了基础。

∑-=--==101,....,0,)(1)(N k nk N N n W k X N n x (3.2) 离散傅立叶反变换与正变换的区别在于N W 变为1-N W ，并多了一个N 1的运算。

因为N W 和1-N W 对于推导按时间抽取的快速傅立叶变换算法并无实质性区别，因此可将FFT 和快速傅立叶反变换（IFFT ）算法合并在同一个程序中。

2．利用FFT 进行频谱分析若信号本身是有限长的序列，计算序列的频谱就是直接对序列进行FFT 运算求得)(k X ，)(k X 就代表了序列在[]π2,0之间的频谱值。

幅度谱 )()()(22k X k X k X I R +=相位谱 )()(arctan )(k X k X k R I =ϕ 若信号是模拟信号，用FFT 进行谱分析时，首先必须对信号进行采样，使之变成离散信号，然后就可按照前面的方法用FFT 来对连续信号进行谱分析。

按采样定理，采样频率s f 应大于2倍信号的最高频率，为了满足采样定理，一般在采样之前要设置一个抗混叠低通滤波器。

用FFT 对模拟信号进行谱分析的方框图如下所示。

3.在运用DFT 进行频谱分析的过程中可能产生三种误差：(1)混叠序列的频谱是被采样信号频谱的周期延拓，当采样速率不满足Nyquist 定理时，就会发生频谱混叠，使得采样后的信号序列频谱不能真实的反映原信号的频谱。

避免混叠现象的唯一方法是保证采样速率足够高，使频谱混叠现象不致出现，即在确定采样频率之前，必须对频谱的性质有所了解。

在一般情况下，为了保证不出现频谱混叠，在采样前，先进行抗混叠滤波。

(2)泄漏实际中我们往往用截短的序列来近似很长的甚至是无限长的序列，这样可以使用较短的DFT 来对信号进行频谱分析，这种截短等价于给原信号序列乘以一个矩形窗函数，也相当于在频域将信号的频谱和矩形窗函数的频谱卷积，所得的频谱是原序列频谱的扩展。

抗混叠低通滤波器 采样T=1/f s N 点FFT泄漏不能与混叠完全分开，因为泄漏导致频谱的扩展，从而造成混叠。

备注：（1）、按照要求独立完成实验内容。

（2）、实验结束后，把电子版实验报告按要求格式改名，由实验教师批阅记录后；实验室统一刻盘留档。

实验五 用FFT 对信号做频谱分析一、实验目的学习用FFT 对连续信号和时域离散信号进行谱分析的方法，了解可能出现的分析误差及其原因，以便正确应用FFT 。

二、实验原理用FFT 对信号作频谱分析是学习数字信号处理的重要内容。

经常需要进行谱分析的信号是模拟信号和时域离散信号。

对信号进行谱分析的重要问题是频谱分辨率D 和分析误差。

频谱分辨率直接和FFT 的变换区间N 有关，因为FFT 能够实现的频率分辨率是 ，因此要求 。

可以根据此式选择FFT 的变换区间N 。

误差主要来自于用FFT 作频谱分析时，得到的是离散谱，而信号（周期信号除外）是连续谱，只有当N 较大时离散谱的包络才能逼近于连续谱，因此N 要适当选择大一些。

周期信号的频谱是离散谱，只有用整数倍周期的长度作FFT ，得到的离散谱才能代表周期信号的频谱。

如果不知道信号周期，可以尽量选择信号的观察时间长一些。

对模拟信号进行谱分析时，首先要按照采样定理将其变成时域离散信号。

如果是模拟周期信号，也应该选取整数倍周期的长度，经过采样后形成周期序列，按照周期序列的谱分析进行。

三、实验内容（包括代码与产生的图形及分析讨论）1. 对以下序列进行谱分析:1423()()1,03()8,470, 4,03()3,470, x n R n n n x n n n n n n x n n n n=+≤≤⎧⎪=-≤≤⎨⎪⎩-≤≤⎧⎪=-≤≤⎨⎪⎩选择FFT 的变换区间N 为8和16 两种情况进行频谱分析。

分别打印其幅频特性曲线, 并进行对比、分析和讨论。

解：（1）)(1n x 代码如下：x1n=[ones(1,4)]; X1k8=fft(x1n,8); X1k16=fft(x1n,16); subplot(2,1,1);mstem(X1k8);title('(1a) 8µãDFT[x_1(n)]');xlabel('¦Ø/¦Ð');ylabel('·ù¶È'); axis([0,2,0,1.2*max(abs(X1k8))]) subplot(2,1,2);mstem(X1k16);title('(1b)16µãDFT[x_1(n)]');xlabel('¦Ø/¦Ð');ylabel('·ù¶È'); axis([0,2,0,1.2*max(abs(X1k16))])图形如下：ω/π幅度(1a) 8点DFT[x 1(n)]ω/π幅度(1b)16点DFT[x 1(n)]（2）)(2n x 代码如下：M=8;xa=1:(M/2); xb=(M/2):-1:1; x2n=[xa,xb];X2k8=fft(x2n,8); X2k16=fft(x2n,16); subplot(2,1,1);mstem(X2k8);title('(2a) 8点DFT[x_2(n)]');xlabel('ω/π');ylabel('幅度'); axis([0,2,0,1.2*max(abs(X2k8))]) subplot(2,1,2);mstem(X2k16);title('(2b)16点DFT[x_2(n)]');xlabel('ω/π');ylabel('幅度'); axis([0,2,0,1.2*max(abs(X2k16))])图形如下：ω/π幅度(2a) 8点DFT[x 2(n)]ω/π幅度(2b)16点DFT[x 2(n)]（3）)(3n x 代码如下：x3n=[xb,xa];X3k8=fft(x3n,8); X3k16=fft(x3n,16); subplot(2,1,1);mstem(X3k8);title('(3a) 8点DFT[x_3(n)]');xlabel('ω/π');ylabel('幅度'); axis([0,2,0,1.2*max(abs(X3k8))]) subplot(2,1,2);mstem(X3k16);title('(3b)16点DFT[x_3(n)]');xlabel('ω/π');ylabel('幅度'); axis([0,2,0,1.2*max(abs(X3k16))])图形如下：ω/π幅度(3a) 8点DFT[x 3(n)]ω/π幅度(3b)16点DFT[x 3(n)]2.对以下周期序列进行谱分析:选择FFT 的变换区间N 为8和16 两种情况分别对以上序列进行频谱分析。

电子信息工程系实验报告课程名称：数字信号处理Array实验项目名称：用DFT(FFT)对连续信号进行频谱分析实验时间：班级：通信姓名： xxp 学号：一、实验目的:1．掌握用DFT（FFT）对模拟信号进行谱分析的方法，理解可能出现的分析误差及其原因，以便在实际中正确应用FFT。

2．熟悉应用FFT实现两个序列的线性卷积的方法。

二、实验原理：1．用DFT（FFT）对连续信号进行频谱分析用DFT（FFT）对模拟信号做谱分析是一种近似的谱分析。

首先一般的模拟信号(周期信号除外)的频谱是连续谱，而用FFT做谱分析得到的是数字谱，因此应该取FFT的点数多一些，用它的包络作为模拟信号的近似谱。

另外，如果模拟信号不是严格的带限信号，会因为频谱混叠现象引起谱分析的误差，这种情况下可以预先将模拟信号进行预滤，或者尽量将采样频率取高一些。

最后要注意一般的模拟信号是无限长的，分析时要截断，截断的长度与对模拟信号进行频谱分析的分辨率有关。

如果要进行谱分析的模拟信号是周期信号，最好选择观测时间是信号周期的整数倍，如果不知道信号的周期，要尽量选择观测时间长一些，以减少截断效应的影响。

在运用DFT（FFT）对模拟信号进行谱分析的过程中主要可能产生以下三种误差：(1) 混叠现象对模拟信号进行谱分析时首先要对其采样，当采样速率不满足Nyquist定理时，就会发生频谱混叠，使得采样后的信号序列频谱不能真实的反映原模拟信号的频谱。

避免混叠现象的唯一方法是保证采样速率足够高，使频谱混叠现象不致出现，即在确定采样频率之前，必须对频谱的性质有所了解，在一般情况下，为了保证高于折叠频率的分量不会出现，在采样前，先用低通模拟滤波器对信号进行滤波。

(2) 截断效应实际中我们往往用截短的序列来近似很长的甚至是无限长的序列，这样可以使用较短的DFT来对信号进行频谱分析，这种截短等价于给原信号序列乘以一个矩形窗函数，也相当于在频域将信号的频谱和矩形窗函数的频谱卷积，所得的频谱是原序列频谱的扩展。

用fft对信号作频谱分析的程序实验(1)function shiyan1x1=[1,1,1,1];n1=0:3;n2=4:7;xa=n1+1;xb=8-n2;x2=[xa,xb];xa1=4-n1;xb1=n2-3;x3=[xa1,xb1];X18=fft(x1,8);k1=0:8-1;subplot(3,2,1);stem(k1,abs(X18),'.'); axis([0,8,0,1.2*max(abs(X18))]); title('8点DFT[x1]');ylabel('幅度');X116=fft(x1,16);k2=0:16-1;subplot(3,2,2);stem(k2,abs(X116),'.'); axis([0,16,0,1.2*max(abs(X116))]); title('16点DFT[x1]');ylabel('幅度');X28=fft(x2,8);subplot(3,2,3);stem(k1,abs(X28),'.'); axis([0,8,0,1.2*max(abs(X28))]); title('8点DFT[x2]');ylabel('幅度');X216=fft(x2,16);subplot(3,2,4);stem(k2,abs(X216),'.'); axis([0,16,0,1.2*max(abs(X216))]); title('16点DFT[x2]');ylabel('幅度');X38=fft(x3,8);subplot(3,2,5);stem(k1,abs(X38),'.'); axis([0,8,0,1.2*max(abs(X38))]); title('8点DFT[x3]');ylabel('幅度');X316=fft(x3,16);subplot(3,2,6);stem(k2,abs(X316),'.'); axis([0,16,0,1.2*max(abs(X316))]); title('16点DFT[x3]');ylabel('幅度');实验(2)function shiyan2n1=0:8-1;n2=0:16-1;x48=cos(pi/4*n1);x58=cos(pi/4*n1)+cos(pi/8*n1); x416=cos(pi/4*n2);x516=cos(pi/4*n2)+cos(pi/8*n2);X48=fft(x48,8);X416=fft(x416,16);X58=fft(x58,8);X516=fft(x516,16);k1=0:8-1;k2=0:16-1;subplot(2,2,1);stem(k1,abs(X48),'.'); axis([0,8,0,5]);title('8点DFT[x4]');ylabel('幅度');subplot(2,2,2);stem(k2,abs(X416),'.'); axis([0,16,0,10]); title('16点DFT[x4]');ylabel('幅度');subplot(2,2,3);stem(k1,abs(X58),'.'); axis([0,8,0,10]);title('8点DFT[x5]');ylabel('幅度');subplot(2,2,4);stem(k2,abs(X516),'.'); axis([0,16,0,10]); title('16点DFT[x5]');ylabel('幅度');实验(3)function shiyan3Fs=64;T=1/Fs;N1=16;N2=32;N3=64;n1=0:N1-1;n2=0:N2-1;n3=0:N3-1;x816=cos(8*pi*n1*T)+cos(16*pi*n1*T)+cos(20*pi*n1*T); x832=cos(8*pi*n2*T)+cos(16*pi*n2*T)+cos(20*pi*n2*T); x864=cos(8*pi*n3*T)+cos(16*pi*n3*T)+cos(20*pi*n3*T); X816=fft(x816,16);X816=fftshift(X816);X832=fft(x832,32);X832=fftshift(X832);X864=fft(x864,64);X864=fftshift(X864);Tp=N1*T;F=1/Tp;k=-N1/2:N1/2-1;fk=k*F;subplot(3,1,1);stem(fk,abs(X816),'.'); title('16点DFTx8');xlabel('f(Hz)');ylabel('幅度');Tp=N2*T;F=1/Tp;k=-N2/2:N2/2-1;fk=k*F;subplot(3,1,2);stem(fk,abs(X832),'.'); title('32点DFTX8');xlabel('f(Hz)');ylabel('幅度');Tp=N3*T;F=1/Tp;k=-N3/2:N3/2-1;fk=k*F;subplot(3,1,3);stem(fk,abs(X864),'.'); title('64点DFTX8');xlabel('f(Hz)');ylabel('幅度');。

数字信号处理 实验报告FFT 的谱分解一、实验目的：1、在理论学习的基础上，通过本实验，加深对FFT 的理解，熟悉MATLAB 中的有关函数。

2、熟悉应用FFT 对典型信号进行频谱分析的方法。

熟悉FFT 算法原理和FFT 子程序的应用。

3、学习用FFT 对连续信号和时域离散信号进行谱分析的方法。

了解应用FFT 进行信号频谱分析过程中可能出现的问题，以便在实际中正确应用FFT 。

二、实验原理：1．快速傅立叶变换(FFT)算法长度为N 的序列)(n x 的离散傅立叶变换)(k X 为：∑-=-==101,....,0,)()(N n nkN N k W n x k XN 点的DFT 可以分解为两个N/2点的DFT ，每个N/2点的DFT 又可以分解为两个N/4点的DFT 。

依此类推，当N 为2的整数次幂时(M N 2=)，由于每分解一次降低一阶幂次，所以通过M 次的分解，最后全部成为一系列2点DFT 运算。

以上就是按时间抽取的快速傅立叶变换(FFT)算法。

当需要进行变换的序列的长度不是2的整数次方的时候，为了使用以2为基的FFT ，可以用末尾补零的方法，使其长度延长至2的整数次方。

序列)(k X 的离散傅立叶反变换为x n NX k Wn N Nnk k N ()(),,....,==--=-∑10101离散傅立叶反变换与正变换的区别在于N W 变为1-N W ，并多了一个N 1的运算。

因为N W 和1-N W 对于推导按时间抽取的快速傅立叶变换算法并无实质性区别，因此可将FFT 和快速傅立叶反变换（IFFT ）算法合并在同一个程序中。

2．利用FFT 进行频谱分析若信号本身是有限长的序列，计算序列的频谱就是直接对序列进行FFT 运算求得)(k X ，)(k X 就代表了序列在[]π2,0之间的频谱值。

幅度谱 )()()(22k X k X k X I R +=相位谱 )()(arctan)(k X k X k R I =ϕ 若信号是模拟信号，用FFT 进行谱分析时，首先必须对信号进行采样，使之变成离散信号，然后就可按照前面的方法用FFT 来对连续信号进行谱分析。

fft频谱分析实验报告
《FFT频谱分析实验报告》
摘要：
本实验利用FFT（快速傅里叶变换）技术对信号进行频谱分析，通过实验数据
的采集和处理，得出了频谱分析的结果。

实验结果表明，FFT技术可以有效地
对信号进行频谱分析，为信号处理提供了重要的工具和方法。

引言：
频谱分析是信号处理中的重要内容，通过对信号的频谱进行分析，可以了解信
号的频率成分和能量分布情况，对信号的特性有着重要的指导作用。

FFT作为
一种快速、高效的频谱分析方法，被广泛应用于信号处理领域。

本实验旨在通
过对信号进行FFT频谱分析，探讨FFT技术在频谱分析中的应用效果。

实验内容：
1. 实验仪器：使用数字示波器采集信号数据。

2. 实验步骤：通过数字示波器采集信号数据，并进行FFT频谱分析。

3. 实验数据处理：对采集到的信号数据进行FFT频谱分析，并得出频谱分析结果。

4. 实验结果分析：对频谱分析结果进行分析和讨论。

实验结果：
通过实验数据的采集和处理，得出了信号的频谱分析结果。

分析结果表明，FFT 技术可以有效地对信号进行频谱分析，得到了信号的频率成分和能量分布情况。

通过对实验数据的分析，我们得以了解信号的频谱特性，为信号处理提供了重
要的参考依据。

结论：
本实验通过对信号进行FFT频谱分析，得出了频谱分析的结果。

实验结果表明，FFT技术可以有效地对信号进行频谱分析，为信号处理提供了重要的工具和方法。

通过本实验的实践操作，我们对FFT频谱分析技术有了更深入的了解，为
今后的实际应用提供了重要的参考依据。

用FFT对信号作频谱分析实验报告实验目的：利用FFT对信号进行频谱分析，掌握FFT算法的原理及实现方法，并获取信号的频谱特征。

实验仪器与设备：1.信号发生器2.示波器3.声卡4.计算机实验步骤：1.将信号发生器与示波器连接，调节信号发生器的输出频率为待测信号频率，并将示波器设置为XY模式。

2.将示波器的输出接口连接至声卡的输入接口。

3.打开计算机，运行频谱分析软件，并将声卡的输入接口设置为当前输入源。

4.通过软件选择频谱分析方法为FFT，并设置采样率为合适的数值。

5.通过软件开始进行频谱分析，记录并保存频谱图像和数据。

实验原理：FFT（快速傅里叶变换）是一种计算机算法，用于将时域信号转换为频域信号。

它通过将一个信号分解成多个不同频率的正弦波或余弦波的合成，并计算每个频率分量的幅度和相位信息。

实验结果与分析：通过对待测信号进行FFT频谱分析，我们可以得到信号在频域上的频谱特征。

频谱图像可以展示出信号中不同频率成分的能量分布情况，可以帮助我们了解信号的频率构成及其相对重要程度。

在实验中，我们可以调节信号发生器的输出频率，观察频谱图像的变化。

当信号频率与采样率相等时，我们可以得到一个峰值，表示信号的主频率。

同时，我们还可以观察到其他频率分量的存在，其幅度与信号频率的差距越小，幅度越低。

通过对不同信号进行频谱分析，我们可以了解信号的频率成分及其分布情况。

这对于信号处理、通信等领域具有重要意义。

实验结论：通过FFT频谱分析，我们可以获得信号在频域上的频谱特征，可以清晰地观察到信号的主频率以及其他频率分量的存在。

这为信号处理及相关应用提供了有价值的信息。

实验中，我们使用了信号发生器、示波器、声卡和计算机等设备，通过连接和软件进行了频谱分析实验。

通过实验，我们掌握了FFT算法的原理及实现方法，并且获取到了信号的频谱特征。

然而，需要注意的是，频谱分析仅能得到信号在其中一时刻或一段时间内的频率成分，不能得到信号的时域信息。

开课学院及实验室：电子楼3172018年 4月 29 日3()x n ：用14()()x n R n =以8为周期进行周期性延拓形成地周期序列.(1> 分别以变换区间N ＝8,16,32,对14()()x n R n =进行DFT(FFT>,画出相应地幅频特性曲线；(2> 分别以变换区间N ＝4,8,16,对x 2(n >分别进行DFT(FFT>,画出相应地幅频特性曲线； (3> 对x 3(n >进行频谱分析,并选择变换区间,画出幅频特性曲线.<二）连续信号 1. 实验信号：1()()x t R t τ=选择 1.5ms τ=,式中()R t τ地波形以及幅度特性如图7.1所示.2()sin(2/8)x t ft ππ=+式中频率f 自己选择.3()cos8cos16cos 20x t t t t πππ=++2. 分别对三种模拟信号选择采样频率和采样点数.对1()x t ()R t τ=,选择采样频率4s f kHz =,8kHz ,16kHz ,采样点数用τ.s f 计算.对2()sin(2/8)x t ft ππ=+,周期1/T f =,频率f 自己选择,采样频率4s f f =,观测时间0.5p T T =,T ,2T ,采样点数用p s T f 计算.图5.1 R(t>地波形及其幅度特性对3()cos8cos16cos 20x t t t t πππ=++,选择采用频率64s f Hz =,采样点数为16,32,64. 3. 分别对它们转换成序列,按顺序用123(),(),()x n x n x n 表示.4. 分别对它们进行FFT.如果采样点数不满足2地整数幂,可以通过序列尾部加0满足.5. 计算幅度特性并进行打印.五、实验过程原始记录<数据、图表、计算等）(一> 离散信号%14()()x n R n = n=0:1:10。

学生实验报告开课学院及实验室：电子楼3172013年4月29日、实验目的学习DFT 的基本性质及对时域离散信号进行频谱分析的方法，进一步加深对频域概念和数字频率的理解，掌握 MATLAB 函数中FFT 函数的应用。

二、实验原理离散傅里叶变换(DFT)对有限长时域离散信号的频谱进行等间隔采样，频域函数被离散化了, 便于信号的计算机处理。

设x(n)是一个长度为 M 的有限长序列，x(n)的N 点傅立叶变换:X(k)N 1j 三 knDFT[x(n)]N x(n)e N0 k N 1n 0其中WNe.2 jN，它的反变换定义为:1X(n)NkN 1nkX(k)W N0 令z W N k，X(zz WN k则有:N 1x( n)Wj kn 0可以得到，X(k)X(Z)Z WN kZ W N*是Z 平面单位圆上幅角为2kN 的点，就是将单位圆进行N 等分以后第 K 个点。

所以, X(K)是Z 变换在单位圆上的等距采样，或者说是序列傅立叶变换的等距采样。

时域采样在满足Nyquist 定理时，就不会发生频谱混叠。

DFT 是对序列傅立叶变换的等距采样，因此可以用于序列的频谱分析。

如果用FFT 对模拟信号进行谱分析，首先要把模拟信号转换成数字信号，转换时要求知道模拟 信号的最高截至频率，以便选择满足采样定理的采样频率。

般选择采样频率是模拟信号中最高频率的3~4倍。

另外要选择对模拟信号的观测时间，如果采样频率和观测时间确定，则采样点数也确定 了。

这里观测时间和对模拟信号进行谱分析的分辨率有关,最小的观测时间和分辨率成倒数关系。

最小的采样点数用教材相关公式确定。

要求选择的采样点数和观测时间大于它的最小值。

如果要进行谱分析的模拟信号是周期信号,最好选择观测时间是信号周期的整数倍。

如果不知道■ 厂1*1IE向i1A I1f Ii i 0r 1 疋0Jfb-4W0 70000图5.1 R(t)的波形及其幅度特性xn=[on es(1,4),zeros(1,7)];%输入时域序列向量 xn=R4( n)%计算xn 的8点DFTXk16=fft(x n,16);%计算xn 的16点DFTXk32=fft(x n,32); %计算xn 的32点DFTk=0:7;wk=2*k/8;对 x 3(t) cos8 t cos16 t cos20 t ，选择采用频率 f s 64Hz ，采样点数为 16 , 32 , 64。

FFT谱分析实验报告1. 引言谱分析是一种常见的信号处理技术，用于将一个信号分解为不同频率的成分。

FFT（快速傅里叶变换）是一种高效的算法，用于计算离散傅里叶变换，广泛应用于谱分析中。

本实验旨在探究FFT在信号处理中的应用，并通过实验验证其有效性。

2. 实验目的本实验旨在： - 理解FFT算法的原理和实现方法； - 学习如何使用FFT对信号进行频谱分析； - 验证FFT算法的准确性和有效性。

3. 实验步骤3.1 准备实验材料和工具为了进行谱分析实验，我们需要准备以下材料和工具： - 信号源（例如音频文件、信号发生器等） - 电脑（用于运行信号处理软件） - 信号处理软件（例如MATLAB、Python等）3.2 选择信号源在本实验中，我们选择了一个音频文件作为信号源。

音频文件包含了不同频率的声音信号，适合用于谱分析。

3.3 导入信号源使用信号处理软件，将选择的音频文件导入到程序中。

3.4 实施FFT算法根据FFT算法的原理，我们可以使用信号处理软件实施FFT算法。

以下是实施FFT算法的步骤： 1. 对导入的音频信号进行采样。

2. 将采样后的信号进行傅里叶变换，得到信号的频域表示。

3. 可选地，对频域表示进行滤波或其他信号处理操作。

4. 将处理后的信号进行逆傅里叶变换，得到恢复后的信号。

3.5 分析结果通过实施FFT算法，我们得到了信号的频域表示。

可以通过绘制频谱图来直观地观察信号的频率成分。

频谱图通常以频率为横轴，幅度为纵轴。

通过观察频谱图，我们可以分析信号中存在的频率成分及其强度。

3.6 结果验证为了验证FFT算法的有效性，我们可以选择一些已知频率的信号作为测试样本。

通过对测试样本进行FFT分析，并与已知频率进行比较，可以评估FFT算法的准确性。

4. 结果与讨论通过实验，我们成功使用FFT算法对音频信号进行了谱分析。

通过观察频谱图，我们可以清楚地看到信号中存在的频率成分。

在结果验证部分，我们与已知频率进行了比较，结果表明FFT算法具有较高的准确性。
