实验一 信号、系统及系统响应一、实验目的1、熟悉理想采样的性质，了解信号采样前后的频谱变化，加深对时域采样定理的理解。
2、熟悉离散信号和系统的时域特性。
3、熟悉线性卷积的计算编程方法：利用卷积的方法，观察、分析系统响应的时域特性。
4、掌握序列傅里叶变换的计算机实现方法，利用序列的傅里叶变换对离散信号、系统及其系统响应进行频域分析。
二、 实验原理1.理想采样序列：对信号x a (t)=A e −αt sin(Ω0t )u(t)进行理想采样，可以得到一个理想的采样信号序列x a (t)=A e −αt sin(Ω0nT ),0≤n ≤50，其中A 为幅度因子，α是衰减因子，Ω0是频率，T 是采样周期。
2.对一个连续时间信号x a (t)进行理想采样可以表示为该信号与一个周期冲激脉冲的乘积，即x ̂a (t)= x a (t)M(t),其中x ̂a (t)是连续信号x a (t)的理想采样；M(t)是周期冲激M(t)=∑δ+∞−∞(t-nT)=1T ∑e jm Ωs t +∞−∞,其中T 为采样周期，Ωs =2π/T 是采样角频率。
信号理想采样的傅里叶变换为X ̂a (j Ω)=1T ∑X a +∞−∞[j(Ω−k Ωs )],由此式可知：信号理想采样后的频谱是原信号频谱的周期延拓，其延拓周期为Ωs =2π/T 。
根据时域采样定理，如果原信号是带限信号，且采样频率高于原信号最高频率分量的2倍，则采样以后不会发生频率混叠现象。
三、简明步骤产生理想采样信号序列x a (n),使A=444.128，α=50√2π，Ω0=50√2π。
（1） 首先选用采样频率为1000HZ ，T=1/1000，观察所得理想采样信号的幅频特性，在折叠频率以内和给定的理想幅频特性无明显差异，并做记录；（2） 改变采样频率为300HZ ，T=1/300，观察所得到的频谱特性曲线的变化，并做记录；（3） 进一步减小采样频率为200HZ ，T=1/200，观察频谱混淆现象是否明显存在，说明原因，并记录这时候的幅频特性曲线。

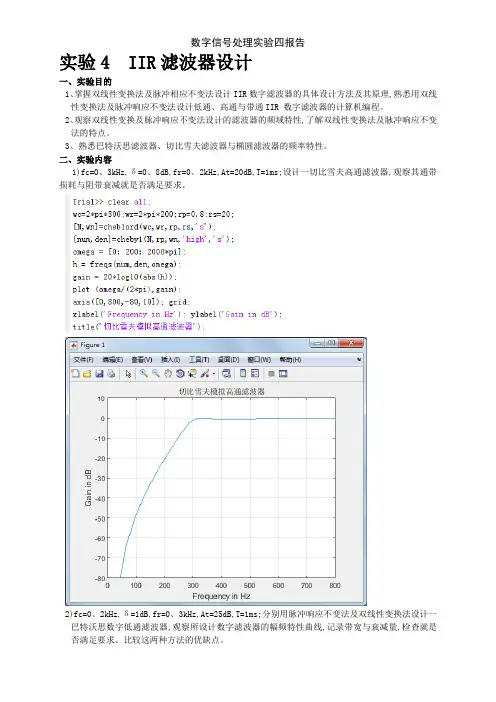

实验4 IIR滤波器设计
一、实验目的
1、掌握双线性变换法及脉冲相应不变法设计IIR数字滤波器的具体设计方法及其原理,熟悉用双线
性变换法及脉冲响应不变法设计低通、高通与带通IIR 数字滤波器的计算机编程。
2、观察双线性变换及脉冲响应不变法设计的滤波器的频域特性,了解双线性变换法及脉冲响应不变
法的特点。
3、熟悉巴特沃思滤波器、切比雪夫滤波器与椭圆滤波器的频率特性。
二、实验内容
1)fc=0、3kHz,δ=0、8dB,fr=0、2kHz,At=20dB,T=1ms;设计一切比雪夫高通滤波器,观察其通带损耗与阻带衰减就是否满足要求。
2)fc=0、2kHz,δ=1dB,fr=0、3kHz,At=25dB,T=1ms;分别用脉冲响应不变法及双线性变换法设计一
巴特沃思数字低通滤波器,观察所设计数字滤波器的幅频特性曲线,记录带宽与衰减量,检查就是否满足要求。
比较这两种方法的优缺点。
3)利用双线性变换法分别设计满足下列指标的巴特沃思型、切比雪夫型与椭圆型数字低通滤波器,并作图验证设计结果: fc =1、2kHz,δ≤0、5dB,fr =2kHz,,At≥40dB,fs =8kHz。
比较这三种滤波器的阶数。
(4) 分别用脉冲响应不变法与双线性变换法设计一巴特沃思型数字带通滤波器,已知fs=30kHz,其等效的模拟滤波器指标为δ＜3dB,2kHz＜f≤3kHz;At≥5dB, f ≥6kHz;At≥20dB,f≤1、5kHz 。
由上图可以瞧出,用脉冲响应不变法由于滤波器的混叠作用在过度带与阻带都衰减的较双线性变换法慢。
实验四 离散时间信号的DTFT一、实验目的１. 运用MA TLAB 计算离散时间系统的频率响应。
２. 运用MA TLAB 验证离散时间傅立叶变换的性质。
二、实验原理（一）、计算离散时间系统的DTFT已知一个离散时间系统∑∑==-=-Nk k N k k k n x b k n y a 00)()(，可以用MATLAB 函数frequz 非常方便地在给定的L 个离散频率点l ωω=处进行计算。
由于)(ωj e H 是ω的连续函数，需要尽可能大地选取L 的值（因为严格说，在MA TLAB 中不使用symbolic 工具箱是不能分析模拟信号的，但是当采样时间间隔充分小的时候，可产生平滑的图形），以使得命令plot 产生的图形和真实离散时间傅立叶变换的图形尽可能一致。
在MA TLAB 中，freqz 计算出序列{M b b b ,,,10 }和{N a a a ,,,10 }的L 点离散傅立叶变换，然后对其离散傅立叶变换值相除得到L l eH l j ,,2,1),( =ω。
为了更加方便快速地运算，应将L 的值选为2的幂，如256或者512。
例3.1 运用MA TLAB 画出以下系统的频率响应。
y(n)-0.6y(n-1)=2x(n)+x(n-1)程序： clf;w=-4*pi:8*pi/511:4*pi;num=[2 1];den=[1 -0.6];h=freqz(num,den,w);subplot(2,1,1)plot(w/pi,real(h));gridtitle(‘H(e^{j\omega}的实部’))xlabel(‘\omega/ \pi ’);ylabel(‘振幅’)；subplot(2,1,1)plot(w/pi,imag(h));gridtitle(‘H(e^{j\omega}的虚部’))xlabel(‘\omega/ \pi ’);ylabel(‘振幅’)；（二）、离散时间傅立叶变换DTFT 的性质。
实验一 信号、系统及系统响应一、 实验目的1、熟悉连续信号经理想采样前后的频谱变化关系，加深对时域采样定理的理解；2、熟悉时域离散系统的时域特性；3、利用卷积方法观察分析系统的时域特性；4、掌握序列傅立叶变换的计算机实现方法，利用序列的傅立叶变换对连续信号、离散信号及系统响应进行频域分析。
二、 实验原理及方法采样是连续信号数字处理的第一个关键环节。
对采样过程的研究不仅可以了解采样前后信号时域和频域特性发生变化以及信号信息不丢失的条件，而且可以加深对傅立叶变换、Z 变换和序列傅立叶变换之间关系式的理解。
对一个连续信号)(t x a 进行理想采样的过程可用下式表示：)()()(^t p t t xx aa=其中)(^t x a 为)(t x a 的理想采样，p(t)为周期脉冲，即∑∞-∞=-=m nT t t p )()(δ)(^t x a的傅立叶变换为)]([1)(^s m a m j X T j a XΩ-Ω=Ω∑∞-∞=上式表明^)(Ωj Xa为)(Ωj Xa的周期延拓。
其延拓周期为采样角频率（T /2π=Ω）。
只有满足采样定理时，才不会发生频率混叠失真。
在实验时可以用序列的傅立叶变换来计算^)(Ωj X a 。
公式如下：Tw jw ae X j X Ω==Ω|)()(^离散信号和系统在时域均可用序列来表示。
为了在实验中观察分析各种序列的频域特性，通常对)(jw e X 在[0，2π]上进行M 点采样来观察分析。
对长度为N 的有限长序列x(n)，有：n jw N n jw k ke m x eX--=∑=)()(1其中，k Mk πω2=，k=0,1,……M-1 时域离散线性非移变系统的输入/输出关系为 ∑∞-∞=-==m m n h m x n h n x n y )()()(*)()(上述卷积运算也可在频域实现)()()(ωωωj j j e H e X eY =三、 实验程序s=yesinput(Please Select The Step Of Experiment:\n 一.(1时域采样序列分析 s=str2num(s); close all;Xb=impseq(0,0,1); Ha=stepseq(1,1,10);Hb=impseq(0,0,3)+2.5*impseq(1,0,3)+2.2*impseq(2,0,3)+impseq(3,0,3); i=0;while(s);%时域采样序列分析 if(s==1) l=1; k=0;while(1)if(k==0)A=yesinput('please input the Amplitude:\n',...444.128,[100,1000]); a=yesinput('please input the Attenuation Coefficient:\n',...222.144,[100,600]); w=yesinput('please input the Angle Frequence(rad/s):\n',...222.144,[100,600]); end k=k+1;fs=yesinput('please input the sample frequence:\n',...1000,[100,1200]); Xa=FF(A,a,w,fs); i=i+1;string+['fs=',num2str(fs)]; figure(i)DFT(Xa,50,string); 1=yesinput 1=str2num(1); end%系统和响应分析else if(s==2)kk=str2num(kk);while(kk)if(kk==1)m=conv(Xb,Hb);N=5;i=i+1;figure(i)string=('hb(n)');Hs=DFT(Hb,4,string);i=i+1;figure(i)string('xb(n)');DFT(Xb,2,string);string=('y(n)=xb(n)*hb(n)');else if (kk==2)m=conv(Ha,Ha);N=19;string=('y(n)=ha(n)*(ha(n)');else if (kk==3)Xc=stepseq(1,1,5);m=conv(Xc,Ha);N=14;string=('y(n)=xc(n)*ha(n)');endendendi=i+1;figure(i)DFT(m,N,string);kk=yesinputkk=str2num(kk);end卷积定理的验证else if(s==3)A=1;a=0.5;w=2,0734;fs=1;Xal=FF(A,a,w,fs);i=i+1;figure(i)string=('The xal(n)(A=1,a=0.4,T=1)'); [Xa,w]DFT(Xal,50,string);i=i+1;figure(i)string =('hb(n)');Hs=DFT(Hb,4,string);Ys=Xs.*Hs;y=conv(Xal,Hb);N=53;i=i+1;figure(i)string=('y(n)=xa(n)*hb(n)');[yy,w]=DFT(y,N,string);i=i+1;figure(i)subplot(2,2,1)plot(w/pi,abs(yy));axis([-2 2 0 2]);xlabel('w/pi');ylabel('|Ys(jw)|');title(FT[x(n)*h(n)]');subplot(2,2,3)plot(w/pi,abs(Ys));axis([-2 2 0 2]);xlabel('w/pi');ylabel('|Ys(jw)|');title('FT[xs(n)].FT[h(n)]');endendend子函数:离散傅立叶变换及X(n),FT[x(n)]的绘图函数function[c,l]=DFT(x,N,str)n=0:N-1;k=-200:200;w=(pi/100)*k;l=w;c=x*Xc=stepseq(1,1,5);子函数：产生信号function c=FF(A,a,w,fs)n=o:50-1;c=A*exp((-a)*n/fs).*sin(w*n/fs).*stepseq(0,0,49); 子函数：产生脉冲信号function [x,n]=impseq(n0,n1,n2)n=[n1:n2];x=[(n-n0)==0];子函数：产生矩形框信号function [x,n]=stepseq(n0,n1,n2) n=[n1:n2];x=[(n-n0>=0)];四、 实验内容及步骤1、认真复习采样理论，离散信号与系统，线性卷积，序列的傅立叶变换及性质等有关内容，阅读本实验原理与方法。

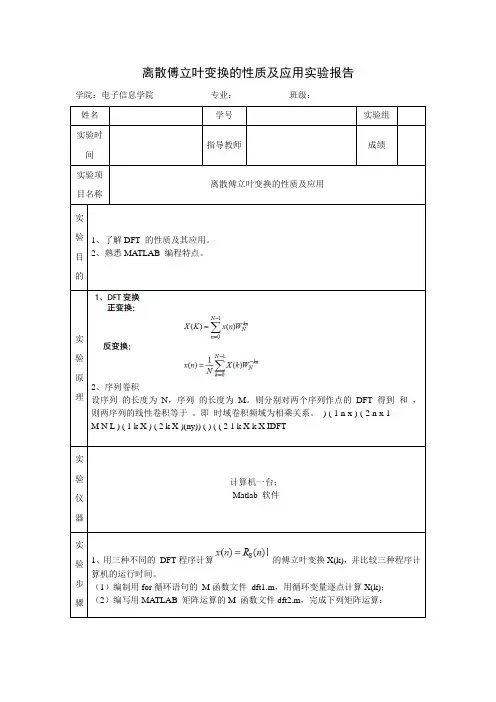

离散傅立叶变换的性质及应用实验报告学院：电子信息学院专业：班级：姓名学号实验组实验时间指导教师成绩实验项目名称离散傅立叶变换的性质及应用实验目的1、了解DFT 的性质及其应用。
2、熟悉MATLAB 编程特点。
实验原理2、序列卷积设序列的长度为N，序列的长度为M。
则分别对两个序列作点的DFT得到和，则两序列的线性卷积等于。
即时域卷积频域为相乘关系。
) ( 1 n x ) ( 2 n x 1M N L ) ( 1 k X ) ( 2 k X )(ny)) ( ) ( ( 2 1 k X k X IDFT实验仪器计算机一台；Matlab 软件实验步骤1、用三种不同的DFT程序计算的傅立叶变换X(k)，并比较三种程序计算机的运行时间。
（1）编制用for循环语句的M函数文件dft1.m，用循环变量逐点计算X(k)；（2）编写用MATLAB 矩阵运算的M 函数文件dft2.m，完成下列矩阵运算：（3）调用FFT库函数，直接计算X(k) ;(4)分别利用上述三种不同方式编写的DFT 程序计算序列x(n)的傅立叶变换X(k)，并画出相应的幅频和相频特性，再比较各个程序的计算机运行时间。
2、利用DFT 实现两序列的卷积运算，并研究DFT 点数与混叠的关系。
给定，利用圆周卷积计算线性卷积（快速卷积，频域）；计算不同DFT 点数下的圆周卷积输出；并用函数stem(n,y)画出相应图形。
选择不同的DFT点数进行对比，观察其混叠效应。
3、研究高密度频谱与高分辨率频谱设有连续信号以采样频率f kHz s 32 对该信号采样，分析下列三种情况的幅频特性。
（1）采集数据长度N 16点，做N 16点的DFT，并画出幅频特性。
（2）采集数据长度N 16点，补零到256点的DFT，并画出幅频特性。
（3）采集数据长度N 256点，做N 256点的DFT，并画出幅频特性。
观察三幅不同频率特性图，分析和比较它们的特点以及形成的原因。
4、实现序列的内插和抽取所对应的傅立叶变换。
《数字信号处理》实验报告实验一：数字低通、高通滤波器实验实验二：数字带通、带阻滤波器实验系别：信息科学与技术系专业班级：电子信息工程0902班学生姓名：王俊知(053)同组学生：成绩：指导教师：刘海龙（实验时间：20年月日——20年月日）华中科技大学武昌分校实验一数字低通、高通滤波器实验1、实验目的使学生了解和熟悉软件Matlab的使用，了解数字低通、高通滤波器零极点的作用及数字低通、高通滤波器的幅频特性和相频特性。
使学生熟悉整数型滤波器的设计。
2、实验内容与步骤1、在计算机上运行Matlab软件，根据滤波器的参数，用Matlab软件设计出数字低通、高通滤波器、画出数字低通、高通滤波器的幅频特性和相频特性的程序，或按照范例程序进行修改，运行程序，观察滤波器的零极点分布图、幅频特性和相频特性图。
2、改变滤波器的零极点分布，再运行程序，观察幅频特性和相频特性的不同，滤波器的通带有什么改变。
3、再次修改程序，输入数字信号，使其通过滤波器，并画出输入、输出滤波器的数字信号波形，运行程序。
观看输入、输出滤波器的数字信号波形，仔细观察其区别。
3、实验设备1、实验场所：信息科学与技术系实验室机房。
2、硬件设备：计算机若干（由学生人数定）。
3、实验软件：Matlab。
整系数低通滤波器程序如下：clear all;clc;close all;m=10;for i=1:m+1if i==1B(i)=1;elseif i==m+1B(i)=-1;else B(i)=0;endendendA=[1,-1];N=8192;[H,f]=freqz(B,A,N);plot(f*25/pi,abs(H));grid;figure,plot(f*25/pi,angle(H));grid;figure,zplane(B,A);k=0:N-1;f=2*k/N;load('C:\MATLAB7\work\RawData.mat');x=rawdata(1,1:N);w=filter(B,A,x);figure;plot(x);title('输入信号');figure;plot(w);title('输出信号');滤波器的幅频特性和相频特性曲线、零极点分布、输入、输出滤波器的数字信号波形图：整系数高通滤波器程序如下：clear all;clc;close all;m=10;for i=1:m+1if i==1B(i)=1;elseif i==m+1B(i)=-1;else B(i)=0;endendendA=[1,1];N=8192;[H,f]=freqz(B,A,N);plot(f*25/pi,abs(H));grid;figure,plot(f*25/pi,angle(H));grid;figure,zplane(B,A);k=0:N-1;f=2*k/N;load('C:\MATLAB7\work\RawData.mat');x=rawdata(1,1:N);w=filter(B,A,x);figure;plot(x);title('输入信号');figure;plot(w);title('输出信号');滤波器的幅频特性和相频特性曲线、零极点分布、输入、输出滤波器的数字信号波形图：改变参数clear all;clc;close all;m=11;for i=1:m+1if i==1B(i)=1;elseif i==m+1B(i)=1;else B(i)=0;endendendA=[1,1];N=8192;[H,f]=freqz(B,A,N);plot(f*25/pi,abs(H));grid;figure,plot(f*25/pi,angle(H));grid; figure,zplane(B,A);k=0:N-1;f=2*k/N;load('C:\MATLAB7\work\RawData.mat'); x=rawdata(1,1:N);w=filter(B,A,x);figure;plot(x);title('输入信号'); figure;plot(w);title('输出信号');正负120度零点抵消程序如下：clear all;clc;close all;m=24;for i=1:m+1if i==1B(i)=1;elseif i==m+1B(i)=-1;else B(i)=0;endendendA=[1,1,1];N=8192;[H,f]=freqz(B,A,N);plot(f*25/pi,abs(H));grid;figure,plot(f*25/pi,angle(H));grid;figure,zplane(B,A);k=0:N-1;f=2*k/N;load('C:\MATLAB7\work\RawData.mat');x=rawdata(1,1:N);w=filter(B,A,x);figure;plot(x);title('输入信号');figure;plot(w);title('输出信号');滤波器的幅频特性和相频特性曲线、零极点分布、输入、输出滤波器的数字信号波形图：正负60度零点抵消程序如下：clear all;clc;close all;m=24;for i=1:m+1if i==1B(i)=1;elseif i==m+1B(i)=-1;else B(i)=0;endendendA=[1,-1,1];N=8192;[H,f]=freqz(B,A,N);plot(f*25/pi,abs(H));grid;figure,plot(f*25/pi,angle(H));grid;figure,zplane(B,A);k=0:N-1;f=2*k/N;load('C:\MATLAB7\work\RawData.mat');x=rawdata(1,1:N);w=filter(B,A,x);figure;plot(x);title('输入信号');figure;plot(w);title('输出信号');滤波器的幅频特性和相频特性曲线、零极点分布、输入、输出滤波器的数字信号波形图：实验二数字带通、带阻滤波器实验1、实验目的使学生了解数字带通、带阻滤波器设计原理及数字带通、带阻滤波器的幅频特性和相频特性。
一、实验目的1. 理解数字信号处理的基本概念和原理。
2. 掌握离散时间信号的基本运算和变换方法。
3. 熟悉数字滤波器的设计和实现。
4. 培养实验操作能力和数据分析能力。
二、实验原理数字信号处理（Digital Signal Processing，DSP）是利用计算机对信号进行采样、量化、处理和分析的一种技术。
本实验主要涉及以下内容：1. 离散时间信号：离散时间信号是指时间上离散的信号，通常用序列表示。
2. 离散时间系统的时域分析：分析离散时间系统的时域特性，如稳定性、因果性、线性等。
3. 离散时间信号的变换：包括离散时间傅里叶变换（DTFT）、离散傅里叶变换（DFT）和快速傅里叶变换（FFT）等。
4. 数字滤波器：设计、实现和分析数字滤波器，如低通、高通、带通、带阻滤波器等。
三、实验内容1. 离散时间信号的时域运算（1）实验目的：掌握离散时间信号的时域运算方法。
（2）实验步骤：a. 使用MATLAB生成两个离散时间信号；b. 进行时域运算，如加、减、乘、除等；c. 绘制运算结果的时域波形图。
2. 离散时间信号的变换（1）实验目的：掌握离散时间信号的变换方法。
（2）实验步骤：a. 使用MATLAB生成一个离散时间信号；b. 进行DTFT、DFT和FFT变换；c. 绘制变换结果的频域波形图。
3. 数字滤波器的设计和实现（1）实验目的：掌握数字滤波器的设计和实现方法。
（2）实验步骤：a. 设计一个低通滤波器，如巴特沃斯滤波器、切比雪夫滤波器等；b. 使用MATLAB实现滤波器；c. 使用MATLAB对滤波器进行时域和频域分析。
4. 数字滤波器的应用（1）实验目的：掌握数字滤波器的应用。
（2）实验步骤：a. 采集一段语音信号；b. 使用数字滤波器对语音信号进行降噪处理；c. 比较降噪前后的语音信号，分析滤波器的效果。
四、实验结果与分析1. 离散时间信号的时域运算实验结果显示，通过MATLAB可以方便地进行离散时间信号的时域运算，并绘制出运算结果的时域波形图。
实验一：系统响应及系统稳定性1 实验目的（1）掌握求系统响应的方法。
（2）掌握时域离散系统的时域特性。
（3）分析、观察及检验系统的稳定性。
2 实验原理与方法在时域中，描写系统特性的方法是差分方程和单位脉冲响应，在频域可以用系统函数描述系统特性。
已知输入信号，可以由差分方程、单位脉冲响应或系统函数求出系统对于该输入信号的响应，本实验仅在时域求解。
在计算机上适合用递推法求差分方程的解，最简单的方法是采用MA TLAB语言的工具箱函数filter函数。
也可以用MATLAB语言的工具箱函数conv函数计算输入信号和系统的单位脉冲响应的线性卷积，求出系统的响应。
系统的时域特性指的是系统的线性时不变性质、因果性和稳定性。
重点分析系统的稳定性，包括观察系统的暂态响应和稳态响应。
系统的稳定性是指对任意有界的输入信号，系统都能得到有界的系统响应。
或者系统的单位脉冲响应满足绝对可和的条件。
系统的稳定性由差分方程的系数决定。
实际中检查系统是否稳定，不可能检查系统对所有有界的输入信号，输出是否都是有界输出，或者检查系统的单位脉冲响应满足绝对可和的条件，可行的方法是在系统的输入端加入单位阶跃序列，如果系统的输出趋近一个常数（包括零），就可以断定系统是稳定的，系统的稳态输出是指当n→∞时，系统的输出。
如果系统稳定，信号加入系统后，系统输出的开始一段称为暂态效应，随n的加大，幅度趋于稳定，达到稳态输出。
注意在以下实验中均假设系统的初始状态为零。
3 实验内容及步骤（1）编制程序，包括产生输入信号、单位脉冲响应序列的子程序，用filter函数或conv 函数求解系统输出响应的主程序。
程序中要有绘制信号波形的功能。
（2）给定一个低通滤波器的差分方程为y(n) = 0.05x(n) + 0.05x(n-1) + 0.9y(n-1)输入信号x1(n) = R8(n) , x8 = u(n)①分别求出x1 = R8(n) 和x8 = u(n) 的系统响应，并画出其波形。
数字信号处理实验报告完整版[5篇模版]第一篇：数字信号处理实验报告完整版实验 1利用 T DFT 分析信号频谱一、实验目的1.加深对 DFT 原理的理解。
2.应用 DFT 分析信号的频谱。
3.深刻理解利用DFT 分析信号频谱的原理，分析实现过程中出现的现象及解决方法。
二、实验设备与环境计算机、MATLAB 软件环境三、实验基础理论T 1.DFT 与与 T DTFT 的关系有限长序列的离散时间傅里叶变换在频率区间的N 个等间隔分布的点上的 N 个取样值可以由下式表示：212 /0()|()()0 1Nj knjNk NkX e x n e X k k Nπωωπ--====≤≤-∑由上式可知，序列的 N 点 DFT ,实际上就是序列的 DTFT 在 N 个等间隔频率点上样本。
2.利用 T DFT 求求 DTFT方法 1 1：由恢复出的方法如下：由图 2.1 所示流程可知：101()()()Nj j n kn j nNn n kX e x n e X k W eNωωω∞∞----=-∞=-∞=⎡⎤==⎢⎥⎣⎦∑∑∑由上式可以得到：IDFT DTFT第二篇：数字信号处理实验报告JIANGSUUNIVERSITY OF TECHNOLOGY数字信号处理实验报告学院名称：电气信息工程学院专业：班级：姓名：学号：指导老师：张维玺（教授）2013年12月20日实验一离散时间信号的产生一、实验目的数字信号处理系统中的信号都是以离散时间形态存在的，所以对离散时间信号的研究是数字信号的基本所在。
而要研究离散时间信号，首先需要产生出各种离散时间信号。
使用MATLAB软件可以很方便地产生各种常见的离散时间信号，而且它还具有强大绘图功能，便于用户直观地处理输出结果。
通过本实验，学生将学习如何用MATLAB产生一些常见的离散时间信号，实现信号的卷积运算，并通过MATLAB中的绘图工具对产生的信号进行观察，加深对常用离散信号和信号卷积和运算的理解。

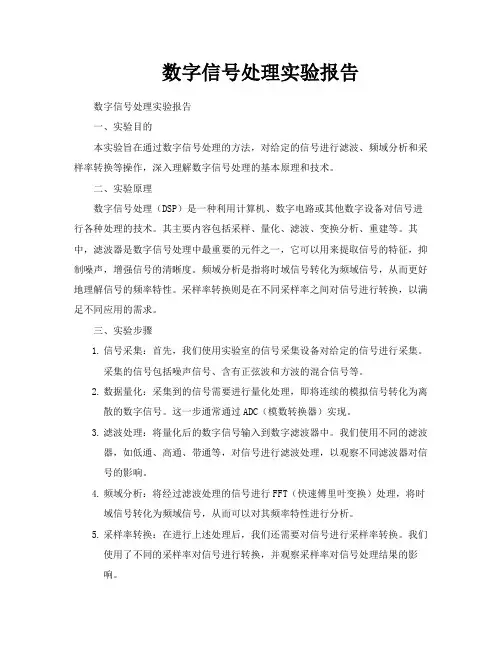

数字信号处理实验报告
数字信号处理是指利用数字技术对模拟信号进行采样、量化、编码等处理后，再通过数字信号处理器进行数字化处理的技术。
在数字信号处理实验中，我们通过对数字信号进行滤波、变换、解调等处理，来实现信号的处理和分析。
在实验中，我们首先进行了数字信号采集和处理的基础实验，采集了包括正弦信号、方波信号、三角波信号等在内的多种信号，并进行了采样、量化、编码等处理。
通过这些处理，我们可以将模拟信号转换为数字信号，并对其进行后续处理。
接着，我们进行了数字信号滤波的实验。
滤波是指通过滤波器对数字信号进行处理，去除其中的噪声、干扰信号等不需要的部分，使其更加纯净、准确。
在实验中，我们使用了低通滤波器、高通滤波器、带通滤波器等多种滤波器进行数字信号滤波处理，得到了更加干净、准确的信号。
除了滤波，我们还进行了数字信号变换的实验。
数字信号变换是指将数字信号转换为另一种表示形式的技术，可以将信号从时域转换到频域，或者从离散域转换到连续域。
在实验中，我们使用了傅里叶变换、离散傅里叶变换等多种变换方式，对数字信号进行了变换处理，得到了信号的频谱信息和其他相关参数。
我们进行了数字信号解调的实验。
数字信号解调是指将数字信号转换为模拟信号的技术，可以将数字信号还原为原始信号，并进行后续处理。
在实验中，我们使用了频率解调、相干解调等多种解调方式，将数字信号转换为模拟信号，并对其进行了分析和处理。
总的来说，数字信号处理实验是一项非常重要的实验，可以帮助我们更好地理解数字信号处理的原理和方法，为我们今后从事相关领域的研究和工作打下坚实的基础。
实验一 MATLAB 仿真软件的基本操作命令和使用方法实验容1、帮助命令使用 help 命令，查找 sqrt （开方）函数的使用方法；2、MATLAB 命令窗口（1）在MATLAB 命令窗口直接输入命令行计算31)5.0sin(21+=πy 的值；（2）求多项式 p(x) = x3 + 2x+ 4的根；3、矩阵运算（1）矩阵的乘法已知A=[1 2;3 4]，B=[5 5;7 8]，求A^2*B（2）矩阵的行列式已知A=[1 2 3;4 5 6;7 8 9]，求A（3）矩阵的转置及共轭转置已知A=[1 2 3;4 5 6;7 8 9]，求A'已知B=[5+i,2-i,1;6*i,4,9-i], 求B.' , B'（4）特征值、特征向量、特征多项式已知A=[1.2 3 5 0.9;5 1.7 5 6;3 9 0 1;1 2 3 4] ，求矩阵A的特征值、特征向量、特征多项式；（5）使用冒号选出指定元素已知：A=[1 2 3;4 5 6;7 8 9]；求A 中第3 列前2 个元素；A 中所有列第2，3 行的元素；4、Matlab 基本编程方法（1）编写命令文件：计算1+2+…+n<2000 时的最大n 值；（2）编写函数文件：分别用for 和while 循环结构编写程序，求 2 的0 到15 次幂的和。
5、MATLAB基本绘图命令（1）绘制余弦曲线 y=cos(t)，t∈[0，2π]（2）在同一坐标系中绘制余弦曲线 y=cos(t-0.25)和正弦曲线 y=sin(t-0.5)， t∈[0，2π]（3）绘制[0，4π]区间上的 x1=10sint 曲线，并要求：（a）线形为点划线、颜色为红色、数据点标记为加号；（b）坐标轴控制：显示围、刻度线、比例、网络线（c）标注控制：坐标轴名称、标题、相应文本；>> clear;t=0:pi/10:4*pi;y=10*sin(t);plot(t,y);plot(t,y,'-+r');grid>> xlabel('X'),ylabel('Y');>> title('Plot:y=10*sin(t)');>> text(14,10,'完整图形');实验二常见离散信号的MATLAB产生和图形显示实验容与步骤１. 写出延迟了np个单位的单位脉冲函数impseq，单位阶跃函数stepseq, n=ns:nf function [x,n]=impseq[np,ns,nf];function [x,n]=stepseq[np,ns,nf];2. 产生一个单位样本序列x1(n)，起点为ns= -10, 终点为nf=20, 在n0=0时有一单位脉冲并显示它。
修改程序，以产生带有延时11个样本的延迟单位样本序列x2(n)= x1(n-11)，并显示它。
>> clear;>> ns=-10;nf=20;n0=0;>> [x1,n1]=impseq(n0,ns,nf);>> subplot(1,2,1),stem(n1,x1);title('n0=0时的单位脉冲')>> np=11;>> [x2,n2]=impseq(np,ns,nf);>> subplot(1,2,2),stem(n2,x2);title('延迟11个样本后')3．产生一个序列X(n)= n(u(n)-u(n-8)), 0<=n<=20,并显示。
>> clear>> n=[0:20];>> x=n.*(stepseq(0,0,20)-stepseq(8,0,20));>> stem(n,x);4.编写序列相加，相乘，以及序列翻转、移位的函数文件 function [y,ny] = seqadd(x1,n1,x2,n2)；function [y,ny] = seqmult(x1,n1,x2,n2)；function [y,ny] = seqfold(x,nx)；function [y,ny] = seqshift(x,nx,k)；5．已知序列x=[0,1,2,3,4,3,2,1,0]，n= -5:3, 产生一个序列y(n) =2*x(n+3)+x(-n);并显示它。
>> x=[0,1,2,3,4,3,2,1,0]; >> n=[-5:3];>> y=2*seqshift(x,n,3)+seqfold(x,n);stem(x,y) >> stem(n,y)6．复杂信号的产生：复杂的信号可以通过在简单信号上执行基本的运算来产生 试产生一个振幅调制信号 ，并显示出来。
)1.02cos())01.02cos(4.01()2cos())2cos(1()(n n n f n f m n y H L ⨯⋅⨯⋅+=⋅⋅+=ππππn=0:100>> n=[0:100];>> y=(1+0.4*cos(2*pi*0.01*n)).*cos(2*pi*0.1*n); >> stem(n,y)实验三 离散时间系统的时域分析实验容与步骤１. 假定一因果系统为y(n)-0.4y(n-1)+0.75y(n-2)=2.2403x(n)+2.4908x(n-1)+2.2403x(n-2) 用MA TLAB 程序仿真该系统，输入三个不同的输入序列：)1.02cos()(1n n x ⋅=π，)4.02cos()(2n n x ⋅=π，)(3)(221n x n x x -= 计算并并显示相应的输出)(1n y ， )(2n y 和)(n y 。
>> n=0:40; a=2; b=-3;x1=cos(2*pi*0.1*n); x2=cos(2*pi*0.4*n); x=a*x1+b*x2;num=[2.2403 2.4908 2.2403]; den=[1 -0.4 0.75];y1=filter(num,den,x1); %计算出y1(n) y2=filter(num,den,x2); %计算出y2(n) y=filter(num,den,x); %计算出y(n) stem(y1);n=0:40; a=2; b=-3;x1=cos(2*pi*0.1*n); x2=cos(2*pi*0.4*n); x=a*x1+b*x2;num=[2.2403 2.4908 2.2403]; den=[1 -0.4 0.75];y1=filter(num,den,x1); %计算出y1(n) y2=filter(num,den,x2); %计算出y2(n) y=filter(num,den,x); %计算出y(n) stem(y1);>> stem(y2);>> stem(y);２.用MA TLAB程序仿真步骤1给出的系统，对两个不同的输入序列x(n)和x(n-10)，计算并显示相应的输出序列y3(n)和y4(n)。
n=0:40;x1=2*n;num=[2.2403, 2.4908,2.2403];den=[1,-0.4,0.75];ic=[0 0]; %设置零初始条件y3=filter(num,den,x1,ic); %计算输入为x1(n)时的输出y1(n)[y,ny]=seqshift(x1,n,10)y4=filter(num,den,y,ic);subplot(2,1,1)stem(n,y3);ylabel('振幅');title('y3(n)');subplot(2,1,2)stem(ny,y4);ylabel('振幅');title('y4(n)');3．用MA TLAB 程序仿真计算下列两个有限长序列的卷积和并显示图形。
)2(2)1(3)()(1-+-+=n n n n x δδδ )3()()(2--=n u n u n xfunction[y,ny]=convwthn(x,nx,h,nh) nys=nx(1)+nh(1);nyf=nx(end)+nh(end); y=conv(x,h);ny=[nys:nyf];n=0:20;x1=impseq(0,0,20)+3*impseq(1,0,20)+2*impseq(2,0,20) x2=stepseq(0,0,20)-stepseq(3,0,20) subplot(3,1,1) stem(n,x1); subplot(3,1,2) stem(n,x2);[y,ny]=convwthn(x1,n,x2,n); subplot(3,1,3) stem(ny,y);实验四 离散时间信号的DTFT一、实验目的１. 运用MATLAB 计算离散时间系统的频率响应。
２. 运用MATLAB 验证离散时间傅立叶变换的性质。
二、实验原理（一）、计算离散时间系统的DTFT 已知一个离散时间系统∑∑==-=-Nk k Nk kk n x b k n y a)()(，可以用MA TLAB 函数frequz 非常方便地在给定的L 个离散频率点l ωω=处进行计算。
由于)(ωj e H 是ω的连续函数，需要尽可能选取L 的值（因为严格说，在MA TLAB 中不使用symbolic 工具箱是不能分析模拟信号的，但是当采样时间间隔充分小的时候，可产生平滑的图形），以使得命令plot 产生的图形和真实离散时间傅立叶变换的图形尽可能一致。
在MA TLAB 中，freqz 计算出序列{M b b b ,,,10 }和{N a a a ,,,10 }的L 点离散傅立叶变换，然后对其离散傅立叶变换值相除得到L l e H lj ,,2,1),( =ω。
为了更加方便快速地运算，应将L 的值选为2的幂，如256或者512。
例3.1 运用MATLAB 画出以下系统的频率响应。
y(n)-0.6y(n-1)=2x(n)+x(n-1) 程序：w=-4*pi:8*pi/511:4*pi; num=[2 1];den=[1 -0.6]; h=freqz(num,den,w); subplot(2,1,1)plot(w/pi,real(h));gridtitle(‘H(e^{j\omega}的实部’)) xlabel(‘\omega/ \pi ’); ylabel(‘振幅’)；subplot(2,1,1)plot(w/pi,imag(h));gridtitle(‘H(e^{j\omega}的虚部’)) xlabel(‘\omega/ \pi ’); ylabel(‘振幅’)；（二）、离散时间傅立叶变换DTFT 的性质。
