道床枕盒边坡清筛作业指导书一、适用范围适用于普速线路有砟轨道的道床枕盒边坡清筛（不破底）作业。
二、作业目的1.对线路、道岔的翻浆冒泥病害进行整治，恢复道床弹性。
2.清除道床两侧边坡因施工或其他作业造成的道床坡角脏污及边线范围内的土垄，改善道床排水，保持道床排水畅通。
三、作业条件1.该作业必需在修理天窗或施工天窗点内进行。
2.无缝线路地段作业时满意《普速铁路线路修理规章》第4.8.6条规定的作业轨温条件，并备足道砟，防止胀轨跑道。
3.与电务有关时，必需通知电务人员协作。
四、工具、机具、材料预备轨距尺、木折尺、卷尺、石笔、钢轨温度计、捣镐、冲击镐（带镐钎）、起道器、石砟叉、扒镐、铁锹、抬杠、抬筐、弦绳等。
五、作业流程5.1.作业前（1）作业负责人对当日使用的各种量具进行检查校对；机具手检查机具状态是否完好。
（2）无缝线路地段到达作业地点后先测量轨温，确认是否符合作业轨温条件，做到超温不作业，并严格执行作业前、作业中、作业后测量轨温制度。
（3）对现场进行调查划撬。
（4）调度命令下达后，作业负责人确认防护设好后方可下达上道作业命令。
5.2.作业过程及技术标准（1）先在轨枕头外开一个豁口，垂直向下筛，外侧枕木头（修改为：轨枕头外侧）往下清筛至枕底150-200mm。
复线地段两线间从中心线处用捣镐刨松道床往下清筛至枕底50mm，后根据肯定坡度向线路中心方向清筛，轨枕外侧枕底100mm，清筛出的污土放置在路肩上。
（2）清筛道床采纳逐孔倒筛法：即将下一孔内的清砟倒至已筛完的上一孔枕盒内和两线间，依次前进，循序倒筛，如此来回作业。
（3）当道床部分的清筛任务完成后，回填整理两线间及枕盒内的道砟，并对清筛地段侧沟进行疏通，对清筛出的污土进行处理。
（4）现场负责人确认线路达到放行列车条件后，组织人员、机具撤离并在车站办理销记手续。
5.3.作业后及质量验收（1）清筛深度达到要求深度，形成由内向外的排水坡。
（2）按标准恢复道床断面。
作业指导书系列道床清筛作业指导书（标准、完整、实用、可修改）编号：FS-QG-39592道床清筛作业指导书Ballast bed cleaning operation instruction说明：为明确工作目的、范围及操作秩序，减少不确定度，使人员队伍与目标管理科学化、制度化、规范化，特此制定。
1.目的与要求目的:消除道床板结、脏污，恢复道床排水性能。
要求:作业人员掌握要领，熟练操作。
2.适用范围2.1本作业指导书适用于线路养修作业。
2.2本作业指导书适用于天窗点内作业。
3.引用标准《铁路技术管理规程》、《铁路线路修理规则》、《铁路工务安全规则》、《上海铁路局既有线200-250KM/h线路维修管理办法(暂行)》、《上海铁路局电气化铁路安全实施细则》4.工具材料捣镐、铁锹、耙子、筛子、土箕、竹筐、抬杠、大拉把、长柄扳手或拉抢、撬棍、起道器、拨道器、道尺、卷尺、石笔、轨温计等。
5.作业程序5.1点名分工工班长组织职工列队点名，明确作业分工项目、内容及时间，所有职工均应按规定使用劳动保护用品。
5.2安全预想5.2.1在电气化区段作业时，对电气化及信号装置的连接线，必须保持其正常连接;如需临时拆除时，应由设备管理单位配合，采取相应的安全措施后方准开工。
5.2.2线路开通前，必须符合《铁路工务安全规则》第2.1.12条规定，严禁冒险放行列车。
5.2.3道岔清筛，若需触动绝缘接头，应有信号人员配合。
埋设电缆地段，防止挖断电缆。
5.2.4堆在线路中间的石碴，不得超过轨面25mm，堆在枕木头边的石碴，距离钢轨头部内侧810mm，并以1:1的坡度向外延伸。
开通前检查工具材料，不得侵入限界。
5.2.5作业完毕后应及时回填石碴并夯实。
5.2.6无缝线路地段作业:不破底清筛时，+20℃以上禁止作业(按实际锁定轨温计算)，其余轨温时应逐孔倒筛回填、夯实、缺碴及时上足;破底清筛时，轨温在锁定轨温±10℃以外时禁止作业。

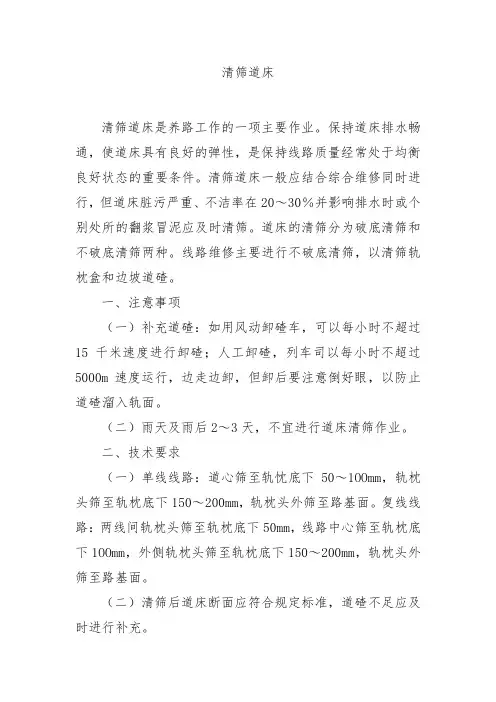

清筛道床清筛道床是养路工作的一项主要作业。
保持道床排水畅通，使道床具有良好的弹性，是保持线路质量经常处于均衡良好状态的重要条件。
清筛道床一般应结合综合维修同时进行，但道床脏污严重、不洁率在20～30％并影响排水时或个别处所的翻浆冒泥应及时清筛。
道床的清筛分为破底清筛和不破底清筛两种。
线路维修主要进行不破底清筛，以清筛轨枕盒和边坡道碴。
一、注意事项（一）补充道碴：如用风动卸碴车，可以每小时不超过15千米速度进行卸碴；人工卸碴，列车司以每小时不超过5000m速度运行，边走边卸，但卸后要注意倒好眼，以防止道碴溜入轨面。
（二）雨天及雨后2～3天，不宜进行道床清筛作业。
二、技术要求（一）单线线路：道心筛至轨忱底下50～1OOmm，轨枕头筛至轨枕底下150～200mm，轨枕头外筛至路基面。
复线线路：两线间轨枕头筛至轨枕底下50mm，线路中心筛至轨枕底下1OOmm，外侧轨枕头筛至轨枕底下150～200mm，轨枕头外筛至路基面。
（二）清筛后道床断面应符合规定标准，道碴不足应及时进行补充。
（三）边坡清筛只筛轨枕头外侧的道碴.以筛到路基面为准，但轨枕端部枕底下应向内抠进50～1OOmm，以消灭泥碴堵塞。
边坡清筛可采用人工分段倒筛的方法，也可使用边坡清筛机清筛。
（四）清筛所用铁丝筛其孔径应不大于15mm；清筛后用同孔径筛子检查，其筛出碎屑按重量计不超过5％。
三、作业方法（一）道床清筛宜采用分段倒筛法，两人为一组，每组间隔至少四根轨枕。
倒筛法一般是先在轨枕头外开一个豁口进行清筛，将清碴倒在后面路肩上.接着清筛第二个轨枕孔的道碴，把清碴回填到第一个轨忱孔内；第三个轨枕孔的清碴回填到第二轨枕孔内，依次前进，循序倒筛。
道床如有板结，应先用镐刨松。
筛出的碎石污土弃置到路肩以外，不得堆在路肩上或路堑边坡上。
（二）筛完一孔，回填一孔，以保证行车安全。
收工前，对清筛地段道床按标准整理，并进行夯实拍平，做到均匀饱满、边坡整齐。
不破底清筛道床作业指导书2.1作业技术要求2.1.1线路清挖深度：单线线路中心一般挖至轨枕底下50～100mm，轨枕头挖至轨枕底下150～200mm，轨枕头外侧挖至路基面；双线线路内侧挖至轨枕下50mm，线路中心挖至枕下100mm，外侧轨枕头挖至轨枕下150～200mm，轨枕头外顺坡挖至路基面。
2.1.2道岔清挖深度：枕盒内一般挖至轨枕下100mm，外股钢轨下挖至轨枕下150mm，枕端挖至轨枕底200mm。
条件允许的必须形成双面排水坡。
2.1.3道床顶面宽度及边坡坡度符合《铁路线路修理规则》第3.2.2条、《既有线提速200～250Km/h线桥设备维修规则》第3.1.3条之规定：无缝线路正线在允许速度250Km/h＜Vmax＜200Km/h线路的道床顶面宽度为 3.6m；160Km/h＜Vmax≤200Km/h线路的道床顶面宽度为 3.5m；Vmax≤160Km/h直线地段的道床顶面宽度为3.4m，曲线地段半径大于600m的道床顶面宽度为3.4m，曲线半径小于等于600m的道床顶面宽度为3.5m，砟肩堆高0.15m，边坡坡度为1：1.75。
普通线路正线直线地段的道床顶面宽度为3.1m，曲线地段半径大于800m的道床顶面宽度为3.1m，曲线半径小于等于800m的曲线外侧道床加宽0.1m，道床顶面宽度为3.2m，边坡坡度为1：1.75。
2.1.4道床整理后外观整洁,达到饱满、均匀、坚实，坡面、坡脚整齐、无杂草。
2.1.5边坡道砟清洁，清筛用的筛子孔径应不大于15mm，筛余量按体积比不超过5％。
2.1.6路堑地段不得将筛余物抛在路堑边坡上。
2.2作业条件2.2.1必须在“维修天窗”、“施工天窗”时间内作业。
2.2.2无缝线路清筛道床作业必须满足《铁路线路修理规则》第4.6.6条规定的作业轨温条件：按实际锁定轨温计算，-20℃～+20℃以内进行；+20℃以上禁止进行不破底道床清筛作业。
必须备足道砟，防止发生胀轨跑道。
人工不破底清筛道床作业指导书一、作业内容和适用范围1.作业内容不破底清筛道床作业。
2.适用范围⑴本作业指导书适用于线路维修作业。
⑵本作业指导书适用于天窗点内作业。
二、劳力组织作业负责人不低于班长，除设驻站联络员和现场防护员外，不破底清筛道床作业每个作业面不得少于2人。
三、机具材料及安全备品轨距尺、石砟叉、铁锨、起拨道器、筛子、抬筐、捣镐；防护备品等。
四、作业程序1.点外准备⑴作业负责人与车站确认作业凭证。
⑵作业负责人确认设好防护。
⑶作业负责人提前调查工作量。
⑷作业负责人确认人员到位、材料机具齐全良好。
2.点内作业⑴用叉子将第一孔轨枕盒内和道床边坡上的清洁浮砟扒到一边，以备回填道床时使用。
⑵开口。
①用捣镐刨松道床两侧边坡处和钢轨外侧轨枕盒内的石砟。
②用叉子和铁丝筛筛出道砟，堆放一边，以备回填道床时使用。
③用铁锨铲出脏污物，抛弃于路肩上（米石路肩为避免污染，应铺彩条布，将脏污物装于编织袋中）。
④开出倒筛道床的工作面（开口），工作面（豁口）宽约为0.8～1.1m。
⑶挖筛第一孔轨枕盒内的石砟。
①用捣镐刨松第一孔轨枕盒内的石砟。
②用叉子和铁丝筛筛出道砟，堆放在第二孔上。
③用铁锨铲出脏污物，抛弃于路肩上。
⑷挖筛第一孔道床达到清筛作业横断面标准尺寸后，按前述方法挖筛第二个轨枕石砟，并将筛出的清砟回填在第一孔内（注意第一孔的清砟，暂时堆放在路肩上不动）。
⑸如此逐孔倒筛第三、四……孔石砟，将筛出的清砟回填于前一孔内，脏污物抛弃于路肩上。
最后一个轨枕孔，用堆放在路肩上的第一孔清砟来回填。
⑹整体捣固。
对清筛地段的线路进行找平，全面捣固。
⑺补充均匀道砟，整理夯实道床。
全面均匀、平整作业范围及前后的道床，做到道床均匀饱满、边坡坡脚整齐。
边坡坡度为1:1.75，砟肩宽度450～500mm（根据不同等级的道床标准断面标准执行），边坡石砟必须均匀，达到“三平六道线”，即砟肩平、路肩平、边坡线间平，石砟坡脚两道线、肩砟两道线、枕头两道线。
机械清筛作业指导书目 次1 前期调查 (3)2封锁前准备 (7)3 机前排障 (9)4 开挖导槽 (11)5 机清对位 (14)6 连接导槽、底梁 (16)7 机清作业 (21)8 线路整理 (30)9 线路交接 (35)附图： (38)2前期调查1.1作业范围机械清筛地段范围内，调查清楚影响大机清筛作业的障碍物。
1.2作业标准确定当日调查区间，确定参加调查的工务、电务、通信、供电等配合单位人员，携带对讲机、钢尺、油漆、油漆刷或排笔、锤球，并设好防护。
对影响大机清筛作业的障碍物进行调查，距轨枕头850mm，轨枕底350mm的影响范围内有无障碍物、电务信号箱、过道电缆埋设深度、接触网接地线，并做好标记、记录。
1.3 作业流程及注意事项1.3.1确认参加调查人员。
机械清筛前7天，由工务、电务、通信、供电、车间技术人员开展联合调查。
1.3.2核对线路资料。
根据技术员提供线路障碍物电缆和线路平纵断面资料（如路堤、路堑）在现场进行核对，调查电务、红外、通信等设备位置，确定机清抛废碴一侧，对发现的不明障碍物立即进行探挖清理，确认不影响机清作业。
图1-1现场电缆调查图1-2 电务信号箱限界调查图1-3 红外设备调查图1-4光缆调查图1-5线路状况调查图1-6线路道心内障碍物1.3.3确定开挖起止位置。
确认符合机清要求的地段，除桥隧、道岔、道口及半径300以下的曲线、特殊附属设备地段不能机清以外，其余地段一般均可机清。
图1-7不能机清的桥梁隧道地段图1-8道岔及电缆1.3.4确定抛土方案。
曲线上禁止污土车作业，涵洞、水沟、桥台护坡、水沟盖板上禁止堆弃土。
图1-9涵洞位置图1-10水沟及盖板明确弃土里程及接触网桩杆号，方便领车。
图1-11弃土位置的电杆号确认桥梁承重是否满足污土车上桥要求，污土堆放不能造成河道堵塞。
1.3.5确定工具入场方式。
有公路临近时，可采用汽车转运工具；若无公路，采用轨道车转运工具。
1.3.6确定障碍物具体位置和走向。
大修清筛作业指导书目录1. 机械清筛作业指导书2. 成段换枕作业指导书3. 应力放散作业指导书机械清筛作业指导书1. 目的与要求目的：采用大型养路机械消除道床板结、脏污，恢复道床弹性、改善排水性能。
要求：作业人员掌握作业工序。
2. 适用范围2.1 本作业指导书适用于采用RM80型大型养路机械进行的线路养修作业。
2.2 本作业指导书适用于天窗点内作业。
天窗时段不低于180 分钟。
3. 引用标准《铁路技术管理规程》、《铁路线路修理规则》、《铁路工务安全规则》、《营业线施工安全管理实施细则》、《大型养路机械使用管理规则》4. 主要工具材料捣镐、铁锹、耙子、筛子、土箕、竹筐、大拉把、撬棍、起道器、拨道器、道尺、卷尺、石笔、轨温计等。
5. 作业程序5.1 作业条件5.1.1 道床清筛施工时，应封锁线路，辅助作业均需在封锁天窗内进行。
5.1.2 道床清筛施工时，清筛机后至少应配备一台捣固车，有条件时配备配碴整形车。
5.1.3 线路两侧建筑物( 包括埋设在道床中的固定物体＞至线路中心的距离必须大于等于 2.1M。
5.1.4 作业地段线路的曲线半径应大于等于250M。
5.1.5 在无缝线路地段施工，长轨锁定轨温按TB/T2658.2 执行。
5.1.6 道床翻浆冒泥严重地段不适合机械清筛，可进行道床机械换砟作业。
5.1.7 清筛机不能在桥梁及两端桥台范围内、道岔、两侧铺有硬质路面的道口和人行过道及宽轨枕线路上作业。
5.1.8 按需预卸石碴，石碴不足时，禁止施工。
5.2 点名分工工班长组织作业人员点名, 明确作业范围、节点时分及安全注意事项，所有人员均应按规定使用劳动保护用品。
5.3 安全预想5.3.1 上班要集中思想，做到自控、互控、他控及联控。
5.3.2 按规定要求设置好相应的防护，加强操作人员与防护员之间联系。
5.3.3 严格“天窗修”点内作业规定和动车组运行区段避车安管理规定。
5.3.4 作业前确认机械状态良好，各作业装置位置正确到位。
上海铁路局大型养路机械作业指导书全断面枕底清筛机作业指导书1.目的与要求1.1目的指导机组操作人员正确、安全地使用全断面枕底清筛机(以下简称清筛机）。
1.2要求作业人员熟悉作业流程,执行作业标准,清楚岗位风险,熟练掌握清筛机的各项操作规程。
2.适用范围2.1本作业指导书规定了清筛机作业过程的安全风险控制、作业条件、作业程序及要求、应急处置.2.2本作业指导书适用于QS６50型清筛机进行线路清筛作业,其它清筛机机型可参照本作业指导书。
3.引用标准《铁路技术管理规程》、《行车组织规则》、《铁路工务安全规则》、《铁路线路修理规则》、《大型养路机械使用管理规则》、《上海铁路局营业线施工安全管理实施细则》、《上海铁路局轨道车运行控制设备(ＧＹK)司机操作手册》、《上海铁路局2００~25０km/h客运专线分散自律调度集中行车组织办法》、《上海铁路局“问路式＂、“指路式”调车作业办法》、《上海铁路局营业线施工、检修作业驻站安全防护办法》、《行车运行速度16０kｍ/h及以上区段作业人员安全防护措施》、《上海铁路局电气化铁路安全实施细则》。
4.安全风险提示及控制(见表1）作业安全风险提示及控制表5.防护设置5.1清筛机作业时设随机专职防护员负责两线间作业人员的人身安全。
5.2清筛机收、放两线间作业装置时,由随机专职防护员通过驻站联络员确认邻线无车后,方可作业．5.3随机防护员将清筛机收、放作业装置的起止时间报驻站防护员,作成记录并互通密码，同时通知大门防护做好应急准备。
该时间段加强邻线来车的安全防护.5.4机组安排专人手持花杆在信号机、电化立柱前做好防护,及时指挥回转污土输送带安全避让障碍。
6.作业条件6.1清筛作业时，必须封锁线路，当线间距<6。
5m时，封锁作业时邻线速度应≤１60kｍ/ｈ。
6.2在无缝线路上作业时,如轨温超过锁定温度±1０℃时，应先进行应力放散，严禁超温作业。
6.3清筛作业时,清筛机后至少应配备一台捣固车,根据需要配备配砟整形车、动力稳定车、物料输送车。
作业指导书系列道床清筛作业指导书（标准、完整、实用、可修改）编号：FS-QG-39592道床清筛作业指导书Ballast bed cleaning operation instruction说明：为明确工作目的、范围及操作秩序，减少不确定度，使人员队伍与目标管理科学化、制度化、规范化，特此制定。
1.目的与要求目的:消除道床板结、脏污，恢复道床排水性能。
要求:作业人员掌握要领，熟练操作。
2.适用范围2.1本作业指导书适用于线路养修作业。
2.2本作业指导书适用于天窗点内作业。
3.引用标准《铁路技术管理规程》、《铁路线路修理规则》、《铁路工务安全规则》、《上海铁路局既有线200-250KM/h线路维修管理办法(暂行)》、《上海铁路局电气化铁路安全实施细则》4.工具材料捣镐、铁锹、耙子、筛子、土箕、竹筐、抬杠、大拉把、长柄扳手或拉抢、撬棍、起道器、拨道器、道尺、卷尺、石笔、轨温计等。
5.作业程序5.1点名分工工班长组织职工列队点名，明确作业分工项目、内容及时间，所有职工均应按规定使用劳动保护用品。
5.2安全预想5.2.1在电气化区段作业时，对电气化及信号装置的连接线，必须保持其正常连接;如需临时拆除时，应由设备管理单位配合，采取相应的安全措施后方准开工。
5.2.2线路开通前，必须符合《铁路工务安全规则》第2.1.12条规定，严禁冒险放行列车。
5.2.3道岔清筛，若需触动绝缘接头，应有信号人员配合。
埋设电缆地段，防止挖断电缆。
5.2.4堆在线路中间的石碴，不得超过轨面25mm，堆在枕木头边的石碴，距离钢轨头部内侧810mm，并以1:1的坡度向外延伸。
开通前检查工具材料，不得侵入限界。
5.2.5作业完毕后应及时回填石碴并夯实。
5.2.6无缝线路地段作业:不破底清筛时，+20℃以上禁止作业(按实际锁定轨温计算)，其余轨温时应逐孔倒筛回填、夯实、缺碴及时上足;破底清筛时，轨温在锁定轨温±10℃以外时禁止作业。
大修清筛作业指导书大修清筛作业指导书目录1.机械清筛作业指导书2.成段换枕作业指导书3.应力放散作业指导书机械清筛作业指导书1. 目的与要求目的：采用大型养路机械消除道床板结、脏污，恢复道床弹性、改善排水性能。
要求：作业人员掌握作业工序。
2. 适用范围2.1 本作业指导书适用于采用RM80型大型养路机械进行的线路养修作业。
2.2 本作业指导书适用于天窗点内作业。
天窗时段不低于180分钟。
3. 引用标准《铁路技术管理规程》、《铁路线路修理规则》、《铁路工务安全规则》、《营业线施工安全管理实施细则》、《大型养路机械使用管理规则》4. 主要工具材料捣镐、铁锹、耙子、筛子、土箕、竹筐、大拉把、撬棍、起道器、拨道器、道尺、卷尺、石笔、轨温计等。
5. 作业程序5.1 作业条件5.1.1 道床清筛施工时，应封锁线路，辅助作业均需在封锁天窗内进行。
5.1.2 道床清筛施工时，清筛机后至少应配备一台捣固车，有条件时配备配碴整形车。
5.1.3 线路两侧建筑物(包括埋设在道床中的固定物体)至线路中心的距离必须大于等于2.1米。
5.1.4 作业地段线路的曲线半径应大于等于250米。
5.1.5 在无缝线路地段施工，长轨锁定轨温按TB/T2658.2执行。
5.1.6 道床翻浆冒泥严重地段不适合机械清筛，可进行道床机械换砟作业。
5.1.7 清筛机不能在桥梁及两端桥台范围内、道岔、两侧铺有硬质路面的道口和人行过道及宽轨枕线路上作业。
5.1.8 按需预卸石碴，石碴不足时，禁止施工。
5.2 点名分工工班长组织作业人员点名,明确作业范围、节点时分及安全注意事项，所有人员均应按规定使用劳动保护用品。
5.3 安全预想5.3.1 上班要集中思想，做到自控、互控、他控及联控。
5.3.2 按规定要求设置好相应的防护，加强操作人员与防护员之间联系。
5.3.3 严格“天窗修”点内作业规定和动车组运行区段避车安管理规定。
5.3.4 作业前确认机械状态良好，各作业装置位置正确到位。
