用EXCEL 计算 基础沉降计算

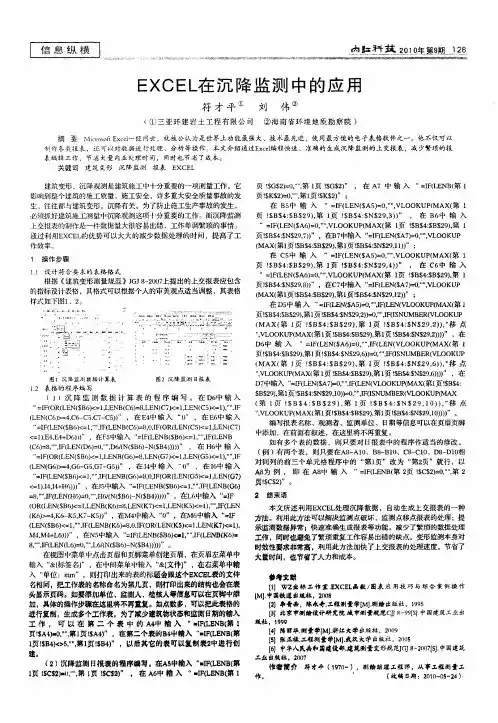

基于Excel沉降数据处理摘要：在路基沉降及建筑物沉降的观测工作中，为掌握路基和建筑物沉降规律和趋势、控制和安排施工进度，就必须按要求进行长期沉降及稳定观测，随之即来的便是大量的观测数据。

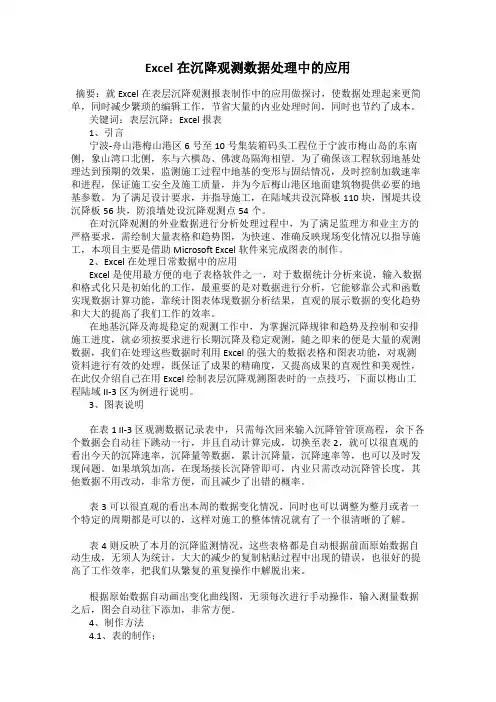

为了对实习获得的沉降观测数据用Excel软件进行处理，将沉降观测外业数据输入Excel表格，用Excel内置的函数计算功能计算出观测数据的平差值以及沉降随时间的变化值。

接着对表格中出现的异常数据进行分析和处理，最后通过Excel强大的图表功能绘出沉降观测曲线图，对Excel在沉降观测上的工作性能进行完整的描述。

关键词：Excel，沉降数据，建筑物，表格The settlement data processing based on ExcelAbstract：Subgrade settlement and building settlement observations in order to master the roadbed and buildings, settlement patterns and trends, control and arrange the construction schedule, must be required to carry out the observation of long-term settlement and stability, along with that is, to the large number of observationsthe data. With Excel software internship settlement observation data processing and settlement observation of field data input Excel spreadsheet, Excel built-in function to calculate the calculated level difference of the observational data, and settlement change in value over time. Went on to appear in the form of abnormal data analysis and processing, the final settlement observation curve drawn through Excel's powerful charting capabilities, a complete description of the performance of Excel on the settlement observation.Key Words：Excel, Settlement Data,building,Form目录1 绪论 (3)2 沉降观测的介绍以及Excel处理沉降数据的特点以及优势 (4)2.1沉降观测的介绍 (4)2.1.1 沉降观测的目的和意义 (4)2.2.2 建筑物沉降信息获取的方法的发展 (5)2.2.3 建筑物沉降变形信息预测的发展 (6)2.2 Excel处理沉降数据的特点以及优势 (7)2.2.1 Excel的工作表与4维数据 (7)2.2.2 图与表的互动 (7)2.2.3 软件构思设计与功能介绍 (9)2.2.4 沉降监测数据处理的难点和 Excel方法的提出 (10)3 Excel对沉降观测的内业数据处理 (11)3.1 Excel对一次沉降观测的数据处理 (11)3.1.1 用Excel内置函数处理沉降数据 (11)3.1.2 Excel对测量平差的计算 (14)3.2 Excel对多次沉降观测数据的处理 (15)3.2.1 VBA在多次沉降数据处理上的应用 (15)3.2.2 用Excel处理沉降量统计数据 (21)3.2.3 用Excel的自动填充功能处理沉降观测数据 (22)3.3 用Excel绘制沉降观测曲线图 (25)3.3.1 Excel图标功能简单介绍 (25)3.3.2 利用Excel绘制沉降观测曲线图步骤 (26)结论 (28)参考文献 (30)致谢 (31)1、绪论建筑物的沉降观测是一项重要工作，特别是对于高层建筑和软弱地基条件，尤显重要。

灵活运用EXCEL绘制沉降观测曲线图康政虹李世涌（河海大学土木工程学院南京 210098）早在1985年，Microsoft Excel一经问世，就被公认为是世界上功能最强大、技术最先进、使用最方便的电子表格软件之一。

她不仅是一种功能齐全的电子表格处理软件，也是一种操作简便的制图工具。

它可以根据表格中枯燥的数据迅速便捷地生成各种直观、生动的图表。

在路基沉降及路堤稳定的观测工作中，为掌握路基沉降规律和趋势、控制和安排施工进度，就必须按要求进行长期沉降及稳定观测，随之即来的便是大量的观测数据。

如何利用Excel强大的数据表格和图表功能，对观测资料进行处理，提高成果的精确度及美观性，工程技术人员为此进行了不倦的探索。

本人在沉降观测数据资料整理中使用Excel时深深体会到它的方便快捷，在此想谈谈用Excel绘制沉降观测中XX测点的时间～荷载～沉降量关系曲线图时的一点小技巧。

除了编程之外，若各位行家还有更好的方法，请不吝赐教。

按委托单位的要求，沉降观测报告中必须包括部分测点的时间～荷载～沉降量关系曲线图，而且为了形象直观，填土荷载要画成台阶状。

为达到此目的，笔者曾做了许多尝试，发现通过编程固然可行，但运用Excel本身强大的数据处理功能，稍稍把数据作一点调整，也能达到同样的效果。

下面以某一测点为例简要说明绘制方法，该测点桩号（测点号）为K28+920中（H017），填土情况及观测数据如下表所示：表1时间累计沉降(mm)填土高度(m)时间累计沉降(mm)填土高度(m)6月2日00.228月7日-306月10日0.318月11日 1.136月18日-68月20日 1.416月19日0.568月28日 1.546月30日0.718月31日 1.687月5日-179月1日-397月16日0.849月14日-427月19日-2410月19日-447月25日0.9910月30日-45 1.68单纯从上表中的数据是没办法画出所需的曲线图的，填土高度要呈台阶状就意味着对于同一个日期，势必要有两次填土高度与之对应。

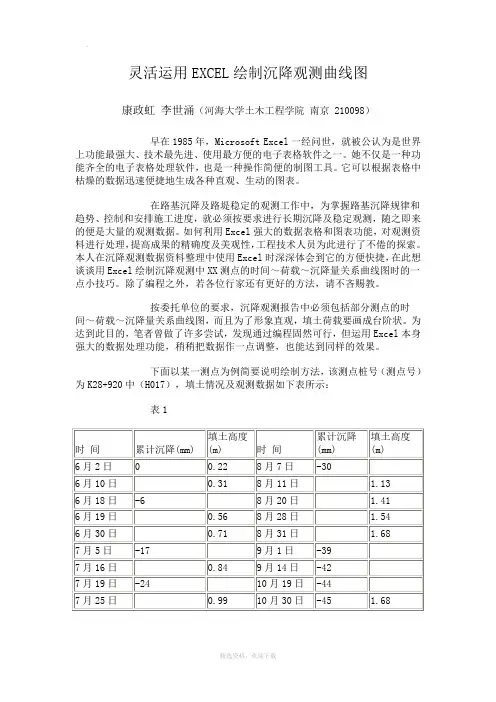

灵活运用EXCEL绘制沉降观测曲线图康政虹李世涌（河海大学土木工程学院南京 210098）早在1985年，Microsoft Excel一经问世，就被公认为是世界上功能最强大、技术最先进、使用最方便的电子表格软件之一。

她不仅是一种功能齐全的电子表格处理软件，也是一种操作简便的制图工具。

它可以根据表格中枯燥的数据迅速便捷地生成各种直观、生动的图表。

在路基沉降及路堤稳定的观测工作中，为掌握路基沉降规律和趋势、控制和安排施工进度，就必须按要求进行长期沉降及稳定观测，随之即来的便是大量的观测数据。

如何利用Excel强大的数据表格和图表功能，对观测资料进行处理，提高成果的精确度及美观性，工程技术人员为此进行了不倦的探索。

本人在沉降观测数据资料整理中使用Excel时深深体会到它的方便快捷，在此想谈谈用Excel绘制沉降观测中XX测点的时间～荷载～沉降量关系曲线图时的一点小技巧。

除了编程之外，若各位行家还有更好的方法，请不吝赐教。

按委托单位的要求，沉降观测报告中必须包括部分测点的时间～荷载～沉降量关系曲线图，而且为了形象直观，填土荷载要画成台阶状。

为达到此目的，笔者曾做了许多尝试，发现通过编程固然可行，但运用Excel本身强大的数据处理功能，稍稍把数据作一点调整，也能达到同样的效果。

下面以某一测点为例简要说明绘制方法，该测点桩号（测点号）为K28+920中（H017），填土情况及观测数据如下表所示：表1单纯从上表中的数据是没办法画出所需的曲线图的，填土高度要呈台阶状就意味着对于同一个日期，势必要有两次填土高度与之对应。

基于此认识，我们只需将以上数据稍作改进：把前一层填土的高度延续到下一层填土成型的时间。

当然，我们完全可以按照要求的不同而调整数据，使之尽可能与实际吻合。

为了图形的美观，不妨将填土高度的单位以分米(dm)计，新的观测数据如下表所示：表21 在Excel文档中，分三列输入表2中数据，点击常用工具栏中的“图表向导”→在“标准类型”选项卡中选“折线图”，然后点击“子图表类型”中的“数据点折线图”→“下一步”。

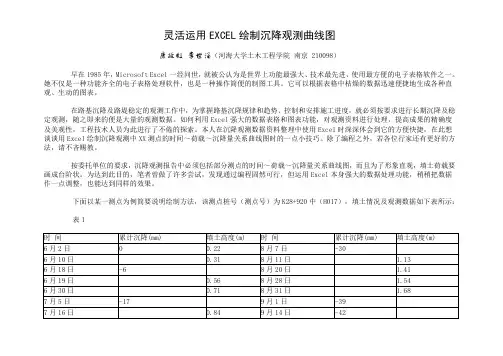

灵活运用EXCEL绘制沉降观测曲线图灵活运用EXCEL绘制沉降观测曲线图康政虹李世涌（河海大学土木工程学院南京 210098）早在1985年，Microsoft Excel一经问世，就被公认为是世界上功能最强大、技术最先进、使用最方便的电子表格软件之一。

她不仅是一种功能齐全的电子表格处理软件，也是一种操作简便的制图工具。

它可以根据表格中枯燥的数据迅速便捷地生成各种直观、生动的图表。

在路基沉降及路堤稳定的观测工作中，为掌握路基沉降规律和趋势、控制和安排施工进度，就必须按要求进行长期沉降及稳定观测，随之即来的便是大量的观测数据。

如何利用Excel强大的数据表格和图表功能，对观测资料进行处理，提高成果的精确度及美观性，工程技术人员为此进行了不倦的探索。

本人在沉降观测数据资料整理中使用Excel时深深体会到它的方便快捷，在此想谈谈用Excel绘制沉降观测中XX测点的时间～荷载～沉降量关系曲线图时的一点小技巧。

除了编程之外，若各位行家还有更好的方法，请不吝赐教。

按委托单位的要求，沉降观测报告中必须包括部分测点的时间～荷载～沉降量关系曲线图，而且为了形象直观，填土荷载要画成台阶状。

为达到此目的，笔者曾做了许多尝试，发现通过编程固然可行，但运用Excel本身强大的数据处理功能，稍稍把数据作一点调整，也能达到同样的效果。

下面以某一测点为例简要说明绘制方法，该测点桩号（测点号）为K28+920中（H017），填土情况及观测数据如下表所示：表1单纯从上表中的数据是没办法画出所需的曲线图的，填土高度要呈台阶状就意味着对于同一个日期，势必要有两次填土高度与之对应。

基于此认识，我们只需将以上数据稍作改进：把前一层填土的高度延续到下一层填土成型的时间。

当然，我们完全可以按照要求的不同而调整数据，使之尽可能与实际吻合。

为了图形的美观，不妨将填土高度的单位以分米(dm)计，新的观测数据如下表所示：表21 在Excel文档中，分三列输入表2中数据，点击常用工具栏中的“图表向导”→在“标准类型”选项卡中选“折线图”，然后点击“子图表类型”中的“数据点折线图” →“下一步”。

EXCEL在岩土工程计算中的应用EXCEL在岩土工程计算中的应用摘要MicrosoftExcel是Office中的一个电子表格软件，它在自动化办公中得到了广泛应用，其强大的计算功能和丰富的函数，可以方便地应用于工程计算中去。

本文以滑坡剩余推力法计算和地基沉降量计算为例，介绍Excel在岩土工程计算中的的一些应用。

关键词岩土工程EXCEL剩余推力法地基沉降量中图分类号：前言计算机技术在岩土工程计算中已经得到了普遍的应用，虽然商业的专业软件层出不穷，但由于这些软件的不可见性、不可修改性，这给使用者带来了诸多的不便。

MicrosoftExcel是美国微软公司研制的电子表格软件，它具有强大的计算、制图、制表和数据库操作功能，使用较为简单、方便，它在各个领域得到了广泛的应用［1］［2］。

笔者就EXECL以岩土工程勘察中的滑坡剩余推力法计算和地基沉降量计算为例，介绍一些常见计算问题的解决方法和实践体会，以达到抛砖引玉的目的。

２．EXCEL的一些主要特点［3］（1）具有强大的函数计算功能：它的内部函数包括对数函数、三角函数、工程函数、字符串函数及逻辑函数等等，它支持公式的编辑、复制、粘贴；同时还支持VisualBasic编程，通过宏和VisualBasic可以定义用户自定义函数。

（2）具有强大的数据库功能：可以对数据进行修改、插入、删除、查询、替换、排序、筛选、链接等操作。

（3）计算结果自动更新：更改原始数据后，计算结果自动更新。

３．用EXECL计算滑坡剩余推力在《岩土工程勘察规范》（GB50021-94）中用剩余推力法计算滑坡稳定系数Fs和各滑块的剩余下滑力Pi计算公式如下［4］：Pi=Pi-1·ψ+Ｆst·Ti-Ri下面以山西大运高速公路清徐县附近一滑坡的稳定性计算为例，介绍利用EXCEL进行计算的步骤。

根据野外钻探揭露，滑体的主滑断面如图1所示，断面几何参数及滑面的力学参数见图2。

建立计算工作表录入原始数据建立如图2、图3格式的工作表，工作表中需要输入的项目有分块编号，分块边界的横坐标X，顶部纵坐标Y1，底部纵坐标Y2，滑体容重γi、滑动面粘聚力Ci、摩擦角φi及设计安全系数Fs。

灵活运用EXCEL绘制沉降观测曲线图康政虹李世涌（河海大学土木工程学院南京 210098）早在1985年，Microsoft Excel一经问世，就被公认为是世界上功能最强大、技术最先进、使用最方便的电子表格软件之一。

她不仅是一种功能齐全的电子表格处理软件，也是一种操作简便的制图工具。

它可以根据表格中枯燥的数据迅速便捷地生成各种直观、生动的图表。

在路基沉降及路堤稳定的观测工作中，为掌握路基沉降规律和趋势、控制和安排施工进度，就必须按要求进行长期沉降及稳定观测，随之即来的便是大量的观测数据。

如何利用Excel强大的数据表格和图表功能，对观测资料进行处理，提高成果的精确度及美观性，工程技术人员为此进行了不倦的探索。

本人在沉降观测数据资料整理中使用Excel时深深体会到它的方便快捷，在此想谈谈用Excel绘制沉降观测中XX测点的时间～荷载～沉降量关系曲线图时的一点小技巧。

除了编程之外，若各位行家还有更好的方法，请不吝赐教。

按委托单位的要求，沉降观测报告中必须包括部分测点的时间～荷载～沉降量关系曲线图，而且为了形象直观，填土荷载要画成台阶状。

为达到此目的，笔者曾做了许多尝试，发现通过编程固然可行，但运用Excel本身强大的数据处理功能，稍稍把数据作一点调整，也能达到同样的效果。

下面以某一测点为例简要说明绘制方法，该测点桩号（测点号）为K28+920中（H017），填土情况及观测数据如下表所示：表1时间累计沉降(mm)填土高度(m)时间累计沉降(mm)填土高度(m)6月2日00.228月7日-306月10日0.318月11日 1.136月18日-68月20日 1.416月19日0.568月28日 1.546月30日0.718月31日 1.687月5日-179月1日-397月16日0.849月14日-427月19日-2410月19日-447月25日0.9910月30日-45 1.68单纯从上表中的数据是没办法画出所需的曲线图的，填土高度要呈台阶状就意味着对于同一个日期，势必要有两次填土高度与之对应。
